第19章 生活用电 （B 卷·知识通关练）
班级___________ 姓名___________ 学号____________ 分数____________
（考试时间：60分钟 试卷满分：100分）
一、选择题（每小题3分，共42分，只有一个选项符合题意）
1．下列关于家庭电路的组成顺序正确的是（ ）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置
解：
家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座
组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；
进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在
总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器
间是并联的。
答案：A。

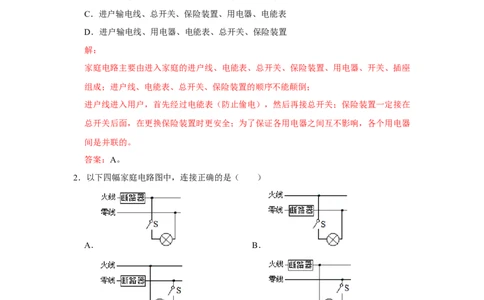

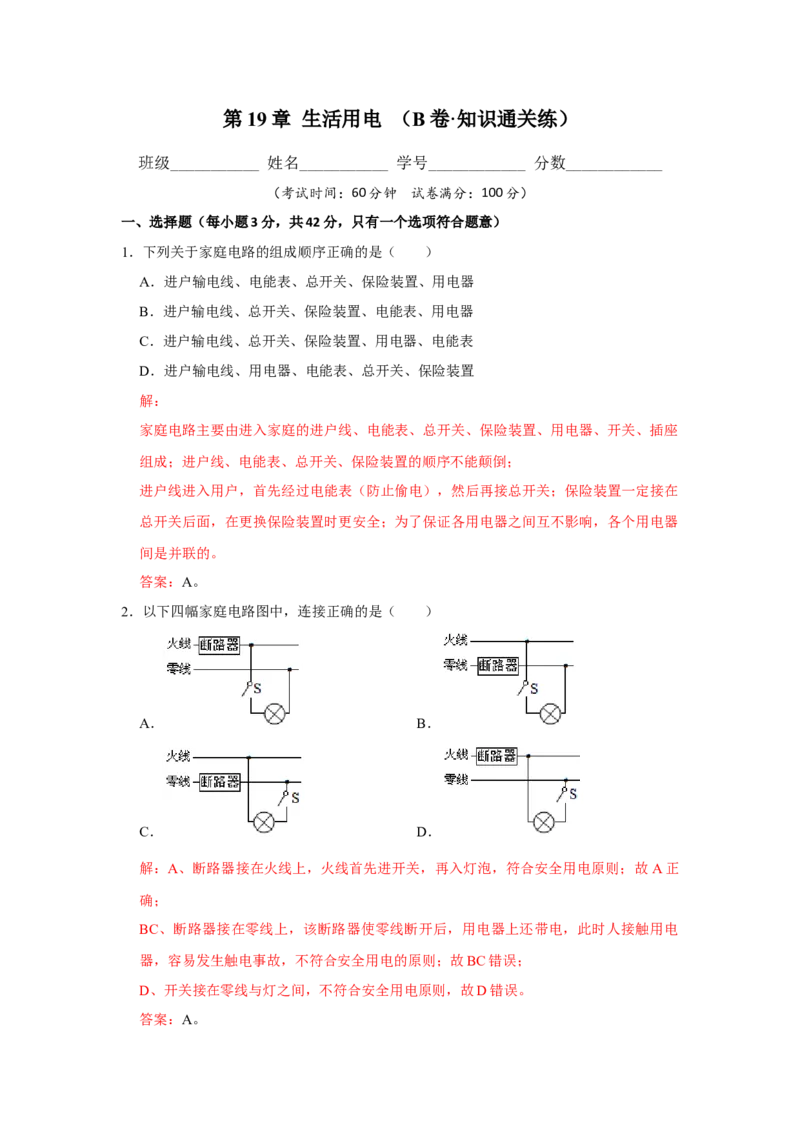

2．以下四幅家庭电路图中，连接正确的是（ ）
A． B．
C． D．
解：A、断路器接在火线上，火线首先进开关，再入灯泡，符合安全用电原则；故A正
确；
BC、断路器接在零线上，该断路器使零线断开后，用电器上还带电，此时人接触用电
器，容易发生触电事故，不符合安全用电的原则；故BC错误；
D、开关接在零线与灯之间，不符合安全用电原则，故D错误。
答案：A。3．关于生活用电，下列说法正确的是（ ）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
解：A．根据安全用电的原则，人不能靠近高压带电体，靠近高压带电体也会发生触电，
故A错误；
B．家用电器的电线绝缘皮老化或破损时，容易使火线和零线相连，会形成电源短路，
故B正确；
C．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖，防止发生
触电，故C错误；
D．家庭电路安装漏电保护器是防止漏电而采取的安全措施，空气开关是为了防止电路
中的电流过大而采取的安全措施，故D错误。
答案：B。

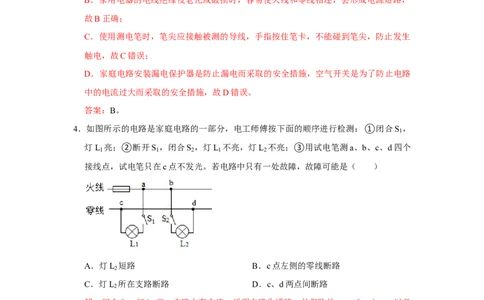

4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S ，
1
灯L 亮；②断开S ，闭合S ，灯L 不亮，灯L 不亮；③用试电笔测a、b、c、d四个
1 1 2 1 2
接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L 短路 B．c点左侧的零线断路
2
C．灯L 所在支路断路 D．c、d两点间断路
2
解：闭合S ，灯L 亮，电路中有电流，说明电路为通路，从保险丝→a→S →L →c以及
1 1 1 1
c点左侧的零线都没有断路；
闭合S ，灯L 不亮，灯L 不亮的原因有两个：一个是断路、一个是短路；
2 2 2
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间
是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两
点间断路，故D正确。
答案：D。5．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你
认为小林家发生短路的部位最有可能的是（ ）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
解：A.若是插座处原来有短路，则在没有插入台灯之前，空气开关就已经跳闸了，故A
错误；
B.若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等
到闭合台灯开关时才跳闸，故B错误；
C.若是灯座发生了短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，
空气开关跳闸，故C正确；
D.若是开关发生了短路，则电路是接通的，对原来室内正常发光的电灯没有影响，也不
会跳闸，故D错误。
答案：C。

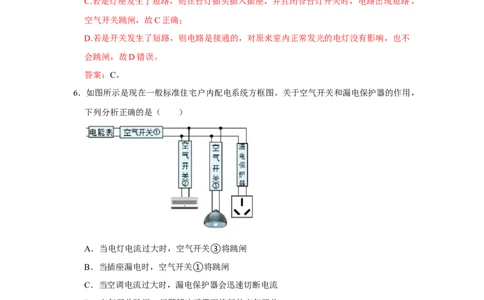

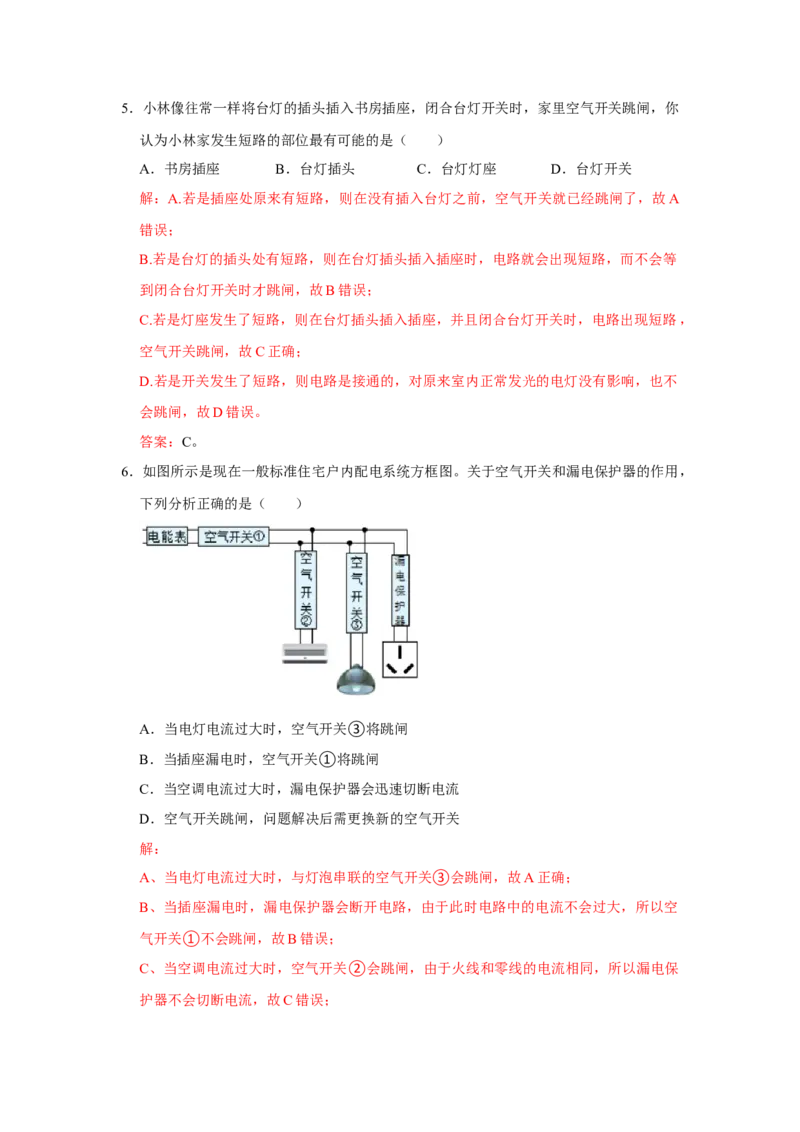

6．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，
下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
解：
A、当电灯电流过大时，与灯泡串联的空气开关③会跳闸，故A正确；
B、当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空
气开关①不会跳闸，故B错误；
C、当空调电流过大时，空气开关②会跳闸，由于火线和零线的电流相同，所以漏电保
护器不会切断电流，故C错误；D、空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错
误。
答案：A。

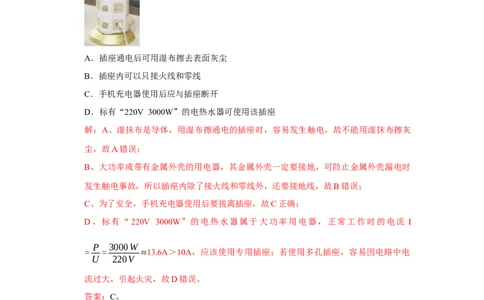

7．一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该
插座的接线和使用方法正确的是（ ）
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V 3000W”的电热水器可使用该插座
解：A、湿抹布是导体，用湿布擦通电的插座时，容易发生触电，故不能用湿抹布擦灰
尘，故A错误；
B、大功率或带有金属外壳的用电器，其金属外壳一定要接地，可防止金属外壳漏电时
发生触电事故，所以插座内除了接火线和零线外，还要接地线，故B错误；
C、为了安全，手机充电器使用后要拔离插座，故C正确；
D、标有“220V 3000W”的电热水器属于大功率用电器，正常工作时的电流 I
P 3000W
= = ≈13.6A＞10A，应该使用专用插座；若使用多孔插座，容易因电路中电
U 220V
流过大，引起火灾，故D错误。
答案：C。
8．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
解：
A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，
保险丝熔断后能断开火线，故A项分析正确；
B、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故 B项分析
正确；
C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易
发生触电，不符合安全常识，故C项分析错误；
D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，
会危及人身安全，故D项分析正确；
答案：C。
9．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识，电冰箱、洗衣机等
家用电器均采用三线插头将金属外壳接地，这样做的目的是（ ）
A．节约用电避免浪费 B．确保用电器正常工作
C．延长用电器使用寿命 D．防止发生触电事故
解：三孔插座的接法是左零右火上接地，三脚插头的接法是中上的脚要与用电器外壳相
连；当三脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样若用电器
的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生，故 D正确，
ABC错误。
答案：D。

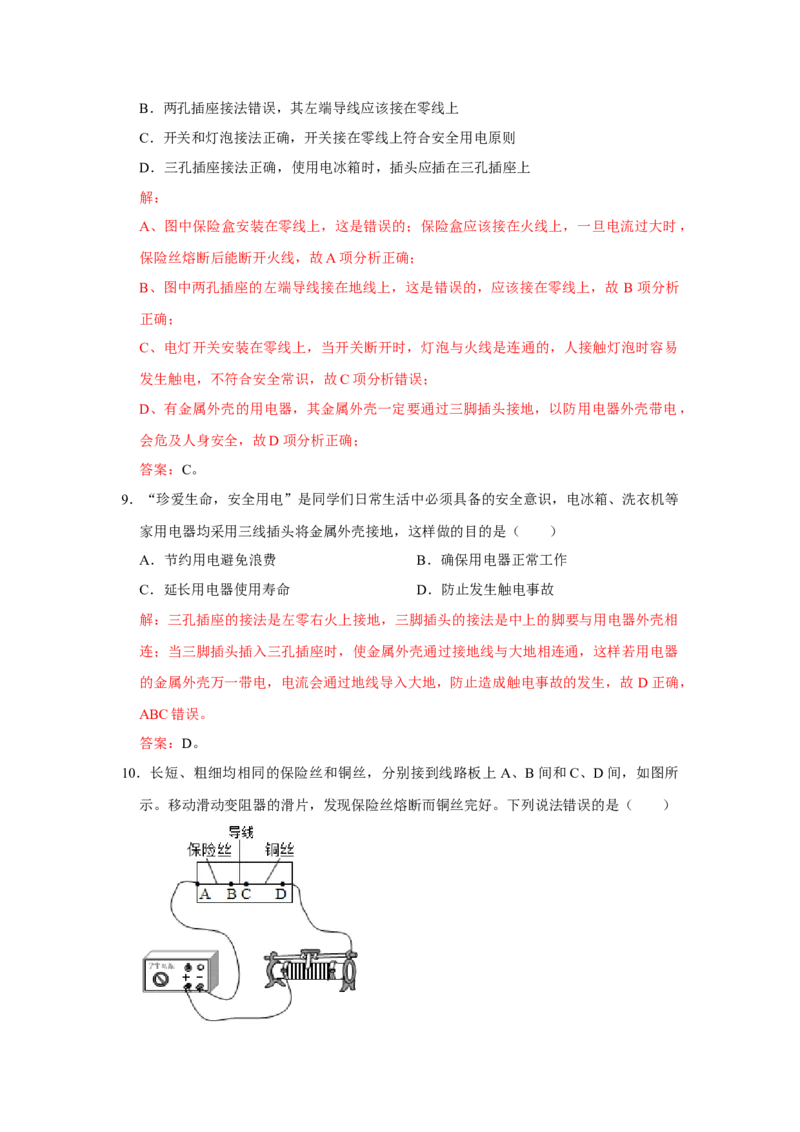

10．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所
示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
解：ABC、保险丝是由电阻率大、熔点低的铅锑合金制作的，而铜丝的电阻率小、熔点
高；保险丝和铜丝串联，通过它们的电流相同，通电时间也相同；保险丝的电阻大于铜
丝的电阻，由Q＝I2Rt可得，保险丝产生的热量多，且保险丝熔点低，故保险丝先熔断，
从而起到保护电路的作用，故AC正确，B错误；
D、若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保
护电路，故D正确。
答案：B。
11．“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（ ）
A．手机充电器长期插在插座上
B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭
D．人触电时立即切断电源
解：
A、将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故A不符合
安全用电要求；
B、湿布是容易导电的物体，用湿布擦拭正在发光的电灯或其它用电器时，容易引起人
体触电，故B不符合安全用电要求；
C、由于生活用水是导体，用电器着火时不能用水浇灭，故C不符合安全用电要求；
D、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故D符合安全
用电要求。
答案：D。

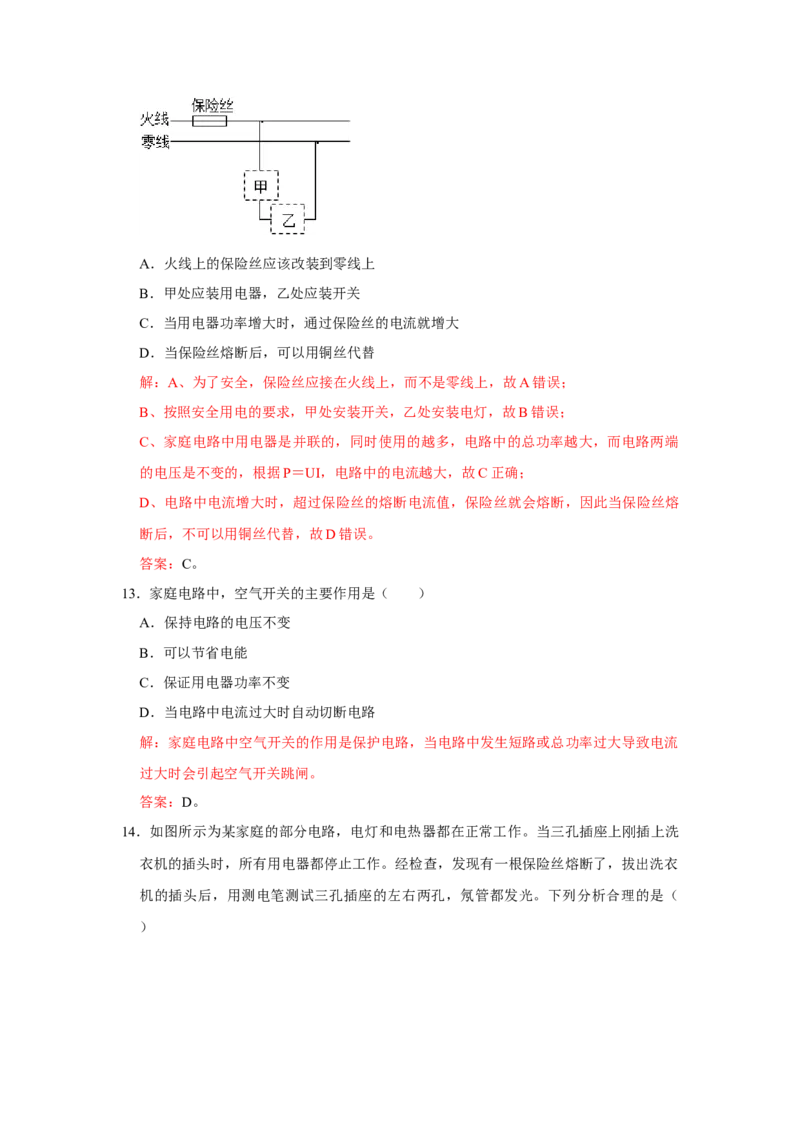

12．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，
下列说法正确的是（ ）A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端
的电压是不变的，根据P＝UI，电路中的电流越大，故C正确；
D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔
断后，不可以用铜丝代替，故D错误。
答案：C。
13．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
解：家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流
过大时会引起空气开关跳闸。
答案：D。

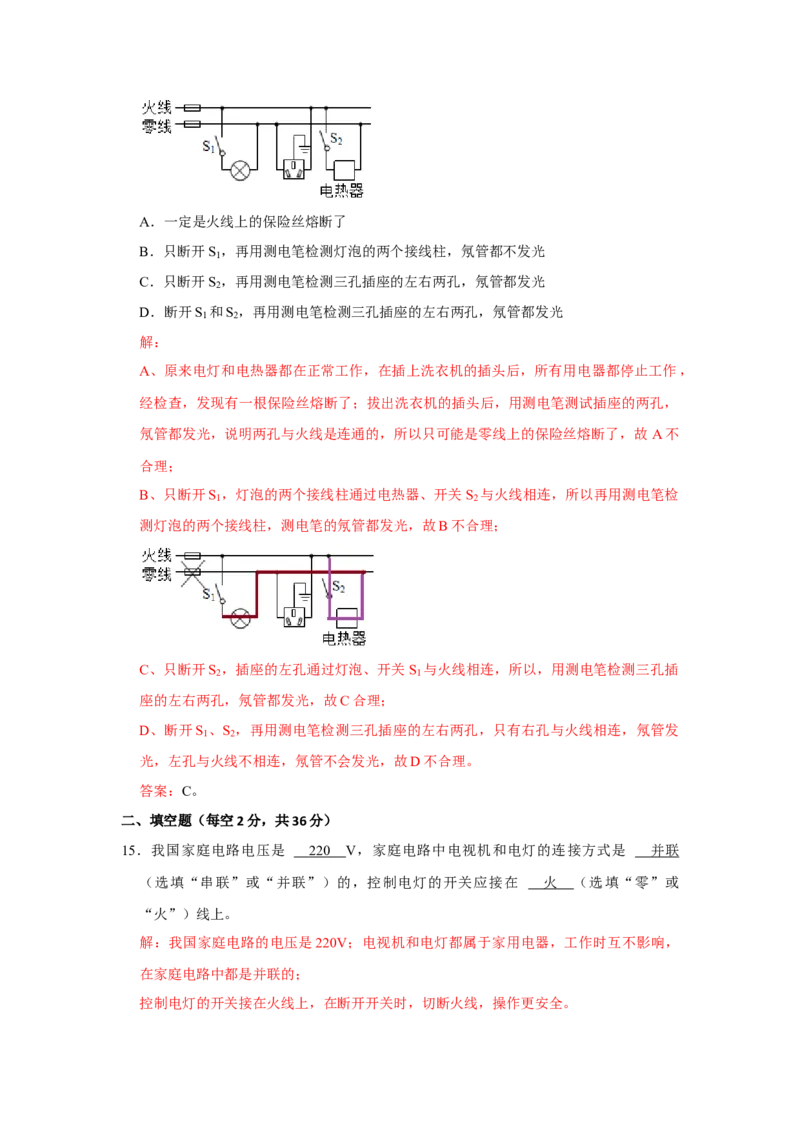

14．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗
衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣
机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（
）A．一定是火线上的保险丝熔断了
B．只断开S ，再用测电笔检测灯泡的两个接线柱，氖管都不发光
1
C．只断开S ，再用测电笔检测三孔插座的左右两孔，氖管都发光
2
D．断开S 和S ，再用测电笔检测三孔插座的左右两孔，氖管都发光
1 2
解：
A、原来电灯和电热器都在正常工作，在插上洗衣机的插头后，所有用电器都停止工作，
经检查，发现有一根保险丝熔断了；拔出洗衣机的插头后，用测电笔测试插座的两孔，
氖管都发光，说明两孔与火线是连通的，所以只可能是零线上的保险丝熔断了，故 A不
合理；
B、只断开S ，灯泡的两个接线柱通过电热器、开关S 与火线相连，所以再用测电笔检
1 2
测灯泡的两个接线柱，测电笔的氖管都发光，故B不合理；
C、只断开S ，插座的左孔通过灯泡、开关S 与火线相连，所以，用测电笔检测三孔插
2 1
座的左右两孔，氖管都发光，故C合理；
D、断开S 、S ，再用测电笔检测三孔插座的左右两孔，只有右孔与火线相连，氖管发
1 2
光，左孔与火线不相连，氖管不会发光，故D不合理。
答案：C。
二、填空题（每空2分，共36分）
15．我国家庭电路电压是 220 V，家庭电路中电视机和电灯的连接方式是 并联
（选填“串联”或“并联”）的，控制电灯的开关应接在 火 （选填“零”或
“火”）线上。
解：我国家庭电路的电压是220V；电视机和电灯都属于家用电器，工作时互不影响，
在家庭电路中都是并联的；
控制电灯的开关接在火线上，在断开开关时，切断火线，操作更安全。答案：220；并联；火。
16．如图照明电路中电灯突然熄灭，用试电笔测 a、b、c点，试电笔均发亮，测试d点不
亮，故障是 c d 段断路 ；试电笔发亮时，火线、试电笔、人体与大地构成 串 联
电路。
解：用试电笔测a、b、c点，试电笔均发亮，说明这三点与火线之间是接通的，测试d
点不亮，说明d点接触的是零线，所以故障是cd段断路；
使用试电笔检查电路时，如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再
经过人体、大地、零线，与电源构成串联电路。
答案：cd段断路；串。
17．家庭电路中为了用电安全，洗衣机应选用 三 孔的插座，当家中同时使用的用电器
的总功率过大时，家庭电路中的 空气开关 （选填“漏电保护器”或“空气开
关”）会自动断开，切断电路，起到保护电路的作用。
解：洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线
流入大地，不会发生触电事故；
电路中同时使用的用电器总功率过大时，由P＝UI可知会使电路电流过大，空气开关能
自动断开，起到保险的作用。
答案：三；空气开关。
18．家庭电路中，电冰箱与电视机的连接方式是 并联 。如图所示，是家庭中常用的三
孔插座，其中①孔应与 地线 相连。
解：家庭电路中，电冰箱与电视机工作时互不影响，是并联的；
三孔插座的接法是：上面的孔接地线，左面的孔接零线，右面的孔接火线，故其中①孔应与地线相连。
答案：并联；地线。
19．“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，为
防止触电事故的发生，必须把用电器的开关安装在 火 线上，用测电笔辨别火线、
零线时，图中执笔方式正确的是 甲 。
解：家庭电路中，用电器的开关应该接在用电器与火线之间；
在使用测电笔时，手应接触笔尾的金属体，手不能与笔尖金属体接触，用笔尖接触导线，
当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线，由图
可知甲的握笔方法是正确的，乙是错误的。
答案：火；甲。
20．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机
的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器
总功率 过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换
最大工作电流 大一些的空气开关。
解：空调属于大功率用电器，当他用遥控器将待机的空调开机时，家里的空气开关“跳
闸”了，说明干路中的电流过大，则“跳闸”的原因可能是总功率过大了；
根据空气开关上的铭牌可知，该空气开关的漏电电流≤30mA，最大工作电流为10A，
而由前面分析可知接入空调时干路中的电流过大（超过 10A），所以，为了让家中的空
调能正常使用，该电路中应该更换最大工作电流大一些的空气开关。
答案：总功率；最大工作电流。
21．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，
乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 丙图 保险丝的电阻大，当乙、丙两保险管通过相同的电流时，
丙图 保险丝的热功率大， 丙图 保险丝更容易熔断。（均选填“乙图”或“丙
图”）。
解：两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，即丙保险丝的
电阻大；当乙、丙两保险管通过相同的电流时，根据 P＝I2R可知，丙保险丝的热功率
大，相同时间内，根据Q＝I2Rt可知，丙保险丝产生的热量多，温度更高，更容易熔断。
答案：丙图；丙图；丙图。
22．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电
流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在
图中C处不慎触电时，漏电保护器 会 （填“会”或“不会”）切断电路。若人体电
阻为10k ，触电时通过人体的电流为 2 2 mA。
Ω
解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，
导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝10k ＝104 ，
U 220V
因此通过人体的电流：I = = = 0.022A＝22m Ω A。 Ω
R 104Ω
答案：会；22。
三、作图题（每题4分，共8分）

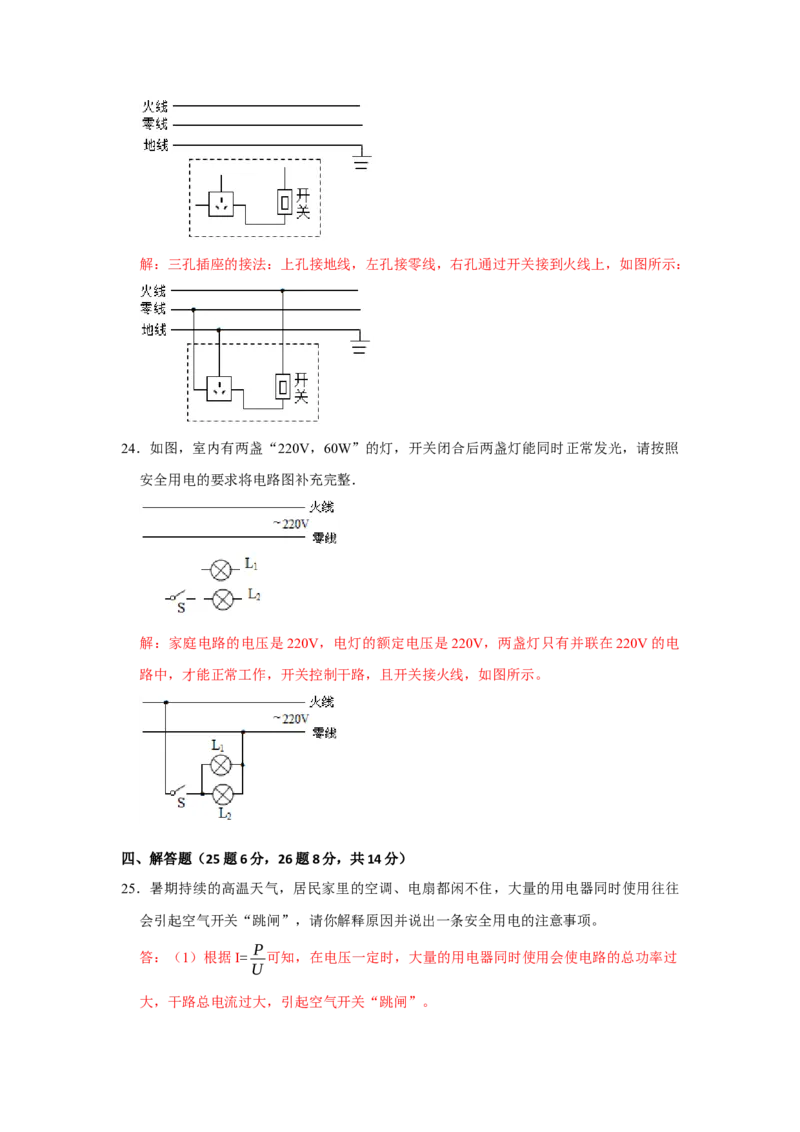

23．请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。解：三孔插座的接法：上孔接地线，左孔接零线，右孔通过开关接到火线上，如图所示：
24．如图，室内有两盏“220V，60W”的灯，开关闭合后两盏灯能同时正常发光，请按照
安全用电的要求将电路图补充完整．
解：家庭电路的电压是220V，电灯的额定电压是220V，两盏灯只有并联在220V的电
路中，才能正常工作，开关控制干路，且开关接火线，如图所示。
四、解答题（25题6分，26题8分，共14分）
25．暑期持续的高温天气，居民家里的空调、电扇都闲不住，大量的用电器同时使用往往
会引起空气开关“跳闸”，请你解释原因并说出一条安全用电的注意事项。
P
答：（1）根据I= 可知，在电压一定时，大量的用电器同时使用会使电路的总功率过
U
大，干路总电流过大，引起空气开关“跳闸”。（2）不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三
脚插头等）。
26．小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级
物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端
口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的
电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这
么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学
的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。
答：人体的安全电压为不高于36V，家庭电路中的电压为220V，远高于人体的安全电
压，所以电工师傅在铺设家里的电路时所有的接头处都是用绝缘胶布包好的；
一节干电池的电压为1.5V，做实验时一般用2到3节干电池串联使用作为电源电压，此
时电源电压为3V或4.5V，远小于人体的安全电压，所以用干电池做电学实验是可以用
手直接将导线端口裸露的铜芯拧到接线柱上。
