第19章 生活用电 （A卷·知识通关练）
班级___________ 姓名___________ 学号____________ 分数____________
（考试时间：60分钟 试卷满分：100分）
一、选择题（每小题3分，共42分，只有一个选项符合题意）

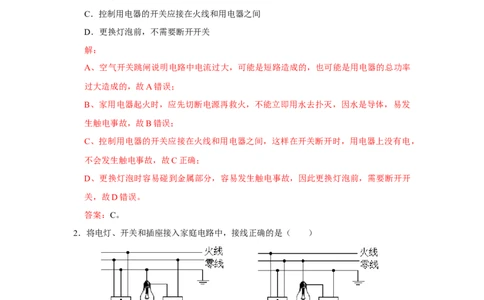

1．关于家庭电路和安全用电，下列说法正确的是（ ）
A．空气开关“跳闸”，一定是用电器发生了短路
B．用电器起火时，应迅速用水扑灭
C．控制用电器的开关应接在火线和用电器之间
D．更换灯泡前，不需要断开开关
解：
A、空气开关跳闸说明电路中电流过大，可能是短路造成的，也可能是用电器的总功率
过大造成的，故A错误；
B、家用电器起火时，应先切断电源再救火，不能立即用水去扑灭，因水是导体，易发
生触电事故，故B错误；
C、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，
不会发生触电事故，故C正确；
D、更换灯泡时容易碰到金属部分，容易发生触电事故，因此更换灯泡前，需要断开开
关，故D错误。
答案：C。
2．将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．解：
根据安全用电的原则，开关要先接在火线上，开关和电灯要串联，然后火线进入螺口灯
泡顶端的金属点，最后螺口灯泡的螺旋套要接在零线上；
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，
故D图正确。
答案：D。

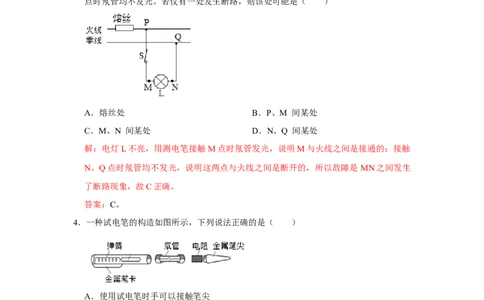

3．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q
点时氖管均不发光。若仅有一处发生断路，则该处可能是（ ）
A．熔丝处 B．P、M 间某处
C．M、N 间某处 D．N、Q 间某处
解：电灯L不亮，用测电笔接触M点时氖管发光，说明M与火线之间是接通的；接触
N、Q点时氖管均不发光，说明这两点与火线之间是断开的，所以故障是 MN之间发生
了断路现象，故C正确。
答案：C。
4．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
解：
AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地
之间形成通路，故AB错误；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过
人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，
故C错误，D正确。
答案：D。

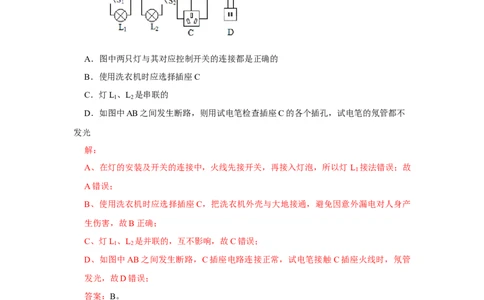

5．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L 、L 是串联的
1 2
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不
发光
解：
A、在灯的安装及开关的连接中，火线先接开关，再接入灯泡，所以灯 L 接法错误；故
1
A错误；
B、使用洗衣机时应选择插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产
生伤害，故B正确；
C、灯L 、L 是并联的，互不影响，故C错误；
1 2
D、如图中AB之间发生断路，C插座电路连接正常，试电笔接触C插座火线时，氖管
发光，故D错误；
答案：B。
6．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的 STEM课堂
上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，
因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ）A．1、2 B．1、4 C．2、4 D．3、5
解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；
三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；
三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故 4不合理，5
合理。
综上所述，无需设置的是2、4。
答案：C。

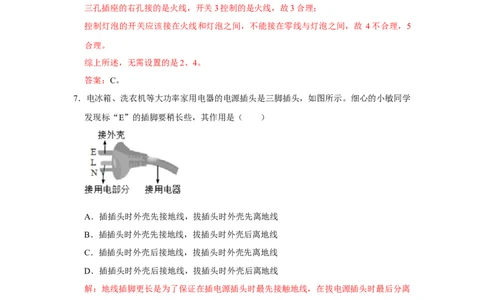

7．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学
发现标“E”的插脚要稍长些，其作用是（ ）
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线
解：地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离
地线，从而更好起到地线保护作用，故B正确。
答案：B。
8．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光，
故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线
的电流不相等，且差值达到一定值时，漏电保护器也会切断电路，故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可
能是总功率过大引起的，故D正确。
答案：D。
9．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时
闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符
合上述要求，又符合安全用电要求的是（ ）
A． B．C． D．
解：分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，
则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上。符合条件的为
B。
答案：B。
10．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原
因，下列说法正确的是（ ）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
解：A、B、甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短
路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断。故 A正确、B不
正确；
C、D、乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功
P
率越大。由公式I= 知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电
U
流过大而熔断。故C、D错误。
答案：A。
11．家庭电路中，当电流过大时会自动切断电路的是（ ）
A．熔断器 B．电能表 C．进户线 D．测电笔解：熔断器是由电阻率大、熔点低的铅锑合金制成，在电路中电流过大时由于电流的热
效应，熔断器的温度升高并达到熔点而熔断，由此实现自动切断电路保护电气设备与人
身安全的目的。故A正确、BCD错误。
答案：A。
12．如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原
则的是（ ）
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
解：更换灯泡之前必须断开开关，切断电源，摘下灯罩，更换灯泡，最后通电测试灯泡
是否发光，故B正确，ACD错误。
答案：B。
13．在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。下列做法
符合安全用电要求的是（ ）
A．将开关接在零线和电灯之间
B．用电器的三脚插头也可以插入两孔插座中使用
C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指须接触笔尖
D．当有人触电时应立即切断电源
解：
A．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡
就是间接接触火线，容易发生触电，故A不符合题意；
B．家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入
大地，防止造成触电事故的发生，不能用两孔插座替代，故B不符合题意；
C．使用测电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事故，故C不符合题意。
D．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防
止也触电，故D符合题意。
答案：D。
14．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是
（ ）
A．甲站在绝缘凳上同时接触火线和零线
B．乙站在绝缘凳上仅接触火线
C．丙站在地上仅接触火线
D．丁站在地上同时接触火线和零线
解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与
零线相接或与大地相接，都会形成通路，
图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭
合的电路，即电流不会流过人体，不会触电。
答案：B。
二、填空题（每空2分，共36分）
15．如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发
光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上
述现象可知指示灯和开关是 串联 的（选填“串联”或“并联”）。使用三脚插头
和三孔插座，目的是将用电器的金属外壳与 大地 相连，防止触电。
解：（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发
光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；
（2）使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头
插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人
体短路，防止人触电。
答案：串联；大地。
16．家庭电路中，电饭煲与空调是 并联 的（选填“串联”或“并联”）；发电站通过
高压 输电线路将电能输送至远方的变电站（选填“高压”或“低压”）；将一根导线
置于静止的小磁针上方，当导线通电时小磁针发生偏转，此现象表明电流周围存在 磁
场 。
解：在家庭电路中，电饭煲与空调之间工作相互不影响，是以并联的方式连接；
在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站到
用电区采用高压输电；
在静止的小磁针上方，放一根导线，给导线通电时磁针将偏转，说明了通电导体周围存
在磁场。
答案：并联；高压；磁场。
17．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置
发生了断路。则在开关闭合的情况下，用测电笔测试电路中 A点时，测电笔氖管 会
（选填“会”或“不会”）发光。
解：
图中，开关接在火线与电灯之间，开关闭合后，若“×”的位置发生了断路，A点还与
火线连通，所以用测电笔测试A点时，氖管会发光。
答案：会。
18．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 短路 ，这时
电路中的 空气开关 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此
之外，电路中用电器 总功率 过大，也会导致电路中电流过大。解：裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，
空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P＝UI可知，会导致电路中电流过大。
答案：短路；空气开关；总功率。
19．家庭电路的触电事故都是人体直接或间接跟 火 线接触造成的。如图所示是测电笔
的结构，在使用测电笔时，手能接触测电笔的 笔尾 （选填“笔尖”和“笔尾”）金
属体。
解：
（1）当人体直接或间接与火线接触时，就会造成触电；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，
表明检测的是火线，但是手不能接触笔尖金属体，防止触电。
答案：火；笔尾。
20．在家庭电路中，保险丝熔断的原因是短路或用电器的总功率 过大 ；串联在电路中
的保险丝，电阻比较 大 ，熔点低，当电流过大时，迅速升温熔断，切断电路。
解：
在家庭电路中，因电流过大导致保险丝熔断或导致空气开关“跳闸”的原因有：①电
路中发生短路故障；②用电器的总功率过大；
保险丝是用电阻较大、熔点较低的铅锑合金制成的，这样做是为了在电路中电流过大时，
保险丝能产生较多的热量，使保险丝迅速熔断，从而起到保护电路的作用。
答案：过大；大。
21．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应
连入开关和电灯，则开关应装在 2 方框中。安装完毕后，闭合开关，电灯不亮，用
测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 进户线零线断
路 。解：保险丝接在火线上，开关应接在灯与火线之间。因此开关应接在2处。当测电笔分
别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也
亮了，说明电灯、开关与火线相通了，故进户线零线断路。
答案：2；进户线零线断路。
22．新建居民楼电路中，当电流过大时 空气开关 自动断开，切断电路，俗称跳闸；为
了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上 漏电保护器
对人体起到保护作用。
解：当家庭电路中电流过大时，空气开关自动断开，切断电路；
如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断
电流，对人身起到保护作用。
答案：空气开关；漏电保护器。
三、作图题（每题4分，共8分）
23．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家
庭电路中。
解：电灯的开关要接在火线和灯泡之间，火线首先进入开关，然后进入灯泡顶端的金属
点，螺旋套接在零线上。
插座的三孔要按照“左零右火上接地”的原则，如下图所示：24．一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每
盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
解：要求开关S只控制两盏灯且每盏灯都能正常发光，则两个灯泡是并联的，且与插座
之间也是并联的；开关同时控制两个灯泡，灯泡接法：火线进入开关，再进入灯泡顶端
的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，
接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
两孔插座的接法，左边接零线，右边接火线。如图所示：
四、解答题（25题8分，26题6分，共14分）
25．安全用电至关重要，请你用生活用电相关知识解释下面两个问题。
（1）空气开关在电流过大时会自动断开，造成电流过大的原因是什么？
（2）电灯的开关为什么要接在火线和灯泡之间？
答：
（1）家庭电路中电流过大的原因是短路或用电器总功率过大。
（2）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间。只有开关接在火线与
电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止
人触及灯泡与火线构成通路，发生触电事故。
26．现代家庭中用电器越来越多，若家庭电路的主线路（进户线）电线选择不当，会带来
许多麻烦甚至是安全隐患。根据家庭安全用电的需要，你认为主线路电线在选择时应考
虑哪些因素？请写出一个因素并说明原因。
答：主线路电线在选择时应根据家庭安全用电的需要选择合适粗细的电线；
因为家庭中用电器越来越多，用电器的功率越来越大，根据P＝UI知电路中的电流越来越大；
在主线路电流一定时，根据Q＝I2Rt知，在相同时间内，电阻越大的导线产生的热量越
多，容易引起火灾，所以主线路电线在选择时应根据家庭安全用电的需要选择合适粗细
的电线。
