第19章 生活用电 （B 卷·知识通关练）
班级___________ 姓名___________ 学号____________ 分数____________
（考试时间：60分钟 试卷满分：100分）
一、选择题（每小题3分，共42分，只有一个选项符合题意）
1．下列关于家庭电路的组成顺序正确的是（ ）
A．进户输电线、电能表、总开关、保险装置、用电器
B．进户输电线、总开关、保险装置、电能表、用电器
C．进户输电线、总开关、保险装置、用电器、电能表
D．进户输电线、用电器、电能表、总开关、保险装置

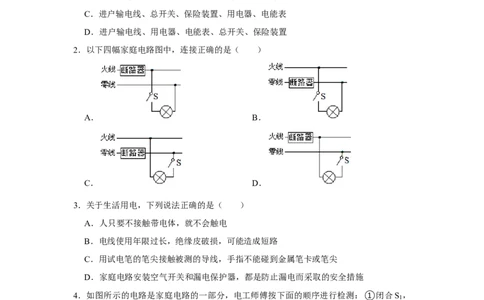

2．以下四幅家庭电路图中，连接正确的是（ ）
A． B．
C． D．
3．关于生活用电，下列说法正确的是（ ）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
4．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S ，
1
灯L 亮；②断开S ，闭合S ，灯L 不亮，灯L 不亮；③用试电笔测a、b、c、d四个
1 1 2 1 2
接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）A．灯L 短路 B．c点左侧的零线断路
2
C．灯L 所在支路断路 D．c、d两点间断路
2
5．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你
认为小林家发生短路的部位最有可能的是（ ）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
6．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，
下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
7．一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该
插座的接线和使用方法正确的是（ ）
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V 3000W”的电热水器可使用该插座
8．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上

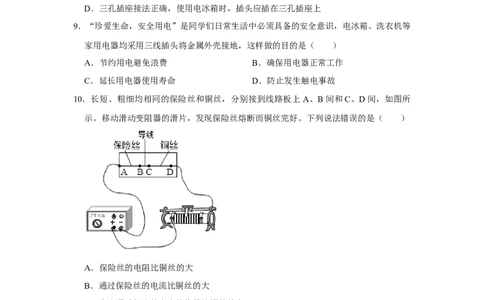

9．“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识，电冰箱、洗衣机等
家用电器均采用三线插头将金属外壳接地，这样做的目的是（ ）
A．节约用电避免浪费 B．确保用电器正常工作
C．延长用电器使用寿命 D．防止发生触电事故
10．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所
示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
11．“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（ ）
A．手机充电器长期插在插座上
B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭

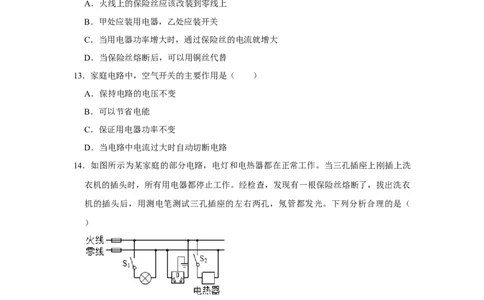

D．人触电时立即切断电源12．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，
下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
13．家庭电路中，空气开关的主要作用是（ ）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
14．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗
衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣
机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（
）
A．一定是火线上的保险丝熔断了
B．只断开S ，再用测电笔检测灯泡的两个接线柱，氖管都不发光
1
C．只断开S ，再用测电笔检测三孔插座的左右两孔，氖管都发光
2
D．断开S 和S ，再用测电笔检测三孔插座的左右两孔，氖管都发光
1 2
二、填空题（每空2分，共36分）
15．我国家庭电路电压是 V，家庭电路中电视机和电灯的连接方式是
（选填“串联”或“并联”）的，控制电灯的开关应接在 （选填“零”或“火”）线上。
16．如图照明电路中电灯突然熄灭，用试电笔测 a、b、c点，试电笔均发亮，测试d点不
亮，故障是 ；试电笔发亮时，火线、试电笔、人体与大地构成
联电路。
17．家庭电路中为了用电安全，洗衣机应选用 孔的插座，当家中同时使用的用电
器的总功率过大时，家庭电路中的 （选填“漏电保护器”或“空气开
关”）会自动断开，切断电路，起到保护电路的作用。
18．家庭电路中，电冰箱与电视机的连接方式是 。如图所示，是家庭中常用的
三孔插座，其中①孔应与 相连。
19．“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。在家庭电路中，为
防止触电事故的发生，必须把用电器的开关安装在 线上，用测电笔辨别火线、
零线时，图中执笔方式正确的是 。
20．暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。当他用遥控器将待机
的空调开机时，家里的空气开关“跳闸”了。则“跳闸”的原因是同时工作的用电器
过大。根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更
换
大一些的空气开关。21．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，
乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细
不同，则两图中 保险丝的电阻大，当乙、丙两保险管通过相同的电流时，
保险丝的热功率大， 保险丝更容易熔断。（均选填“乙图”或“丙图”）。
22．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电
流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在
图中C处不慎触电时，漏电保护器 （填“会”或“不会”）切断电路。若人体
电阻为10k ，触电时通过人体的电流为 mA。
Ω
三、作图题（每题4分，共8分）
23．请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。
24．如图，室内有两盏“220V，60W”的灯，开关闭合后两盏灯能同时正常发光，请按照安全用电的要求将电路图补充完整．
四、解答题（25题6分，26题8分，共14分）
25．暑期持续的高温天气，居民家里的空调、电扇都闲不住，大量的用电器同时使用往往
会引起空气开关“跳闸”，请你解释原因并说出一条安全用电的注意事项。
26．小洋上八年级了，觉得物理这门新学科很有趣。有一天，他在课外活动时观察九年级
物理兴趣小组用干电池做电学实验。发现在实验过程中，九年级同学用手直接将导线端
口裸露的铜芯拧到接线柱上。他联想到自己家正在装修新房子，电工师傅在铺设家里的
电路时所有的接头处都是用绝缘胶布包好的，并且他当时好奇地问电工师傅为什么要这
么做，电工师傅说是为了安全。难道九年级同学就可以不考虑安全问题吗？请你用所学
的物理知识给小洋简要地解释这中间的奥秘（字数不得超过100字）。
