第十九章 生活用电（解析版）
课时19.4 第十九章 生活用电复习总结

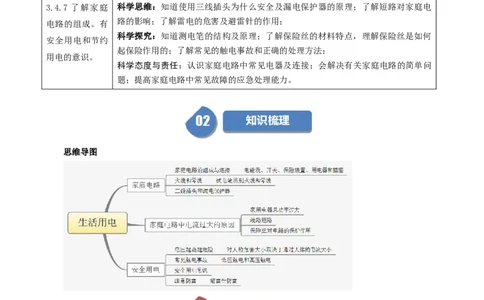

2022年课程标准 物理素养
物理观念：知道家庭电路的组成；知道火线和零线间电压的大小；知道家庭电路中
电流过大的原因；了解安全用电常识、培养安全用电意识；
3.4.7 了解家庭 科学思维：知道使用三线插头为什么安全及漏电保护器的原理；了解短路对家庭电
路的影响；了解雷电的危害及避雷针的作用；
电路的组成。有
科学探究：知道测电笔的结构及原理；了解保险丝的材料特点，理解保险丝是如何
安全用电和节约
起保险作用的；了解常见的触电事故和正确的处理方法；
用电的意识。
科学态度与责任：认识家庭电路中常见电器及连接；会解决有关家庭电路的简单问
题；提高家庭电路中常见故障的应急处理能力。
思维导图
问题一：家庭电路的连接
※专题概述
安装家庭电路的原则及要求：
（1）先确定火线和零线，然后从进户线开始依次连接电能表、总开关、保险装置后，再连接用电器
和插座等其他器件；
（2）开关与控制的用电器串联，各用电器与插座间的连接方式是并联；（3）保险丝串联在火线上，开关安装在火线与用电器之间，螺口灯泡的螺旋套接在零线上；
（4）双孔插座要遵循“左零右火”，三孔插座要遵循“左零右火上接地”。

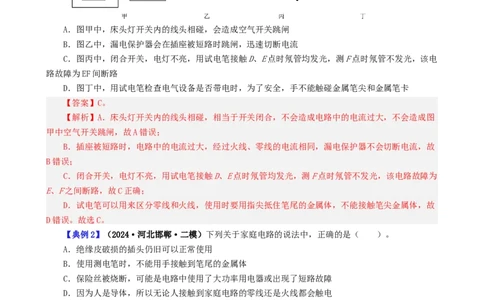

【典例1】（2024·湖北·模拟预测）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．图甲中，床头灯开关内的线头相碰，会造成空气开关跳闸
B．图乙中，漏电保护器会在插座被短路时跳闸，迅速切断电流
C．图丙中，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电
路故障为EF间断路
D．图丁中，用试电笔检查电气设备是否带电时，为了安全，手不能触碰金属笔尖和金属笔卡
【答案】C。
【解析】A．床头灯开关内的线头相碰，相当于开关闭合，不会造成电路中的电流过大，不会造成图
甲中空气开关跳闸，故A错误；
B．插座被短路时，电路中的电流过大，经过火线、零线的电流相同，漏电保护器不会切断电流，故
B错误；
C．闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电路故障为
E、F之间断路，故C正确；
D．试电笔可以用来区分零线和火线，使用时要用指尖抵住笔尾的金属体，不能接触笔尖金属体，故
D错误。故选C。
【典例2】（2024·河北邯郸·二模）下列关于家庭电路的说法中，正确的是（ ）。
A．绝缘皮破损的插头仍旧可以正常使用
B．使用测电笔时，不能用手接触到笔尾的金属体
C．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障
D．因为人是导体，所以无论人接触到家庭电路的零线还是火线都会触电
【答案】C。
【解析】A．绝缘皮破损的插头继续使用，容易使人体和带电体接触，就会造成触电事故，十分危
险，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探
头，这样会造成人身触电事故，故B错误；
C、保险丝被烧断，说明电路中的电流过大，可能是电路中使用了大功率用电器或出现了短路故障，
故C正确；
D．人站在地上，一只手接触零线，人体没有与火线接触，人体与导线构成了并联电路，电流不会流
过人体，不会发生触电事故，故D错误。故选C。
【典例3】（2024·湖南长沙·一模）宇菲同学家附近的大型商场，举行首届家电节，琳琅满目的家
用电器，极大的方便了我们的生活，关于家庭电路、家用电器，下列说法正确的（ ）。
A．灯与控制它的开关是串联的，与插座也是串联的
B．使用测电笔时，能分辨火线和零线
C．金属外壳的洗衣机用两孔或三孔插头都可以
D．家庭电路保险丝烧断的原因一定是电路短路
【答案】B。
【解析】A．灯与控制它的开关是串联的，只有串联才能控制用电器，插座与灯泡可以独立工作，是
并联，故A错误；
B．使用测电笔时，能分辨火线和零线，能够使测电笔发光是火线，故B正确；
C．三孔的插头可以用于金属外壳的洗衣机，有金属外壳的用电器必须接地，这样可防止因漏电而发
生触电事故，两孔插头不能用金属外壳的洗衣机，故C错误；
D．家庭电路中保险丝烧断的原因可能是电路出现短路，也可能总功率过大，故D错误。
故选B。

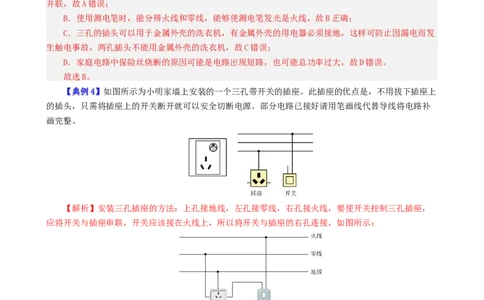

【典例4】如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是，不用拔下插座上
的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好请用笔画线代替导线将电路补
画完整。
【解析】安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线，要使开关控制三孔插座，
应将开关与插座串联，开关应该接在火线上，所以将开关与插座的右孔连接，如图所示：
问题二：试电笔的使用
※专题概述
用途 用来辨别火线和零线结构
使用试电笔时，手要按住试电笔尾部的金属帽。当试电笔的笔尖接触电线（或与电线相连的用电器、
使用方法
导体）时，如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线
注意事项 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖

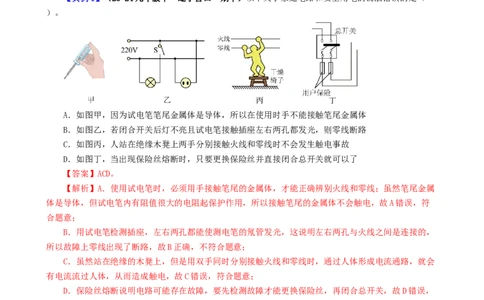

【典例1】（23-24九年级下·辽宁营口·期中）以下关于家庭电路和安全用电的说法错误的是（
）。
A．如图甲，因为试电笔笔尾金属体是导体，所以在使用时手不能接触笔尾金属体
B．如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路
C．如图丙，人站在绝缘木凳上两手分别接触火线和零线时不会发生触电事故
D．如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了
【答案】ACD。
【解析】A．使用试电笔时，必须用手接触笔尾的金属体，才能正确辨别火线和零线；虽然笔尾金属
体是导体，但试电笔内有阻值很大的电阻起保护作用，所以接触笔尾的金属体不会触电，故A错误，符
合题意；
B．用试电笔检测插座，左右两孔都能使测电笔的氖管发光，这说明左右两孔与火线之间是连接的，
所以故障上零线出现了断路，故B正确，不符合题意；
C．虽然站在绝缘的木凳上，但是用双手同时分别接触火线和零线时，通过人体形成电流通路，就会
有电流流过人体，从而造成触电，故C错误，符合题意；
D．保险丝熔断说明电路可能存在故障，要先检测故障才能更换保险丝，再闭合总开关，故D错误，
符合题意。
故选ACD。
【典例2】（23-24九年级上·山东威海·阶段练习）如图所示，关于家庭电路，下列说法中正确的
是（ ）。A．图甲中，电灯、开关的连接符合安全用电原则
B．图乙中，人会发生触电事故，此时漏电保护器不会切断电路
C．图丙中，电线绝缘皮破损造成短路，此时空气开关会迅速切断电路
D．图丁中，正确使用试电笔接触火线时，流过人体的电流很小，所以人不会发生触电事故
【答案】BCD。
【解析】A．为了保证用电安全，家庭电路中控制灯泡的开关应接在火线和灯泡之间，图甲中，电
灯、开关的连接不符合安全用电原则，故A错误；
B．乙图中，人站在绝缘板凳上，双手同时触摸火线、零线，电流不会导向大地，图中电流是从火线
经过人体到零线，这种双线触电方式使火线和零线之间的电流始终相等，所以漏电保护器不会工作，即
不会切断电路，故B正确；
C．图丙中，电线绝缘皮破损，容易造成短路，此时空气开关会迅速切断电路，故C正确；
D．使用试电笔时，手要接触笔尾金属体，用图丁的方式接触火线时，流过人体的电流很小，不会发
生触电事故，故D正确。
故选BCD。
【典例3】用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（ ）。
A．辨别时手不能接触笔尾金属电极；
B．辨别时手可以接触笔尖金属电极；
C．测电笔中的高电阻可以用铜丝代替；
D．若氖管发光，说明接触的是火线
【答案】D。
【解析】AB．用测电笔辨别时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属
体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，
此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会
发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高
电阻，故C错误；
D．用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故D正确。
故选D。
【典例4】如图所示，小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔
氖管______（选填“发光”或“不发光”）；C孔应接地线，是为了______对人体造成伤害。
【答案】不发光；防止带有金属外壳的家用电器漏电时造成触电事故。
【解析】[1]试电笔使用时必须接触笔尾金属体，这样才能正确检测火线和零线；图中手没有接触尾
金属体，此时试电笔接触B孔时氖管不发光。
[2]三孔插座遵循“左零右火上地”的接线原则，所以C孔接地线，是为了防止家用电器金属外壳漏
电时造成触电事故。问题三：家庭电路故障的判断
※专题概述
（1）家庭电路常见的故障有四种：断路、短路、用电器总功率过大和漏电。断路时，用电器不工
作，常用试电笔进行检测；短路或用电器总功率过大会引起电路电流过大，使保险丝熔断或空气开关
“跳闸”；漏电时，会使漏电保护器“跳闸”。
（2）对家庭电路进行检测，思路如下：
①保险丝熔断且用电器不工作的可能原因：发生短路，用电器总功率过大；
②保险丝不熔断，但用电器不工作的可能原因：进户线断路；进户零线断路。在用试电笔检测时，
氖管发光则是进户零线断路，氖管不发光则是进户火线断路。
【典例 1】（2024·广东韶关·一模）用测电笔可辨别火线和零线，使氖管发光的是
（“火线”或“零线”）。如图所示，闭合开关后，电灯正常发光，能使氖管发光的点为
（“a”或“b”或“a和b”，下同）；电灯工作一段时间后忽然熄灭，用测电笔测试图中的a、b两点，
氖管都发光，则故障为 （“火线”或“零线”）断路。
【答案】火线；b；零线。
【解析】[1]当测电笔的氖管发光，则说明测电笔的笔尖金属体接触的是火线，因为火线带电。
[2]用测电笔分别接触a、b点，b点与火线接触，所以氖管发光，a点与零线相连，所以氖管不发
光。
[3]电灯工作一段时间后忽然熄灭，用测电笔测试图中的a、b两点，氖管都发光，这说明两点都与
火线之间是接通的，则故障为零线断路。
【典例2】（2024·安徽宿州·三模）如图所示的家庭电路中，当开关 、 闭合后，灯泡 不
亮，灯泡 正常发光。用测电笔测试c、d两点时，氖管都发光；测试a、b两点时，只有a点氖管发
光，则故障可能是 （选填“ad”“dc”“bc”或“进户线零线”）开路。
【答案】bc。
【解析】如图所示，当开关 、 闭合后，灯泡 不亮，灯泡 正常发光，用测电笔测试c、d两
点时，氖管都发光，说明c、d都与火线连通（即c点到火线间的电路没有断路）；测试a、b两点时，只
有a点氖管发光，测b点时氖管不发光，说明b点没有与火线连通，所以故障可能是bc之间某处断路。
【典例3】（23-24九年级下·江西吉安·开学考试）当测电笔的笔尖接触电线时，氖管发光，表示接触的是 线。如图所示家庭电路中的某一部分，电工师傅在检查电路的过程中发现：闭合开关S
1
和S，只有L 发光，用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，若电路中只有一
2 1
处故障，则是 （选填“ab间断路”、“cd间断路”或“L 断路”）。
2
【答案】火；cd间断路。
【解析】[1]当测电笔的笔尖接触电线时，氖管发光，说明此时测电笔有电流经过，表示接触的是火
线。
[2]闭合开关S 和S，只有L 发光，说明L 所在电路出现断路现象，用测电笔测a、b、c、d四个接
1 2 1 2
线点，发现只有在c点氖管不发光，说明L 所在电路与c点左边的零线部分均正常，bd之间连接均正
1
常，故障为cd间断路。
【典例4】如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分
别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（ ）。
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
【答案】D。
【解析】A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发
光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则
插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D
符合题意，C不符合题意。故选D。
问题四：安全用电
※专题概述
1.高压触电的原因是人体靠近高压带电体产生电弧，与大地连通形成通路，造成触电；低压触电的
原因是站在地面上的人接触火线，通过人体使得火线和大地连通形成通路（或人体同时接触火线和零
线，使火线、人体、零线连通形成通路），造成触电。即触电的实质是人体直接或间接与火线连通，并
通过大地或零线形成通路，因而为防止触电应避免接触火线或靠近高压线。
2.安全用电的原则：不接触低压带电体，不弄湿用电器，不损坏绝缘层等。例如，要注意防止绝缘部分破损，保持绝缘部分干燥，避免电线跟其他金属物接触，定期检查、即使维修，禁止用铜丝代替保
险丝。
3.如果发生触电事故，首先要切断电源，即断开开关或用绝缘体挑开导线，使人与火线断开，再对
人进行抢救。发生火灾时，要先切断电源，绝对不允许先向带电体泼水救火。
4.雷电天气时，不要使自己成为比周围物体更凸出的尖端；不持金属杆雨伞在空旷地带行走；不要
在大树下避雨；雷雨天气不打手机、不看电视；高大建筑物上安装避雷针。
【典例1】（2024·江苏泰州·二模）近年来，电动车充电不当引起的火灾时有发生，为保护人民群
众的生命财产安全，各地都加强了对电动车停放和充电的整治。以下规定和做法违背安全用电原则的是
（ ）。
A．严禁电动车进楼入户停放和充电
B．电线着火时应迅速泼水浇灭火焰
C．充电线绝缘皮破损后不能继续使用
D．充电线路要固定安装，且加装短路和漏电保护装置
【答案】B。
【解析】A．严禁电动车进楼入户停放和充电可以防止因短路引发的火灾，故A不符合题意；
B．生活中的水是导体，电线着火时迅速泼水浇灭火焰，易造成触电，故B符合题意；
C．电动车充电线的绝缘皮破损时应及时更换，继续使用，容易发生触电事故，故C不符合题意；
D．充电线路要固定安装，且加装短路和漏电保护装置，可以有效避免短路和触电危险，故 D不符合
题意。
故选B。
【典例2】（2024·河北·二模）认识燃烧能更好地帮助我们做好消防安全。下列有关说法正确的是
（ ）。
A．可燃物只要与空气接触就会燃烧
B．用嘴吹灭蜡烛是因为降低了蜡烛的着火点
C．电线老化短路起火，用水浇灭
D．发现天然气泄漏，立即关闭阀门，然后开窗通风
【答案】D。
【解析】A．可燃物与空气接触，且达到燃点时，才会燃烧，故A错误；
B．用嘴吹灭蜡烛是通过提高空气流速，将蜡烛的温度降低到着火点以下，不能降低蜡烛的着火点，
故B错误；
C．电线老化短路起火，用水浇灭，可能会出现触电现象，故C错误；
D．发现天然气泄漏，立即关闭阀门，然后开窗通风，同时防止发生爆炸现象，故D正确。
故选D。
【典例3】（2024·陕西西安·二模）小明家家庭电路的一部分连接如图所示，下列说法正确的是（
）。A．用铜线代替保险丝更安全
B．零线与地线间的电压为220 V
C．插座通电后可用湿布擦去表面灰尘
D．若零线上的保险丝熔断，闭合开关，插座的左右两孔都能使试电笔的氖管发光
【答案】D。
【解析】A．当电路电流过大时，保险丝熔点低容易熔断而保护电路，如果用铜丝代替保险丝后，由
于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故A错误；
B．家庭电路的两根导线，正常情况下，零线与大地之间电压0V，火线和零线之间的电压是220V，
故B错误；
C．湿抹布是导体，用湿布擦通电的插座时，容易发生触电，故C错误；
D．零线上的保险丝熔断后，闭合开关相当于将零线断路，此时闭合开关后，灯泡还有三孔插座的左
端都相连，它们相当于直接与火线相连。三孔插座的右端，直接与火线相连，所以插座的左右两孔都可
以使氖管发光。故D正确。
故选D。
【典例4】（2024·山东济南·二模）傍晚放学后，小奥正在书桌前学习，突然台灯不亮了，但其他
用电器仍正常工作。为解决这一问题，下列操作流程符合安全用电原则的是（ ）。
A．切断电源→摘下灯罩→更换灯泡→通电测试
B．摘下灯罩→更换灯泡→切断电源→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
【答案】A。
【解析】不能在通电的情况下更换灯泡，所以在更换灯泡时首先要切断电源，然后摘下灯罩，更换
灯泡，最后通电测试，故A符合题意，BCD不符合题意。
故选A。
【【过过关关检检测测】】
一、选择题1．（2024·陕西渭南·二模）如图所示是家庭电路的一部分示意图，三孔插座及带开关的电灯保险
丝均正确接入电路。下列说法正确的是（ ）。
A．将试电笔插入插座左孔时其氖管发光
B．保险丝烧断后，应立即更换新的保险丝
C．a线是火线，b线是零线，c线是地线
D．电灯和开关是并联的
【答案】C。
【解析】A．插座左孔与零线相连，零线不带电，所以将试电笔插人插座左孔时其氖管不发光，故A
错误；
B．保险丝烧断后，应立即排查故障原因，排除故障后再更换新的保险丝，故B错误；
C．三孔插座“左零右火上接地”，所以a线是火线，b线是零线，c线是地线，故C正确；
D．开关控制灯泡的亮灭情况，所以电灯和开关是串联的，故D错误。
故选C。
2．（2023·湖北·模拟预测）关于生活用电，下列说法错误的是（ ）。
A．图甲中，控制电灯的开关必须接在火线与电灯之间
B．图乙中，电路中同时使用的用电器总功率过大，容易引发火灾
C．图丙中，保险丝是用电阻较大、熔点较高的合金制作的
D．图丁中，当人发生触电事故时，漏电保护器会迅速切断电流
【答案】C。
【解析】A．为了用电安全，控制电灯的开关必须接在火线上，故A正确，不符合题意；
B．电路中同时使用的用电器总功率过大，此时电路中的电流较大，导线发热较高，容易引发火灾，
故B正确，不符合题意；
C．保险丝的作用是保护电路，当电流较大时，能熔断，防止安全事故的发生，故保险丝是用电阻较
大、熔点较低的合金制作的，故C错误，符合题意；
D．图中人是单线触电，电流流过人体，火线与零线的电流不相等，漏电保护器会切断电路，故D正
确，不符合题意。
故选C。
3．（2024·山东济南·模拟预测）下图中所描述的用电现象中，符合安全用电的是（ ）。A．甲图电冰箱接入家庭电路中要安装接地线
B．乙图为了方便接线，很多用电器共用一个插座
C．丙图将刚洗完的衣服晾晒在高压输电的电线上
D．丁图高压线断落后仍在高压输电的铁塔下玩耍
【答案】A。
【解析】A．甲图电冰箱接入家庭电路中要安装接地线，可以在冰箱外壳漏电时防止发生触电事故，
故A符合题意；
B．乙图为了方便接线，很多用电器共用一个插座有可能造成电路过载，故B不符合题意；
C．丙图将刚洗完的衣服晾晒在高压输电的电线上，生活中的水是导体，而且高压线是裸线，有可能
发生触电事故，故C不符合题意；
D．丁图高压线断落后仍在高压输电的铁塔下玩耍，有可能由于跨步电压造成触电事故，故D不符合
题意。
故选A。
4．（2024·湖北·一模）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．先断开电源开关，再更换灯泡 B．空气开关跳闸一定是短路引起的
C．用湿布擦拭正在工作的用电器 D．控制电灯的开关要安装在零线上
【答案】A。
【解析】A．更换灯泡时，应先断开开关，防止发生触电事故，故A正确；
B．家庭电路中空气开关跳闸是因为电路中电流太大造成的，电流过大的原因可能是发生了短路，也
可能是用电器总功率过大，故B错误；
C．生活用水是导体，用湿布擦拭正在工作的用电器，容易发生触电事故，故C错误；
D．根据安全用电的原则，开关要连接在火线和用电器之间，故D错误。
故选A。
5．（2024·广东广州·一模）目前市场上有一款带小夜灯（指示灯）的家用电路开关面板售卖。当
接通开关以后，指示灯发亮，对应的电灯也工作；小夜灯烧坏了，按下开关以后，对应的电灯也可以继
续工作，根据上面的描述，下列四幅图中，符合该面板的接线图是（ ）。
A． B．C． D．
【答案】C。
【解析】由题意可得，开关一端应该与火线相连，且由于小夜灯烧坏了，按下开关以后，对应的电
灯也可以继续工作，所以指示灯和电灯应该并联，开关位于干路上，故ABD不符合题意，C符合题意。
故选C。
6．（2024·四川宜宾·一模）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．图甲：电灯、开关的连接符合安全用电原则
B．图乙：空气开关跳闸，一定是家庭电路发生短路造成的
C．图丙：同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾
D．图丁：人会触电，此时空气开关会切断电路
【答案】C。
【解析】A．为了保证用电安全，家庭电路中控制灯泡的开关应接在火线和灯泡之间，图甲中，电
灯、开关的连接不符合安全用电原则，故A错误；
B．空气开关跳闸，可能是家庭电路发生短路造成的，也可能是用电器总功率过大造成的，故B错
误；
C．同时使用的用电器不能太多，否则会因为电路总功率过大而引起总电流过大，使得导线中产生的
热量较多而导致线路老化，甚至发生火灾，故C正确；
D．人站在绝缘板凳上，双手同时触摸火线、零线，电流不会导向大地，图中电流是从火线经过人体
到零线，人会触电，但此时由于人充当用电器的作用，空气开关不会切断电路，故D错误。
故选C。
7．（2024·广西梧州·二模）近年电动车在楼道、室内充电造成火灾事故频发。下列做法符合安全
用电原则的是（ ）。
A．电动车充电时着火应立即切断电源
B．电动车充电时着火可用水来灭火
C．电动车充电线绝缘皮破损后不可继续使用
D．电动车充电插口可以用湿布擦去表面尘土
【答案】AC。
【解析】A．电动车发生火灾时，应立即切断电源，再灭火，故A符合题意；
B．生活中的水是导体，电动车充电时着火不能用水来灭火，否则人有触电危险，故B不符合题意；C．充电线的绝缘皮破损时，应及时更换，继续使用，容易发生触电事故，故C符合题意；
D．生活中的水是导体，所以用湿布擦电动车充电插口，易造成触电，故D不符合题意。
故选AC。
8．（23-24九年级下·辽宁沈阳·阶段练习）如图所示的图片是一些用电场景与标识，以下关于四
幅图片的描述中符合安全用电与保护原则的是（ ）。
A． 同时将双手分别接触裸露的火线和零线
B． 远离有此标志的设备
C． 雷雨天不在树下避雨
D． 家庭电路中安装熔断器
【答案】BCD。
【解析】A．同时将双手分别接触裸露的火线和零线会形成双线触电，是很危险的。故A不符合题
意；
B．安全用电的基本原则是：不靠近高压带电体，不接触低压带电体，图中为高压带电体，应远离。
故B符合题意；
C．雷雨天在树下避雨易诱发雷击，所以不能在大树下避雨。故C符合题意；
D．家庭电路中应在总开关的后面安装熔断器，图中连接正确。故D符合题意。
故选BCD。
9．（23-24九年级下·海南海口·期中）如图所示，关于家庭电路和安全用电，下列说法正确的是
（ ）。
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．断开开关后，用试电笔接触A点时，氖管不发光D．若空气开关“跳闸”，一定是电路的总功率过大
【答案】BC。
【解析】A．电冰箱接入三孔插座后，电冰箱和灯都能正常工作，并且互不影响，所以灯与电冰箱是
并联的，故A错误；
B．电冰箱接入三孔插座能使金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故B正确；
C．断开开关，A点与零线连接，用试电笔接触A点时，氖管不发光，故C正确；
D．若空气开关“跳闸”，可能是电路发生短路，可能是电路的总功率过大，故D错误。
故选BC。
10．（2024·河南商丘·一模）下列关于家庭电路与安全用电的说法正确的是（ ）。
A．更换家庭电路中的灯泡时，一定要断开开关
B．家用电线外都有一层绝缘材料，可以在家用电线上晾晒衣服
C．家庭电路中空气开关跳闸，可能是接入用电器过多，总功率过大
D．使用试电笔时，不能接触试电笔上的任何金属部分
【答案】AC。
【解析】A．更换家庭电路中的灯泡时，为了防止触电，要断开开关，故A正确；
B．湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故B错
误；
C．电路中电流过大的原因：短路或用电器的总功率过大，家庭电路中空气开关跳闸，可能是家庭电
路中接入用电器总功率过大，故C正确；
D．使用测电笔时，手要接触笔尾金属体，故D错误。
故选AC。
二、填空题
11．（2024·山东东营·模拟预测）如图所示，小梦的爷爷把电水壶的三线插头中间的铜片拆除，
以便能在墙壁上的两孔插座上使用，这种使用方法是 （选填“安全”或“不安全”）的，判断的
理由是： 。
【答案】不安全；这样使用插头会使电水壶的外壳不能接地，容易出现触电事故。
【解析】[1][2]根据题意可知：把电水壶的三线插头中间的铜片拆除，以便能在墙壁上的两孔插座
上使用，这样使用插头会使电水壶的外壳不能接地，是不安全的，容易出现触电事故。
12．（2024·河北张家口·二模）小明发现家中电热水壶使用的是三脚插头，如图所示，其中标有
“E”字样的插脚与用电器的 相连；请你举出一条家庭生活中符合安全用电原则的做法：
。【答案】金属外壳；见解析。
【解析】[1]标有“E”字样的插脚连接地线，应与用电器的金属外壳相连，防止外壳带电产生触电
事故。
[2]安全用电做法有很多，如：不在同一个插座上同时使用多个用电器、不用湿手触摸电器、不乱拉
乱接电线等。
13．（2024·河北·二模）如图所示，小华在使用中发现：插线板上的指示灯在开关断开时不发
光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示
灯和开关是 的（选填“串联”或“并联”）。电水壶使用时应使用三孔插座，使其金属外壳与
（选填“火线”、“零线”或“大地”）相连，水壶的壶嘴和壶身一样高，二者构成了一个 。
【答案】串联；大地 ；连通器。
【解析】[1]插线板上的指示灯在开关断开时不发光，开关闭合时指示灯发光，说明指示灯与开关相
互影响，两者串联。
[2]电水壶使用时应使用三孔插座，使其金属外壳与大地相连，防止漏电时，出现触电现象。
[3]水壶的壶嘴和壶身一样高，二者开口，之间相连通，是连通器。
14．（2024·安徽安庆·三模）如图所示为部分家庭电路示意图，分别将一个开关和一个LED灯安
装在虚线柜位置，则开关应安装在位置 （选填“1”或“2”）处。
【答案】1。
【解析】在家庭电路中，开关应控制用电器，并且与用电器串联。根据题意知道，开关应控制LED
灯，所以开关应和LED灯串联，并且接在火线和LED灯之间，故开关应安装在位置1处。
15．（2024·安徽·模拟预测）家庭装修中离不开插座安装。如图所示，若插座安装正确，能使测
电笔氖管发光的孔是 （选填“①”“②”或“③”）。【答案】③。
【解析】如图所示的家庭电路中用到的三孔插座中，中间的①孔是接地线的插孔，左侧的②孔是三
孔插座与零线连通的插孔，右侧的③孔是三孔插座与火线连通的插孔，所以能使测电笔氖管发光的孔是
③。
16．（2024·吉林·一模）如图所示，有居民将电线插座悬挂至室外，给电瓶车充电，这种“飞
线”充电方式存在安全隐患．其一，夜晚气温下降，水蒸气液化成小水珠附着在插座内部，含有杂质的
水会导致电路发生 ；其二，悬挂于室外的电线与窗台、外墙等摩擦，绝缘皮易破损，人体接触
线绝缘皮破损处，导致触电。
【答案】短路；火。
【解析】[1]含杂质的液态水是导体，插座进水后就会将火线与地线连接成通路造成短路。
[2]家庭电路中，一般情况下，人体只要接触火线破损处就会发生触电事故，若只接触零线不会发生
触电，因此悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处，
导致触电事故。
17．（2023·黑龙江哈尔滨·一模）如图是常用的一个插线板。小德在使用中发现：插线板上的指
示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。
根据上述现象可知指示灯、插孔上的用电器以及开关的连接方式是 ，使用三脚插头和三孔插座，
目的是将用电器的金属外壳与 相连，防触电。
【答案】见解析；大地。
【解析】[1]插线板上的开关断开时指示灯不发光，插孔不能提供工作电压；而在开关闭合时指示灯
发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压，说明开关同时
控制指示灯和插孔，指示灯和插孔互不影响，指示灯和插孔是并联的，然后整体和开关串联。
[2]使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器
的金属外壳通过地线与大地相连，能防止人体触电。
18．（2024·河北张家口·一模）通常情况下，家庭电路中各个用电器的连接方式是 。如图甲、乙所示，分别为小明家部分家庭电路示意图和电能表表盘，他将电吹风插入插座使其单独工作，测
得1min内电能表转盘转了75转，则电吹风消耗的功率为 W。拔掉电吹风的插头，只闭合开关S，
台灯不亮，保险丝熔断，原因是 。
【答案】并联；1500；台灯短路（电流过大也给分）。
【解析】[1]根据家庭电路的知识可知，通常情况下，家庭电路中各个用电器的连接方式是并联。
[2]将电吹风插入插座使其单独工作，1min内电能表转盘转了75转，则这段时间内电吹风消耗的电
能
电吹风消耗的功率
[3]短路和总功率过大都会导致家庭电路中电流过大，保险丝熔断，根据题意可知，拔掉电吹风的插
头，只闭合开关S，台灯不亮，保险丝熔断，原因是台灯发生短路（电流过大）。
三、作图题
19．（21-22九年级上·广东清远·期末）如图所示是生活中一种插线板，在使用中发现：插线板上
的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工
作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指
示灯、电阻和插孔的连接方式，并与电源线接通。
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，
灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题可知，如果指示
灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；开关接在指示灯、插座和火线之间控制火线使用更安全；由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分压；三
孔插座的接法是左零右火上接地，如图所示：
20．（2024·山东济宁·二模）请用笔画线表示导线连接电路，要求：开关断开时，螺口灯熄灭，
但三孔插座仍能提供电压（三孔插座准备接大功率用电器）。
【解析】三孔插座的左孔接零线，右孔串联保险丝后接火线，上孔接地线；灯泡接法：火线进入开
关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不
会发生触电事故。既能控制灯泡，又能更安全。如图所示：
21．（2024·陕西咸阳·模拟预测）学校走廊上有一盏灯，只有在环境变暗的时候，我们发出声音
灯才会亮起，用笔画线代替导线，将图中两个开关、电灯接入家庭电路中。
【解析】只有在光线很暗且有声音时灯才亮说明两开关不能独立工作、相互影响即为串联；故灯泡
与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套，如图所示：四、综合题
22．（2024·江苏连云港·模拟预测）科学与生活密切相关，学好科学可以帮助我们解决生产、生
活中的问题。
（1）家庭电路中，灯泡和控制此灯泡的开关之间是 联的；洗衣机工作时，金属外壳要接
。
（2）如图甲所示，是小明家书房的一个两孔插座，他用测电笔测试插座的A孔，氖管发光，当把乙
图的台灯接入电路时，将插头的 （选填：“C”或“D”）插脚插入A孔更安全。
【答案】串；接地；D。
【解析】（1）[1]在家庭电路中，开关与灯泡串联的时候才能控制灯泡所在电路的通断，所以控制
灯泡的开关应与灯泡串联。
[2]洗衣机的金属外壳与地线相连，防止万一漏电时人接触金属外壳发生触电事故。
（2）[3]由题意知，用试电笔测试插座的A孔，氖管发光，说明A孔和火线相通，而开关应与照明电
路的火线相连，当断开开关时人接触灯不会发生危险，所以应将插头D插脚插入A孔更安全。
23．（2024·广东中山·二模）图甲是一台储水式电热水器外观，图乙是热水器剖面图。热水器的
内胆是密封的，里面有两个通到外部的水管，a是热水出水管，b是冷水进水管。c和d是两个外层包有
绝缘材料的电加热管，利用它对水箱中的水进行加热。长时间使用热水器可能导致绝缘部分破损，使热
水器中的外壳和水带电，从而造成触电事故。所以国家规定电热水器须采用接地、漏电保护器、防电墙
等多重保护措施。
（1）热水器加热管里电阻丝的电阻要大、熔点要 （选填“高”或“低”）；
（2）如图甲所示，在热水管和冷水管交会处安有一个水龙头。水龙头的手柄做得较长，这个水龙头的手柄相当于一个 （选填“省力”、“费力”或“等臂”）杠杆；
（3）若电热水器水箱容量为50L，额定功率 ，不考虑热量损失，正常工作时，将水从 加
热至 ，至少需要的时间为 s ；
（4）考虑到用电安全，电热水器应使用 （选填“两孔”或“三孔”）插座，且进、出水
管口都装有防电墙。防电墙的内部结构如图丙所示，流经其中的水沿着内部隔片螺旋流动。已知粗细均
匀水柱的电阻跟它的长度成正比，跟它的横截面积成反比。所以与普通水管里的水柱相比，防电墙内的
水柱更细更长，从而使防电墙内水的电阻 （选填“变大”、“变小”或“不变”）；
（5）若丁图中人体的电阻为 ，防电墙电阻为 ，当丁图所示地线失效时（地线上已画上
“×”），此防电墙 （选填“能”或“不能”）保证该人的安全；

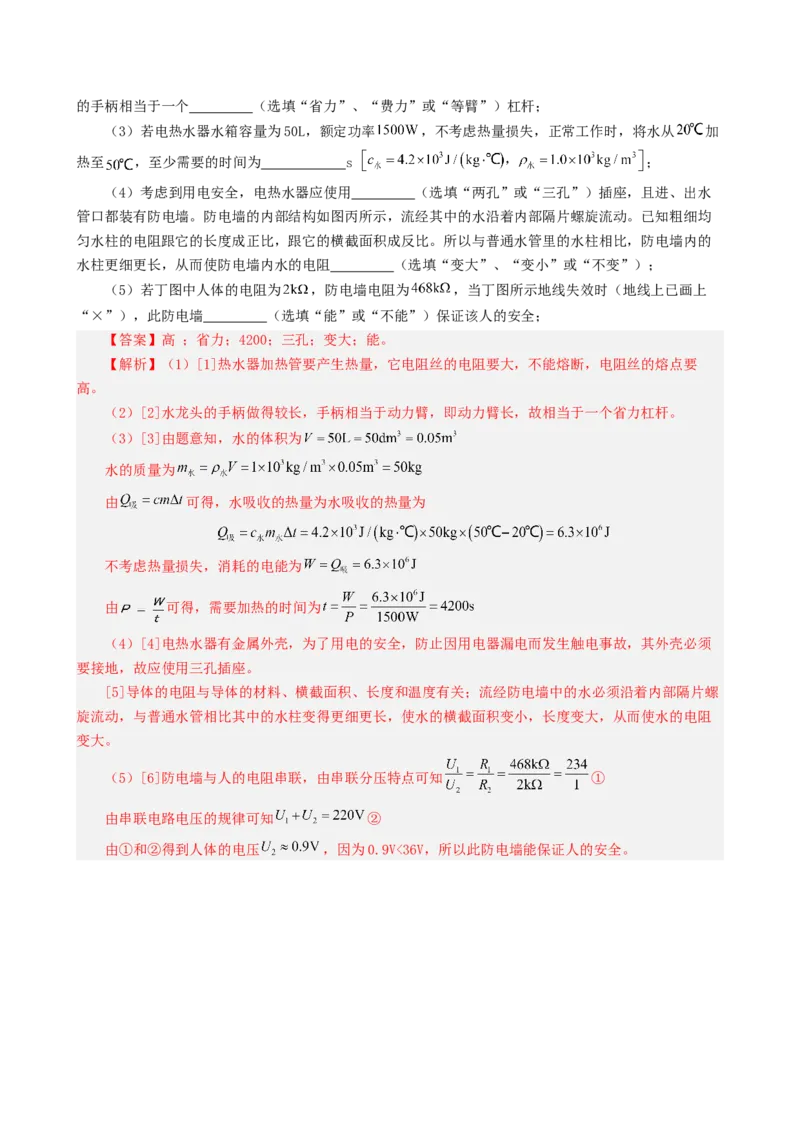

【答案】高 ；省力；4200；三孔；变大；能。
【解析】（1）[1]热水器加热管要产生热量，它电阻丝的电阻要大，不能熔断，电阻丝的熔点要
高。
（2）[2]水龙头的手柄做得较长，手柄相当于动力臂，即动力臂长，故相当于一个省力杠杆。
（3）[3]由题意知，水的体积为
水的质量为
由 可得，水吸收的热量为水吸收的热量为
不考虑热量损失，消耗的电能为
由 可得，需要加热的时间为
（4）[4]电热水器有金属外壳，为了用电的安全，防止因用电器漏电而发生触电事故，其外壳必须
要接地，故应使用三孔插座。
[5]导体的电阻与导体的材料、横截面积、长度和温度有关；流经防电墙中的水必须沿着内部隔片螺
旋流动，与普通水管相比其中的水柱变得更细更长，使水的横截面积变小，长度变大，从而使水的电阻
变大。
（5）[6]防电墙与人的电阻串联，由串联分压特点可知 ①
由串联电路电压的规律可知 ②
由①和②得到人体的电压 ，因为0.9V<36V，所以此防电墙能保证人的安全。
