第二节 家庭电路中电流过大的原因（附答案）
一、单选题(本大题共10小题)
1．关于家庭电路和安全用电，下列说法正确的是（ ）
A.使用试电笔时，手指不能碰到笔尾金属体
B.家庭电路中，熔丝熔断后可以用铜丝代替
C.家庭电路中，必须安装空气开关或保险丝等保险装置
D.家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的

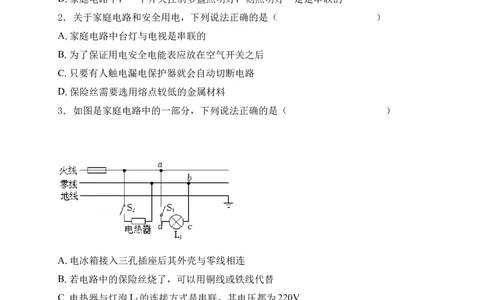

2．关于家庭电路和安全用电，下列说法正确的是（ ）
A.家庭电路中台灯与电视是串联的
B.为了保证用电安全电能表应放在空气开关之后
C.只要有人触电漏电保护器就会自动切断电路
D.保险丝需要选用熔点较低的金属材料
3．如图是家庭电路中的一部分，下列说法正确的是（ ）
A.电冰箱接入三孔插座后其外壳与零线相连
B.若电路中的保险丝烧了，可以用铜线或铁线代替
C.电热器与灯泡L 的连接方式是串联，其电压都为220V
1
D.当开关S 闭合后，发现灯L 不亮，用测电笔测试c、d两点时，氖管都发光，测试
1 1
a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路
4．如图甲所示是小明自制的台灯，图乙所示是台灯的电路图，现将台灯的插头A、B
分别插入家庭电路的插座D、C两个孔中（如图丙），闭合开关S 和S，发现灯泡L
1 1
不亮、L正常发光，电路中
开关及导线良好，用测电笔检测M点，氖管不发光，再检测N点，氖管发光，下列有关故障和安全用电的说法正
确的是（ ）
A.进户零线断路 B.灯泡L 断路
1
C.使用测电笔时手不能接触测电笔的笔尾金属电极
D.站在地面上的人，接触到P点时会触电

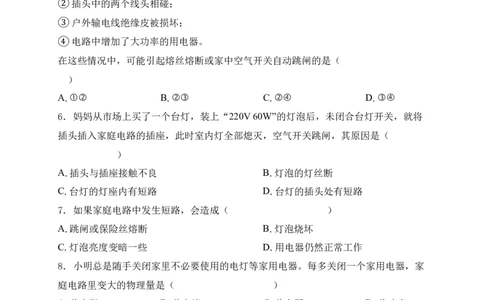

5．对于家庭电路，经常会遇到这样一些情况：
开关中的两个线头相碰；
插头中的两个线头相碰；
①
户外输电线绝缘皮被损坏；
②
电路中增加了大功率的用电器。
③
在这些情况中，可能引起熔丝熔断或家中空气开关自动跳闸的是（
④
）
A.①② B.②③ C.②④ D.③④
6．妈妈从市场上买了一个台灯，装上“220V 60W”的灯泡后，未闭合台灯开关，就将
插头插入家庭电路的插座，此时室内灯全部熄灭，空气开关跳闸，其原因是（
）
A.插头与插座接触不良 B.灯泡的灯丝断
C.台灯的灯座内有短路 D.台灯的插头处有短路
7．如果家庭电路中发生短路，会造成（ ）
A.跳闸或保险丝熔断 B.灯泡烧坏
C.灯泡亮度变暗一些 D.用电器仍然正常工作
8．小明总是随手关闭家里不必要使用的电灯等家用电器。每多关闭一个家用电器，家
庭电路里变大的物理量是（ ）
A.总电阻 B.总电流 C.总电压 D.总功率
9．2010年诺贝尔物理学家奖颁发给了发现石墨烯的两位俄裔科学家，石墨烯是目前世
界上最薄、最坚硬的纳米材料，它的熔点超过3000 ，它具有优良的导电性和导热性
等性质，根据石墨烯的性质，你认为石墨烯不能用来制成（ ）
℃
A.高压输电线 B.冲击钻的钻头 C.家用保险丝 D.电饭锅的锅胆
10．关于家庭电路，下列说法正确的是（ ）
A.空调的耗电量一定比台灯大B.路灯同时亮同时灭，一定是并联
C.电能表能测量用电器总电功率
D.空气开关“跳闸”一定是出现了短路
二、填空题(本大题共7小题)
11．如图所示，当所有开关闭合后，输电线因电流过大而燃烧起来，像这种产生电流
过大的原因是_____________________（选填“总功率过
大”或“发生短路”）。新建楼房的供电线路为避免这
种情况，应安装__________________（选填“空气开
关”或“漏电保护器”）。

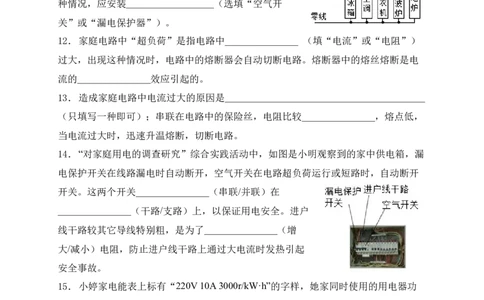

12．家庭电路中“超负荷”是指电路中_______________ （填“电流”或“电阻”）
过大，出现这种情况时，电路中的熔断器会自动切断电路。熔断器中的熔丝熔断是电
流的_______________效应引起的。
13．造成家庭电路中电流过大的原因是_________________________________________
（只填写一种即可）；串联在电路中的保险丝，电阻比较_______________，熔点低，
当电流过大时，迅速升温熔断，切断电路。
14．“对家庭用电的调查研究”综合实践活动中，如图是小明观察到的家中供电箱，漏
电保护开关在线路漏电时自动断开，空气开关在电路超负荷运行或短路时，自动断开
开关。这两个开关_______________（串联/并联）在
_______________（干路/支路）上，以保证用电安全。进户
线干路较其它导线特别粗，是为了_______________（增
大/减小）电阻，防止进户线干路上通过大电流时发热引起
安全事故。
15．小婷家电能表上标有“220V 10A 3000r/kW·h”的字样，她家同时使用的用电器功
率不能超过_______________W；当家中用电器全部工作时，电能表1min转45r。由此
可估算出她家所有用电器的总功率为_______________W。若保险丝熔断，家中没有
10A保险丝，只有5A保险丝，则可以将两根5A保险丝_______________（选填：串
联、并联）使用。
16．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路
_______________，空气开关跳闸；实际线路中发生接触不良是很危险的，应尽量避
免。下面四种硬导线与螺钉压按式接线柱接法中（箭头方向表示拧紧螺钉的方向）不容易造成接触不良的是_______________。

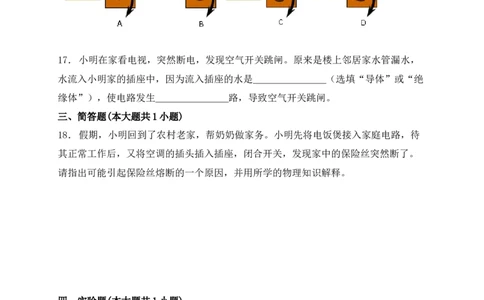

17．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，
水流入小明家的插座中，因为流入插座的水是_______________（选填“导体”或“绝
缘体”），使电路发生_______________路，导致空气开关跳闸。
三、简答题(本大题共1小题)
18．假期，小明回到了农村老家，帮奶奶做家务。小明先将电饭煲接入家庭电路，待
其正常工作后，又将空调的插头插入插座，闭合开关，发现家中的保险丝突然断了。
请指出可能引起保险丝熔断的一个原因，并用所学的物理知识解释。
四、实验题(本大题共1小题)
19．认识短路的危害
【设计实验】
目的：认识短路的危害
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯
泡、导线、电流表（演示电流表，0～5A档）
【进行实验】（1）在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电
路；
（2）当开关闭合时，灯泡________（填“发光”或“不发光”），电流表________
（填“有”或“无”）示数。
（3）断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到
________；
A. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B. 电流表的指针无示数，保险丝不会熔断
C. 电流表读数稳定不变，灯泡正常发光
D. 电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电
流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，
在电流相同时，导体的电功率跟电阻成____比，所以保险丝的电功率比铜丝的电功率
大得多，使保险丝的温度升高，这实际是我们学过的电流的____效应。
第二节 家庭电路中电流过大的原因答案
1．C 2．D 3．D 4．B 5．C 6．D 7．A 8．A 9．C 10．B
11．总功率过大 空气开关
12． 电流 热
13．短路（或用电器的总功率过大） 大
14．串联 干路 减小15．2200 900 并联
16．短路 C
17．导体 短
18．家庭电路中保险丝熔断是电流过大引起的，造成电流过大的原因可能是短路，也
可能是用电器的总功率过大；本题中，电饭锅和空调都属于大功率用电器，因此，同
时工作时总功率过大，是造成电路中电流过大的最可能的原因
19．（2）发光； 有；（3）A； 很大；相同；正；热
