19.1 家庭电路
一、家庭电路的组成
1．家庭电路是由_______、______、______、______、____、____、______组成的。
【答案】进户线，电能表，总开关，保险装置，插座，开关，用电器。
【详解】家庭电路是由进户线、电能表、总开关、保险装置、插座、开关、用电器组成的。

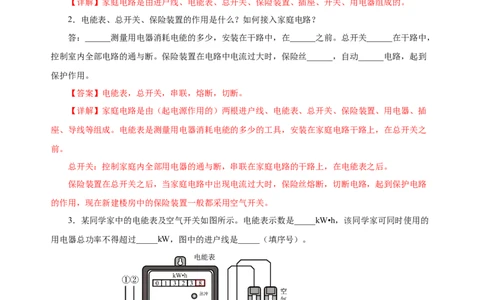

2．电能表、总开关、保险装置的作用是什么？如何接入家庭电路？
答：______测量用电器消耗电能的多少，安装在干路中，在______之前。总开关______在干路中，
控制室内全部电路的通与断。保险装置在电路中电流过大时，保险丝______，自动______电路，起到
保护作用。
【答案】电能表，总开关，串联，熔断，切断。
【详解】家庭电路是由（起电源作用的）两根进户线、电能表、总开关、保险装置、用电器、插
座、导线等组成。电能表是测量用电器消耗电能的多少的工具，安装在家庭电路干路上，在总开关之
前。
总开关：控制家庭内全部用电器的通与断，串联在家庭电路的干路上，在电能表之后。
保险装置在总开关之后，当家庭电路中出现电流过大时，保险丝熔断，切断电路，起到保护电路
的作用，现在新建楼房中的保险装置一般都采用空气开关。
3．某同学家中的电能表及空气开关如图所示。电能表示数是_____kW•h，该同学家可同时使用的
用电器总功率不得超过_____kW，图中的进户线是_____（填序号）。
【答案】1323.8，8.8，①②。
【详解】由图中电能表读数为1323.8 kW•h；
由电能表上的标识220V 10(40)A可知：P=UI=220V×40A=8800W=8.8kW
用户进户线直接接入电能表，然后再接用户总开关，所以①②是进户线。

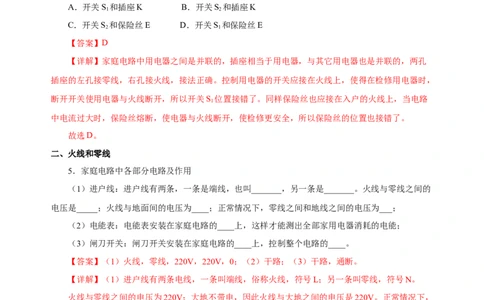

4．在如图所示的家庭电路中，接错的元件是（ ）
A．开关S 和插座K B．开关S 和插座K
1 2
C．开关S 和保险丝E D．开关S 和保险丝E
2 1
【答案】D
【详解】家庭电路中用电器之间是并联的，插座相当于用电器，与其它用电器也是并联的，两孔
插座的左孔接零线，右孔接火线，接法正确。控制用电器的开关应接在火线上，使得在检修用电器时，
断开开关使用电器与火线断开，所以开关S 位置接错了。同样保险丝也应接在入户的火线上，当电路
1
中电流过大时，保险丝熔断，使电器与火线断开，使检修更安全，所以保险丝的位置也接错了。
故选D。
二、火线和零线
5．家庭电路中各部分电路及作用
（1）进户线：进户线有两条，一条是端线，也叫_______，另一条是_______。火线与零线之间的
电压是_____；火线与地面间的电压为____；正常情况下，零线之间和地线之间的电压为___；
（2）电能表：电能表安装在家庭电路的____上，这样才能测出全部家用电器消耗的电能；
（3）闸刀开关：闸刀开关安装在家庭电路的____上，控制整个电路的____。
【答案】（1）火线，零线，220V，220V，0；（2）干路；（3）干路，通断。
【详解】（1）进户线有两条电线，一条叫端线，俗称火线，符号L；另一条叫零线，符号N。
火线与零线之间的电压为220V；大地不带电，因此火线与大地之间的电压是220V。正常情况下，
零线和大地都不带电，故零线之间和地线之间的电压为0。
（2）家庭电路各用电器之间是并联的，为了能测出全部家用电器消耗的电能，故需要将电能表安
装在家庭电路的干路上。
（3）闸刀开关即总开关，控制整个电路的通断，家庭电路各用电器之间是并联的，故安装在家庭
电路的干路上。
6．一种试电笔的构造如图所示，下列说法正确的是（ ）A．使用试电笔时手可以接触笔尖
B．当氖管发光时有微弱电流通过人体
C．试电笔中的电阻可以用铁丝代替
D．使用试电笔时手不要接触笔卡
【答案】B

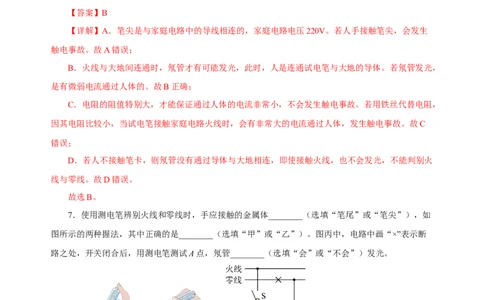

【详解】A．笔尖是与家庭电路中的导线相连的，家庭电路电压220V。若人手接触笔尖，会发生
触电事故。故A错误；
B．火线与大地间连通时，氖管才有可能发光，此时，人是连通试电笔与大地的导体。若氖管发光，
是有微弱电流通过人体的。故B正确；
C．电阻的阻值特别大，才能保证通过人体的电流非常小，不会发生触电事故。若用铁丝代替电阻，
因其电阻比较小，当试电笔接触家庭电路火线时，会有非常大的电流通过人体，发生触电事故。故C
错误；
D．若人不接触笔卡，则氖管没有通过导体与大地相连，即使接触火线，也不会发光，不能判别火
线与零线。故D错误。
故选B。
7．使用测电笔辨别火线和零线时，手应接触的金属体________（选填“笔尾”或“笔尖”），如
图所示的两种握法，其中正确的是________（选填“甲”或“乙”）。图丙中，电路中画“×”表示断
路之处，开关闭合后，用测电笔测试A点，氖管________（选填“会”或“不会”）发光。
【答案】笔尾，甲，会。
【详解】在使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体；当笔尖接触检测导线时，
氖管发光的是火线，氖管不发光的是零线，故甲正确。开关闭合后，用测电笔测试电路中A，A点与火线相连，故氖管会发光。
8．用测电笔分别测家庭电路的A、B两条输电线，如图所示，只有接触A时测电笔氖管发光，请
用笔画线表示导线，将图中的电灯及开关正确接入电路中。
【答案】见右图。
【详解】家庭电路中，能使测电笔氖管发光的是火线。则A为火线，B为零线。灯泡的接法：火
线首先接开关，再接灯泡的金属点；零线直接接灯泡的螺旋套。如图所示。
三、三线插头和漏电保护器

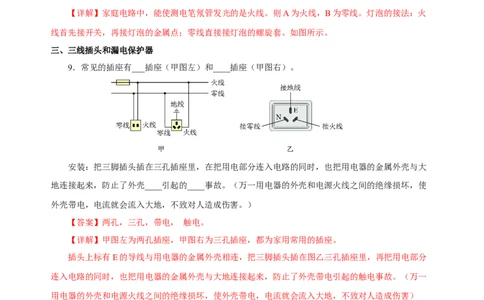

9．常见的插座有___插座（甲图左）和____插座（甲图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大
地连接起来，防止了外壳____引起的____事故。（万一用电器的外壳和电源火线之间的绝缘损坏，使
外壳带电，电流就会流入大地，不致对人造成伤害。）
【答案】两孔，三孔，带电， 触电。
【详解】甲图左为两孔插座，甲图右为三孔插座，都为家用常用的插座。
插头上标有E的导线与用电器的金属外壳相连，把三脚插头插在图乙三孔插座里，再把用电部分
连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。（万一
用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害）
10．如图所示是一个住宅户内的配电系统方框图，当吊灯正常发光时，用试电笔接触P处的导线
氖管_________发光（选填“会”或“不会”）；当站在地上的人不小心用手指接触到插孔M内的金属
片时，_________（选填“空气开关”或“漏电保护器”）会迅速切断电流，对人身起到保护作用；N
处应安装的家庭电路元件为________。
【答案】会，漏电保护器，电能表。
【详解】图中P处为火线，正常状况下，用试电笔接触P点氖管会发光。
三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线，因此图中M点与火线相连。漏电保护器只有在电路发生漏电或有人触电时才会切断电源，当站在地上的人不小心用手指接触到插孔M
内的金属片时，电流会从大地导走，此时漏电保护器会迅速切断电流，对人身起到保护作用。
输电线进户后首先接到电能表上，接下来是全户用电的总开关，故N处应安装的家庭电路元件为
电能表。
11．如图所示是安装了漏电保护器的家庭电路。当图中三只用电器正常工作时，电流I ______I ，
A B
I ______I ，当家电维修人员在图中C处不慎触电时，I ______I ，漏电保护器会迅速切断电路，起到保
A C A B
护电路的作用（以上均选填：“>”“=”或“<”）。
【答案】=，>，>。
【详解】判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会
切断电路，如果不相等就会切断电路；因此当图中三只用电器正常工作时，AB在干路中，C在支路中，
由并联电路电流的规律可知
I =I ，I ＞I
A B A C
当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电
流比A处的小，即I ＞I
A B
因此漏电保护器会切断电路。
12．用测电笔可辨别火线和零线，使氖管发光的是 _______（选填“火线”或“零线”）。如图
所示，闭合开关后，电灯正常发光，用测电笔测试图中的a、b两点，能使氖管发光的点为______（选
填“a”或“b”或“a和b”，下同）；电灯工作一段时间后，进户线零线断路，用测电笔测试图中的
a、b两点，能使氖管发光的点为________。【答案】火线，b，a和b。
【详解】当测电笔的氖管发光时，说明测电笔的笔尖金属体接触的是火线。
若开关闭合后电灯正常发光，用测电笔分别接触a、b两点时，b点与火线接触，能使测电笔发光；
a点与零线接触，不能使测电笔发光。
若进户线的零线发生断路，a、b两点都与火线相连，则这两点都会使氖管发光。
13．如图所示，在遵守安全用电原则的前提下，用笔画线代替导线将图中引出线a、b、c、d、e、
f正确连入家庭电路中（开关只控制灯泡）。
【答案】见右图。
【详解】三孔插座的右孔已经连接火线，左孔接零线，上面的孔连接地线；开关只控制灯泡，火
线先接入开关，再接入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示。
14．电热水壶是利用电流的_____效应工作的。小明家要购买一只电热水壶，他发现某商场有容积
相同、额定电压均为220V、额定功率分别为800W、1000W、1200W和1500W的四种电热水壶。家中
给电热水壶供电插座的额定电流是5A，要想烧水快又能安全用电，小明应选购______W的电热水壶。
如图电热水壶的插头中插脚①较长，插头插入插座时，可确保电热水壶的金属外壳先接触_____线，避
免触电事故。
【答案】热，1000，地。
【详解】电流通过电阻时会产生热量，电热水壶是利用电流的热效应工作的。
额定功率为1000W电热水壶的额定电流为P 1000W
I = 甲 = =4.55A
甲 U 220V
额定功率为1500W电热水壶的额定电流为
P 1200W
I = 乙 = ≈5.45A
乙 U 220V
室内插座的额定电流是5A，额定功率为1200W电热水壶的额定电流大于插座的额定电流，额定功
率为1000W电热水壶的额定电流小于插座的额定电流，所以应该选用1000W的。
插头制作的长一些，可以使用电器在与火线接通之前先使外壳与地线相通，在拔插头时，先使插
头与火线相脱离，防止触电事故的发生。
15．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（ ）
A．图中两盏灯与其对应控制开关的连接都是正确的
B．使用洗衣机时任意选择插座C或D都能保证用电安全
C．若AB间发生断路，则用测电笔检查插座C的各个插孔，测电笔的氖管都不发光
D．闭合开关S 后灯L 不亮，用测电笔检查插座D两孔发现氖管都发光，则故障可能是进户零线
2 2
断路
【答案】D
【详解】A．为了保证用电安全，控制灯泡的开关应连接在火线与灯泡之间，即开关应控制火线；
图中两个开关都控制的是零线，是错误的，故A错误；
B．使用洗衣机时应选择三孔插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产生伤害，
故B错误；
C．若图中AB之间发生断路，则插座C的右孔仍与火线接通，所以，用测电笔检查插座C的各个
插孔时，其右孔可以使氖管发光，其余两孔因分别接的是零线与地线，则不能使氖管发光，故C错误；
D．闭合开关S 后发现灯L 不亮，说明有断路故障；用测电笔检查插座D两孔发现氖管都发光，
2 2
这说明这两个孔与火线之间都是接通的（即火线没有问题），且此时插座D的左孔通过灯L 与火线接
2
通，所以故障可能是进户零线断路故D正确。
故选D。16．（2022·山东烟台·统考中考真题）在家庭电路中，电灯、电视机、空调等各种用电器之间的连
接方式是______，为了防止触电事故的发生，应该把用电器的开关安装在______（选填“火线”或
“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是_____（选填
“甲”或“乙”）。
【答案】并联，火线，甲。
【详解】家庭电路中各用电器需要独立工作，相互不影响，所以连接方式是并联的。
为了防止触电事故的发生，当用电器开关断开时，确保用电器没有电，所以应该把开关安装在火
线上。
使用试电笔时，笔尖金属体接触被测导线，手接触笔尾金属体，确保测量火线时，电流经过试电
笔、人体到大地形成闭合回路，使氖管发光，就可以辨别火线和零线了。
17．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，
请在图乙中将对应的电路连接完整，并符合安全用电原则。
【答案】见下图。
【详解】三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在
右孔与火线之间，如图所示：
18．（2023·四川泸州·统考中考真题）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路
及其使用的下列认识，正确的是（ ）A．图中两盏灯泡与其对应控制开关的连接都是正确的
B．电冰箱的插头地线插脚脱落，仍可插入插座P长期使用
C．如果灯泡L 不能正常工作，则插座Q也一定不能正常工作
2
D．断开开关S，正确使用验电笔检查灯泡L 两端接线柱，氖管都不会发光
2 2
【答案】D
【详解】A．为了保证用电安全，控制灯泡的开关应连接在火线与灯泡之间，即开关应控制火线，
图中S 控制的是零线，故A错误；
1
B．电冰箱的插头地线插脚脱落，插入插座P，若电冰箱漏电，会引起触电事故，故B错误；
C．灯泡L 与插座Q是并联的，如果灯泡L 不能正常工作，则插座Q还可以正常工作，故C错误；
2 2
D．图中S 控制的是火线，开关断开，灯L 不带电，若断开开关S，正确使用验电笔检查灯泡L
2 2 2 2
两端接线柱，氖管都不会发光，故D正确。
故选D。
19．（2023·湖南益阳·统考中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接
都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
【答案】C
【详解】A．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；
B．插座的接法是左零右火，故a为火线，b为零线，故B错误；C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，
人接触到灯泡而触电，故C正确；
D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。
故选C。
20．（2022·山东淄博·统考中考真题）电热水壶是利用电流的_____效应工作的。小明家要购买一
只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种
电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购_____W
的电热水壶。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先
接触______线，避免触电事故。插头外壳是用橡胶做的，是因为橡胶是______体。
【答案】热，800，地，绝缘。
【详解】电流通过导体时电能转化为内能，这种现象叫电流的热效应。电热水壶是利用电流的热
效应工作的。
容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水
壶供电插座的额定电流是5A，根据P=UI，功率分别为800W和1800W的两种电热水壶正常工作时的
电流分别为
P 800W
I = 1 = ≈3.64A
1 U 220V
1
P 1800W
I = 2 = ≈8.18A
2 U 220V
2
因家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购800W的电热
水壶。
电热水壶较长的插脚与水壶金属外壳相连，插座上①相应的导线与室外的大地相连，因电热水壶
的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触地线，避免触电事故。
