第 3 节 串联和并联
一、串联和并联

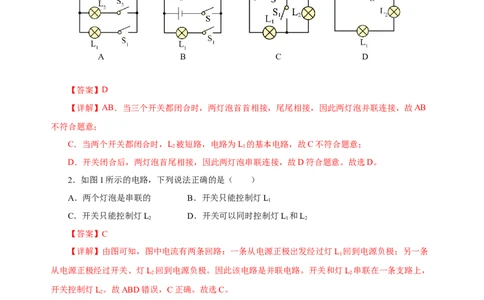

1．如图的四个电路图中，各开关都闭合后，灯泡L 与L 串联的是（ ）
1 2
A B C D
【答案】D
【详解】AB．当三个开关都闭合时，两灯泡首首相接，尾尾相接，因此两灯泡并联连接，故AB
不符合题意；
C．当两个开关都闭合时，L 被短路，电路为L 的基本电路，故C不符合题意；
2 1
D．开关闭合后，两灯泡首尾相接，因此两灯泡串联连接，故D符合题意。故选D。
2．如图1所示的电路，下列说法正确的是（ ）
A．两个灯泡是串联的 B．开关只能控制灯L
1
C．开关只能控制灯L D．开关可以同时控制灯L 和L
2 1 2
【答案】C
【详解】由图可知，图中电流有两条回路：一条从电源正极出发经过灯L 回到电源负极；另一条
1
从电源正极经过开关、灯L 回到电源负极。因此该电路是并联电路。开关和灯L 串联在一条支路上，
2 2
开关控制灯L。故ABD错误，C正确。故选C。
2
图1 图2
3．（多选题）对于如图2所示的电路，下列说法正确的是（ ）A．若S 断开，无论S 是否闭合，小灯泡L、L 均不亮
1 2 1 2
B．闭合S、S 后，电路将发生短路
1 2
C．闭合S、S 后，两灯泡并联
1 2
D．闭合S、S 后，若小灯泡L 灯丝烧断，则L 也不亮
1 2 1 2
【答案】AC
【详解】BCD．由图可知，闭合S、S 后，两灯并联，二者工作互不影响，故C正确，BD错误；
1 2
A．S 在干路上，S 与L 串联，即S 同时控制两灯，S 控制小灯泡L，所以若S 断开，无论S 是
1 2 2 1 2 2 1 2
否闭合，小灯泡L、L 均不亮，故A正确。所以选AC。
1 2
二、连接串联电路和电路并联

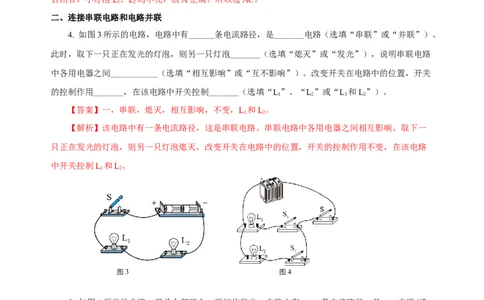

4. 如图3所示的电路，电路中有______条电流路径，是_______电路（选填“串联”或“并联”）。
此时，取下一只正在发光的灯泡，则另一只灯泡_______（选填“熄灭”或“发光”），说明串联电路
中各用电器之间___________（选填“相互影响”或“互不影响”）。改变开关在电路中的位置，开关
的控制作用_______，在该电路中开关控制_______（选填“L”、“L”或“L 和L”）。
1 2 1 2
【答案】一，串联，熄灭，相互影响，不变，L 和L。
1 2
【解析】该电路中有一条电流路径，这是串联电路。串联电路中各用电器之间相互影响。取下一
只正在发光的灯泡，则另一只灯泡熄灭，改变开关在电路中的位置，开关的控制作用不变，在该电路
中开关控制L 和L。
1 2
图3 图4
5. 如图4所示的电路，开关全部闭合，两灯均发光，电路中有_____条电流路径，是____电路(选
填“串联”或“并联”)。此时，取下一只正在发光的灯泡，则另一只灯泡______(选填“熄灭”或
“发光”)，说明并联电路中各用电器之间_____(选填“相互影响”或“互不影响”)。开关S控制
_____，开关S 控制______，开关S 控制_______（均选填“L”、“L”或“L 和L”）。
1 2 1 2 1 2
【答案】两，并联，发光，互不影响，L 和L，L，L。
1 2 1 2
【解析】 这是并联电路，开关全部闭合，两灯均发光，电路中有两条电流路径，两条支路互不影
响，此时，取下一只正在发光的灯泡，则另一只灯泡发光，说明并联电路中各用电器之间互不影响。开关S在干路上，控制L 和L,开关S 控制L，开关S 控制L。
1 2 1 1 2 2
6．画出下面实物图的电路图（画在方框内）。
【答案】见右图。
【详解】由实物图可知，两个灯泡并联，开关S在干路中，控制整个电路，开关S 和L 在一条支
1 1
路，如图所示。

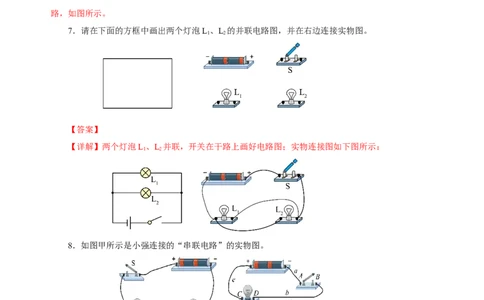

7．请在下面的方框中画出两个灯泡L、L 的并联电路图，并在右边连接实物图。
1 2
【答案】
【详解】两个灯泡L、L 并联，开关在干路上画好电路图；实物连接图如下图所示：
1 2
8．如图甲所示是小强连接的“串联电路”的实物图。
（1）在连接图甲电路的过程中，开关必须__________；
（2）如图甲所示，闭合开关，当两灯亮后，若将L 从灯座上取下，观察到的现象是L_______，
1 2
说明在串联电路中，各用电器之间_________（选填“互不”或“相互”）影响；
（3）如图乙所示，为了形成并联电路且开关同时控制灯L 和L，小强需要把导线c的另一端连接
1 2到电路中的_____点。为了形成并联电路且开关只控制L，导线c的另一端连接到电路中的_____点；
1
（4）如图乙所示，在（3）中连接好的并联电路中，闭合开关，当两灯亮后，若将L 从灯座上取
1
下，观察到的现象是L__________，若将一根导线接在小灯泡L 的两端，会造成________。
2 2
【答案】（1）断开；（2）熄灭，相互；（3）D，A；（4）发光，短路。
【详解】（1）为了保护电路元件，按照电路图连接电路的过程中，开关应该是断开的。
（2）如图甲，两灯串联，电流只有一条路径，当两灯亮后，若将L 从灯座上取下，L 会熄灭，说
1 2
明在串联电路中，各用电器之间相互影响。
（3）为了形成并联电路且开关同时控制灯L 和L，小强需要把导线c的另一端连接到电路中的D
1 2
点，为了形成并联电路且开关只控制L，导线c的另一端连接到电路中的A点。
1
（4）并联电路中各用电器互不影响，因此在（3）中连接好的并联电路中，闭合开关，当两灯亮
后，若将L 从灯座上取下，观察到的现象是L 发光，若将一根导线接在小灯泡L 的两端，电流不经用
1 2 2
电器直接回负极，造成电源短路，这是不允许的。
三、生活中的电路

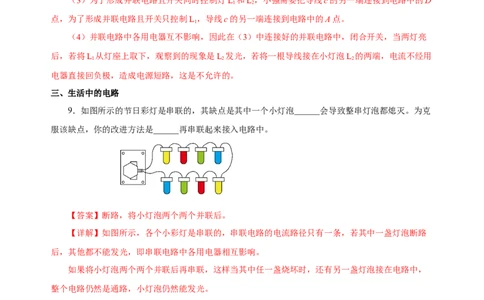

9．如图所示的节日彩灯是串联的，其缺点是其中一个小灯泡______会导致整串灯泡都熄灭。为克
服该缺点，你的改进方法是______再串联起来接入电路中。
【答案】断路，将小灯泡两个两个并联后。
【详解】如图所示，各个小彩灯是串联的，串联电路的电流路径只有一条，若其中一盏灯泡断路
后，其他都不能发光，即串联电路中各用电器相互影响。
如果将小灯泡两个两个并联后再串联，这样当其中任一盏烧坏时，还有另一盏灯泡接在电路中，
整个电路仍然是通路，小灯泡仍然能发光。
10. 下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是（ ）
A. 厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声
控开关、光控开关及灯是串联的
D. 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
【答案】B【解析】A. 厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作，互不影响，因此
他们是并联的，故A正确，不符合题意。
B. 马路两旁的路灯, 虽然晚上同时亮早晨同时灭，但当其中一个灯泡不亮时，其他灯泡仍能继续
工作,互不影响，因此他们是并联的，故B错误，符合题意；
C. 楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮，因此他们是串联的，故C正确，
不符合题意；
D. 家中的照明灯和其他电器可以独立工作，互不影响，他们是并联的，故D正确，不符合题意。
所以选B.
11．如图所示电路，若要使灯和电铃组成并联电路，则需闭合开关 _____，同时闭合开关S、
2
S，则灯 _____，电铃 _____。（选填“工作”或“不工作”）
3
【答案】S、S；不工作；工作。
1 3
【详解】若要使电铃与小灯并联，开关闭合后，电流从电源正极出发，在两个用电器之前分成两
支，分别通过电铃与小灯，之后汇合流回电源负极。故应闭合开关S、S，断开S。
1 3 2
当开关S、S 同时闭合时，因为小灯被短接，电流从电源正极出发，通过电铃后直接通过导线与
2 3
开关流回电源负极。故电铃工作，小灯不工作。
12．请根据如图所示的电路图，在答题卡上画出对应的实物连接图。
【答案】见下图。
【详解】根据电路图可知，该电路为并联电路，开关S在干路中，开关S 控制电铃；根据电路图
1
连接实物图如下所示13．根据实物图画出电路图。
【答案】见右图。
【详解】由实物图可知，电流从正极出发，通过开关S 后开始分支，一支经灯泡L，另一支经灯
1 1
泡L、S，然后两支汇合回到电源负极。如图所示：
2 2
14．在“连接并联电路”的实验中，小英同学用两个不同的小灯泡组成了如图所示的电路。
（1）在连接完最后一根导线时，发现两个灯都同时亮了。则在连接电路时她的错误操作是______；
（2）她改正错误后，闭合开关S发现两灯都亮；断开开关S两灯都不亮。她这步操作得到的结论
是：在并联电路中，______；
（3）继续进行实验，她先后将开关S取下后安装在L、L 所在的支路，并闭合或断开开关观察
1 2
L、L 的发光情况。这步实验是为了探究______；
1 2
（4）小亮在观察了她的实验过程后，认为她的操作比较繁杂，可以增加两个器材，使操作更简单。
你认为小亮要增加的两个器材是______。
【答案】（1）没有断开开关；（2）干路开关控制整个电路；（3）见详解；（4）开关.
【详解】（1）在连接电路时要断开开关连接，在连接完最后一根导线时，发现两个灯都同时亮了，
说明连接时没有断开开关。
（2）由电路图可知此开关是干路开关，闭合开关S发现两灯都亮，断开开关S两灯都不亮，说明在并联电路中，干路开关控制整个电路。
（3）将开关S取下后安装在L、L 所在的支路，并闭合或断开开关观察L、L 的发光情况，这是
1 2 1 2
在改变开关的位置，研究并联电路中开关的作用与所在位置是否有关。
（4）要研究并联电路中干路开关和支路开关的作用，可以直接在干路和两条支路上都接上开关，
观察其作用，故小亮要增加的两个器材是两个支路开关。
15．疫情防控期间，某学校有前后两个门，在前后门各有一个开关，学校保卫室有甲、乙两灯和
电池组。要求：前门来人甲灯亮，后门来人乙灯亮。请设计这个电路，画出电路图并连接实物图。
【答案】见下图。
【详解】由题意可知，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不
影响、能独立工作，即甲、乙两个电灯应并联，且前门开关控制甲灯、后门开关控制乙灯，据此画出
电路图，根据电路图连接实物图，如图所示：
16．（2022山东济宁·中考真题）家庭的卫生间一般都要安装照明灯和换气扇（用 表示）。使
用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。【答案】见右图。
【详解】根据题意可知，照明灯和换气扇相互不影响，能够独立工作，所以照明灯和换气扇应该
是并联的，且各自的支路有一个开关控制，干路上没有开关，故符合要求的电路图如图所示。
17.（2022湖北武汉·中考真题）下列电路图中，与实物电路对应的是（ ）
A． B． C．
D．
【答案】A
【详解】由实物图可知，开关S 在干路中，控制整个电路，两灯泡并联，S 控制L，则A符合题
1 2 2
意，BCD不符合题意。故选A。
18.（2022山东淄博·中考真题）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能
门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S 闭合）并且检测到其体温正常
1
（开关S 闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是
2
（ ）
A． B．C． D．
【答案】D
【详解】A．由图知，开关S 和S 并联，只要任一开关闭合，门就可以自动打开，故A不符题意；
1 2
B．由图知道，只要开关S 闭合，门就可以自动打开，故B不符合题意；
1
C．由图知道，当开关S 闭合时，电路被短路，门不会打开，故C不符合题意；
2
D．由图知道，开关S 与S 串联，只有当开关S 和S 均闭合时，门才会自动打开，故D符合题意。
1 2 1 2
故选D。
19．（2022四川成都·中考真题）实验小组的同学连接了四个电路（如图）来探究开关的控制作用，
下列判断正确的是（ ）
A．甲电路中，开关S只控制L
1
B．乙电路中，闭合开关S，两灯都亮
C．丙电路中，闭合开关S，L 亮，L 不亮
1 2
D．丁电路中，断开开关S，L 不亮，L 亮
1 2
【答案】D
【详解】A．由图知，此时两灯串联，故开关S可以同时控制L 和L，故A错误；
1 2
B．由图知，闭合开关后，灯泡L 将被短路，不会发光，故B错误；
1
C．由图知，闭合开关后，电流从电源正极直接流回电源负极，两灯均被短路，均不亮，C错误；
D．由图知，断开开关S后，此时只有L 接入电路，故L 不亮，L 亮，故D正确。故选D。
2 1 2
20．（2022·湖南邵阳·统考中考真题）学校打算在南门和北门上各安装一个按钮开关，在传达室安
装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯
亮。以下电路图符合设计要求的是（ ）A． B． C． D．
【答案】C
【详解】A．根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独
闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；
B．根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开
关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两
盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；
C．根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏
灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符
合题意；
D．根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，
电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。
故选C。
