第 2 节 串、并联电路中电压的规律
一、串联电路中电压的规律

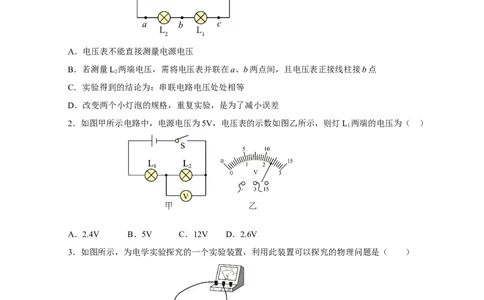

1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L 两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点
2
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小误差
2．如图甲所示电路中，电源电压为5V，电压表的示数如图乙所示，则灯L 两端的电压为（ ）
1
A．2.4V B．5V C．12V D．2.6V
3．如图所示，为电学实验探究的一个实验装置，利用此装置可以探究的物理问题是（ ）
A．串联电路中，各处电流有什么关系？
B．并联电路各支路两端的电压有什么关系？
C．并联电路中，干路电流与各支路电流有什么关系？D．串联电路两端的电压与各部分电路两端的电压有什么关系？
4．如图所示，关于探究“串联电路中电压的规律”的实验，下列说法正确的是（ ）
A．应选用相同规格的灯泡多次实验
B．如果L 短路，闭合开关L 不亮
2 1
C．测出灯L 的电压后，只将电压表的一端从A改接到C，即可测出灯L 的电压
1 2
D．闭合开关两灯都亮，若突然L 断路，其他无故障，则电压表示数会变大
1

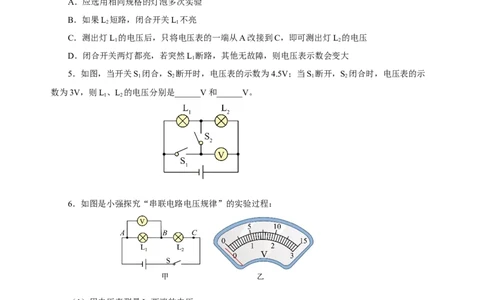

5．如图，当开关S 闭合，S 断开时，电压表的示数为4.5V；当S 断开，S 闭合时，电压表的示
1 2 1 2
数为3V，则L、L 的电压分别是______V和______V。
1 2
6．如图是小强探究“串联电路电压规律”的实验过程：
（1）用电压表测量L 两端的电压。
1
①按图甲所示的电路图连接电路，连接电路过程中开关处于___________状态；
②某小组同学在实验过程中电压表指针的偏转情况如图乙所示，产生这一现象的原因是_____；
③某小组同学在实验过程发现，闭合开关后只有一只灯泡发光，如果此时电压表有示数，则发光
的灯泡是 ___________，故障原因可能是 ___________。
（2）在测L 两端的电压时，为了节省时间，采用以下方法：电压表所接的B点不动，只断开A
2
点，并改接到C点上。用此方法 ___________（填“能够”或“不能”）测出L 两端的电压；
2（3）如表是实验测得的数据，其中有一个数据是错误的，错误的数据为 ___________（填
“AB”、“BC”或“AC”）间电压；
（4）接下来，应该______，重复上述实验。并通过分析实验数据，最终得出结论：串联电路
___________。
AB间电压U （V） BC间电压U （V） AC间电压U （V）
AB BC AC
2 3 1
二、并联电路中电压的规律

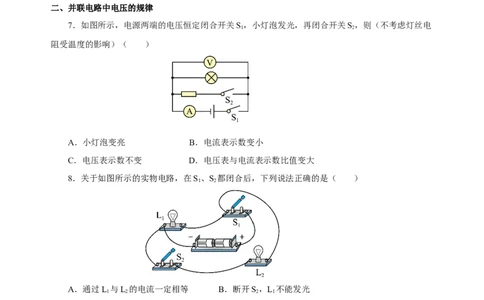

7．如图所示，电源两端的电压恒定闭合开关S，小灯泡发光，再闭合开关S，则（不考虑灯丝电
1 2
阻受温度的影响）（ ）
A．小灯泡变亮 B．电流表示数变小
C．电压表示数不变 D．电压表与电流表示数比值变大
8．关于如图所示的实物电路，在S、S 都闭合后，下列说法正确的是（ ）
1 2
A．通过L 与L 的电流一定相等 B．断开S，L 不能发光
1 2 2 1
C．L 与L 两端的电压相等 D．L 与L 两端的电压之和等于电源两端电压
1 2 1 2
9．在探究并联电路的电压规律时，小明连接了如图所示的电路，并以此测量了电源电压U、L 支
1
路的电压U 和L 支路的电压U，并且发现U=U =U，若要得到结论：并联电路中，各支路电压都等
1 2 2 1 2
于电源电压，则下一步应进行的操作是（ ）
A．更换不同规格的灯泡，再做几次实验
B．将L 和L 的位置交换，再做几次实验
1 2
C．保持电源、灯泡不变，进行多次测量D．改变电压表的量程，再做几次实验

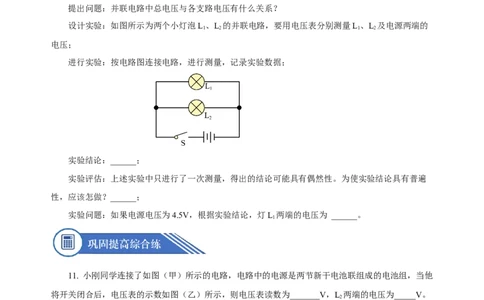

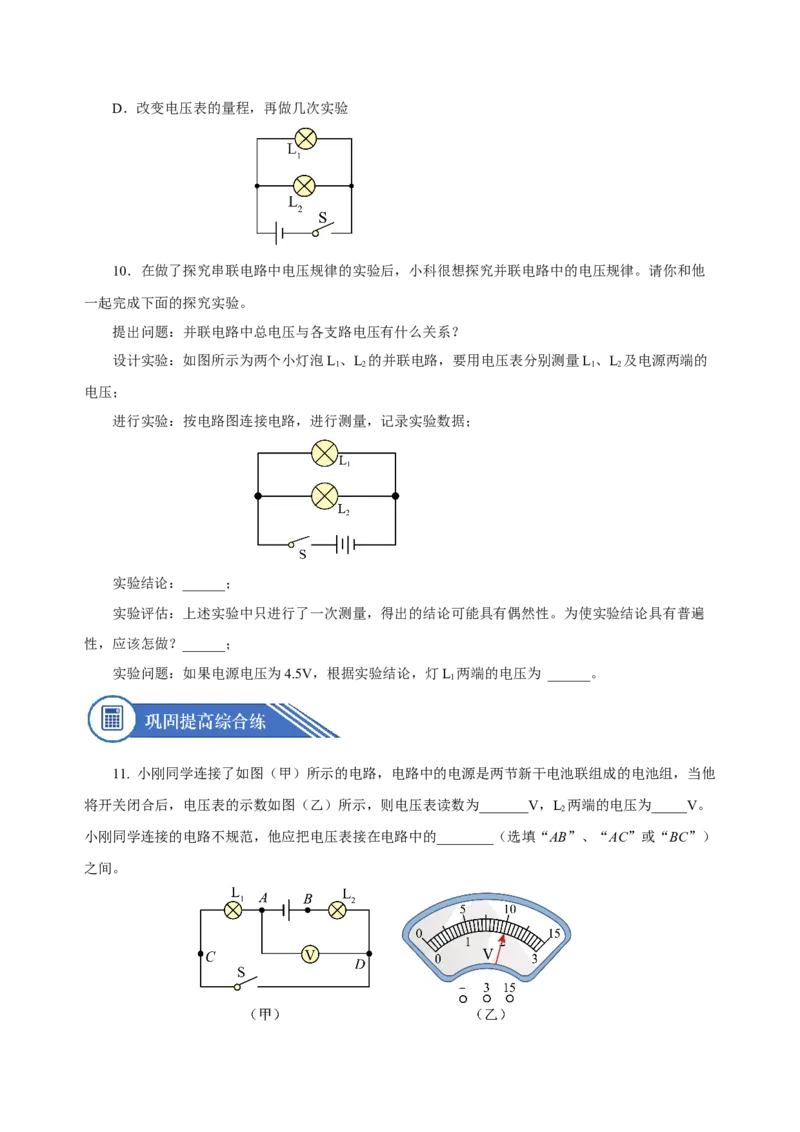

10．在做了探究串联电路中电压规律的实验后，小科很想探究并联电路中的电压规律。请你和他
一起完成下面的探究实验。
提出问题：并联电路中总电压与各支路电压有什么关系？
设计实验：如图所示为两个小灯泡L、L 的并联电路，要用电压表分别测量L、L 及电源两端的
1 2 1 2
电压；
进行实验：按电路图连接电路，进行测量，记录实验数据；
实验结论：______；
实验评估：上述实验中只进行了一次测量，得出的结论可能具有偶然性。为使实验结论具有普遍
性，应该怎做？______；
实验问题：如果电源电压为4.5V，根据实验结论，灯L 两端的电压为 ______。
1
11. 小刚同学连接了如图（甲）所示的电路，电路中的电源是两节新干电池联组成的电池组，当他
将开关闭合后，电压表的示数如图（乙）所示，则电压表读数为_______V，L 两端的电压为_____V。
2
小刚同学连接的电路不规范，他应把电压表接在电路中的________（选填“AB”、“AC”或“BC”）
之间。12．下列是小明总结出来的关于串、并联电路中电压规律的一些说法，你认为错误的是（ ）
A．串联电路两端的总电压等于各部分电路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．同一个电路中的两个灯泡，如果它们两端的电压相等，它们之间一定是并联的
D．同一个电路中的两个灯泡，如果它们两端的电压不相等，它们之间一定是串联的
13．如图甲所示，闭合开关S后，电流表A的示数如图乙所示，电压表V 和V 的指针所指位置完
1 2
全相同，如图丙所示。求解下列问题：
（1）通过灯泡L 的电流是多少？
2
（2）电源电压是多少？
（3）灯泡L 和L 两端的电压分别是多少？
1 2
14．如图所示，电源电压一定，下列说法正确的是（ ）
A．只闭合S 时，两只灯泡串联
1
B．若先闭合S，再闭合S，电流表的示数变小
1 2
C．若先闭合S，再闭合S，电压表的示数变大
1 2
D．若先闭合S，再闭合S，电压表示数与电流表示数的比值变小
1 2

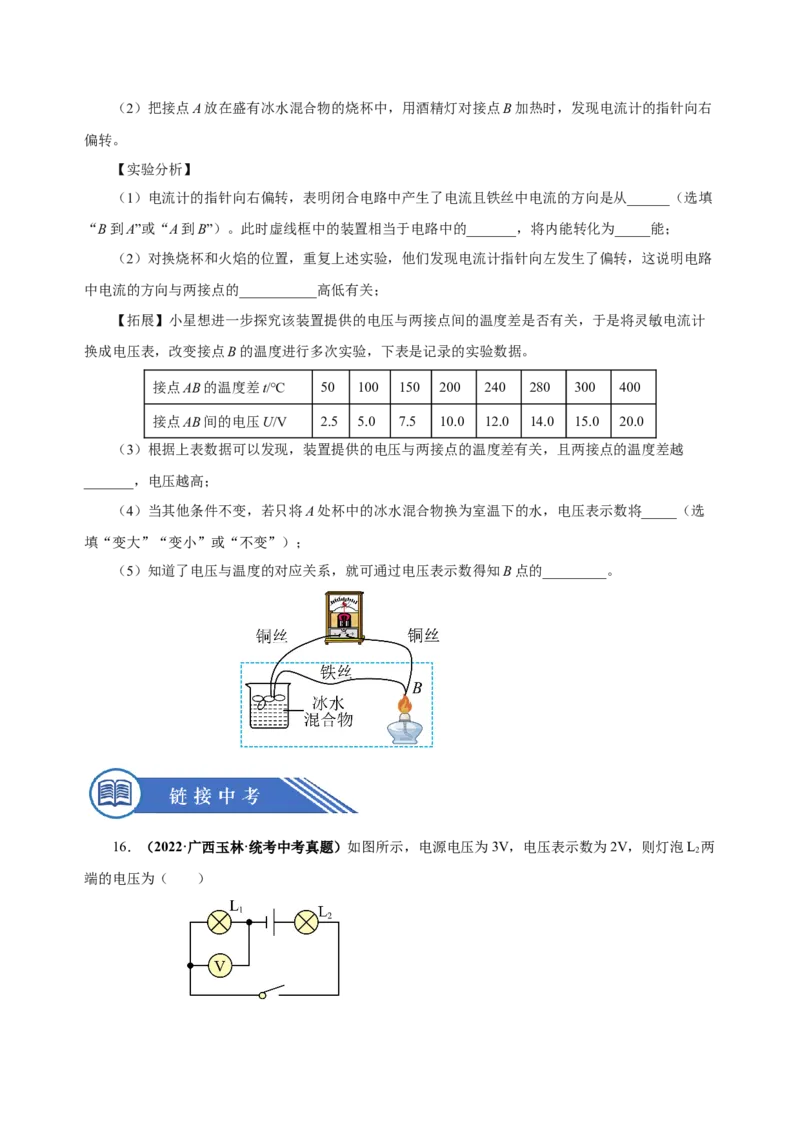

15．小星从科普书上得知：将两种不同的导体互相焊接成闭合回路，当两个接点温度不同时，回
路中就会产生电流。小星想验证这个说法，于是设计了如图所示的装置进行探究。
【进行实验】
（1）把一根铁丝的两端分别与两根相同的铜丝两端相连，再与一只灵敏电流计（指针向电流流入
一侧偏转）串联成闭合电路；（2）把接点A放在盛有冰水混合物的烧杯中，用酒精灯对接点B加热时，发现电流计的指针向右
偏转。
【实验分析】
（1）电流计的指针向右偏转，表明闭合电路中产生了电流且铁丝中电流的方向是从______（选填
“B到A”或“A到B”）。此时虚线框中的装置相当于电路中的_______，将内能转化为_____能；
（2）对换烧杯和火焰的位置，重复上述实验，他们发现电流计指针向左发生了偏转，这说明电路
中电流的方向与两接点的___________高低有关；
【拓展】小星想进一步探究该装置提供的电压与两接点间的温度差是否有关，于是将灵敏电流计
换成电压表，改变接点B的温度进行多次实验，下表是记录的实验数据。
接点AB的温度差t/℃ 50 100 150 200 240 280 300 400
接点AB间的电压U/V 2.5 5.0 7.5 10.0 12.0 14.0 15.0 20.0
（3）根据上表数据可以发现，装置提供的电压与两接点的温度差有关，且两接点的温度差越
_______，电压越高；
（4）当其他条件不变，若只将A处杯中的冰水混合物换为室温下的水，电压表示数将_____（选
填“变大”“变小”或“不变”）；
（5）知道了电压与温度的对应关系，就可通过电压表示数得知B点的_________。
16．（2022·广西玉林·统考中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L 两
2
端的电压为（ ）A．5V B．3V C．2V D．1V
17．（2022·内蒙古赤峰·统考中考真题）如图所示电路，电源电压保持不变。闭合开关后，两灯均
发光，若L 突然断路，则发生的情况是（ ）
2
A．灯泡L 变暗 B．电压表V示数变大
1
C．电流表A 示数变小 D．电流表A 示数变小
1 2
18．（2022·黑龙江绥化·统考中考真题）下列电路图中，电压、电流关系正确的是（ ）
A． I>I>I B． U=U-U
C． I=I+I D． U=U+U
19．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，电压表V 的示数为
1
6V，电压表V 的示数为2V。下列说法中正确的是（ ）
2
A．L 两端电压为2V
1
B．电源两端电压为4V
C．断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D．断开开关，将两个电压表都换成电流表，则L 与L 并联
1 220．（2022·湖北襄阳·统考中考真题）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，
请你回答下列问题。
（1）分别测出小灯泡L、L 两端的电压及 _____电压，就可以分析并联电路的电压规律；
1 2
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____；
（3）正确连接电路后，若测得L 两端电压为2.5V，则测L 两端电压是 _____V。
1 2
