18.3 测量小灯泡的电功率
一、测量小灯泡的电功率
1．灯泡的亮度决定于（ ）
A．灯泡的电阻 B．灯泡的额定功率 C．灯泡的实际功率 D．灯泡的额定电压
【答案】C
【详解】灯泡只有在额定电压下，灯的实际功率才等于额定功率，灯的亮度取决于灯的实际功率，
故选C.
【点睛】灯泡工作时，消耗电能转化为光能，比较灯的亮度就是要比较在一定时间内消耗电能的
多少，即实际电功率的大小，从中选答案。

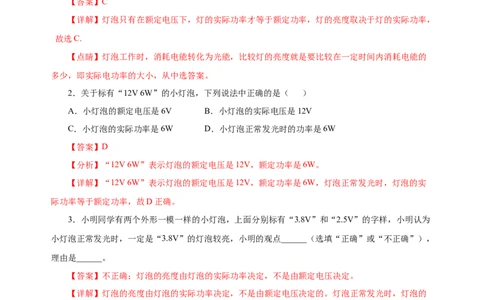

2．关于标有“12V 6W”的小灯泡，下列说法中正确的是（ ）
A．小灯泡的额定电压是6V B．小灯泡的实际电压是12V
C．小灯泡的实际功率是6W D．小灯泡正常发光时的功率是6W
【答案】D
【分析】“12V 6W”表示灯泡的额定电压是12V，额定功率是6W。
【详解】“12V 6W”表示灯泡的额定电压是12V，额定功率是6W，灯泡正常发光时，灯泡的实
际功率等于额定功率，故D正确。
3．小明同学有两个外形一模一样的小灯泡，上面分别标有“3.8V”和“2.5V”的字样，小明认为
小灯泡正常发光时，一定是“3.8V”的灯泡较亮，小明的观点______（选填“正确”或“不正确”），
理由是______。
【答案】不正确；灯泡的亮度由灯泡的实际功率决定，不是由额定电压决定。
【详解】灯泡的亮度由灯泡的实际功率决定，不是由额定电压决定的。灯泡正常发光时，灯泡的
实际功率等于额定功率，因不知道灯泡的额定功率，所以无法比较亮度，所以小明的观点不正确。
4．测量小灯泡的电功率实验原理____________，连接电路时开关应该________，滑动变阻器的滑
片应调到________处，滑动变阻器在实验中作用________、________。
【答案】P=UI；断开；阻值最大；保护电路，控制灯泡两端电压。
【详解】测量小灯泡的电功率实验原理P=UI
测量小灯泡的电功率实验时，连接电路过程中开关应该断开，滑动变阻器的滑片位于阻值最大处，
该实验中滑动变阻器的作用是保护电路和控制灯泡两端电压。5．做“测定小灯泡的电功率”实验时，应使电流从电流表______(选填“正”或“负”)接线柱流
进，电压表_______(选填“串联”或“并联”)在待测小灯泡两端，闭合电键前，要将滑动变阻器的滑
片移至电阻_______的位置，该实验依据的原理是___________。
【答案】正；并联；最大值；P=UI。
【详解】电流表的连接是电流从正接线柱进，负接线柱出；
测量小灯泡电功率实验需要测量灯泡两端的电压，所以电压表应该并联在待测小灯泡两端；
连接电路时，开关闭合之前，滑动变阻器的滑片移至电阻阻值最大的位置；
测量小灯泡电功率的实验原理是P=UI。

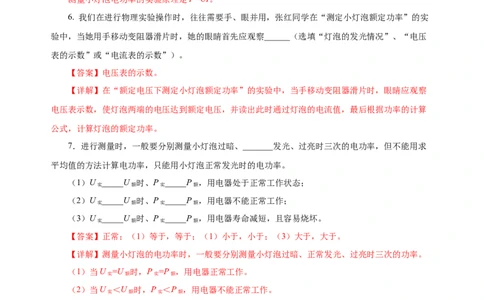

6. 我们在进行物理实验操作时，往往需要手、眼并用，张红同学在“测定小灯泡额定功率”的实
验中，当她用手移动变阻器滑片时，她的眼睛首先应观察______（选填“灯泡的发光情况”、“电压
表的示数”或“电流表的示数”）。
【答案】电压表的示数。
【详解】在“额定电压下测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察
电压表示数，使灯泡两端的电压达到额定电压，并读出此时通过灯泡的电流值，最后根据功率的计算
公式，计算灯泡的额定功率。
7．进行测量时，一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率，但不能用求
平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。
（1）U _____U 时、P _____P ，用电器处于正常工作状态；
实 额 实 额
（2）U _____U 时、P _____P ，用电器不能正常工作；
实 额 实 额
（3）U _____U 时、P _____P ，用电器寿命减短，且容易烧坏。
实 额 实 额
【答案】正常；（1）等于，等于；（1）小于，小于；（3）大于，大于。
【详解】测量小灯泡的电功率时，一般要分别测量小灯泡过暗、正常发光、过亮时三次的功率。
（1）当U =U 时，P =P ，用电器正常工作。
实 额 实 额
（2）当U ＜U 时，P ＜P ，用电器不能正常工作。
实 额 实 额
（3）当U ＞U 时，P ＞P ，用电器不能正常工作，容易烧坏。
实 额 实 额
8．学习小组想探究当小灯泡两端的电压增大时，其实际功率和亮度的变化情况。图甲是实验电路
图，实验提供的小灯泡的额定电压为 。
（1）按图甲在图乙中正确连接实物，要求滑动变阻器滑片P向右移动时，滑动变阻器接入电路的
电阻值变小；（2）正确连接电路后，闭合开关，小明发现电流表和电压表的指针都有偏转，灯泡却不亮。可能
发生的故障是：___________ （填一种即可）；

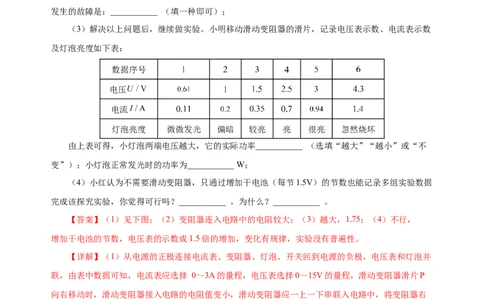

（3）解决以上问题后，继续做实验。小明移动滑动变阻器的滑片，记录电压表示数、电流表示数
及灯泡亮度如下表：
数据序号
电压
电流
灯泡亮度 微微发光 偏暗 较亮 亮 很亮 忽然烧坏
由上表可得，小灯泡两端电压越大，它的实际功率___________ （选填“越大”“越小”或“不
变”）；小灯泡正常发光时的功率为___________ W；
（4）小红认为不需要滑动变阻器，只通过增加干电池（每节1.5V）的节数也能记录多组实验数据
完成该探究实验，你觉得可行吗？___________ 。为什么？___________ 。
【答案】（1）见下图；（2）变阻器连入电路中的电阻较大；（3）越大，1.75；（4）不行，
增加干电池的节数，电压表的示数成1.5倍的增加，变化有规律，实验没有普遍性。
【详解】（1）从电源的正极连接电流表、变阻器、灯泡、开关回到电源的负极，电压表和灯泡并
联，由表中数据可知，电流表应选择 0～3A的量程，电压表选择0～15V的量程，滑动变阻器滑片P
向右移动时，滑动变阻器接入电路的电阻值变小，滑动变阻器应一上一下串联入电路中，将变阻器右
下角接线柱连入电路中，如图所示。
（2）闭合开关发现两电表都有示数，说明电路为通路，灯泡却不亮，可能变阻器连入电路中的电
阻较大，电路中的电流较小。
（3）由表中数据可知，小灯泡两端电压越大，通过它的电流越大，由P=UI可知它的实际功率越
大；小灯泡的额定电压是2.5V，由表中数据可知通过它的电流是0.7A，小灯泡正常发光时的功率
P=UI=2.5V×0.7A=1.75W
（4）实验中，不需要滑动变阻器，增加干电池的节数，电压表的示数成1.5倍的增加，变化有规律，实验没有普遍性，这样不可行。
二、特殊方法测电阻

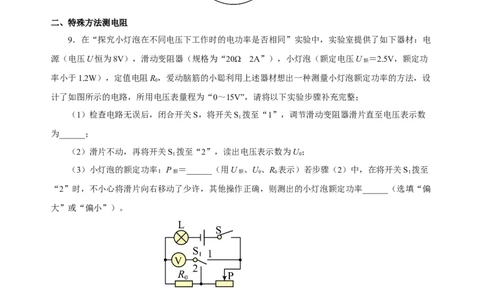

9．在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中，实验室提供了如下器材：电
源（电压U恒为8V），滑动变阻器（规格为“20Ω 2A”），小灯泡（额定电压U ＝2.5V，额定功
额
率小于1.2W），定值电阻R，爱动脑筋的小聪利用上述器材想出一种测量小灯泡额定功率的方法，设
0
计了如图所示的电路，所用电压表量程为“0～15V”，请将以下实验步骤补充完整；
（1）检查电路无误后，闭合开关S，将开关S 拨至“1”，调节滑动变阻器滑片直至电压表示数
1
为______；
（2）滑片不动，再将开关S 拨至“2”，读出电压表示数为U；
1 0
（3）小灯泡的额定功率：P ＝______（用U 、U、R 表示）若步骤（2）中，在将开关S 拨至
额 额 0 0 1
“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率______（选填“偏
大”或“偏小”）。
【答案】（1）5.5V；（3）U U/R，偏小。
额 0
【详解】（1）检查电路无误后，闭合开关S，将开关S 拨至“1”，电压表测R 和滑动变阻器两端
1 0
的电压，调节滑动变阻器滑片直至电压表示数为
U=U -U =8V-2.5V=5.5V
总 额
此时小灯泡正常发光；
（2）滑片不动，再将开关S 拨至 “2”，电压表测定值电阻R 两端的电压，读出电压表示数为
1 0
U；
0（3）在（2）中，由串联电路的电流规律和欧姆定律可知，灯泡的额定电流为
I=I =U /R
0 0
则小灯泡的额定功率
P =U I = U U/R。
额 额 额 额 0
在将开关S 拨至“2”时，不小心将滑片向右移动了少许，会使电路中总电阻变大，电流变小，根
1
据P＝UI分析可知，测出的小灯泡额定功率比真实值偏小。
10．小红在测量小灯泡的电功率实验中，选用的小灯泡标有“2.5V”字样。
（1）正确连接好电路后，闭合开关，发现小灯泡不亮，电流表无示数，而电压表示数几乎等于电
源电压，则可能的故障是_____；
（2）故障排除后，移动滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的
额定功率为_____；
（3）小红还设计出了只有电流表没有电压表时测量小灯泡电功率的方法，其电路图（如图丙所
示），已知R＝5Ω，此方案最关键的一步是必须调节变阻器滑片，使电流表A 的示数为_____A时，
0 2
再读出电流表A 的示数，才能算出小灯泡的额定功率。
1
【答案】（1）灯泡断路；（2）0.75W；（3）0.5.
【详解】（1）正确连接好电路后，闭合开关，发现灯泡不亮，电流表无示数，说明电路可能有断
路发生，电压表示数等于电源电压，则电压表两接线柱到电源间是通路，说明与其并联的灯泡断路。
（2）灯泡两端电压等于2.5V时正常发光，由图乙可知，电流表的量程是0～0.6A，分度值是
0.02A，此时通过灯泡的电流为0.3A，所以灯泡的额定功率为
P=UI=2.5V×0.3A=0.75W
（3）由图丙知，R 与L并联再与滑动变阻器串联，两支路各有一个电流表。由题知，R＝5Ω，为
0 0
测灯泡的额定功率必须先使灯泡正常发光，此方案最关键的一步是必须调节变阻器滑片，使电流表A
2
的示数为
2.5V/5Ω=0.5A由并联电路电压的规律知，灯泡的两端电压为
U =U =2.5V
L 0
再读出电流表A 的示数，由P=UI才能算出小灯泡的额定功率。
1

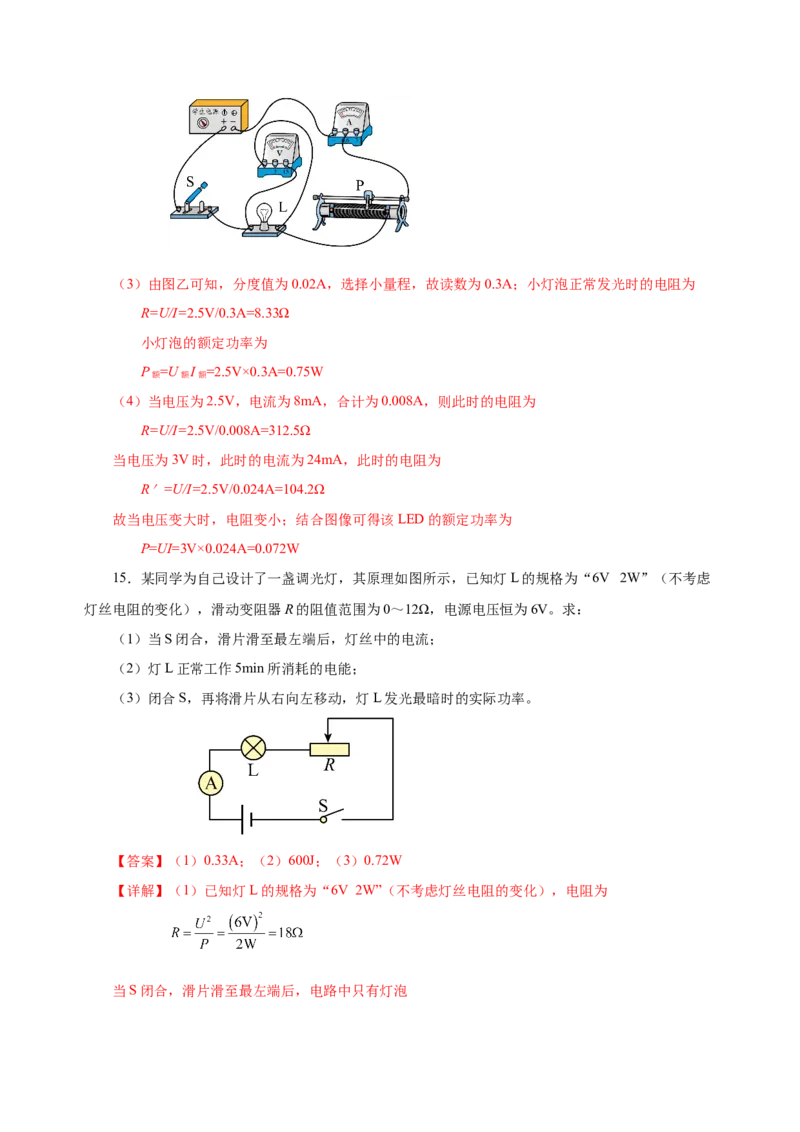

11．小红做“用滑动变阻器改变小灯泡亮度”的实验，电源电压3V保持不变，小灯泡的规格是
“2.5V 0.3A”，闭合开关后，发现小灯泡不亮，电流表有示数，移动滑动变阻器的滑片到最右端，小
灯泡仍不亮，但电流表示数有变化，则电路故障可能是_______。排除故障后，移动滑动变阻器的滑片，
改变小灯泡的亮度，当电流表示数为____A时，小灯泡正常发光，小灯泡的额定功率为___W。
【答案】小灯泡短路；0.3；0.75。
【详解】闭合开关，小灯泡不亮，电流表有示数，说明电路不是断路。
移动滑动变阻器的滑片到最右端，小灯泡仍不亮，但电流表示数有变化，只能是小灯泡短路。
根据小灯泡的规格是“2.5V 0.3A”，可知改变小灯泡的亮度，当电流表示数为0.3A时，小灯泡正
常发光，小灯泡的额定功率
P=UI=2.5V×0.3A=0.75W
12．小明通过如图1所示电路（部分实验器材的规格已标明）来测量小灯泡的额定功率和不在额
定电压下的功率，并寻找小灯泡实际功率跟实际电压的关系。
（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；_____
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱
_____间（填接线柱的数字编号）出现了 _____（选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，并将所有数据通过描点
作图，得到小灯泡U﹣I图像如图3所示，则小灯泡的额定功率是 _____W，所用滑动变阻器的规格是
下列四个选项中的 _____（选填选项前字母）；
A．“5Ω，2A” B．“15Ω，2A” C．“25Ω，2A” D．“30Ω，2A”（4）结合实验目的，分析实验中缺少的证据是 _____。
【答案】（1）见下图；（2）⑥⑦，断路；（3）0.75，C；（4）见解析.
【详解】（1）由图知，要使滑动变阻器连入电路阻值最大，应将左下接线柱连入电路中，如下图：
（2）由图2可知，电流表示数为0，说明电路可能断路；电压表示数接近电源电压3V，说明电压
表与电源连通，则与电压表两接线柱到电源间的电路是完好的，则与电压表并联的灯泡断路了，即接
线柱⑥⑦间出现了断路。
（3）由图3可知，灯两端电压等于额定电压为2.5V时，通过的电流为0.3A，则小灯泡的额定功
率P =U I =2.5V×0.3A=0.75W
额 额 额
小明从滑动变阻器接入电路阻值最大时开始记录数据，此时电路中电流最小，由图3知，此时灯
的电压为0.5V，通过的电流I=0.1A，根据串联电路的规律和欧姆定律，此时滑动变阻器连入电路中的
阻值最大
故选用“25Ω 2A”的滑动变阻器，故C符合题意，ABD不符合题意。故选C。
（4）由图3可知，实验中测出了灯泡两端的电压等于额定电压和小于额定电压的数据，但实验没
有测出当灯泡两端的电压大于额定电压时的数据，所以实验得出的结论是不可靠的。
13．在测量额定电压为2.5V小灯泡的电功率实验中，电源电压为4.5V。（1）请用笔画线代替导线，将图1的电路连接完整___________；
（2）闭合开关前，滑动变阻器的滑片应置于 ___________（选填“左”或“右” ）端；
（3）闭合开关，移动滑片，当电压表的示数为 ___________V时，小灯泡正常发光，此时电流表
示数为0.3A，则小灯泡的额定功率为 ___________W。
（4）完成上述实验后，某同学设计了如图2所示的电路，仍用原来的电源和电压表测量原小灯泡
的额定功率。方案如下：
①把定值电阻R 接入电路，调节滑动变阻器使小灯泡正常发光。
0
②保持滑片位置不变，将电压表改接在R 两端，读出电压表示数。
0
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，结合题中的数据分析，应选R=____Ω的定值电阻才能测
0
出小灯泡的额定功率。
【答案】（1）见下图；（2）左；（3）2.5，0.75；（4）5.
【详解】（1）灯的额定电压为2.5V，故电压表先用小量程与灯并联，变阻器按“一下一上”连入
电路中与灯串联，如图所示：
（2）闭合开关前，为保护电路，滑动变阻器的滑片应置于阻值最大处的左端。
（3）灯在额定电压下正常发光，闭合开关，移动滑片，当电压表的示数为2.5V时，小灯泡正常
发光，此时电流表示数为0.3A，则小灯泡的额定功率
P =U I =2.5V×0.3A=0.75W
额 额 额
（4）电源为3节新干电池组成，电源电压为4.5V，灯泡正常发光时电流为I=0.3A，由串联电路的电压特点可知，定值电阻和滑动变阻器两端的总电压
U=U -U =4.5V-2.5V=2V
总 额
由欧姆定律可知，定值电阻和滑动变阻器的总电阻
6.7Ω<10Ω，因此定值电阻R 应选5Ω能满足测量要求。
0
14．小王用如图甲所示的实验装置测量额定电压为 的小灯泡电功率时，电源电压为 ，若
所用器材均能满足实验需要。
（1）用笔画线替代导线，将实物电路连接完整______；
（2）连接电路时，开关要______（选填“断开”或“闭合”）；滑动变阻器滑片应该移到连入电
路阻值______位置；
（3）实验过程中，当电压表示数为 时小灯泡正常发光，由图乙可知，此时电流表的示数为
______A，小灯泡正常发光时的电阻为______Ω，小灯泡的额定功率为______W；
（4）小王受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率。在老师
的帮助下通过实验得到该LED的 图像如图丙所示，由图像可知LED灯的电阻随电压的增大而
______（选填“增大”、“不变”或“减小”）。查阅资料知道该LED的额定电压为 ，结合图像
可得该LED的额定功率为______W。
【答案】（1）见下图；（2）断开，最大；（3）0.3，8.33，0.75；（4）减小，0.072.
【详解】（1）滑动变阻器串联，一上一下，故用一根导线连接开关的右边接线柱和滑动变阻器下
面的接线柱，用一根导线接在滑动变阻器上方的接线柱和电流表的正0.6A的接线柱即可，电压表并联
在灯泡上，用一根导线接在灯泡的右端的接线柱，另外一端接在正3接线柱，再用一根导线接在灯泡
的左端和电压表负接线柱上，故如下图所示。
（2）为了保护电路，需要断开开关；滑动变阻器滑片应该移到连入电路阻值最大处。（3）由图乙可知，分度值为0.02A，选择小量程，故读数为0.3A；小灯泡正常发光时的电阻为
R=U/I=2.5V/0.3A=8.33Ω
小灯泡的额定功率为
P =U I =2.5V×0.3A=0.75W
额 额 额
（4）当电压为2.5V，电流为8mA，合计为0.008A，则此时的电阻为
R=U/I=2.5V/0.008A=312.5Ω
当电压为3V时，此时的电流为24mA，此时的电阻为
R＇=U/I=2.5V/0.024A=104.2Ω
故当电压变大时，电阻变小；结合图像可得该LED的额定功率为
P=UI=3V×0.024A=0.072W
15．某同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 2W”（不考虑
灯丝电阻的变化），滑动变阻器R的阻值范围为0～12Ω，电源电压恒为6V。求：
（1）当S闭合，滑片滑至最左端后，灯丝中的电流；
（2）灯L正常工作5min所消耗的电能；
（3）闭合S，再将滑片从右向左移动，灯L发光最暗时的实际功率。
【答案】（1）0.33A；（2）600J；（3）0.72W
【详解】（1）已知灯L的规格为“6V 2W”（不考虑灯丝电阻的变化），电阻为
当S闭合，滑片滑至最左端后，电路中只有灯泡（2）灯正常工作5分钟所消耗的电能 W=Pt=2W×5×60s=600J
（3）闭合S，再将滑片从右向左移动，当滑片移到最右端时，电路电阻最大，电流最小
则灯泡最小功率
P=I 2R=(0.2A)2×18Ω=0.72W
小
16．（2023·广西·统考中考真题）小明发现家里的白炽灯突然变亮，主要原因可能是白炽灯的（
）
A．额定电压变大 B．实际电压变大 C．额定功率变小 D．实际电压变小
【答案】B
【详解】灯泡的亮度取决于灯泡的实际功率，实际功率越大，灯泡越亮。小明发现家里的白炽灯
突然变亮，说明白炽灯的实际功率变大，根据公式P=UI=U2/R可知，在灯泡电阻不变时，是因为白炽
灯的实际电压变大了，白炽灯额定电压和额定功率保持不变，故B符合题意，ACD不符合题意。
故选B。
17．（2023·四川泸州·统考中考真题）如图所示，已知电源电压为3V，小灯泡L的规格“3V
0.9W”，滑动变阻器的规格“20Ω 1A”，电流表量程为0~3A，则小灯泡正常发光时阻值R =____Ω。
L
当开关S、S 同时闭合，改变滑动变阻器的接入电阻，小灯泡的亮度将____（选填“变亮”、“变
1 2
暗”或“不变”）；保持开关S 始终闭合，调节电路，使电路消耗的最大功率为P，最小功率为P，
1 1 2
则P︰P=_________。
1 2
【答案】 10；不变；26∶3。
【详解】由P=UI可知，小灯泡的额定电流由欧姆定律可知，小灯泡正常发光时阻值
当开关S、S 同时闭合，灯泡与滑动变阻器并联，由并联电路的特点可知，改变滑动变阻器的接
1 2
入电阻时，灯泡所在支路不受影响，因此此时小灯泡的亮度将不变。
由P=UI可知，电源电压一定时，电路中电流最小时，电路消耗的电功率最小，电路中电流最大时，
电流消耗的电功率最大，由并联电路的特点可知，当开关S 始终闭合，S 断开，滑动变阻器接入电路
1 2
的电阻最大时，电路中的电流最小，由欧姆定律可知，电路中的最小电流
灯泡允许通过的最大电流为I =I =0.3A
L大 额
滑动变阻器允许通过的最大电流为1A，电流表的量程为0~3A，由并联电路的电流特点可知，电
路中的最大电流
I =I +I =0.3A+1A=1.3A
大 L大 R
由P=UI可知
18．（2022·四川巴中·中考真题）为测量额定电压为2.5V的小灯泡的额定功率，某同学设计了如
图甲所示的电路。
（1）正确连接电路后，闭合开关前，应将滑动变阻器的滑片置于最_____端（选填“左”或
“右”）。
（2）调节滑动变阻器，当电压表示数为2V时，电流表示数如图乙所示为______A。
（3）要测得小灯泡的额定电功率，他还应继续将滑动变阻器的滑片向___（选填“左”或“右”）端移动一段距离，使电压表示数为2.5V，若此时电流表示数为0.5A，则小灯泡的额定电功率
为____W。
【答案】（1）右；（2）0.42；（3）左，1.25。
【详解】（1）为了保护电路，所以闭合开关前，应将滑动变阻器的滑片置于阻值的最大处，即置
于滑动变阻器的最右端。
（2）电压表连接的是小量程，即（0~0.6A），一个大格代表0.2A，一大格又分了10个小格，一
小格代表0.02A，所以此时电流表的示数为0.42A。
（3）为了测得小灯泡的额定电功率，应调节滑片使电压表的示数为额定电压为2.5V，此时电压表
的示数为2V，小于额定电压，根据串联电路的电压规律，要想让灯两端的电压达到额定电压2.5V，使
串联的滑动变阻器两端的电压减小，即滑动变阻器的电阻变小，所以滑片向左移动。
灯的额定电压为2.5V，此时电流表示数为0.5A，根据P=UI得
P=UI=2.5V×0.5A=1.25W
19．（2022·辽宁阜新·统考中考真题）做“测量小灯泡额定功率”的实验（灯泡的额定电压U ＝
额
2.5V，灯丝电阻阻值不变）。
（1）连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的
滑片，两表的示数都不变，原因是滑动变阻器接了______两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，
此时电流表的示数如图乙，则小灯泡的额定电功率为______W。
（3）同组的小月同学设计了一个电路，如图丙，也测出了该小灯泡正常发光时的功率，其中定值
电阻的阻值R＝25Ω，正确操作步骤如下：
①只闭合开关S和______，调节滑动变阻器滑片使电流表示数为I＝______A；
1
②闭合开关S和____，断开开关____，保持滑动变阻器滑片位置不动，读出电流表示数为I；
2
③小灯泡的额定电功率表达式为P ＝_____。（用物理量符号表示）
额
【答案】（1）下面；（2）0.75；（3）①S，0.1；②S，S；③U （I﹣I）
2 1 2 额 2 1
【详解】（1）连接好电路，闭合开关，电流表有示数，则电路为通路；若小灯泡较暗，说明电路的电流较小，电路的电阻较大，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，
说明变阻器没有了“变阻”的作用，造成这一现象的原因可能是：滑动变阻器接了下面的两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，
此时电流表的示数如图乙，电流表选用小量程，分度值0.02A，其示数为0.3A，即灯泡的额定电流为
0.3A，则小灯泡额定功率为
P=UI=2.5V×0.3A=0.75W
（3）①只闭合开关S和S，此时灯泡L和定值电阻R并联，电流表测定值电阻的电流；要使灯泡
2
正常发光，应调节滑动变阻器的滑片，使灯泡两端的电压为额定电压，定值电阻R两端的电压也等于
灯泡L的额定电压2.5V，故此时电流表示数为
②闭合开关S和S，断开开关S，保持滑动变阻器滑片位置不动，读出电流表示数为I。
1 2 2
③在步骤②中，电流表测R与灯泡并联的总电流，由于电路连接关系没有改变，各电阻的电压和
电阻大小不变，故通过灯的电流不变，由并联电路电流的规律，灯的额定电流为
I =I-I
L额 2 1
小灯泡额定功率表达式为
20．（2022·江苏盐城·中考真题）小聪做“测量小灯泡电功率”实验，灯泡上标有“2.5V”字样。
（1）用笔画线代替导线将甲图连接完整，要求：当滑片P向右滑动时，灯泡变亮_______；
（2）电路连接正确且无故障，闭合开关，两电表示数如图乙所示，电压表的示数为_____V，造成
此现象的原因是_______；
（3）调整后继续实验，数据如下：
次数 1 2 3 4 5 6 7
电压/V 0.3 0.5 1.0 1.5 2.0 2.5 2.8
电流/A 0.12 0.16 0.21 0.26 0.30 0.32 0.33小灯泡的额定功率为_____W；
（4）根据实验数据在图丙中画出灯泡的电流与电压的关系图像______，由图像可知，当灯泡两端
电压为2.2V时，通过灯泡的电流为______A；
（5）小华小组在做此实验的过程中，正确连接电路，无论怎样调节滑动变阻器滑片都不能使小灯
泡正常发光，请对这一现象产生的原因提出合理的猜想_____。
【答案】（1）见下图；（2）2.7，滑动变阻器接入阻值较小；（3）0.8；（4）见下图，0.31；
（5）电源电压太小或滑动变阻器最大阻值太小.
【详解】（1）当滑片P向右滑动时，灯泡变亮，说明电路中电流变大，电阻变小，故变阻器应选
右下接线柱与电源串联在电路中，如下图所示：
（2）闭合开关，两电表示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为2.7V。
图乙中，电流表选用小量程，分度值为0.02A，电流为0.32A；电源电压为3V，而电压表示数为
2.7V，电流表和电压表示数偏大，造成此现象的原因是滑动变阻器接入阻值较小。
（3）由表中数据可知，当灯泡两端电压为2.5V时，通过灯泡的电流为0.32A，小灯泡额定功率为
P=UI=2.5V×0.32A=0.8W
（4）根据表中数据在坐标系中描点，画出图像，如图丙所示：
由图分析可知，当灯泡两端电压为2.2V时，通过灯泡的电流为0.31A。
（5）无论怎样调节滑动变阻器滑片都不能使小灯泡正常发光，即灯的电压不能达到额定电压，可
能是电源电压太小，使得小灯泡两端电压始终小于2.5V，或者滑动变阻器最大阻值太小，使得小灯泡
两端电压始终大于2.5V。
