2023-2024人教版9年物理全册18.3 测量小灯泡的电功率 同步练习
（满分100分，答题时间45分钟）

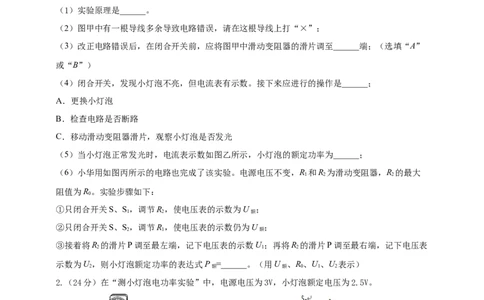

1. （18分）在“测量小灯泡的额定功率”实验中，小灯泡上标有“2.5V”字样。
（1）实验原理是______。
（2）图甲中有一根导线多余导致电路错误，请在这根导线上打“×”；
（3）改正电路错误后，在闭合开关前，应将图甲中滑动变阻器的滑片调至______端；（选填“A”
或“B”）
（4）闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是______；
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（5）当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为______；
（6）小华用如图丙所示的电路也完成了该实验。电源电压不变，R 和R 为滑动变阻器，R 的最大
1 2 2
阻值为R。实验步骤如下：
0
①只闭合开关S、S，调节R，使电压表的示数为U ；
1 2 额
②只闭合开关S、S，调节R，使电压表的示数仍为U ；
2 1 额
③接着将R 的滑片P调至最左端，记下电压表的示数U；再将R 的滑片P调至最右端，记下电压表
2 1 2
示数为U，则小灯泡额定功率的表达式P =______。（用U 、R、U、U 表示）
2 额 额 0 1 2
2.（24分）在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2.5V。
甲 乙 丙
（1）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时
小灯泡变亮）。
（2）按照（1）的要求正确连接电路后，闭合开关前，滑动变阻器的滑片应调至最_____（填“左”或“右”）端，因为这样做能保证开关闭合后让滑动变阻器接入电路中的电阻最大，电路
中电流最______，起到保护电路元件的作用。
（3）闭合开关后，发现灯泡不亮，电流表没有示数，电压表有示数，则电路故障原因是_____。
如果灯泡处于短路状态，电压表示数为______V.
（4）故障排除后，闭合开关，移动滑片，当电压表示数为 1.5V时，电流表示数如图乙所示，则
此时小灯泡的功率为_____W。若使小灯泡正常发光，应将滑片向_____（填“左”或“右”）端移
动。
完成上述实验后，小聪向老师要了一个已知阻值为R的电阻和一个单刀双掷开关，借助部分现
0
有的实验器材，设计了如图丙所示的电路，也测出了灯泡的功率．请完成下列实验步骤：
①闭合开关S，将S 拨到触点2，移动滑片，使电压表的示数为U ；
1 2 1
②再将开关S 拨到触点1，保持滑片的位置不动，读出电压表的示数U；
2
③灯泡实际功率表达式为_________（用测得量表示）。

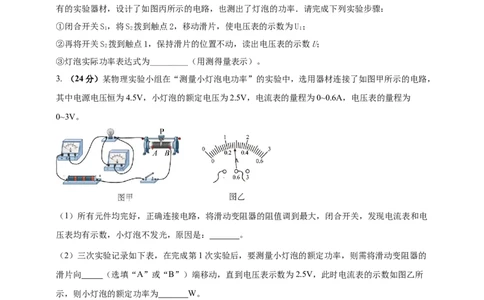

3. （24分）某物理实验小组在“测量小灯泡电功率”的实验中，选用器材连接了如图甲所示的电路，
其中电源电压恒为4.5V，小灯泡的额定电压为2.5V，电流表的量程为0~0.6A，电压表的量程为
0~3V。
（1）所有元件均完好，正确连接电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表和电
压表均有示数，小灯泡不发光，原因是： 。
（2）三次实验记录如下表，在完成第1次实验后，要测量小灯泡的额定功率，则需将滑动变阻器的
滑片向 （选填“A”或“B”）端移动，直到电压表示数为2.5V，此时电流表的示数如图乙所
示，则小灯泡的额定功率为 W。
实验次数 电压U/V 电流I/A 电功率P/W 灯泡亮暗情况
1 1.4 0.20 0.28 较暗
2 2.5 正常发光
3 2.8 0.30 0.84 很亮
（3）实验小组根据三次实验数据分别算出对应的阻值，取三次阻值的平均值作为小灯泡的电阻值，
他们的做法是 （选填“正确”或“错误”）的，理由是： 。
（4）另一组的同学设计了如图丙所示的实验电路，测出了小灯泡的额定功率。电源电压未知但恒定不变，小灯泡的额定电压为U ，R 和R 为滑动变阻器，R 的最大阻值为R，实验步骤如下：
额 1 2 1 0
①闭合开关S、S，断开开关S，调节R 的阻值，使电压表的示数为U ；
1 2 1 额
②闭合开关S、S，断开开关S，保持R 的阻值不变，调节R 的阻值，使电压表的示数为U ；
2 1 1 2 额
③保持R 的阻值不变，将R 的滑片P调至最左端，记下电压表的示数U，再将R 的滑片P调至最
2 1 1 1
右端，记下电压表的示数U，则小灯泡的额定功率P = 。（用U 、U、U、R 表示）
2 额 额 1 2 0

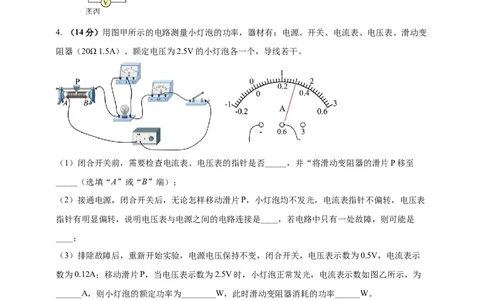

4. （14分）用图甲所示的电路测量小灯泡的功率，器材有：电源、开关、电流表、电压表、滑动变
阻器（20Ω 1.5A）、额定电压为2.5V的小灯泡各一个，导线若干。
（1）闭合开关前，需要检查电流表、电压表的指针是否_____，并“将滑动变阻器的滑片P移至
_____（选填“A”或“B”端）；
（2）接通电源，闭合开关后，无论怎样移动滑片P，小灯泡均不发光，电流表指针不偏转，电压表
指针有明显偏转，说明电压表与电源之间的电路连接是____，若电路中只有一处故障，则可能是
____；
（3）排除故障后，重新开始实验，电源电压保持不变，闭合开关，电压表示数为0.5V，电流表示
数为0.12A；移动滑片P，当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，为
______A，则小灯泡的额定功率为________W，此时滑动变阻器消耗的功率______W。
5. （20分）某实验小组测额定电压为2.5V小灯泡的额定功率。
（1）用笔画线代替导线，将图甲中的实物电路连接完整_______（要求：根据小灯泡额定电压选择
量程）。（2）正确连接好电路，闭合开关，电流表的指针看不出偏转，而电压表的指针有明显的偏转，则电
路故障可能是________（选填“电流表”、“小灯泡”或“滑动变阻器”）断路引起的。
（3）排除故障后，按正确步骤进行实验，该小组利用记录下的实验数据，绘制出了小灯泡两端电压
U和通过它的电流I的关系图象如图乙，由图象可知，小灯泡的额定功率为________W。
