2024年全国中考物理试题分类汇编二十三 电功与电功率
一、选择
1、（2024新疆中考）7. 小琴家进户线上装有空气开关，当家庭电路中的总电流大于
空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能
是（ ）
A. 63mA B. 630mA C. 63A D. 630A
【答案】C
【解析】

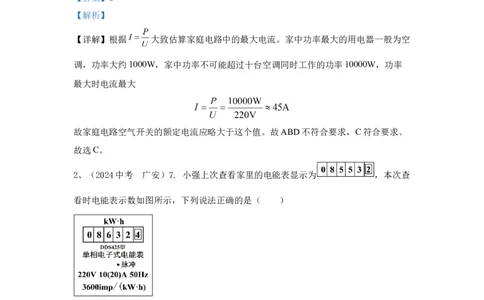

【详解】根据 大致估算家庭电路中的最大电流。家中功率最大的用电器一般为空
调，功率大约1000W，家中功率不可能超过十台空调同时工作的功率10000W，功率
最大时电流最大
故家庭电路空气开关的额定电流应略大于这个值。故ABD不符合要求，C符合要求。
故选C。
2、（2024中考 广安）7. 小强上次查看家里的电能表显示为 ，本次查
看时电能表示数如图所示，下列说法正确的是（ ）
A. 电能表是测量电功率的仪表
B. 在这段时间内消耗的电能为792kW·h
C. 小强家同时工作的用电器的总功率不能超过2200W
D. 只将一台标有“220V 1000W”的电热水器接入电路中，正常工作5min，电能表
的指示灯闪烁300次
【答案】D
【解析】【详解】A．电能表是测量电能的仪表，不是测量电功率的，故A错误；
B．电能表的示数
W=8632.4kW⋅h−8553.2kW⋅h=79.2kW⋅h
故B错误；
C．电能表允许通过的最大电流为20A，则小强家同时工作的用电器的总功率不能超过
P=UI=220V×20A=4400W
故C错误；
D．只将一台标有“220V 1000W”的电热水器接入电路中，正常工作5min消耗的电能
3600r/kW•h表示电路中每消耗1kW•h的电能，电能表转盘转3600r，电能表的指示灯
闪烁300次消耗的电能
因为W=W′，所以正常工作5min，电能表的指示灯闪烁300次，故D正确。
故选D。

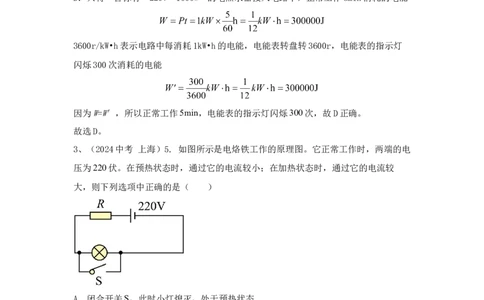

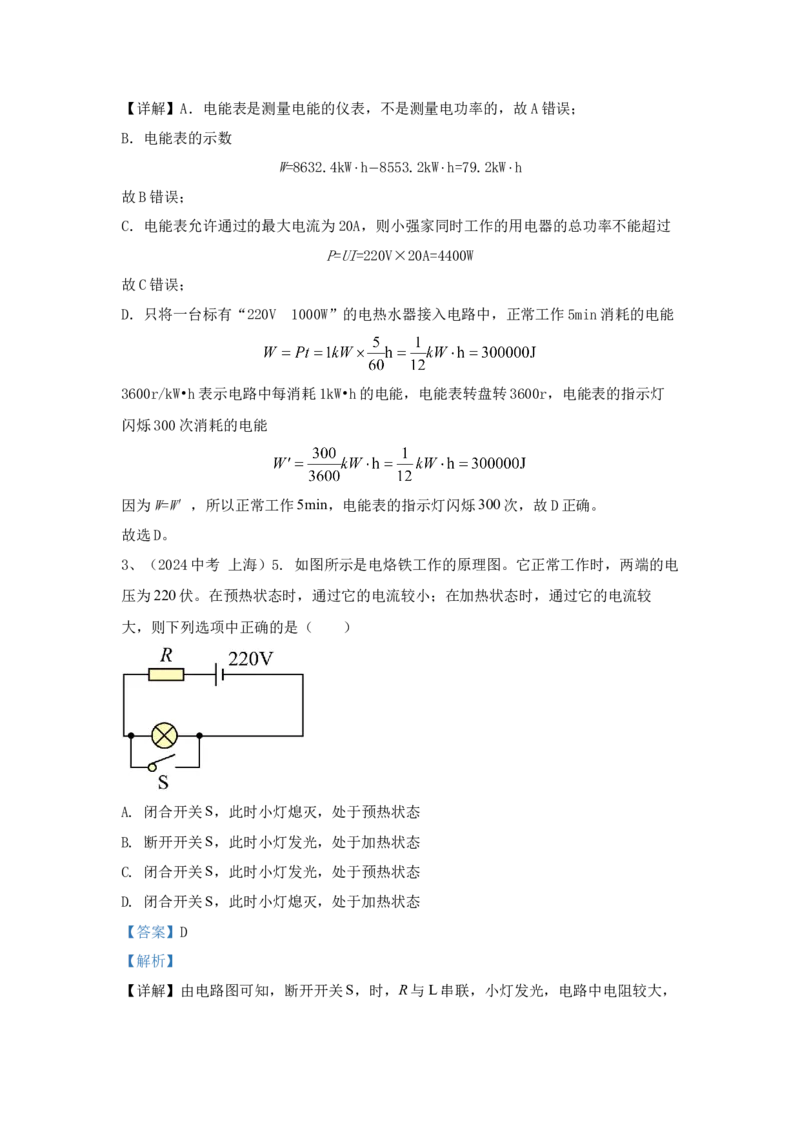

3、（2024中考 上海）5. 如图所示是电烙铁工作的原理图。它正常工作时，两端的电
压为220伏。在预热状态时，通过它的电流较小；在加热状态时，通过它的电流较
大，则下列选项中正确的是（ ）
A. 闭合开关S，此时小灯熄灭，处于预热状态
B. 断开开关S，此时小灯发光，处于加热状态
C. 闭合开关S，此时小灯发光，处于预热状态
D. 闭合开关S，此时小灯熄灭，处于加热状态
【答案】D
【解析】
【详解】由电路图可知，断开开关S，时，R与L串联，小灯发光，电路中电阻较大，电流较小，由 可知此时电功率较小，处于预热状态；闭合开关S，灯泡被短
路，灯熄灭，电路为只有R的简单电路，电路中电阻较小，电流较大，由 可
知此时电功率较大，处于加热状态，故ABC错误，D正确。
故选D 。
4、（2024中考 达州）8. 如图所示是某品牌电热毯内部电路简化图，该电热毯具有高
低两档加热功能，下列说法正确的是（ ）
A. 只闭合开关 时，电路处于高温档
B. 只闭合开关 时，电路处于低温档
C. 同时闭合开关 、 时，电路处于高温档
D. 同时闭合开关 、 时，电路处于低温档
【答案】C
【解析】
【详解】A．只闭合开关S 时，只有R接入电路，由 ，此时电热毯电功率最
1 1
小，为低温档，故A错误；
B．只闭合开关S 时，电路断路，故B错误；
2
CD．由电路图可知，当开关S 、S 闭合时，R和R并联，因为电阻越并越小，所以此
1 2 1 2时电路电阻最小，而电源电压一定，由 可知，此时电热毯电功率最大，为高
温档，故C正确，D错误。
故选C。
5、(2024中考 临沂)17．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路
如图乙所示．该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常
发光，线圈电阻为0.5Ω的电动机正常工作，则（ ）
A．指示灯的灯丝电阻为0.8Ω B．电动机的发热功率为1.6W
C．电动机的额定功率为0.08W D．电路的总功率为1.8W
【答案】D
【解析】
【详解】A．由 得，指示灯的灯丝电阻为
故A不符合题意；
B．由P=UI得，指示灯的灯丝电流为
电动机的发热功率为
P=I2R=(0.4A)2×0.5Ω=0.08W
故B不符合题意；
C．指示灯正常发光时，电动机两端电压
U =U-U=4.5V-0.5V=4V
电 L
额定功率为
P =U I=4V×0.4A=1.6W
电 电
故C不符合题意；D．电路的总功率为
P=UI=4.5V×0.4A=1.8W
故D符合题意。
故选D。
6、（2024中考 宜宾）12. 如图是探究电流热效应的实验装置，两个相同透明容器中
密封着等量的空气和电阻 、 ，其中 ， 。下列说法正确的
是（ ）
A. 只闭合 ，可以探究电流通过导体产生的热量与电阻的关系
B. 只闭合 ，若电路中的电流为0.2A，通电1min电阻 产生的热量为12J
C. 闭合 和 ，通过 电的流是 电流的0.5倍
D. 闭合 和 后，左侧U形管内液柱的高度差和右侧的高度差一样
【答案】AB
【解析】
【详解】A．只闭合 ，两个电阻R 、R 串联，电流相同，通电时间相同，电阻的大
1 2
小不同，故可以探究电流通过导体产生的热量与电阻的关系，故A正确；
B．只闭合 ，若电路中的电流为0.2A，通电1min电阻 产生的热量为
故B正确；
C．闭合 和 ，R 与R 并联，R 与R 电阻相同，设通过R 的电流为I，通过R 的电
2 3 2 3 2 1流为2I，通过 的电流是 电流的2倍，故C错误；
D．闭合 和 后，R 与R 并联，通过 的电流是 电流的2倍，左侧电阻R 放出
2 3 1
的热量多于右侧电阻 放出的热量，左侧U形管内液柱的高度差大于右侧的高度差，
故D错误。
故选AB。
7、（2024中考 重庆B）7. 小刘同学利用如图所示的电路测量电阻R的阻值。闭合开
关S，将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A。下列说法正
确的是（ ）
A. 图中的甲是电压表、乙是电流表
B. 将滑片P向左移时R的功率增大
C. 一次实验就能精确测出R的阻值
D. 电流0.4A时，R一分钟发热0.8J
【答案】B
【解析】
【详解】A．由于使用电流表时，电流表应与被测电路串联，所以甲表为电流表；使用
电压表时，电压表应与被测电路并联，所以乙表为电压表，故A错误；
B．分析电路图可知，滑动变阻器与电阻R串联，将滑片P向左移时，滑动变阻器接入
电路中阻值减小，由 可知，电路中电流增大，由P=I2R可知，R的功率增大，故
B正确；
C．为了减小测量误差，应多次测量R的电阻，求平均值，故C错误；
D．将滑片P移至某一位置时，电压表示数为2V，电流表示数为0.4A，R一分钟发热
Q=W=UIt=2V×0.4A×60s=48J
故D错误。故选B。
8、（2024年眉山中考）12. 如图所示电路，电源电压恒为10V， 的最大阻值是
，电流表的量程为0～0.6A，电压表的量程为0～15V， 和 允许通过的最大
电流是1A。在保证所有元件安全情况下：闭合S、 ，断开 ，移动 的滑片，电流
表的示数变化范围是0.25～0.5A，电压表的最大示数是8V；若闭合S、 ，断开 ，
移动 的滑片，当 的阻值最小是 时，电压表示数是4V。下列结论中正确的是（
）
A. 的阻值是
B. 灯泡的额定功率是2W
C. 滑动变阻器 的最大阻值是
D. 两种情况电路电流的最小值与最大值之比是
【答案】A
【解析】
【详解】AB．当灯泡正常发光时，电路中的电流最大，可知此时电路中电流为0.5A，
即灯泡的额定电流为I =0.5A；只闭合开关S、S ，灯泡与滑动变阻器R串联，电压表
额 2 2
测R两端的电压，当灯泡正常发光时电路中的电流最大，由欧姆定律可知，此时滑动
2
变阻器R接入电路的电阻最小，由串联电路的分压原理可知，滑动变阻器R两端电压
2 2
最小，可知此时滑动变阻器R两端的电压为 ，由欧姆定律可知，此时R的
2 2阻值最小值 为
由串联电路的电压特点可知，灯泡额定的电压
所以灯泡的额定功率
故A正确，B错误；
C．只闭合开关S、S ，灯泡与滑动变阻器R串联，电压表测R两端的电压，根据串联
1 1 1
电路的分压原理可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压
最大，由图乙可知，滑动变阻器两端的最大电压为8V，通过的最小电流为0.25A，由
欧姆定律可知，滑动变阻器R的最大阻值
1
故C错误；
D．由题意可知，两次电路中灯泡正常发光时电路中的电流最大，因此两次电路中的最
大电流都等于灯泡的额定电流0.5A。当只闭合开关S、S ，R滑片滑至最右端时，该情
2 2
况下的电流最小。由以上知额定状态下灯泡的电阻为
此时电路的最小电流为
，所以两种情况下的最小电流为0.25A，故两种情况电路电流的最小
值与最大值之比是
故D错误。故选A。
9、（2024中考 达州）12. 如图所示电路，电源电压为18V保持不变， 、 为定
值电阻，滑动变阻器最大阻值为30Ω。当滑片P位于最右端，同时闭合 、 时，滑
动变阻器功率 ，电压表示数为 ，电流表示数为 ；P位于最右端，只闭
合 时，滑动变阻器功率为 ，电压表示数为 ，电流表示数为 ；将滑片P移至中
点，只闭合 时，滑动变阻器功率为 ，电压表示数为 ，电流表示数为 。若
，下列说法正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】A．当滑片P位于最右端，同时闭合S 、S 时，电路为R与滑动变阻器串联，
1 2 2
滑动变阻器功率P=7.5W，滑动变阻器阻值为30Ω，据P=I2R得，此时电路中电流为
1
0.5A。此时则R为
2
当P位于最右端，只闭合S 时，电路为R与R与滑动变阻器串联，将滑片P移至中
1 2 1
点，只闭合S 时，电路为R与R与滑动变阻器阻值的一半串联。因P∶P=8∶9，则有
1 2 1 2 3
解得
据电源电压不变得
得R=9Ω，故A错误。
1
C．据欧姆定律得
同理得
I=0.4A，I=0.6A
2 3
故
I∶I=5∶6
1 3
故C正确。
B．U同U所测电压的电阻值相同，故
2 3
U∶U= I∶I=2∶3
2 3 2 3
故B错误。
D．又因为
故D错误。故选C。
10、(2024中考 成都B)31. 如图所示电路，电源电压恒定不变，定值电阻R 与R 阻
1 2
值相同。让滑动变阻器R 的滑片位于中点，只闭合开关S 时，电压表V的示数为
3 2
2V；开关S 、S 闭合，S 断开时，电流表A 的示数为0.2A。将R 的滑片移到b端，
2 3 1 1 3
三个开关都闭合时，电流表A 的示数为0.4A，电路消耗的总功率为P ；开关S 、S 闭
2 1 1 2
合，S 断开时， 电路消耗的总功率为P 。下列结果正确的是（ ）
3 2
A. 电源电压为9V B. R 的最大阻值是60Ω
3
C. P =3W D. P =0.3W
1 2
【答案】BC
【解析】
【详解】AB．开关S 、S 闭合，S 断开时，滑动变阻器R 的滑片位于中点，R 与R
2 3 1 3 1 2
被短路，电路中只有 电流表A 的示数为0.2A，则电源电压
， 1
①
三个开关都闭合时，R 、R 与R 并联，电流表A 测通过R 、R 两条支路的总电流，电
1 2 3 2 1 2
流表A 的示数为0.4A，由于定值电阻R 与R 阻值相同，由并联分流可知，通过R 、
2 1 2 1
R 的电流均为0.2A，则电源电压
2
②
由①②可知只闭合开关S 时，R 、R 与 串联，电压表测量R 两端电压，电压表V的示数为
2 1 2 2
2V，由串联分压特点可知
则电源电压
③
由①③得
故A错误，B正确；
C．将R 的滑片移到b端，三个开关都闭合时，R 、R 与R 并联，电路消耗的总功率
3 1 2 3
故C正确；
D．开关S 、S 闭合，S 断开时，R 断路，R 短路，电路中只有R ，电路消耗的总功率
1 2 3 2 3 1
故D错误。
故选BC。

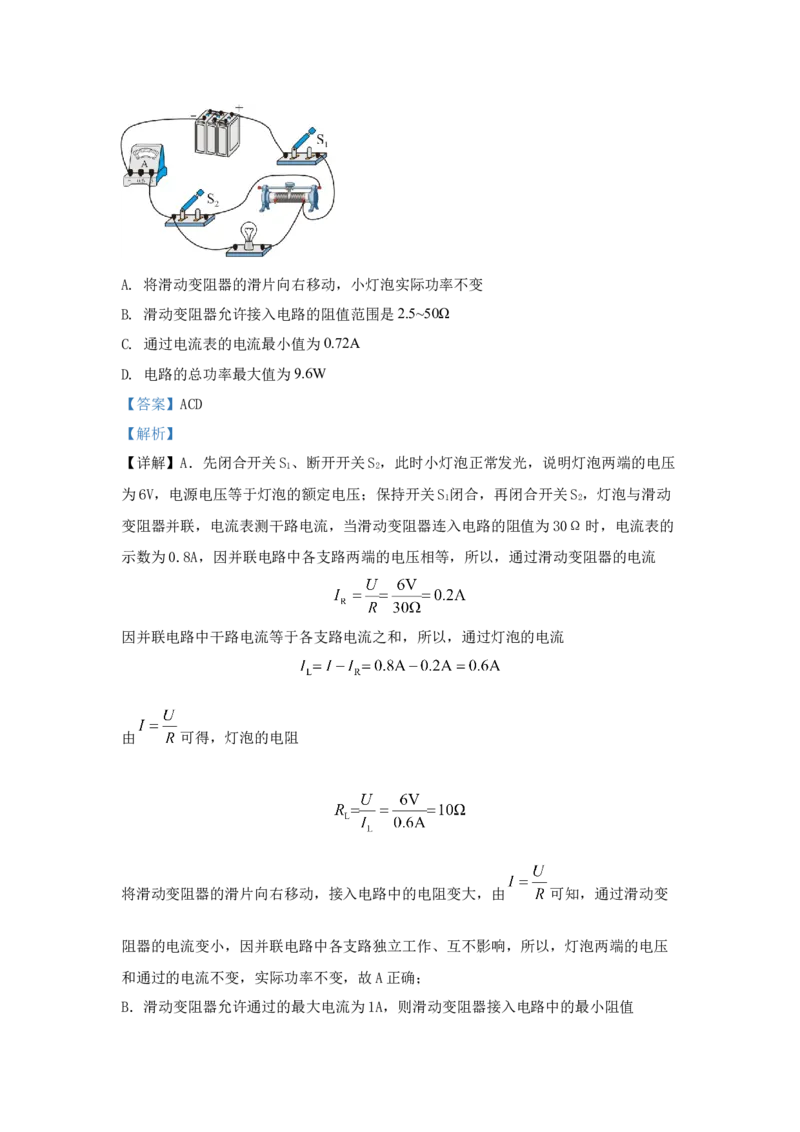

11、（2024中考齐齐哈尔）13. 如图所示的电路，电源电压保持不变。小灯泡的额定
电压为6V，滑动变阻器铭牌标有“50Ω 1A”字样，电流表选用0~3A量程。先闭合
开关 、断开开关 ，此时小灯泡正常发光；保持开关 闭合，再闭合开关 ，当
滑动变阻器连入电路的阻值为30Ω时，电流表的示数为0.8A。则保持开关 、 都
闭合，忽略温度对灯丝电阻的影响，使用过程中元件完好，在保证电路安全的情况
下，下列说法正确的是（ ）A. 将滑动变阻器的滑片向右移动，小灯泡实际功率不变
B. 滑动变阻器允许接入电路的阻值范围是2.5~50Ω
C. 通过电流表的电流最小值为0.72A
D. 电路的总功率最大值为9.6W
【答案】ACD
【解析】
【详解】A．先闭合开关S 、断开开关S ，此时小灯泡正常发光，说明灯泡两端的电压
1 2
为6V，电源电压等于灯泡的额定电压；保持开关S 闭合，再闭合开关S ，灯泡与滑动
1 2
变阻器并联，电流表测干路电流，当滑动变阻器连入电路的阻值为30Ω时，电流表的
示数为0.8A，因并联电路中各支路两端的电压相等，所以，通过滑动变阻器的电流
因并联电路中干路电流等于各支路电流之和，所以，通过灯泡的电流
由 可得，灯泡的电阻
将滑动变阻器的滑片向右移动，接入电路中的电阻变大，由 可知，通过滑动变
阻器的电流变小，因并联电路中各支路独立工作、互不影响，所以，灯泡两端的电压
和通过的电流不变，实际功率不变，故A正确；
B．滑动变阻器允许通过的最大电流为1A，则滑动变阻器接入电路中的最小阻值滑动变阻器的最大阻值为50Ω，所以，滑动变阻器允许接入电路的阻值范围是6Ω～
50Ω，故B错误；
C．当滑动变阻器接入电路中的电阻最大时，干路电流最小，所以，通过滑动变阻器的
最小电流为
通过电流表的电流最小值为
I =I +I=0.12A+0.6A=0.72A
总小 小
即电流表的示数最小为0.72A，故C正确；
D．当滑动变阻器接入电路中的电阻最小时，滑动变阻器允许通过的最大电流为1A，此
时通过电路的总电流为
电路 总的功率最大，则电路的最大总功率
故D正确。
故选ACD。

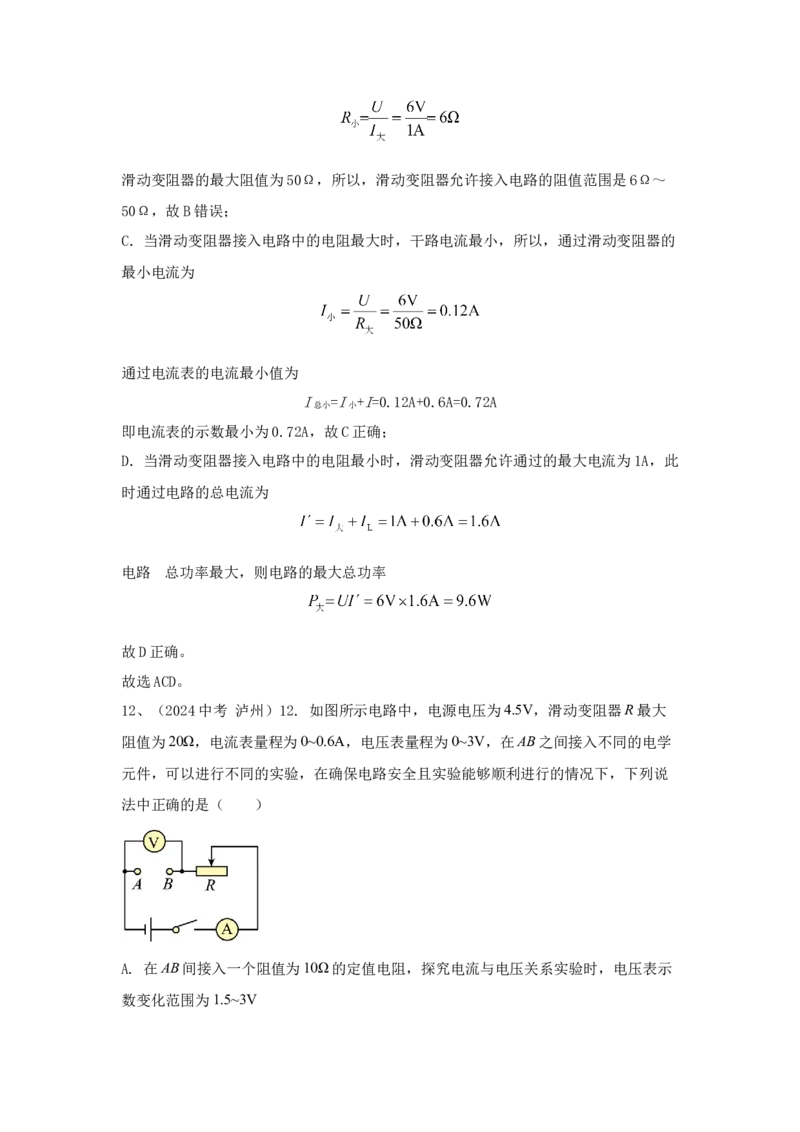

12、（2024中考 泸州）12. 如图所示电路中，电源电压为4.5V，滑动变阻器R最大
阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V，在AB之间接入不同的电学
元件，可以进行不同的实验，在确保电路安全且实验能够顺利进行的情况下，下列说
法中正确的是（ ）
A. 在AB间接入一个阻值为10Ω的定值电阻，探究电流与电压关系实验时，电压表示
数变化范围为1.5~3VB. 探究电流与电阻的关系实验中，控制AB间电压是3V时，在AB间接入电阻的阻值
范围是5~40Ω
C. 在AB间接入一个大约100Ω的未知电阻，调节滑动变阻器滑片的位置，就能够测
量出该电阻的阻值
D. 在AB间接入小灯泡，调节滑片，使电压表示数从2V变到3V，测得电流表示数从
0.25A变到0.3A，则灯泡的电功率增大了0.05W
【答案】AB
【解析】
【详解】A．在AB间接入一个阻值为10Ω的定值电阻，探究电流与电压关系实验时，
由串联电路的规律及分压原理知道
滑动变阻器R最大阻值为20Ω时，AB间的定值电阻两端分得的电压（电压表示数）最
小，即
解得，AB间最小电压（电压表示数）值
U =1.5V
V小
由于电压表量程为0~3V，所以，AB间最大电压（电压表示数）值是3V，故A正确；
B．探究电流与电阻的关系实验中，控制AB间电压是3V时，电流表的量程为
0~0.6A，为了保证电路的安全，电路中的最大电流为0.6A，此时定值电阻接入电路中
的电阻最小，大小是
因变阻器的最大电阻为20Ω，当滑动变阻器的电阻最大时，定值电阻阻值也最大；当
变阻器接入电路中的阻值最大时，此时电路中的电流
定值电阻的最大阻值故B正确；
C．滑动变阻器接入电路的阻值只有接入最大（20Ω）和最小（0Ω）时知道其接入电路
的阻值大小，在AB间接入一个大约100Ω的未知电阻，若滑动变阻器接入最大值时，
由串联分压原理知道，电压表的示数约是
由于电压表量程为0~3V，所以不能测量出该电阻的阻值，故C错误；
D．根据题意知道，电压表示数是2V时电流表示数是0.25A；电压表示数是3V时，电
流表示数0.3A，由 知道，电功率的增大
故D错误。
故选AB。
13、（2024自贡中考）20.右图是灯泡L的I-U图象，结合图象分析，下列选项正确的
是
A.当通过灯泡L的电流为0.2A时，工作1min消耗的电能是
0.24J
B.当通过灯泡L的电流为0.3A时，其电功率为0.72W
A．将两个完全相同的灯泡L并联在3.6V的电源两端，电路的
总功率为2.88W
D.将灯泡L和6Ω的定值电阻串联在6V的电源两端，电路的总电阻为18Ω
14、（2024中考 遂宁）10. 噪声污染是当代社会四大污染之一，若青少年长期处于噪
声环境中会影响身心健康。为了监测噪声的强弱，同学们找来定值电阻 、声敏电阻
R（阻值会随声音强弱发生变化）、电流表、学生电源等器材，设计了可用电流表的示
数来反映噪声强弱的装置，其中R的阻值随声音强弱变化的关系如甲图所示，该装置
电路如乙图所示。在某次测试中，当噪声80dB时，电流表示数为0.4A；当噪声50dB
时，电流表示数为0.2A。下列选项正确的是（ ）A. 电路中的电流随声音强度增大而减小 B. 阻值是15Ω
C. 电源电压10V D. 当电流表示数0.3A，噪声强度
为60dB
【答案】D
【解析】
【详解】A．分析电路可知， 和 串联，电流表测电路电流。声音强度增大时，
阻值变小，则总电阻变小，根据 可知电路中的电流变大，故A错误；
BC．当噪声80dB时，电流表示数为0.4A，此时 阻值为 ，则电源电压为
①
当噪声50dB时，电流表示数为0.2A，此时 阻值为 ，则电源电压为
②
联立①②，解得 ，电源电压 ，故BC错误；
D．当电流表示数0.3A，总电阻为
则此时 阻值为
由甲图可知，此时噪声强度为60dB，故D正确。故选D。
15、（2024中考 宜宾）14. 我国交规规定，酒后不能开车。图甲是一种对驾驶员进行
检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感
器，它是一种气敏电阻，用符号“ ”表示，其阻值R随酒精气体浓度K变化图像
如图丙所示。已知电源电压为12V， 是阻值为20Ω的定值电阻，设血液酒精浓度M
＝呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列
说法正确的是（ ）
A. 酒精气体浓度越大，电流表示数越大
B. 刚达到饮酒驾驶时，R的阻值为64Ω
C. 电流表示数为0.12A时，不属于饮酒驾驶
D. 达到饮酒驾驶，电路消耗的最小功率为1.44W
【答案】ABC
【解析】
【详解】由图乙得，R与R 串联，电流表测量电路电流；
1
A．由图丙可知，酒精气体浓度越大，R电阻越小，此时电路总电阻越小，由欧姆定律
得，电流电流越大，即电流表示数越大，故A正确；
B．刚达到饮酒驾驶时，呼出酒精气体浓度
由图得，此时R的阻值为64Ω，故B正确；
C．电流表示数为0.12A时，由欧姆定律得，此时电路电阻为R的阻值为
由图丙可知，此时呼出酒精气体浓度为K=4×10-5mg/mL，则血液酒精浓度
M＝4×10-5mg/mL×2500=0.1mg/mL<0.2mg/mL
则此时不属于饮酒驾驶，故C正确；
D．达到饮酒驾驶，电路消耗的最小功率为
故D错误。
故选ABC。
16、（2024中考 苏州）12. 图甲中，电源电压为12V、电流表（0～0.6A）、电压表
（0～15V）、滑动变阻器标有“？Ω ； 1A”字样，虚线框内是一个定值电阻或是一
个小灯泡（6V ； 0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，
得到滑动变阻器的 图像如图乙。则：①虚线框内是小灯泡；②电路的最大功率为
6W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；④滑动
变阻器最大阻值为20Ω。以上结论正确的有（ ）
A. ②④ B. ②③ C. ①② D. ①④
【答案】A
【解析】
【详解】分析电路可知，虚线框内元件和变阻器串联，电压表测变阻器电压，电流表
测电路电流。
①由图乙可知，变阻器的电流和电压成一次函数线性关系，根据串联分压规律可知虚
线框内元件的电流和电压也成一次函数线性关系，而灯泡的电阻是变化的，所以虚线
框内是定值电阻，故①错误；
②由图乙可知，电流最大时，变阻器电压为6V，则此时虚线框内定值电阻的电压为定值电阻的规格为“6V ； 0.5A”，所以最大电流为0.5A，则电路的最大功率为
故②正确；
③定值电阻的阻值为
根据 ，变阻器和定值电阻串联，电流相等，所以虚线框内定值电阻和滑动变
阻器的功率相等时，二者电阻相等，即滑动变阻器的阻值为12Ω。故③错误；
④当电压表示数最大为8V时，电流为0.4A，此时滑动变阻器阻值最大为
故④正确。
故A正确，BCD错误。
故选A。
17、（2024中考 广安）12. 如图甲所示电路，电源电压恒定不变，电流表量程是
0~0.6A，电压表量程是0~3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到
a点的过程中，滑动变阻器R和灯泡L的 图像分别如图乙所示，当滑片在a点时
灯泡L恰好正常发光。下列说法正确的是（ ）
A. 电源电压为4V B. 灯泡L正常发光时的电阻为6ΩC. 电路中允许的最大功率为2.25W D. 电压表测量的是滑动变阻器R两
端的电压
【答案】C
【解析】
【详解】ABD．由电路图可知，L与R串联，电流表测电路中电流，电压表测灯泡两
端电压。当滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器接入电
路的阻值减小，电路中总电阻减小，由欧姆定律可知，电路中电流增大，则灯泡两端
电压增大，由串联电路电压特点可知，滑动变阻器两端电压减小，因此上半部分图像
是R的 图像，下半部分是L的 图像。当滑片在a点时灯泡L恰好正常发
光，则由图乙可知此时
， ，
由串联电路电压特点可知，电源电压
灯泡L正常发光时的电阻为
故ABD错误；
C．因灯泡正常发光时的电流为0.5A，因此电路中允许的最大功率为
故C正确。
故选C。
二、填空

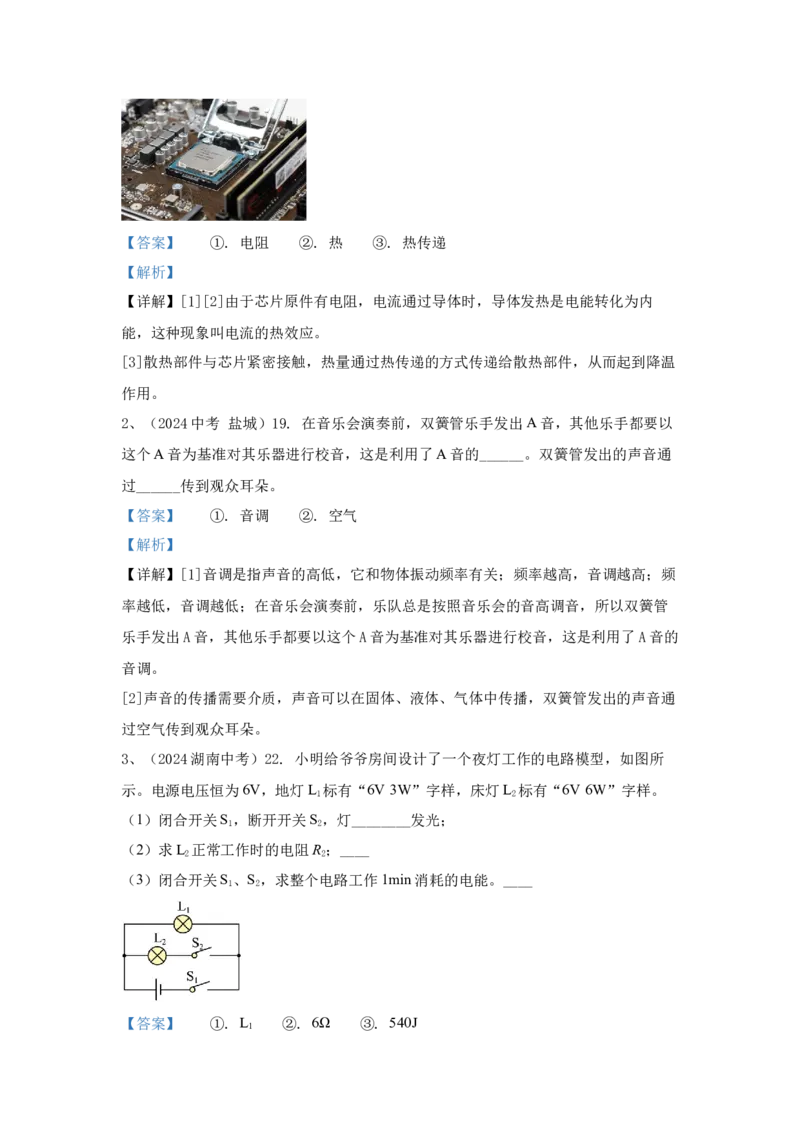

1、（2024中考 盐城）18. 芯片体积小，元件密集。当芯片中有电流通过时，由于芯
片元件有______，不可避免地会产生热量，这种现象称为电流的______效应。为了不
影响芯片的性能，通常让散热部件与芯片紧密结合，来降低芯片的温度，这是通过
______的方式改变芯片内能。【答案】 ①. 电阻 ②. 热 ③. 热传递
【解析】
【详解】[1][2]由于芯片原件有电阻，电流通过导体时，导体发热是电能转化为内
能，这种现象叫电流的热效应。
[3]散热部件与芯片紧密接触，热量通过热传递的方式传递给散热部件，从而起到降温
作用。
2、（2024中考 盐城）19. 在音乐会演奏前，双簧管乐手发出A音，其他乐手都要以
这个A音为基准对其乐器进行校音，这是利用了A音的______。双簧管发出的声音通
过______传到观众耳朵。
【答案】 ①. 音调 ②. 空气
【解析】
【详解】[1]音调是指声音的高低，它和物体振动频率有关；频率越高，音调越高；频
率越低，音调越低；在音乐会演奏前，乐队总是按照音乐会的音高调音，所以双簧管
乐手发出A音，其他乐手都要以这个A音为基准对其乐器进行校音，这是利用了A音的
音调。
[2]声音的传播需要介质，声音可以在固体、液体、气体中传播，双簧管发出的声音通
过空气传到观众耳朵。
3、（2024湖南中考）22. 小明给爷爷房间设计了一个夜灯工作的电路模型，如图所
示。电源电压恒为6V，地灯L 标有“6V 3W”字样，床灯L 标有“6V 6W”字样。
1 2
（1）闭合开关S ，断开开关S ，灯________发光；
1 2
（2）求L 正常工作时的电阻R ；____
2 2
（3）闭合开关S 、S ，求整个电路工作1min消耗的电能。____
1 2
【答案】 ①. L ②. 6Ω ③. 540J
1【解析】
【详解】解：（1）[1]由图可知，闭合开关S ，断开开关S ，灯L 接通电路，所以L
1 2 1 1
发光。
（2）[2]由题意知，床灯L 标有“6V 6W”字样，根据 可知，R 的阻值为
2 2
（3）[3]闭合开关S 、S ，两个灯泡并联，根据并联电路电压的特点可知，两个灯泡两
1 2
端的电压均为6V，因此均正常发光，因此整个电路工作1min消耗的电能
W=P t=(P +P )t=(3W+6W)×60s=540J
总 1 2
答：（1）闭合开关S ，断开开关S ，灯L 发光；
1 2 1
（2）L 正常工作时的电阻为6Ω；
2
（3）闭合开关S 、S ，整个电路工作1min消耗的电能为540J。
1 2
4、(2024河南中考)5. 图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电
路，电阻R阻值为10Ω，闭合开关S，电流表示数为0.2A，则电源电压为______V，干
路电流为______A，此时灯泡L的电功率为______W。
【答案】 ①. 2 ②. 0.45 ③. 0.5
【解析】
【详解】[1]定值电阻R与灯泡L并联，根据并联电路电压规律
电流表接在定值电阻R支路上，且示数为0.2A
故电源电压为2V。
[2]由甲图可知，当灯泡电压为2V时，电流为0.25A，故干路电流为[3] 此时灯泡L的电功率
5、（2024广东中考）14.如题14图所示，标有“2.5V0.3A”的灯泡L和标有
“6V0.15A”的灯泡L₂连接成____联电路，电源电压可调节.闭合开关S，使电源电压
从0V逐渐增加，先正常发光的灯泡是______，此时通过另一灯泡的电流是______A.
6、（2024中考 南充）14. 作为传统燃油汽车燃料的汽油和柴油是______能源（选
填“可再生”“不可再生”），为了减少燃油汽车对环境的污染，我国大力发展新能源汽
车。如今，我国电动汽车的多项技术已领跑世界，某型号的国产电动汽车的电池容量
为 ，额定电压为 ，充满电后，它储存了______ 的能量。
【答案】 ①. 不可再生 ②. 80
【解析】
【详解】[1]汽油和柴油短时间内无法再次获取，是不可再生能源。
[2]充满电后储存的能量为

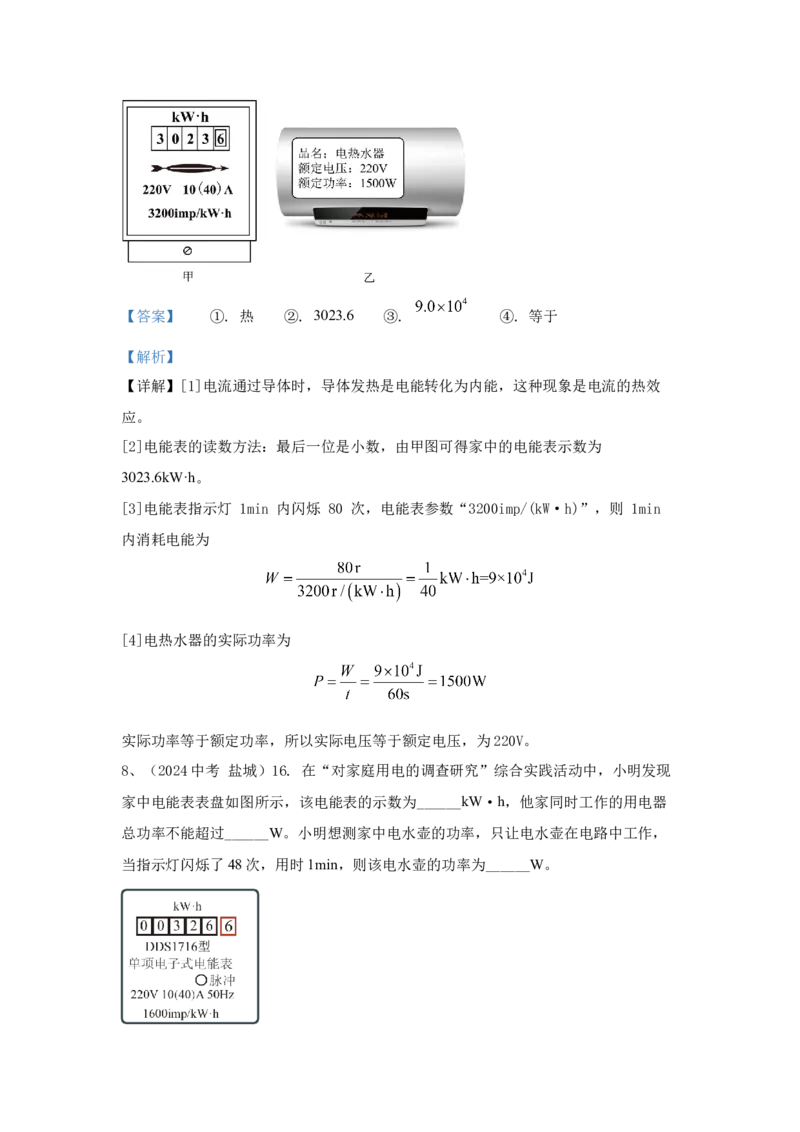

7、（2024中考 苏州）18. 电热水器是利用电流的_________效应工作的。小明利用电
能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如
图甲所示为_________kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指
示灯1min内闪烁80次，则1min内消耗电能为_________J，其两端电压_________（高
于/等于/低于）220V。【答案】 ①. 热 ②. 3023.6 ③. ④. 等于
【解析】
【详解】[1]电流通过导体时，导体发热是电能转化为内能，这种现象是电流的热效
应。
[2]电能表的读数方法：最后一位是小数，由甲图可得家中的电能表示数为
3023.6kW·h。
[3]电能表指示灯 1min 内闪烁 80 次，电能表参数“3200imp/(kW·h)”，则 1min
内消耗电能为
[4]电热水器的实际功率为
实际功率等于额定功率，所以实际电压等于额定电压，为220V。
8、（2024中考 盐城）16. 在“对家庭用电的调查研究”综合实践活动中，小明发现
家中电能表表盘如图所示，该电能表的示数为______kW·h，他家同时工作的用电器
总功率不能超过______W。小明想测家中电水壶的功率，只让电水壶在电路中工作，
当指示灯闪烁了48次，用时1min，则该电水壶的功率为______W。【答案】 ①. 326.6 ②. 8800 ③. 180
【解析】
【详解】[1]由图可知，电能表显示的数字为003266，最后一位是小数，单位是
kW·h,此时的读数为326.6kW·h。
[2]由电能表的参数可知，电能表工作电压是220V，允许通过的最大电流为40A，他家
同时工作的用电器最大总功率
P=UI=220V×40A=8800W
[3]当指示灯闪烁了48次消耗电能
该用电器实际功率
9、（2024中考 泸州）17. 小华家电茶炉的加热电阻为60.5Ω，家用电能表的信息如
图所示，只将电茶炉接入220V的家庭电路中正常工作10min，电能表指示灯应闪烁
________次，刚好将电茶炉内1kg的水从20℃加热至100℃，水吸收的热量为
________J，电茶炉烧水的效率为________。[ ]
【答案】 ①. 160 ②. ③.
【解析】
【详解】[1]电茶炉接入220V的家庭电路中正常工作10min，消耗的电能为电能表指示灯应闪烁的次数为
[2]水吸收的热量为
[3]电茶炉烧水的效率为
10、（2024中考 重庆A）12. 如图所示，小欣同学家电能表4月底的示数是
________kW·h；若关闭家中其他用电器，只有电热水壶工作，电能表的指示灯闪烁
300次时，刚好将1.2kg水从20℃加热到80℃，则电热水壶的加热效率为
________％。[ ]
【答案】 ①. 2024.6 ②. 84
【解析】
【详解】[1]电能表示数中最后一位为小数，由图可知，小欣同学家电能表4月底的示
数是2024.6kW·h。
[2]将1.2kg水从20℃加热到80℃，水吸收的热量为
电能表的指示灯闪烁300次时，消耗的电能为

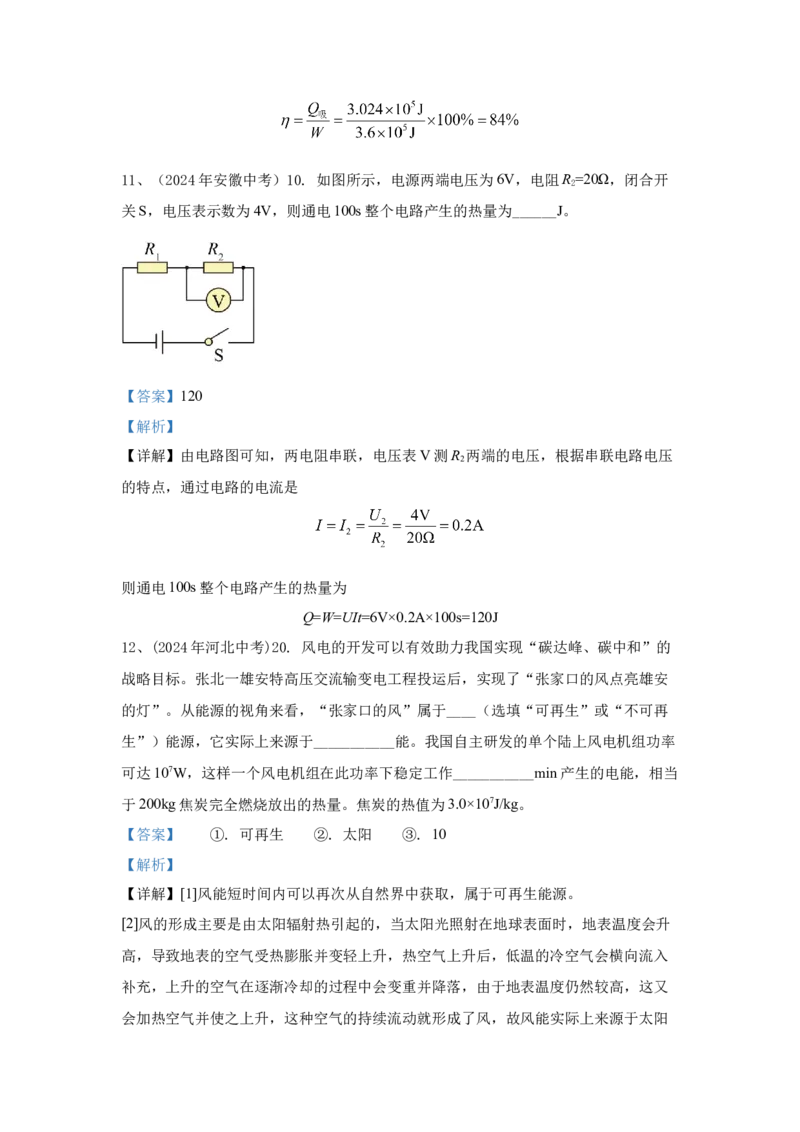

则电热水壶的加热效率为11、（2024年安徽中考）10. 如图所示，电源两端电压为6V，电阻R =20Ω，闭合开
2
关S，电压表示数为4V，则通电100s整个电路产生的热量为______J。
【答案】120
【解析】
【详解】由电路图可知，两电阻串联，电压表V测R 两端的电压，根据串联电路电压
2
的特点，通过电路的电流是
则通电100s整个电路产生的热量为
Q=W=UIt=6V×0.2A×100s=120J
12、(2024年河北中考)20. 风电的开发可以有效助力我国实现“碳达峰、碳中和”的
战略目标。张北一雄安特高压交流输变电工程投运后，实现了“张家口的风点亮雄安
的灯”。从能源的视角来看，“张家口的风”属于____（选填“可再生”或“不可再
生”）能源，它实际上来源于___________能。我国自主研发的单个陆上风电机组功率
可达107W，这样一个风电机组在此功率下稳定工作___________min产生的电能，相当
于200kg焦炭完全燃烧放出的热量。焦炭的热值为3.0×107J/kg。
【答案】 ①. 可再生 ②. 太阳 ③. 10
【解析】
【详解】[1]风能短时间内可以再次从自然界中获取，属于可再生能源。
[2]风的形成主要是由太阳辐射热引起的，当太阳光照射在地球表面时，地表温度会升
高，导致地表的空气受热膨胀并变轻上升，热空气上升后，低温的冷空气会横向流入
补充，上升的空气在逐渐冷却的过程中会变重并降落，由于地表温度仍然较高，这又
会加热空气并使之上升，这种空气的持续流动就形成了风，故风能实际上来源于太阳能。
[3]200kg焦炭完全燃烧放出的热量为
风电机组在此功率下稳定工作的时间为
13、(2024年河北中考)19. 如图所示为某储水式电热水器的铭牌，它表明该热水器的
额定电压为___V。若该热水器正常工作3000s，可将一箱装有额定容量的水从25℃加
热到50℃，则这个过程中水吸收的热量为___J，热水器的效率为___%（结果保留整
数）。水的密度为1.0×103kg/m3，水的比热容为4.2×103J/(kg·℃)。
型号 额定电压 220V
额定容量 80L 额定频率 50Hz
额定最高温度 75℃ 额定功率 3000W
防水等级 IP×4 额定内压 0.8MPa
出厂编号
【答案】 ①. 220 ②. 8.4×106 ③. 93%
【解析】
【详解】[1]由表中数据可得，该热水器的额定电压为220V。
[2][3]由题意可得，额定容量的水的质量为
由题意及 可得，该过程中水吸收的热量为
过程中所消耗的电能为W=Pt=3000W×3000s=9×106J
则热水器的效率为
14、（2024中考 宜宾）21. 电热水壶内装有质量为2kg，温度为20℃的水，加热至沸
腾时，水吸收的热量为_________J；电热水壶额定功率为2000W，正常工作时80%的
热量被壶内的水吸收，将这壶水烧开需要的时间是_________分钟。已知水的比热容
，当地气压为标准大气压。
【答案】 ①. ②. 7
【解析】
【详解】[1]标准大气压水的沸点为100℃，将质量为2kg，温度为20℃的水，加热至
沸腾时，水吸收的热量为
[2]电热壶消耗的电能
由 可知，将这壶水烧开需要的时间是
15、（2024中考 广安）19. 如图所示，电源电压恒定不变，甲、乙为两只相同的电
表。当开关 闭合、 断开时，甲、乙两电表示数之比为5∶3，则两电表均为______
（选填“电压表”或“电流表”）。一段时间后，电阻 产生的热量为 ；现同时更
换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻产生的热量为 ，则 为______。
【答案】 ①. 电流表 ②. 25∶9
【解析】
【详解】[1][2]因电压表并联在电路中，其内阻较大，在电路中相当于断路，若两表都
是电压表，则电路当开关 闭合、 断开时，电压表串联在电路中，不符合题意，故
两个电表都是电流表，此时两电阻并联，甲测干路电流，乙测R 支路电流。由并联电
2
路电流特点可知，通过两电阻的电流之比
由 可知，两电阻之比
经过时间t后，电阻 产生的热量
现同时更换两电表种类，即两电表都更换为电压表，两个开关都闭合，R 、R 串联，
1 2
甲测R 两端电压，乙测电源电压，电路中电流为
2经过时间t后，电阻 产生的热量
则

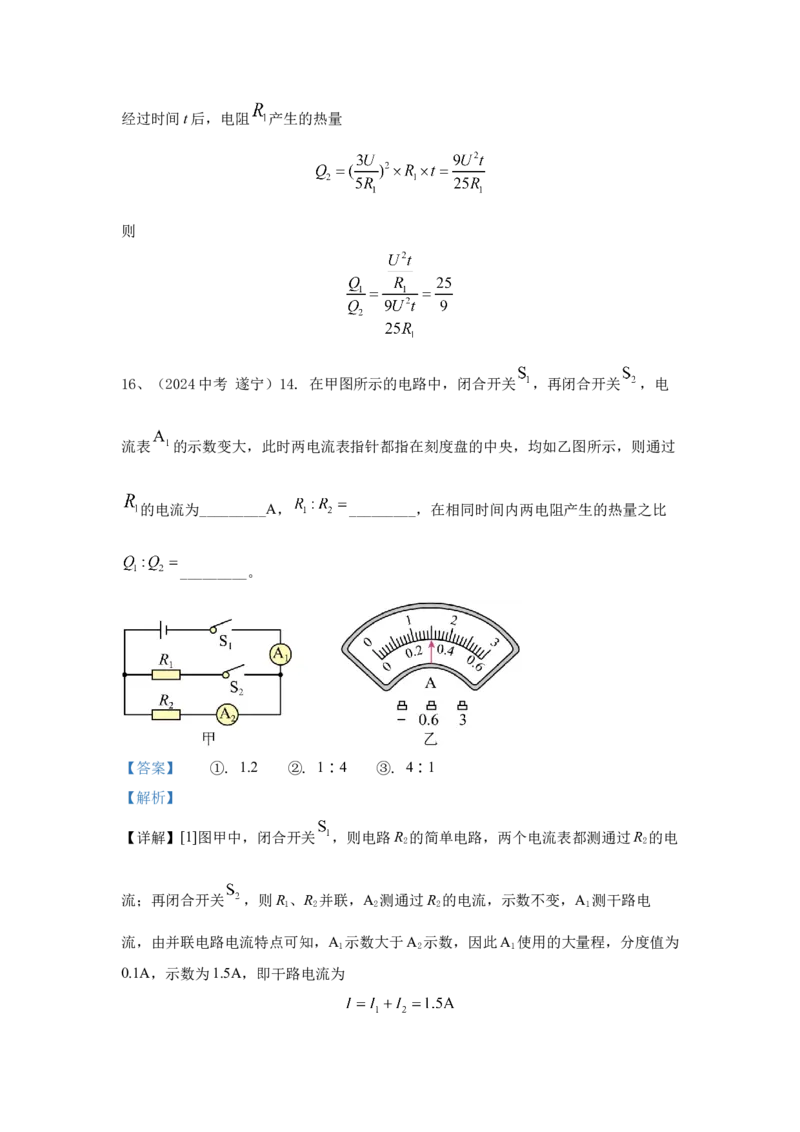

16、（2024中考 遂宁）14. 在甲图所示的电路中，闭合开关 ，再闭合开关 ，电
流表 的示数变大，此时两电流表指针都指在刻度盘的中央，均如乙图所示，则通过
的电流为_________A， _________，在相同时间内两电阻产生的热量之比
_________。
【答案】 ①. 1.2 ②. 1∶4 ③. 4∶1
【解析】
【详解】[1]图甲中，闭合开关 ，则电路R 的简单电路，两个电流表都测通过R 的电
2 2
流；再闭合开关 ，则R 、R 并联，A 测通过R 的电流，示数不变，A 测干路电
1 2 2 2 1
流，由并联电路电流特点可知，A 示数大于A 示数，因此A 使用的大量程，分度值为
1 2 1
0.1A，示数为1.5A，即干路电流为A 使用 的小量程，分度值为0.02A，示数为0.3A，则通过 的电流为
2
[2]由欧姆定律可知，两电阻的阻值之比
[3]由 可得在相同时间内两电阻产生的热量之比

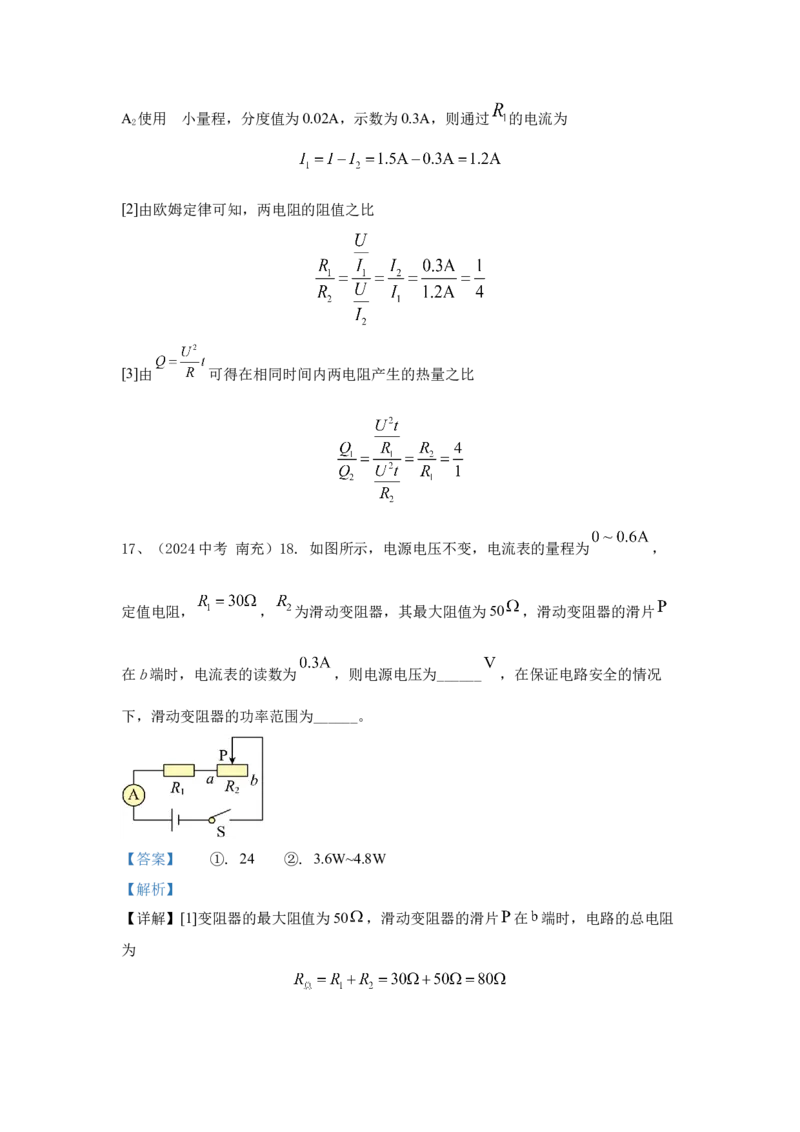

17、（2024中考 南充）18. 如图所示，电源电压不变，电流表的量程为 ，
定值电阻， ， 为滑动变阻器，其最大阻值为50 ，滑动变阻器的滑片
在b端时，电流表的读数为 ，则电源电压为______ ，在保证电路安全的情况
下，滑动变阻器的功率范围为______。
【答案】 ①. 24 ②. 3.6W~4.8W
【解析】
【详解】[1]变阻器的最大阻值为50 ，滑动变阻器的滑片 在 端时，电路的总电阻
为电流表的读数为 ，电源电压为
[2]根据 可知，变阻器的功率可表示为
当 时，变阻器的功率最大，为
根据串联电路电流规律可知，变阻器的功率可表示为
故变阻器的功率是关于电流的二次函数，由数学知识可知，当电流为电路中的最大电
流0.6A时，变阻器的功率最小，为
故变阻器的功率范围为3.6W~4.8W。
18、(2024中考 成都)20. 小张想设计一个有“低温”、“中温”和“高温”三个挡位
的电加热器，其电路图如图所示，电源电压为220V，R 、R 是电热丝，开关S接触相
1 2
邻的两个触点。她准备了三根电热丝，R =242Ω，另外两根电热丝的阻值分别是121Ω
1
和242Ω，R 应该选取阻值为_______Ω的电热丝。开关S接触“1”、“2”两个触点
2
时，通电1min，电流产生的热量是________J。【答案】 ①. 121 ②. 1.2×104
【解析】
【详解】[1]由电路图可知，开关S接触3、4两个触点时，电路为R的简单电路；开
2
关S接触2、3两个触点时，R与R并联；开关S接触1、2两个触点时，电路为R的简
1 2 1
单电路；因并联电路中总电阻小于任何一个分电阻，由 可知，开关S接触2、3
两个触点时，为高温挡；由于电加热器有“低温”、“中温”和“高温”三个挡位，
所以R与R的阻值应该不同，所以R 应该选取阻值为121Ω。
1 2 2
[2]开关S接触“1”、“2”两个触点时，电路为R的简单电路，通电1min，电流产生
1
的热量
19、(2024中考 临沂)21．4月25日，2024山东省文旅产业高质量发展大会在临沂开
幕．同日，水韵琅琊·点靓沂河亮相央视，吸引着海内外广大游客光“临”，体验临沂
之“美”．
（2）沂河之“美”：动感酷炫的沂河灯光秀惊艳全网，一时间成为临沂的“新晋顶
流”．①如图所示，位于灯光秀“C位”的临沂广播电视塔发出炫目的光束，这是光
的________现象；②游客的白色上衣在红色灯光的照射下呈现________色；③岸边高
楼上展现山水人文画卷的各彩灯之间是________联的；④游客纷纷举着手机拍照．某
游客的手机电池的额定电压为3.8V，额定容量为4000mA·h，该手机电池充满电后储存
的电能为________J．
21．（1）①增大；②音色；③用电器；（2）①直线传播；②红；③并；④
；20、（2024中考 白银）16. 如图所示，电能表的读数为___________度；该电路中能
接入的用电器总功率最大为___________W。
【答案】 ①. 213.9 ②. 4400
【解析】
【详解】[1]电能表的读数为 ，即213.9度。
[2]电能表允许通过的最大电流20A，由P=UI可得，该电路中能接入的用电器总功率最
大为
21、（2024年眉山中考）16. 小龙和父亲一起为家里安装电灯，连接的部分电路如图
甲，A、B两接线点，与火线相连的是______点；家里电能表如图乙，原有用电器的总
功率是3600W，从电能表使用的角度考感，还能添加用电器的总功率不超过
______W。
【答案】 ①. B ②. 800
【解析】
【详解】[1]开关应接在火线和用电器之间，所以与火线相连的是B点。
[2]由图可知，电能表允许通过的最大电流为20A，因此小龙家同时使用的用电器最大
总功率
还能添加用电器的总功率不超过22、（2024中考 扬州）19. 如图1是家庭电路示意图，插座与灯泡的连接方式是
___________联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，
则电路故障是___________断路。家用电能表如图2所示，能接入电路中用电器的最大
总功率为___________W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300
次，电饭锅在这段时间内产生的热量是___________J。
【答案】 ①. 并 ②. 保险丝 ③. 8800 ④. 3.6×105
【解析】
【详解】[1]由题图1可知，插座与灯泡互不影响，故它们的连接方式是并联。
[2]由图1可知，若火线上的保险丝断路，则电路中没有电流，测电笔测任何位置均不
发光。
[3]由图2可知，该电能表能接入电路中用电器的最大总功率为
[4]图2中电能表常数3000imp/kW·h表示每消耗1kW·h的电能，电能表指示灯闪烁
3000次，所以当指示灯闪烁了300次，电饭煲消耗的电能即这段时间内产生的热量为
23、（2024年眉山中考）17. 如图所示电路，电源电压恒定，滑动变阻器R标有“
2A”，灯泡L标有“4V 2W”，灯泡电阻不变。S闭合，滑片P在R的中点
时，灯泡正常发光，则电源电压为______V。当P移到最右端时，电路的总功率
______W（结果保留一位小数）。【答案】 ①. 9 ②. 2.9
【解析】
【详解】[1]S闭合，灯泡与滑动变阻器串联，滑片P在R的中点时，连入电路的电阻
为 ，灯泡正常发光，通过灯泡的电流为
由于串联电路中电流处处相等，滑动变阻器两端的电压为
则电源电压为
[2]灯泡的电阻为
当P移到最右端时，电路中的总电阻为
电路的总功率

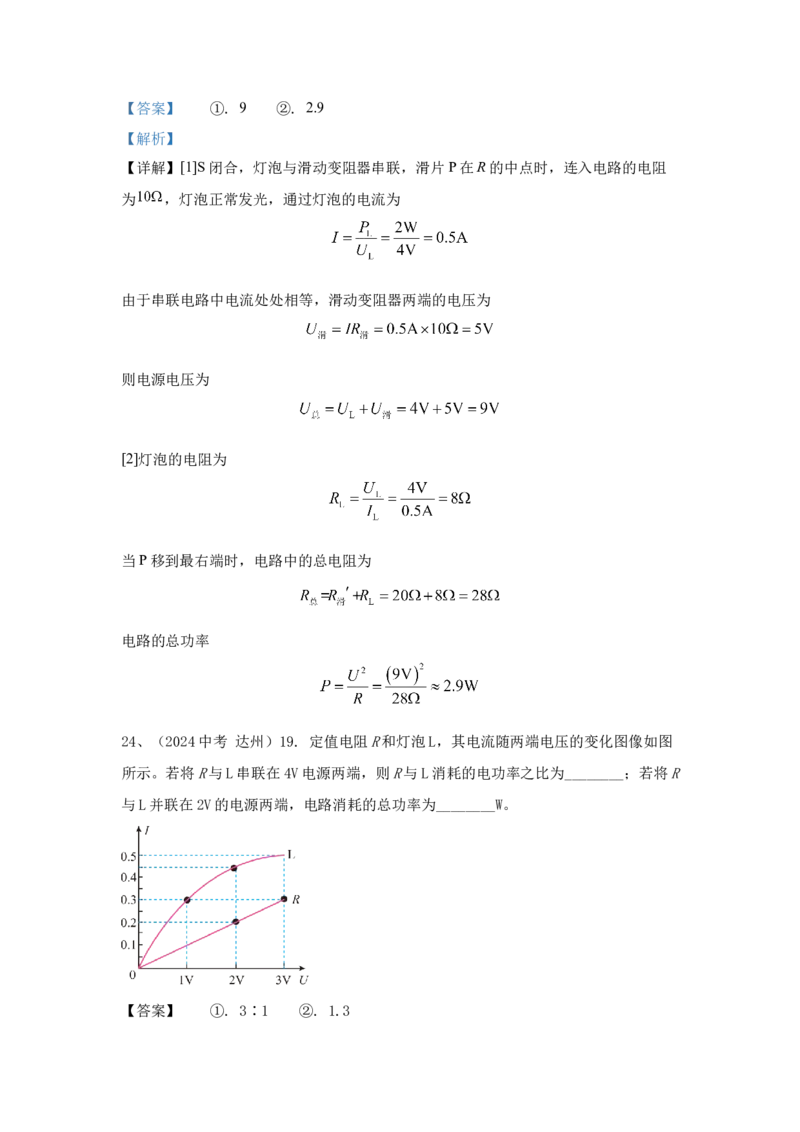

24、（2024中考 达州）19. 定值电阻R和灯泡L，其电流随两端电压的变化图像如图
所示。若将R与L串联在4V电源两端，则R与L消耗的电功率之比为________；若将R
与L并联在2V的电源两端，电路消耗的总功率为________W。
【答案】 ①. 3∶1 ②. 1.3【解析】
【详解】[1]若将R与L串联在4V电源两端，通过R与L的电流相等，由图可知，此时
电路中的电流为0.3A，R两端的电压为3V，L两端的电压为1V，则R与L消耗的电功
率之比为
[2]若将R与L并联在2V的电源两端，由图可知，通过R的电流为0.2A，通过L的电流
为0.45A，则电路中的总电流为
电路消耗的总功率为
25、（2024中考 上海）7. 家庭电路中的冰箱和空调是________连接的（选填“串
联”或“并联”），标有“220V 100W”的电器正常工作时，两端的电压为
________V，当此电器正常工作2小时，耗电为________度。
【答案】 ①. 并联 ②. 220 ③. 0.2
【解析】
【详解】[1]家庭电路中，各用电器之间互不影响，是并联的，故冰箱和空调是并联
的。
的
[2]标有“220V 100W” 字样 电灯，额定电压为220V，即正常工作的电压为220V。
[3]正常工作 2小时，耗电为
即正常工作2小时，耗电0.2度。
26、(2024河南中考)21. 小华家新买了一台电暖器，部分参数如下表，通过调节旋
钮，可实现高温挡、低温挡的切换。她结合所学知识进行了研究。
额定电
220V
压
高温挡
2000W
功率
低温挡
800W

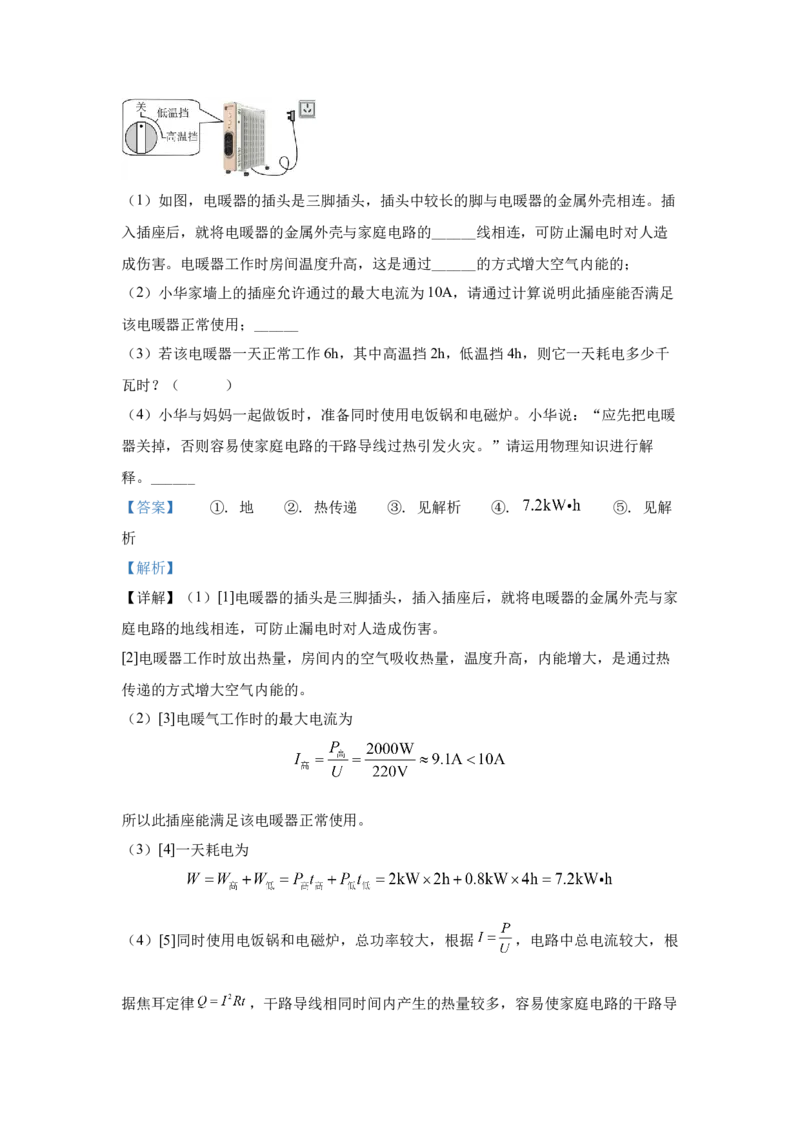

功率（1）如图，电暖器的插头是三脚插头，插头中较长的脚与电暖器的金属外壳相连。插
入插座后，就将电暖器的金属外壳与家庭电路的______线相连，可防止漏电时对人造
成伤害。电暖器工作时房间温度升高，这是通过______的方式增大空气内能的；
（2）小华家墙上的插座允许通过的最大电流为10A，请通过计算说明此插座能否满足
该电暖器正常使用；______
（3）若该电暖器一天正常工作6h，其中高温挡2h，低温挡4h，则它一天耗电多少千
瓦时？（ ）
（4）小华与妈妈一起做饭时，准备同时使用电饭锅和电磁炉。小华说：“应先把电暖
器关掉，否则容易使家庭电路的干路导线过热引发火灾。”请运用物理知识进行解
释。______
【答案】 ①. 地 ②. 热传递 ③. 见解析 ④. ⑤. 见解
析
【解析】
【详解】（1）[1]电暖器的插头是三脚插头，插入插座后，就将电暖器的金属外壳与家
庭电路的地线相连，可防止漏电时对人造成伤害。
[2]电暖器工作时放出热量，房间内的空气吸收热量，温度升高，内能增大，是通过热
传递的方式增大空气内能的。
（2）[3]电暖气工作时的最大电流为
所以此插座能满足该电暖器正常使用。
（3）[4]一天耗电为
（4）[5]同时使用电饭锅和电磁炉，总功率较大，根据 ，电路中总电流较大，根
据焦耳定律 ，干路导线相同时间内产生的热量较多，容易使家庭电路的干路导线过热引发火灾。

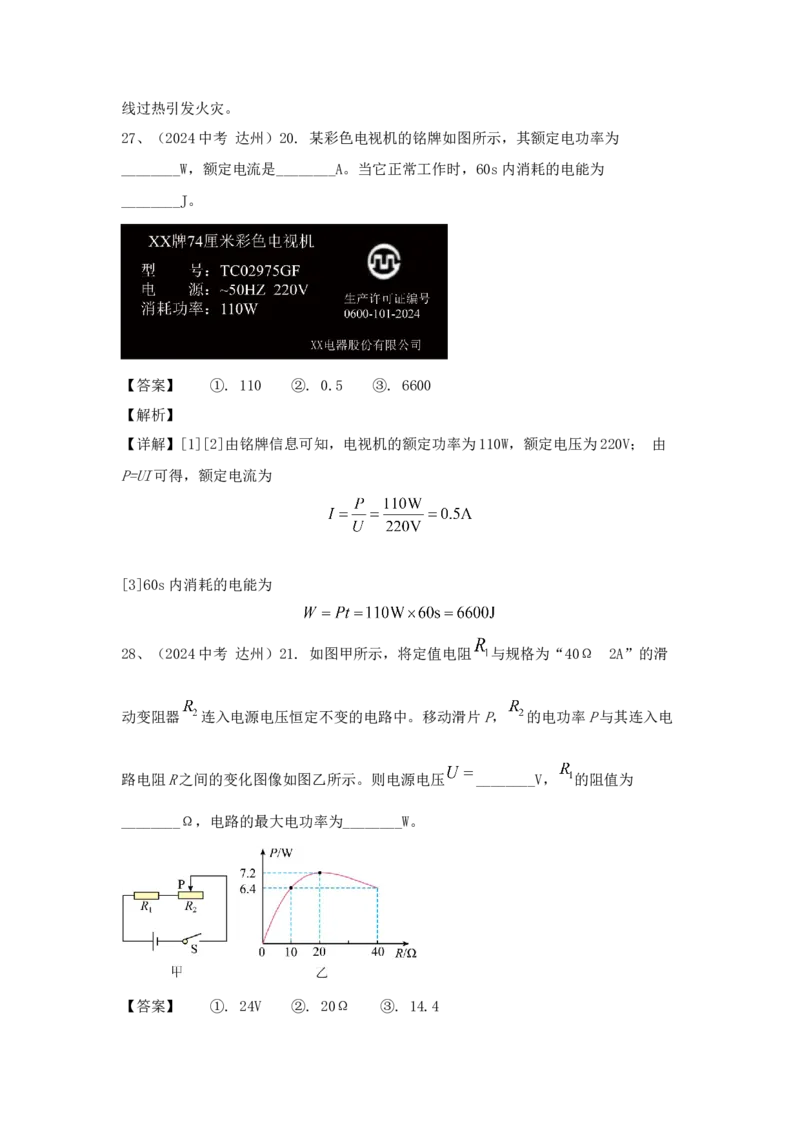

27、（2024中考 达州）20. 某彩色电视机的铭牌如图所示，其额定电功率为
________W，额定电流是________A。当它正常工作时，60s内消耗的电能为
________J。
【答案】 ①. 110 ②. 0.5 ③. 6600
【解析】
【详解】[1][2]由铭牌信息可知，电视机的额定功率为110W，额定电压为220V； 由
P=UI可得，额定电流为
[3]60s内消耗的电能为
28、（2024中考 达州）21. 如图甲所示，将定值电阻 与规格为“40Ω 2A”的滑
动变阻器 连入电源电压恒定不变的电路中。移动滑片P， 的电功率P与其连入电
路电阻R之间的变化图像如图乙所示。则电源电压 ________V， 的阻值为
________Ω，电路的最大电功率为________W。
【答案】 ①. 24V ②. 20Ω ③. 14.4【解析】
【详解】[1] [2]由图乙知，当R=10Ω时，P=6.4W，由P=I2R得
2 2
同理，当R=20Ω时，P=7.2W，由P=I2R得
2 2
根据电源电压不变建立等式有
解得R=20Ω
1
将R=20Ω代入上式左边或者右边即得，U =24V
1 总
[3]当R=R=20Ω时，R有最大功率，此时据图乙知R也有最大功率，故电路最大功
1 2 1 2
率为
P = P+P=7.2 W+7.2 W =14.4W
总 1 2

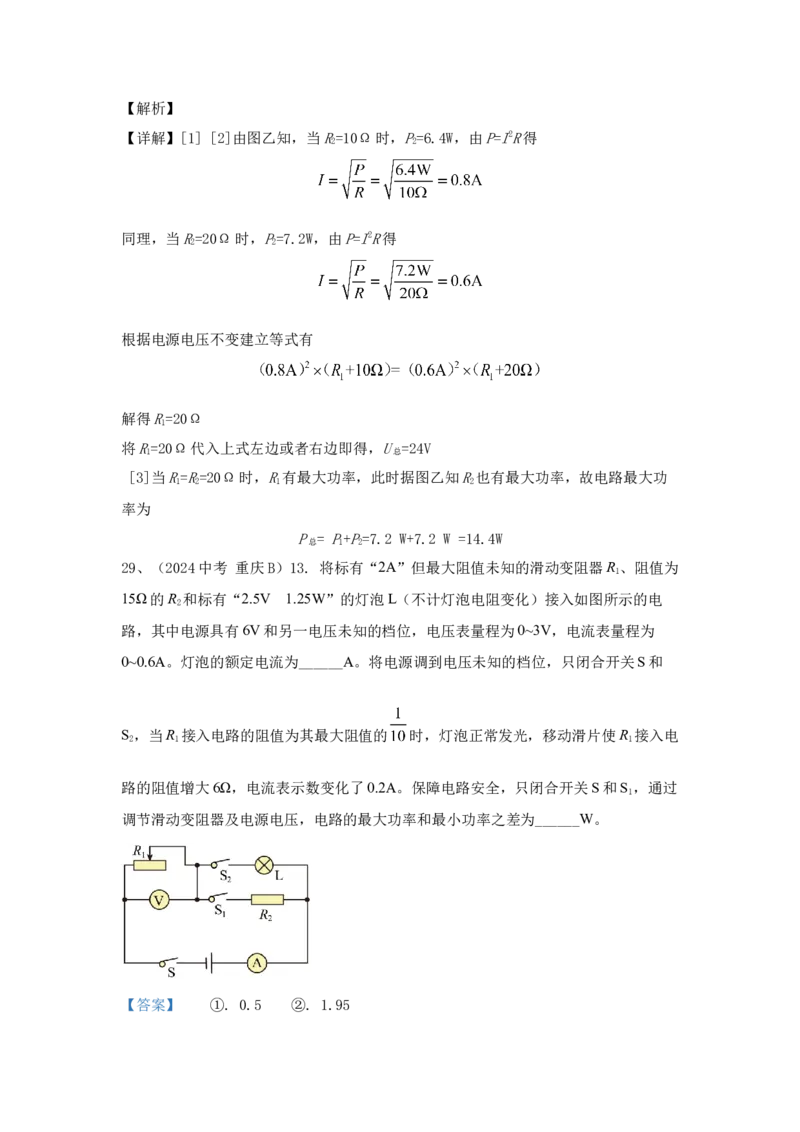

29、（2024中考 重庆B）13. 将标有“2A”但最大阻值未知的滑动变阻器R 、阻值为
1
15Ω的R 和标有“2.5V 1.25W”的灯泡L（不计灯泡电阻变化）接入如图所示的电
2
路，其中电源具有6V和另一电压未知的档位，电压表量程为0~3V，电流表量程为
0~0.6A。灯泡的额定电流为______A。将电源调到电压未知的档位，只闭合开关S和
S ，当R 接入电路的阻值为其最大阻值的 时，灯泡正常发光，移动滑片使R 接入电
2 1 1
路的阻值增大6Ω，电流表示数变化了0.2A。保障电路安全，只闭合开关S和S ，通过
1
调节滑动变阻器及电源电压，电路的最大功率和最小功率之差为______W。
【答案】 ①. 0.5 ②. 1.95【解析】
【详解】[1]灯泡正常发光时的电流为
[2]灯泡的电阻
只闭合开关S和S 时，L与R 串联，当R 接入电路的阻值为其最大阻值的 时，灯
2 1 1
泡正常发光，此时电路中的电流为0.5A，则电源电压为
…………①
移动滑片使R 接入电路的阻值增大6Ω，电流表示数变化了0.2A，即此时电流表的示
1
数为
电源电压为
…………②
由①②两式可得，R=40Ω，U=4.5V。
1
只闭合开关S和S 时，R 与R 串联；当电源电压为6V，当R 接入电路为0时，即电
1 1 2 1
压表的示数为0，则R 两端的电压为电源电压6V时，电路中的电流最大，此时电路中
2
的电流
电路的最大功率为
当电源电压为另一档位4.5V时，电压表的示数为最大3V时，电路中的电流最小，此
时R 两端的电压
2电路中的最小电流
电路的最小功率为
电路的最大功率和最小功率之差为
30、（2024中考 烟台）19. 如图甲所示，电源电压恒定， 为定值电阻。闭合开
的
关，将滑动变阻器R 滑片P从a端移到b端的过程中，其电流I与电压U的关系图像
如图乙所示，则电源电压为______V，滑动变阻器R的最大阻值为______Ω，电阻
消耗的最大功率和最小功率之比为______。
【答案】 ①. 3 ②. 10 ③.
【解析】
【详解】[1][2][3]根据电路图可知， 和R串联，电流表测量电路中电流，电压表测
量R两端电压；当滑动变阻器R的滑片P滑到b端时，变阻器R阻值最大，电路中的
电流最小，是0.2A，电压是2V，变阻器R的最大阻值是当滑动变阻器R的滑片P滑到a端时，电路中只有 ，变阻器 阻值最小，电路中的
电流最大，是0.6A，电压是0V，电源电压为
联立①②解得
根据
可知，电阻 消耗的最大功率和最小功率取决于电路中电流的最大值和最小值，所以
电阻 消耗的最大功率和最小功率之比为
三、实验探究
1、（2024自贡中考）31.(9分)在“测量小灯泡额定功率”的实验中，小刚同学用一
个电压表、一个电流表、一个开关、一个滑动变阻器、电压为4.5V的电源和额定电压
为2.5V的小灯泡，设计了如图甲所示的电路。
(1)实
验中需要依据图甲所示的电路图，将图乙所示器材进行连线，请用笔画线代替导
线，将图乙所示电路连接完整。(2)正确连接好电路后，闭合开关，当滑动变阻器的滑片向左移动时，电流表示数___
(选填“变大”“变小”或“不变”)。当电压表的示数为___V时小灯泡正常发光，此
时电流表指针如图丙所示，其示数为____A，小灯泡的额定功率为____W。若小灯泡两
端的实际电压为2.3V，则小灯泡的实际功率____(选填“大于”“等于”或“小于”)
额定功率。
(3)小王同学也按图甲所示电路图连接电路，当连接最后一根导线时，灯泡立即发出明
亮耀眼的光并很快熄灭。请你指出导致此现象可能的
因:__________________________。
2、（2024中考 上海）20. 物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功
率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω
3A”B“20Ω2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及
导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并
联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电
压表如图所示，他发现无法继续实验。小王选取另一个变阻器进行实验，并将电压表
并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功
计算出小灯泡的额定电功率。
物理
电压U 电流I
量
（伏） （安）
实验序号
1 3.0 0.22
2 2.0 0.28
3 1.5 0.30
①测定小灯泡电功率的实验原理是___________。
②请通过以上信息判断，小王同学所选滑动变阻器规格为___________，电压表并联在
__________两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）。
③请根据相关信息计算出小灯泡的额定功率P 。（需写出主要推理和计算过程）（
额）
【答案】 ①. P=UI ②. A ③. 滑动变阻器 ④. 0.7W
【解析】
【详解】（1）[1]测定小灯泡电功率的实验原理是P=UI。
（2）[2][3]根据表格中的数据分析可知：电路中的电流越大，电压表的示数越小，所
以电压表并联在滑动变阻器两端。
[3]小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测
小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图
所示，他发现无法继续实验。
小徐将滑动变阻器的滑片移至最大阻值处，此时电压表如图所示U =3V，由小王的序
灯
号3数据可知，U =1.5V，I=0.3A时，小王电路中
滑
所以小王同学所选滑动变阻器应该选择A。
（3）[4]因为小徐电路将滑片移至阻值最大处，所以R =5Ω，U =3V，由小王的序
滑1 灯
号3数据可知，U =1.5V，I=0.3A时，小王电路中
滑
所以小徐电路图和小王3号电路图一致，电源电压
U =U +U =3V+1.5V=4.5V
总 灯 R滑2
由2号数据知U =2V时
滑
U =U -U =4.5-2V=2.5V=U
灯 总 滑 额
所以小灯泡的额定功率为
P =U I =2.5V×0.28A=0.7W
额 额 额
四、计算
1、（2024中考扬州）24. 家中应急手电筒的电路图如图所示，电源电压为3V，闭合
开关，通过灯泡的电流为0.6A，忽略灯泡电阻的变化。求：
（1）灯泡电阻R；
（2）电路工作1min消耗的电能W；【答案】（1） ；（2）
【解析】
【详解】解：（1）灯泡电阻为
（2）电路工作1min消耗的电能为
答：（1）灯泡电阻R为 ；
（2）电路工作1min消耗的电能为 。
2、(2024中考江西)16. 下图是某电热水壶铭牌上的部分参数。
电热水壶
容量 2.3L
额定电压 220V
额定功率 1500W
（1）该电热水壶正常工作时的电功率是多少？
（2）该电热水壶正常工作5min，求电流所做的功；
（3）在220V的家庭电路中，若将该电热水壶接在额定电流为5A的接线板（插座）上
使用，请通过计算判断是否安全？
【答案】（1）1500W；（2） ；（3）不安全
【解析】
【详解】解：（1）根据题意可知，该电热水壶正常工作时的电功率是1500W。
（2）该电热水壶正常工作时的电功率是1500W，电热水壶正常工作5min，电流所做
的功为
（3）根据题意可知，该电热水壶的额定电流为
由于该电热水壶的额定电流大于接线板（插座）的额定电流5A，所以该电热水壶接在接线板（插座）上不安全。
答：（1）该电热水壶正常工作时的电功率是1500W；
（2）电热水壶正常工作5min，电流所做的功为 ；
（3）不安全。
3、(2024年福建中考)29. 小闽设计的车载可加热果蔬搅拌机工作电路图如图。电热丝
R的阻值为 ，电动机标有“12V 24W”字样。闭合开关S、 ，电动机正常工作。
求：
（1）电源电压。
（2）闭合开关S、 ，电动机1min内消耗的电能。
（3）闭合开关S、 ，通电100s，电热丝R产生的热量。
【答案】（1）12V；（2）1440J；（3）3600J
【解析】
【详解】解：（1）闭合S、 时，电路中只有电动机正常工作，则电源电压
（2）根据 可知，电动机消耗的电能
（3）闭合S、 ，电路中只有电热丝R工作，通过电热丝R的电流
电热丝R产生的热量答：（1）电源电压是12V；
（2）闭合开关S、 ，电动机1min内消耗的电能1440J；
（3）闭合开关S、 ，通电100s，电热丝R产生的热量3600J。
