2024年全国中考物理试题分类汇编五 凸透镜成像及其应用
一、选择
1、（2024中考重庆B） 如图所示，智能快递车正在运送包裹，用户通过人脸识别取
货。下列分析正确的是（ ）

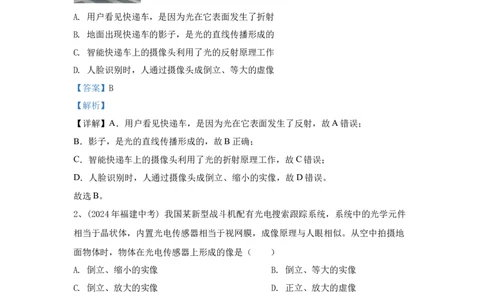

A. 用户看见快递车，是因为光在它表面发生了折射
B. 地面出现快递车的影子，是光的直线传播形成的
C. 智能快递车上的摄像头利用了光的反射原理工作
D. 人脸识别时，人通过摄像头成倒立、等大的虚像
【答案】B
【解析】
【详解】A．用户看见快递车，是因为光在它表面发生了反射，故A错误；
B．影子，是光的直线传播形成的，故B正确；
C．智能快递车上的摄像头利用了光的折射原理工作，故C错误；
D．人脸识别时，人通过摄像头成倒立、缩小的实像，故D错误。
故选B。
2、(2024年福建中考) 我国某新型战斗机配有光电搜索跟踪系统，系统中的光学元件
相当于晶状体，内置光电传感器相当于视网膜，成像原理与人眼相似。从空中拍摄地
面物体时，物体在光电传感器上形成的像是（ ）
A. 倒立、缩小的实像 B. 倒立、等大的实像
C. 倒立、放大的实像 D. 正立、放大的虚像
【答案】A
【解析】
【详解】A．根据题意可知，系统中的光学元件相当于晶状体，内置光电传感器相当于
视网膜，成像原理与人眼相似，人眼成像原理与照相机相似，这说明光电搜索跟踪系
统和照相机的原理相似，从空中拍摄地面物体时，物体位于二倍焦距以外，物体在光
电传感器上形成的像是倒立、缩小的实像，故A符合题意；
B．倒立、等大的实像，可以用来测焦距，故B不符合题意；C．倒立、放大的实像，是投影仪的原理，故C不符合题意；
D．正立、放大的虚像，是放大镜的原理，故D不符合题意。
故选A。
3、（2024中考上海） 光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的
距离为10cm时，此时在光屏上成缩小的像。物理王把光屏沿着光具座移动5cm后，再
次移动光源的位置使成清晰的像。对于该像的情况，下列选项正确的是（ ）
A. 一定成放大的像 B. 可能成缩小的像
C. 成像可能比原来小 D. 成像一定比原来小
【答案】B
【解析】

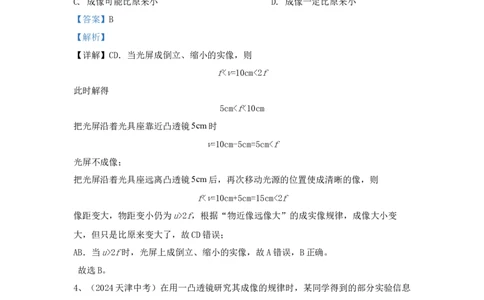

【详解】CD．当光屏成倒立、缩小的实像，则
f2f，根据“物近像远像大”的成实像规律，成像大小变
大，但只是比原来变大了，故CD错误；
AB．当u>2f时，光屏上成倒立、缩小的实像，故A错误，B正确。
故选B。
4、（2024天津中考）在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息
如下表所示。根据表中信息判定下列说法正确的是（ ）
实验次序 物距/cm 像的性质 像距/cm
1 20 倒立、等大、实像
2 30 15
3 15 倒立、放大、实像 30A. 第1次实验的像距为20cm B. 第2次实验成倒立、缩小的实像
C. 第3次实验成像特点与照相机成像特点相同 D. 若物距是12cm，物体通过透镜
所成的像是虚像
【答案】AB
【解析】
【详解】A．当物距为20cm时，成倒立、等大的实像，则物距等于二倍焦距，即
f=10cm，此时像距等于物距，也为20cm，故A正确；
B．当物距为30cm时，物距大于二倍焦距，所以此时成倒立缩小的实像，故B正确；
C．当物距为15cm时，物距大于一倍焦距小于二倍焦距，所以此时成倒立放大的实
像，其应用是幻灯机或投影仪，而照相机是根据物距大于二倍焦距时，成倒立缩小实
像的原理制成的，故C错误；
D．若物距是12cm，即物距大于一倍焦距小于二倍焦距，所以此时成倒立放大的实像，
故D错误。
故选AB。

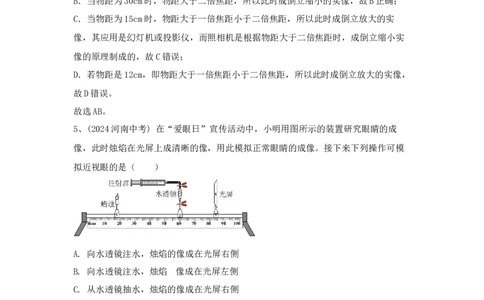

5、(2024河南中考) 在“爱眼日”宣传活动中，小明用图所示的装置研究眼睛的成
像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来下列操作可模
拟近视眼的是（ ）
A. 向水透镜注水，烛焰的像成在光屏右侧
B. 向水透镜注水，烛焰 像的成在光屏左侧
C. 从水透镜抽水，烛焰的像成在光屏右侧
D. 从水透镜抽水，烛焰的像成在光屏左侧
【答案】B
【解析】
【详解】近视眼是由于长期看近处的东西导致晶状体变厚，折光能力变强，像成在视
网膜前。所以用水透镜模拟近视眼，也就是需要透镜对光线的会聚能力更强，所以此
时应对水透镜注水，使得凸透镜变厚，焦距变小，使得像成在光屏左侧。故B符合题
意，ACD不符合题意。故选B。
6、（2024中考云南） 如图所示，在探究凸透镜成像规律的实验中，若此时光屏上成
清晰的像，下列说法正确的是（ ）
A. 光屏上成倒立、放大的实像 B. 光屏上成倒立、缩小的实像
C. 照相机是利用该成像原理制成的 D. 投影仪是利用该成像原理制成的
【答案】BC
【解析】
【详解】由图可知，此时物距大于像距，成的是倒立、缩小的实像，与照相机的成像
原理相同，投影仪成的是倒立、放大的实像。
故选BC。

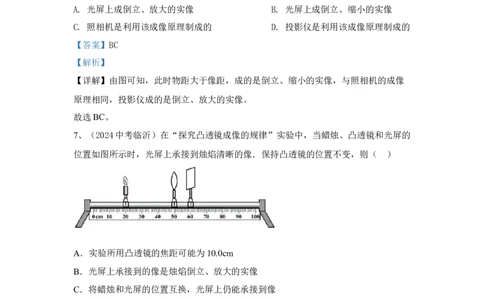

7、（2024中考临沂）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的
位置如图所示时，光屏上承接到烛焰清晰的像．保持凸透镜的位置不变，则（ ）
A．实验所用凸透镜的焦距可能为10.0cm
B．光屏上承接到的像是烛焰倒立、放大的实像
C．将蜡烛和光屏的位置互换，光屏上仍能承接到像
D．将蜡烛移至45.0cm刻度线上，光屏上仍能承接到像
【答案】C
【解析】
【详解】AB．如图，物距和像距联立以上两式解得
凸透镜的焦距不可能为10cm，此时物距大于像距，光屏上成倒立、缩小到实像，故
AB不符合题意；
C．将蜡烛和光屏的位置互换，物距和像距互换，根据光路可逆可知，光屏上仍能承接
到倒立放大的实像，故C正确；
为
D．将蜡烛移至45.0cm刻度线上，物距 5cm，小于焦距，此时烛焰成虚像，光屏上
不能承接到像，故D不符合题意。
故选C。
8、（2024中考扬州）在探究凸透镜成像规律时，蜡烛、凸透镜和光屏的位置如图所
示，光屏上的像清晰，此成像规律的应用是（ ）
A. 照相机 B. 放大镜 C. 摄像机 D. 投影仪
【答案】D
【解析】
【详解】如图，此时物距小于像距，成的是倒立、放大的实像，此成像规律的应用是
投影仪，故ABC不符合题意，D符合题意。
故选D。
9、（2024年山西中考） 如图为青少年眼病患者眼球与正常眼球对比图。关于该患者
的晶状体及视力矫正，下列说法正确的是（ ）
A. 对光的会聚能力太强，需佩戴近视眼镜
B. 对光的会聚能力太强，需佩戴远视眼镜C. 对光的会聚能力太弱，需佩戴近视眼镜
D. 对光的会聚能力太弱，需佩戴远视眼镜
【答案】A
【解析】
【详解】由图可知，患者眼球中的晶状体太厚，折光能力太强，形成的物像就会落在
视网膜的前方，形成近视眼，因此应戴近视眼镜即凹透镜加以矫正。
故选A。
二、填空
1、（2024中考连云港）小明将凸透镜正对太阳光，在距离凸透镜 10cm的白纸上呈现
一个最小、最亮的光斑，此凸透镜的焦距为___________cm。如图是他用该凸透镜观看
书本上“中国梦”三个字时的情况，如果他想看到更大的正立的“国”字，小明需要
将凸透镜___________书本（选填“远离”或“靠近”），凸透镜和书本的距离应满足
的条件是___________。
【答案】 ①. 10 ②. 远离 ③. 小于10cm
【解析】
【详解】[1]平行光经过凸透镜折射后会聚于一点，这一点就是凸透镜的焦点，焦点到
光心的距离为焦距，所以根据题意可知此凸透镜的焦距为10cm。
[2][3]因为想要看到正立的像，所以可知此时凸透镜相当于一个放大镜，放大镜利用的
是当物距小于一倍焦距时，成正立、放大的虚像的原理，所以想看到正立
的“国”字，凸透镜和书本的距离应小于10cm，而当凸透镜成正立、放大的虚像时，
物距越大，像距越大，成的虚像越大，所以可知想要看到更大的正立的“国”字，小
明需要将凸透镜远离书本，但是距离不能大于10cm。
2、（2024湖南中考）手机导航时，手机与通信卫星通过________传递信息，为人们出
行带来方便；但长时间使用手机等电子产品，容易导致眼睛的晶状体变厚，使来自远
处某点的光会聚在视网膜之________，形成近视。
【答案】 ①. 电磁波 ②. 前
【解析】【详解】[1]由于电磁波可以传递信息，且可以在真空中传播，因此手机导航时，手机
与通信卫星通过电磁波传递信息，为人们出行带来方便。
[2]长时间使用手机等电子产品，容易导致眼睛的晶状体变厚，折光能力变强，来自远
处某点的光会聚在视网膜前面，形成近视眼。
3、(2024年河北中考)如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用
于制作___________。不改变蜡烛与光屏的位置，向___________（选
填“左”或“右”）移动凸透镜到某一位置，能再次在光屏上成清晰的像。若烛焰的
高度大于凸透镜的直径，在足够大的光屏上___________（选填“能”或“不能”）成
清晰且完整的像。
.
【答案】 ① 投影仪 ②. 右 ③. 能
【解析】
【详解】[1]根据凸透镜的成像规律可知，此时物距小于像距，成倒立、放大的实像，
是投影仪的成像原理。
[2]根据光路可逆知识可知，在不改变蜡烛和光屏的情况下，向右移动凸透镜，当现在
的物距等于原来的像距，现在的像距等于原来的物距时，会再次在光屏上成清晰的
像。
[3]由题意可知，此时成倒立的像，烛焰的高度大于凸透镜的直径，蜡烛的光仍然可以
经凸透镜折射后在光屏的靠下方位置成清晰完整的像，像清晰和完整与凸透镜的大小
无关。
4、（2024中考苏州） 探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如
图所示，光屏上恰好成清晰的像，该像是倒立、_________的实像，此凸透镜的焦距是
_________cm。凸透镜和光屏位置不动，将蜡烛远离凸透镜，给凸透镜“戴上”合适的
_________镜，可再次获得清晰的像。
【答案】 ①. 等大 ②. 15.0 ③. 凹透【解析】
【详解】[1]由图可知，物距
u=50.0cm-20.0cm=30.0cm
像距
v=80.0cm-50.0cm=30.0cm
则物距等于像距，根据凸透镜成像规律可知，此时成倒立、等大的实像。
[2]物距等于像距时，有
u=v=2f=30.0cm
解得f=15.0cm。
[3]凸透镜和光屏位置不动，将蜡烛远离凸透镜，物距会变大，像距会变小，为了再次
获得清晰的像，需要使光线向远离凸透镜方向会聚，故需要给凸透镜“戴上”合适的
凹透镜。
5、（2024中考遂宁） 亮亮在探究凸透镜成像规律时，用甲图所示的方法测凸透镜的
焦距，图中光屏上呈现最小最亮的光斑，则该凸透镜的焦距是_________cm（估读到分
度值的下一位）。当凸透镜和蜡烛的位置如乙图所示时，光屏上呈现一个清晰的像，
此时成像的原理与_________（选填“照相机”、“投影仪”或“放大镜”）相同。
【答案】 ①. 10.0 ②. 投影仪
【解析】
【详解】[1]由图甲可知，刻度尺的分度值为1cm，光屏上出现的最小、最亮的光斑即
为焦点，焦点到凸透镜的距离是
60.0cm-50.0cm=10.0cm
所以凸透镜的焦距是10.0cm。
[2]当凸透镜和蜡烛的位置如乙图所示时，光屏上呈现一个清晰的像，由图乙可知，物
距小于像距，根据凸透镜成像规律可知，此时成倒立放大的实像，此时的成像原理与
投影仪相同。
6、（2024中考宜宾） 据专家介绍，12~18岁是青少年近视的高发期，爱眼护眼势在
必行。如图所示，_________（选填“甲”或“乙”）图表示近视眼成像原理，应佩戴_________（选填“丙”或“丁”）图的眼镜进行矫正。
【答案】 ①. 乙 ②. 丁
【解析】
【详解】[1][2]近视眼是晶状体太厚折光能力太强，或者眼球在前后方向太长，来自远
方的光在视网膜前便会聚了，即像成在视网膜的前方，因此图乙是近视眼的成像原
理，所以应佩戴凹透镜，先将光线发散一下，使像成在视网膜上。图丙是放大镜，成
正立放大的虚像，放大镜属于凸透镜；而近视镜成正立缩小的虚像，图丁成缩小的
像，是近视镜，因此应佩戴丁图的眼镜进行矫正。
三、实验探究
1、（2024新疆中考）在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进
行实验，若凸透镜的焦距为10cm，将蜡烛放在距离凸透镜______
（填“5.0”或“15.0”）cm位置时，移动光屏，可以在光屏上呈现清晰的______
（填“缩小”或“放大”）的像。若使光屏上能呈现清晰的等大的像，选用的凸透镜
的焦距最大为______cm。
【答案】 ①. 15.0 ②. 放大 ③. 25
【解析】
【详解】[1]凸透镜的焦距为10cm,要能在光屏上呈现清晰的像，则蜡烛到凸透镜的距
离物距一定到大于一倍焦距，即10cm，故选择15.0cm。
[2]当物距等于15.0cm时，物距在一倍焦距和两倍焦距之间，成倒立、放大的实像。
[3] 如图所示的实验器材光具座总长度为100cm，在光屏上成等大的实像，一定物距等
于像距等于两倍焦距，即因此焦距最大为25cm。
2、（2024武汉中考）（4分）实验小组在探究凸透镜成像规律的实验中：
（1）图甲中，点燃蜡烛后，光屏上恰能成清晰的像，______（填“照相机”“投影
仪”或“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上
的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案。
方案一：仅将光屏向______移动一段距离。
方案二：仅换用焦距较______的凸透镜。
（2）某同学利用焦距为20cm的凸透镜观察指纹，保持指纹到眼睛的距离为40cm不
变，将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，此时该同学的眼
睛通过凸透镜在另一侧能成______（填“倒立缩小”“倒立放大”或“正立放大”）
的像。
24．（4分）
（1）照相机；左；大 （2）倒立放大
3、(2024年陕西中考)如图—1，是小明做“探究凸透镜成像的规律”的实验装置；
（1）实验时，调节烛焰中心、凸透镜光心和光屏中心在同一高度，其目的是
________；
（2）固定凸透镜的位置，将蜡烛放在距离凸透镜较远处，此时应移动________直至出
现最清晰的像，记录物距、像距、像的性质；
（3）改变物距，重复上述操作，多次实验，将实验数据记录在下表中；
凸透镜的焦距：像的性质
实验次数 物距/cm 像距/cm
放大或缩
正立或倒立 虚像或实像
小
1 18.0 6.9 倒立 缩小 实像
2 10.0 10.0 倒立 等大 实像
3 7.0 17.7 倒立 放大 实像
4 4.0 / 正立 放大 虚像
分析数据可知：当物距大于凸透镜焦距时，物距减小，像距________；
（4）当光屏上出现清晰的像时，小明不小心用手指尖遮挡住了凸透镜的一部分，这时
光屏上________（选填“仍能”或“不能”）成烛焰完整的像；
（5）实验中，小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变
模糊。将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，由此可判断小明佩戴的
是________（选填“近视”或“远视”）眼镜；
（6）如图—2，当无人机在高空拍摄地面场景时，所成的像最靠近图—3中凸透镜主光
轴上的________（选填“a”、“b”、“c”或“d”）点；
（7）生活中常用的放大镜应用了表中第________次实验的成像规律。
【答案】 ①. 使像成在光屏中央 ②. 光屏 ③. 增大 ④. 仍能 ⑤.
远视 ⑥. b ⑦. 4
【解析】
【详解】（1）[1]探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，
三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。
（2）[2]固定凸透镜的位置，则凸透镜的位置不变，将蜡烛放在距离凸透镜较远处，
蜡烛的位置保持不变，此时应移动光屏，直至光屏上出现最清晰的像。
（3）[3]由题意可知，凸透镜的焦距f=5.0cm，由表中数据可知，1、2、3次实验的物距大于凸透镜焦距，当物距逐渐减小时，像距逐渐增大。
（4）[4]当光屏上出现清晰的像时，用手指尖遮挡住了凸透镜的一部分，则通过凸透
镜的光线变少，所以在光屏上成的像变暗，但仍能成烛焰完整的像。
（5）[5]小明将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变模
糊，将光屏适当靠近凸透镜后，光屏上再次出现清晰的像，说明像距变小，则焦距变
小，说明眼镜对光线有会聚作用，可判断小明佩戴的是凸透镜，即远视眼镜。
（6）[6]当无人机在高空拍摄地面场景时，地面场景距离凸透镜的距离大于二倍焦
距，即物距大于二倍焦距，由凸透镜成像规律可知，像距大于一倍焦距，小于二倍焦
距，由图—3可知，只有b、c两点在一倍焦距和二倍焦距之间，由凸透镜成实像时物
远像近像变小可知，物距越大，像距越小，所以成的像最靠近图—3中凸透镜主光轴上
的b点。
（7）[7]由凸透镜成像规律可知，物距小于一倍焦距时，成正立、放大的虚像，由表
中数据可知，生活中常用的放大镜应用了表中第4次实验的成像规律。
4、（2024广东中考）小明在学习了凸透镜成像的规律后，继续深入探究，选用题17
表中某一规格的凸透镜做实验，调整好器材后如题17-1图甲所示，此时烛焰在光屏上
成放大的像，
(1)光屏上的像是实像还是虚像?_________,
(2)一段时间后，小明发现烛焰的像如图乙所示，此时将蜡烛向___调节可以使烛焰
的像移到光屏中央.
(3)小明选的凸透镜焦距为______cm.
(4)小明将蜡烛换成F字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的
像，如题17-2图所示，则小明看到的像应是___(选填字母).(5)小明认为凸透镜成像的规律还可能与凸透镜的直径有关，若要验证其猜想，则可在
题17表中选取编号为_____两个凸透镜进行实验验证。
5、（2024中考重庆A） 在“探究凸透镜成像的规律”实验中，蜡烛燃烧一段时间
后，烛焰、凸透镜和光屏的位置如图2所示，此时在光屏上观察到清晰的烛焰的像，
要使像成在光屏中央，应将蜡烛的支架向________调节，在光屏上所成的像是倒立、
________的实像，这与生活中________（选填“眼睛”或“放大镜”）的成像原理相
同。
【答案】 ①. 上 ②. 缩小 ③. 眼睛
【解析】
【详解】[1]由图可知，此时像成在光屏的上方，说明蜡烛低与凸透镜的光心，要使像
成在光屏中央，应将蜡烛的支架向上调节。
[2][3]根据凸透镜的成像规律可知，此时物距大于像距，成倒立、缩小的实像，与眼睛
的成像原理相同。
6、（2024年湖北中考）同学们参观博物馆时发现一件秦代木牍前放置着凸透镜，通过
凸透镜看到的情景如图甲。为了弄清其原理，他们进行了如下探究。的
（1）如图乙，用太阳光照射凸透镜，移动光屏直至光屏上出现一个最小最亮 光斑，
此凸透镜的焦距为_________cm；
（2）如图丙，将蜡烛放在较远处，移动光屏使光屏上呈现清晰的实像，观察像的性
质，测出物距和像距；逐次改变物距，重复上述操作，实验记录如下表；
像的性质
物距/ 像距/
序号
cm 正 大 cm
倒 小
倒 缩
1 24.0 17.2
立 小
倒 缩
2 22.0 18.8
立 小
倒 等
3 20.0 20.0
立 大
倒 放
4 18.0 22.4
立 大
倒 放
5 16.0 27.0
立 大
……
凸透镜成缩小实像时，物距_________（填“＞”“＜”或“＝”）像距；
（3）小宇受第4、5组实验结果启发，推测文物与其前方凸透镜的距离u和凸透镜焦
距f的关系为 时，放大的像。小丽对小宇的观点提出了质疑，她继续减小
物距，发现蜡烛在某位置时，无论怎样移动光屏，光屏上都看不到像。小丽撤去光
屏，从图丙中_________侧（填“A”或“B”）向透镜方向观察，看到了正立放大的
像，测得物距为8.0cm，她推测u和f的关系应为 。_________的推测合理，理由
是______。
【答案】 ①. 10.0 ②. ＞ ③. B ④. 小丽 ⑤. 见解析
【解析】
【详解】（1）[1]一束平行于凸透镜主光轴的光线经过凸透镜后，会聚于一点，凸透镜与光屏间的距离为焦距，由图乙知道，该凸透镜的焦距为
（2）[2]分析表格数据知道，当凸透镜成缩小的像时，物距大于像距。
（3）[3]根据题意知道，当物距小于焦距，成正立、放大的虚像，像物同侧，应该在B
处观察。
[4][5]根据实验现象知道，当继续减小物距时，也能成放大的像，但是是正立、放大的
虚像，此时 ，所以，小丽的推测合理。
7、（2024年眉山中考）小龙在“探究凸透镜成像的规律”实验中，进行了如下探究：
（1）如图甲所示，平行光正对着凸透镜照射，光屏上出现一个最小、最亮的光斑，则
凸透镜的焦距是______cm；
（2）将蜡烛、凸透镜和光屏放在光具座上，点燃蜡烛，发现烛焰在光屏上所成的像如
图乙所示，产生这一现象的原因是烛焰中心、凸透镜光心和光屏中心______（选
填“在”或“不在”）同一高度；
（3）如图丙所示，光屏上呈现清晰的像，与生活中______（选填“放大镜”“照相
机”成“投影仪”）原理相同。凸透镜位置不动，将蜡烛向凸透镜方向移动10cm，为
了在光屏上呈现清晰的像，应将光屏向______（选填“左”或“右”）移动，像将变
______；
（4）手机的摄像头相当于凸透镜，在日常生活中该类透镜可以用来矫正______（选
填“近视眼”或“远视眼”）。
【答案】 ①. ②. 不在 ③. 照相机 ④. 右 ⑤. 大 ⑥.
远视眼
【解析】
【详解】（1）[1]让一束平行光正对凸透镜，移动光屏，直到在光屏上出现最小、最亮的光斑，由此可知该凸透镜的焦距为
（2）[2]图中蜡烛的像不在光屏中心，产生这一现象的原因是烛焰中心、凸透镜光心和
光屏中心不在同一高度。
（3）[3]从图丙可以看到，物距大于像距，根据凸透镜的成像规律可知，成倒立、缩小
的实像，而照相机成像特点与之相同。
[4][5]凸透镜位置不动，将蜡烛向凸透镜方向移动 10cm，此时的物距为20.0cm，物距
在二倍焦距处，此时成倒立等大实像，因此像距也在二倍焦距处，应将光屏向右移
动，此时像和之前相比变大了。
（4）[6]凸透镜对光线有会聚作用，这种眼镜是用来矫正远视眼的。
8、（2024中考南充）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向
水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变
大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，
则此时水透镜的焦距为______ ；
（2）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰
______（选填“放大”“等大”“缩小”）的像，若仅将蜡烛与光屏位置对调，则在
光屏上______（选填“能”“不能”）看到清晰的像；
（3）在（2）中将蜡烛与光屏位置对调后的场景下，该同学取了一幅眼镜给水透
镜“戴上”，如图丙所示，发现光屏上的像变模糊，当往水透镜中加入适量的水后，
发现烛焰的像再次变得清晰，由此判断该眼镜是____________眼镜（选填“近
视”“远视”）。
.
【答案】 ① 9.0 ②. 缩小 ③. 能 ④. 近视
【解析】
【详解】（1）[1]如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，该最小最亮的光斑为焦点，则此时水透镜的焦距为
（2）[2]该同学移动蜡烛，水透镜和光屏至图乙所示位置时，此时物距大于像距，恰能
在光屏上看到清晰缩小的像。
[3]若仅将蜡烛与光屏位置对调，由光路可逆得，像距变为原来的物距，物距变为原来
的像距，则在光屏上能看到清晰的像。
（3）[4]在（2）中将蜡烛与光屏位置对调后的场景下，该同学取了一幅眼镜给水透
镜“戴上”，如图丙所示，发现光屏上的像变模糊，当往水透镜中加入适量的水后，
水透镜变厚，会聚能力变强，发现烛焰的像再次变得清晰，说明水透镜“戴上”眼睛
后，像距变大，由此判断该眼镜是近视眼镜，对光线具有发散作用。
9、（2024中考烟台）学习小组对于眼睛视物原理进行了探究实践。请你观察图甲中照
相机和眼睛的构造，把照相机与眼睛功能类似的部分填入表乙中。
表乙
照相机 ①____ 胶卷 光圈
眼睛 晶状体和角膜 ②____ ③____
【答案】 ①. 镜头 ②. 视网膜 ③. 瞳孔
【解析】
【详解】[1][2][3]根据图可知，人的眼睛像一架神奇的照相机，晶状体和角膜相当于镜
头；视网膜相当于胶卷（底片）；瞳孔相当于光圈，调节光线的射入量；眼睑相当于
快门，快门打开才能有光线进入；快门与眼睑的作用是相同的。
10、（2024中考烟台）在探究近视眼和远视眼成因与矫正的主题实践中，该小组利用
橡皮膜和注射器制作了水透镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜
中注水或抽水，来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：①将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光
屏三者的中心在______；
②将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙
所示，记下此时光屏所在的位置；
③用注射器向水透镜里加适量的水，水透镜对光的偏折能力变______，此时屏上的像
变得模糊，这是模拟近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上
出现清晰的像，这说明近视眼所成的像在视网膜的______；
④将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到
光屏上出现清晰的像，如图丙所示，这说明矫正近视眼应配戴______透镜；
⑤从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。
⑥眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。
请写出一条预防近视的措施。____
【答案】 ①. 同一高度 ②. 强 ③. 前方 ④. 凹 ⑤. 见解析
【解析】
【详解】①[1]将蜡烛、水透镜和光屏依次放在光具座上，点燃蜡烛后，调整它们的高
度，使烛焰、水透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中
心。
③[2]用注射器向水透镜里加适量的水，水透镜变厚，焦距变短，水透镜对光的偏折能
力变强。
[3]④[4]根据近视眼的成因可知，远处来的光线经晶状体后，在视网膜前会聚，这是晶
状体太厚，聚光能力太强或眼球前后距离太远造成的，是近视眼，要佩戴对光有发散
作用的凹透镜矫正。
⑥[5]预防近视的措施有：读书姿势要正确，眼与书的距离要在33cm左右；看书、看
电视或使用电脑一小时后要休息一下，要远眺几分钟；要定期检查视力，认真做眼保
健操；不在直射的强光下看书；不在光线暗的地方看书；不躺卧看书；不走路看书。
11、（2024中考泸州）小明在“探究凸透镜成像规律”的实验中，选用的凸透镜焦距
为10cm。（1）实验前应在光具座上将蜡烛焰心、透镜光心、光屏中心调到________；
（2）蜡烛、透镜、光屏的位置如图所示，光屏上呈现烛焰清晰的像，保持透镜不动，
将蜡烛移到光具座上30cm刻度线位置时，要在光屏上再次呈现清晰的像，应将光屏向
________移动；
（3）将蜡烛从光具座上40cm刻度线位置远离透镜移动时，所成的像逐渐变小；若将
蜡烛从光具座上40cm刻度线位置靠近透镜移动，则像的大小将________。
【答案】 ①. 同一高度上 ②. 右 ③. 变小
【解析】
【详解】（1）[1]为了使像能始终成在光屏中央，实验前应在光具座上将蜡烛焰心、透
镜光心、光屏中心调到同一高度上。
（2）[2]保持透镜不动，将蜡烛移到光具座上30cm刻度线位置时，物距变小，则像距
变大，要在光屏上再次呈现清晰的像，应将光屏向右移动。
（3）[3]若将蜡烛从光具座上40cm刻度线位置靠近透镜移动，物距小于凸透镜的一倍
焦距且物距变小，此时成正立、放大的虚像，像的大小将变小。
12、（2024中考广安） 爱动手爱思考的小军，在做了“探究凸透镜成像规律”实验
后，又选用了焦距未知的凸透镜进行拓展探究。
（1）将凸透镜安装在光具座上，用平行光作为光源，移动光屏直至光屏上得到一个最
小最亮的光斑，如图甲所示，则凸透镜焦距为______cm；（要求估读）
（2）在实验过程中，当物距为5cm时所成像与生活中的______所成像的规律相同；
（写出一种即可）
（3）蜡烛随着燃烧而变短，小军发现光屏上所成的像向上移动，从而影响了实验的进
行，如图乙所示。为了解决这一问题，你认为他最合理的调整方法是______；A.只需将光屏适当上移 B.只需将凸透镜适当下移
C.将光屏和凸透镜都适当下移 D.以上操作均可行
（4）小军认为在实验过程中用蜡烛作为发光体除容易变短外，还存在一些不足之处，
比如______。（写出合理的一条即可）
【答案】 ①. 10.0 ②. 放大镜 ③. AB ④. 见解析
【解析】
【详解】（1）[1]图甲中，刻度尺的分度值为1cm，平行光经过凸透镜后在光屏上得到
一个最小最亮的光斑，这个光斑即为焦点，焦点到凸透镜的距离即为焦距，则焦距为
（2）[2]在实验过程中，当物距为5cm时，小于1倍焦距，成正立放大的虚像，放大镜
就是根据该原理制成的。
（3）[3]蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光
屏中央，可向上移动光屏；或向上移动蜡烛或向下移动凸透镜。故AB符合题意，CD
不符合题意。
故选AB 。
（4）[4]实验中烛焰会随空气的流动飘忽不定，影响像的稳定，不方便测量。
13、(2024自贡中考)在“探究凸透镜成像规律”的实验中，进行了如下操作:
(1)实验前，调整凸透镜、烛焰和光屏，使三者的中心在___________
(2)通过探究，记录并绘制了像距v与物距u之间的关系图象如图甲所示，则该凸透镜
的焦距是____cm，当烛焰、凸透镜和光屏三者间位置调节到如乙图所示时，光屏上出
现了倒立、_____(选填“放大”™缩小”或“等大”)的烛焰的像。
