第五章 透镜及其应用（解析版）
课时5.2 生活中的透镜
2022年课程标准 物理素养
物理观念：照相机、投影仪和放大镜的成像性质和成像原理，虚像
2.3.5 了解凸透镜对光的会聚作 和实像。
用和凹透镜对光的发散作用。探 科学思维：经历制作简易模型照相机和投影仪的过程，并初步了解
究并了解凸透镜成像的规律。了 照相机和投影仪的成像原理。
解凸透镜成像规律的应用。 科学探究：探究凸透镜成像在生活中的应用。
例7 了解凸透镜成像规律在放大 科学态度与责任：通过了解生活中多种多样的透镜，培养乐于利用
镜、照相机中的应用。 所学知识解释现象的习惯，初步形成将科学技术应用于实际的意
识。

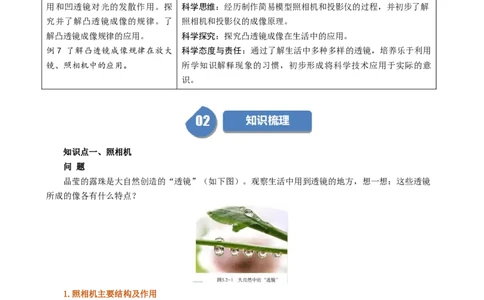

知识点一、照相机
问 题
晶莹的露珠是大自然创造的“透镜”（如下图）。观察生活中用到透镜的地方，想一想：这些透镜
所成的像各有什么特点？
1.照相机主要结构及作用
主要构造有：镜头、快门、光圈、调焦环、胶片等。
（1）镜头：由一组透镜组成，相当于一个凸透镜，起到成像作用。（2）快门：控制曝光时间。
（3）光圈: 控制进光量的多少.
（4）调焦环：调节镜头到胶片间的距离，即调节像距。
（5）胶片：相当于涂有感光材料的光屏。
2.照相机成像的原理
照相机的镜头由一组透镜组成，它们组合在一起相当于一个凸透镜。来自物体(人或景物)上每一点
的光经过胶片照相机的镜头后都在胶片上会聚成一点，所有会聚的点就形成了被照物体的像(图5.2-2
甲)。照相时，物体离照相机镜头比较远，像是缩小、倒立的(图5.2-2乙)。

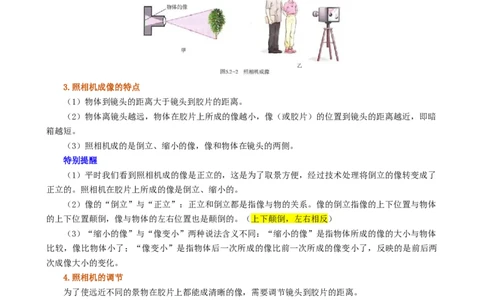

3.照相机成像的特点
（1）物体到镜头的距离大于镜头到胶片的距离。
（2）物体离镜头越远，物体在胶片上所成的像越小，像（或胶片）的位置到镜头的距离越近，即暗
箱越短。
（3）照相机成的是倒立、缩小的像，像和物体在镜头的两侧。
特别提醒
（1）平时我们看到照相机成的像是正立的，这是为了取景方便，经过技术处理将倒立的像转变成了
正立的。照相机在胶片上所成的像是倒立、缩小的。
（2）像的“倒立”与“正立”：正立和倒立都是指像与物的关系。像的倒立指像的上下位置与物体
的上下位置颠倒，像与物体的左右位置也是颠倒的。（上下颠倒，左右相反）
（3）“缩小的像”与“像变小”两种说法含义不同：“缩小的像”是指物体所成的像的大小与物体
比较，像比物体小了；“像变小”是指物体后一次所成的像比前一次所成的像变小了，反映的是前后两
次成像大小的变化。
4.照相机的调节
为了使远近不同的景物在胶片上都能成清晰的像，需要调节镜头到胶片的距离。
（1）拍摄近处景物时，镜头应向前伸，即增大胶片与镜头之间的距离；
（2）拍摄远处景物时，镜头应往后缩，即减小胶片与镜头之间的距离；
（3）若想使拍摄景物的像大一些，可以减小景物与镜头之间的距离；若想使拍摄景物的像小一些，
可以增大景物与镜头之间的距离。
（2024·湖北·一模）学校在校门口安装了一个高清摄像头，便于监测校门口的安保情况。
摄像头的镜头相当于一个 （选填“凸”、“凹”）透镜，当人在摄像头监控范围内时，会通过摄
像头成倒立、缩小的 （选填“实”、“虚”）像，若人靠近摄像头，所成的像将 （选填
“变大”“不变”、“变小”）。【答案】 凸 实 变大
【详解】[1][2][3]摄像头的镜头相当于一个凸透镜，当人在摄像头监控范围内时，会通过摄像头成倒立、
缩小的实像，若靠近摄像头，物距减小，像距增大，所成的像将变大。

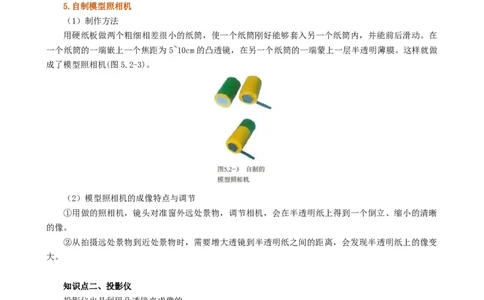

5.自制模型照相机
（1）制作方法
用硬纸板做两个粗细相差很小的纸筒，使一个纸筒刚好能够套入另一个纸筒内，并能前后滑动。在
一个纸筒的一端嵌上一个焦距为5~10cm的凸透镜，在另一个纸筒的一端蒙上一层半透明薄膜。这样就做
成了模型照相机(图5.2-3)。
（2）模型照相机的成像特点与调节
①用做的照相机，镜头对准窗外远处景物，调节相机，会在半透明纸上得到一个倒立、缩小的清晰
的像。
②从拍摄远处景物到近处景物时，需要增大透镜到半透明纸之间的距离，会发现半透明纸上的像变
大。
知识点二、投影仪
投影仪也是利用凸透镜来成像的。
1.投影仪主要结构及作用
由凸透镜（镜头）、灯泡、投影片、平面镜、屏幕等组成（如下图）。（1）镜头：凸透镜，起成像作用。
（2）螺纹透镜：相当于凸透镜，起作用是会聚光，增加投影片的亮度。
（3）反光镜：使光集中向一个方向射出，使屏幕上像较亮。
（4）屏幕：相当于光屏，承接像。
（5）平面镜：改变光的传播方向。
2.投影仪的成像原理
演 示
观察投影仪成像

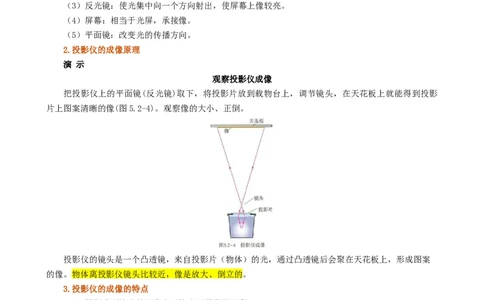

把投影仪上的平面镜(反光镜)取下，将投影片放到载物台上，调节镜头，在天花板上就能得到投影
片上图案清晰的像(图5.2-4)。观察像的大小、正倒。
投影仪的镜头是一个凸透镜，来自投影片（物体）的光，通过凸透镜后会聚在天花板上，形成图案
的像。物体离投影仪镜头比较近，像是放大、倒立的。
3.投影仪的成像的特点
（1）投影片到镜头的距离小于镜头到屏幕的距离；
（2）图案（文字）通过投影仪在屏幕上成的像比投影片上的图案（文字）大；
（3）像和投影片在凸透镜的两侧；
（4）图案（文字）在屏幕上所成的像是倒立、放大的像；
（5）投影片离镜头越近，像到镜头间的距离越大，屏幕上所成的像越大。
4.投影仪的调节
（1）使屏幕上的像变大的方法：减小投影片与镜头之间的距离，同时增大屏幕与镜头间的距离；
（2）使屏幕上的像变小的方法：增大投影片与镜头间的距离，同时减小屏幕与镜头间的距离。
特别提醒幻灯机、放映机的成像特点与投影仪相同。使用时都要注意将幻灯片或投影片倒立放置，这样才能
在屏幕上得到一个正立、放大的像。
（23-24八年级下·陕西咸阳·阶段练习）在古城咸阳各大商场门口的广告投影灯及其内部
结构如图所示，它主要由光源、广告片（即物体）和焦距为f的凸透镜（镜头）组成，该装置能把广告片
投射到地面上进行指引或宣传，广告片在地面上呈现的是倒立、 的 像，为顾客能从多角度
看见广告片，应该选择 的地面。（选填“光滑”或“粗糙”）
【答案】 放大 实 粗糙
【详解】[1][2]由图可知， ，此时
凸透镜成放大、倒立的实像，此原理与投影仪成像原理相同。
[3]为顾客能从多角度看见广告片，应选择粗糙的地面，发生漫反射，光线可以向各个方向射出。
知识点三、放大镜
1.放大镜成像
生活中常用的放大镜也是一个凸透镜，它是最常用的光学仪器之一。把放大镜放在物体跟眼睛之
间，适当调整距离，我们就能看清物体的细微之处。这时我们看到的像是放大、正立的(图5.2-6)。
2.放大镜成像特点
（1）物体通过放大镜所成的像是一个正立、放大的像；
（2）像和物体在凸透镜的同侧；
（3）在一定范围内，放大镜离物体越近，所成的像越小；放大镜离物体越远，所成的像越大；
（4）若物体与放大镜的距离增大到一定程度，所成的像便消失了。
3.放大镜的调节
（1）使像变大的方法：让放大镜与物体之间的距离适当增大一些；
（2）使像显小的方法：让放大镜与物体之间的距离适当减小一些。（23-24八年级下·辽宁锦州·期末）物理课上，小花透过装有水的圆柱形矿泉水瓶看到
同学的“眼睛”，如图所示，此时的矿泉水瓶相当于凸透镜，对光线有 （选填“会聚”或“发
散”）作用，小花看到的“眼睛”是 （选填“实”或“虚”）像。
【答案】 会聚 虚
【详解】[1]因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，因此装水的矿泉水瓶相当于一个凸
透镜，对光线有会聚作用。
[2]小花透过装有水的圆柱形矿泉水瓶看到同学的“眼睛”，此时眼睛到透镜的距离小于焦距，则小花看
到的“眼睛”是正立、放大的虚像。
知识点四、实像和虚像
1.实像
照相机和投影仪所成的像，是光通过凸透镜后会聚而成的。如果把光屏放在像的位置，就能够承接
到所成的像。这种像叫作实像。凸透镜所成的实像是来自物体的光会聚而成的，它和物体分别位于凸透
镜的两侧(图5.2-7)。
成实像的事例：小孔成像、照相机成像、投影仪成像、电影银幕上的像。
2.虚像
平面镜所成的像是虚像，放大镜所成的像也是虚像。凸透镜成虚像时，通过凸透镜出射的光没有会
聚，光屏不能承接到所成的像。只是人眼逆着出射光的方向看去，感到光是从虚像的位置发出的，物体
和虚像位于凸透镜的同侧(图5.2-8)。
由反射光线或折射光线的反向延长线相交而形成,不能呈现在光屏上，人眼逆着出射光线可以看到的
像叫作虚像。
成虚像的实例：平面镜成像；光的折射成像；放大镜成像。
3.实像和虚像的区别实像 虚像
实际光线会聚而成 光线的反向延长线相交而成
在像的位置能用光屏承接 在像的位置不变用光屏承接
不同
在像的位置能使胶片感光 在像的位置不能使胶片感光
都是倒立的 都是正立的
相同 都能用眼睛看到
（23-24八年级上·四川广元·期末）下列关于实像和虚像的说法正确的是（ ）
A．实像是由光的折射现象形成的，虚像是由光的反射现象形成的
B．实像由实际光线在光屏上会聚形成，虚像没有实际光线会聚
C．虚像是人的幻觉，光线并没有进入人眼，实像是有光线进入人眼
D．实像有放大的，也有缩小的，虚像一定是放大的
【答案】B
【详解】A．光的直线传播可以产生实像，光的折射、反射都可以产生实像，也可以产生虚像，故A错误；
B．是否用光屏能呈接是实像和虚像的重要区别，实像由实际光线在光屏上会聚形成，实像能用光屏呈接；
虚像没有实际光线会聚，虚像光屏呈接不到，故B正确；
C．我们能看到虚像和实像，一定有光线进入人的眼睛，不是幻觉，故C错误；
D．实像有放大、等大、缩小，虚像有等大、缩小、放大的，故D错误。
故选B。
问题一：生活中的透镜
【角度1】照相机
1.拍照时，摄像头相当于照相机的镜头，两者都是利用凸透镜成倒立、缩小的实像来
工作的。
2.照相机拍摄较远景物时，像比较小；拍摄较近景物时，像比较大。由此可知，远离被被拍摄景物，
可以增大拍摄范围，但拍出来的景物会变小。
【典例1】（2024·河南许昌·二模）如图所示，某教师利用支架支撑手机，对准纸上的图进行线上教
学，手机镜头相当于 透镜。纸上的图通过手机镜头形成一个 （选填“倒立”、
“正立”）缩小的实像。为了让学生看的更清楚，教师可以适当 （选填“增大”、“缩
小”）手机镜头到纸面的距离。【答案】 凸 倒立 缩小
【详解】[1][2][3]手机镜头是凸透镜，照相时，手机镜头到桌面的距离大于二倍焦距，纸上的图成的是倒
立、缩小的实像；凸透镜成实像时，物距变小，像距变大，像变大。为了让学生看的更清楚，即像变大
一些，可以减小手机镜头到纸面的距离。
【变式1-1】（23-24九年级下·山东临沂·阶段练习）2020 年 2 月，全国首个测温 5G 警用巡逻机
器人在广州制造成功，这款机器人有 5 个高清摄像头， 实现全景无死角监测，机器人上的摄像头与我
们生活中的 （选填“照相机”“投影仪”或“放大镜”）的成像原理相同，当巡逻机器人靠近
人拍摄时，所成的像将 （选填“变大”“变小”或“不变”）。
【答案】 照相机 变大
【详解】[1][2]机器人上的摄像头相当于一个凸透镜，它的成像原理和我们生活中的照相机的成像原理相
同。
[2]根据“凸透镜成实像时，物近像远像变大”的规律，当巡逻机器人靠近人拍摄时，物距变小，像距变
大，所成的像将变大。
【角度2】投影仪
1.理解投影仪（幻灯机）的成像特点是解题的关键。投影仪（幻灯机）利用凸透镜能
成倒立、放大的实像的原理工作的，因而可利用“反反得正”的方法推知幻灯片应反向放置。
【典例2】（23-24八年级上·湖北武汉·阶段练习）如图所示，投影仪是教学中的常用设备，下面关于
投影仪的叙述中不正确的是（ ）
A．屏幕表面粗糙，有利于光发生漫反射
B．物体在屏幕上所成的像是一个放大的实像
C．若使屏幕上的像变大，应使镜头远离投影片
D．在镜头前方加一块平面镜可以改变光的传播方向
【答案】C【详解】A．屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像，故
A正确，不符合题意；
B．投影仪成放大、倒立的实像，故B正确，不符合题意；
C．若使屏幕上的像变大，应减小物距，增大像距，所以应使镜头靠近投影片的同时投影机适当远离屏幕，
故C错误，符合题意；
D．投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用，故D正确，不
符合题意。
故选C。
【变式2-1】（2024·江苏苏州·中考真题）如图甲所示是公共场所的宣传投影灯，装在高处的投影灯
照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了漫反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变小
D．地面上看到的是放大的虚像
【答案】A
【详解】A．不同方向都能看到图案是光照在粗糙地面向各个方向反射即发生了漫反射，故A正确；
B．该投影灯利用凸透镜将较小的图案放大为较大的像，应用了当凸透镜成实像时，物体位于一倍焦距和
两倍焦距之间，成倒立放大的实像，与照相机原理不同，故B错误；
C．凸透镜成实像时，当物距变小时，像距会变大，像也变会变大，故调小镜头与图片的距离图案变大，
故C错误；
D．地面上能看到放大的图案，是实像，故D错误。
故选A。
【角度3】放大镜
1.在一定范围内，放大镜离物体越近，所成的像越小；离物体越远，所成的像越大。
2.生活中的放大镜
（1）鱼缸：若鱼在鱼缸左侧，则右侧部分相当于放大镜，看到的“鱼”比实际的大。
（2）水滴：水滴滴在树叶上，由于张力作用，形成半圆形，相当于放大镜，看到的物体比实际的大。
（3）体温计的外壁：体温计的直管做得很细，而且水银是银白色的，很难看清楚液柱的高度。把玻
璃外壁做成三棱柱的样子，从侧面看过去，相当于凸透镜，起到放大的作用。【典例3】（2024·广西·模拟预测）如图是物理兴趣小组的“自制水滴显微镜”，在实验中，应使被
观察物体、小水滴、凸透镜在同一竖直直线上，且始终保持凸透镜是水平的，眼睛离凸透镜不要太近。
图中的水滴相当于一个 镜，若要使看到的像更大，应该适当 （填“增大”或“减小”）水
滴与物体的距离，并调整凸透镜的位置。
【答案】 凸透 减小
【详解】[1]由图可知，凸透镜在上面，应该是目镜，凸透镜相当于一个放大镜，成的是一个正立、放大
的虚像；图中的水滴相当于一个凸透镜，水滴靠近物体，应该是物镜，成的是倒立、放大的实像。
[2]若要使看到的像更大，则像距变大，物距减小，应该适当减小水滴与箭头的距离，并调整凸透镜的位
置。
【变式3-1】（2024·黑龙江齐齐哈尔·模拟预测）如图所示，透过手表表盘上光滑透明凸起部分，能
清楚地读出日期信息，光滑透明凸起部分相当于 ，观看到的是日期数字 （选填写“实”或
“虚”）像。
【答案】 凸透镜 虚
【详解】[1][2]透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字在凸透镜的
一倍焦距以内，则成正立、放大的虚像。
问题二：实像和虚像
1.实像和虚像
实像 虚像
共同点 都能用眼看到
①不能在光屏上呈现；
① 能在光屏上呈现；
不同点 ②由光的反向延长线
②由实际光线会聚而成。
会聚而成的像。
小孔成像、照相机成像、 水中倒影、平面镜成像、
实例
投影仪成像等 光的折射、放大镜成像【典例4】（2024·吉林松原·一模）以下描述的光现象中，成虚像的是（ ）
A．猴子捞月 B．小孔成像 C．投影仪成像 D．照相机成像
【答案】A
【详解】A．猴子捞月，水中的月亮属于平面镜成像，是由于光的反射形成的虚像，故A符合题意；
B．小孔成像是由于光的直线传播形成的实像，故B不符合题意；
C．投影仪成像是光经过凸透镜发生折射会聚在光屏上，成的是倒立、放大的实像，故C不符合题意；
D．照相机成的像是倒立、缩小的实像，故D不符合题意。
故选A。
【变式4-1】（2024·贵州黔南·二模）扫码识别极大地促进了信息的高效获取与传递，革新了支付方
式。扫码识别的原理分为图像采集、图像处理和信息解码三个步骤。图像采集是设备镜头捕捉二维码成
像，以下与这一成像特点相同的是（ ）
A．小孔成像 B．平面镜成像 C．照相机成像 D．投影仪成像
【答案】C
【详解】图像采集时，摄像头的镜头是一个凸透镜，物距大于2倍焦距，成倒立缩小的实像，与照相机
成像特点相同。
故选C。
【基础强化】
1．（2024·河南驻马店·二模）小宇用体温计测量体温，如图所示，体温计的测量范围为35.0℃到
42.0℃，最小刻度为 ℃；小可很“臭美”喜欢拿手机自拍，手机的摄像头相当于一个
。
【答案】 0.1 凸透镜
【详解】[1]由图可知，体温计1大格代表1℃，之间有10小格，分度值是0.1℃。
[2]手机的摄像头相当于一个凸透镜，拍照时，物距大于二倍焦距，成倒立缩小的实像。
2．（2024·陕西西安·模拟预测）如图是在商场中常见的刷脸支付的场景。当人走近摄像头时，补光灯自
动打开，照亮 （填“人脸”或“显示屏”）；要使屏幕上的像更大些，人应该离镜头 一些
（填“远”或“近”）。【答案】 人脸 近
【详解】[1][2]只有将更多的光射到人脸上时，才会有更多的光被反射，才能清楚地看到人脸通过镜头所
成的像，所以当人靠近摄像头时，光源自动打开，照亮人脸；摄像镜头实际上是一个凸透镜，人在凸透
镜的二倍焦距以外，成倒立、缩小的实像。若要使成的像变大些，应增大像距，减小物距，即摄像头靠
近人，同时镜头向前伸。
3．（23-24八年级下·湖北恩施·期中）我县客运站使用了如图所示的5G警用巡逻机器人，这款测温5G
警用巡逻机器人有5个高清摄像头，可实现全景无死角巡逻。机器人上的摄像头相当于一个透镜，它的
成像原理和我们生活中的 （选填“照相机”、“幻灯机”或“放大镜”）的成像原理相同。
当行人靠近摄像头时，它所成的像是 （选 填“实”或“虚”）像。
【答案】 照相机 实
【详解】[1][2]机器人上的摄像头能成倒立、缩小的实像，相当于一个凸透镜，它的成像原理和我们生活
中的照相机的成像原理相同。当行人靠近摄像头时，要通过摄像头成像，人到摄像头的距离仍会大于二
倍焦距，成倒立、缩小的实像。
4．（23-24九年级下·陕西西安·期中）如图所示的电子后视镜是一种新型后视镜，其通过高清摄像头成像，
再通过内部数字视觉处理系统将周围环境呈现在显示屏上．摄像头的镜头相当于 透镜；当侧后
方车靠近摄像头时，显示屏上车的像会 （选填“变大”“变小”或“不变”）。
【答案】 凸 变大
【详解】[1][2]摄像头的镜头是一个凸透镜；此时摄像头的作用相当于照相机，成倒立、缩小的实像，当
侧后方车靠近摄像头时，物距变小，像距变大，则显示屏上车的像变大。
5．（23-24九年级下·甘肃平凉·期中）物理课中使用幻灯机投影，投影屏幕上得到了放大的
（虚像/实像）；投影屏幕使用粗糙的白布做成，这是利用光在白布上发生 ，可以使教室里各
个座位上的同学都能看到画面。
【答案】 实像 漫反射
【详解】[1]幻灯机是利用凸透镜成倒立、放大的实像的原理制成的，当物距大于1倍焦距小于2倍焦距
时，在屏幕上成倒立、放大的实像。
[2]用表面粗糙的白布做屏幕，能使射向屏幕的光发生漫反射，即使光线射向四面八方，能使各个方向的
同学都能看到屏幕上的像。【素养提升】
6．（23-24八年级下·辽宁辽阳·期末）在“生活中的光学仪器”跨学科实践活动收集资料中，有张照片展
示了文物展中用到的光学元件，通过元件会看到正立、放大的文物，该光学元件是（ ）
A．凹透镜 B．凸透镜 C．平面镜 D．凸面镜
【答案】B
【详解】根据图示以及题意可知，该光学仪器成正立、放大的像，且成的像和物体在镜的异侧，因此由
凸透镜成像规律可得，只有凸透镜才能成正立、放大的像，而凹透镜对光线有发散作用，它不能形成实
像，也不能形成正立、放大的虚像，平面镜也只能成等大、正立的虚像，凸面镜成像的特点是像比物体
小，故ACD不符合题意，B符合题意。
故选B。
7．（2024·河南周口·三模）2024年4月25日，搭载神舟十八号载人飞船的长征二号F遥十八运载火箭腾
空而起，它在地面摄像机中所成的像是（ ）
A．实像，像变大 B．实像，像变小 C．虚像，像变大 D．虚像，像变小
【答案】B
【详解】摄像机的成像原理和照相机相似，火箭在地面摄像机中成的像是倒立、缩小的实像；火箭腾空
而起，远离摄像机，物距变大，则像距变小，成的像也变小，故B符合题意，ACD不符合题意。
故选B。
8．（2024·安徽宿州·二模）如图所示，这是一张利用视觉错位技术一次拍摄而成的创意毕业照片。拍摄
时学生到镜头的距离为 ，手到镜头的距离为 ，则 和 的大小关系是（ ）
A． B． C． D．无法判断
【答案】C
【详解】凸透镜成实像时，物体离透镜越近，所成的像就越大，由图可知，手通过照相机镜头成的像比
学生的像大，所以手比学生离镜头更近，即s>s，故ABD不符合题意，C符合题意。
1 2
故选C。
9．（2024·河南周口·模拟预测）人形机器人是一种模仿人类外观和行为的机器人。如图所示，人形机器
人正在给汽车做质检工作，其头部安装有高感知摄像头，下列说法正确的是（ ）A．摄像头的镜头相当于凹透镜
B．摄像头所成的是倒立、缩小的实像
C．摄像头成像的原理与投影仪相同
D．当机器人靠近汽车仔细检查时，摄像头所成的像变小
【答案】B
【详解】ABC．摄像头的镜头是一个凸透镜，当物距大于二倍焦距时，成倒立、缩小的实像，与照相机
原理相似，故AC错误，B正确；
D．当机器人靠近汽车仔细检查时，物距变小，根据凸透镜成像规律，像距会变大，同时摄像头所成的像
变大，故D错误。
故选B。
10．（2024·海南省直辖县级单位·三模）如图为“探究凸透镜成像规律”的实验中观察到的一种成像情景，
下列器械的工作原理与其成像方式相同的是（ ）
A．照相机 B．投影仪 C．潜望镜 D．放大镜
【答案】A
【详解】由图可知，物距大于像距，凸透镜成倒立、缩小的实像，其应用是照相机，故A符合题意，
BCD不符合题意。
故选A。
11．（2024·河南南阳·三模）如图所示是投影仪的工作原理图。下列说法错误的是（ ）
A．投影仪的镜头相当于一个凸透镜B．投影仪成的像是倒立放大的实像
C．若使屏幕上的像变大，应减小屏幕与投影仪间的距离
D．若不小心手挡住透镜的一部分，屏幕上的像仍然完整
【答案】C
【详解】A．投影仪的工作原理是凸透镜成像，镜头相当于一个凸透镜。故A正确，不符合题意；
B．投影仪是利用物距在一倍焦距到两倍焦距之间，成倒立放大的实像这一凸透镜成像的具体原理，故B
正确，不符合题意；
C．根据凸透镜成实像原理，物近像远像变大的规律，使屏幕上的像变大，应增大屏幕与投影仪间的距离，
故C错误，符合题意；
D．手挡住透镜的一部分，屏幕上的像仍然是完整的，只是会暗一些，故D正确，不符合题意。
故选C。
12．（23-24八年级上·江苏无锡·期末）使用光学仪器时常常需要调节，下列哪些措施是正确的（ ）
A．利用传统暗箱照相机对着某人照相时，底片上恰好呈现清晰的全身像，如果要拍出清晰的半身像，
只需要将照相机向他移动适当的距离即可
B．摄影记者采访一次会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好
几步，然后将照相机暗箱长度调长了一些
C．用放大镜看地图，为了使地图放得大些，应将放大镜与地图之间的距离尽量调小些
D．如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与
镜头之间的距离调短一些
【答案】D
【详解】A．照相机利用凸透镜成倒立、缩小的实像工作的，照完全身像再照半身像，像变大，像距变大，
物距要变小，所以照相机离被拍摄的人要近一些，同时将暗箱向前伸，故A错误；
B．照相机利用凸透镜成倒立、缩小的实像工作的，从特写到全景，像变小，像距变小，物距变大，所以
照相机离主席台要远一些，同时缩短暗箱，故B错误；
C．用放大镜看地图时，是利用凸透镜成正立、放大的虚像，凸透镜成虚像时，物距越大，像越大，即需
要增大放大镜和地图之间的距离，故C错误；
D．幻灯机是利用凸透镜成倒立、放大的实像工作的，从小画面到大画面，像要增大，像距变大，物距变
小，所以幻灯片要靠近镜头，同时幻灯机要远离屏幕后退一些，即应将幻灯机往后移动一定距离，同时
将幻灯片与镜头之间的距离调短一些，故D正确。
故选D。
【能力培优】
13．（23-24八年级上·广东深圳·期末）学完凸透镜成像规律后，某兴趣小组用焦距为10cm的凸透镜以及
其他素材自制了照相机模型和投影仪模型：（1）【器材选择】
①投影仪模型中投影片A与凸透镜B间距是 ；（选填“物距”或“像距”）
②小组成员要选用合适长度的纸筒来作为照相机模型的外纸筒。现有三种规格的纸筒，其长度分别为
5cm、10cm、20cm，应当选择 cm的纸筒；
③照相机模型中充当胶片的膜（a位置）应该用以下哪种素材制作( )
A．全透明的塑料膜 B． 绘画用的薄宣纸 C．白色不透光卡纸 D．黑色不透光卡纸
④实验室有焦距相同、半径不同的两种透镜，想让成像更加亮，应该选择直径更 的凸透镜
（选填“大”或“小”）制作照相机模型；
（2）【实验操作】完成模型制作后，小组成员用投影仪展示相关影像，发现成倒立的像。为了看到正立
的像，应进行的操作是 。
【答案】 物距 20 B 大 将投影片倒着插
【详解】（1）[1]物体与凸透镜间的距离称为物距，即投影仪模型中投影片A与凸透镜B间距是物距。
[2]照相机的像距在一倍和两倍焦距之间，凸透镜焦距为10cm，故像距在10cm和20cm之间，所以应该选
择20cm的纸筒。
[3]照相机模型中充当胶片的膜，既要可以承接像，又要可以观察到像，应该选择半透明的薄膜，所以应
选择绘画用的薄宣纸制作。
故选B。
[4]直径更大的透镜透过的光线更多，像会更亮，所以想让成像更加亮，应该选择直径更大的凸透镜制作
照相机模型。
（2）[5]投影仪成的是倒立、放大的实像，为了看到正立的像，应进行的操作是将投影片倒着插。
14．（23-24八年级上·辽宁丹东·期末）在物理实践课上，某物理小组开展了“自制模型照相机”的学习
活动。下面是该小组同学的实践过程，请帮助完成下列内容：
活动名称：自制模型照相机
实施过程：
（1）经过学习，同学们知道照相机是利用凸透镜成像，当物距大于二倍焦距时，成 缩小的实
像，这是照相机的成像原理；
（2）他们找来了卡片纸、刻度尺、剪刀、双面胶、透明塑料袋、铅笔、圆形纸筒、凸透镜，准备开始制
作。透明塑料袋的作用是 ；
（3）制作之前首先要测量凸透镜的焦距，目的是确定 ，在测量凸透镜焦距时，同学们是让凸
透镜 太阳光缓慢移动，使最小亮点落在地面上（桌面或其他屏）上，测量凸透镜中心到最小
亮点之间的距离（即为凸透镜的焦距）；（4）如图，是他们的整个制作过程，其中②是在相机组装接口处粘上双面胶，进行组装．在组装的过程
中，一定要注意 ，否则影响照相效果。
交流讨论：如果当时正在下雨（没有太阳光）又找不到任何平行光源，请你帮助同学们另外设计一个实
验（器材自选），测出凸透镜的焦距。
【答案】 倒立 光屏 像距的范围 正对 见详解 见详解
【详解】（1）[1]照相机是利用凸透镜成像，根据凸透镜成像的规律，当物距大于二倍焦距时，成倒立、
缩小的实像，这是照相机的成像原理。
（2）[2]照相机所成的像是实像，可以在光屏上承接，透明塑料袋的作用是光屏。
（3）[3]根据照相机的工作原理，物距大于2倍焦距，像距在1倍焦距与2倍焦距之间，制作之前首先要
测量凸透镜的焦距，目的是确定像距的范围。
[4]根据凸透镜特殊光线的规律，平行于主光轴的光线，经凸透镜折射后会聚于焦点，故在测量凸透镜焦
距时，让凸透镜正对太阳光缓慢移动，使最小亮点落在地面上上，测量凸透镜中心到最小亮点之间的距
离即为凸透镜的焦距。
（4）[5]照相机主要是远处物体所成的像，光线相对较弱，照相机需要一个理想的暗室，有利用在光屏上
看到清楚的像，在组装的过程中，一定要注意尽量密闭不透光，否则影响照相效果。
[6]可以选择凸透镜、有字迹的纸（或其他物体），主要步骤为①通过凸透镜观察纸上的字迹（或其他物
体），并缓慢移动凸透镜使看到的像刚好模糊不清时停止移动凸透镜；②测量并记录被观察物到凸透镜
之间的距离，此时被观察物到凸透镜之间的距离即为凸透镜的焦距。
15．（2024·内蒙古包头·二模）如图所示是十字路口安装的监控摄像头，它可以拍下违章行驶汽车的照片，
图甲、乙是同一辆汽车经过十字路口时拍下的两张照片。
（1）摄像头的镜头相当于一个 透镜，从甲、乙两图可以看出摄像头拍图 时汽车离
摄像头更近；
（2）观察照片发现，车的外表很清晰，但几乎看不清车内的人，是因为车内的人反射的光较 ，
摄像头几乎无法成像；
（3）夜晚，为了不影响司机开车，车内的灯应该关闭，原因是 。
【答案】 凸 乙 弱 车内开灯，在司机的前方会出现车内的像，影响司机观察路况
【详解】（1）[1]摄像头的镜头相当于一个凸透镜，成倒立、缩小的实像；
[2]同一辆汽车经过十字路口时，先后拍下的两张照片甲、乙，比较可知汽车的像变大了，根据凸透镜成实像的规律（物近像远像变大）可知，乙图汽车更靠近摄像头。
（2）[3]观察照片可以发现，几乎看不见车内的人，是因为车内的人的反射光较弱，能进入摄像头的光线
较少，摄像头几乎无法成像。
（3）[4]夜晚，如果车内开灯，车内物体会通过前挡风玻璃成像，影响司机的视线，易发生交通事故；所
以，为了安全，夜晚司机开车，车内的灯应该熄灭。
