第五章 透镜及其应用 （B 卷•专项卷）
一．透镜的基本概念及其应用（共8小题）
二．透镜对光线的作用（共8小题）
三．凸透镜成像规律及其应用（共8小题）
四．眼睛和眼镜（共8小题）
一．透镜的基本概念及其应用（共8小题）

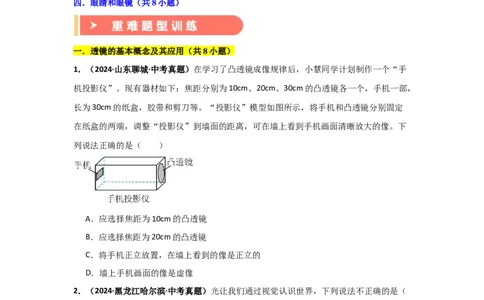

1．（2024·山东聊城·中考真题）在学习了凸透镜成像规律后，小慧同学计划制作一个“手
机投影仪”。现有器材如下：焦距分别为10cm、20cm、30cm的凸透镜各一个，手机一部，
长为30cm的纸盒，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸透镜分别固定
在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清晰放大的像。下
列说法正确的是（ ）
A．应选择焦距为10cm的凸透镜
B．应选择焦距为20cm的凸透镜
C．将手机正立放置，在墙上看到的像是正立的
D．墙上手机画面的像是虚像
2．（2024·黑龙江哈尔滨·中考真题）光让我们通过视觉认识世界，下列说法不正确的是（
）
A．甲图：由于漫反射，同学们能从不同方向看到地上的书B．乙图：小聪在镜中看到小猫，这只“小猫”是能量聚集形成的像
C．丙图：近视眼需要戴凹透镜矫正
D．丁图：利用光在同种均匀介质中沿直线传播的规律可制成针孔照相机
3．（2024·福建·中考真题）我国某新型战斗机配有光电搜索跟踪系统，系统中的光学元件
相当于晶状体，内置光电传感器相当于视网膜，成像原理与人眼相似。从空中拍摄地面物
体时，物体在光电传感器上形成的像是（ ）
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像

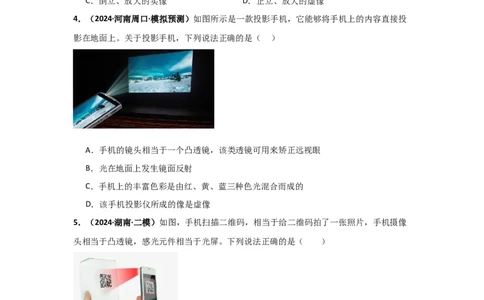

4．（2024·河南周口·模拟预测）如图所示是一款投影手机，它能够将手机上的内容直接投
影在地面上。关于投影手机，下列说法正确的是（ ）
A．手机的镜头相当于一个凸透镜，该类透镜可用来矫正远视眼
B．光在地面上发生镜面反射
C．手机上的丰富色彩是由红、黄、蓝三种色光混合而成的
D．该手机投影仪所成的像是虚像
5．（2024·湖南·二模）如图，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像
头相当于凸透镜，感光元件相当于光屏。下列说法正确的是（ ）
A．物体上的二维码是光源
B．扫码时二维码要位于摄像头二倍焦距以外
C．要使屏幕上二维码的像变大，只需将二维码远离手机
D．感光元件上成的是正立的虚像
6．（2024·广东·中考真题）广东生产的无人驾驶电动垂直起降航空器首飞成功，彰显了我国科技在城市空中交通领域的领先地位。航空器可用于高空摄影、旅游观光等，航空器的
摄像头相当于 透镜，远处的物体通过摄像头成倒立缩小的 （选填
“实”或“虚”）像。在摄像头远离物体的过程中，像的大小将变 。

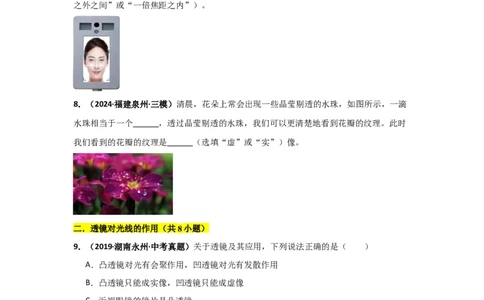

7．（2024·海南海口·模拟预测）购物支付已进入“刷脸”时代，如图所示，消费者结账时
只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，即可迅速完成交易，
摄像头的成像特点与 （选填“照相机”“幻灯机”或“放大镜”）相同；“刷
脸”时，面部应位于距摄像头 （选填“二倍焦距之外”“一倍焦距和二倍焦距
之外之间”或“一倍焦距之内”）。
8．（2024·福建泉州·三模）清晨，花朵上常会出现一些晶莹剔透的水珠，如图所示，一滴
水珠相当于一个 ，透过晶莹剔透的水珠，我们可以更清楚地看到花瓣的纹理。此时
我们看到的花瓣的纹理是 （选填“虚”或“实”）像。
二．透镜对光线的作用（共8小题）
9．（2019·湖南永州·中考真题）关于透镜及其应用，下列说法正确的是（ ）
A．凸透镜对光有会聚作用，凹透镜对光有发散作用
B．凸透镜只能成实像，凹透镜只能成虚像
C．近视眼镜的镜片是凸透镜
D．放大镜是凹透镜
10．（2019·广西柳州·中考真题）如图所示的透镜中最适合用来观察细小物体的是
（ ）
A． B． C． D．11．（2024·黑龙江哈尔滨·模拟预测）如图所示光学现象及其解释正确的是（ ）
A． 进入眼睛的光线是由像发出的
B． 凹透镜对光具有会聚作用
C． 人们看到的“鱼”是实像
D． 漫反射的光线遵循光的反射定律
12．（2024·江苏盐城·二模）如图所示，将凸透镜正对一束水平激光装置，在透镜右侧竖
直的光屏上观察到一光斑。若只移动光屏，下列关于光斑移动情况判断正确的是（ ）
A．竖直向上移动时，光斑向上移动 B．竖直向上移动时，光斑向下移动
C．水平向左移动时，光斑向上移动 D．水平向左移动时，光斑向下移动
13．（2024·四川内江·中考真题）如图，F是凸透镜的焦点，a、b、c是三条入射光线，请
画出这三条光线经凸透镜后的出射光线。
14．（2024·山东枣庄·中考真题）如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透镜的折射光路。
15．（2024·山东滨州·中考真题）根据图中的入射光线或折射光线，画出相应的折射光线
或入射光线。
16．（2024·辽宁·中考真题）如图，O为凸透镜的光心，F为凸透镜的焦点，请画出：
（1）入射光线a经凸透镜的折射光线；
（2）折射光线b对应的入射光线。
三．凸透镜成像规律及其应用（共8小题）
17．（2024·山东临沂·中考真题）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜
和光屏的位置如图所示时，光屏上承接到烛焰清晰的像。保持凸透镜的位置不变，则（
）
A．实验所用凸透镜的焦距可能为10.0cm
B．光屏上承接到的像是烛焰倒立、放大的实像
C．将蜡烛和光屏的位置互换，光屏上仍能承接到像
D．将蜡烛移至45.0cm刻度线上，光屏上仍能承接到像
18．（2023·四川资阳·中考真题）小明同学找来一个薄壁圆柱形玻璃杯，并将画有箭头的白纸靠在玻璃杯后，观察结果如图甲所示。向杯中加水，使得水面高过箭头位置，透过玻
璃杯观察纸上的“箭头”；将白纸逐渐远离杯子的过程中，依次观察到情景可（ ）
A．丁、乙、丙 B．乙、丙、丁 C．丙、丁、乙 D．丁、丙、乙
19．（2023·内蒙古兴安盟·中考真题）在“探究凸透镜成像的规律”实验中，某学习小组
用如图甲所示的方法测量凸透镜的焦距：正确安装并调节实验装置后，在光屏上得到一个
清晰的像，如图乙所示。下列说法正确的是（ ）
A．由图甲可知，该凸透镜的焦距是40.0cm
B．照相机成像特点与图乙中烛焰的成像特点相同
C．图乙中的烛焰向远离凸透镜方向移动，所成的像逐渐变小
D．图乙中若用黑纸片将凸透镜挡一半，光屏上成半个烛焰的像
20．（2023·四川雅安·中考真题）如图是爱动手的小雅利用手机和透镜自制的简易投影仪，
它能将手机上的画面放大投影到墙壁上。下列说法正确的是（ ）
A．制作简易投影仪的镜头是凹透镜
B．投影仪所成的像是正立、放大的虚像
C．透镜到墙壁的距离应大于透镜的二倍焦距D．手机应放置在透镜的一倍焦距内
21．（2024·江苏宿迁·中考真题）在“探究凸透镜成像规律”的活动中，利用了如图所示
装置。
(1)调节器材，使烛焰和光屏的中心位于凸透镜的 ；
(2)改变蜡烛和光屏的位置，多次实验，并将数据记录在表格中，分析数据可知凸透镜焦距
为 ，第3次实验中，光屏上成倒立、 的实像；
实验序
物距u/cm 像距v/cm 光屏上看到的像
号
1 60 15 倒立、缩小、实像
2 24 24 倒立、等大、实像
3 20 20 倒立、___________、实像
4 8 未找到像
(3)智能汽车通过车载摄像头，识别行人、路标和其他车辆，实现自动导航和驾驶，车载摄
像头根据的是第 次实验的原理；
(4)物距 不变，要想在光屏上看到像，应更换焦距较 的凸透镜。
22．（2024·四川广元·中考真题）“问天”学习小组在实验室研究投影仪的成像特点。
（1）他们将投影片放在载物台上，调节镜头的位置，屏幕上出现清晰、倒立、放大的实像，
是因为投影片放在了距离镜头 的位置；（只填下列正确选项前的序号）
A．二倍焦距以外B．一倍焦距到二倍焦距之间
C．一倍焦距以内
（2）他们将投影片到镜头的距离调大，同时将镜头到屏幕的距离调小，当屏幕上再次出现
清晰的像时，与（1）中的像相比，像 。（选填“变大”“不变”或“变小”）
23．（2024·广西·模拟预测）在物理实验操作课上，小超展示了下面的实验：
（1）为了确定凸透镜的焦距，小超同学让一束平行光射向凸透镜，移动光屏，直到在光屏
上会聚成一点，如图甲所示，则该凸透镜的焦距为 cm；
（2）当蜡烛、凸透镜和光屏按如图乙所示的位置放置时，光屏上得到清晰的像，则生活中
（填“照相机”“投影仪”或“放大镜”）就是应用了这个成像规律。若要使光屏上的像
变得再大些，在不改变凸透镜位置的情况下，应将蜡烛向右移动一小段距离后再将光屏向
在移动适当距离；
（3）通过实验观察可知，如图丙所示的蜡烛通过凸透镜不可能形成的像是
（填“A”“B”“C”或“D”）。
24．（2024·广西·模拟预测）洋洋同学在探究“凸透镜成像规律”的活动中，选用了焦距
未知的凸透镜．
（1）如图甲，洋洋让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑。说明凸透
镜对光具有 作用，这个凸透镜的焦距 cm；
（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的
中心，使其大致在 上，为实验探究做好准备；
（3）小明所用实验装置如图乙所示，若将凸透镜放在光具座刻度50cm位置处不变，把蜡
烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是 （选填“照相机”、“放大镜”或“投影仪”）；
（4）在图乙情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在
光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的 透镜。
四．眼睛和眼镜（共8小题）
25．（2024·山东菏泽·中考真题）小明透过爷爷的老花镜看远处的楼房，发现楼房成倒立
缩小的像。以下说法正确的是（ ）
A．老花镜对光有会聚作用 B．电影放映机的成像原理与该成像原理相同
C．老花镜不能当放大镜使用 D．爷爷远视眼是因为晶状体变厚了
26．（2024·山东枣庄·中考真题）2024年6月6日是第29个全国“爱眼日”，其主题是：
关注普遍的眼健康。保护视力、科学用眼已成为社会共识，下列有关眼睛和眼镜的说法正
确的是（ ）
A．近视眼看远处物体，像成在视网膜的后方 B．矫正近视眼需配戴合适度数的凹透镜
C．矫正远视眼需配戴合适度数的凹透镜 D．物体在正常眼睛的视网膜上成正立的实像
27．（2023·湖北省直辖县级单位·中考真题）如图是近视眼及其矫正的光路图，下列说法
不正确的是（ ）
A．近视眼的成像原理和小孔成像的原理相同
B．近视眼看远处的物体，像成于视网膜前
C．近视眼用凹透镜矫正
D．为预防近视，读写时眼睛与书本的距离应保持在25cm左右
28．（2022·四川达州·中考真题）清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它
让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。下列对光的世界的探究中，
结论正确的是（ ）
A．甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，
其中正立的是虚像，倒立的是实像B．乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的
“倒影”和小孔成像的原理相同
C．丙图，光源经凸透镜在光屏上成一清晰的像，此时飞来一只小虫落在凸透镜上，则
光屏上光源的像不完整
D．丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将
光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜
29．（2024·陕西西安·模拟预测）如图小红与家人在西安昆明池七夕公园用照相机拍摄的
夜景，手机摄像头的镜头相当于一个 （选填“凸透镜”或“凸面镜”），若想
要拍桥上人物特写应该手持手机向桥 （选填“靠近”或“远离”）。手机的过
度使用也给人们带来了危害，青少年长时间使用手机很容易导致近视，近视眼应该佩戴
（选填“凸透镜”或“凹透镜”）来矫正视力。
30．（2024·四川成都·三模）中国彩灯，饮誉古今；自贡灯会，久负盛名。周末，小罗一
家到自贡去看灯会，小罗拿起照相机拍摄了如图所示的美景，照相机所成的像是倒立、
的实像；陪孙子看灯会的爷爷患远视眼，他所戴的眼镜是由 透镜制成的。
31．（2022·广东清远·二模）如图甲所示是人眼球的成像原理图，晶状体相当于一个
镜。图乙是 眼（选填“近视”或“远视”），应佩戴 来纠正（选
凸透镜或凹透镜）。32.（2024·陕西西安·模拟预测）小明用光具座、蜡烛、夹子和透明胶膜组成的水透镜、光
屏等器材模拟眼睛看到物体的过程。（将两个夹子同时向中心移动相同距离使得水透镜变
厚，焦距变小、反之水透镜变薄焦距变大）。
(1)如图，向透明胶膜中注入一定量的水，为使像呈在光屏中央，需调整烛焰、水透镜、光
屏三者的中心在 ，此时恰好在光屏上呈现清晰的像，则所成的像是倒立、
的实像，用来模拟正常的眼球成像；
(2)接下来将两个夹子同时向中心移动相同距离，观察到光屏上的像变模糊，此过程模拟的
是 （选填“远视”或“近视”）眼的成因；我们仅需将光屏适当向
（选填“左”或“右”）移动，光屏上可重新得到清晰的像；在实际生活中，患有上述视
力疾病的人群为了能看清物体，通常会配戴眼镜进行调节，此眼镜为 （选填
“凸”或“凹”）透镜。
