第五章 透镜及其应用 单元测试
（满分：100分 时间：60分钟）
题型 选择题 作图填空题 实验题 综合题 总计
题数 12 8 2 2 26小题
分数 36 24 24 16 100分
得分

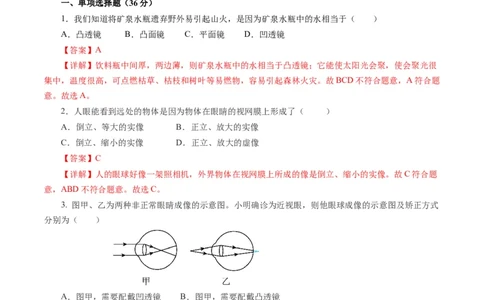

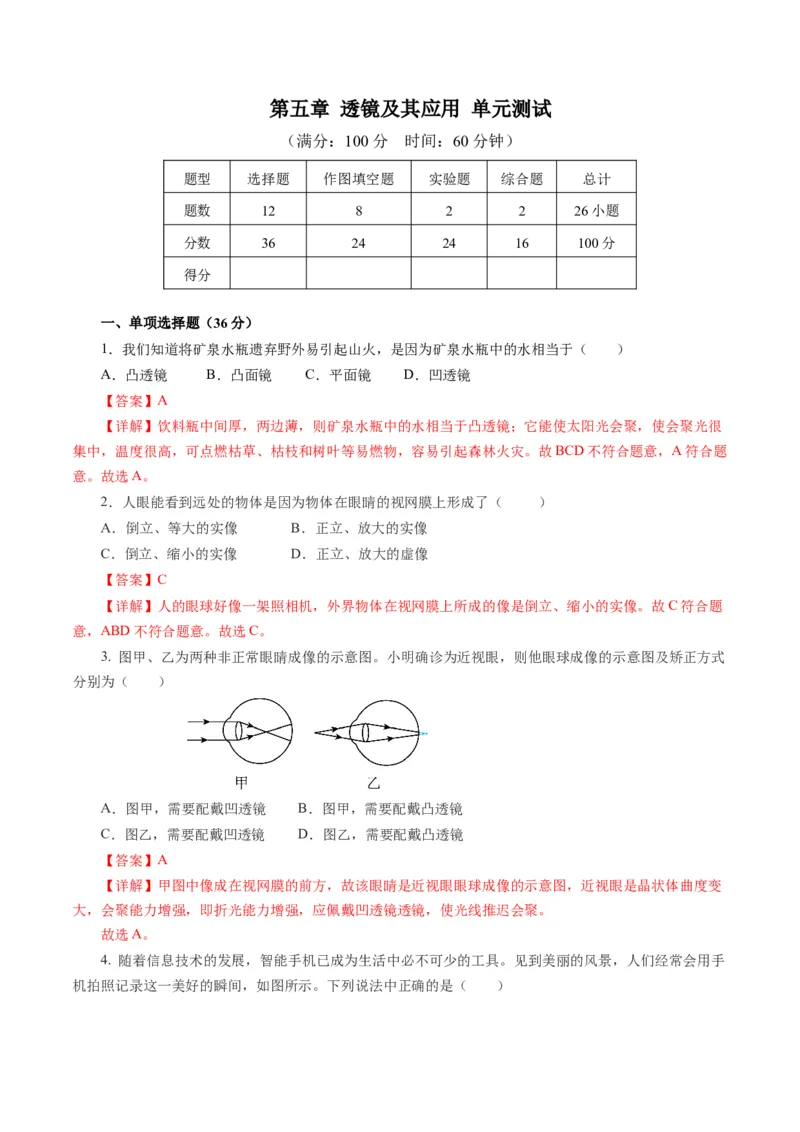

一、单项选择题（36分）
1．我们知道将矿泉水瓶遗弃野外易引起山火，是因为矿泉水瓶中的水相当于（ ）
A．凸透镜 B．凸面镜 C．平面镜 D．凹透镜
【答案】A
【详解】饮料瓶中间厚，两边薄，则矿泉水瓶中的水相当于凸透镜；它能使太阳光会聚，使会聚光很
集中，温度很高，可点燃枯草、枯枝和树叶等易燃物，容易引起森林火灾。故BCD不符合题意，A符合题
意。故选A。
2．人眼能看到远处的物体是因为物体在眼睛的视网膜上形成了（ ）
A．倒立、等大的实像 B．正立、放大的实像
C．倒立、缩小的实像 D．正立、放大的虚像
【答案】C
【详解】人的眼球好像一架照相机，外界物体在视网膜上所成的像是倒立、缩小的实像。故C符合题
意，ABD不符合题意。故选C。
3. 图甲、乙为两种非正常眼睛成像的示意图。小明确诊为近视眼，则他眼球成像的示意图及矫正方式
分别为（ ）
A．图甲，需要配戴凹透镜 B．图甲，需要配戴凸透镜
C．图乙，需要配戴凹透镜 D．图乙，需要配戴凸透镜
【答案】A
【详解】甲图中像成在视网膜的前方，故该眼睛是近视眼眼球成像的示意图，近视眼是晶状体曲度变
大，会聚能力增强，即折光能力增强，应佩戴凹透镜透镜，使光线推迟会聚。
故选A。

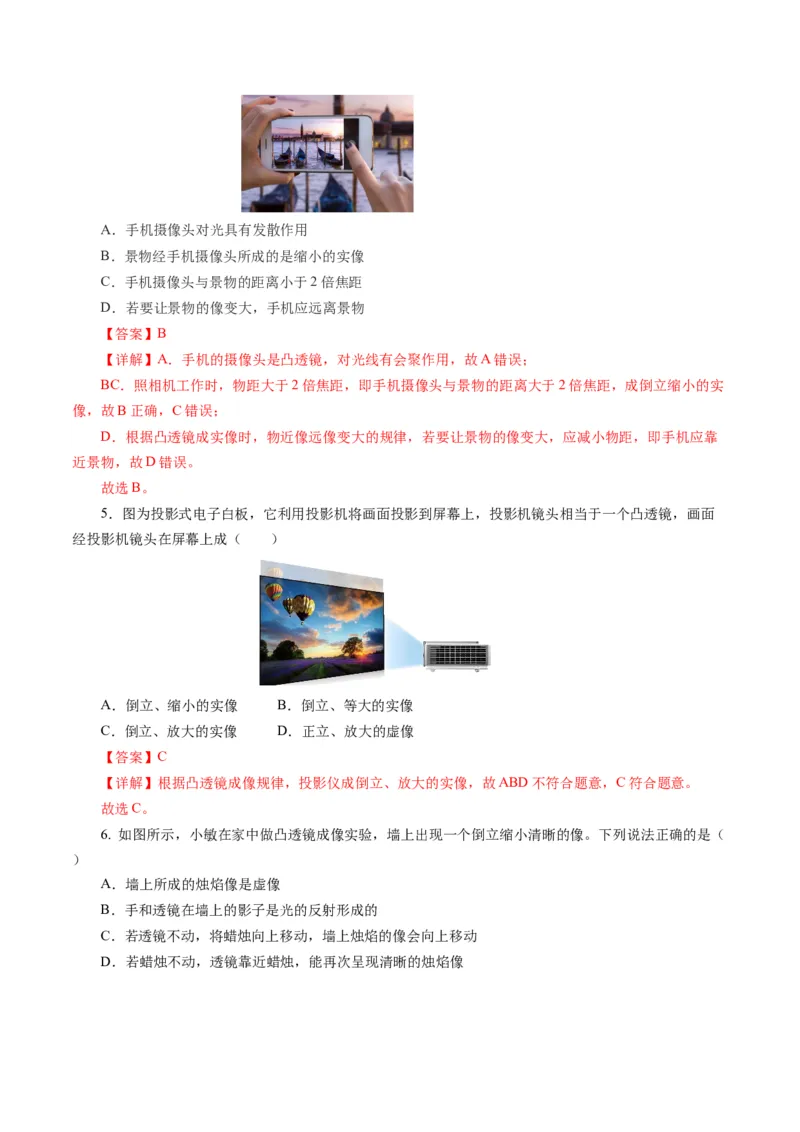

4. 随着信息技术的发展，智能手机已成为生活中必不可少的工具。见到美丽的风景，人们经常会用手
机拍照记录这一美好的瞬间，如图所示。下列说法中正确的是（ ）A．手机摄像头对光具有发散作用
B．景物经手机摄像头所成的是缩小的实像
C．手机摄像头与景物的距离小于2倍焦距
D．若要让景物的像变大，手机应远离景物
【答案】B
【详解】A．手机的摄像头是凸透镜，对光线有会聚作用，故A错误；
BC．照相机工作时，物距大于2倍焦距，即手机摄像头与景物的距离大于2倍焦距，成倒立缩小的实
像，故B正确，C错误；
D．根据凸透镜成实像时，物近像远像变大的规律，若要让景物的像变大，应减小物距，即手机应靠
近景物，故D错误。
故选B。

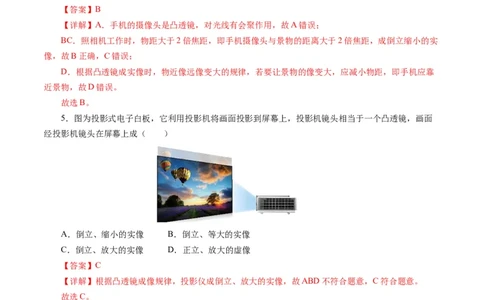

5．图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机镜头相当于一个凸透镜，画面
经投影机镜头在屏幕上成（ ）
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
【答案】C
【详解】根据凸透镜成像规律，投影仪成倒立、放大的实像，故ABD不符合题意，C符合题意。
故选C。

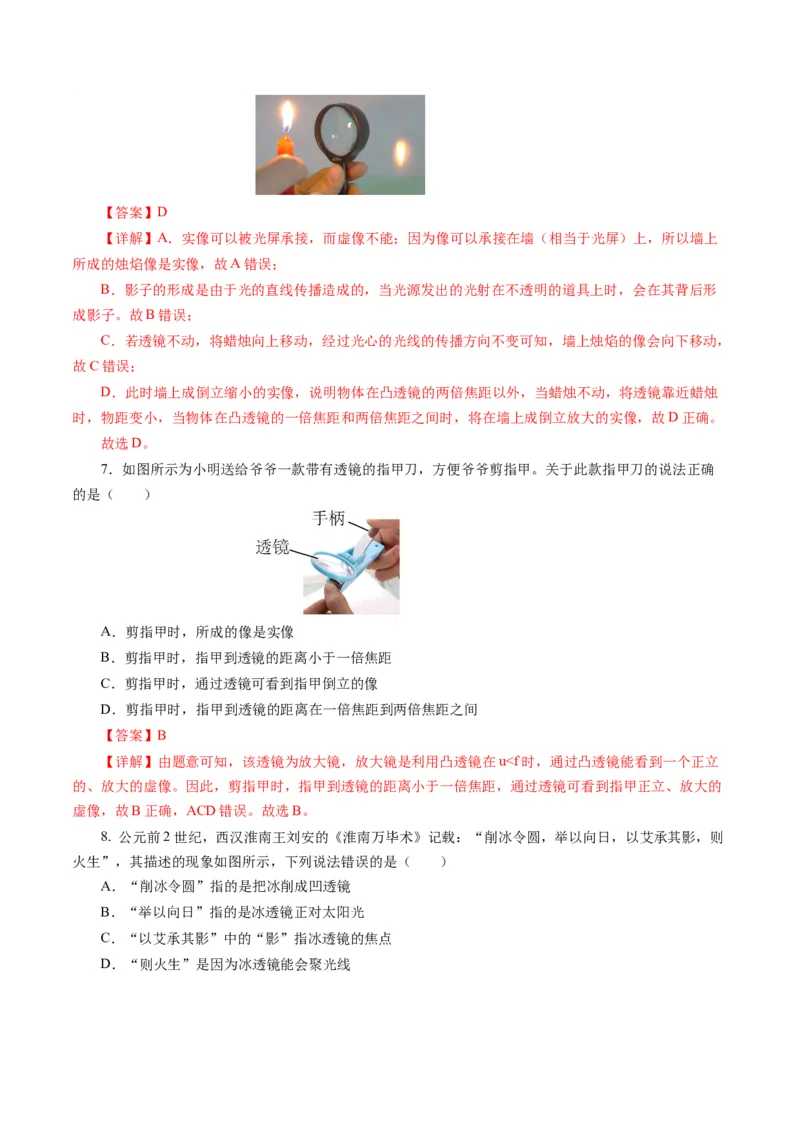

6. 如图所示，小敏在家中做凸透镜成像实验，墙上出现一个倒立缩小清晰的像。下列说法正确的是（
）
A．墙上所成的烛焰像是虚像
B．手和透镜在墙上的影子是光的反射形成的
C．若透镜不动，将蜡烛向上移动，墙上烛焰的像会向上移动
D．若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像【答案】D
【详解】A．实像可以被光屏承接，而虚像不能；因为像可以承接在墙（相当于光屏）上，所以墙上
所成的烛焰像是实像，故A错误；
B．影子的形成是由于光的直线传播造成的，当光源发出的光射在不透明的道具上时，会在其背后形
成影子。故B错误；
C．若透镜不动，将蜡烛向上移动，经过光心的光线的传播方向不变可知，墙上烛焰的像会向下移动，
故C错误；
D．此时墙上成倒立缩小的实像，说明物体在凸透镜的两倍焦距以外，当蜡烛不动，将透镜靠近蜡烛
时，物距变小，当物体在凸透镜的一倍焦距和两倍焦距之间时，将在墙上成倒立放大的实像，故D正确。
故选D。

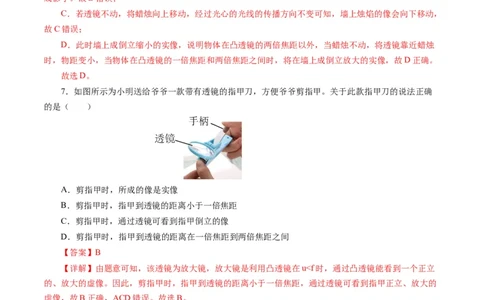

7．如图所示为小明送给爷爷一款带有透镜的指甲刀，方便爷爷剪指甲。关于此款指甲刀的说法正确
的是（ ）
A．剪指甲时，所成的像是实像
B．剪指甲时，指甲到透镜的距离小于一倍焦距
C．剪指甲时，通过透镜可看到指甲倒立的像
D．剪指甲时，指甲到透镜的距离在一倍焦距到两倍焦距之间
【答案】B
【详解】由题意可知，该透镜为放大镜，放大镜是利用凸透镜在u2f 则f<15cm，故选B。
（2）水球中间部分被气泡分为了两部分，中间是空气、气泡两侧是水，则中间部分1、2区域中间薄，
两边厚，相当于变成了两个凹透镜的组合，这个时候又出现了一个正立的虚像，所以光经过1、2是凹透镜
形成的像。
水球的3、4部分边缘薄而中间厚，相当于凸透镜，观察丙图可知，此时光经过3、4区域所成的像为
倒立缩小的实像。
（3）探测器上的照相机成实像，凸透镜成实像时，物距变大，像距变小，像变小；由图可知（按照
从左到右的次序），像逐渐变小，说明小行星和探测器的距离逐渐变大，则镜头和像之间的距离应逐渐变
小，即摄像机的镜头应后缩。
24．电脑中常用光电鼠标，其原理就是利用发光二极管照射移动表面（如图），反射光通过成像透镜
成像于光学传感器上。鼠标移动时，传感器会连续拍摄鼠标垫表面所成的像，并利用芯片处理比较各个影
像的数字信号，反馈到计算机，决定屏幕上的光标移动距离和方向。图中光学传感器、透镜、发光二极管
等元件固定在鼠标内。
（1）当发光二极管的光照射在粗糙的鼠标垫上时会发生 （选填“镜面反射”或“漫反射”）；
（2）当鼠标平放在鼠标垫上，成像透镜距鼠标垫7mm，光学传感器距成像透镜3mm，则在光学传感
器上成 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的 （选填“实”或
“虚”）像；
（3）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为像成在
光学传感器的 （选填“上”或“下”）方，而且所成的像 （选填“变大”“不变”或“变
小”）。
【答案】 漫反射 倒立 缩小 实 下 变小
【详解】（1）当发光二极管的光照射在粗糙的鼠标垫上时，反射光线会射向各个方向，因此会发生
漫反射。
（2）由题意可知，当鼠标平放在鼠标垫上，成像透镜距鼠标垫7mm，光学感应器距成像透镜3mm，
即物距大于像距，根据凸透镜成像规律可知，成倒立、缩小的实像。
（3）将鼠标离开鼠标垫一定高度后悬空向前移动时，相当于增大了物距，此时像距减小，像成在光
学感应器的下方，而且所成的像变小，因此电脑显示器上的光标并不移动。
