2024-2025学年人教版物理八年级上册单元及期末考试核心素养情境AB卷
10.《透镜及其应用》单元核心素养达标B卷
试卷满分100分，答题时间90分钟
一、选择题（本大题有10小题，每小题3分，共30分）
1. 幻灯机的镜头相当于一个（ ）
A. 凸镜 B. 凹透镜 C. 凸透镜 D. 凹镜
【答案】C
【解析】幻灯机是利用凸透镜成倒立放大的实像的原理制成的，所以它的镜头相当于一个
凸透镜，故C符合题意，ABD不符合题意。
故选C。

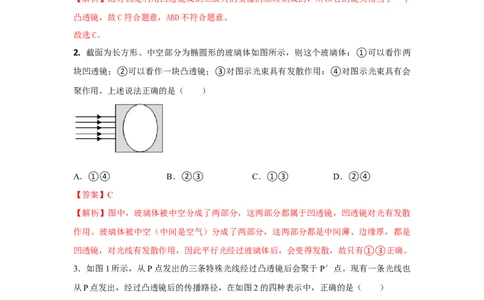

2. 截面为长方形、中空部分为椭圆形的玻璃体如图所示，则这个玻璃体：①可以看作两
块凹透镜；②可以看作一块凸透镜；③对图示光束具有发散作用：④对图示光束具有会
聚作用。上述说法正确的是（ ）
A．①④ B．②③ C．①③ D．②④
【答案】C
【解析】图中，玻璃体被中空分成了两部分，这两部分都属于凹透镜，凹透镜对光有发散
作用。玻璃体被中空（中间是空气）分成了两部分，这两部分都是中间薄、边缘厚，都是
凹透镜，对光线有发散作用，因此平行光经过玻璃体后，会变得发散，故只有①③正确。
3．如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于P′点。现有一条光线也
从P点发出，经过凸透镜后的传播路径，在如图2的四种表示中，正确的是（ ）
A．甲 B．乙 C．丙 D．丁【答案】A
【解析】凸透镜成实像是物体发出的光经凸透镜折射后会聚而成的，由此分析解答。
由题知，P′是P点经凸透镜所成的实像，那么由P点发出的光经凸透镜折射后一定过像点
P'，由图2知，甲图正确，乙、丙、丁错误。
故选：A。

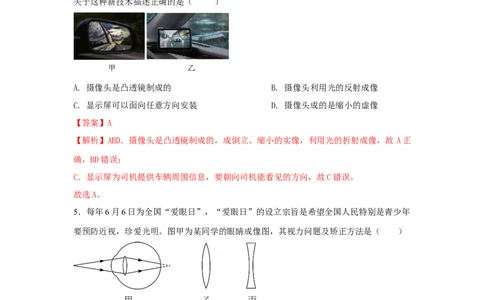

4. 人们将传统的汽车后视镜换成了电子摄像头（如图甲所示），摄像头将车辆周围的路况
成像在车内的显示屏上（如图乙所示），司机通过显示屏即可了解车辆周围的情况。下列
关于这种新技术描述正确的是（ ）
A. 摄像头是凸透镜制成的 B. 摄像头利用光的反射成像
C. 显示屏可以面向任意方向安装 D. 摄像头成的是缩小的虚像
【答案】A
【解析】ABD．摄像头是凸透镜制成的，成倒立、缩小的实像，利用光的折射成像，故 A正
确，BD错误；
C．显示屏为司机提供车辆周围信息，要朝向司机能看见的方向，故C错误。
故选A。
5．每年6月6日为全国“爱眼日”，“爱眼日”的设立宗旨是希望全国人民特别是青少年
要预防近视，珍爱光明。图甲为某同学的眼睛成像图，其视力问题及矫正方法是（ ）
A．远视眼，配戴乙透镜矫正
B．近视眼，配戴乙透镜矫正
C．近视眼，配戴丙透镜矫正
D．远视眼，配戴丙透镜矫正
【答案】A
【解析】远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面
远视眼配戴凸透镜进行矫正。甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱造成的，属于远视眼的成像
情况；为了使光线会聚在原来会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会
聚一下，因此需佩戴对光线具有会聚作用的凸透镜来矫正，即用乙透镜矫正。
故选：A。

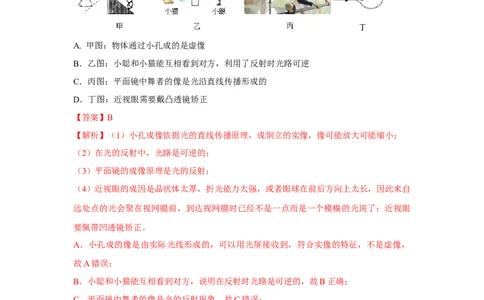

6. 因为有了光，自然界才绚丽多彩。下列说法正确的是（ ）
A. 甲图：物体通过小孔成的是虚像
B．乙图：小聪和小猫能互相看到对方，利用了反射时光路可逆
C．丙图：平面镜中舞者的像是光沿直线传播形成的
D．丁图：近视眼需要戴凸透镜矫正
【答案】B
【解析】（1）小孔成像依据光的直线传播原理，成倒立的实像，像可能放大可能缩小；
（2）在光的反射中，光路是可逆的；
（3）平面镜的成像原理是光的反射；
（4）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自
远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了；近视眼
要佩带凹透镜矫正。
A．小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，
故A错误；
B．小聪和小猫能互相看到对方，说明在反射时光路是可逆的，故B正确；
C．平面镜中舞者的像是光的反射现象，故C错误；
D．近视眼需要戴凹透镜矫正，故D错误。
故选：B。
7. 如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜 8cm处时，在距离
凸透镜15cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动
7cm，下列关于烛焰在光屏上成像的说法正确的是（ ）A．不能成清晰的像 B．成倒立的缩小的像
C．成倒立的放大的像 D．成倒立的等大的像
【答案】B
【解析】如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜 8cm处时，
在距离凸透镜15cm处的光屏上成倒立的像。
此时物距小于像距，f＜u＝8cm＜2f，解得，4cm＜f＜8cm，
v＝15cm＞2f，解得f＜7.5cm，
焦距范围：4cm＜f＜7.5cm，
保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，此时u′＝8cm+7cm＝15cm＞2f，
v′＝15cm﹣7cm＝8cm，f＜v′＜2f，凸透镜成倒立缩小的实像，故ACD错误，B正确。

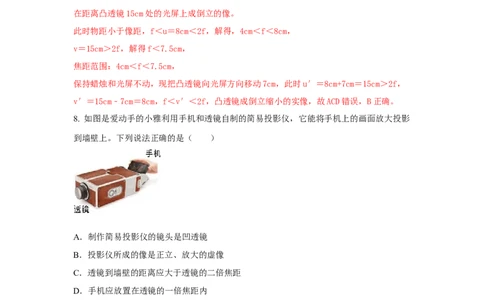

8. 如图是爱动手的小雅利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投影
到墙壁上。下列说法正确的是（ ）
A．制作简易投影仪的镜头是凹透镜
B．投影仪所成的像是正立、放大的虚像
C．透镜到墙壁的距离应大于透镜的二倍焦距
D．手机应放置在透镜的一倍焦距内
【答案】C
【解析】投影仪的镜头是凸透镜，其成像原理为：当物距大于焦距、小于二倍焦距时，凸
透镜成倒立、放大的实像；当物距小于焦距时，凸透镜成正立、放大的虚像。
A、要有墙上成实像，所以，制作简易投影仪的镜头是凸透镜，故A错误；
B、由投影仪的成像特点可知，墙上呈现的是手机画面的倒立、放大的实像，故B错误；
CD、根据投影仪的成像原理可知，物距应大于焦距、小于二倍焦距，像距应大于透镜的二
倍焦距，故C正确，D错误。故选：C。
9. 小红想探究“凸透镜成像的规律”，在第一次实验时将蜡烛和透镜放在如图所示位置
（光屏未画出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进
行实验，当蜡烛在30cm刻度处时，光屏上得到一个相同大小、清晰的像。下列说法错误
的是（ ）
A．该凸透镜的焦距是10cm
B．第一次实验得到的像是倒立、缩小的实像
C．第一次实验的成像规律可应用于照相机
D．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上的像在逐渐变小
【答案】D
【分析】（1）当物距等于二倍焦距时，像距也为二倍焦距，成倒立等大的实像；
（2）（3）当物距大于两倍焦距时，成倒立、缩小的实像；照相机就是根据这个原理制成
的；
（4）凸透镜成实像时，根据物近像远像变大分析回答。
A、由图示知，刻度尺的分度值为1cm，当蜡烛在30cm刻度处时，蜡烛与凸透镜镜的距离
为20.0cm，即物距为20.0cm，此时光屏上得到一个相同大小、清晰的像，根据凸透镜成像
规律可知，物距等于二倍焦距，所以凸透镜的焦距为10.0cm，故A正确；
BC、在第一次实验时将蜡烛和透镜放在如图所示位置，此时物距大于二倍焦距，在光屏上
得到一个倒立缩小的实像，此成像规律可应用于照相机，故BC正确；
D、将蜡烛从图中位置向25cm刻度处移动的过程中，物距减小，根据物近像远像变大可知，
光屏上的像在逐渐变大，故D错误。
故选：D。
10. 近视是影响青少年健康的重大问题，保护视力、科学用眼已成为社会共识。下列有关
眼睛和眼镜的说法正确的是（ ）
A. 物体在正常眼睛的视网膜上成倒立缩小的虚像；
B. 近视眼看远处的物体时，像成在视网膜的前方；
C. 矫正近视眼的方法是配戴合适度数的凸透镜；D. 矫正近视眼前，像离视网膜越近配戴眼镜的度数越高
【答案】B
【解析】A．眼睛的晶状体相当于是凸透镜，眼睛看见物体和照相机原理相同，物距大于二
倍焦距，所以物体在正常眼睛的视网膜上成倒立、缩小的实像，故A错误；
B．近视眼是眼轴过长或角膜曲率过高，导致平行光线无法正常聚焦在视网膜上。我们可以
简单理解为晶状体变厚，焦距较短，所以看远处的物体时，像成在视网膜的前方，故B正
确；
C．矫正近视眼的方法是利用凹透镜发散光线的特点，使通过晶状体的光线会聚范围变大，
只要配戴合适度数的凹透镜就能在视网膜上成清晰的像，故C错误；
D．矫正近视眼前，像离视网膜越近，说明近视程度越低，则配戴眼镜的度数越低，故D错
误。
故选B。
二、填空题（本大题有9小题，每空1分，共26分）
1．如图，航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原理与
（选填“放大镜”或“照相机”）的相同，所成的是倒立、缩小的 （选填“实”或
“虚”）像。
【答案】照相机；实。
【解析】凸透镜成像的规律之一：当u＞2f时，成倒立、缩小的实像，其应用为照相机。
水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，此时王亚平到水球的距离
与水球焦距的关系是大于2倍焦距，当u＞2f时，成倒立、缩小的实像，照相机利用了此
原理。
2. 小明在探究“凸透镜成像规律”的实验中他把蜡烛放在距透镜 30cm时，在光屏上形成
清晰缩小的像，此时的成像特点可应用于 （填“照相机”、“投影仪”或“放大
镜”）。现将蜡烛向透镜方向移动10cm，要使光屏上再次形成清晰倒立的像，应将光屏
透镜（填“远离”或“靠近”）。
【答案】照相机；远离。
【解析】（1）凸透镜成像的三种情况和应用之一：u＞2f，成倒立、缩小的实像，应用于
照相机和摄像机。（2）凸透镜成实像时，物近像远像变大。把蜡烛放在距透镜30cm时，物距为30cm，在光屏上形成清晰缩小的像，则u＞2f，此时的
成像特点可应用于照相机。
现将蜡烛向透镜方向移动10cm，物距减小，像距增大、像变大，则要使光屏上再次形成清
晰倒立的像，应将光屏远离透镜方向移动。
3. 有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴______
（选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有______作用。
【答案】凸透镜；会聚。
【解析】眼睛只能看清远处的物体，而不能看清近处的物体，平行光线进入眼睛，经过晶
状体折射后在视网膜后面成像，当物距变大时像距减小就能看清楚，这是远视眼，需要佩
戴凸透镜来矫正。因为凸透镜对光有会聚的作用，可以使光线进入晶状体后缩小折射范围
使像可以刚好成在视网膜上。
4.____看不清远处的物体，原因是晶状体太厚折射能力太强，或眼球在前后方向上太长，
因此来自远处某点的光线汇聚在视网膜前，远处的物体成像在视网膜前面，到达视网膜上
的是一个模糊的光斑。需要佩戴凹透镜矫正。____看不清近处的物体，是因为晶状体太薄
折射能力太弱，或眼球在前后方向上太短，因此来自近处某点的光线还没汇聚就到达视网
膜上了，近处的的物体成像在视网膜后面，在视网膜上形成一个模糊的光斑。需要佩戴凸
透镜矫正。
【答案】近视眼，远视眼。
【解析】近视眼需要佩戴凹透镜矫正。远视眼需要佩戴凸透镜矫正。
5. 如图所示是简易天文望远镜的内部结构示意图。远处的物体经过物镜成一个 的实
像，落在目镜 的位置；这个实像经过目镜成一个正立、 的 像。如果你
想制作简易天文望远镜，没有现成的透镜，可以选用合适的 （选填“近视”或“远
视”）镜片来代替。
【答案】倒立、缩小，焦点以内，放大，虚，远视。
【解析】望远镜是由两组凸透镜组成的，靠近眼睛的叫目镜，靠近被观测物体的叫物镜，
物镜的作用是使远处的物体在焦点附近成实像，目镜的作用相当于一个放大镜，用来把这个像放大。
望远镜中物镜是一个凸透镜，远处的物体处在该凸透镜的二倍焦距之外，经该凸透镜成倒
立、缩小的实像；这个倒立、缩小的实像正好落在目镜焦点以内（物距小于一倍焦距）的
位置，目镜的作用相当于一个放大镜，这个实像经过目镜成一个正立、放大的虚像；近视
眼镜片是凹透镜，远视眼镜片是凸透镜，所以想制作简易天文望远镜，没有现成的透镜，
可以选用合适的远视镜片来代替。
6. （2024内蒙古包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的
细微之处，如图所示。
（1）凸透镜起到______的作用；
（2）凸透镜与仪表的距离应在凸透镜的______焦距范围之内；
（3）通过凸透镜看到的是仪表______（填“正立”或“倒立”）的像，像的位置与仪表的
位置在凸透镜的______侧。
【答案】 （1）放大镜 （2）一倍 （3）正立 同
【解析】（1）中间厚两边薄的透镜叫凸透镜，工匠师维护精密仪表时，在眼睛前戴一个凸
透镜，便于观察仪表的细微之处，凸透镜起到放大镜的作用。
（2）当物体在凸透镜一倍焦距范围内时，成正立、放大的虚像，故凸透镜与仪表的距离应
在一倍焦距范围之内。
（3）当物体在凸透镜一倍焦距范围内时，通过凸透镜看到的是仪表正立的像，像的位置与
仪表的位置在凸透镜的同侧。
7. （2024江苏连云港）小明将凸透镜正对太阳光，在距离凸透镜10cm的白纸上呈现一个
最小、最亮的光斑，此凸透镜的焦距为_______cm。如图是他用该凸透镜观看书本上“中
国梦”三个字时的情况，如果他想看到更大的正立的“国”字，小明需要将凸透镜______
书本（选填“远离”或“靠近”），凸透镜和书本的距离应满足的条件是________。【答案】 10 远离 小于10cm
【解析】平行光经过凸透镜折射后会聚于一点，这一点就是凸透镜的焦点，焦点到光心的
距离为焦距，所以根据题意可知此凸透镜的焦距为10cm。
因为想要看到正立的像，所以可知此时凸透镜相当于一个放大镜，放大镜利用的是当物距
小于一倍焦距时，成正立、放大的虚像的原理，所以想看到正立的“国”字，凸透镜和书
本的距离应小于10cm，而当凸透镜成正立、放大的虚像时，物距越大，像距越大，成的虚
像越大，所以可知想要看到更大的正立的“国”字，小明需要将凸透镜远离书本，但是距
离不能大于10cm。
8. （2024四川宜宾）据专家介绍，12~18岁是青少年近视的高发期，爱眼护眼势在必行。
如图所示，_________（选填“甲”或“乙”）图表示近视眼成像原理，应佩戴_________
（选填“丙”或“丁”）图的眼镜进行矫正。
【答案】 乙 丁
【解析】近视眼是晶状体太厚折光能力太强，或者眼球在前后方向太长，来自远方的光在
视网膜前便会聚了，即像成在视网膜的前方，因此图乙是近视眼的成像原理，所以应佩戴
凹透镜，先将光线发散一下，使像成在视网膜上。图丙是放大镜，成正立放大的虚像，放
大镜属于凸透镜；而近视镜成正立缩小的虚像，图丁成缩小的像，是近视镜，因此应佩戴
丁图的眼镜进行矫正。
9. （2024河北）如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作
_________。不改变蜡烛与光屏的位置，向_______（选填“左”或“右”）移动凸透镜到
某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光
屏上_______（选填“能”或“不能”）成清晰且完整的像。
【答案】 投影仪 右 能
【解析】根据凸透镜的成像规律可知，此时物距小于像距，成倒立、放大的实像，是投影
仪的成像原理。根据光路可逆知识可知，在不改变蜡烛和光屏的情况下，向右移动凸透镜，当现在的物距
等于原来的像距，现在的像距等于原来的物距时，会再次在光屏上成清晰的像。
由题意可知，此时成倒立的像，烛焰的高度大于凸透镜的直径，蜡烛的光仍然可以经凸透
镜折射后在光屏的靠下方位置成清晰完整的像，像清晰和完整与凸透镜的大小无关。
三、简答题（本大题有2小题，共10分）
1.（6分）请你写出三种辨别凸透镜和凹透镜的方法。
【答案】（1）用手摸透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；
（2）让透镜正对太阳光，移动透镜，在纸上能的到较小、较亮光斑的为凸透镜，否则为凹
透镜；（3）用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜。
【解析】可以根据凸透镜、凹透镜的定义用手触摸；可以根据凸透镜汇聚作用，让太阳光
照射它，移动透镜，在另一侧纸上看能否得到亮点来判断；还可以用透镜看字，能放大的
一定是凸透镜。
2. （4分）取两个焦距分别为5㎝ 和20㎝的放大镜，一只手握住一个，并且将焦距为20
㎝的放大镜放在前面，通过两个透镜看前面的物体，调整两个放大镜之间的距离，直到看
清楚为止，物体是变大了还是变小了？把两个放大镜的位置对调，你有什么新的发现？为
什么要用两个焦距不同的放大镜？
【答案】用焦距为20㎝的放大镜作为物镜，焦距为5㎝的放大镜为目镜，调整二者之间的
距离，这样组成了望远镜，看到远处物体的倒立、放大的虚像．若把二者交换位置，则成
了一个缩小的像．
【解析】调整两个放大镜之间的距离，当前面焦距为 20㎝的放大镜（物镜）的后焦点与焦
距为5㎝的放大镜（目镜）的前焦点重合时，就组成一个简易望远镜，这样能将远处的物
体放大，反之，则缩小．
四、作图题（本大题有3小题，共6分）
1．请在图中画出两条入射光线经凸透镜后的折射光线。【答案】如图所示。
【解析】在作凸透镜光路图时，先确定所给的光线的特点再根据透镜对光的作用来作图。
过凸透镜光心的光线传播方向不改变；平行于主光轴的光线经凸透镜折射后将过焦点。
2.在图中的实线框内填上一个合适的透镜。
【答案】如图所示。
【解析】凹透镜对光线有发散作用，除过光心的光线之外的所有射向凹透镜的光线，经凹
透镜折射后都会比原来发散一些。平行光经透镜后变得发散，因此该透镜对光线起发散作
用，为凹透镜。
3．如图所示，一束光经平面镜反射后，平行凹透镜的主光轴射向透镜，请画出平面镜和经
过凹透镜后的折射光线。【答案】如图所示
【解析】（1）根据光反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平
分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置。
（2）在作凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】（1）做出反射挂光线与入射光线夹角的角平分线，即法线，然后做法线的垂线，
便是镜面的位置。
（2）入射光线平行于主光轴，经凹透镜折射后，其折射光线的反向延长线过焦点，由此作
出折射光线。
五、实验与探究题（本大题有2小题，共20分）
1．（10分）某小组同学在“探究凸透镜成像规律”时，实验室中可供选择的器材有：由
发光二极管组成的“F”和“T”形光源、凸透镜、光具座、光屏等。
（1）他们选择了“F”形光源进行实验，与“T”形光源相比，“F”形光源的好处是：
。
（2）将光源、凸透镜和光屏安装在光具座上，点亮光源，移动光屏，光屏上承接到不完整
的像，如图所示。这是因为他们遗漏了一个实验步骤，这一步骤是： 。
（3）在探究物距大于二倍焦距的成像特点时，改变物距做了三次实验。与做一次实验相比
较，做三次实验的好处是： 。
（4）完成实验后，同学们发现实验室中还有一个焦距不同的凸透镜，以及凹透镜、硬纸片
各一个。他们想利用其中一个器材，采取增加或更换器材的方式对原实验进行拓展。请仿
照示例写出两个不同的拓展实验。
示例：将凹透镜放在凸透镜与光源之间，研究近视眼的矫正原理。
① ；
② 。
【答案】（1）可以比较出像与物左右是否相反；（2）光源、凸透镜、光屏三者中心没有调到同一高度；（3）使实验结论具有普遍性；（4）①LED灯代替蜡烛可以使光屏上成
像更清晰、稳定并且无污染；②用硬纸片遮住凸透镜一部分，研究成像亮度与凸透镜透光
多少的关系。
【分析】（1）选用“F”形光源更便于比较出像与物体左右是否相反；
（2）光源、凸透镜、光屏三者中心要在同一高度；
（3）初中物理用实验探究物理问题时要进行多次实验，有的是为了多次测量求平均值来减
小误差；有的是多次测量发现变化规律；有的是为了使实验结论具有普遍性；
（4）拓展实验：如，由刻度尺可以直接读出物距和像距大小、LED灯代替蜡烛可以使光
屏上成像更清晰、稳定并且无污染、在标有均匀格子的面板上可以比较像与物的大小关系
更换厚度更大的凸透镜，探究焦距变化对成像的影响、将近视眼镜放在凸透镜前面；探究
近视眼的矫正原理等。
【解答】（1）与“T”形光源相比，“F”形光源的好处是：可以比较出像与物左右是否
相反；
（2）出现如图所示的现象，原因是光源、凸透镜、光屏三者中心没有调到同一高度；
（3）用实验来探究凸透镜成像规律时，要多进行几次实验，使实验结论具有普遍性；
（4）拓展实验：①LED灯代替蜡烛可以使光屏上成像更清晰、稳定并且无污染；②用硬
纸片遮住凸透镜一部分，研究成像亮度与凸透镜透光多少的关系。
2. （10分） （2024山东烟台）在探究近视眼和远视眼成因与矫正的主题实践中，该小组
利用橡皮膜和注射器制作了水透镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜
中注水或抽水，来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：
①将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏三
者的中心在______；
②将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所示，
记下此时光屏所在的位置；
③用注射器向水透镜里加适量的水，水透镜对光的偏折能力变______，此时屏上的像变得
模糊，这是模拟近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上出现清晰
的像，这说明近视眼所成的像在视网膜的______；④将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光屏
上出现清晰的像，如图丙所示，这说明矫正近视眼应配戴______透镜；
⑤从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。
⑥眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。请写
出一条预防近视的措施。
【答案】 ① 同一高度 ③. 强 前方 ④凹 ⑥见解析
【解析】①将蜡烛、水透镜和光屏依次放在光具座上，点燃蜡烛后，调整它们的高度，使
烛焰、水透镜和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心。
③用注射器向水透镜里加适量的水，水透镜变厚，焦距变短，水透镜对光的偏折能力变强。
④根据近视眼的成因可知，远处来的光线经晶状体后，在视网膜前会聚，这是晶状体太厚，
聚光能力太强或眼球前后距离太远造成的，是近视眼，要佩戴对光有发散作用的凹透镜矫
正。
⑥预防近视的措施有：读书姿势要正确，眼与书的距离要在33cm左右；看书、看电视或
使用电脑一小时后要休息一下，要远眺几分钟；要定期检查视力，认真做眼保健操；不在
直射的强光下看书；不在光线暗的地方看书；不躺卧看书；不走路看书。
六、综合能力题（本大题有1小题，共8分）
1.（1）图中的区域Ⅰ和区域Ⅲ是同种均匀介质A，区域Ⅱ是另一种均匀介质B，图中所示
两介质界面S、S互相平行，一束单色光从区域Ⅰ介质A穿过界面S从点O进入区域Ⅱ的
1 2 1 1
介质B中。
①介质A和介质B中，一种是空气，另一种是有机玻璃，则介质______是空气（选填“A”
或“B”）；
②画出光线经过界面S从点O进入区域Ⅲ的折射光路图______；
2 2
（2）用“ ”表示凸透镜，光线a、b是从某光源上的同一点S发出来的两条光线通
过凸透镜后的折射光线，F是凸透镜的焦点，如图所示。①请画出光线a、b的入射光线和点s______；
②光源通过凸透镜后成______的像（选填对应的字母）。
A．倒立 B．正立 C．缩小 D．放大 E.等大 F.实 G.虚
【答案】（1）B；如图；（2）如图；A、D、F。
【解析】（1）由光的折射定律可知，光从有机玻璃射入空气中时，折射角大于入射角，由
图可知，光从区域Ⅰ介质A穿过界面S从点O进入区域Ⅱ的介质B中后，折射角变大，故
1 1
介质B是空气。
光线经过界面S从点O进入区域Ⅲ时，折射角小于入射角，根据光的折射定律画出折射光
2 2
线即可，如图所示
（2）平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向
不变，据此画出对应的入射光线；这两条入射光线的交点为点光源S的位置，如图所示
由上一空的图像可知，光源位于一倍焦距到二倍焦距之间，根据凸透镜成像规律可知，光
源经过凸透镜后成倒立、放大的实像，故选A、D、F。
