2024-2025学年人教版物理八年级上册单元及期末考试核心素养情境AB卷
10.《透镜及其应用》单元核心素养达标B卷
试卷满分100分，答题时间90分钟
一、选择题（本大题有10小题，每小题3分，共30分）
1. 幻灯机的镜头相当于一个（ ）
A. 凸镜 B. 凹透镜 C. 凸透镜 D. 凹镜

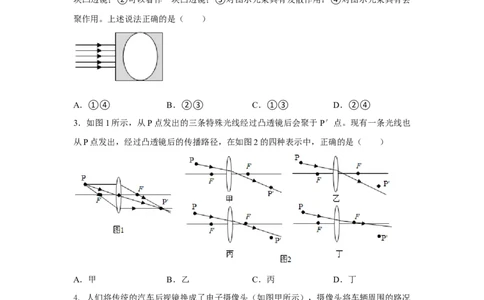

2. 截面为长方形、中空部分为椭圆形的玻璃体如图所示，则这个玻璃体：①可以看作两
块凹透镜；②可以看作一块凸透镜；③对图示光束具有发散作用：④对图示光束具有会
聚作用。上述说法正确的是（ ）
A．①④ B．②③ C．①③ D．②④
3．如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于P′点。现有一条光线也
从P点发出，经过凸透镜后的传播路径，在如图2的四种表示中，正确的是（ ）
A．甲 B．乙 C．丙 D．丁
4. 人们将传统的汽车后视镜换成了电子摄像头（如图甲所示），摄像头将车辆周围的路况
成像在车内的显示屏上（如图乙所示），司机通过显示屏即可了解车辆周围的情况。下列
关于这种新技术描述正确的是（ ）
A. 摄像头是凸透镜制成的 B. 摄像头利用光的反射成像C. 显示屏可以面向任意方向安装 D. 摄像头成的是缩小的虚像
5．每年6月6日为全国“爱眼日”，“爱眼日”的设立宗旨是希望全国人民特别是青少年
要预防近视，珍爱光明。图甲为某同学的眼睛成像图，其视力问题及矫正方法是（ ）
A．远视眼，配戴乙透镜矫正
B．近视眼，配戴乙透镜矫正
C．近视眼，配戴丙透镜矫正
D．远视眼，配戴丙透镜矫正

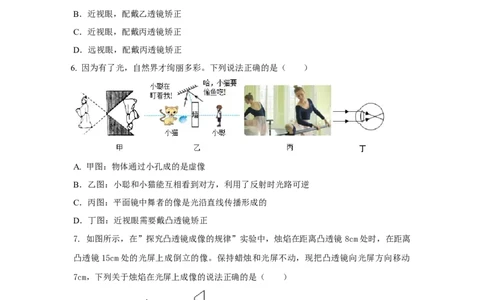

6. 因为有了光，自然界才绚丽多彩。下列说法正确的是（ ）
A. 甲图：物体通过小孔成的是虚像
B．乙图：小聪和小猫能互相看到对方，利用了反射时光路可逆
C．丙图：平面镜中舞者的像是光沿直线传播形成的
D．丁图：近视眼需要戴凸透镜矫正
7. 如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜 8cm处时，在距离
凸透镜15cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动
7cm，下列关于烛焰在光屏上成像的说法正确的是（ ）
A．不能成清晰的像 B．成倒立的缩小的像
C．成倒立的放大的像 D．成倒立的等大的像
8. 如图是爱动手的小雅利用手机和透镜自制的简易投影仪，它能将手机上的画面放大投影
到墙壁上。下列说法正确的是（ ）A．制作简易投影仪的镜头是凹透镜
B．投影仪所成的像是正立、放大的虚像
C．透镜到墙壁的距离应大于透镜的二倍焦距
D．手机应放置在透镜的一倍焦距内

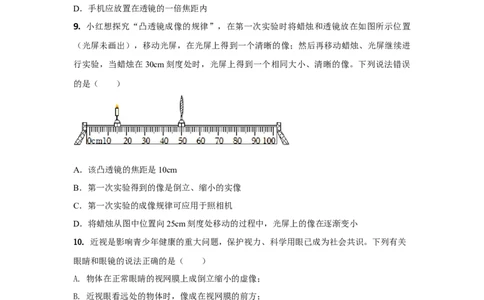

9. 小红想探究“凸透镜成像的规律”，在第一次实验时将蜡烛和透镜放在如图所示位置
（光屏未画出），移动光屏，在光屏上得到一个清晰的像；然后再移动蜡烛、光屏继续进
行实验，当蜡烛在30cm刻度处时，光屏上得到一个相同大小、清晰的像。下列说法错误
的是（ ）
A．该凸透镜的焦距是10cm
B．第一次实验得到的像是倒立、缩小的实像
C．第一次实验的成像规律可应用于照相机
D．将蜡烛从图中位置向25cm刻度处移动的过程中，光屏上的像在逐渐变小
10. 近视是影响青少年健康的重大问题，保护视力、科学用眼已成为社会共识。下列有关
眼睛和眼镜的说法正确的是（ ）
A. 物体在正常眼睛的视网膜上成倒立缩小的虚像；
B. 近视眼看远处的物体时，像成在视网膜的前方；
C. 矫正近视眼的方法是配戴合适度数的凸透镜；
D. 矫正近视眼前，像离视网膜越近配戴眼镜的度数越高
二、填空题（本大题有9小题，每空1分，共26分）
1．如图，航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原理与
（选填“放大镜”或“照相机”）的相同，所成的是倒立、缩小的 （选填“实”或
“虚”）像。2. 小明在探究“凸透镜成像规律”的实验中他把蜡烛放在距透镜 30cm时，在光屏上形成
清晰缩小的像，此时的成像特点可应用于 （填“照相机”、“投影仪”或“放大
镜”）。现将蜡烛向透镜方向移动10cm，要使光屏上再次形成清晰倒立的像，应将光屏
透镜（填“远离”或“靠近”）。

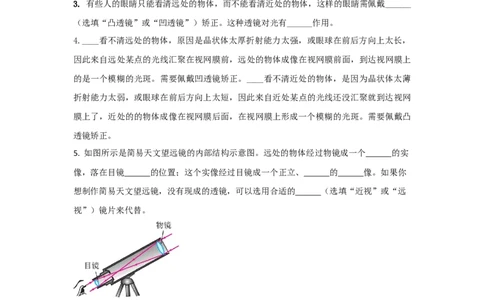

3. 有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴______
（选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有______作用。
4.____看不清远处的物体，原因是晶状体太厚折射能力太强，或眼球在前后方向上太长，
因此来自远处某点的光线汇聚在视网膜前，远处的物体成像在视网膜前面，到达视网膜上
的是一个模糊的光斑。需要佩戴凹透镜矫正。____看不清近处的物体，是因为晶状体太薄
折射能力太弱，或眼球在前后方向上太短，因此来自近处某点的光线还没汇聚就到达视网
膜上了，近处的的物体成像在视网膜后面，在视网膜上形成一个模糊的光斑。需要佩戴凸
透镜矫正。
5. 如图所示是简易天文望远镜的内部结构示意图。远处的物体经过物镜成一个 的实
像，落在目镜 的位置；这个实像经过目镜成一个正立、 的 像。如果你
想制作简易天文望远镜，没有现成的透镜，可以选用合适的 （选填“近视”或“远
视”）镜片来代替。
6. （2024内蒙古包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的
细微之处，如图所示。
（1）凸透镜起到______的作用；（2）凸透镜与仪表的距离应在凸透镜的______焦距范围之内；
（3）通过凸透镜看到的是仪表______（填“正立”或“倒立”）的像，像的位置与仪表的
位置在凸透镜的______侧。
7. （2024江苏连云港）小明将凸透镜正对太阳光，在距离凸透镜10cm的白纸上呈现一个
最小、最亮的光斑，此凸透镜的焦距为_______cm。如图是他用该凸透镜观看书本上“中
国梦”三个字时的情况，如果他想看到更大的正立的“国”字，小明需要将凸透镜______
书本（选填“远离”或“靠近”），凸透镜和书本的距离应满足的条件是________。
8. （2024四川宜宾）据专家介绍，12~18岁是青少年近视的高发期，爱眼护眼势在必行。
如图所示，_________（选填“甲”或“乙”）图表示近视眼成像原理，应佩戴_________
（选填“丙”或“丁”）图的眼镜进行矫正。
9. （2024河北）如图所示，烛焰经凸透镜在光屏上成清晰的像，此成像原理可用于制作
_________。不改变蜡烛与光屏的位置，向_______（选填“左”或“右”）移动凸透镜到
某一位置，能再次在光屏上成清晰的像。若烛焰的高度大于凸透镜的直径，在足够大的光
屏上_______（选填“能”或“不能”）成清晰且完整的像。
三、简答题（本大题有2小题，共10分）
1.（6分）请你写出三种辨别凸透镜和凹透镜的方法。
2. （4分）取两个焦距分别为5㎝ 和20㎝的放大镜，一只手握住一个，并且将焦距为20
㎝的放大镜放在前面，通过两个透镜看前面的物体，调整两个放大镜之间的距离，直到看
清楚为止，物体是变大了还是变小了？把两个放大镜的位置对调，你有什么新的发现？为
什么要用两个焦距不同的放大镜？四、作图题（本大题有3小题，共6分）
1．请在图中画出两条入射光线经凸透镜后的折射光线。
2.在图中的实线框内填上一个合适的透镜。
3．如图所示，一束光经平面镜反射后，平行凹透镜的主光轴射向透镜，请画出平面镜和经
过凹透镜后的折射光线。
五、实验与探究题（本大题有2小题，共20分）
1．（10分）某小组同学在“探究凸透镜成像规律”时，实验室中可供选择的器材有：由
发光二极管组成的“F”和“T”形光源、凸透镜、光具座、光屏等。
（1）他们选择了“F”形光源进行实验，与“T”形光源相比，“F”形光源的好处是：
。
（2）将光源、凸透镜和光屏安装在光具座上，点亮光源，移动光屏，光屏上承接到不完整
的像，如图所示。这是因为他们遗漏了一个实验步骤，这一步骤是： 。
（3）在探究物距大于二倍焦距的成像特点时，改变物距做了三次实验。与做一次实验相比
较，做三次实验的好处是： 。（4）完成实验后，同学们发现实验室中还有一个焦距不同的凸透镜，以及凹透镜、硬纸片
各一个。他们想利用其中一个器材，采取增加或更换器材的方式对原实验进行拓展。请仿
照示例写出两个不同的拓展实验。
示例：将凹透镜放在凸透镜与光源之间，研究近视眼的矫正原理。
① ；
② 。
2. （10分） （2024山东烟台）在探究近视眼和远视眼成因与矫正的主题实践中，该小组
利用橡皮膜和注射器制作了水透镜来模拟眼睛的晶状体，打开夹子，通过注射器向橡皮膜
中注水或抽水，来改变橡皮膜凸起的程度，如图甲所示。具体操作如下：
①将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏三
者的中心在______；
②将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所示，
记下此时光屏所在的位置；
③用注射器向水透镜里加适量的水，水透镜对光的偏折能力变______，此时屏上的像变得
模糊，这是模拟近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上出现清晰
的像，这说明近视眼所成的像在视网膜的______；
④将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光屏
上出现清晰的像，如图丙所示，这说明矫正近视眼应配戴______透镜；
⑤从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。
⑥眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。请写
出一条预防近视的措施。
六、综合能力题（本大题有1小题，共8分）
1.（1）图中的区域Ⅰ和区域Ⅲ是同种均匀介质A，区域Ⅱ是另一种均匀介质B，图中所示
两介质界面S、S互相平行，一束单色光从区域Ⅰ介质A穿过界面S从点O进入区域Ⅱ的
1 2 1 1介质B中。
①介质A和介质B中，一种是空气，另一种是有机玻璃，则介质______是空气（选填“A”
或“B”）；
②画出光线经过界面S从点O进入区域Ⅲ的折射光路图______；
2 2
（2）用“ ”表示凸透镜，光线a、b是从某光源上的同一点S发出来的两条光线通
过凸透镜后的折射光线，F是凸透镜的焦点，如图所示。
①请画出光线a、b的入射光线和点s______；
②光源通过凸透镜后成______的像（选填对应的字母）。
A．倒立 B．正立 C．缩小 D．放大 E.等大 F.实 G.虚
