2024-2025学年人教版物理八年级上册单元及期末考试核心素养情境AB卷
09.《透镜及其应用》单元基础达标A卷
试卷满分100分，答题时间90分钟
一、选择题（本大题有10小题，每小题3分，共30分）
1．教室里摄像头的镜头相当于一个（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜

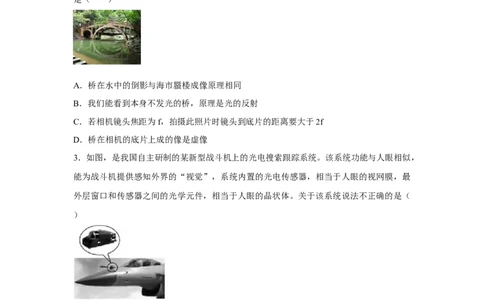

2. 如图所示，小红用相机拍下了石桥与它在水中倒影交相辉映的照片，下列说法正确的
是（ ）
A．桥在水中的倒影与海市蜃楼成像原理相同
B．我们能看到本身不发光的桥，原理是光的反射
C．若相机镜头焦距为f，拍摄此照片时镜头到底片的距离要大于2f
D．桥在相机的底片上成的像是虚像
3．如图，是我国自主研制的某新型战斗机上的光电搜索跟踪系统。该系统功能与人眼相似，
能为战斗机提供感知外界的“视觉”，系统内置的光电传感器，相当于人眼的视网膜，最
外层窗口和传感器之间的光学元件，相当于人眼的晶状体。关于该系统说法不正确的是（
）
A．该系统的光学元件相当于一个凸透镜
B．该系统在光电传感器上成的是倒立、放大的实像
C．周围景物通过该系统成像时，景物到镜头的距离大于镜头的2倍焦距
D．该系统的成像原理与照相机的成像原理相同
4. 如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的
室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼
更大清晰的像，下列做法正确的是（ ）A. 相机向前移，纸筒向前伸 B. 相机向后移，纸筒向后缩
C. 相机不移动，纸筒向后缩 D. 相机和纸筒的位置均不变

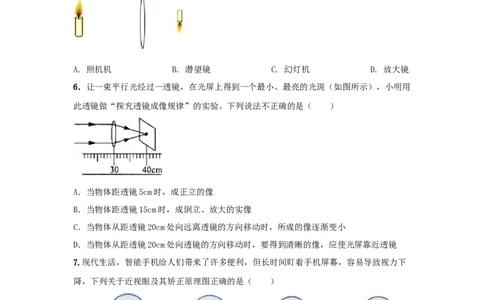

5. 在“探究凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏在图所示的位置时，恰能
在光屏上得到一个清晰的像，利用这个成像规律可以制成（ ）
A. 照机机 B. 潜望镜 C. 幻灯机 D. 放大镜
6．让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑（如图所示），小明用
此透镜做“探究透镜成像规律”的实验。下列说法不正确的是（ ）
A．当物体距透镜5cm时，成正立的像
B．当物体距透镜15cm时，成倒立、放大的实像
C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小
D．当物体从距透镜20cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜
7.现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下
降，下列关于近视眼及其矫正原理图正确的是（ ）
甲 乙 丙 丁
A．甲乙 B．甲丙 C．乙丙 D．丙丁
8. 如图所示是小明探究凸透镜成像规律时的实验图，此时光屏上恰好出现清晰的像，若此
时在蜡烛与凸透镜之间放上小明的近视眼镜，光屏上的像变迷糊，为了使光屏上的像再次
清晰，下列做法可以实现的是（ ）A．凸透镜与蜡烛位置不变，将光屏靠近凸透镜
B．光屏与凸透镜位置不变，将蜡烛靠近凸透镜
C．蜡烛与光屏位置不变，将凸透镜换一个更薄的透镜
D．蜡烛与光屏位置不变，将凸透镜换一个更厚的透镜

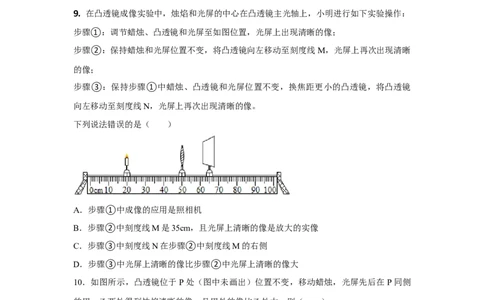

9. 在凸透镜成像实验中，烛焰和光屏的中心在凸透镜主光轴上，小明进行如下实验操作：
步骤①：调节蜡烛、凸透镜和光屏至如图位置，光屏上出现清晰的像；
步骤②：保持蜡烛和光屏位置不变，将凸透镜向左移动至刻度线 M，光屏上再次出现清晰
的像；
步骤③：保持步骤①中蜡烛、凸透镜和光屏位置不变，换焦距更小的凸透镜，将凸透镜
向左移动至刻度线N，光屏上再次出现清晰的像。
下列说法错误的是（ ）
A．步骤①中成像的应用是照相机
B．步骤②中刻度线M是35cm，且光屏上清晰的像是放大的实像
C．步骤③中刻度线N在步骤②中刻度线M的右侧
D．步骤③中光屏上清晰的像比步骤②中光屏上清晰的像大
10．如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在 P同侧
的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（ ）
A．甲处可能成的是虚像 B．乙处像可能是放大的
C．P点位置在甲的左侧 D．蜡烛的移动方向向左
二、填空题（本大题有9小题，每空1分，共22分）1．西汉时期的《淮南万毕术》中，记载有“削冰令圆，举以向日，以艾承其影，则火
生。”其中“削冰令圆”是把冰削成 透镜；“以艾承其影”是把“艾”（易燃物）放
在透镜的 上。
2. 为防止森林火灾，在森林里不允许随地丢弃饮料瓶，因为雨水进入瓶后，它相当于
，对光有 作用，可能导致森林火灾。如图是中间为“空气凹透镜”的玻璃砖，它与
装水的饮料瓶对光的作用 （填“相同”或“不同”）

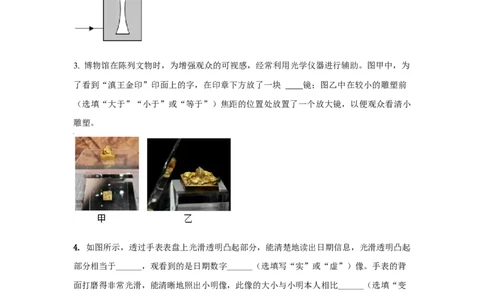

3. 博物馆在陈列文物时，为增强观众的可视感，经常利用光学仪器进行辅助。图甲中，为
了看到“滇王金印”印面上的字，在印章下方放了一块 镜；图乙中在较小的雕塑前
（选填“大于”“小于”或“等于”）焦距的位置处放置了一个放大镜，以便观众看清小
雕塑。
4. 如图所示，透过手表表盘上光滑透明凸起部分，能清楚地读出日期信息，光滑透明凸起
部分相当于______，观看到的是日期数字______（选填写“实”或“虚”）像。手表的背
面打磨得非常光滑，能清晰地照出小明像，此像的大小与小明本人相比______（选填“变
大”、“变小”或“不变”）。
5. 有些人的眼睛只能看清远处的物体，而不能看清近处的物体，这样的眼睛需佩戴______（选填“凸透镜”或“凹透镜”）矫正。这种透镜对光有______作用。
6．如图所示，凸透镜的焦距是 cm，把一个物体放到距离该凸透镜25cm处时，在凸透
镜另一侧的光屏上成一个倒立、 的实像。此成像原理与 工作原理相同。
7．如图所示，来自物体A的光经过眼睛的晶状体成像在视网膜后面的B点，这是 视
眼的成像情况示意图。若使物体A的像成在视网膜上，需配戴合适的 透镜做成的眼
镜。
8.如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，
光屏上成一个清晰的像，应用这一原理可制成 ；再将蜡烛远离透镜，同时将光屏
（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。
9.如图所示是简易天文望远镜的内部结构，远处的物体经过物镜成一个倒立缩小的实像，
落在目镜______的位置；这个实像经过目镜成一个正立______的虚像。如果你想制作简易
天文望远镜，没有现成的透镜，可以选用合适的_______(填“近视”或“远视”）镜片来
代替。
三、简答题（本大题有2小题，共8分）
1．(4分)将一张画有箭头的纸条放于圆柱形的空水杯后一定距离处，透过水杯观察到如图
甲所示的情景。向水杯中倒入适量的水后，再透过水杯观察到箭头发生了如图乙所示的变化。
请你回答：(1)此时水杯相当于哪种光学元件？
(2)分析并写出产生这一现象的成因。
2.（4分）如图是照相机原理图。用照相机拍照，在拍摄远景和近景时就如何调节镜头和
胶片使像更清楚问题，请你提出自己的合理化意见（两条即可）。
四、作图题（本大题有3小题，共6分）
1．请在图中完成光路图。
2．在探究凸透镜成像规律的实验中，小新透过凸透镜看到烛焰 S的像点S'，画出光路图确
定像点S'的位置，图中O为光心，F为焦点（保留必要的作图痕迹）。
3.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的
光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经
平面镜反射后的完整光路图。五、实验与探究题（本大题有3小题，共24分）
1.(7分)物理兴趣小组在探究“凸透镜成像的规律”实验时：
（1）用图甲所示的装置测出凸透镜的焦距为______cm。
（2）图乙是某次实验时观察到的现象，生活中的 （选填“放大镜”、“投影
仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，
要 想在光屏上再次得到清晰的像，应该把光屏向 （选填“左”或“右”）移动一段
距离，像 （选填“变大”、“变小”或“不变”）。
（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则
光屏上_____（选填“有”或“没有”）小泥点的像或影子。
（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使光屏远离
透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有_____作用。由此可知，
在近视眼得到矫正之前，物体的像成在视网膜的_______。
2．（6分）小华用如图所示的器材探究凸透镜成像规律，已知凸透镜的焦距为10.0cm。
（1）组装并调整器材，使烛焰、光屏的中心位于凸透镜的 上。
（2）小华按照实验方案完成各操作步骤，将观测到的现象和数据记录在表格中，分析表中信息可得：
实验 物距/ 像的 像的 光屏到凸透
序号 cm 大小 正倒 镜的距离/cm
① 50.0 缩小 倒立 12.5
② 30.0 缩小 倒立 15.0
③ 20.0 等大 倒立 20.0
④ 15.0 放大 倒立 30.0
⑤ 12.5 放大 倒立 50.0
⑥ 9.0 光屏上没有像
⑦ 7.0 光屏上没有像
①当物距 焦距时，成倒立、缩小的实像；
②成实像时，随着物距的减小，像的大小逐渐 ；
（3）在第⑥、⑦两次实验中小华无论怎样移动蜡烛、凸透镜和光屏，都不能在光屏上观
察到烛焰的像，于是她认为：“物距小于一倍焦距时，物体通过凸透镜不能成像”这个结
论并不严谨，为得出正确的结论，她应该增加的一步操作是：取下光屏， ；
（4）将一个镜片放在烛焰和凸透镜之间后，光屏上的像变模糊了，向右移动光屏，光屏上
再次出现清晰的像，则所加的镜片属于 透镜，用来矫正 的视力缺陷。
3.（11分）某物理兴趣小组用一组眼睛模型、一个能发出平行光束的光源和几个不同焦距
的凹透镜和凸透镜来探究矫正视力的方法，如图所示。
（1）模型中的凸透镜相当于______，烧瓶的后壁相当于______，着色液体则表示玻璃体。
（2）用平行光束照射每个眼睛模型，根据光束聚焦位置可以确定甲是____眼模型，乙是
____眼模型，丙是_____眼模型。（3）在研究近视眼的矫正过程中，你认为______模型前加一个______合适的______透镜，
能使光束会聚在视网膜上。
（4）在研究远视眼的矫正过程中，你认为_____模型前加一个______合适的______透镜，
能使光束会聚在视网膜上。
六、综合能力题（本大题有1小题，共10分）
1．（10分）阅读短文，回答问题。
无所不能的智能化无人机
无人机具有成本低、智能化、生存能力强、机动性能好、使用方便等优点，在航拍、
农业、植保、快递运输、灾难救援、观察野生动物、监控传染病、测绘、新闻报道、电力
巡检等领域都有广泛的应用。无人机携带的高分辨率高速提像机和轻型光学相机既能可见
光成像、利用不同温度下物体辐射的红外线强度不同，无人机又能红外光成像，携带的激
光扫描仪具有高效率、高精度、三维扫描等特点……被称为“百变小能手”。下表是某小
型无人机的部分参数（帧•秒﹣1指每秒拍摄的画面数）。
参数名称 最大飞行半径R/km 拍摄速度n/帧•秒﹣1 最大飞行速度v/km⋅h﹣1
数据 6 11000 72
（1）红外夜视仪夜晚能够识别人体、岩石，是因为被识别物体的 不同，发出的红外线
强度不同；
（2）无人机携带的高分辨率高速摄像机，下列关于摄像机说法错误的是 ；
A．摄像机的摄像头对光有会聚作用
B．被拍摄的对象位于摄像头二倍焦距外
C．摄像头成在传感器（相当于胶片）上的像是倒立缩小的实像
D．当无人机远离被拍摄物体时，要成像仍然清晰，其镜头应该向前伸
（3）雾霾是对大气中各种悬浮颗粒物含量超标的笼统表述，尤其是 PM2.5（直径小于等于
2.5 m颗粒物）被认为是造成雾霾天气的“元凶”。据报道，我国在早在2014年就研究出
新型μ除雾霾无人机并已经投入使用。无人机向空中喷洒某种固体小颗粒，并迅速 （填
物态变化名称）成气体，从周围空气中吸热，使空气中的水蒸气迅速变成小水珠以凝结污
染物，令其降落在地面上；
（4）人们是利用遥控器操控无人机的，遥控器的有效操控距离至少要为 km。
（5）小轿车在高速公路上限速120km/h。如图所示，交警部门利用无人机进行高速公路通
行情况实时监测。某时段测得一辆轿车通行60m的过程中，高速摄像机拍摄帧数为22000
帧，该轿车的行驶速度是 km/h。
