第五章测试卷
（满分：100分 时间：60分）
一、单选题（本大题共10小题，每小题3分，共30分）

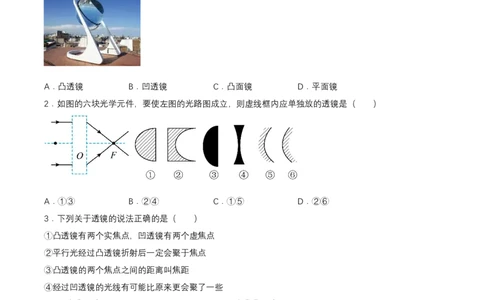

1．如图所示，这是某设计师设计的球形玻璃太阳能发电装置，这一设备收集到的能量可以对智能手机进
行充电．球形玻璃相当于一个（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．平面镜
2．如图的六块光学元件，要使左图的光路图成立，则虚线框内应单独放的透镜是（ ）
A．①③ B．②④ C．①⑤ D．②⑥
3．下列关于透镜的说法正确的是（ ）
①凸透镜有两个实焦点，凹透镜有两个虚焦点
②平行光经过凸透镜折射后一定会聚于焦点
③凸透镜的两个焦点之间的距离叫焦距
④经过凹透镜的光线有可能比原来更会聚了一些
A．只有①正确 B．只有①②正确
C．只有③④正确 D．只有④正确
4．如图所示，是生活中随处可见的透镜。下列关于透镜的说法不正确的是（ ）
A． 人脸经摄像头成正立缩小的像B． 电影影片经投影仪成倒立放大的像
C． 通过照相机看远处的树是倒立缩小的像
D． 透过鱼缸看见的鱼是正立放大的像
5．小华对下列光学成像实例进行了分析，判断正确的是（ ）
实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜靠近物体时看到的像；④幻灯机
屏幕上所成的像；⑤照相机中所成的像。
A．反射成像的有②③⑤ B．折射成像的有①③⑤
C．属于虚像的是②③④ D．属于实像的是①④⑤

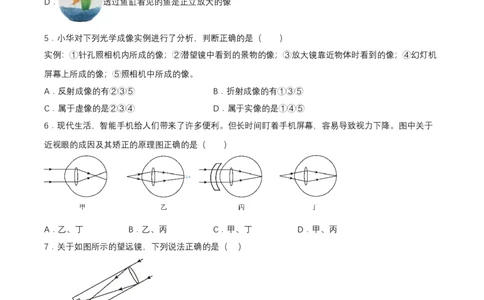

6．现代生活，智能手机给人们带来了许多便利。但长时间盯着手机屏幕，容易导致视力下降。图中关于
近视眼的成因及其矫正的原理图正确的是（ ）
A．乙、丁 B．乙、丙 C．甲、丁 D．甲、丙
7．关于如图所示的望远镜，下列说法正确的是（ ）
A．靠近眼睛的镜片为目镜，靠近被观测物体的镜片为物镜
B．它的物镜和目镜都是凹透镜
C．它的物镜相当于投影仪
D．它的物镜与显微镜的物镜成像原理相同
8．在“重阳节”到来之际，小阳送给奶奶一个放大镜，奶奶借助这个放大镜能够细致欣赏邮票上的图案，如图所示。小阳用该放大镜正对着太阳时，可在距离镜片20cm处得到一个很小很亮的光斑。下列说法正确
的是（ ）
A．该放大镜的焦距为10cm
B．奶奶看到的是正立放大的实像
C．邮票到放大镜的距离可能为25cm
D．邮票到放大镜的距离一定小于20cm

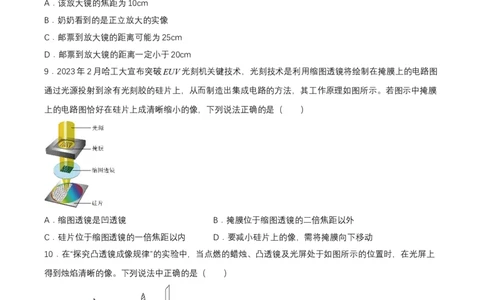

9．2023年2月哈工大宣布突破EUV光刻机关键技术，光刻技术是利用缩图透镜将绘制在掩膜上的电路图
通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示。若图示中掩膜
上的电路图恰好在硅片上成清晰缩小的像，下列说法正确的是（ ）
A．缩图透镜是凹透镜 B．掩膜位于缩图透镜的二倍焦距以外
C．硅片位于缩图透镜的一倍焦距以内 D．要减小硅片上的像，需将掩膜向下移动
10．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上
得到烛焰清晰的像。下列说法中正确的是（ ）
A．蜡烛燃烧变短，光屏上的像也会向下移动
B．此时在光屏上成的像是缩小的
C．该凸透镜的焦距范围为15cm＜f＜30cm
D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像
二、填空题（本大题共8小题，每空2分，共32分）11．矿井中所使用的矿灯（如图），优点是光柱射出去后非常集中，几乎相当于平行光，要使小灯泡发出
的光变成平行光。则该灯头的镜头镜片应选择 （选填“凸透镜”或“凹透镜”）；小灯泡应放在该
透镜的 位置上。
12．如图所示的望远镜的目镜和物镜都是凸透镜。物体通过物镜成倒立、 的实像，与 成
像原理相同。

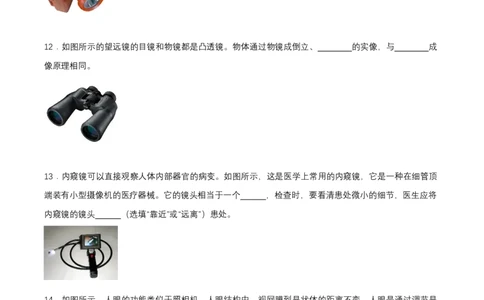

13．内窥镜可以直接观察人体内部器官的病变。如图所示，这是医学上常用的内窥镜，它是一种在细管顶
端装有小型摄像机的医疗器械。它的镜头相当于一个 ，检查时，要看清患处微小的细节，医生应将
内窥镜的镜头 （选填“靠近”或“远离”）患处。
14．如图所示，人眼的功能类似于照相机。人眼结构中，视网膜到晶状体的距离不变，人眼是通过调节晶
状体的厚度，使远近不同物体的像都呈在视网膜上，人看近处物体，晶状体变 （选填“厚”或
“薄”）。时间长了眼睛容易疲劳，此时应适当远眺，使睫状体放松，晶状体焦距变 ，这样能舒缓眼
疲劳，保护眼睛。15．如图为一段物理创新实验视频的截图：图甲为原图，图乙为隔着空茶杯看此图片，图丙为隔着装满水
的茶杯看此图片，茶杯到图片的距离相同，产生图丙情形是因为光的折射所形成的 （实像/虚
像），此成像特点类似于 （放大镜/幻灯机/照相机）.。
16．如图所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将手指放在距放大镜 （选填
“大于”、“小于”或“等于”）10cm的位置。当他将手臂伸直，用这个放大镜看窗外远处的物体时，他所看到
的是 （选填“倒立放大”、“倒立缩小”或“倒立等大”“正立放大”）的像。
17．如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是
（选填“实”或“虚”）像，小明应在凸透镜的在 （选填“左侧”或“右侧”）观像。

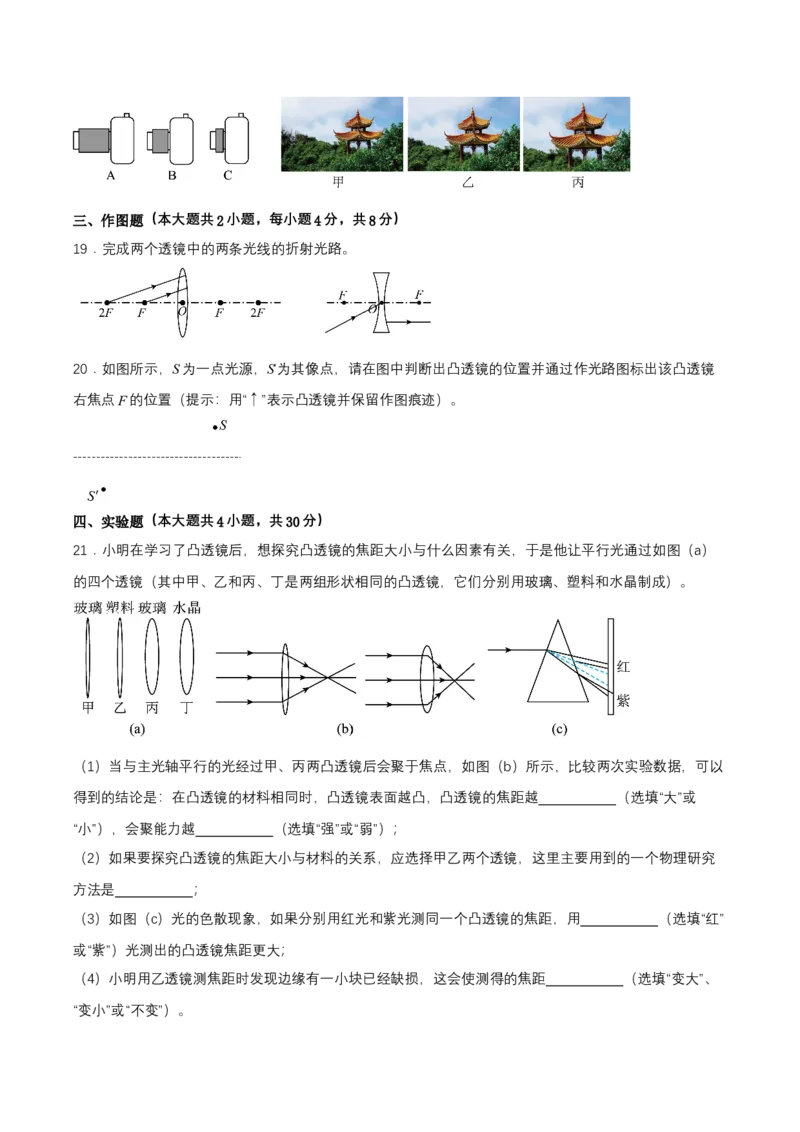

18．假期里小冬带着单反相机（镜头可以前后伸缩），在某风景区同一地点，通过调节相机镜头（如图
A、B、C所示）对同一景物拍了三张照片（如图甲、乙、丙所示）。拍照时景物到相机的距离
相机的二倍焦距（选填“大于”、“小于”或“等于”），其中丙图照片是用如图 （选填A、B、C）
所示相机镜头拍摄的。三、作图题（本大题共2小题，每小题4分，共8分）
19．完成两个透镜中的两条光线的折射光路。
20．如图所示，S为一点光源，S'为其像点，请在图中判断出凸透镜的位置并通过作光路图标出该凸透镜
右焦点F的位置（提示：用“↑”表示凸透镜并保留作图痕迹）。
四、实验题（本大题共4小题，共30分）
21．小明在学习了凸透镜后，想探究凸透镜的焦距大小与什么因素有关，于是他让平行光通过如图（a）
的四个透镜（其中甲、乙和丙、丁是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制成）。
（1）当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点，如图（b）所示，比较两次实验数据，可以
得到的结论是：在凸透镜的材料相同时，凸透镜表面越凸，凸透镜的焦距越 （选填“大”或
“小”），会聚能力越 （选填“强”或“弱”）；
（2）如果要探究凸透镜的焦距大小与材料的关系，应选择甲乙两个透镜，这里主要用到的一个物理研究
方法是 ；
（3）如图（c）光的色散现象，如果分别用红光和紫光测同一个凸透镜的焦距，用 （选填“红”
或“紫”）光测出的凸透镜焦距更大；
（4）小明用乙透镜测焦距时发现边缘有一小块已经缺损，这会使测得的焦距 （选填“变大”、
“变小”或“不变”）。22．在“探究凸透镜成像规律”实验中：

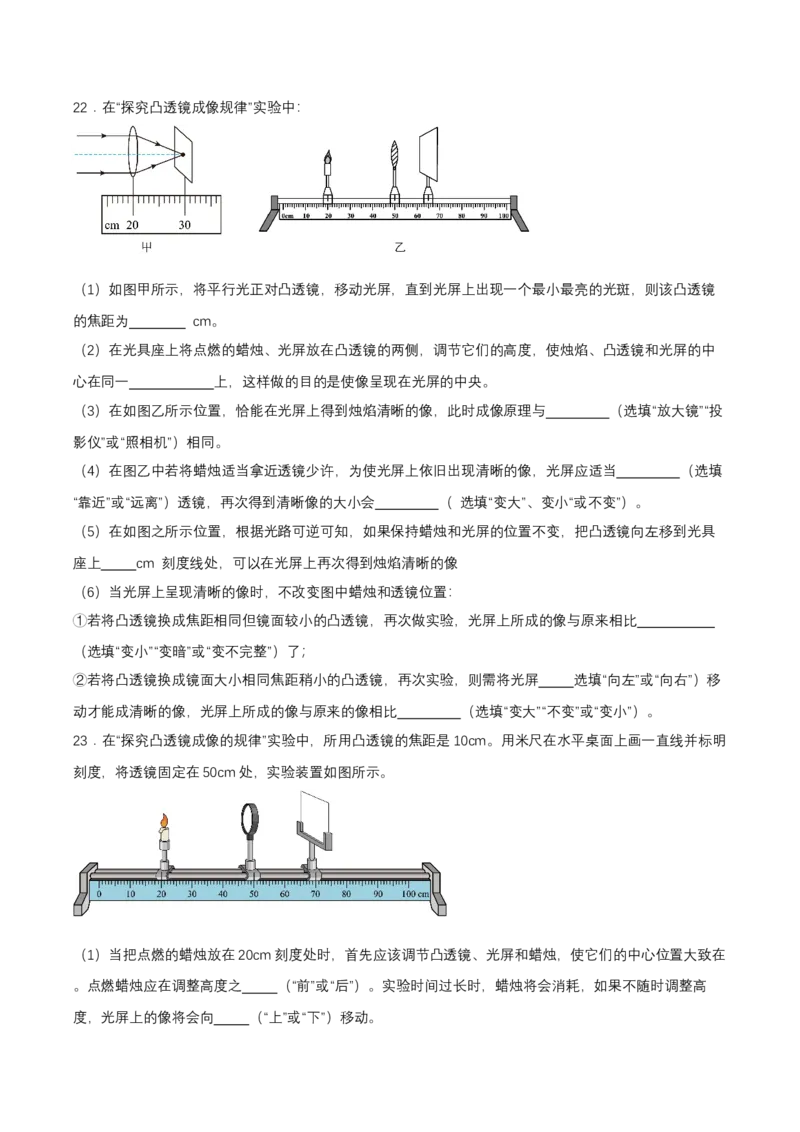

（1）如图甲所示，将平行光正对凸透镜，移动光屏，直到光屏上出现一个最小最亮的光斑，则该凸透镜
的焦距为 cm。
（2）在光具座上将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰、凸透镜和光屏的中
心在同一 上，这样做的目的是使像呈现在光屏的中央。
（3）在如图乙所示位置，恰能在光屏上得到烛焰清晰的像，此时成像原理与 （选填“放大镜”“投
影仪”或“照相机”）相同。
（4）在图乙中若将蜡烛适当拿近透镜少许，为使光屏上依旧出现清晰的像，光屏应适当 （选填
“靠近”或“远离”）透镜，再次得到清晰像的大小会 （ 选填“变大”、变小“或不变”）。
（5）在如图之所示位置，根据光路可逆可知，如果保持蜡烛和光屏的位置不变，把凸透镜向左移到光具
座上 cm 刻度线处，可以在光屏上再次得到烛焰清晰的像
（6）当光屏上呈现清晰的像时，不改变图中蜡烛和透镜位置：
①若将凸透镜换成焦距相同但镜面较小的凸透镜，再次做实验，光屏上所成的像与原来相比
（选填“变小”“变暗”或“变不完整”）了；
②若将凸透镜换成镜面大小相同焦距稍小的凸透镜，再次实验，则需将光屏 选填“向左”或“向右”）移
动才能成清晰的像，光屏上所成的像与原来的像相比 （选填“变大”“不变”或“变小”）。
23．在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm。用米尺在水平桌面上画一直线并标明
刻度，将透镜固定在50cm处，实验装置如图所示。
（1）当把点燃的蜡烛放在20cm刻度处时，首先应该调节凸透镜、光屏和蜡烛，使它们的中心位置大致在
。点燃蜡烛应在调整高度之 （“前”或“后”）。实验时间过长时，蜡烛将会消耗，如果不随时调整高
度，光屏上的像将会向 （“上”或“下”）移动。（2）重新调整后，保持蜡烛、凸透镜的位置不变，为了找到清晰的像，应将光屏移到 cm的刻度
范围内，才能在光屏上得到一个倒立缩小的实像。
（3）当把蜡烛移到35cm刻度处时，移动光屏可得到一个倒立、 的实像。照相机、投影仪、放大镜
这三种光学仪器正常使用时，与这种成像规律相同的是 。
（4）此时，若有一只蝴蝶落到凸透镜上，则光屏上 成完整的烛焰的像（填“能”或“不能”）。
（5）当移到43cm刻度处时，应该是从 这一侧透过透镜看到在 这一侧所成的放大的像（都
是选填“光屏”或“蜡烛”）。

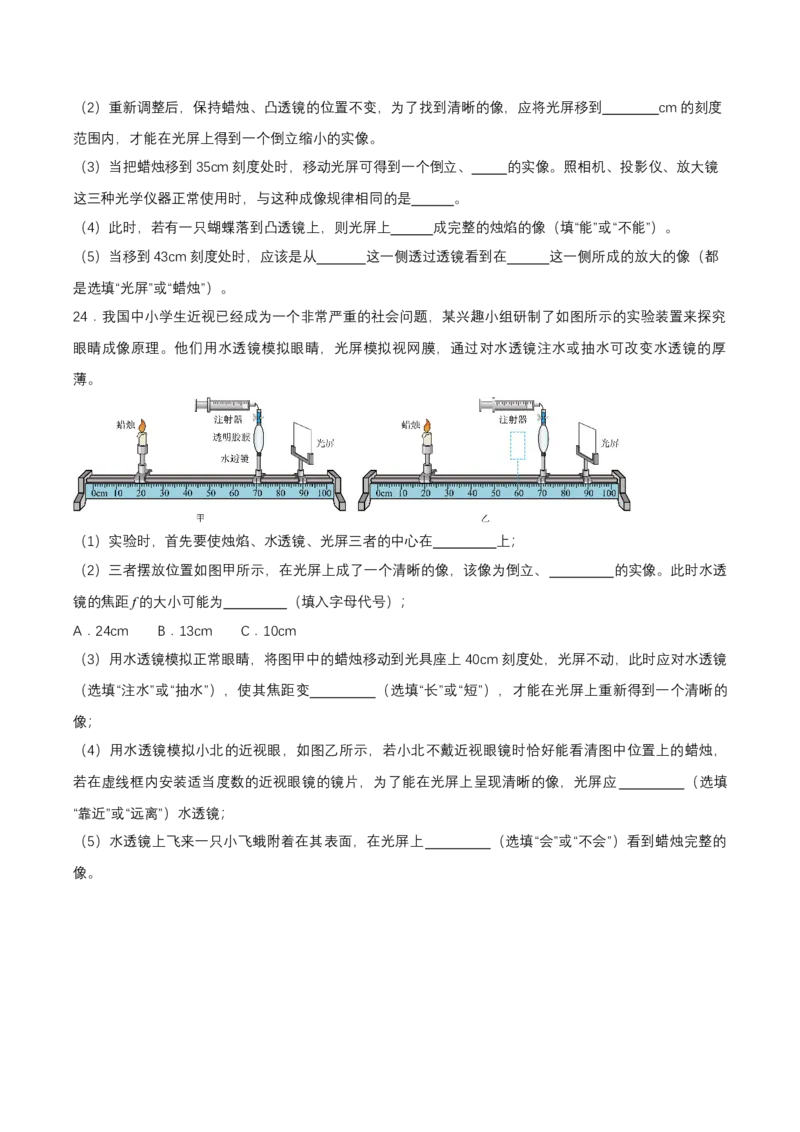

24．我国中小学生近视已经成为一个非常严重的社会问题，某兴趣小组研制了如图所示的实验装置来探究
眼睛成像原理。他们用水透镜模拟眼睛，光屏模拟视网膜，通过对水透镜注水或抽水可改变水透镜的厚
薄。
（1）实验时，首先要使烛焰、水透镜、光屏三者的中心在 上；
（2）三者摆放位置如图甲所示，在光屏上成了一个清晰的像，该像为倒立、 的实像。此时水透
镜的焦距f的大小可能为 （填入字母代号）；
A．24cm B．13cm C．10cm
（3）用水透镜模拟正常眼睛，将图甲中的蜡烛移动到光具座上40cm刻度处，光屏不动，此时应对水透镜
（选填“注水”或“抽水”），使其焦距变 （选填“长”或“短”），才能在光屏上重新得到一个清晰的
像；
（4）用水透镜模拟小北的近视眼，如图乙所示，若小北不戴近视眼镜时恰好能看清图中位置上的蜡烛，
若在虚线框内安装适当度数的近视眼镜的镜片，为了能在光屏上呈现清晰的像，光屏应 （选填
“靠近”或“远离”）水透镜；
（5）水透镜上飞来一只小飞蛾附着在其表面，在光屏上 （选填“会”或“不会”）看到蜡烛完整的
像。
