第四章 光现象 单元测试
（满分：100分 时间：60分钟）
题型 选择题 作图填空题 实验题 计算题 综合题 总计
题数 12 8 3 2 1 26小题
分数 36 24 18 16 6 100分
得分

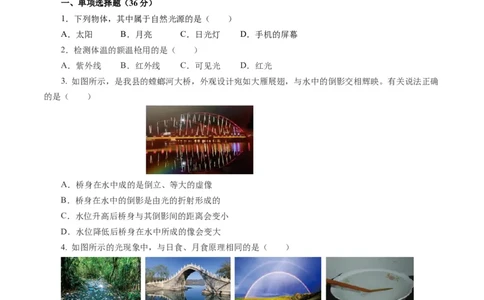

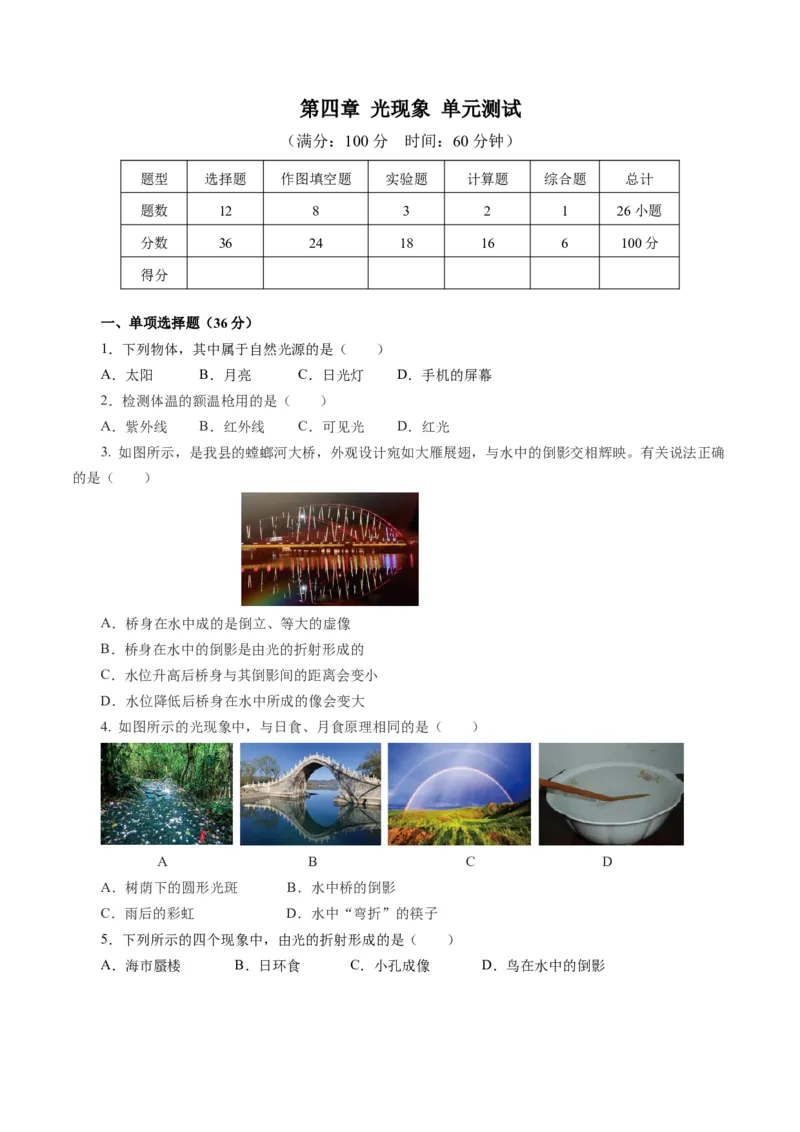

一、单项选择题（36分）
1．下列物体，其中属于自然光源的是（ ）
A．太阳 B．月亮 C．日光灯 D．手机的屏幕
2．检测体温的额温枪用的是（ ）
A．紫外线 B．红外线 C．可见光 D．红光
3. 如图所示，是我县的螳螂河大桥，外观设计宛如大雁展翅，与水中的倒影交相辉映。有关说法正确
的是（ ）
A．桥身在水中成的是倒立、等大的虚像
B．桥身在水中的倒影是由光的折射形成的
C．水位升高后桥身与其倒影间的距离会变小
D．水位降低后桥身在水中所成的像会变大
4. 如图所示的光现象中，与日食、月食原理相同的是（ ）
A B C D
A．树荫下的圆形光斑 B．水中桥的倒影
C．雨后的彩虹 D．水中“弯折”的筷子
5．下列所示的四个现象中，由光的折射形成的是（ ）
A．海市蜃楼 B．日环食 C．小孔成像 D．鸟在水中的倒影A B C D

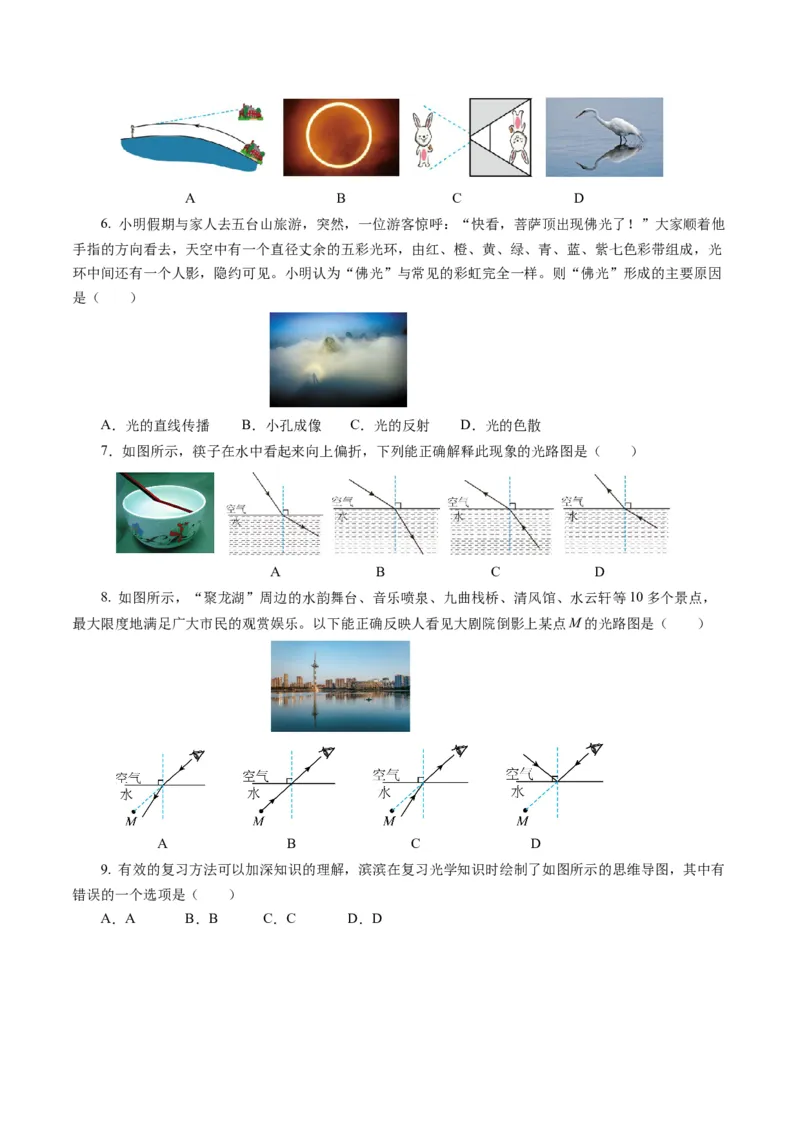

6. 小明假期与家人去五台山旅游，突然，一位游客惊呼：“快看，菩萨顶出现佛光了！”大家顺着他
手指的方向看去，天空中有一个直径丈余的五彩光环，由红、橙、黄、绿、青、蓝、紫七色彩带组成，光
环中间还有一个人影，隐约可见。小明认为“佛光”与常见的彩虹完全一样。则“佛光”形成的主要原因
是（ ）
A．光的直线传播 B．小孔成像 C．光的反射 D．光的色散

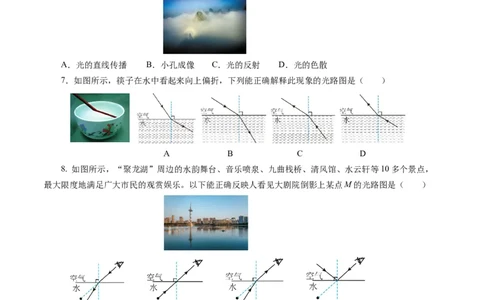

7．如图所示，筷子在水中看起来向上偏折，下列能正确解释此现象的光路图是（ ）
A B C D
8. 如图所示，“聚龙湖”周边的水韵舞台、音乐喷泉、九曲栈桥、清风馆、水云轩等10多个景点，
最大限度地满足广大市民的观赏娱乐。以下能正确反映人看见大剧院倒影上某点M的光路图是（ ）
A B C D

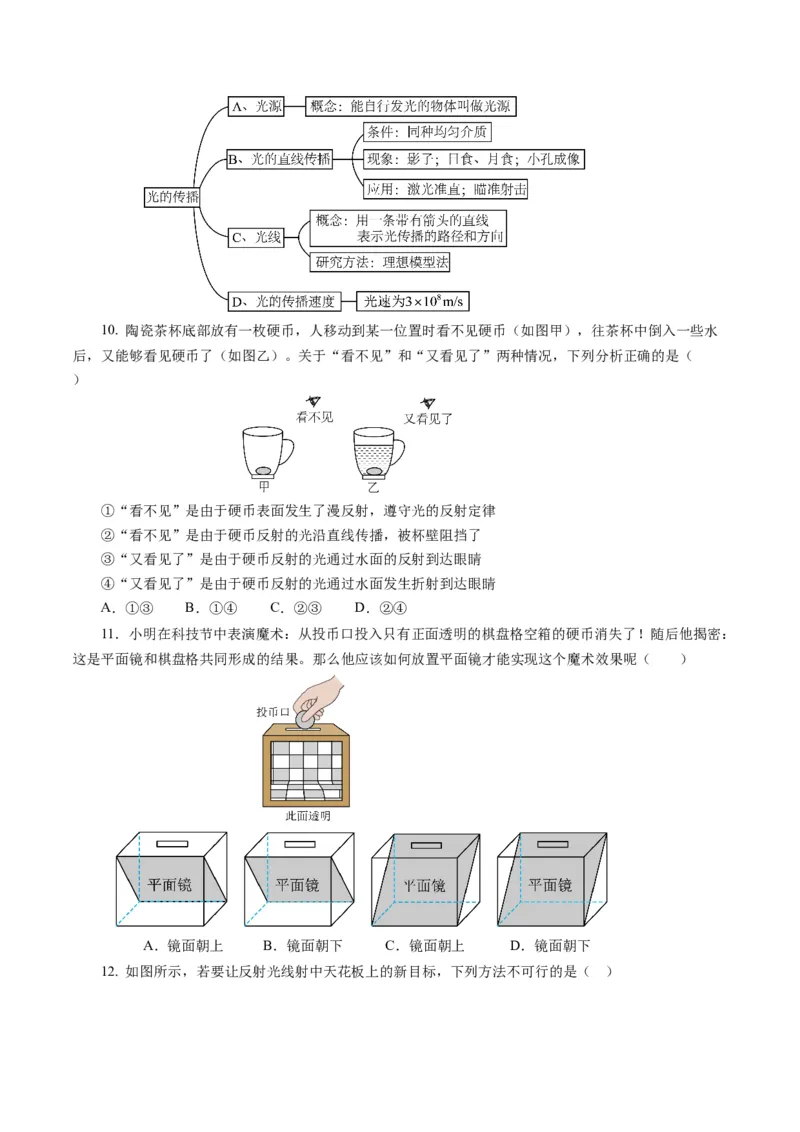

9. 有效的复习方法可以加深知识的理解，滨滨在复习光学知识时绘制了如图所示的思维导图，其中有
错误的一个选项是（ ）

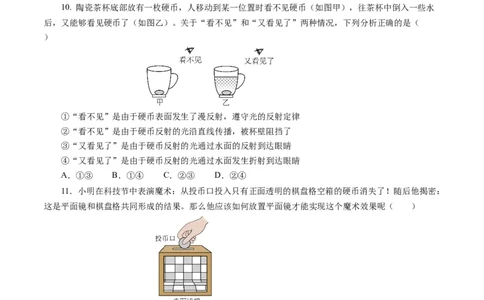

A．A B．B C．C D．D10. 陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲），往茶杯中倒入一些水
后，又能够看见硬币了（如图乙）。关于“看不见”和“又看见了”两种情况，下列分析正确的是（
）
①“看不见”是由于硬币表面发生了漫反射，遵守光的反射定律
②“看不见”是由于硬币反射的光沿直线传播，被杯壁阻挡了
③“又看见了”是由于硬币反射的光通过水面的反射到达眼睛
④“又看见了”是由于硬币反射的光通过水面发生折射到达眼睛
A．①③ B．①④ C．②③ D．②④
11．小明在科技节中表演魔术：从投币口投入只有正面透明的棋盘格空箱的硬币消失了！随后他揭密：
这是平面镜和棋盘格共同形成的结果。那么他应该如何放置平面镜才能实现这个魔术效果呢（ ）
A．镜面朝上 B．镜面朝下 C．镜面朝上 D．镜面朝下
12. 如图所示，若要让反射光线射中天花板上的新目标，下列方法不可行的是（ ）A．只将平面镜竖直向上平移一段距离
B．只将平面镜水平向右平移一段距离
C．只将平面镜绕O点顺时针转动一定角度
D．只将激光笔的入射光绕O点逆时针转过一定角度
二、填空题（作图题每题2分，其余每空1分，共计24分）

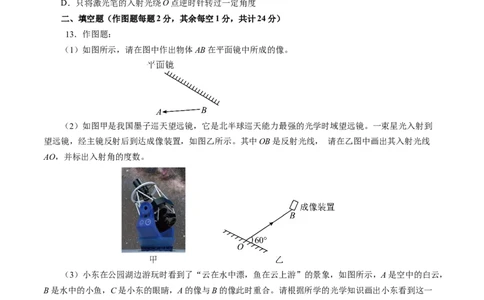

13．作图题：
（1）如图所示，请在图中作出物体AB在平面镜中所成的像。
（2）如图甲是我国墨子巡天望远镜，它是北半球巡天能力最强的光学时域望远镜。一束星光入射到
望远镜，经主镜反射后到达成像装置，如图乙所示。其中OB是反射光线， 请在乙图中画出其入射光线
AO，并标出入射角的度数。
（3）小东在公园湖边游玩时看到了“云在水中漂，鱼在云上游”的景象，如图所示，A是空中的白云，
B是水中的小鱼，C是小东的眼睛，A的像与B的像此时重合。请根据所学的光学知识画出小东看到这一
现象的光路图。
14．如图所示为某智能手环。手环屏幕能显示的多彩影像是由红、 、蓝三种色光混合而成的，
屏幕在阳光的照射下有些刺眼，是因为阳光在屏幕上发生了 反射。15．如图所示，晚上，小明在房间窗前通过玻璃窗看到了吊灯的像，吊灯的像由于光的 形成
的。当水平向左缓慢推动玻璃窗时，玻璃窗中灯的像 （选填“向左运动”“向右运动”或“静止不
动”）。
16．现代高层建筑常用玻璃幕墙做外墙，增加美观性，在晴天时路人会感到玻璃反光，这是因为光线
照射到光滑的玻璃幕墙上时会发生 反射，小杨同学路过某大楼前，看到楼前的旗杆经玻璃幕墙反射
所成的 （选填“实”或“虚”）像。小杨从侧面往玻璃幕墙看去，发现旗杆的像有错位现象，如图
所示，请你分析，产生这种现象的原因是 。
17．如图为“初识光的折射现象”的活动，在半透明水槽中放蚊香产生烟雾，打开激光笔，根据
（选填“镜面”或“漫”）反射的原理，可观察到笔直光路，“笔直”说明 ，在水槽内壁的光斑P
点处做上标记，向水槽内慢慢注水，水槽底部光斑将 （选填“向左移动”、“向右移动”或“不
动”）。
18．如图所示，2024年3月29日，揭东地区的人们看到太阳的周围出现一个彩色的光圈，仿佛祥瑞
降临。这是一种罕见的天象——日晕，它是光透过高空云层中的冰晶 形成的（选填“直线传播”、
“反射”或“折射”），这种现象说明太阳光 （选填“是”或“不是”）单色光。19．为了避免驾驶员在汽车行驶时低头看仪表盘造成事故，人们发明了如图甲所示的汽车平视显示系
统（HUD）。如图乙所示是HUD工作原理图，驾驶员透过挡风玻璃（看作平面镜）往前方观看的时候。
某HUD显示器水平放置在汽车中控台上，通过挡风玻璃成垂直于水平面的像（如图乙），则行车数据在
挡风玻璃上所成的像是由于光的 形成的 （选填“实”或“虚”）像，此时挡风玻璃与水平面
夹角为 °。
20．如图所示是一种液面升降监测装置的原理图。 一束光从空气射到某液面上的O点，经折射后，
照射到液体中B点的鹅卵石上， A为反射光在容器壁上形成的光点，则光点A在液体中的像到液面的距离
为 cm ；岸上的人们看到的鹅卵石 （选填“在B点上方”、“在B点下方”或“就在B
点”）；若保持入射光方向不变，仅使液面下降，则A点的位置会 （选填“向上移动”、“向下
移动”或“保持不变”）。
三、实验题（每空1分，共18分）
21．同学们利用图甲所示的器材（纸板F 可绕ON翻折）探究光的反射定律。
（1）平面镜水平放置，附有量角器的白纸板由E、F两部分构成，应始终 立在平面镜上；
（2）图乙中，用激光笔沿AO方向入射到O点， 光在纸板上发生 反射，呈现径迹，当入射
光线与平面镜夹角为60°时，反射角大小为 ；再将纸板F绕ON向后折，纸板F上能否看到反射
光线？答： ，这一步骤的目的是探究反射光线、入射光线、法线 ；（3）改变入射光的方向，再测几组入射角和反射角，这样做的目的是 。
22. 小明从家里玻璃窗中看到室内物体的像，并且将玻璃窗往外推的过程中可看到影像位置发生变化，
如图甲所示。为了明白其中道理，小明用图乙所示实验装置探究平面镜成像特点。
（1）用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于 ；
（2）在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的相同的蜡烛B，在玻璃板后面移动，
直到蜡烛B跟蜡烛A的像 ，说明像与物的大小相等；若用光屏代替蜡烛B，从玻璃板右侧观察光屏，
（填“能”或“不能”）观察到蜡烛A的像，说明所成的像是虚像；
（3）多次改变两支蜡烛的位置，重复上述实验，将两支蜡烛的位置记录在白纸上，如图丙所示，可
得结论：像与物到平面镜的距离 ，且它们的连线与镜面 ；
（4）实验结束后，小明想到从梳妆镜中看室内物体的像，比从玻璃窗看到室内物体的像更明亮，理
由是 。
23．小聪同学为探究光的折射规律设计了如图所示的实验装置，其中光屏F可绕直径NOM前后折转。
（1）实验时，光贴着光屏从空气斜射入水中，此时折射光线和入射光线 同一平面内。小聪同
学将右侧半圆的F板向后折转一定的角度，则在F板上 看到折射光线；
（2）小聪同学将光屏F恢复原状，用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射
出，这说明 ；
（3）多次增大入射角α，记录入射角和折射角。实验数据如表：
次数 1 2 3 4
入射角α 0° 30° 45° 60°
折射角β 0° 17° 24° 30°
分析数据可得：
①当光从空气垂直射入水中时，传播方向 ；
②当光从空气斜射入水时，折射角 （选填“大于”“等于”或“小于”）入射角；
③当入射角增大时，折射角随之 （选填“增大”或“减小”）。
四、计算题（每题8分，共16分）24．在南昌五中实验学校的秋季运动会上，小刚成为了一名百米赛跑的终点计时员，他听到枪响后才
开始计时，测出了小明的成绩为11.41s，当天声音在空气中传播的速度取340m/s。求：
（1）发令后，经过多少时间小刚才听到枪声？（保留两位小数）
（2）小明同学的实际成绩。
25. 某天文爱好兴趣小组为了测量地球和月球的距离，他们做了如下实验：用一个激光发射器向月球
发射一激光信号，经过2.6s后接收到返回的激光信号。请你帮助他们完成以下问题：
（1）光年是 单位；
（2）地球和月球相距多少？
（3）若有一架航天飞机以500km/h的速度从地球匀速飞向月球，需要多长时间？
（4）太阳发出的光要经过大约8分钟的时间到达地球，估算出太阳到地球的距离是多少？
五、综合题（共6分）
26．“鹊桥”是嫦娥四号月球探测器的中继卫星，与地球相距45万公里。“鹊桥”上安装了激光角反
射器如图甲，首次开展了超地月距离的反射式激光测距试验。如图乙，角反射器由相互垂直的小平面镜组
合而成，激光射向它时，能被其“反向射回”。
（1）“鹊桥”沿图丙所示的轨道运行时，以月球为参照物，它是 的；
（2）角反射器的反射面制作得很 （平滑/粗糙），使射向它的激光发生 反射；
（3）图乙中，反向射回的光线b与射入的光线a相互 （平行/不平行），光线b所对应的反射
角∠r= 。
（4）说出一个与图乙相似的生活应用实例：__________；
