第四章 专题训练 光现象作图
1．如图所示是一居室的示意图，AB是窗口，C是一个点光源，用作图法画出在室内的观
察者能看到点光源C的空间范围.
2．图中，小华站在路灯下（可看作点光源），请画出小华在地面上形成影子的光路，并标
出影子的范围；
3．请在图中作出物体AB在屏上所成的像AB．
4．在图中，根据题中给出的条件，画出反射光线。
5．如图所示，两个平面镜相互垂直放置，一束光线与一个平面镜成30°角入射，请完成这
束光经两个平面镜反射后的光路图。
6．汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。”（如图
甲）。请通过作图在图乙的示意图中确定“大镜”的位置。
7．如图所示，一束阳光经平面镜反射到绿色叶片B点上，A点为平面镜上一点，请画出镜
面并用符号“β”标出反射角。8．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′。
9．在图中，根据物体AB和所成的像A′B′，画出平面镜MN的位置。
10．如图甲为平行光照到凹面镜上的光路图，如图乙，点光源S位于凹面镜的焦点F处，
请根据光路的可逆性，画出图乙中的反射光路图。
11．如图所示，小明在通过安装在墙角的平面镜中看到了桌子脚旁的小球上的A点，请画
出此现象的光路图。
12．祖国山河美如画，如图甲是小明同学在“国庆”长假期间拍摄的湖景，图乙是其简化
图，若人站在岸边，P点为人眼的位置，a是拱桥的顶点。请画出人眼通过水面观察到a的
光路图。
13．如图所示，图甲是某位游客去青海茶卡盐湖游玩时。图乙是摄影师看到游客及其倒影
的成像简图，其中AB代表游客，C点代表摄影师的眼睛。请在图乙中画出摄影师的眼睛通过水面看到游客头部A点在水中像点A的光路图。
14．如图所示，AB、CD是平面镜前一点光源S发出的光经平面镜M反射后的两条反射光
线，请在图中标出光源S和像点S的位置，并完成光路图。

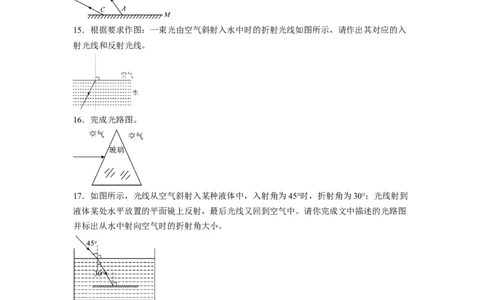

15．根据要求作图：一束光由空气斜射入水中时的折射光线如图所示，请作出其对应的入
射光线和反射光线。
16．完成光路图。
17．如图所示，光线从空气斜射入某种液体中，入射角为45°时，折射角为30°；光线射到
液体某处水平放置的平面镜上反射，最后光线又回到空气中。请你完成文中描述的光路图
并标出从水中射向空气时的折射角大小。
18．由于光的折射，池水看起来比实际浅，夏季要特别注意防范溺水事故。用A、A'分别
表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。
19．小周是一位游泳爱好者，当他潜入水中时，看到站在泳池边的小亮（S点）变高了
（S'点）如图所示。请画出小周能看到小亮的一条入射光线和对应的折射光线。（保留作图痕迹）
20．如图所示一束激光斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请
画出形成两个光斑的光路图。
参考答案
1．
2．
3．
4．
5．
6．7．
8．
9．
10．
11．
12．
13．
14．15．
16．
17．
18．
19．
20．
