4.4 光的折射
一、光的折射
1．光的折射。
（1）定义：光从一种介质斜射入另一种介质时，传播方向发生_________的现象；

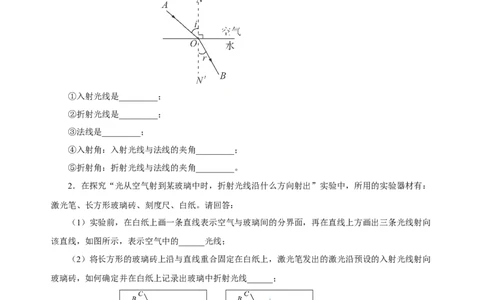

（2）基本概念：根据如图所示回答。
①入射光线是_________；
②折射光线是_________；
③法线是_________；
④入射角：入射光线与法线的夹角_________；
⑤折射角：折射光线与法线的夹角_________。
2．在探究“光从空气射到某玻璃中时，折射光线沿什么方向射出”实验中，所用的实验器材有：
激光笔、长方形玻璃砖、刻度尺、白纸。请回答：
（1）实验前，在白纸上画一条直线表示空气与玻璃间的分界面，再在直线上方画出三条光线射向
该直线，如图所示，表示空气中的______光线；
（2）将长方形的玻璃砖上沿与直线重合固定在白纸上，激光笔发出的激光沿预设的入射光线射向
玻璃砖，如何确定并在白纸上记录出玻璃中折射光线______；
（3）如图是某小组实验记录的光路图，分析可得出结论：光从空气斜射入玻璃时
①折射光线、入射光线和法线在______；②折射角______入射角（选填“大于”、“小于”或“等于”）；
③入射角越大，折射角越______。
3．如图所示的光现象中，由于光的折射形成的是（ ）
A．墙上手影 B．景物在镜中成像 C．鸟巢在水中形成倒影 D．水面“断筷”
4．远看浅浅的湖水，一旦涉入水中后，才发现水的实际深度比看到的要深许多，如图所示。水对
眼睛的这种“欺骗”，对于想游泳的同学存在很大安全隐患，我们必须要警惕。图中，能正确解释此
现象的光路图是（ ）
A B C D
5．作图题
（1）如图1所示，画出光线AO斜射入水中时的折射光线，并标出折射角r。
图1 图2
（2）如图2所示，一束光从空气斜射入玻璃中，请画出反射光线和折射光线的大致方向，并标出
反射角的大小。
（3）小聪看到在水中A处有一条鱼，但鱼的实际位置在B处，如图所示。请在图中画出小聪看到鱼的光路图（画出经过O点的光路即可）。
二、生活中的折射现象

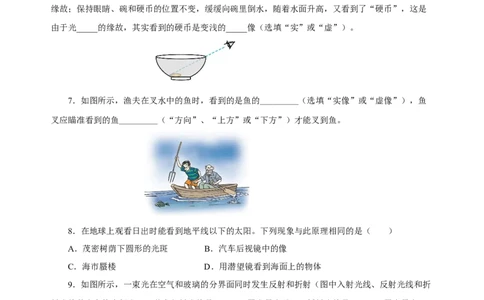

6．如图所示，将一枚硬币放在空碗底部，然后后退到眼睛刚刚看不到硬币，这是由于光_____的
缘故；保持眼睛、碗和硬币的位置不变，缓缓向碗里倒水，随着水面升高，又看到了“硬币”，这是
由于光_____的缘故，其实看到的硬币是变浅的_____像（选填“实”或“虚”）。
7．如图所示，渔夫在叉水中的鱼时，看到的是鱼的_________（选填“实像”或“虚像”），鱼
叉应瞄准看到的鱼_________（“方向”、“上方”或“下方”）才能叉到鱼。
8．在地球上观看日出时能看到地平线以下的太阳。下列现象与此原理相同的是（ ）
A．茂密树荫下圆形的光斑 B．汽车后视镜中的像
C．海市蜃楼 D．用潜望镜看到海面上的物体
9．如图所示，一束光在空气和玻璃的分界面同时发生反射和折射（图中入射光线、反射光线和折
射光线的方向均未标出），其中入射光线是______（用字母表示），折射光线是______（用字母表
示），反射角等于______。10．小明在家为弟弟表演了一个“变硬币”的魔术，如图所示，将不透明的杯子放在弟弟面前，
弟弟看到杯中“无”硬币，是由于光的 _______（选填“直线传播”、“反射”或“折射”，下同），
然后缓慢向杯中注入水，弟弟惊讶地看到了“硬币”。弟弟看到的“硬币”是由于光的 ______形成的
_____（选填“实”或“虚”）像，像的位置比实际硬币的位置 _____（选填“深”或“浅”）。

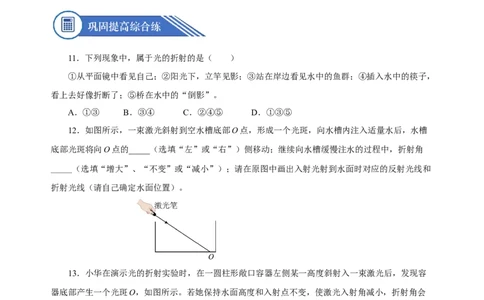

11．下列现象中，属于光的折射的是（ ）
①从平面镜中看见自己；②阳光下，立竿见影；③站在岸边看见水中的鱼群；④插入水中的筷子，
看上去好像折断了；⑤桥在水中的“倒影”。
A．①③ B．③④ C．②④⑤ D．①③⑤
12．如图所示，一束激光斜射到空水槽底部O点，形成一个光斑，向水槽内注入适量水后，水槽
底部光斑将向O点的_____（选填“左”或“右”）侧移动；继续向水槽缓慢注水的过程中，折射角
_____（选填“增大”、“不变”或“减小”）；请在原图中画出入射光射到水面时对应的反射光线和
折射光线（请自己确定水面位置）。
13．小华在演示光的折射实验时，在一圆柱形敞口容器左侧某一高度斜射入一束激光后，发现容
器底部产生一个光斑O，如图所示。若她保持水面高度和入射点不变，使激光入射角减小，折射角会
_____（选填“增大”、“减小”或“不变”）；若她保持激光笔位置和激光入射角不变，使水面____
（选填“上升”、“下降”或“不变”），会观察到光斑向右移动。14．小华同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入
射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到
如下数据：
入射角α 0° 15° 30° 45° 60°
反射角β 0° 15° 30° 45° 60°
折射角r 0° 11.3° 22.1° 35.4 40.9
（1）分析表中数据，可得出结论：
A. 光从空气斜射到水面时，将同时发生______和______现象；
B. 光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随入射角的减小而______，且
折射角______（大于/等于/小于）入射角。当光从空气垂直射到水面时，入射角等于______，折射角等
于______。
（2）在折射现象中，光路是可逆的，光从水中斜射到空气中时，折射角______（大于/等于/小
于）入射角。当入射角等于35.4°，则折射角等于______。
15．研究光的折射规律时，小王根据实验现象画出了如图所示的a、b、c三图，根据图中所示现象，
可以得到的信息或初步结论是：
（1）结论一：光从空气斜射入另一种透明物质时，________；
（2）结论二：光从空气斜射入另一种透明物质时，入射角增大，__________；
（3）比较图c和图_________可得结论：对光的折射能力较强的是_______（选填“水”或“玻
璃”）；
（4）根据已给出三个图的信息，在下图中画出：光以32°的入射角从水斜射进空气时，在空气中
的传播径迹（要求在图上标出折射角及其度数）________。16．作图题。
（1）（2022·湖北十堰·统考中考真题）在“预防溺水”主题班会课上，主持人小明用光路图来解
释“水池变浅”的道理：池底A点射出的光线经过水面折射进入B点的人眼，C点是人眼看到的池底A
点像的位置。请你在图1中画出入射光线、折射光线，并标出折射角r。
图1 图2
（2）（2022·四川内江·统考中考真题）如图2所示，一束光从空气斜射入半圆形玻璃砖中，请用
箭头标出光传播的方向。
17.（2022·四川宜宾·统考中考真题）（多选题）如图，空茶碗底部有一枚硬币，眼睛在P处看不
见硬币，缓慢往茶碗中倒水，当水面上升到一定的高度，在P处就能看见硬币。下列说法正确的是（
）
A．倒入水之前没看见硬币，是因为光沿直线传播
B．倒入水之前没看见硬币，是因为硬币没有发生漫反射
C．倒入水之后，人在P处看见的是硬币所成的实像
D．倒入水之后，看见硬币像的位置比硬币实际位置高
18．（2022·浙江台州·中考真题）光从空气斜射到水面时发生了反射和折射，光路如图，其中表示
折射光线的是（ ）A．AO B．OB C．OC D．ON
19．（2022·内蒙古呼和浩特·中考真题）小亮同学坐在平静的湖边，看到“云在水中漂，鱼在云上
游”。则，天上的白云与映在湖里的白云，距水面的距离_____（选填“相同”或“不同”）；看到的
鱼相比实际的鱼，距水面的距离_____（选填“远”或“近”）；看到水中的白云在向东移动，则天上
的白云在向_____（选填“东”或“西”）移动；看到的水中鱼和水中云，是鱼和云所成的像，关于这
两个像，下列判断正确的是_____（选填字母）。
A．都是实像
B．都是虚像
C．鱼是实像，云是虚像
20．（2022·广西河池·统考中考真题）某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固
定在圆盘中心，让激光束沿圆盘半径入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出
（如图所示）。旋转圆盘，多次改变激光束入射角度，观察折射光线方向并记录数据，如下表所示。
实验次数 1 2 3 4 5
入射角
折射角
（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为________；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角________入射角，折射角随入射
角增大而________。
