第4节 光的折射
一、光的折射
1. 光的折射
（1）光从一种介质 入另一种介质中时，传播方向一般会发生变化，这种现象叫做光的折射。
在折射时光路是 的。
（2）光的折射规律：当光从一种介质斜射入另一种介质中时，折射光线与入射光线、法线在 平
面内；折射光线和入射光线分居 两侧；入射角增大时，折射角随之 。
光从空气斜射入水或其他透明介质中时折射角 于入射角；当光从水或其他透明介质斜射入空气
中时，折射角 于入射角；当光线垂直射向介质表面时，传播方向 。
2. 下列光现象：①手影游戏；②海市蜃楼；③小孔成像；④池水变“浅”， （选填序号）
是由于光的直线传播产生的， （选填序号）是由于光的折射产生的。

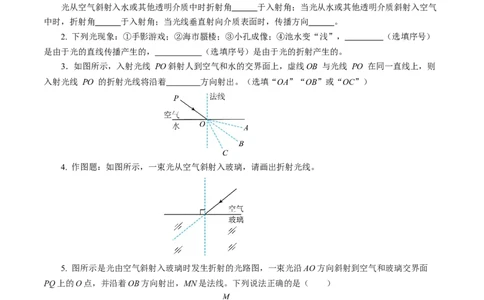

3．如图所示，入射光线 PO斜射人到空气和水的交界面上，虚线OB 与光线 PO 在同一直线上，则
入射光线 PO 的折射光线将沿着 方向射出。（选填“OA”“OB”或“OC”）
4. 作图题：如图所示，一束光从空气斜射入玻璃，请画出折射光线。
5. 图所示是光由空气斜射入玻璃时发生折射的光路图，一束光沿AO方向斜射到空气和玻璃交界面
PQ上的O点，并沿着OB方向射出，MN是法线。下列说法正确的是（ ）
A．∠AOP是入射角
B．∠NOB是折射角
C．若入射角增大，折射角会减小D．若光沿着BO方向入射，不会沿着OA方向射出
6．某小组选用了图甲中光源、水、水槽、可折转的光屏（带刻度）等器材，用于完成探究“光从空
气射入水中时的折射规律”。

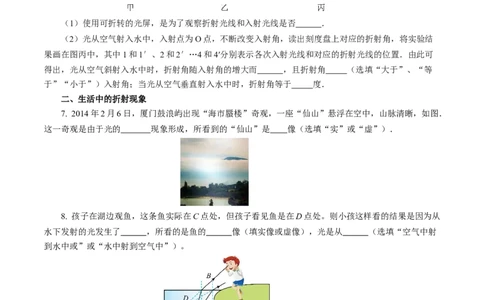

（1）使用可折转的光屏，是为了观察折射光线和入射光线是否 ．
（2）光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结
果画在图丙中，其中1和1′、2和2′…4和4′分别表示各次入射光线和对应的折射光线的位置．由此可
得出，光从空气斜射入水中时，折射角随入射角的增大而 ，且折射角 （选填“大于”、“等
于”“小于”）入射角；当光从空气垂直射入水中时，折射角等于 度．
二、生活中的折射现象
7. 2014年2月6日，厦门鼓浪屿出现“海市蜃楼”奇观，一座“仙山”悬浮在空中，山脉清晰，如图．
这一奇观是由于光的 现象形成，所看到的“仙山”是 像（选填“实”或“虚”）．
8. 孩子在湖边观鱼，这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从
水下发射的光发生了 ，所看的是鱼的 像（填实像或虚像），光是从 （选填“空气中射
到水中或”或“水中射到空气中”）。
9. 潜水时，水面下的潜水员与岸上的另一个人彼此能观察到对方其中表示水中潜水员观察到岸上人的
光路是 ，表示岸上人观察到水中潜水员的光路是 （选填“甲、乙、丙、丁”）。第9题图 第10题图
10．小明在家为弟弟表演了一个“变硬币”的魔术，如图所示，将不透明的杯子放在弟弟面前，弟弟
看到杯中“无”硬币，是由于光的_____（选填“直线传播”、“反射”或“折射”，下同），然后缓慢
向杯中注入水，弟弟惊讶地看到了“硬币”。弟弟看到的“硬币”是由于光的_____形成的_____（选填
“实”或“虚”）像，像的位置比实际硬币的位置_____（选填“深”或“浅”）。

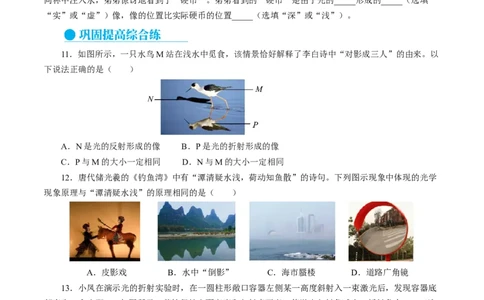

11．如图所示，一只水鸟M站在浅水中觅食，该情景恰好解释了李白诗中“对影成三人”的由来。以
下说法正确的是（ ）
A．N是光的反射形成的像 B．P是光的折射形成的像
C．P与M的大小一定相同 D．N与M的大小一定相同
12．唐代储光羲的《钓鱼湾》中有“潭清疑水浅，荷动知鱼散”的诗句。下列图示现象中体现的光学
现象原理与“潭清疑水浅”的原理相同的是（ ）
A．皮影戏 B．水中“倒影” C．海市蜃楼 D．道路广角镜
13．小凤在演示光的折射实验时，在一圆柱形敞口容器左侧某一高度斜射入一束激光后，发现容器底
部产生一个光斑O，如图所示。若她保持水面高度和入射点不变，使激光入射角减小，折射角会 （选
填“增大”、“减小”或“不变”）；若她保持激光笔位置和激光入射角不变，使水面 （选填“上
升”、“下降”或“不变”），会观察到光斑向右移动。
14．在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点，一束光线从空气射入水球的光路如图所示，其中球心O与入射点O 的连线为法线．则进入气泡球的折射光线可能为
1
（填序号）。

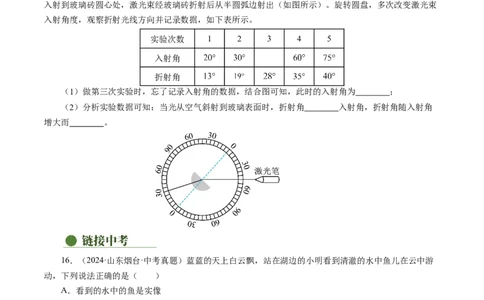

15．某同学做“探究光的折射规律”实验，她把半圆形玻璃砖固定在圆盘中心，让激光束沿圆盘半径
入射到玻璃砖圆心处，激光束经玻璃砖折射后从半圆弧边射出（如图所示）。旋转圆盘，多次改变激光束
入射角度，观察折射光线方向并记录数据，如下表所示。
实验次数 1 2 3 4 5
入射角
折射角
（1）做第三次实验时，忘了记录入射角的数据，结合图可知，此时的入射角为 ；
（2）分析实验数据可知：当光从空气斜射到玻璃表面时，折射角 入射角，折射角随入射角
增大而 。
16．（2024·山东烟台·中考真题）蓝蓝的天上白云飘，站在湖边的小明看到清澈的水中鱼儿在云中游
动，下列说法正确的是（ ）
A．看到的水中的鱼是实像
B．看到的水中的云是实像
C．看到的水中的云是由于光的折射形成的
D．看到的水中的鱼是由于光的折射形成的
17．（2023·四川绵阳·中考真题）如图所示，是一束光从空气以一定角度射到水面某点后，在水中和
空气中的径迹。若这束光沿水中径迹从水中射到水面同一点，光路图可能的是（ ）A B C D
18．作图题。
（1）（2024·广安·中考真题）如图所示，请作出这束光从三棱镜斜面射出的折射光线的大致方向。
第（1）题图 第（2）题图
（2）（2024·盐城·中考真题）如图所示， 为人眼看到A的像，补全来自A点进入人眼的光路图。
19．（2022·辽宁·中考真题）承德避暑山庄湖景如画，如图甲所示。小玉同学在岸边，通过平静的湖
面，既可看到建筑物的倒影，又可看到水中的鲤鱼。图乙中，A点代表建筑物的顶点，B点代表小玉看到
的鱼，C点代表小玉的眼睛。请在图乙中画出：
（1）A点在水中的像A'；
（2）小玉看到A'的光路；
（3）鱼的大致位置B'并完成看到B'的光路图。
20. （2022·湖北宜昌·中考真题）在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光
笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用
笔描出了对应的光路。
（1）图中的折射角大小为 ；
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角 （选填“>”、“=”或
“<”）入射角；（3）现在要探究光的折射现象中光路是否可逆，具体的操作是 ，如果看到 现象，就
可证明光路是可逆的。
