4.3 平面镜成像
一、平面镜成像的特点
1．平面镜成像的特点：
（1）平面镜所成_____的大小与______的大小______；；
（2）像和物体到平面镜的距离______；
（3）像和物体的连线与镜面_________；
（4）物、像左右______；
（5）所成像为_________像，物与像关于平面镜______。
2．小明身高1.7m，站在竖直放置的平面镜前1.5 m处，他的像与他之间的距离是_____ m，他的
像高______ m，当他向后退0.5 m时，像到平面镜的距离是_____ m，像的大小将______（选填“增
大”、“减小”或“不变”）。

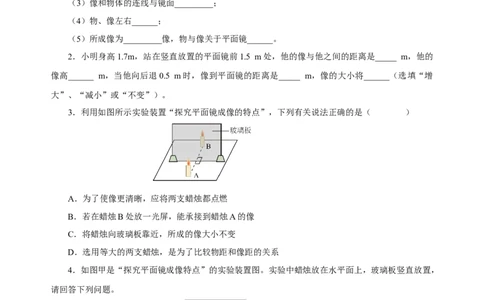

3．利用如图所示实验装置“探究平面镜成像的特点”，下列有关说法正确的是（ ）
A．为了使像更清晰，应将两支蜡烛都点燃
B．若在蜡烛B处放一光屏，能承接到蜡烛A的像
C．将蜡烛向玻璃板靠近，所成的像大小不变
D．选用等大的两支蜡烛，是为了比较物距和像距的关系
4．如图甲是“探究平面镜成像特点”的实验装置图。实验中蜡烛放在水平面上，玻璃板竖直放置，
请回答下列问题。
（1）玻璃板成像的原理是 ___________；（2）在玻璃板前A处放一支点燃的蜡烛，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，
当移动到A′处时，可以看到它跟像完全重合，由此可以得出的结论是：___________；
（3）经过三次实验后，在白纸上记录像与物的对应点如图乙，用刻度尺分别测出其到玻璃板的距
离，并进行比较，进一步分析得出结论：___________；
（4）若玻璃板上端向左倾斜，如丙图，蜡烛A在玻璃板中成像的位置会 ______（选填“偏高”
或“偏低”）。
5．作图题
（1）根据平面镜成像规律，画出图中物体AB在平面镜MN中所成的像A′B′。
（2）如图所示，请画出从光源S发出并传播到A点的光线。
二、平面镜成虚像
6．下列说法中正确的是（ ）
A．实像和虚像都能显示在光屏上
B．实像和虚像都不能显示在光屏上
C．虚像能用眼睛看到，但不能显示在光屏上
D．实像不能用眼睛看到，但能显示在光屏上
7．将点燃的蜡烛放在平面镜前，我们从平面镜中看到点燃蜡烛的像，点燃蜡烛的火焰最高点为
S，经平面镜反射后的光路图如图所示。下列说法中错误的是（ ）
A．像点S'是由图中的三条反射光线会聚而成的 B．像点S'是虚像C．在平面镜后面实际上是没有烛焰的 D．烛焰的像是正立的
三、平面镜的应用
8．平面镜成像在生活中常见的应用有：平面镜________、平面镜改变______、扩大______。
9．如图所示，舞蹈演员站在平面镜前训练。下列说法错误的是（ ）
A．演员在平面镜中成虚像
B．演员靠近平面镜时，像也靠近平面镜
C．演员远离平面镜时，像大小不变
D．像离平面镜比演员本人离平面镜要远一些

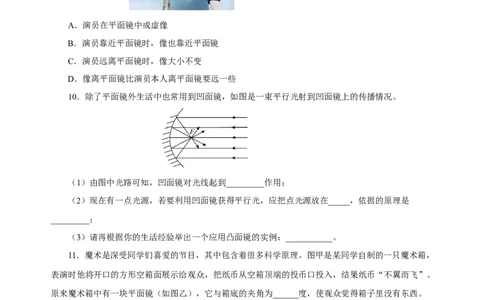

10．除了平面镜外生活中也常用到凹面镜，如图是一束平行光射到凹面镜上的传播情况。
（1）由图中光路可知，凹面镜对光线起到_________作用；
（2）现在有一点光源，若要利用凹面镜获得平行光，应把点光源放在_____，依据的原理是
_________；
（3）请再根据你的生活经验举出一个应用凸面镜的实例：___________。
11．魔术是深受同学们喜爱的节目，其中包含着很多科学原理。图甲是某同学自制的一只魔术箱，
表演时他将开口的方形空箱面展示给观众，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”。
原来魔术箱中有一块平面镜（如图乙），它与箱底的夹角为______度，使观众觉得箱子里没有东西。
魔术箱中的平面镜______（属于/不属于）光源。12．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是（ ）
A．铅笔水平向右移动时，它的像将变小
B．平面镜竖直向上移动一定距离，铅笔在镜中不再能成像
C．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直
D．若改用一块较小的平面镜，铅笔将不能在镜中成完整的像

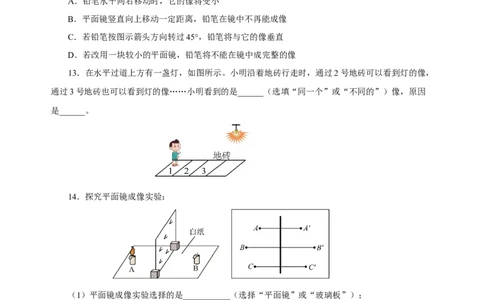

13．在水平过道上方有一盏灯，如图所示。小明沿着地砖行走时，通过2号地砖可以看到灯的像，
通过3号地砖也可以看到灯的像……小明看到的是______（选填“同一个”或“不同的”）像，原因
是______。
14．探究平面镜成像实验：
（1）平面镜成像实验选择的是___________（选择“平面镜”或“玻璃板”）；
（2）来回移动蜡烛的位置是为了确定___________的位置；
（3）将物像连线连接在纸上，继续分析和研究，得出平面镜成像特点___________；
（4）图中哪里存在错误：___________。
15．阅读短文，回答问题。
汽车抬头显示（如图甲）又叫汽车平视显示系统（HeadUpDisplay），简称HUD，HUD是为了高
速行驶的车辆而研发，在高速行驶时，如果驾驶员低头观看仪表信息，在前方遇有紧急情况就有可能
因来不及采取有效措施而造成事故。HUD是利用平面镜成像原理（如图乙），将显示器上的重要行车数据通过前挡风玻璃投射在正前方，驾驶员透过挡风玻璃往前方看的时候，能够轻易地将车外的景象
与车辆信息通过挡风玻璃所成的像融合在一起。驾驶员不必低头，就可以看到车辆信息，如车速、油
耗、导航等，从而避免分散对前方道路的注意力。同时驾驶员不必在观察远方的道路和近处的仪表之
间调节眼睛，可避免眼睛疲劳，确保驾驶舒适安全。
（1）行车数据在挡风玻璃上所成的像是由光的 ______（选填“反射”或“折射”）形成的，该
像是 ______的（“正立”或“倒立”） _____（选填“实”或“虚”）像；
（2）已知某车辆HUD显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，则挡风玻
璃与水平面夹角为 ______度；
（3）某驾驶员发现挡风玻璃所成的像过高，不便于观察，这时就需要将显示器沿水平方向
______（选填“远离”或“靠近”）挡风玻璃；
（4）HUD有一个技术难题，即挡风玻璃所成的像易产生重影，影响使用效果，重影产生的原因
是挡风玻璃有一定的 ______（选填“厚度”或“透明度”）；
（5）为避免成的像出现重影，厂方对前挡风玻璃进行了改造，应选用图中 _____图所示的玻璃；
（6）人眼从看远处切换为看近处时容易引起眼睛的疲劳，故为了使HUD在挡风玻璃所成的像离
人眼距离达2米以上，可行性较高且较安全的方案是 _____。
A．让显示器上的信息通过多面平面镜多次成像
B．将显示器安装在后挡风玻璃上
C．将显示器上的字体变大16．作图题
（1）（2022·江苏南通·中考）如图所示，物体AB正立在平面镜前，请作出物体AB在平面镜中所
成的像。
（2）（2022·湖南娄底·统考中考真题）图甲中，牙医借助平面镜观察牙齿的背面。请在图乙中画
出能反映此过程的光路图。
17．（2022·山东滨州·统考中考真题）如图所示，在“探究平面镜成像的特点”实验中。下列说法
正确的是（ ）
A．用玻璃板代替平面镜，是为了观察到的蜡烛的像更清晰
B．只要把光屏放在恰当的位置，就能承接到蜡烛的像
C．蜡烛距玻璃板越远，蜡烛的像就越小
D．只把玻璃板向左平移，蜡烛的像的位置不变
18．（2022·湖南株洲·统考中考真题）检查视力时，视力表放在被测者头部的后上方，如图甲所示，
则视力表上如图乙所示的字母在平面镜中的像正确的是（ ）A． B． C． D．
19．（2022·湖南益阳·统考中考真题）如图所示，人站在竖直放置的平面镜前，下列判断正确的是
（ ）
A．人靠近平面镜时，他的像变大
B．人与平面镜的距离增大时，他与像的距离变小
C．平面镜垂直纸面向里移动，他的像位置不变
D．平面镜的上端向人倾斜，他的像位置不变
20．（2022·江苏淮安·统考中考真题）如图所示，探究平面镜成像的特点。
（1）准备的实验器材有：玻璃板，A、B两支完全相同的蜡烛，白纸，铅笔，光屏。需要添加的
测量器材是______；
（2）竖直放置的玻璃板前面，点燃蜡烛A，玻璃板前观察到蜡烛A的像是由光的______形成的；
（3）玻璃板后移动______（选填“点燃”或“未点燃”）的蜡烛B，发现蜡烛B与蜡烛A的像完
全重合，表明像与物______；
（4）探究像与物到平面镜距离的特点时，应多次改变______，测量像与物到镜面的距离；
（5）撤去蜡烛B，放一光屏到B撤走时的位置，直接观察光屏，看不到蜡烛A的像，说明平面镜
所成的像是______。
