第四章 光现象 （B 卷•专项卷）
一．光现象及其辨析（共7小题）
二．光的反射定律、折射定律（共7小题）
三．平面镜成像特点及其应用（共7小题）
四．光现象作图（共7小题）
一．光现象及其辨析（共7小题）

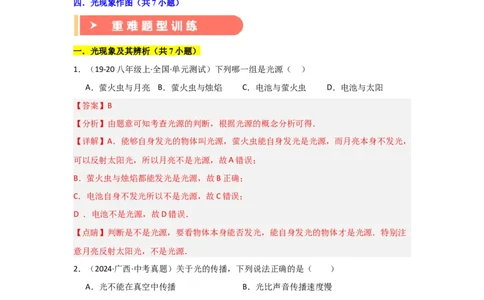

1．（19-20八年级上·全国·单元测试）下列哪一组是光源（ ）
A．萤火虫与月亮 B．萤火虫与烛焰 C．电池与萤火虫 D．电池与太阳
【答案】B
【分析】由题意可知考查光源的判断，根据光源的概念分析可得．
【详解】A．能够自身发光的物体叫光源，萤火虫能自身发光是光源，而月亮本身不发光，
可以反射太阳光，所以月亮不是光源，故A错误；
B．萤火虫与烛焰都能发光是光源，故B正确；
C．电池自身不发光所以不是光源，故C错误；
D ．电池不是光源，故D错误．
【点睛】判断是不是光源，要看物体本身能否发光，能自身发光的物体才是光源．特别注
意月亮反射太阳光，不是光源．
2．（2024·广西·中考真题）关于光的传播，下列说法正确的是（ ）
A．光不能在真空中传播 B．光比声音传播速度慢
C．光在水中的传播速度是3×108m/s D．光在同种均匀介质中沿直线传播
【答案】D
【详解】A．光的传播不需要介质，可以在真空中传播，故A错误；
B．光在空气中的传播速度约为 ，声音在空气中的传播速度约为 ，故B错
误；
C．光在真空的传播速度约为 ，在水中的传播速度小于在真空的传播速度，约为真空中传播速度的 ，故C错误；
D．由光的传播规律可知，光在同种均匀介质中沿直线传播，故D正确。
故选D。
3．（2010·江苏常州·中考真题）2009年夏季，中国出现了日食奇观．小华借助小孔成像实
验装置对“ ”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形
状是（ ）
A． B． C． D．
【答案】A
【详解】小孔成像得到的是倒立实像，所以选A．

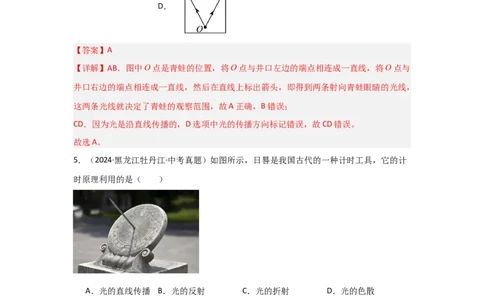

4．（2012·天津·中考真题）如图，枯井中的青蛙位于井底O点“坐井观天”，下图中青蛙
通过井口观察范围正确的是（ ）A． B． C．
D．
【答案】A
【详解】AB．图中O点是青蛙的位置，将O点与井口左边的端点相连成一直线，将O点与
井口右边的端点相连成一直线，然后在直线上标出箭头，即得到两条射向青蛙眼睛的光线，
这两条光线就决定了青蛙的观察范围，故A正确，B错误；
CD．因为光是沿直线传播的，D选项中光的传播方向标记错误，故CD错误。
故选A。
5．（2024·黑龙江牡丹江·中考真题）如图所示，日晷是我国古代的一种计时工具，它的计
时原理利用的是（ ）
A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
【答案】A
【详解】日晷是我国古代的一种计时工具，它是利用光的直线传播来工作的。故BCD不符
合题意，A符合题意。
故选A。
6．（19-20八年级上·全国·单元测试）小红学习光现象的知识后，提出了几种说法，正确的
是
A．看到岸边垂柳在水中的倒影是光的反射形成的实像B．漫反射不遵守光的反射定律
C．小孔成像是光的反射形成的实像
D．“坐井观天，所见甚小”，激光准直都主要利用了光的直线传播原理
【答案】D
【详解】A. 水中的倒影，即平面镜成像，是光的反射形成的虚像，故A错误；
B. 镜面反射和漫反射都遵守光的反射定律，故B错误；
C. 小孔成像是光的直线传播形成的实像，故C错误；
D. “坐井观天，所见甚小”，激光准直都可以用光的直线传播来解释，故D正确；
故选D．
【点睛】注意理解镜面反射和漫反射都是遵守光的反射定律的，漫反射中正是因为粗糙的
表面不平整，反射光线才射向各个方向．

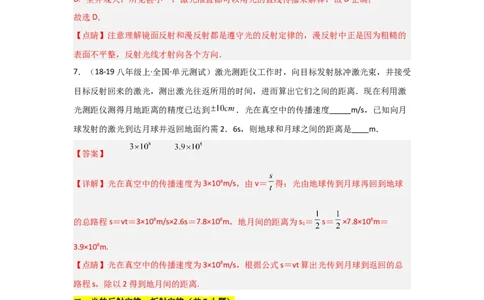

7．（18-19八年级上·全国·单元测试）激光测距仪工作时，向目标发射脉冲激光束，并接受
目标反射回来的激光，测出激光往返所用的时间，进而算出它们之间的距离．现在利用激
光测距仪测得月地距离的精度已达到 ．光在真空中的传播速度 m/s，已知向月
球发射的激光到达月球并返回地面约需2．6s，则地球和月球之间的距离是 m．
【答案】
【详解】光在真空中的传播速度为3×108m/s，由v＝ 得：光由地球传到月球再回到地球
的总路程s＝vt＝3×108m/s×2.6s＝7.8×108m，地月间的距离为s ＝ s＝ ×7.8×108m＝
1
3.9×108m.
【点睛】光在真空中的传播速度为3×108m/s，根据公式s＝vt算出光传到月球到返回的总
路程s，除以2得到地月间的距离.
二．光的反射定律、折射定律（共7小题）
8．（2022·上海宝山·二模）上海迪斯尼园的人工湖，“一池碧波映出一个奇幻世界”属于
（ ）
A．光的反射 B．光的折射 C．光的色散 D．光的直线传播
【答案】A
【详解】“一池碧波映出一个奇幻世界”是景物在湖面成像的现象，属于平面镜成像，是
光的反射形成的。故A符合题意，BCD不符合题意。故选A。
9．（2018九年级·湖南长沙·专题练习）如图，小明站在白云湖边看到小鱼在水中游动，同
时发现一只“鸟”在水中飞翔，似乎在模仿水面上方另一只鸟的飞翔动作．以下说法正确
的是（ ）
A．小明看到的鱼是光的反射形成的虚像
B．小明看到的鱼是光的折射形成的实像
C．水中的“鸟”到水面的距离小于空中的鸟到水面的距离
D．如果此时下雨，水面折皱，水中的“鸟”和鱼都“不见了”，但光的反射和折射规
律不会改变，只是不能形成清晰的像
【答案】D
【分析】①要解决此题，需要掌握平面镜成的像是与物体等大的虚像，知道平面镜成像是
由于光的反射形成的．
②要掌握光的折射现象．我们看到水中的物体，其实看到的是物体的虚像，是由光的折射
形成的．
③光的反射分为漫反射和镜面反射两类，镜面反射和漫反射的相同点就是都遵循反射定律．
【详解】A. B.小明看到水中的的鱼是光的折射形成的虚像，故AB错误；
C. 水中的“鸟”是平面镜成像，由光的反射形成，平面镜成像时，像距等于物距，故C错
误；
D. 如果此时下雨，水面折皱，水中的“鸟”和鱼都“不见了”，但光的反射和折射规律不
会改变，只是反射光线和折射光线变得不稳定，向各个方向都有，不能再形成清晰的像，
故D正确．
故选D．
【点睛】解答此题的关键是熟练掌握光的折射规律和平面镜所成的像是虚像，物体和像关
于平面镜对称的特点．此题难度不大，属于基础题．

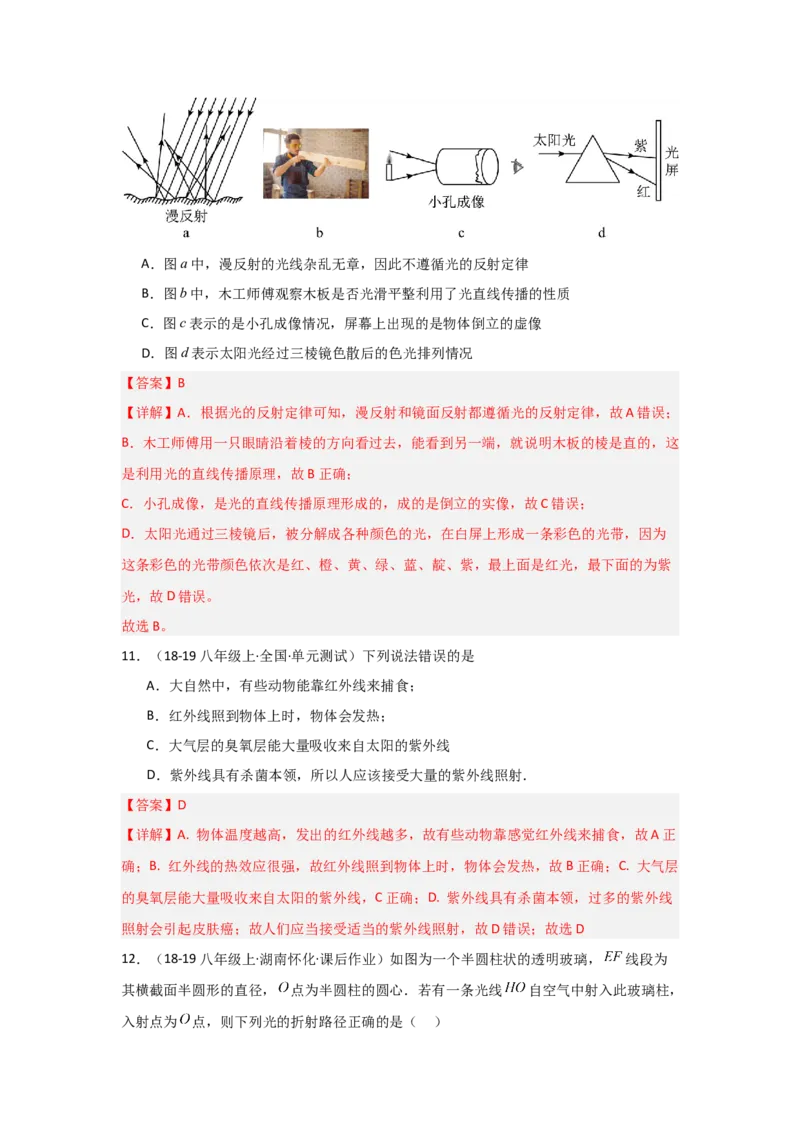

10．（11-12八年级上·广东佛山·期中）下列光学现象及其解释正确的是（ ）A．图a中，漫反射的光线杂乱无章，因此不遵循光的反射定律
B．图b中，木工师傅观察木板是否光滑平整利用了光直线传播的性质
C．图c表示的是小孔成像情况，屏幕上出现的是物体倒立的虚像
D．图d表示太阳光经过三棱镜色散后的色光排列情况
【答案】B
【详解】A．根据光的反射定律可知，漫反射和镜面反射都遵循光的反射定律，故A错误；
B．木工师傅用一只眼睛沿着棱的方向看过去，能看到另一端，就说明木板的棱是直的，这
是利用光的直线传播原理，故B正确；
C．小孔成像，是光的直线传播原理形成的，成的是倒立的实像，故C错误；
D．太阳光通过三棱镜后，被分解成各种颜色的光，在白屏上形成一条彩色的光带，因为
这条彩色的光带颜色依次是红、橙、黄、绿、蓝、靛、紫，最上面是红光，最下面的为紫
光，故D错误。
故选B。
11．（18-19八年级上·全国·单元测试）下列说法错误的是
A．大自然中，有些动物能靠红外线来捕食；
B．红外线照到物体上时，物体会发热；
C．大气层的臭氧层能大量吸收来自太阳的紫外线
D．紫外线具有杀菌本领，所以人应该接受大量的紫外线照射．
【答案】D
【详解】A. 物体温度越高，发出的红外线越多，故有些动物靠感觉红外线来捕食，故A正
确；B. 红外线的热效应很强，故红外线照到物体上时，物体会发热，故B正确；C. 大气层
的臭氧层能大量吸收来自太阳的紫外线，C正确；D. 紫外线具有杀菌本领，过多的紫外线
照射会引起皮肤癌；故人们应当接受适当的紫外线照射，故D错误；故选D

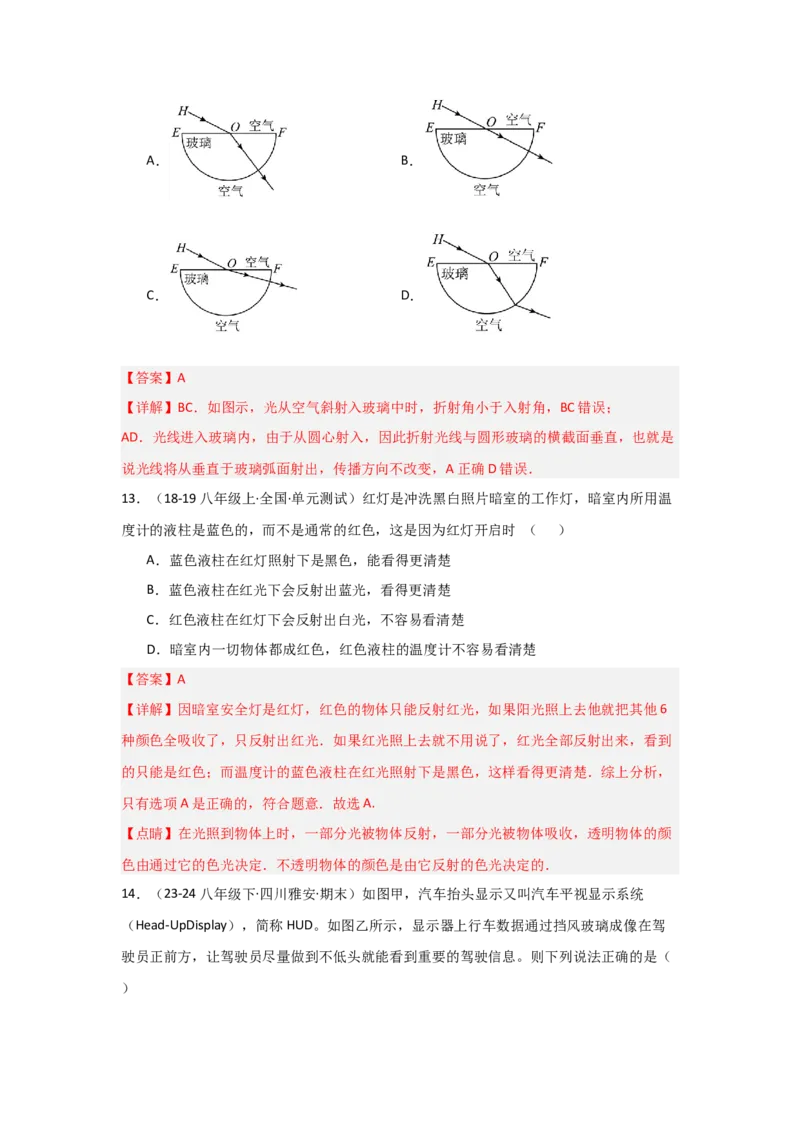

12．（18-19八年级上·湖南怀化·课后作业）如图为一个半圆柱状的透明玻璃， 线段为
其横截面半圆形的直径， 点为半圆柱的圆心．若有一条光线 自空气中射入此玻璃柱，
入射点为 点，则下列光的折射路径正确的是（ ）A． B．
C． D．
【答案】A
【详解】BC．如图示，光从空气斜射入玻璃中时，折射角小于入射角，BC错误；
AD．光线进入玻璃内，由于从圆心射入，因此折射光线与圆形玻璃的横截面垂直，也就是
说光线将从垂直于玻璃弧面射出，传播方向不改变，A正确D错误．
13．（18-19八年级上·全国·单元测试）红灯是冲洗黑白照片暗室的工作灯，暗室内所用温
度计的液柱是蓝色的，而不是通常的红色，这是因为红灯开启时 （ ）
A．蓝色液柱在红灯照射下是黑色，能看得更清楚
B．蓝色液柱在红光下会反射出蓝光，看得更清楚
C．红色液柱在红灯下会反射出白光，不容易看清楚
D．暗室内一切物体都成红色，红色液柱的温度计不容易看清楚
【答案】A
【详解】因暗室安全灯是红灯，红色的物体只能反射红光，如果阳光照上去他就把其他6
种颜色全吸收了，只反射出红光．如果红光照上去就不用说了，红光全部反射出来，看到
的只能是红色；而温度计的蓝色液柱在红光照射下是黑色，这样看得更清楚．综上分析，
只有选项A是正确的，符合题意．故选A.
【点睛】在光照到物体上时，一部分光被物体反射，一部分光被物体吸收，透明物体的颜
色由通过它的色光决定．不透明物体的颜色是由它反射的色光决定的．

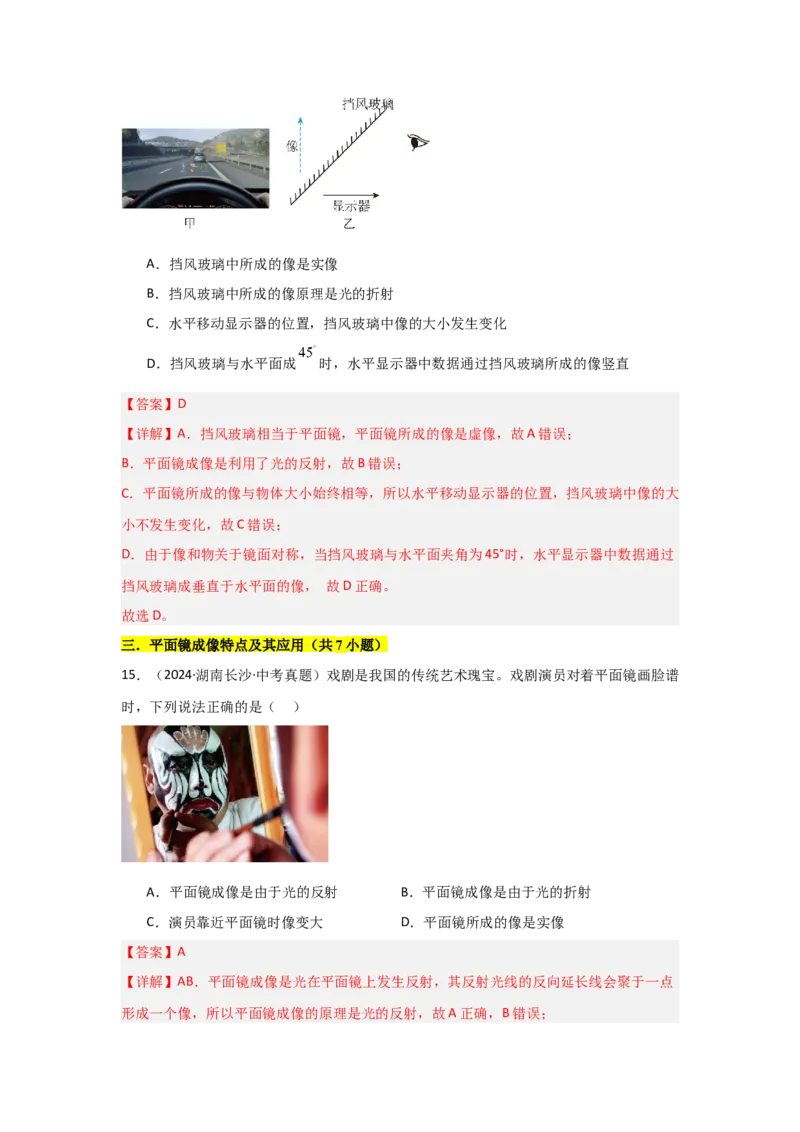

14．（23-24八年级下·四川雅安·期末）如图甲，汽车抬头显示又叫汽车平视显示系统
（Head-UpDisplay），简称HUD。如图乙所示，显示器上行车数据通过挡风玻璃成像在驾
驶员正前方，让驾驶员尽量做到不低头就能看到重要的驾驶信息。则下列说法正确的是（
）A．挡风玻璃中所成的像是实像
B．挡风玻璃中所成的像原理是光的折射
C．水平移动显示器的位置，挡风玻璃中像的大小发生变化
D．挡风玻璃与水平面成 时，水平显示器中数据通过挡风玻璃所成的像竖直
【答案】D
【详解】A．挡风玻璃相当于平面镜，平面镜所成的像是虚像，故A错误；
B．平面镜成像是利用了光的反射，故B错误；
C．平面镜所成的像与物体大小始终相等，所以水平移动显示器的位置，挡风玻璃中像的大
小不发生变化，故C错误；
D．由于像和物关于镜面对称，当挡风玻璃与水平面夹角为45°时，水平显示器中数据通过
挡风玻璃成垂直于水平面的像， 故D正确。
故选D。
三．平面镜成像特点及其应用（共7小题）
15．（2024·湖南长沙·中考真题）戏剧是我国的传统艺术瑰宝。戏剧演员对着平面镜画脸谱
时，下列说法正确的是（ ）
A．平面镜成像是由于光的反射 B．平面镜成像是由于光的折射
C．演员靠近平面镜时像变大 D．平面镜所成的像是实像
【答案】A
【详解】AB．平面镜成像是光在平面镜上发生反射，其反射光线的反向延长线会聚于一点
形成一个像，所以平面镜成像的原理是光的反射，故A正确，B错误；C．平面镜所成的像与物大小相等，所以演员靠近平面镜时像的大小不变，故C错误；
D．平面镜所成的像是实际光线的反向延长线会聚形成的，不能用光屏承接，所以是虚像，
故D错误。
故选A。

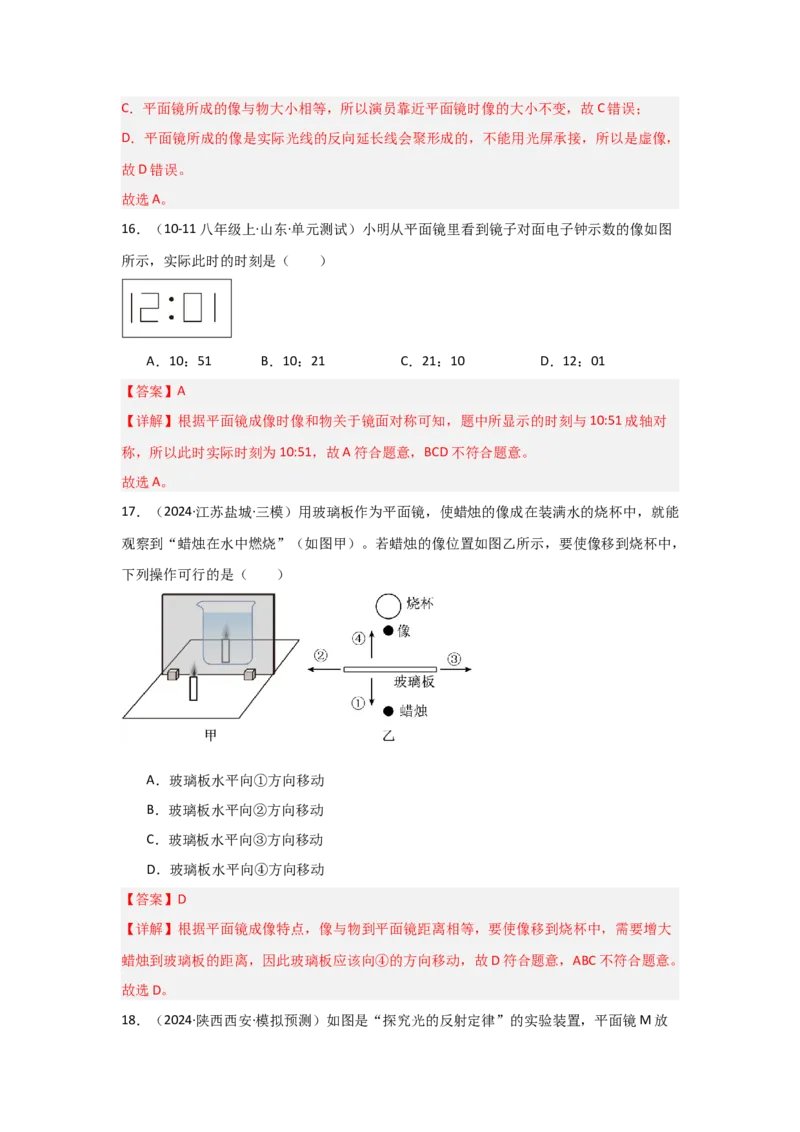

16．（10-11八年级上·山东·单元测试）小明从平面镜里看到镜子对面电子钟示数的像如图
所示，实际此时的时刻是（ ）
A．10：51 B．10：21 C．21：10 D．12：01
【答案】A
【详解】根据平面镜成像时像和物关于镜面对称可知，题中所显示的时刻与10:51成轴对
称，所以此时实际时刻为10:51，故A符合题意，BCD不符合题意。
故选A。
17．（2024·江苏盐城·三模）用玻璃板作为平面镜，使蜡烛的像成在装满水的烧杯中，就能
观察到“蜡烛在水中燃烧”（如图甲）。若蜡烛的像位置如图乙所示，要使像移到烧杯中，
下列操作可行的是（ ）
A．玻璃板水平向①方向移动
B．玻璃板水平向②方向移动
C．玻璃板水平向③方向移动
D．玻璃板水平向④方向移动
【答案】D
【详解】根据平面镜成像特点，像与物到平面镜距离相等，要使像移到烧杯中，需要增大
蜡烛到玻璃板的距离，因此玻璃板应该向④的方向移动，故D符合题意，ABC不符合题意。
故选D。

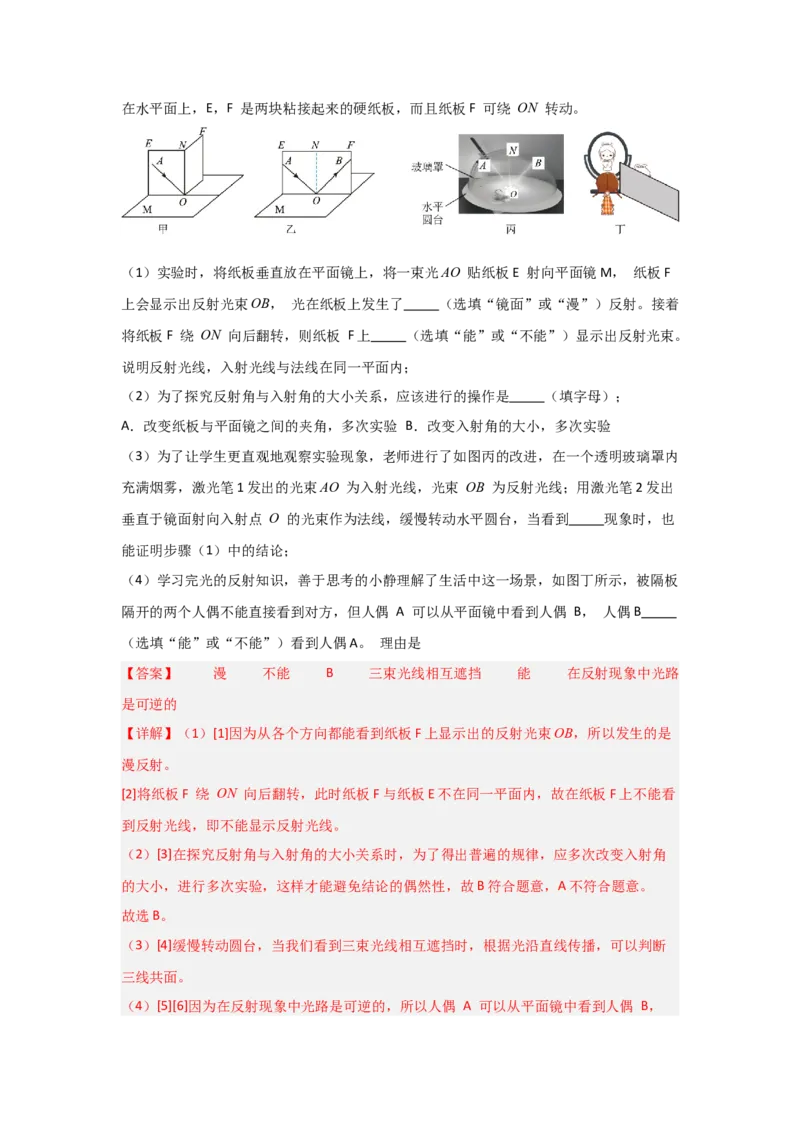

18．（2024·陕西西安·模拟预测）如图是“探究光的反射定律”的实验装置，平面镜M放在水平面上，E，F 是两块粘接起来的硬纸板，而且纸板F 可绕 ON 转动。
（1）实验时，将纸板垂直放在平面镜上，将一束光AO 贴纸板E 射向平面镜M， 纸板F
上会显示出反射光束OB， 光在纸板上发生了 （选填“镜面”或“漫”）反射。接着
将纸板F 绕 ON 向后翻转，则纸板 F上 （选填“能”或“不能”）显示出反射光束。
说明反射光线，入射光线与法线在同一平面内；
（2）为了探究反射角与入射角的大小关系，应该进行的操作是 （填字母）；
A．改变纸板与平面镜之间的夹角，多次实验 B．改变入射角的大小，多次实验
（3）为了让学生更直观地观察实验现象，老师进行了如图丙的改进，在一个透明玻璃罩内
充满烟雾，激光笔1发出的光束AO 为入射光线，光束 OB 为反射光线；用激光笔2发出
垂直于镜面射向入射点 O 的光束作为法线，缓慢转动水平圆台，当看到 现象时，也
能证明步骤（1）中的结论；
（4）学习完光的反射知识，善于思考的小静理解了生活中这一场景，如图丁所示，被隔板
隔开的两个人偶不能直接看到对方，但人偶 A 可以从平面镜中看到人偶 B， 人偶B
（选填“能”或“不能”）看到人偶A。 理由是
【答案】 漫 不能 B 三束光线相互遮挡 能 在反射现象中光路
是可逆的
【详解】（1）[1]因为从各个方向都能看到纸板F上显示出的反射光束OB，所以发生的是
漫反射。
[2]将纸板F 绕 ON 向后翻转，此时纸板F与纸板E不在同一平面内，故在纸板F上不能看
到反射光线，即不能显示反射光线。
（2）[3]在探究反射角与入射角的大小关系时，为了得出普遍的规律，应多次改变入射角
的大小，进行多次实验，这样才能避免结论的偶然性，故B符合题意，A不符合题意。
故选B。
（3）[4]缓慢转动圆台，当我们看到三束光线相互遮挡时，根据光沿直线传播，可以判断
三线共面。
（4）[5][6]因为在反射现象中光路是可逆的，所以人偶 A 可以从平面镜中看到人偶 B，人偶B也能从平面镜中看到人偶A。
19．（2023·辽宁本溪·二模）小明在探究“平面镜成像特点”时，利用如图甲所示器材进行
了以下操作：
（1）把点燃的蜡烛A放在与水平桌面垂直的玻璃板前，在玻璃板后面放一支 （填
“点燃”或“没点燃”）的蜡烛B，移动B，发现A烛焰的像出现在B“身上”，如图甲所
示，说明他在器材选择上存在的问题是 ；
（2）改进器材后，多次改变蜡烛 （填“A”或“B”）的位置，并移动另一支蜡烛，确
定每次像的位置，将玻璃板及每次物和像的位置记录在玻璃板下面的白纸上，连接物和对
应的像点，如图乙所示，由此可得出的结论是： ，且它们的连线与镜面 ；
（3）小明想确定家中穿衣镜成像的反射面，他将笔尖紧贴镜面A，如图丙所示，发现笔尖
的像与笔尖之间有一段距离，说明 （填“A”或“B”）是反射面。
【答案】 没点燃 两只蜡烛大小不同 A 像到平面镜的距离等于物到平
面镜的距离 垂直 B
【详解】（1）[1]一支蜡烛放在玻璃板前面并点燃，另一支放在玻璃板后面，不需要点燃，
若点燃，则不易区分B和A的像。
[2]如甲所示，蜡烛B比蜡烛A的像大，说明两只蜡烛大小不相同。
（2）[3]为了使实验结果更具普遍性，应多次改变蜡烛A的位置，并移动蜡烛B，确定像的
位置。
[4][5]图乙中，像距等于物距，且像与物的连线与平面镜垂直，故可得出结论：像到平面镜
的距离等于物到平面镜的距离，且它们的连线与镜面垂直。
（3）[6]平面镜所成的像与物关于平面镜对称，发现笔尖的像与笔尖之间有一段距离，说
明B是反射面。

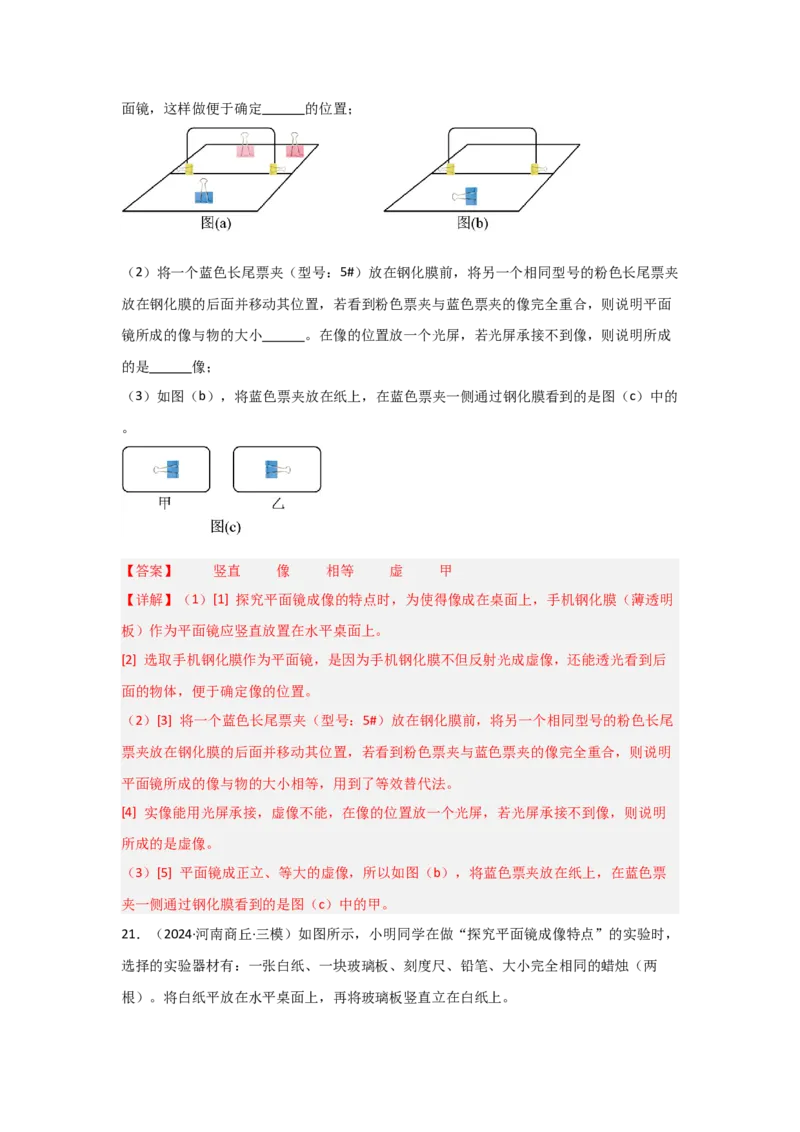

20．（2024·辽宁·中考真题）某同学探究平面镜成像的特点。
（1）如图（a），在水平桌面上铺一张纸，纸上 放置一块手机钢化膜（薄透明板）
作为平面镜。沿着钢化膜在纸上画一条直线，代表平面镜的位置。选取手机钢化膜作为平面镜，这样做便于确定 的位置；
（2）将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾票夹
放在钢化膜的后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明平面
镜所成的像与物的大小 。在像的位置放一个光屏，若光屏承接不到像，则说明所成
的是 像；
（3）如图（b），将蓝色票夹放在纸上，在蓝色票夹一侧通过钢化膜看到的是图（c）中的
。
【答案】 竖直 像 相等 虚 甲
【详解】（1）[1] 探究平面镜成像的特点时，为使得像成在桌面上，手机钢化膜（薄透明
板）作为平面镜应竖直放置在水平桌面上。
[2] 选取手机钢化膜作为平面镜，是因为手机钢化膜不但反射光成虚像，还能透光看到后
面的物体，便于确定像的位置。
（2）[3] 将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾
票夹放在钢化膜的后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明
平面镜所成的像与物的大小相等，用到了等效替代法。
[4] 实像能用光屏承接，虚像不能，在像的位置放一个光屏，若光屏承接不到像，则说明
所成的是虚像。
（3）[5] 平面镜成正立、等大的虚像，所以如图（b），将蓝色票夹放在纸上，在蓝色票
夹一侧通过钢化膜看到的是图（c）中的甲。

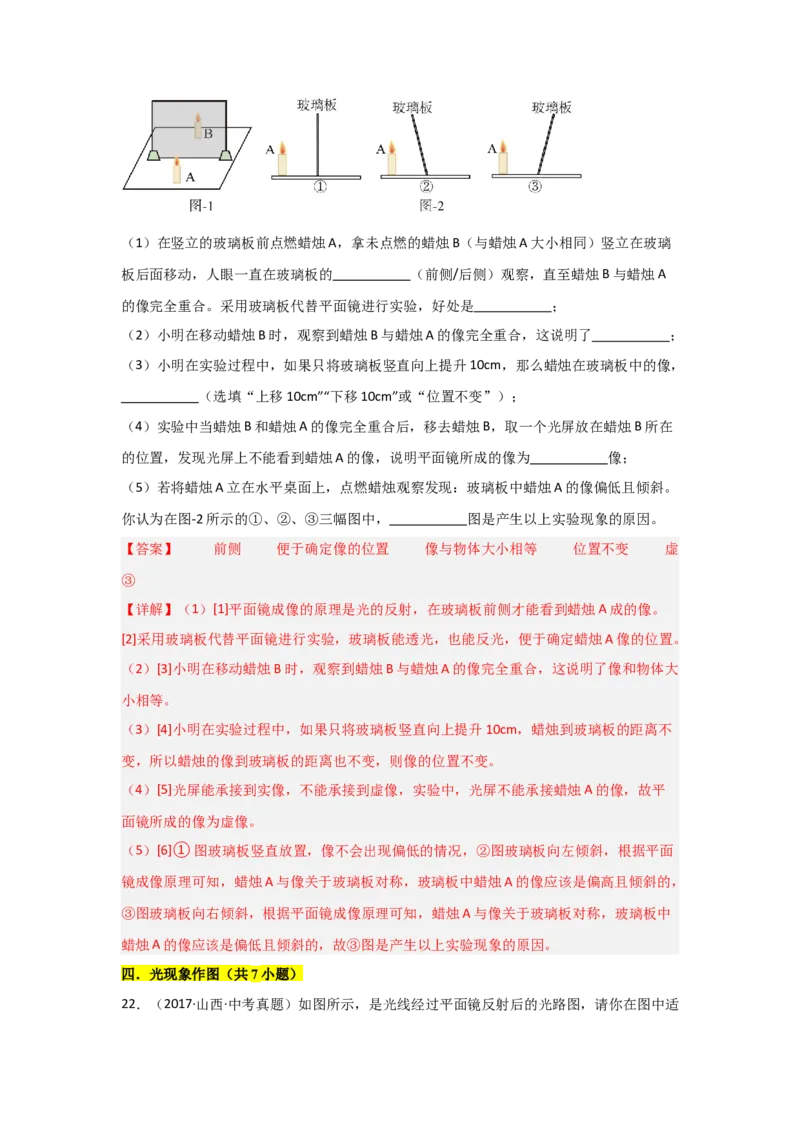

21．（2024·河南商丘·三模）如图所示，小明同学在做“探究平面镜成像特点”的实验时，
选择的实验器材有：一张白纸、一块玻璃板、刻度尺、铅笔、大小完全相同的蜡烛（两
根）。将白纸平放在水平桌面上，再将玻璃板竖直立在白纸上。（1）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B（与蜡烛A大小相同）竖立在玻璃
板后面移动，人眼一直在玻璃板的 （前侧/后侧）观察，直至蜡烛B与蜡烛A
的像完全重合。采用玻璃板代替平面镜进行实验，好处是 ；
（2）小明在移动蜡烛B时，观察到蜡烛B与蜡烛A的像完全重合，这说明了 ；
（3）小明在实验过程中，如果只将玻璃板竖直向上提升10cm，那么蜡烛在玻璃板中的像，
（选填“上移10cm”“下移10cm”或“位置不变”）；
（4）实验中当蜡烛B和蜡烛A的像完全重合后，移去蜡烛B，取一个光屏放在蜡烛B所在
的位置，发现光屏上不能看到蜡烛A的像，说明平面镜所成的像为 像；
（5）若将蜡烛A立在水平桌面上，点燃蜡烛观察发现：玻璃板中蜡烛A的像偏低且倾斜。
你认为在图-2所示的①、②、③三幅图中， 图是产生以上实验现象的原因。
【答案】 前侧 便于确定像的位置 像与物体大小相等 位置不变 虚
③
【详解】（1）[1]平面镜成像的原理是光的反射，在玻璃板前侧才能看到蜡烛A成的像。
[2]采用玻璃板代替平面镜进行实验，玻璃板能透光，也能反光，便于确定蜡烛A像的位置。
（2）[3]小明在移动蜡烛B时，观察到蜡烛B与蜡烛A的像完全重合，这说明了像和物体大
小相等。
（3）[4]小明在实验过程中，如果只将玻璃板竖直向上提升10cm，蜡烛到玻璃板的距离不
变，所以蜡烛的像到玻璃板的距离也不变，则像的位置不变。
（4）[5]光屏能承接到实像，不能承接到虚像，实验中，光屏不能承接蜡烛A的像，故平
面镜所成的像为虚像。
（5）[6]①图玻璃板竖直放置，像不会出现偏低的情况，②图玻璃板向左倾斜，根据平面
镜成像原理可知，蜡烛A与像关于玻璃板对称，玻璃板中蜡烛A的像应该是偏高且倾斜的，
③图玻璃板向右倾斜，根据平面镜成像原理可知，蜡烛A与像关于玻璃板对称，玻璃板中
蜡烛A的像应该是偏低且倾斜的，故③图是产生以上实验现象的原因。
四．光现象作图（共7小题）

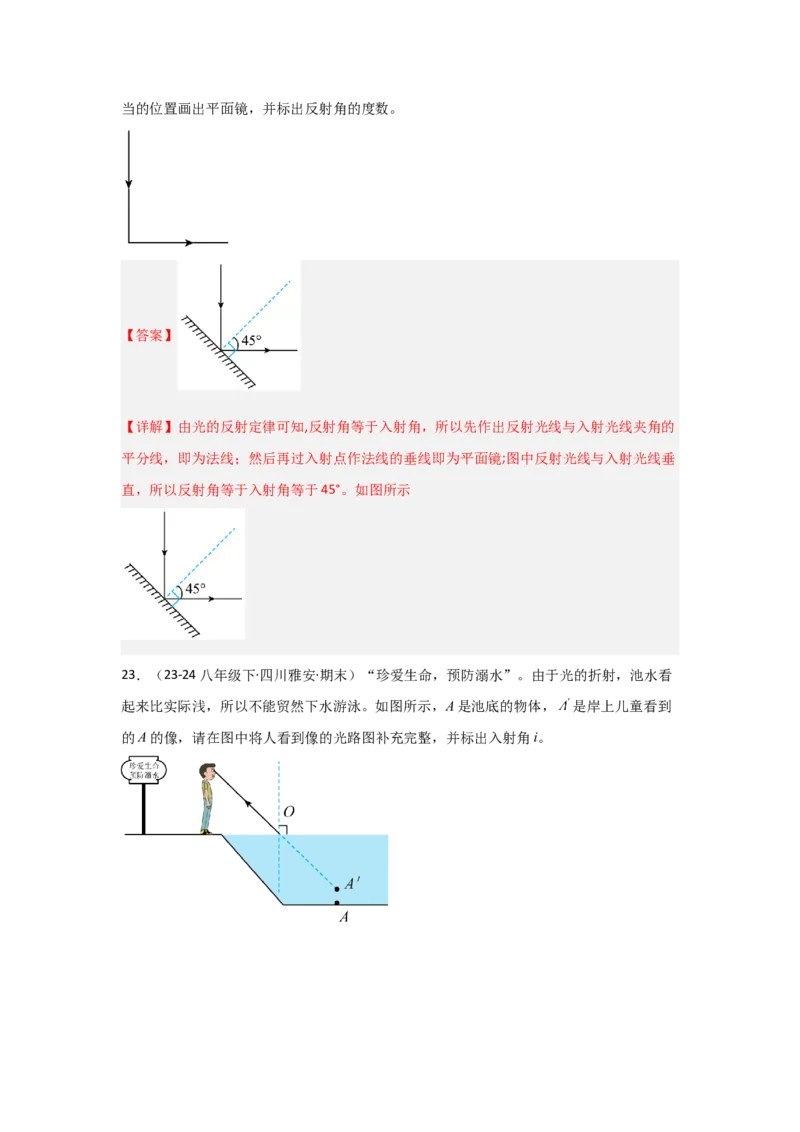

22．（2017·山西·中考真题）如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数。
【答案】
【详解】由光的反射定律可知,反射角等于入射角，所以先作出反射光线与入射光线夹角的
平分线，即为法线；然后再过入射点作法线的垂线即为平面镜;图中反射光线与入射光线垂
直，所以反射角等于入射角等于45°。如图所示

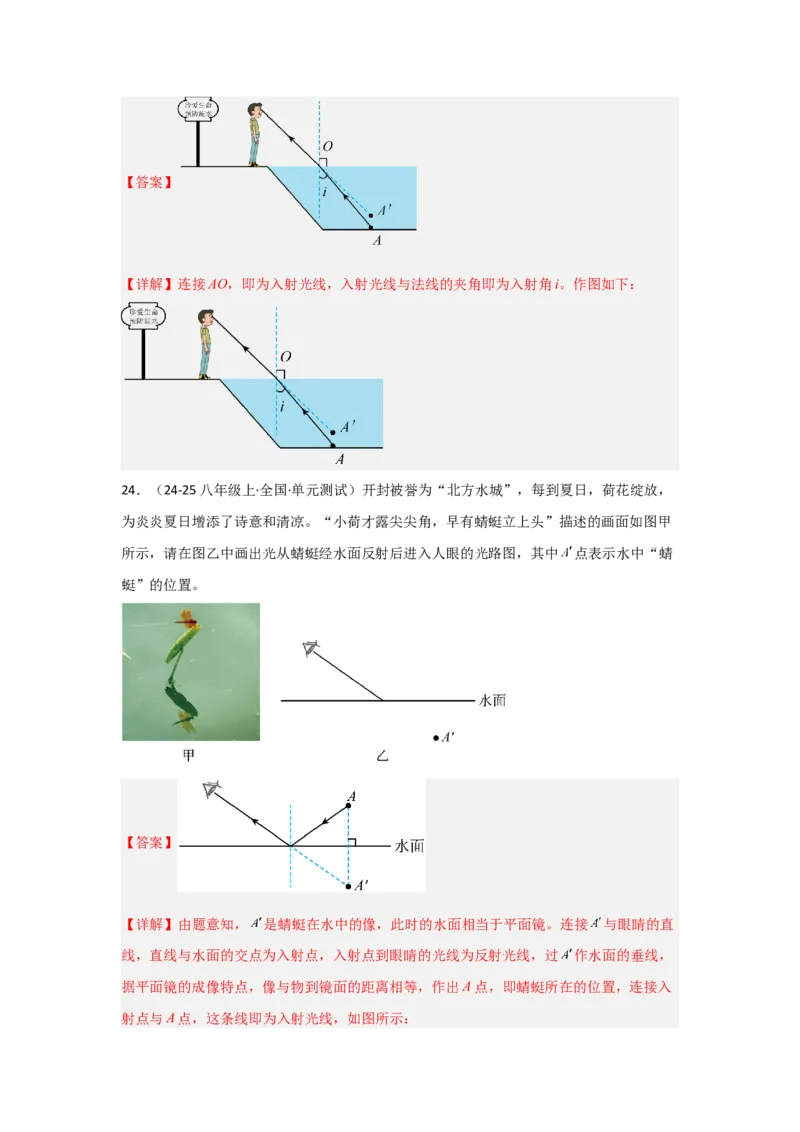

23．（23-24八年级下·四川雅安·期末）“珍爱生命，预防溺水”。由于光的折射，池水看
起来比实际浅，所以不能贸然下水游泳。如图所示，A是池底的物体， 是岸上儿童看到
的A的像，请在图中将人看到像的光路图补充完整，并标出入射角i。【答案】
【详解】连接AO，即为入射光线，入射光线与法线的夹角即为入射角i。作图如下：
24．（24-25八年级上·全国·单元测试）开封被誉为“北方水城”，每到夏日，荷花绽放，
为炎炎夏日增添了诗意和清凉。“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲
所示，请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中 点表示水中“蜻
蜓”的位置。
【答案】
【详解】由题意知， 是蜻蜓在水中的像，此时的水面相当于平面镜。连接 与眼睛的直
线，直线与水面的交点为入射点，入射点到眼睛的光线为反射光线，过 作水面的垂线，
据平面镜的成像特点，像与物到镜面的距离相等，作出A点，即蜻蜓所在的位置，连接入

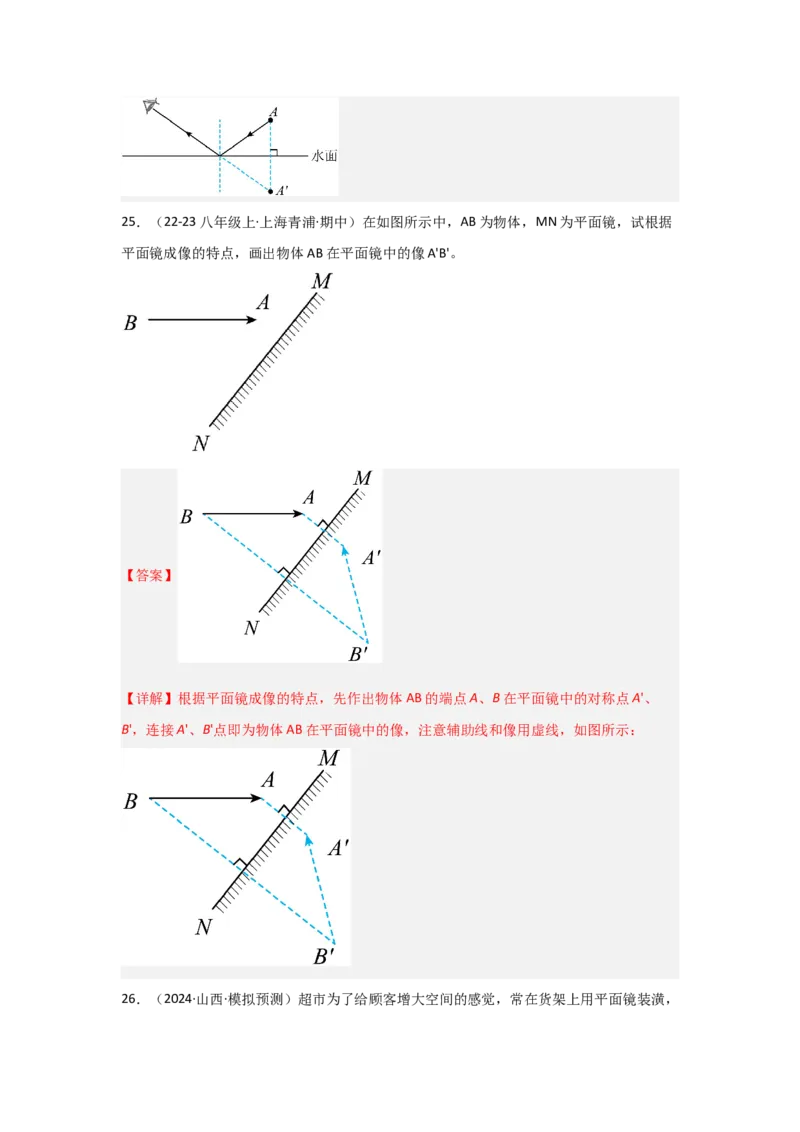

射点与A点，这条线即为入射光线，如图所示：25．（22-23八年级上·上海青浦·期中）在如图所示中，AB为物体，MN为平面镜，试根据
平面镜成像的特点，画出物体AB在平面镜中的像A'B'。
【答案】
【详解】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A'、
B'，连接A'、B'点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

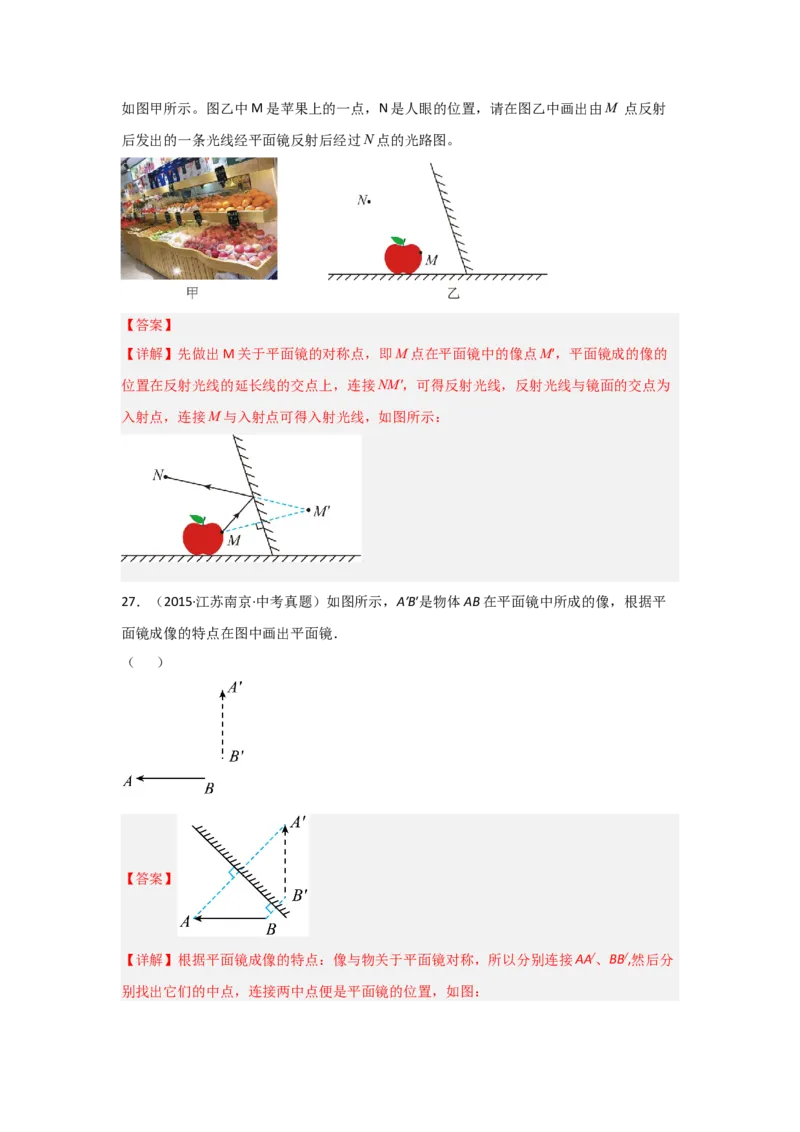

26．（2024·山西·模拟预测）超市为了给顾客增大空间的感觉，常在货架上用平面镜装潢，如图甲所示。图乙中M是苹果上的一点，N是人眼的位置，请在图乙中画出由M 点反射
后发出的一条光线经平面镜反射后经过N点的光路图。
【答案】
【详解】先做出M关于平面镜的对称点，即M点在平面镜中的像点M′，平面镜成的像的
位置在反射光线的延长线的交点上，连接NM′，可得反射光线，反射光线与镜面的交点为
入射点，连接M与入射点可得入射光线，如图所示：

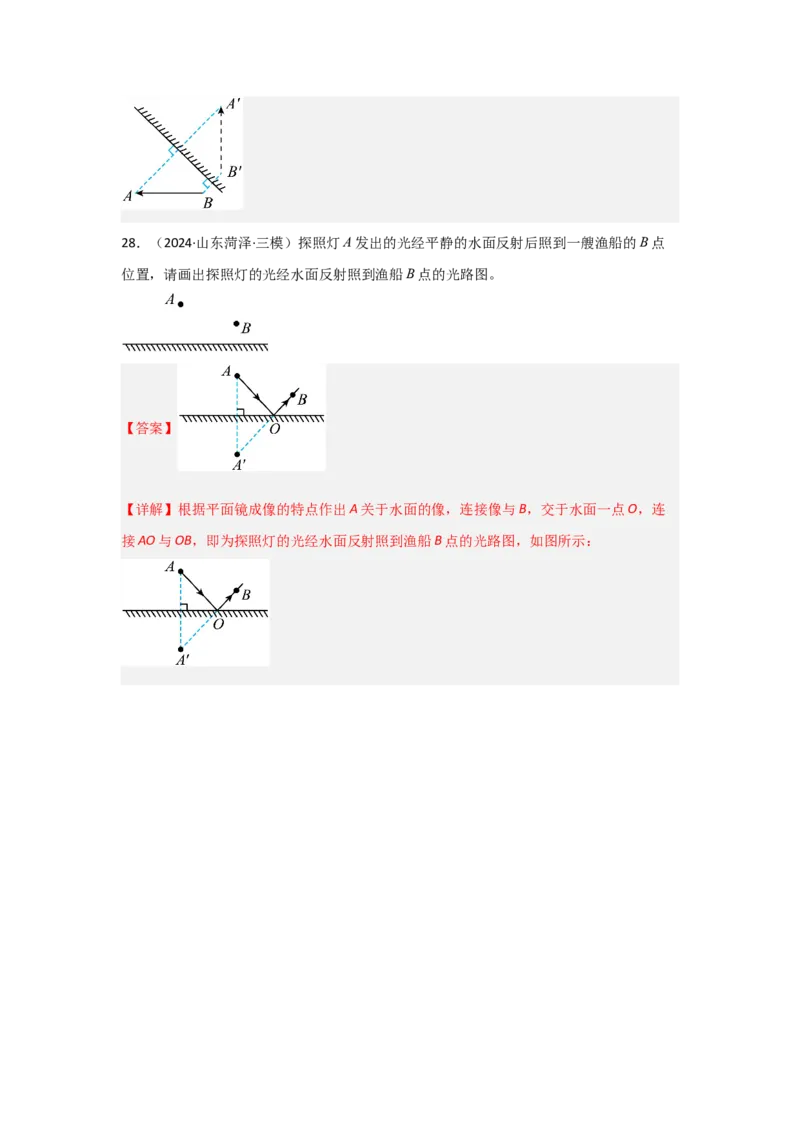

27．（2015·江苏南京·中考真题）如图所示，A′B′是物体AB在平面镜中所成的像，根据平
面镜成像的特点在图中画出平面镜．
（ ）
【答案】
【详解】根据平面镜成像的特点：像与物关于平面镜对称，所以分别连接AA/、BB/,然后分
别找出它们的中点，连接两中点便是平面镜的位置，如图：28．（2024·山东菏泽·三模）探照灯A发出的光经平静的水面反射后照到一艘渔船的B点
位置，请画出探照灯的光经水面反射照到渔船B点的光路图。
【答案】
【详解】根据平面镜成像的特点作出A关于水面的像，连接像与B，交于水面一点O，连
接AO与OB，即为探照灯的光经水面反射照到渔船B点的光路图，如图所示：
