2024-2025学年八年级物理上册单元测试卷（人教版）
第四章 光现象 （A卷•单元套卷）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版八年级上册第4章。
第Ⅰ卷 选择题

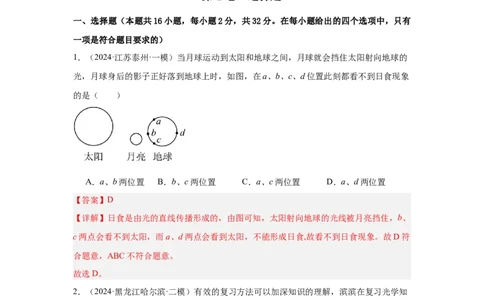

一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）
1．（2024·江苏泰州·一模）当月球运动到太阳和地球之间，月球就会挡住太阳射向地球的
光，月球身后的影子正好落到地球上时，如图，在a、b、c、d位置此刻都看不到日食现象
的是（ ）
A．a、b两位置 B．b、c两位置 C．a、c两位置 D．a、d两位置
【答案】D
【详解】日食是由光的直线传播形成的，由图可知，太阳射向地球的光线被月亮挡住，b、
c两点会看不到太阳，而a、d两点会看到太阳，不能形成日食,故看不到日食现象。故D符
合题意，ABC不符合题意。
故选D。
2．（2024·黑龙江哈尔滨·二模）有效的复习方法可以加深知识的理解，滨滨在复习光学知
识时绘制了如图所示的思维导图，其中有错误的一个选项是（ ）A．A B．B C．C D．D

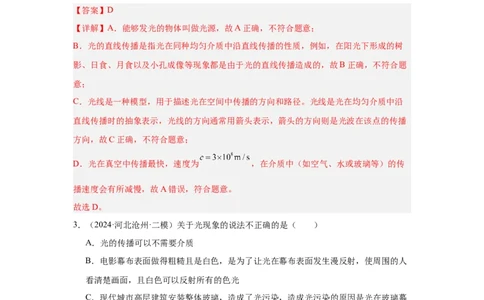

【答案】D
【详解】A．能够发光的物体叫做光源，故A正确，不符合题意；
B．光的直线传播是指光在同种均匀介质中沿直线传播的性质，例如，在阳光下形成的树
影、日食、月食以及小孔成像等现象都是由于光的直线传播造成的，故B正确，不符合题
意；
C．光线是一种模型，用于描述光在空间中传播的方向和路径。光线是光在均匀介质中沿
直线传播时的抽象表示，光线的方向通常用箭头表示，箭头的方向则是光波在该点的传播
方向，故C正确，不符合题意；
D．光在真空中传播最快，速度为 ，在介质中（如空气、水或玻璃等）的传
播速度会有所减慢，故A错误，符合题意。
故选D。
3．（2024·河北沧州·二模）关于光现象的说法不正确的是（ ）
A．光的传播可以不需要介质
B．电影幕布表面做得粗糙且是白色，是为了让光在幕布表面发生漫反射，使周围的人
看清楚画面，且白色可以反射所有的色光
C．现代城市高层建筑安装整体玻璃，造成了光污染，造成光污染的原因是光在玻璃幕
墙上发生了镜面反射
D．镜面反射都遵循光的反射定律，漫反射不遵循光的反射定律
【答案】D
【详解】A．光可以在真空中传播，光的传播不需要介质，故A正确，不符合题意；
B．电影幕布表面做得粗糙且是白色，是因为在幕布表面发生漫反射，将光线反射到各个
方向，使周围的人看清楚画面，且白色可以反射所有的色光，故B正确，不符合题意；
C．现代城市高层建筑安装整体玻璃，造成了光污染，这是因为光在光滑的玻璃表面发生镜面反射，故C正确，不符合题意；
D．镜面反射和漫反射都是光的反射现象，都遵循光的反射定律，故D错误，符合题意。
故选D。
4．（23-24七年级下·广东东莞·阶段练习）入射光线与平面镜的夹角是55°，保持入射光线
不动，则反射光线跟入射光线的夹角是（ ）
A．50° B．55° C．70° D．110°
【答案】C
【详解】入射角是入射光线与法线的夹角，法线与平面镜垂直，因此当入射光线与平面镜
的夹角是55°，入射角为35°，反射角等于入射角，也为35°，反射光线跟入射光线的夹角
等于入射角和反射角之和，因此为70°。
故选C。

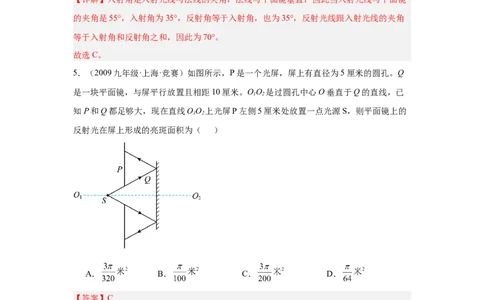

5．（2009九年级·上海·竞赛）如图所示，P是一个光屏，屏上有直径为5厘米的圆孔。Q
是一块平面镜，与屏平行放置且相距10厘米。OO 是过圆孔中心O垂直于Q的直线，已
1 2
知P和Q都足够大，现在直线OO 上光屏P左侧5厘米处放置一点光源S，则平面镜上的
1 2
反射光在屏上形成的亮斑面积为（ ）
A． B． C． D．
【答案】C

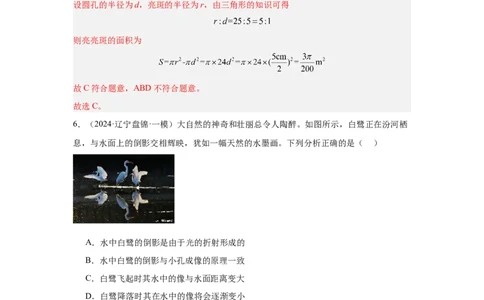

【详解】作出光的传播路线图，如图所示设圆孔的半径为d，亮斑的半径为r，由三角形的知识可得
则亮亮斑的面积为
故C符合题意，ABD不符合题意。
故选C。
6．（2024·辽宁盘锦·一模）大自然的神奇和壮丽总令人陶醉。如图所示，白鹭正在汾河栖
息，与水面上的倒影交相辉映，犹如一幅天然的水墨画。下列分析正确的是（ ）
A．水中白鹭的倒影是由于光的折射形成的
B．水中白鹭的倒影与小孔成像的原理一致
C．白鹭飞起时其水中的像与水面距离变大
D．白鹭降落时其在水中的像将会逐渐变小
【答案】C
【详解】A．水中白鹭的倒影与平面镜成像原理相同，是由于光的反射形成的，故A错误；
B．倒影形成的原理是光的反射，小孔成像的原理是光的直线传播，故B错误；
C．平面镜成像时，像与物到平面镜的距离相等，白鹭起飞时，到水面的距离变大，所以
它的像与水面的距离也变大，故C正确；
D．平面镜成像时，像与物大小相等，故白鹭降落时其在水中的像的大小不变，所以故D
错误。故选C。
7．（2024·山东临沂·三模）2023年8月15日上午，泰山上空出现一片色彩绚丽的“彩虹
云”，美的难以形容。下列光现象，与“彩虹云”成因相同的是（ ）
A． 手影游戏 B． 日环食
C． 水面的“折筷” D． 耀
眼的幕墙
【答案】C
【详解】泰山上空出现一片色彩绚丽的“彩虹云”时光的色散现象，其实质是光的折射；
A．手影游戏是手挡住光线形成的暗影区，是光的直线传播形成的，故A不符合题意；
B．日环食是月亮挡住射向地球的太阳光形成的，是光的直线传播形成的，故B不符合题
意；
C．水面的“折筷”，是筷子反射的光线由水中射入空气时发生折射，折射角大于入射角
形成的，是光的折射现象，故C符合题意；
D．耀眼的幕墙，是太阳光照射在墙面发生镜面反射形成的，是光的反射现象，故D不符
合题意。
故选C。
8．（2024·宁夏吴忠·二模）沈括在《梦溪笔谈》中关于“海市蜃楼”的记载：登州海中，
时有云气，如宫室、台……冠盖，历历可见，谓之“海市”。下列现象与其形成原理相同
的是（ ）
A．小孔成像 B．水中倒影
C．立竿见影 D．潭深疑水浅
【答案】D
【详解】海市蜃楼是一种因光的折射而形成的自然现象，是地球上物体反射的光经
大气折射而形成的虚像。A．小孔成像是由于光在同种均匀介质中沿直线传播，通过小孔后，在光屏上形成
倒立的实像，故A不符合题意；
B．水中倒影是平面镜成像的一种，是由于光的反射形成的。当光线照射到水面上
时，水面会像一个平面镜一样反射光线，形成物体的虚像，故B不符合题意；
C．立竿见影是由于光在同种均匀介质中沿直线传播，当光线遇到不透明的物体
（如竹竿）时，会在其后面形成一个没有光线照射的黑暗区域，即影子，故C不符
合题意；
D．潭深疑水浅是由于光的折射造成的。当光线从水中斜射入空气中时，由于光在
不同介质中的传播速度不同，光线会发生偏折，使得我们看到的物体位置比实际位
置要高。因此，当我们看到潭底时，会感觉潭底比实际要浅。故D符合题意。
故选D。
9．（2024·重庆南川·模拟预测）如图所示光现象，由于光的折射形成的是（ ）
A． 树底下的光斑 B． 看镜子中的自己
C． 水面中高楼的倒影D． 雨后天空中的彩虹
【答案】D
【详解】A．树底下的光斑，这是小孔成像现象。小孔成像是由光的直线传播形成的，故
A不符合题意；
B．看镜子中的自己，这是平面镜成像现象。平面镜成像是由光的反射形成的，故B不符
合题意；
C．水面中高楼的倒影，属于平面镜成像现象，是由光的反射形成的。故C不符合题意；
D．雨后天空中的彩虹，这是光的色散现象。当阳光穿过雨后悬浮在空气中的小水滴时发
生折射，光线会被分解成不同颜色的光，形成彩虹。故D符合题意。故选D。
10．（2024·陕西西安·模拟预测）下图中，属于光的反射现象的是（ ）
A．壶口瀑布上空“霓虹戏水”的奇观
B．敦煌的熔盐塔式光热电站，利用大规模阵列抛物镜面收集太阳能
C．清晨的树林，一束束阳光透过树叶
D．2024年全球唯一一次的“日全食现象”
【答案】B
【详解】A．壶口瀑布上空“霓虹戏水”的奇观，即瀑布上方出现“彩虹”，是光的色散
现象，故A不符合题意；
B．敦煌的熔盐塔式光热电站，利用大规模阵列抛物镜面收集太阳能，把太阳光经镜面反
射到目标位置，这是利用光的反射现象，故B符合题意；
C．清晨的树林，一束束阳光透过树叶，在地面上产生光斑，这是光沿直线传播的结果，
故C不符合题意；
D．2024年全球唯一一次的“日全食现象”，日食是月球运行在地球和太阳之间，月球挡
住了射向地球的太阳光，这是光沿直线传播的结果，故D不符合题意。
故选B。
11．（22-23八年级上·上海青浦·期中）一条光线射到平面镜上，如果入射光线的方向保持
不变，转动平面镜的镜面10°，则反射光线跟入射光线恰成直角，则镜面转动前的入射角
可能是（ ）
A．35° B．10° C．45° D．90°
【答案】A
【详解】由于反射角等于入射角，当反射光线跟入射光线恰成直角时，入射角和反射角都
是45°，现在的入射角比原来改变了10°，故原来的入射角是
45°-10°=35°
或
45°+10°=55°
故A符合题意，BCD不符合题意。故选A。
12．（2007九年级·上海·竞赛）早在公元前305年，著名天文家埃拉托色尼就已经测量出
了地球的周长，与现代科学公认的地球周长的真实值相差不到0.1％。他在研究中发现，每
年夏至这天，塞恩城（今埃及阿斯旺）正午的太阳光正好直射到城内一口深井的底部，而
远在S千米以外的亚历山大城，夏至这天正午的太阳光却会使物体在地面上留下一条影子，
他测得太阳光方向与竖直方向之间的夹角为 °，由此得出地球的周长为（ ）
A． 千米
B． 千米
C． 千米
D． 千米
【答案】B
【详解】如图所示，太阳光线平行射向地球，每年夏至这天，塞恩城（今埃及阿斯旺）正
午的太阳光正好直射到城内一口深井的底部，而远在S千米以外的亚历山大城，夏至这天
正午的太阳光却会使物体在地面上留下一条影子，他测得太阳光方向与竖直方向之间的夹
角为 °。
设地球周长为 ，由几何关系可得
解得
千米
故选B。
13．（2024·内蒙古包头·中考真题）美丽的自然风光令人赏心悦目。如图，层峦叠嶂倒映
水中，倒影的形成蕴含的光学规律是（ ）A．光的直线传播 B．光的反射 C．光的折射 D．光的色散
【答案】B
【详解】平静的水面相当于平面镜，水中的倒影属于平面镜成像，是光的反射形成的虚像，
故ACD不符合题意，B符合题意。
故选B。
14．（23-24八年级下·北京延庆·期末）一束单色光从空气斜射入水中的情景如图所示，下
列说法中正确的是（ ）
A．BO是入射光，OA是反射光
B．AO是入射光，OC是折射光
C．∠AOM是入射角，∠NOC是折射角
D．光若沿CO入射，将沿OA和OB射出
【答案】B
【详解】AB．光从空气斜射入水中时，在水面处发生反射和折射，反射光线、折射光线都
与入射光线位于法线两侧，且反射角等于入射角。所以，AO是入射光线，OB是反射光线，
OC是折射光线，故A错误，B正确；
C．∠AOM是入射光线与水面的夹角，不是入射角，∠NOC是折射光线与水面的夹角，不
是折射角，故C错误；
D．根据光路可逆原理可知，光若沿CO入射，将沿OA射出，但是不会沿OB射出，故D
错误。
故选B。
15．（2024·甘肃临夏·中考真题）光——宇宙的使者。关于光现象的描述可以用光的折射
来解释的是（ ）A． 墙上呈现手的影子 B． 桥在水中的
倒影
C． 平面镜使太阳光聚集到同一位置D．
人看到鱼在水中的像
【答案】D
【详解】A．墙上呈现手的影子，是因为手挡住了光线形成的，说明光是沿直线传播的，
故A不符合题意；
B．桥在水中的倒影，类似于平面镜成像，由光的反射形成的，故B不符合题意；
C．平面镜使太阳光聚集到同一位置，平面镜对光的作用是发生发射，故C不符合题意；
D．人看到鱼在水中的像，是由鱼反射的光线经水面折射形成的靠上的虚像，故D符合题
意。
故选D。
16．（23-24八年级下·贵州铜仁·期末）防止溺水，时刻牢记。绝不随意下水，原因是人眼
看到的水底变浅了，实则很深，可能出现危险。下列现象中与水底看起来变浅成因相同的
是（ ）
A．立竿见影 B．以铜为镜 C．海市蜃楼 D．小孔成像【答案】C
【详解】在岸上看河水比实际上浅的原因是从河底射出的光在水面处发生折射，且水中的
入射角小于空气中的折射角，人眼认为光是沿直线传播的，沿着折射光看过去，觉得水底
很浅。
A．立竿见影，影子是因为光沿直线传播形成的，故A不符合题意；
B．以铜为镜是平面镜成像，是光的反射现象，故B不符合题意；
C．海市蜃楼是光在不均匀的空气中传播时发生折射形成，故C符合题意；
D．小孔成像是由于光沿直线传播形成的现象，故D不符合题意。
故选C。
二、多项选择题（本题共6小题，每小题4分，24分。在每小题给出的四个选项中，有多
个选项是符合题目要求的，选不全对得2分，选错得0分）
17．（23-24八年级下·河南周口·期末）如图所示，平面镜跟水平方向的夹角为α，一束入
射光线沿着跟水平方向垂直的方向射到平面镜的O点。现将平面镜绕过O点且垂直纸面的
轴转过θ角，反射光线跟入射光线之间的夹角为（ ）
A．2（θ+α） B． C．2（θ-α） D．2θ
【答案】AC
【详解】由题意知，平面镜跟水平方向的夹角为α，过O点作法线可知，此时入射角为α，
现将平面镜绕过O点且垂于纸面的轴顺时针转过θ角，则入射角为α+θ，由光的反射定律
可知，反射角也为α+θ，则反射光线跟入射光线之间的夹角为2（θ+α）；当将平面镜绕过
O点且垂于纸面的轴逆时针转过θ角，则入射角为α-θ或θ-α，由光的反射定律可知，反射
角也为α-θ或θ-α，则反射光线跟入射光线之间的夹角为2（α-θ）或2（θ-α）。故AC符合
题意，BD不符合题意。
故选AC。
18．（2024·贵州·一模）雨后天晴，天空中出现一道亮丽的彩虹，如图所示。下列有关彩
虹这一光学现象分析正确的是（ ）A．彩虹是由于光在空气中沿直线传播形成的
B．彩虹是一条彩色光带，说明太阳光是复色光
C．悬浮在空中的细小水珠为彩虹形成提供了条件
D．太阳光被分解形成彩虹时，不同色光的折射角不同
【答案】BCD
【详解】A．彩虹是光的色散现象，是由于光的折射形成的，故A错误；
BD．光的色散现象说明太阳光是复色光，但由于不同色光在水滴中折射角度不同，所以会
有多种色光，故BD正确；
C．太阳光通过悬浮在空气中细小的水珠折射后分成多种彩色光形成彩虹，故C正确。
故选BCD。
19．（2024·辽宁沈阳·模拟预测）小明在做“探究平面镜成像”的实验时。将一块玻璃板
竖直立在水平台上，再取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，在玻璃板
后移动蜡烛B使其与蜡烛A的像重合，并进行观察，如图所示，则此实验过程中分析不正
确的是（ ）
A．小明选择玻璃板代替平面镜进行实验，是为了使A的像更亮
B．他用到刻度尺是为了比较像与物的大小关系
C．实验中，若把蜡烛B也点燃，看到A的像不清楚
D．探究“像与物大小关系”实验中，B蜡烛代替的是A蜡烛的像
【答案】ABD
【详解】A．用玻璃板代替平面镜的目的是玻璃板不但能反射光成像，还能透过玻璃板看
到玻璃板后面的蜡烛，便于观察到所成的像的位置与物体的位置有何关系，故A错误，符
合题意；
B．所用刻度尺的作用是测量像与物到平面镜的距离，从而得出像与物到平面镜距离的关系，故B错误，符合题意；
C．若将蜡烛B点燃，则透过平面镜会观察到两个烛焰，不易确定像的位置，故将未点燃
的蜡烛移动，方便与点燃的蜡烛的像完全重合，故C正确，不符合题意；
D．探究“像与物大小关系”实验中，点燃蜡烛A，用未点燃的蜡烛B与蜡烛A的像重合，
若能完全重合说明蜡烛A与蜡烛A的像大小相等，故B蜡烛代替的是A蜡烛，故D错误，
符合题意。
故选ABD。

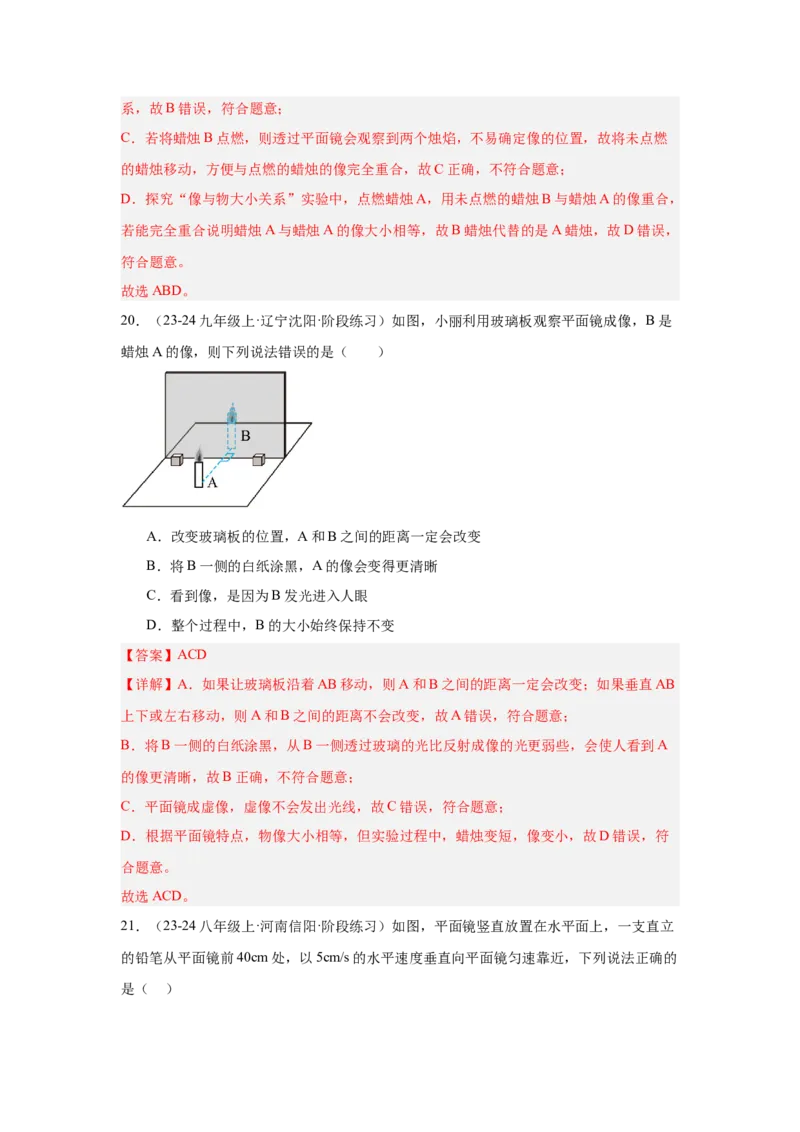

20．（23-24九年级上·辽宁沈阳·阶段练习）如图，小丽利用玻璃板观察平面镜成像，B是
蜡烛A的像，则下列说法错误的是（ ）
A．改变玻璃板的位置，A和B之间的距离一定会改变
B．将B一侧的白纸涂黑，A的像会变得更清晰
C．看到像，是因为B发光进入人眼
D．整个过程中，B的大小始终保持不变
【答案】ACD
【详解】A．如果让玻璃板沿着AB移动，则A和B之间的距离一定会改变；如果垂直AB
上下或左右移动，则A和B之间的距离不会改变，故A错误，符合题意；
B．将B一侧的白纸涂黑，从B一侧透过玻璃的光比反射成像的光更弱些，会使人看到A
的像更清晰，故B正确，不符合题意；
C．平面镜成虚像，虚像不会发出光线，故C错误，符合题意；
D．根据平面镜特点，物像大小相等，但实验过程中，蜡烛变短，像变小，故D错误，符
合题意。
故选ACD。

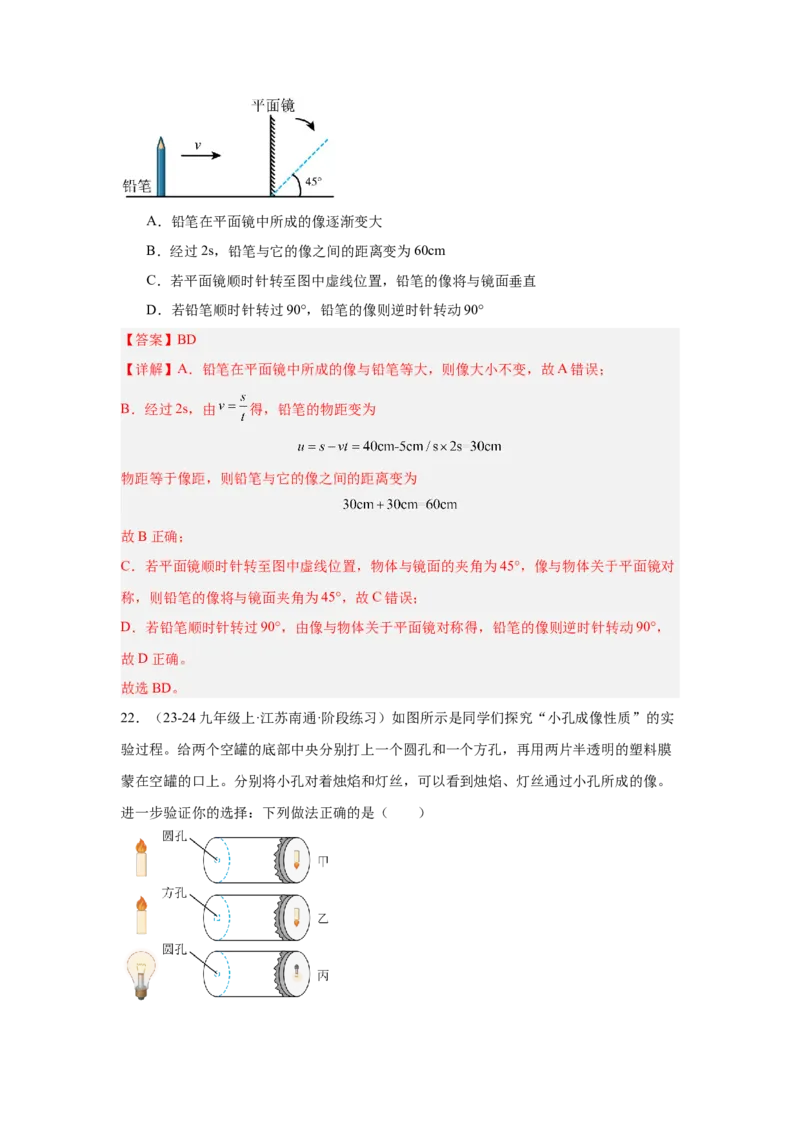

21．（23-24八年级上·河南信阳·阶段练习）如图，平面镜竖直放置在水平面上，一支直立
的铅笔从平面镜前40cm处，以5cm/s的水平速度垂直向平面镜匀速靠近，下列说法正确的
是（ ）A．铅笔在平面镜中所成的像逐渐变大
B．经过2s，铅笔与它的像之间的距离变为60cm
C．若平面镜顺时针转至图中虚线位置，铅笔的像将与镜面垂直
D．若铅笔顺时针转过90°，铅笔的像则逆时针转动90°
【答案】BD
【详解】A．铅笔在平面镜中所成的像与铅笔等大，则像大小不变，故A错误；
B．经过2s，由 得，铅笔的物距变为
物距等于像距，则铅笔与它的像之间的距离变为
故B正确；
C．若平面镜顺时针转至图中虚线位置，物体与镜面的夹角为45°，像与物体关于平面镜对
称，则铅笔的像将与镜面夹角为45°，故C错误；
D．若铅笔顺时针转过90°，由像与物体关于平面镜对称得，铅笔的像则逆时针转动90°，
故D正确。
故选BD。
22．（23-24九年级上·江苏南通·阶段练习）如图所示是同学们探究“小孔成像性质”的实
验过程。给两个空罐的底部中央分别打上一个圆孔和一个方孔，再用两片半透明的塑料膜
蒙在空罐的口上。分别将小孔对着烛焰和灯丝，可以看到烛焰、灯丝通过小孔所成的像。
进一步验证你的选择：下列做法正确的是（ ）A．多次改变小孔的形状，进一步验证小孔成像中成像特点与孔的形状的关系
B．多次改变物体的形状，进一步验证小孔成像中成像特点与物体形状的关系
C．保持蜡烛到小孔的距离不变，改变像到小孔的距离，多次实验观察成像特点
D．保持像到小孔的距离不变，改变蜡烛到小孔的距离，多次实验观察成像特点
【答案】CD
【详解】A．保持物体的形状不变、孔的大小不变，根据控制变量法知：多次改变小孔的
形状，进一步验证小孔成像中成像特点与孔的形状的关系，故A错误；
B．保持孔的形状和大小不变，根据控制变量法知：多次改变物体的形状，进一步验证小
孔成像中成像特点与物体形状的关系，故B错误；
C．保持蜡烛到小孔的距离不变，改变像到小孔的距离，即改变像距，多次实验观察成像
特点，故C正确；
D．保持像到小孔的距离不变，改变蜡烛到小孔的距离，即改变物距，多次实验观察成像
特点，故D正确。
故选CD。
第Ⅱ卷 非选择题
三、作图题（本题共4小题，每空4分，共16分）

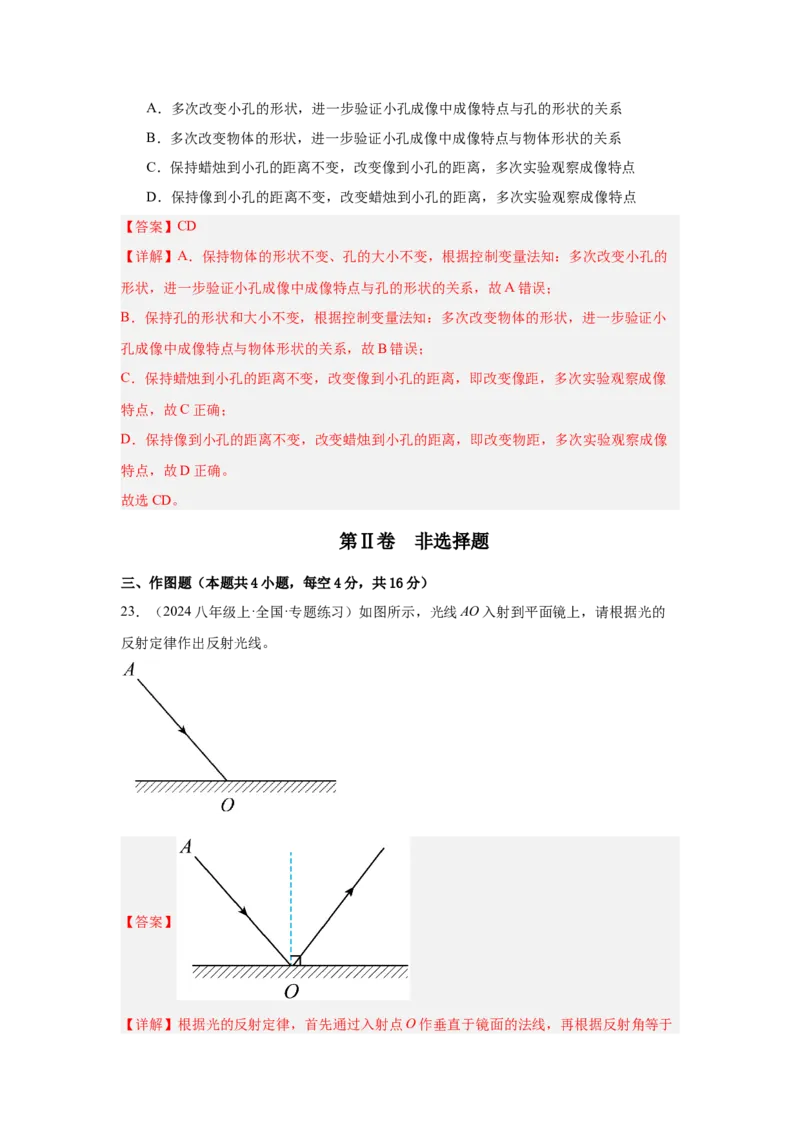

23．（2024八年级上·全国·专题练习）如图所示，光线AO入射到平面镜上，请根据光的
反射定律作出反射光线。
【答案】

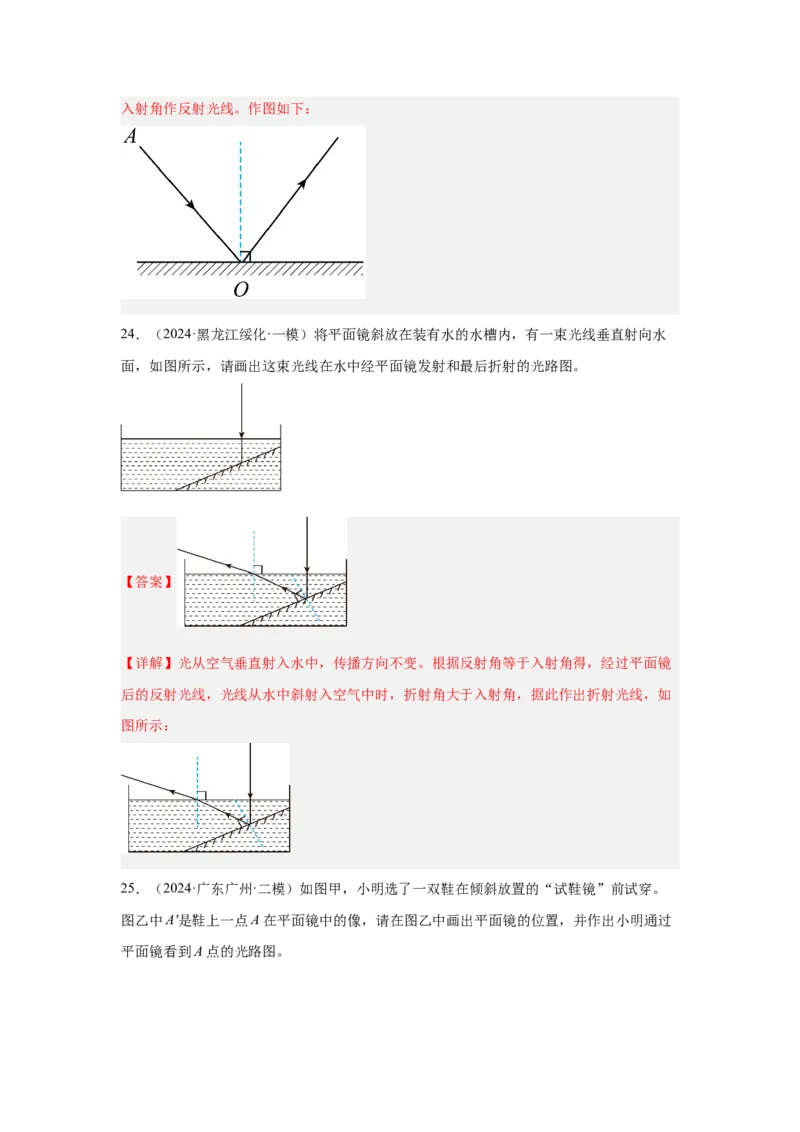

【详解】根据光的反射定律，首先通过入射点O作垂直于镜面的法线，再根据反射角等于入射角作反射光线。作图如下：
24．（2024·黑龙江绥化·一模）将平面镜斜放在装有水的水槽内，有一束光线垂直射向水
面，如图所示，请画出这束光线在水中经平面镜发射和最后折射的光路图。
【答案】
【详解】光从空气垂直射入水中，传播方向不变。根据反射角等于入射角得，经过平面镜
后的反射光线，光线从水中斜射入空气中时，折射角大于入射角，据此作出折射光线，如
图所示：

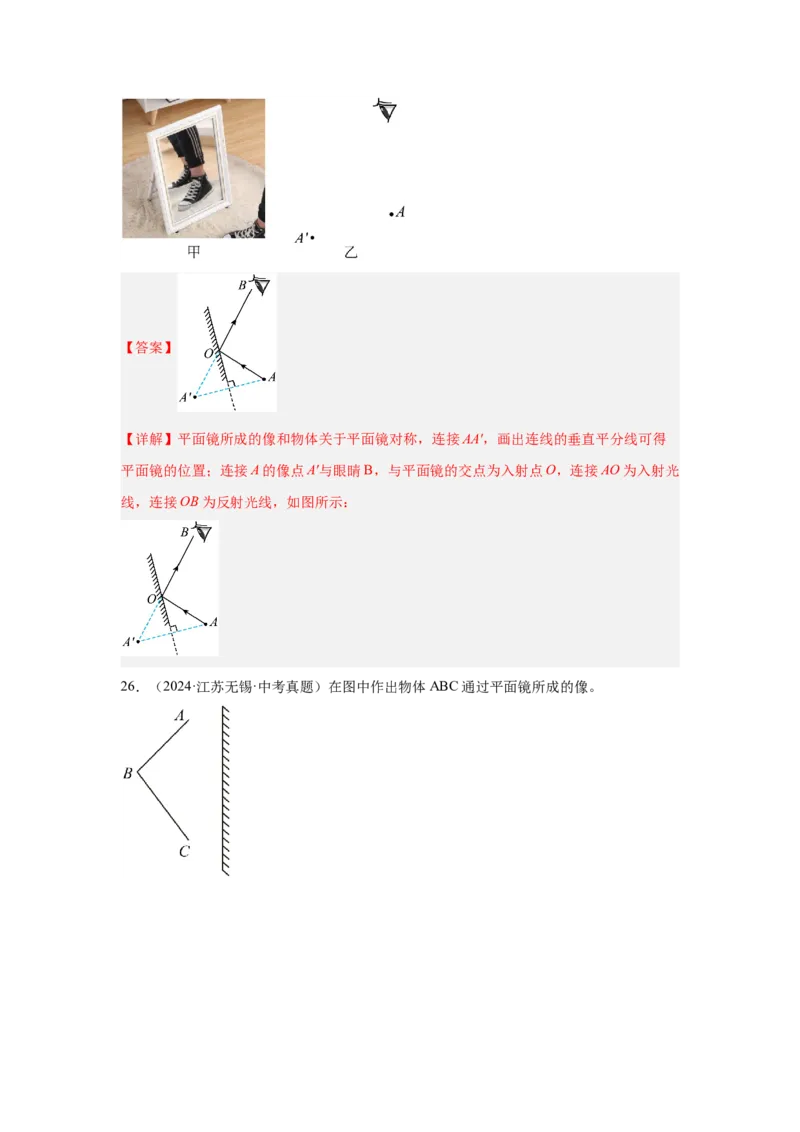

25．（2024·广东广州·二模）如图甲，小明选了一双鞋在倾斜放置的“试鞋镜”前试穿。
图乙中A′是鞋上一点A在平面镜中的像，请在图乙中画出平面镜的位置，并作出小明通过
平面镜看到A点的光路图。【答案】
【详解】平面镜所成的像和物体关于平面镜对称，连接AA′，画出连线的垂直平分线可得
平面镜的位置；连接A的像点A′与眼睛B，与平面镜的交点为入射点O，连接AO为入射光
线，连接OB为反射光线，如图所示：

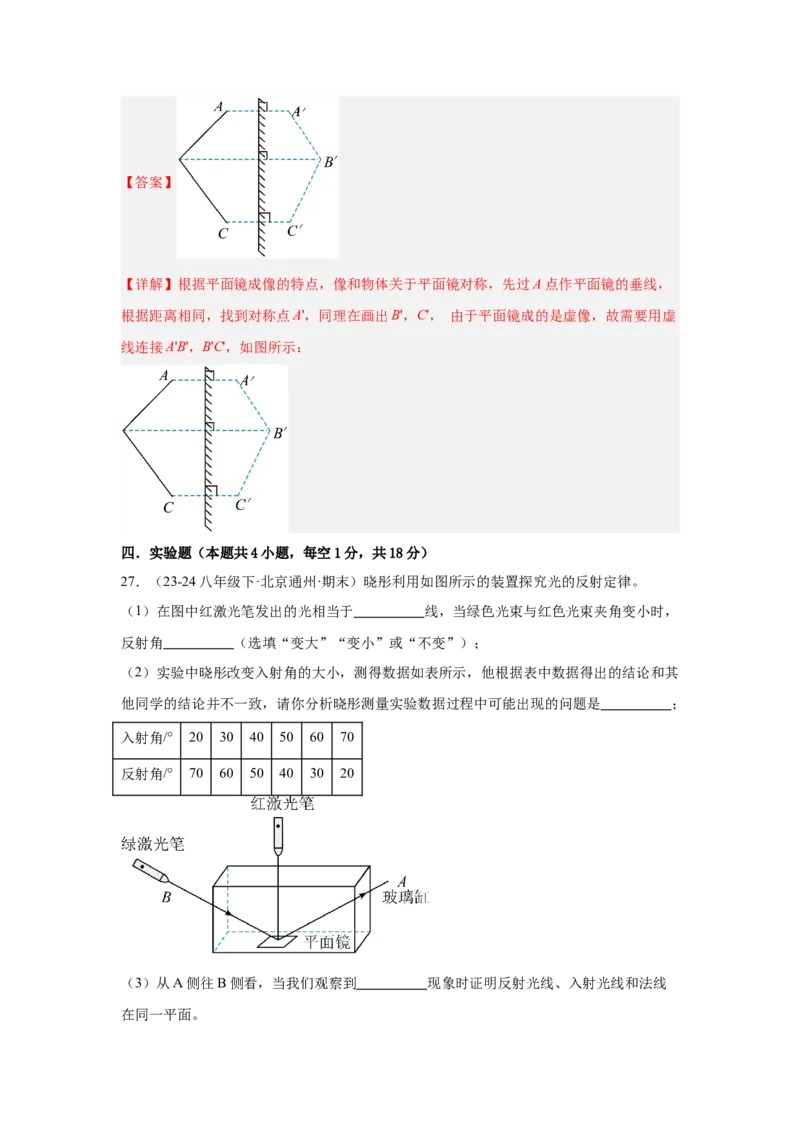

26．（2024·江苏无锡·中考真题）在图中作出物体ABC通过平面镜所成的像。【答案】
【详解】根据平面镜成像的特点，像和物体关于平面镜对称，先过A点作平面镜的垂线，
根据距离相同，找到对称点A'，同理在画出B'，C'， 由于平面镜成的是虚像，故需要用虚
线连接A'B'，B'C'，如图所示：
四．实验题（本题共4小题，每空1分，共18分）
27．（23-24八年级下·北京通州·期末）晓彤利用如图所示的装置探究光的反射定律。
（1）在图中红激光笔发出的光相当于 线，当绿色光束与红色光束夹角变小时，
反射角 （选填“变大”“变小”或“不变”）；
（2）实验中晓彤改变入射角的大小，测得数据如表所示，他根据表中数据得出的结论和其
他同学的结论并不一致，请你分析晓彤测量实验数据过程中可能出现的问题是 ；
入射角/° 20 30 40 50 60 70
反射角/° 70 60 50 40 30 20
（3）从A侧往B侧看，当我们观察到 现象时证明反射光线、入射光线和法线

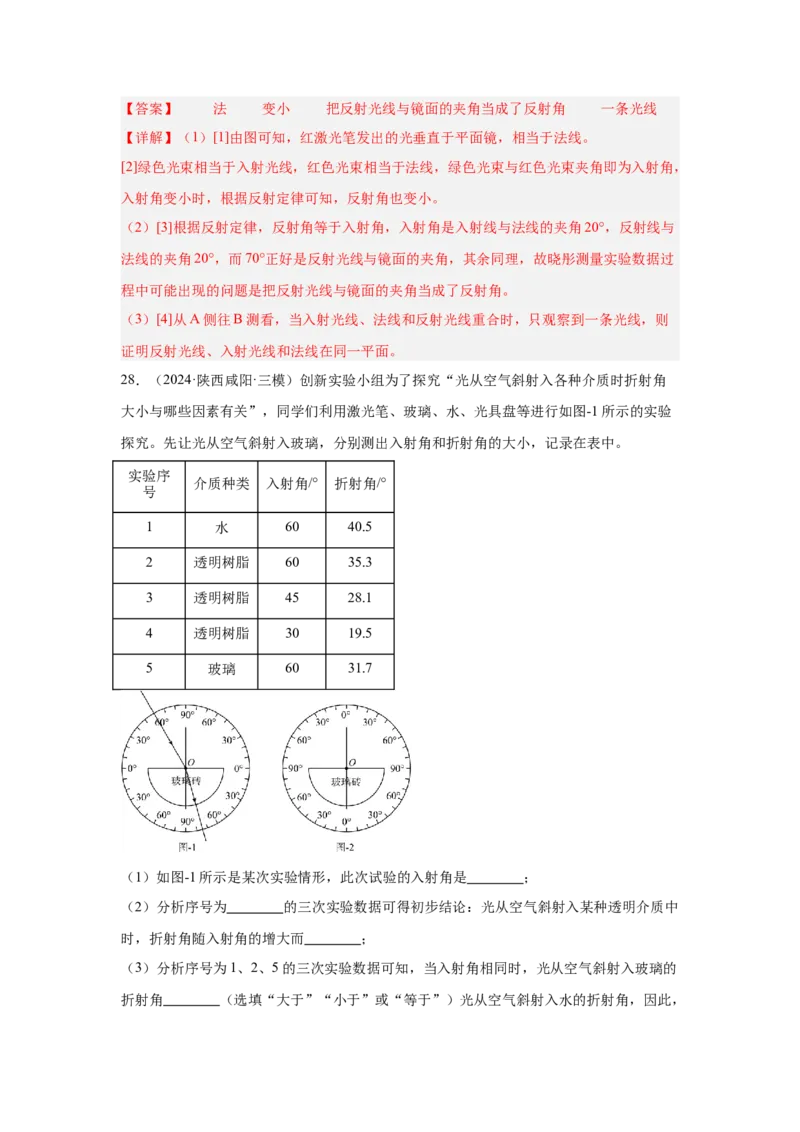

在同一平面。【答案】 法 变小 把反射光线与镜面的夹角当成了反射角 一条光线
【详解】（1）[1]由图可知，红激光笔发出的光垂直于平面镜，相当于法线。
[2]绿色光束相当于入射光线，红色光束相当于法线，绿色光束与红色光束夹角即为入射角，
入射角变小时，根据反射定律可知，反射角也变小。
（2）[3]根据反射定律，反射角等于入射角，入射角是入射线与法线的夹角20°，反射线与
法线的夹角20°，而70°正好是反射光线与镜面的夹角，其余同理，故晓彤测量实验数据过
程中可能出现的问题是把反射光线与镜面的夹角当成了反射角。
（3）[4]从A侧往B测看，当入射光线、法线和反射光线重合时，只观察到一条光线，则
证明反射光线、入射光线和法线在同一平面。
28．（2024·陕西咸阳·三模）创新实验小组为了探究“光从空气斜射入各种介质时折射角
大小与哪些因素有关”，同学们利用激光笔、玻璃、水、光具盘等进行如图-1所示的实验
探究。先让光从空气斜射入玻璃，分别测出入射角和折射角的大小，记录在表中。
实验序
介质种类 入射角/° 折射角/°
号
1 水 60 40.5
2 透明树脂 60 35.3
3 透明树脂 45 28.1
4 透明树脂 30 19.5
5 玻璃 60 31.7
（1）如图-1所示是某次实验情形，此次试验的入射角是 ；
（2）分析序号为 的三次实验数据可得初步结论：光从空气斜射入某种透明介质中
时，折射角随入射角的增大而 ；
（3）分析序号为1、2、5的三次实验数据可知，当入射角相同时，光从空气斜射入玻璃的
折射角 （选填“大于”“小于”或“等于”）光从空气斜射入水的折射角，因此，光从空气斜射入其他介质时，折射角大小还与 有关；和水相比玻璃对光的折射本
领较 ；
（4）如图-1、图-2两种组装器材的方式中，小明认为更合理的是图-2，理由是此种组装方
式能更方便地测出 。

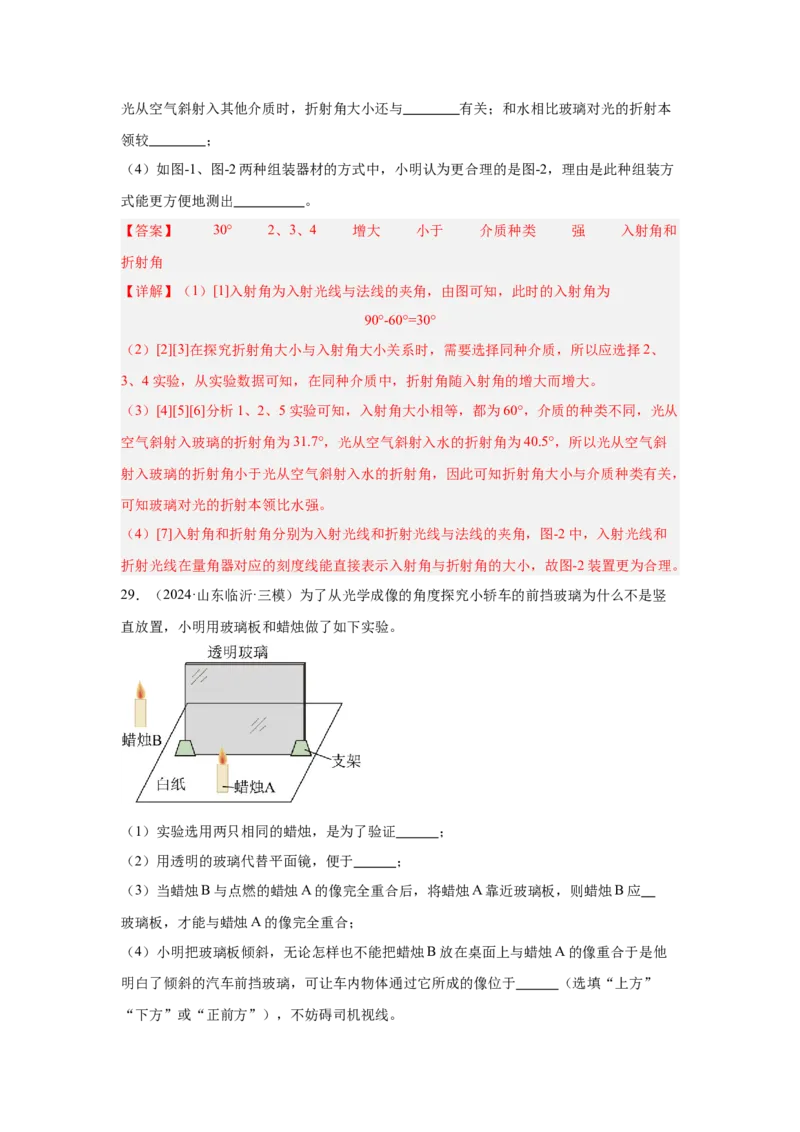

【答案】 30° 2、3、4 增大 小于 介质种类 强 入射角和
折射角
【详解】（1）[1]入射角为入射光线与法线的夹角，由图可知，此时的入射角为
90°-60°=30°
（2）[2][3]在探究折射角大小与入射角大小关系时，需要选择同种介质，所以应选择2、
3、4实验，从实验数据可知，在同种介质中，折射角随入射角的增大而增大。
（3）[4][5][6]分析1、2、5实验可知，入射角大小相等，都为60°，介质的种类不同，光从
空气斜射入玻璃的折射角为31.7°，光从空气斜射入水的折射角为40.5°，所以光从空气斜
射入玻璃的折射角小于光从空气斜射入水的折射角，因此可知折射角大小与介质种类有关，
可知玻璃对光的折射本领比水强。
（4）[7]入射角和折射角分别为入射光线和折射光线与法线的夹角，图-2中，入射光线和
折射光线在量角器对应的刻度线能直接表示入射角与折射角的大小，故图-2装置更为合理。
29．（2024·山东临沂·三模）为了从光学成像的角度探究小轿车的前挡玻璃为什么不是竖
直放置，小明用玻璃板和蜡烛做了如下实验。
（1）实验选用两只相同的蜡烛，是为了验证 ；
（2）用透明的玻璃代替平面镜，便于 ；
（3）当蜡烛B与点燃的蜡烛A的像完全重合后，将蜡烛A靠近玻璃板，则蜡烛B应
玻璃板，才能与蜡烛A的像完全重合；
（4）小明把玻璃板倾斜，无论怎样也不能把蜡烛B放在桌面上与蜡烛A的像重合于是他
明白了倾斜的汽车前挡玻璃，可让车内物体通过它所成的像位于 （选填“上方”

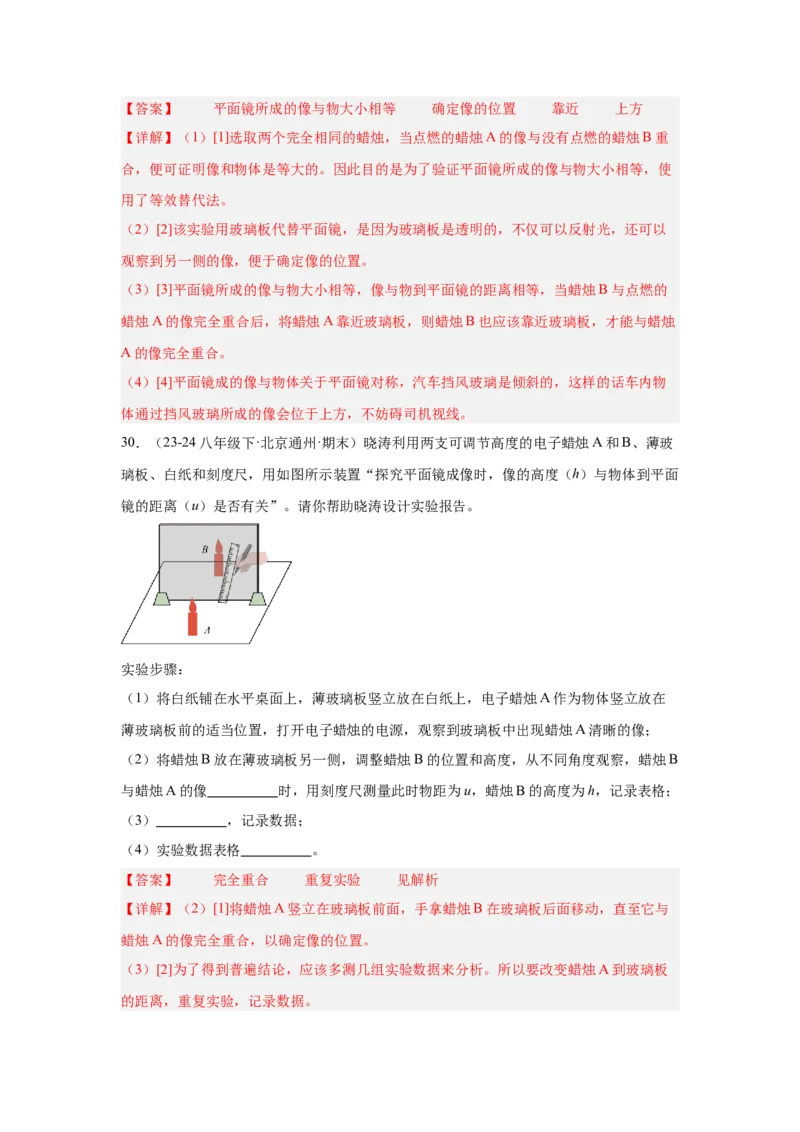

“下方”或“正前方”），不妨碍司机视线。【答案】 平面镜所成的像与物大小相等 确定像的位置 靠近 上方
【详解】（1）[1]选取两个完全相同的蜡烛，当点燃的蜡烛A的像与没有点燃的蜡烛B重
合，便可证明像和物体是等大的。因此目的是为了验证平面镜所成的像与物大小相等，使
用了等效替代法。
（2）[2]该实验用玻璃板代替平面镜，是因为玻璃板是透明的，不仅可以反射光，还可以
观察到另一侧的像，便于确定像的位置。
（3）[3]平面镜所成的像与物大小相等，像与物到平面镜的距离相等，当蜡烛B与点燃的
蜡烛A的像完全重合后，将蜡烛A靠近玻璃板，则蜡烛B也应该靠近玻璃板，才能与蜡烛
A的像完全重合。
（4）[4]平面镜成的像与物体关于平面镜对称，汽车挡风玻璃是倾斜的，这样的话车内物
体通过挡风玻璃所成的像会位于上方，不妨碍司机视线。
30．（23-24八年级下·北京通州·期末）晓涛利用两支可调节高度的电子蜡烛A和B、薄玻
璃板、白纸和刻度尺，用如图所示装置“探究平面镜成像时，像的高度（h）与物体到平面
镜的距离（u）是否有关”。请你帮助晓涛设计实验报告。
实验步骤：
（1）将白纸铺在水平桌面上，薄玻璃板竖立放在白纸上，电子蜡烛A作为物体竖立放在
薄玻璃板前的适当位置，打开电子蜡烛的电源，观察到玻璃板中出现蜡烛A清晰的像；
（2）将蜡烛B放在薄玻璃板另一侧，调整蜡烛B的位置和高度，从不同角度观察，蜡烛B
与蜡烛A的像 时，用刻度尺测量此时物距为u，蜡烛B的高度为h，记录表格；
（3） ，记录数据；
（4）实验数据表格 。
【答案】 完全重合 重复实验 见解析
【详解】（2）[1]将蜡烛A竖立在玻璃板前面，手拿蜡烛B在玻璃板后面移动，直至它与
蜡烛A的像完全重合，以确定像的位置。
（3）[2]为了得到普遍结论，应该多测几组实验数据来分析。所以要改变蜡烛A到玻璃板

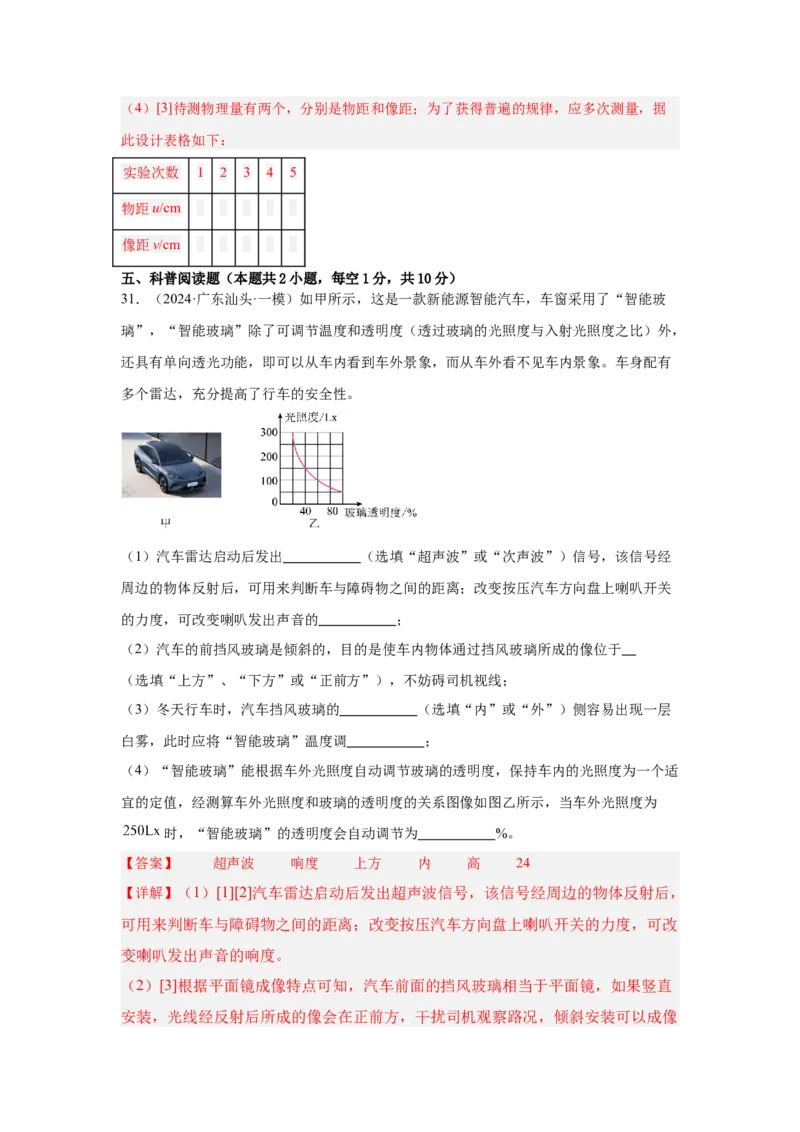

的距离，重复实验，记录数据。（4）[3]待测物理量有两个，分别是物距和像距；为了获得普遍的规律，应多次测量，据
此设计表格如下：
实验次数 1 2 3 4 5
物距u/cm
像距v/cm
五、科普阅读题（本题共2小题，每空1分，共10分）
31．（2024·广东汕头·一模）如甲所示，这是一款新能源智能汽车，车窗采用了“智能玻
璃”，“智能玻璃”除了可调节温度和透明度（透过玻璃的光照度与入射光照度之比）外，
还具有单向透光功能，即可以从车内看到车外景象，而从车外看不见车内景象。车身配有
多个雷达，充分提高了行车的安全性。
（1）汽车雷达启动后发出 （选填“超声波”或“次声波”）信号，该信号经
周边的物体反射后，可用来判断车与障碍物之间的距离；改变按压汽车方向盘上喇叭开关
的力度，可改变喇叭发出声音的 ；
（2）汽车的前挡风玻璃是倾斜的，目的是使车内物体通过挡风玻璃所成的像位于
（选填“上方”、“下方”或“正前方”），不妨碍司机视线；
（3）冬天行车时，汽车挡风玻璃的 （选填“内”或“外”）侧容易出现一层
白雾，此时应将“智能玻璃”温度调 ；
（4）“智能玻璃”能根据车外光照度自动调节玻璃的透明度，保持车内的光照度为一个适
宜的定值，经测算车外光照度和玻璃的透明度的关系图像如图乙所示，当车外光照度为
时，“智能玻璃”的透明度会自动调节为 %。
【答案】 超声波 响度 上方 内 高 24
【详解】（1）[1][2]汽车雷达启动后发出超声波信号，该信号经周边的物体反射后，
可用来判断车与障碍物之间的距离；改变按压汽车方向盘上喇叭开关的力度，可改
变喇叭发出声音的响度。
（2）[3]根据平面镜成像特点可知，汽车前面的挡风玻璃相当于平面镜，如果竖直
安装，光线经反射后所成的像会在正前方，干扰司机观察路况，倾斜安装可以成像在斜上方，不干扰司机观察路况。
（3）[4][5]冬天行车时，车内温度高于车外温度，车内空气中的水蒸气遇到温度较
低的玻璃，会放热液化形成小水珠，附着在玻璃的内表面，形成一层白雾，此时应
将“智能玻璃”温度调高，使小水珠汽化。
（4）[6]由题意可知，“智能玻璃”能根据车外光照度自动调节玻璃的透明度，实现车内
的光照度为一个适宜的定值；根据图像可知，当车外光照度为300Lx时，玻璃的透明度为
20%，当车外光照度为150Lx时，玻璃的透明度为40%；当车外光照度为100Lx时，玻璃
的透明度为60%，即车外光照度和玻璃的透明度之积为一定值，大小为60Lx。当车外光照
度为250Lx时，“智能玻璃”的透明度会自动调节为
32．（23-24八年级下·北京房山·期末）请阅读《圭表与二十四节气》并回答问题。
圭表与二十四节气
2016年11月30日，批准中国申报的“二十四节气”列入联合国教科文组织人类非物质文
化遗产代表作名录。节气是反映天气气候和物候变化、掌握农事节气的工具。二十四节气
是根据太阳在黄道（即地球绕太阳公转的轨道）上的位置来划分的。视太阳从春分点出发，
每前进15度为一个节气，运行一周又回到春分点，为一回归年，合360度，因此分为24
个节气。
那节气在古代是如何确定的呢?据记载，三千年前，西周丞相周公旦在河南登封县设置过一
种以测定日影长度来确定时间的仪器，称为圭表（如图所示）。圭表包括圭和表两部分，
正南北方向平放的尺，叫作圭，直立在平地上的标竿或石柱，叫作表，圭和表相互垂直。
经过长期的观测，依据圭表正午时表影长度的变化，就能推算出二十四节气；依据表影长
短的周期性变化，就能确定一回归年的天数。
随着不断的观察、分析和总结，节气的划分逐渐丰富和科学，到了距今2000多年的秦汉时
期，已经形成了完整的二十四节气的念。二十四节气可以根据《节气歌》“春雨惊春清谷
天，夏满芒夏暑相连。秋处露秋寒霜降，冬雪雪冬小大寒”进行记忆。
以圭表为代表的我国古代的科技成果，像一颗颗璀璨的明珠，闪耀着智慧的光芒，激励着
我们攀登新的科技高峰。请根据上述材料，回答下列问题：
（1）二十四节气是根据 来划分的；
（2）圭表的影子是光的 （选填“直线传播”或“反射”）现象；
（3）霜降是秋季的最后一个节气，是秋季到冬季的过渡。由于霜是水蒸气遇到寒冷的空气
凝结而成的，故以“霜降”命名这个表示“气温骤降、昼夜温差大”的节令。由此可判断
“霜”的形成过程需要 （选填“吸热”或“放热”）；
（4）除了圭表，请你再列举一个古代计时仪器。
【答案】 见解析 直线传播 放热 日晷
【详解】（1）[1]由材料信息得，二十四节气是根据太阳在黄道（即地球绕太阳公转的轨
道）上的位置来划分的。
（2）[2]圭表的影子是光的直线传播现象，是光被不透明物体挡住留下的黑影。
（3）[3]“霜降”命名这个表示“气温骤降、昼夜温差大”的节令，说明“霜”是由空气中
的水蒸气遇冷凝华形成，形成过程中遇冷放热。
（4）[4]日晷也是古代常用的计时仪器。
