2024-2025学年八年级物理上册单元测试卷（人教版）
第五章 透镜及其应用 （A卷•单元套卷）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：人教版八年级上册第5章。
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）
1．在图中画出了光通过某光学器材前后的传播方向。由图可知，该光学器材可能是
（ ）
A．凸面镜 B．凹面镜 C．凸透镜 D．凹透镜
2．根据图的光线可知：使光线传播方向发生改变的一个光学器件应是（ ）
A．平面镜 B．凸透镜 C．凹镜 D．凸镜
3．一块矩形玻璃砖，切割成图中形状后拉开一段距离出，平行于光轴的光线从左面射入，
右边射出的光线（ ）
A．仍然保持平行B．一定是发散光线
C．一定是会聚光线
D．结论与d有关，以上均有可能

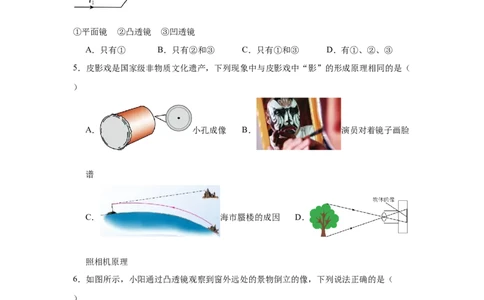

4．如图所示， 为入射光线， 为出射光线。在图中添加一个合适的光学器件可为
（ ）
①平面镜 ②凸透镜 ③凹透镜
A．只有① B．只有②和③ C．只有①和③ D．有①、②、③
5．皮影戏是国家级非物质文化遗产，下列现象中与皮影戏中“影”的形成原理相同的是（
）
A． 小孔成像 B． 演员对着镜子画脸
谱
C． 海市蜃楼的成因 D．
照相机原理
6．如图所示，小阳通过凸透镜观察到窗外远处的景物倒立的像，下列说法正确的是（
）
A．小阳看到的是缩小的实像B．小阳看到的像位于窗外
C．该成像原理与投影仪相同
D．窗外的景物在凸透镜的一倍焦距以内
7．把一页物理教科书全部摄入一张135底片上，则底片离镜头的距离应（ ）
A．小于1倍焦距 B．在1倍焦距到2倍焦距之间
C．等于2倍焦距 D．大于2倍焦距

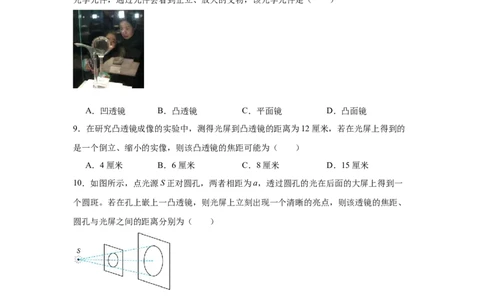

8．在“生活中的光学仪器”跨学科实践活动收集资料中，有张照片展示了文物展中用到的
光学元件，通过元件会看到正立、放大的文物，该光学元件是（ ）
A．凹透镜 B．凸透镜 C．平面镜 D．凸面镜
9．在研究凸透镜成像的实验中，测得光屏到凸透镜的距离为12厘米，若在光屏上得到的
是一个倒立、缩小的实像，则该凸透镜的焦距可能为（ ）
A．4厘米 B．6厘米 C．8厘米 D．15厘米
10．如图所示，点光源S正对圆孔，两者相距为a，透过圆孔的光在后面的大屏上得到一
个圆斑。若在孔上嵌上一凸透镜，则光屏上立刻出现一个清晰的亮点，则该透镜的焦距、
圆孔与光屏之间的距离分别为（ ）
A． ， B． ，a C．a，a D．a，2a
11．在图中，P、Q为某凸透镜主轴[即主光铀]OO 上的两点。若物体放在P点可得到一个
1 2
放大的实像，放在Q点可得到一个缩小的实像，则下列判断中正确的是（ ）
A．凸透镜可在P点左侧，也可在P、Q之间
B．凸透镜可在P点右侧，也可在P、Q之间C．凸透镜必须在P、Q之间
D．凸透镜一定不在P、Q之间
12．在研究凸透镜成像规律的实验中，要在光屏上得到放大的像，则物体应在（ ）
A．小于焦距处 B．小于两倍焦距大于焦距处
C．两倍焦距处 D．大于两倍焦距处

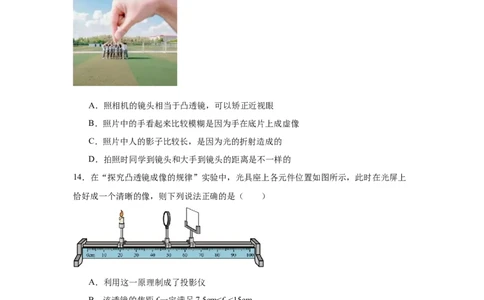

13．如图是一张初三毕业创意照片。摄影师利用视觉错位技术拍摄而成，仿佛一只大手向
上拉着一群同学。在拍摄过程中，下列说法正确的是（ ）
A．照相机的镜头相当于凸透镜，可以矫正近视眼
B．照片中的手看起来比较模糊是因为手在底片上成虚像
C．照片中人的影子比较长，是因为光的折射造成的
D．拍照时同学到镜头和大手到镜头的距离是不一样的
14．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上
恰好成一个清晰的像，则下列说法正确的是（ ）
A．利用这一原理制成了投影仪
B．该透镜的焦距f一定满足7.5cm<f <15cm
C．若将蜡烛靠近凸透镜，则应将光屏靠近凸透镜才能得到清晰的像
D．若将光屏与凸透镜间放一个近视眼镜，应把蜡烛稍靠近凸透镜才能得到清晰的像
15．利用一片远视眼镜的镜片作成像实验，不能得到（ ）
A．放大的实像 B．放大的虚像
C．倒立的实像 D．倒立的虚像
16．世梁同学取两个焦距不同的放大镜，一只手握住一个，调整两个放大镜间的距离，可
以看清远处的广州塔。以下说法错误的是（ ）A．靠近眼睛的镜片，对光线有会聚作用
B．远处的镜片，成的是正立放大像
C．靠近眼睛的镜片，其作用相当于一个放大镜
D．远处的镜片，直径比我们眼睛的瞳孔大得多，这样可以会聚更多的光
二、多项选择题（本题共4小题，每小题4分，16分。在每小题给出的四个选项中，有多
个选项是符合题目要求的，选不全对得2分，选错得0分）
17．利用如图所示的装置探究凸透镜成像的规律，此时在光屏上恰好成一个清晰的烛焰像，
下列说法正确的是（ ）
A．透镜的焦距可能为23cm
B．利用此成像特点制成了投影仪
C．将蜡烛置于40cm位置，透镜不动移动光屏，光屏上会成清晰倒立的缩小的烛焰像
D．靠近透镜放一眼镜片，向左移动光屏会再次成清晰的烛焰像，此镜片可矫正远视眼
18．小明用如图所示的装置探究凸透镜成像规律（所用凸透镜的焦距的是10cm）。下列说
法正确的是（ ）
A．当蜡烛、凸透镜、光屏移至图示位置时，光屏上恰好得到一个清晰的像，这个像是
倒立的、放大的实像
B．实验过程中，蜡烛燃烧变短，光屏上所成的烛焰的像将向上移动
C．为了使光屏上成的像大一些，在不移动透镜的情况下，应将蜡烛向右移，同时移动光屏直到光屏上呈现清晰的像
D．为了从不同的方向上看到光屏上的像，光屏应选用光滑的白板
19．在探究凸透镜成像规律的实验中，当烛焰、透镜和光屏的位置如图所示时，光屏上恰
好形成一个清晰的像（未画出），下列说法正确的是（ ）
A．光屏上成倒立、缩小的实像
B．根据图中此时的成像特点可以制成投影仪
C．如果将近视镜片放在蜡烛与凸透镜之间，适当向右移动光屏，光屏上仍能得到清晰
的像
D．如果将凸透镜看作晶状体，光屏看作视网膜，仅向左移动蜡烛，可以模拟远视眼成
像的情况
20．如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊
奇地发现，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是实像
B．装有水的圆柱形玻璃杯相当于一个凸透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些
第Ⅱ卷 非选择题
三、填空题（本题共4小题，每空0.5分，共6分）
21．小华将焦距 cm的凸透镜A固定在光具座上50cm刻线处，将点燃的蜡烛放在光
具座上35cm刻线处时，移动光屏至如图80cm刻线处，在光屏上恰得到烛焰清晰的
（放大/缩小/等大）像，此成像规律常应用在 （放大镜/照相机/幻灯机）上。22．如图所示是小明准备制作的昆虫观察瓶，为便于观察瓶底的小昆虫，他应去掉瓶盖
（厚度不计）在瓶口处安装一块焦距 （选填“大于”“等于”或“小于”）10cm的
凸透镜，此时通过凸透镜可以观察到小昆虫正立、放大的 （选填“实像”或“虚
像”）。
23．小芳照镜子时看不到自己的全身像，于是她后退了几步，在后退的过程中：
(1)小芳在平面镜中所成像的大小 ，（选填“变小”、“不变”或“变大”）；
(2)小芳发现平面镜中的像变模糊了，戴上近视眼镜后像又变的清晰，近视镜为
（选填“凸透镜”或“凹透镜”），这是利用近视眼镜对光有 作用（选填“会
聚”或“发散”），使眼睛中的像再一次移到视网膜上。
24．现有如下光学元件： （a）平面镜 （b）凸面镜 （c）凹面镜 （d）凸透镜 （e）凹
透镜。在下列光学仪器或用具中用到了哪种器件？请把相应的字母填入空格：自制潜望镜
用 ，太阳灶用 ，老花镜用 ，汽车观后镜用
，近视镜用 。
四．实验题（本题共4小题，每空1分，共29分）
25．小明做“探究凸透镜成像规律”实验。
(1)调整实验器材高度时，蜡烛 （选填“需要”或“不需要”）点燃；
(2)他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其
中成缩小像的是 ， （填光学仪器）就是利用这一成像规律工作的；
(3)凸透镜的焦距可能是 （填字母）；
A．5cm B．8cm C．10cm D．15cm
(4)在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊，将光屏向右移动，光屏
上再次出现清晰的像，则所加镜片是 透镜，可以矫正图 （填“丙”或
“丁”）的视力缺陷。26．如图是小明在做“探究凸透镜成像规律”的实验，所用凸透镜焦距为15cm；
(1)实验过程中，当蜡烛与凸透镜的距离如图所示时，在光屏上可得一个清晰的像，这个像
是 （选填“倒立”或“正立”）、 （选填“放大”、“缩小”或
“等大”）的像。生活中常用的 就是利用这个原理制成的；
(2)若固定蜡烛和光屏不动，向 （选填“右”或“左”）移动凸透镜到另一位
置，还可在光屏上得到一个清晰的像，则此时所成的像是 （选填“倒立”或
“正立”）、 （选填“放大”、“缩小”或“等大”）的像；
(3)）小明在上述（1）操作的基础上，取下自己戴的眼镜放于蜡烛和凸透镜之间，光屏上
的像又变得模糊，当光屏向右适当远离凸透镜，像又变得清晰。由此可知，小明同学的眼
睛属于 （选填“近视眼”、“远视眼”或“正常眼”）。
27．在“探究凸透镜成像规律”的实验中：
(1)实验时应调节烛焰的中心、光屏的中心、透镜的中心位于 ；
(2)小明将点燃的蜡烛、凸透镜固定在A、B位置如图甲所示，无论怎样移动光屏，在光屏
中心都只能看到一个大小不变的圆形光斑，可能的原因是 ，凸透镜固定在B不动，
蜡烛从A向左移一格，如图甲所示，为在屏上成清晰的像，光屏应向 （选填“左”
或“右”）移动；
(3)如图乙所示，当蜡烛、凸透镜在图示位置，光屏上可得到一个清晰的像，该像应是倒立、
的实像，生活中利用这个规律制成的光学仪器是 ；
(4)实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向 方移动
（选填“上”或“下”），为了重新让像成在光屏的中间，我们可以将凸透镜 （上移/下移）；
(5)小明想利用下列LED发光字来研究凸透镜成像上下、左右位置关系，下列汉字适合做
LED光源的是______；
A．甲 B．旧 C．上 D．王
(6)小明将凸透镜换为焦距为20cm的凸透镜乙继续实验，并将凸透镜乙和光屏分别固定在
70cm和85cm刻度线处，再将点燃的蜡烛从15cm刻度线处缓慢地向右移动到50cm刻度线
处，在光屏上得到 次烛焰清晰像；
(7)小明继续探究“视力的矫正”，他用凸透镜模拟人眼的晶状体，用光屏模拟人眼的视网
膜如图丙，小明先固定蜡烛，拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，
如图丙所示。撤掉眼镜后，光屏上的像变模糊，为了使像重新清晰，应将蜡烛 （选
填“靠近”或“远离”）透镜；得到清晰的像后可以发现，该像的大小与原来的像相比
（选填“变大”“变小”或“不变”）。
28．做“凸透镜成像”实验时，小明同学从左到右依次放置蜡烛、凸透镜、光屏。
(1)凸透镜焦距是10cm，当光屏距凸透镜16cm时，烛焰在光屏上成清晰 的像
（选填“放大”、“缩小”或“等大”），生活中的应用是 ；
(2)若凸透镜不动，将光屏和烛焰都向左移动2cm，光屏上的像变模糊。若要使光屏上的像
清晰，则可以在透镜左侧靠近透镜处放置一个合适的 （选填“远”或“近”）
视眼镜片，或者将透镜适当向 （选填“左”或“右”）移动；
(3)同组的小华同学用甲、乙两个不同焦距的凸透镜分别距离课本上的字10cm处观察到两
种情景，如图所示，则甲的焦距 （选填“大于”“小于”或“等于”）乙的焦
距。
五、作图题（本题共4小题，每题3分，共12分）
29．AB是物体，A'B'是经过凸透镜所成的像，CC'是主光轴。在图中通过光学作图标出凸透
镜光心O的位置。30．按题目的要求作图。如图，请作出两条光线所对应的折射光线或入射光线。
31．如图所示，SA为点光源S发出的一条光线，该光线经过平面镜反射后射向凸透镜，F
和P分别为凸透镜的焦点和二倍焦距处，已知S在平面镜中成的像正好与凸透镜右侧的P
点重合，请在图中画出平面镜的位置，并画出SA经平面镜反射后再经过凸透镜折射的光线。
32．从光源A点发出的一束光其传播径迹如图所示，请再画出从A点发出的另一束光的传
播径迹，以此来确定A的像点并标为 。
六、科普阅读题（本题共2小题，每空0.5分，共5分）
33．如图1所示，我国首个大型巡天空间望远镜目前正在研制，按照中国载人航天工程计
划，该望远镜预计于2024年投入科学运行。
【巡天空间望远镜与中国天眼（FAST）】
中国天眼（FAST）是射电望远镜，它接收来自宇宙天体的微弱无线电波，传给后端计算机
记录。由于无线电波可穿透宇宙空间，射电望远镜不太会受光照和气候的影响，可以全天候工作。巡天空间望远镜则是光学望远镜，捕捉的是近紫外至可见光波段，通过组成望远
镜的直径大、焦距长的物镜和直径小、焦距短的目镜，实现远距离物体近处成像。
请阅读上述短文，回答下列问题：
（1）地面望远镜容易受到地球大气的影响，会使星光在观测路径中发生光的 ，
形成所谓的“大气像差”；
（2）巡天空间望远镜属于 （选填“射电”、“光学”）望远镜，在观测宇宙时，
物镜所成的像是 立、缩小的 像；
（3）如图2所示，巡天空间望远镜在维修升级时，与“天宫”空间站交会对接。该过程中，
巡天空间望远镜与空间站是相对 的；
（4）如图3所示，“四周特别黑，深不见底的黑，万丈深渊都不足以形容。”这是我国宇
航员刘洋在太空中生活的一句评价。请你从物理的角度解释“黑”的原因： 。
34．仔细阅读短文，按要求回答问题。
眼睛和眼镜
人类的眼睛好像一架照相机。眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的
厚薄程度，从而改变晶状体的焦距来获得清晰的实像，普通照相机是在物距确定的情况下
通过改变像距使像变得清晰。依靠眼睛调节所能看清的最远和最近的两个极限点分别叫做
远点和近点。正常眼睛的远点在无限远，近点大约在10cm处。正常眼睛观察近处物体最
清晰而又不疲劳的距离大约是25cm，这个距离叫做明视距离。
当眼睛出现某些缺陷时，人们需要佩戴眼镜来矫正，常见眼镜的实质就是凸透镜或凹透镜。
透镜的焦距f的长短标志着折光本领的大小，焦距越短，折光本领越大。通常把透镜焦距
的倒数叫做透镜焦度，用φ表示，即 如果某透镜的焦距是0.5m，它的焦度就是
。平时说的眼镜片的度数，就是镜片的透镜焦度乘100的值。凸透镜的度
数是正数，凹透镜的度数是负数。例如-200度的镜片表示这是凹透镜，透镜焦度是2m⁻¹，
它的焦距是0.5m。
（1）根据上文，你认为人的正常眼睛的观察范围是 ；
A．0~10cm B．10cm~25cm
C．25cm~无限远 D．10cm~无限远
（2）如图所示是小明的眼睛看物体时的成像情况，则他的眼病是 （填“近视眼”或“远视眼”）；
（3）小芳所戴眼镜镜片的度数是-500度，焦距为 m；小芳仔细观察镜片的形状
和厚度，把四种镜片的截面图画成了图中甲、乙、丙、丁所示的形状，则远视眼配戴度数
较大的是 。
