第五章测试卷
（满分：100分 时间：60分）
一、单选题（本大题共10小题，每小题3分，共30分）

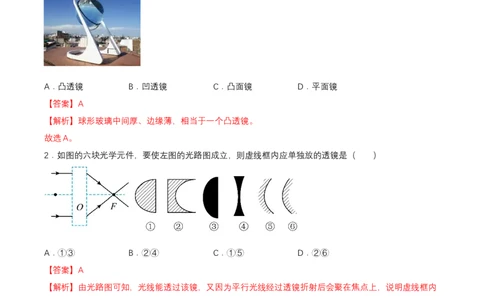

1．如图所示，这是某设计师设计的球形玻璃太阳能发电装置，这一设备收集到的能量可以对智能手机进
行充电．球形玻璃相当于一个（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．平面镜
【答案】A
【解析】球形玻璃中间厚、边缘薄，相当于一个凸透镜。
故选A。
2．如图的六块光学元件，要使左图的光路图成立，则虚线框内应单独放的透镜是（ ）
A．①③ B．②④ C．①⑤ D．②⑥
【答案】A
【解析】由光路图可知，光线能透过该镜，又因为平行光线经过透镜折射后会聚在焦点上，说明虚线框内
放置的是凸透镜。①③中间厚、两边薄，均为凸透镜；②④中间薄、两边厚，是凹透镜；⑤是凹面镜；⑥
是凸面镜。
故选A。
3．下列关于透镜的说法正确的是（ ）
①凸透镜有两个实焦点，凹透镜有两个虚焦点
②平行光经过凸透镜折射后一定会聚于焦点
③凸透镜的两个焦点之间的距离叫焦距④经过凹透镜的光线有可能比原来更会聚了一些
A．只有①正确 B．只有①②正确
C．只有③④正确 D．只有④正确
【答案】A
【解析】①凸透镜和凹透镜都有焦点，凸透镜有两个实焦点，说法正确；
②只有与主光轴平行的平行光，经凸透镜折射后一定会聚在焦点上，说法错误；
③焦点到透镜光心的距离叫焦距，说法错误；
④凹透镜对光线有发散作用，会聚光线经过凹透镜折射后，说法错误，故A正确，BCD错误。
故选A。

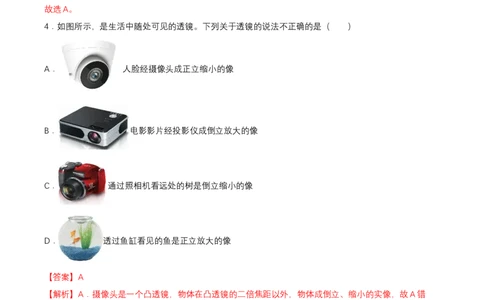

4．如图所示，是生活中随处可见的透镜。下列关于透镜的说法不正确的是（ ）
A． 人脸经摄像头成正立缩小的像
B． 电影影片经投影仪成倒立放大的像
C． 通过照相机看远处的树是倒立缩小的像
D． 透过鱼缸看见的鱼是正立放大的像
【答案】A
【解析】A．摄像头是一个凸透镜，物体在凸透镜的二倍焦距以外，物体成倒立、缩小的实像，故A错
误，符合题意；
B．电影机镜头是一个凸透镜，物体在一倍焦距和二倍焦距之间，物体成倒立、放大的实像，故B正确，
不符合题意；
C．根据相机的成像原理，当物距大于两倍焦距时，成倒立、缩小的实像，故C正确，不符合题意；
D．鱼缸与缸中的水构成凸透镜，金鱼及金鱼所成的像均在透镜的一侧，所以看到的将是正立的放大的虚
像，故D正确，不符合题意。
故选A。5．小华对下列光学成像实例进行了分析，判断正确的是（ ）
实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜靠近物体时看到的像；④幻灯机
屏幕上所成的像；⑤照相机中所成的像。
A．反射成像的有②③⑤ B．折射成像的有①③⑤
C．属于虚像的是②③④ D．属于实像的是①④⑤
【答案】D
【解析】①针孔照相机内所成的像，成的是倒立、缩小实像，利用的是光的折射；②潜望镜中看到的景物
的像，是正立的虚像，利用的是光的反射；③放大镜靠近物体时看到的像，是正立的放大的虚像，利用的
是光的折射；④幻灯机屏幕上所成的像，是倒立、放大的实像，利用的是光的折射；⑤照相机中所成的
像，成的是倒立、缩小实像，利用的是光的折射，故ABC错误；D正确。
故选D。

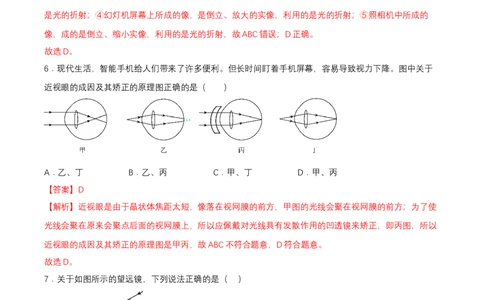

6．现代生活，智能手机给人们带来了许多便利。但长时间盯着手机屏幕，容易导致视力下降。图中关于
近视眼的成因及其矫正的原理图正确的是（ ）
A．乙、丁 B．乙、丙 C．甲、丁 D．甲、丙
【答案】D
【解析】近视眼是由于晶状体焦距太短，像落在视网膜的前方，甲图的光线会聚在视网膜的前方；为了使
光线会聚在原来会聚点后面的视网膜上，所以应佩戴对光线具有发散作用的凹透镜来矫正，即丙图，所以
近视眼的成因及其矫正的原理图是甲丙，故ABC不符合题意，D符合题意。
故选D。
7．关于如图所示的望远镜，下列说法正确的是（ ）
A．靠近眼睛的镜片为目镜，靠近被观测物体的镜片为物镜
B．它的物镜和目镜都是凹透镜
C．它的物镜相当于投影仪D．它的物镜与显微镜的物镜成像原理相同
【答案】A
【解析】AB．望远镜是由两组凸透镜组成的，靠近眼睛的凸透镜叫做目镜，靠近被观测物体的凸透镜叫做
物镜，故A正确，B错误；
C．物镜的作用是使得无限远处的物体在凸透镜的焦点附近成一个倒立缩小的实像，相当于一个照相机，
故C错误；
D．显微镜的物镜成倒立放大的实像，望远镜的物镜成倒立缩小的实像，两者成像原理不同，故D错误。
故选A。

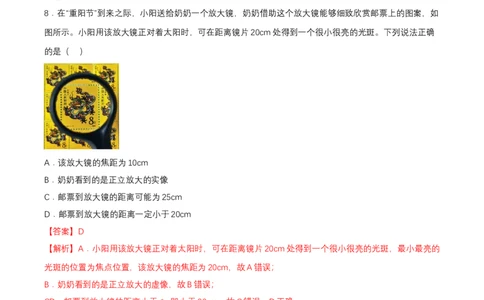

8．在“重阳节”到来之际，小阳送给奶奶一个放大镜，奶奶借助这个放大镜能够细致欣赏邮票上的图案，如
图所示。小阳用该放大镜正对着太阳时，可在距离镜片20cm处得到一个很小很亮的光斑。下列说法正确
的是（ ）
A．该放大镜的焦距为10cm
B．奶奶看到的是正立放大的实像
C．邮票到放大镜的距离可能为25cm
D．邮票到放大镜的距离一定小于20cm
【答案】D
【解析】A．小阳用该放大镜正对着太阳时，可在距离镜片20cm处得到一个很小很亮的光斑，最小最亮的
光斑的位置为焦点位置，该放大镜的焦距为20cm，故A错误；
B．奶奶看到的是正立放大的虚像，故B错误；
CD．邮票到放大镜的距离小于f，即小于20cm，故C错误，D正确。
故选D。
9．2023年2月哈工大宣布突破EUV光刻机关键技术，光刻技术是利用缩图透镜将绘制在掩膜上的电路图
通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路的方法，其工作原理如图所示。若图示中掩膜
上的电路图恰好在硅片上成清晰缩小的像，下列说法正确的是（ ）A．缩图透镜是凹透镜 B．掩膜位于缩图透镜的二倍焦距以外
C．硅片位于缩图透镜的一倍焦距以内 D．要减小硅片上的像，需将掩膜向下移动
【答案】B
【解析】A．由图得，缩图透镜对光线具有会聚作用，是凸透镜，故A错误；
BC．掩膜上的电路图恰好在硅片上成清晰缩小的像，由凸透镜成像原理得，掩膜位于缩图透镜的二倍焦距
以外，硅片相当于光屏，硅片位于1倍焦距与2倍焦距之间，故B正确，C错误；
D．根据凸透镜成实像时，物远像近像变小的规律可知，要减小硅片上的像，应增大物距，需将掩膜向上
移动，故D错误。
故选B。
10．在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上
得到烛焰清晰的像。下列说法中正确的是（ ）
A．蜡烛燃烧变短，光屏上的像也会向下移动
B．此时在光屏上成的像是缩小的
C．该凸透镜的焦距范围为15cm＜f＜30cm
D．保持蜡烛不动把凸透镜移动到35cm处，光屏向右移动，光屏上出现清晰的像
【答案】B
【解析】A．蜡烛燃烧变短后，烛焰向下移动，经凸透镜折射后，根据光线经过凸透镜光心传播方向不变
可知，光屏上的像会向上移动，故A错误；
BC．由图中可知，此时物距为u=30cm，像距为v=15cm，此时物距大于像距，故可知此时所成的像为倒
立、缩小的实像，则有
u=30cm>2f
f
