第五章 透镜及其应用 单元测试
姓名： 班级： 分数：
（满分：100分 时间：60分钟）
题型 选择题 填空题 作图题 实验题 综合题 总计
题数 12 9 3 3 1 28小题
分数 36 26 15 17 6 100分
得分

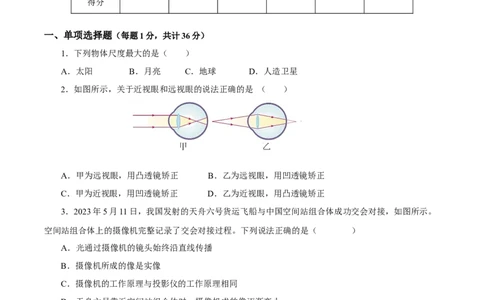

一、单项选择题（每题1分，共计36分）
1．下列物体尺度最大的是（ ）
A．太阳 B．月亮 C．地球 D．人造卫星
2．如图所示，关于近视眼和远视眼的说法正确的是 （ ）
A．甲为远视眼，用凸透镜矫正 B．乙为远视眼，用凹透镜矫正
C．甲为近视眼，用凹透镜矫正 D．乙为近视眼，用凸透镜矫正
3．2023年5月11日，我国发射的天舟六号货运飞船与中国空间站组合体成功交会对接，如图所示。
空间站组合体上的摄像机完整记录了交会对接过程。下列说法正确的是（ ）
A．光通过摄像机的镜头始终沿直线传播
B．摄像机所成的像是实像
C．摄像机的工作原理与投影仪的工作原理相同
D．天舟六号靠近空间站组合体时，摄像机成的像逐渐变小
第3题图 第4题图
4．物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是（ ）A．正立放大的像 B．正立缩小的像
C．倒立放大的像 D．倒立缩小的像
5．关于显微镜和望远镜所成的像和所观察到的像，下列说法中正确的是（ ）
A．用显微镜观察到的是虚像，用望远镜看到的是实像
B．用显微镜观察到的是倒立、放大的实像
C．目镜成的是虚像，物镜成的是实像
D．显微镜的目镜成的是放大的实像，物镜成的是放大的虚像

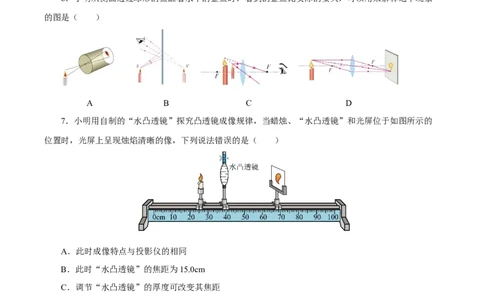

6．小明从侧面透过球形的鱼缸看水中的金鱼时，看到的金鱼比实际的要大，可以用来解释这个现象
的图是（ ）
A B C D
7．小明用自制的“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸透镜”和光屏位于如图所示的
位置时，光屏上呈现烛焰清晰的像，下列说法错误的是（ ）
A．此时成像特点与投影仪的相同
B．此时“水凸透镜”的焦距为15.0cm
C．调节“水凸透镜”的厚度可改变其焦距
D．蜡烛燃烧变短，光屏上的像会向上移动
8．如图所示，烛焰、凸透镜和光屏三者的中心在同一高度，该凸透镜的焦距为10.0cm，凸透镜的位
置保持不变。以下说法正确的是（ ）
A．当蜡烛放在图中A区域时，光屏应放在图中D区域才可能呈现清晰的像
B．蜡烛从图中位置逐渐远离透镜时，所成的像会逐渐变小
C．若无论怎么移动光屏，在光屏上都找不到像，则蜡烛可能放在图中B区域

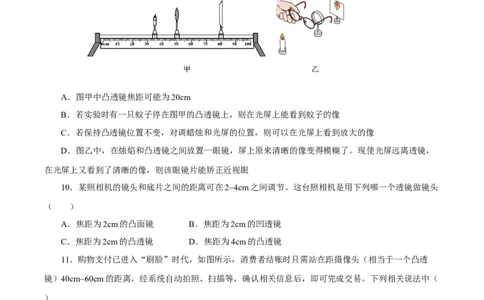

D．若光屏上要得到一个放大的像，则蜡烛应该放在图中C区域9．在探究“凸透镜成像规律”的实验中，光具座上各元件位置如图甲所示，此时在光屏上成一个清
晰的像，则下列说法正确的是（ ）
A．图甲中凸透镜焦距可能为20cm
B．若实验时有一只蚊子停在图甲的凸透镜上，则在光屏上能看到蚊子的像
C．若保持凸透镜位置不变，对调蜡烛和光屏的位置，则可以在光屏上看到放大的像
D．图乙中，在烛焰和凸透镜之间放置一眼镜，屏上原来清晰的像变得模糊了。现使光屏远离透镜，
在光屏上又看到了清晰的像，则该眼镜片能矫正近视眼
10．某照相机的镜头和底片之间的距离可在2~4cm之间调节。这台照相机是用下列哪一个透镜做镜头
（ ）
A．焦距为2cm的凸面镜 B．焦距为2cm的凹透镜
C．焦距为2cm的凸透镜 D．焦距为4cm的凸透镜
11．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需站在距摄像头（相当于一个凸透
镜）40cm~60cm的距离，经系统自动拍照、扫描等，确认相关信息后，即可完成交易。下列相关说法中（
）
①摄像头成像特点与照相机相同
②刷脸时，面部应位于摄像头的一倍焦距和二倍焦距之间③图中摄像头的焦距可能为15cm
④若消费者逐渐远离摄像头，则她的像会逐渐变大
A．只有②④正确 B．只有①④正确 C．只有②③正确 D．只有①③正确

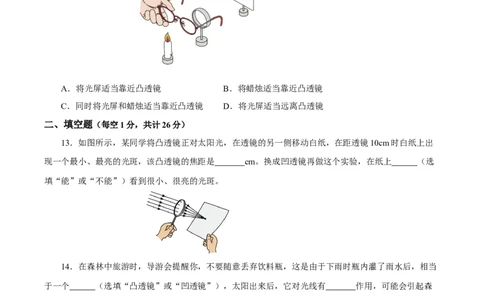

12．小明做“研究远视眼的矫正”实验时，他把凸透镜看作眼睛的晶状体，光屏看作眼睛的视网膜，
烛焰看作眼睛观察的物体。小明拿一个远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。而
拿走远视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（ ）
A．将光屏适当靠近凸透镜 B．将蜡烛适当靠近凸透镜
C．同时将光屏和蜡烛适当靠近凸透镜 D．将光屏适当远离凸透镜
二、填空题（每空1分，共计26分）
13．如图所示，某同学将凸透镜正对太阳光，在透镜的另一侧移动白纸，在距透镜10cm时白纸上出
现一个最小、最亮的光斑，该凸透镜的焦距是 cm。换成凹透镜再做这个实验，在纸上 （选
填“能”或“不能”）看到很小、很亮的光斑。
14．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶，这是由于下雨时瓶内灌了雨水后，相当
于一个 （选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有 作用，可能会引起森
林火灾。
15．宇宙是一个 （选填“有”或“无”）层次的天体结构系统，天文学中常用光年做 （选
填“时间”或“长度”）单位；在太阳系中，太阳是 （选填“星系”、“恒星”或“星”）。
16．如图所示，小丽从鱼缸侧面看鱼，发现所看到的鱼比真实的鱼要大一些，她思考抓住影响问题的
主要因素是鱼缸 ；忽略影响问题的次要因素是 等；建立 模型，就可以解释鱼被放
大的原因了。第16题图 第17题图
17．小军同学上生物课时，用一透镜观察标本，如图所示，若该透镜的焦距为10cm，则标本到透镜
的距离应 （选填“大于”“等于”或“小于”）10cm。该透镜还可以应用于照相机中，此时所成
的像是 （选填“正立”或“倒立”）、缩小的 （选填“实像”或“虚像”）。
18．如图所示，纸筒A的一端蒙有一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组
成了一个照相机模型。为了在A端得到清晰的像，调整A、B间的距离，这时 （选填“A”或“B”）
端朝着明亮的室外看才能看清像；当看近处的景物时很清楚，再看远处的景物时就应该使A、B间的距离
变 （选填“大”或“小”）。
19．显微镜镜筒的两端各由一组凸透镜组成，它的目镜的作用相当于 （填光学仪器名称），
使物体成正立、 （选填“放大”或“缩小”）的虚像；幻灯机是利用 透镜工作的，为了使
观众看到正立的像，幻灯片要 （选填“正着”或“倒着”）插入架上。
20．显微镜和望远镜都是由物镜和目镜组成。显微镜的物镜相当于________的镜头，望远镜的物镜相
当于_________的镜头，都是成倒立的实像；而显微镜和望远镜的目镜都相当于一个______，都成正立的
虚像（均选填“照相机”、“投影仪”或“放大镜"）。
21．人眼能不能看清一个物体，物体对我们所成的视角的大小十分重要。望远镜物镜所成的像虽然比
远方物体小，但由于它离我们的眼睛很近，再加上_____镜的放大作用，视角就可以变得很_____了。现代
天文望远镜力求把物镜的口径做得很_____，比我们眼睛的瞳孔大得多，就可以_____更多的光，以求观测
到更暗的星。
三、作图题（每小题3分，共计15分）22．（1）请在甲图中画出两条入射光线经过凸透镜后的折射光线。（2）如图乙所示，请完成光线通
过凹透镜后的光路。
甲图 乙图
23. （1）如图甲所示，请在虚线方框内画出能矫正该眼睛视力的透镜。（2）如图乙所示，在眼睛的
构造图中上，用两条光线画出近视眼睛的示意图。
甲图 乙图
24．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B'，试用作图的
方法确定凸透镜的一个焦点F，并在图中标出F的位置．
四、实验题（每空1分，共17分）
25．小云同学学习了透镜、眼睛和眼镜的知识之后，利用水透镜模拟了眼睛看物体的过程，如图甲，
眼睛的结构如图乙。
（1）正常人眼看远近不同物体时能实现自动变焦使物体在视网膜上成一个倒立的、 的实像，与该成像特点相同的光学仪器是 （选填“照相机”“投影仪”或“放大镜”）；
（2）小云移动蜡烛、水透镜和光屏至图甲所示位置时，恰能在光屏上看到清晰的像。将蜡烛再向左
移动一段距离，发现光屏上的像变模糊，此过程可模拟 眼（选填“近视”或“远视”）成因；此
时，若要在光屏上得到清晰的像须向水透镜内 适量的水（选填“注入”或“抽出”）。
26．如图甲所示，A、B（或C、D）两个凸透镜的制造材料不同，球形表面的弯曲程度相同；A、C
两个凸透镜的制造材料相同，球形表面的弯曲程度不同。
（1）探究凸透镜的焦距与其制造材料的关系时，应选取 两个凸透镜进行实验；目的是控
制 等因素相同，仅改变 。
（2）探究凸透镜的焦距与透镜球形表面弯曲程度的关系时，应选取 两个凸透镜；让与主光轴
平行的光通过两个凸透镜后，会聚于焦点处（图乙），由此得到的结论是： 。
27．某实验小组进行探究凸透镜成像的实验， 操作如下：
（1）实验前，调整烛焰和光屏的中心与凸透镜的光心在_________；
（2）正确测出凸透镜的焦距f， 当物距uf时，烛焰成 （填“正立实像”、“正立虚像”、“倒立实
像”或“倒立虚像”）。同学们分析得出：像的虚实由 大小关系决定；
（3）当蜡烛、凸透镜和光屏处于图甲所示位置时，恰好在光屏上成清晰的像，此时光屏上所成像的特点与 （填“照相机”、“放大镜”或“投影仪”）原理相同；
（4）若仅将图甲中凸透镜换成焦距相同直径较小的凸透镜，光屏上所成的像与原来相比 （填
“变小”、“变暗”或“变不完整”）了；
（5）若仅将图甲中凸透镜换成直径大小相同、焦距稍小的凸透镜，则需将光屏 （填“向左”
或“向右”）移动才能成清晰的像；
（6）如图乙所示， 凸透镜的焦距为10cm，保持光屏位置不变， 让蜡烛和凸透镜分别以4cm/s和
2cm/s的速度，同时沿光具座匀速向左运动，经过2.5s，光屏上成清晰 （填“放大”、“等大”或
“缩小”）的像。
五、综合题（6分）
28．如图1所示为16mm电影放映机放电影，这种电影放映机使用宽度为16mm的电影胶片，电影中
的声音以声音信号的方式刻录在电影胶片上，如图2所示：
（1）电影放映机正常放映时，有关放映灯泡、放映机镜头（凸透镜）、电影胶片、反光镜（凸面镜
或凹面镜）的种类及其相对位置关系，提出了如下图所示的几种猜想，其中可能正确的是 ；
A B C D
（2）有一次，电影刚始放映时，小新发现银幕上的画面全部是倒立的。在这种情况下，下列所述的
观看效果中，不可能出现的场景是 ；
A．人退着向后走
B．地上的碎陶片突然聚集起来，最后形成一只漂亮的陶罐
C．听到的是正常的影片中的对白D．箭倒着飞向弓
（3）小新看电影时，提出问题：能否根据银幕到电影放映机的距离以及胶片到镜头的距离估计电影
放映机镜头的焦距？并在实验室中研究凸透镜成像规律时作了如下的记录：当物距u=30厘米时，在光屏
1
上出现倒立、缩小的像；当物距u=20厘米，在光屏上出现倒立、放大的像；当物距u=10厘米，在光屏
2 3
上始终得不到像。由此可判断凸透镜的焦距可能是 。
A．10cm B．13cm C．16cm D．22c
