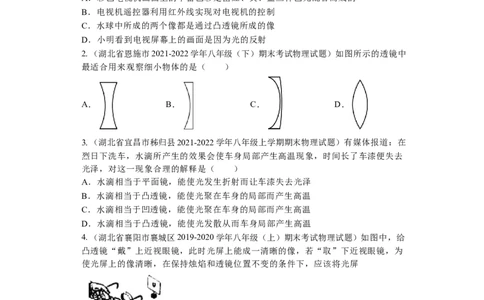

文档内容
2022-2023 年八年级上册人教版物理第五章 透镜及其应
用 试题精选【湖北各地】
一、单选题（本大题共10小题）
1. （湖北省十堰市2021-2022学年八年级上学期期末物理试题）如图所示，是小明在教
室里收看“天宫课堂”中水球试验的情景，下列说法正确的是（ ）
A．彩色电视机画面上的丰富色彩是由红、黄、蓝三种色光混合而成的
B．电视机遥控器利用红外线实现对电视机的控制
C．水球中所成的两个像都是通过凸透镜所成的像
D．小明看到电视屏幕上的画面是因为光的反射
2. （湖北省恩施市2021-2022学年八年级（下）期末考试物理试题）如图所示的透镜中
最适合用来观察细小物体的是（ ）
A． B． C． D．
3. （湖北省宜昌市秭归县2021-2022学年八年级上学期期末物理试题）有媒体报道：在
烈日下洗车，水滴所产生的效果会使车身局部产生高温现象，时间长了车漆便失去
光泽，对这一现象合理的解释是（ ）
A．水滴相当于平面镜，能使光发生折射而让车漆失去光泽
B．水滴相当于凸透镜，能使光聚在车身的局部而产生高温
C．水滴相当于凹透镜，能使光聚在车身的局部而产生高温
D．水滴相当于凸透镜，能使光发散从而车身局部产生高温
4. （湖北省襄阳市襄城区2019-2020学年八年级（上）期末考试物理试题）如图中，给
凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取”下近视眼镜，为
使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏
A．保持在原来的位置
B．远离透镜
C．靠近透镜和远离透镜都可以
D．靠近透镜
5. （湖北省宜昌市伍家岗区2020年中考第一次调研物理试题）某同学制作的眼球模型
如图所示，其中凸透镜相当于晶状体，烧瓶（内有透明液体）相当于玻璃体，其后
壁相当于视网膜。则该图模拟（ ）A．近视眼，需用凹透镜矫正 B．近视眼，需用凸透镜矫正
C．远视眼，需用凸透镜矫正 D．远视眼，需用凹透镜矫正
6. （湖北咸宁市2021-2022学年八年级）把高2cm的发光棒立于焦距为5cm的凸透镜
前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（ ）
A．12cm B．10cm C．8cm D．4cm

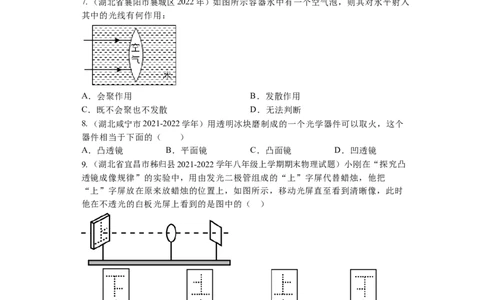

7. （湖北省襄阳市襄城区2022年）如图所示容器水中有一个空气泡，则其对水平射入
其中的光线有何作用：
A．会聚作用 B．发散作用
C．既不会聚也不发散 D．无法判断
8. （湖北咸宁市2021-2022学年）用透明冰块磨制成的一个光学器件可以取火，这个
器件相当于下面的（ ）
A．凸透镜 B．平面镜 C．凸面镜 D．凹透镜
9. （湖北省宜昌市秭归县2021-2022学年八年级上学期期末物理试题）小刚在“探究凸
透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把
“上”字屏放在原来放蜡烛的位置上，如图所示，移动光屏直至看到清晰像，此时
他在不透光的白板光屏上看到的是图中的（ ）
A． B． C． D．
10. （湖北咸宁市2021-2022学年八年级）如下图所示是某凸透镜成实像时，像距v和
物距u的关系图像。分析图像中有关数据可知（ ）A．该凸透镜的焦距为20cm B．当物距u=30cm时，像距v=30cm
C．物距增大时，像距也增大 D．当物距u=15cm时，成的是放大的像
二、多选题（本大题共4小题）

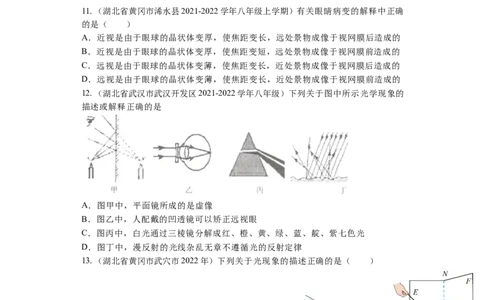

11. （湖北省黄冈市浠水县2021-2022学年八年级上学期）有关眼睛病变的解释中正确
的是（ ）
A．近视是由于眼球的晶状体变厚，使焦距变长，远处景物成像于视网膜后造成的
B．近视是由于眼球的晶状体变厚，使焦距变短，远处景物成像于视网膜前造成的
C．远视是由于眼球的晶状体变薄，使焦距变长，近处景物成像于视网膜后造成的
D．远视是由于眼球的晶状体变薄，使焦距变长，近处景物成像于视网膜前造成的
12. （湖北省武汉市武汉开发区2021-2022学年八年级）下列关于图中所示光学现象的
描述或解释正确的是
A．图甲中，平面镜所成的是虚像
B．图乙中，人配戴的凹透镜可以矫正远视眼
C．图丙中，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
13. （湖北省黄冈市武穴市2022年）下列关于光现象的描述正确的是（ ）
A．图甲：是表示矫正近视眼的光路示意图
B．图乙：凸透镜只对平行于主光轴的光有会聚作用
C．图丙：用放大镜看远处的物体时，像是缩小、倒立的D．图丁：把纸板NOF向后折，在纸板上不能看到反射光
14. （湖北省襄阳2021-2022学年八年级）在“探究凸透镜成像的规律”实验中，蜡烛、
凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。则下列说法不正
确的是（ ）
A．照相机应用了这一成像规律
B．蜡烛燃烧一段时间后，光屏上的像会向下移
C．蜡烛和光屏不动，将透镜向左移动，光屏上还可能得到倒立的清晰像
D．此透镜的焦距一定大于 15cm

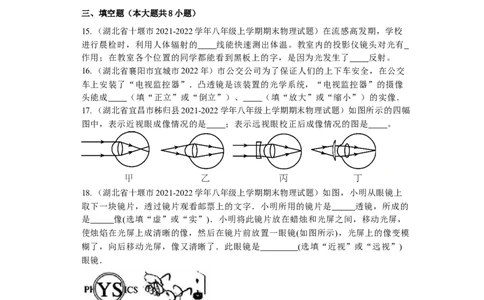

三、填空题（本大题共8小题）
15. （湖北省十堰市2021-2022学年八年级上学期期末物理试题）在流感高发期，学校
进行晨检时，利用人体辐射的 线能快速测出体温。教室内的投影仪镜头对光有
作用；在教室各个位置的同学都能看到黑板上的字，是因为光发生了 反射。
16. （湖北省襄阳市宜城市2022年）市公交公司为了保证人们的上下车安全，在公交
车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像
头能成 （填“正立”或“倒立”）、 （填“放大”或“缩小”）的实像．
17. （湖北省宜昌市秭归县2021-2022学年八年级上学期期末物理试题）如图所示的四幅
图中，表示近视眼成像情况的是 ；表示远视眼校正后成像情况的图是 。
18. （湖北省十堰市2021-2022学年八年级上学期期末物理试题）如图，小明从眼镜上
取下一块镜片，透过镜片观看邮票上的文字．小明所用的镜片是 透镜，所成的
是 像(选填“虚”或“实”)．小明将此镜片放在蜡烛和光屏之间，移动光屏，
使烛焰在光屏上成清晰的像，然后在镜片前放置一眼镜(如图所示)，光屏上的像变模
糊了，向后移动光屏，像又清晰了．此眼镜是 (选填“近视”或“远视”)
眼镜．
19. （湖北省黄冈市黄梅县2021-2022学年）为了加强管理，某单位利用人工智能技术，
实行刷脸考勤制度．如图，当人脸近摄像头时，光源自动打开，照亮 （选
填“人脸”或”显示屏”）．人脸通过摄像头成一个倒立、 的 像，并
与录人的信息进行比对，从面记录考勤．为了能成清晰的像，人到镜头的距离应满
足的条件是 ．20. （湖北省丹江口市2021-2022学年八年级（上）期末物理试题）在探究凸透镜成像
规律的实验中，应使烛焰和光屏的中心在凸透镜的 上；图中光屏上可成清晰的
像，它应是倒立缩小的实像，此成像特点与 （选填“投影仪”或“照相
机”）的相同；为模拟近视眼，可将凸透镜向 移动少许。
21. （湖北省丹江口市2021-2022学年八年级（上）期末物理试题）2019年5月，第二
届世界智能大会在天津开幕．如图所示是会场中展示的“5G远程驾驶”，三个大屏
幕分别显示多个视角及车速等信息．屏幕上显示的彩色画面是由红、 、蓝三种色
光混合而成的．被控制的汽车上装有摄像头，其中摄像头的镜头相当于 (填
“凸”或“凹”)透镜，摄像头成像的原理与 (填“显微镜”或“望远镜”)的物镜
成像的原理相同．
22. （湖北省麻城2021-2022学年）某同学为进一步了解“视力矫正”的原理，利用如
图所示的探究凸透镜成像规律的装置做了实验．他在发光体和凸透镜之间放置不同
类型的眼镜片，观察到了如下现象．
(1)将近视眼镜片放在发光体与凸透镜之间，光屏上原来清晰的像变模糊了;使光屏
(填“靠近”或“远离”)透镜，又能在光屏上看到发光体清晰的像．由此可知，在近
视眼得到矫正之前，物体的像成在视网膜的 (填“前方”或“后方)．
(2)取下近视眼镜片，重新调整光屏的位置，使它上面的像再次变得清晰，然后将另
一个远视眼镜片放在发光体和凸透镜之间，光屏上原来清晰的像又变模糊了;再使光屏 (填“靠近”或“远离”)透镜，又可以在光屏上看到发光体清晰的像．这说
明矫正远视眼的眼镜片对光有 作用．
四、作图题（本大题共2小题）
23. （湖北省恩施市2021-2022学年八年级）如图所示，请完成光通过透镜的光路图。
24. （湖北省十堰市2021-2022学年八年级上学期期末物理试题）如图所示，凹透镜的
主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°，请画出竖直激光束
AO经平面镜反射，再经凹透镜折射的光路图。
五、实验题（本大题共4小题）
25. （湖北省十堰市2021-2022学年八年级上学期期末物理试题）在“探究凸透镜成像
的规律”时，进行了如下操作：
（1）安装好器材后，调节烛焰、凸透镜和光屏，使它们三者中心在 ；
（2）实验时，将凸透镜放置在光具座50cm刻度处，蜡烛和光屏移动到如图所示位
置时，光屏上得到烛焰清晰的像，保持蜡烛和光屏的位置不动，将凸透镜移动到光
具座 cm刻度处，光屏上能再次出现烛焰清晰的像；
（3）若将凸透镜换成焦距相同镜面较小的凸透镜，再次做实验，光屏上的像与原来
相比 （选填“变小”、“变暗”或“变不完整”）了。
26. （湖北省宜昌市秭归县2021-2022学年八年级上学期期末物理试题）小明用蜡烛、凸
透镜和光屏做“探究凸透镜成像的规律”实验（如图）：（1）要使烛焰的像能成在光屏的中央，应适当将蜡烛向 （填“上”或“下”）
移动．
（2）烛焰放在距离凸透镜30cm处，移动光屏至某位置，在光屏上得到一个等大清
晰的像，则凸透镜的焦距是 cm．
（3）保持凸透镜位置不变，使烛焰向右移动4cm，此时应该将光屏向 （填
“左”或“右”）移至另一位置，才能得到一个倒立、 （填“放大”、“缩小”
或“等大”）的清晰实像，这种成像特点的典型应用是 ．
27. （湖北省恩施市2021-2022学年八年级）小明用如图所示的装置做“探究凸透镜成
像规律”实验。
（1）图中光屏上恰好成一清晰的像，该像的性质是倒立、 的实像。
（2）图中只移动蜡烛和光屏，可以模拟照相机成像原理的操作是 （填字母）。
A．都左移；；；；；； B．都右移
C．蜡烛左移，光屏右移；； D．蜡烛右移，光屏左移
（3）完成实验后，他将另一透镜放在图中45cm刻度线位置，发现光屏上的像由清
晰变模糊，向左移动光屏又发现清晰的像，说明该透镜对光有 作用，可以矫正
的视力缺陷是 。
28. （湖北省随州市2022年）在“探究凸透镜成像规律”的实验中:
（1）实验前，为了使烛焰的像成在光屏中央，应将光具座上蜡烛的烛焰、凸透镜、
光屏三者的中心调至 ；
（2）某时刻光屏上呈现一个清晰的倒立缩小的实像，如图所示。若保持蜡烛和光屏
的位置不动，将凸透镜向蜡烛方向缓慢移动，发现光屏上的像变模糊，同时发现像
的大小 （选填“变小”、“不变”或“变大”）；
（3）某时刻烛焰通过凸透镜在光屏上成清晰的像（如图），为探究“像的成因”，
在图中标记烛焰顶点为A，烛焰顶点在光屏上的像点为A′，并画出了一条由A点射
向凸透镜的普通光线，请在图中画出这条光线经凸透镜折射后的光路。参考答案
1. 【答案】B
【详解】A．光的三原色是红、绿、蓝，彩色电视机画面上的丰富色彩是由红、绿、
蓝三种色光混合而成的，故A错误；
B．根据红外线的性质，电视机遥控器是利用红外线来实现对电视机的控制的，故B
正确；
C．水球注入气泡后被气泡变为了两部分，中间是空气，气泡周围是水。这个时候整
个水球就变成了两个透镜，外圈成为了一个凸透镜，所以呈现出一个倒立的像，内
圈相当于变成了两个凹透镜的组合，这个时候又出现了一个正立的像。因此可以在
水球中同时看到一正一倒的两个像，故C错误；
D．小明看到电视屏幕上的画面是因为光源发出的光直接进入人的眼睛，这里不是因
为光的反射，故D错误。
故选B。
2. 【答案】D
【详解】由图可知，ABC都是中间薄、边缘厚的透镜，都是凹透镜；只有D是凸透
镜，凸透镜可以做放大镜使用，此时物体在一倍焦距内，凸透镜成正立、放大的虚
像，因此最适合用来观察细小物体的是D。
故选D。
3. 【答案】B
【详解】水滴是中间厚、边缘薄的结构，好比一个小的凸透镜，把太阳光进行了会
聚，使得局部产生高温，从而伤害汽车的外表，故ACD不符合题意，B符合题意。
故选B。
4. 【答案】D
【详解】
近视眼镜是凹透镜对光线具有会聚作用，给凸透镜“戴”上近视眼镜，使经过透镜
的光线发散，像向后移动．若“取”下近视眼镜，像会向光屏前移动，为使光屏上
的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏靠近透镜，故选D．
5. 【答案】A
【详解】
近视眼所成的像在视网膜的前方，为了使像正好呈在视网膜上，应使光专线推迟会
聚，使所成的像属相对于晶状体后移，所以应佩戴发散透镜即凹透镜；远视眼所成
的像在视网膜的后方，为了使像正好呈在视网膜上，应使光线提前会聚，使所成的
像相对于晶状体前移，所以应佩戴会聚透镜即凸透镜；由图可知是近视眼模型，应
加一个合适的凹透镜；故A符合题意。
故选A。
6. 【答案】C
【详解】
根据题意可知，此时所成的像是倒立放大的实像，所以满足
f＜u＜2f
5cm＜u＜10cm处于这一物距范围内的只有C选项，即
u=8cm
故选C。
7. 【答案】B
【详解】
光从水斜射入空气中时，折射角大于入射角，所以会发散。如图：
故选B.
8. 【答案】A
【详解】
透明冰块磨制成一个光学器件，光线可以透过冰块，可以取火是因为这个光学透镜
可以会聚光线，这种透镜属于凸透镜。
故选A。
9. 【答案】A
【详解】由图可知，物距大于像距，所以成的是倒立、缩小的实像；倒立不仅上下
相反，而且左右相反，因为光屏不透光，观察物和像时，都是在物和光屏之间向两
侧看，所以，他在不透光的白板光屏上看到的是A中的图，故A符合题意，BCD不
符合题意。
故选A。
10. 【答案】D
【详解】
A．由图可知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距
等于2倍焦距时，成倒立等大的实像，此时像距与物距相等。所以
2f=20cm
f=10cm
故A不符合题意；
B．已知
f=10cm
当物距
u=30cm
时，由图可知，像距
v=15cm
故B不符合题意；
C．凸透镜成像时，物远像近像变小，当物距增大时，像距减小，故C不符合题意；
D．当物距
u=15cm
2f＞u＞f
成倒立、放大的实像；故D符合题意。
故选D。11. 【答案】BC
【详解】
AB．近视眼的眼球的晶状体变厚，使焦距变短，晶状体折光能力变强，像成在视网
膜的前方，应佩戴凹透镜，使光线推迟会聚，故A错误，B正确；
CD．远视眼的晶状体变薄，使焦距变长，会聚能力减弱，像成在视网膜的后方，需
要戴凸透镜进行矫正，故C正确，D错误。
故选BC。
12. 【答案】AC
【详解】
A．平面镜成像的本质是光的反射成的虚像，故A正确；
B．近视是因为晶状体曲度过大、折光能力太强，使像成在视网膜前面，利用凹透镜
的发散作用可以使像后移到视网膜上，即人配戴的凹透镜可以矫正近视眼，故B错
误；
C．白光由七色光组成，不同色光通过三棱镜后，偏折角度不同，所以被分解成七色
光，这是光的色散现象，故C正确；
D．只要是光的反射，都遵循光的反射定律，镜面反射和漫反射都遵循光的反射定律，
故D错误。
13. 【答案】CD
【详解】
A．近视眼需要佩戴凹透镜，图中眼睛前面是凸透镜，用来矫正远视眼，故A错误；
B．凸透镜对所有光线有会聚作用，故B错误；
C．用放大镜看远处的物体时，物距大于2倍焦距，成缩小、倒立的实像，故C正确；
D．由于反射光线、入射光线和法线都在同一平面内，把纸板NOF向后折，两块纸
板不在同一平面上，在纸板上不能看到反射光，故D正确。
故选CD。
14. 【答案】BD
【详解】
A．由图可知，此时的物距大于像距，成倒立、缩小的实像，是照相机的原理，故A
正确，不符合题意；
B．蜡烛变短后，烛焰的位置向下移动，根据光线过透镜的光心不改变方向，像的位
置向上移动，故B错误，符合题意；
C．光在折射时光路可逆，图中物距大于像距，成倒立、缩小的实像，保持蜡烛和光
屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像，故C正确；不符
合题意；
D．烛焰在距透镜50cm-15cm=35cm处，光屏距透镜70cm-50cm=20cm处，在光屏
上恰成一个清晰的像，所以u=35cm，v=20cm，u>v，则光屏上呈现倒立、缩小的实
像；即u＞2f，35cm＞2f，所以f＜17.5cm；2f＞v＞f，2f＞20cm＞f，所以20cm＞f
＞10cm，17.5cm＞f＞10cm，故D错误；符合题意。
15. 【答案】 红外； 会聚； 漫
【详解】[1]学校进行晨检时，利用人体辐射的红外线能快速测出体温，是利用了红
外线的热效应。[2]教室内的投影仪镜头相当于凸透镜，对光有会聚作用。
[3]光的反射包括镜面反射和漫反射，教室内坐在各个位置的同学都能看到黑板上的
字，是因为光发生漫反射。
16. 【答案】倒立；缩小
【详解】
摄像头工作时，利用凸透镜成倒立、缩小的实像的工作原理来工作的.
17. 【答案】 甲； 丁
【详解】[1]近视眼是因为晶状体焦距太短，为了使光线会聚在原来的会聚点后面的
视网膜上，因此戴对光线具有发散作用的凹透镜来矫正。故甲图的入射光线会聚在
视网膜的前方表示近视眼成像情况，丙图表示近视眼的矫正情况。
[2]乙图的入射光线会聚在视网膜的后方，所以乙图表示了远视眼的成像情况；为了
使光线会聚在原来的会聚点前面的视网膜上，因此佩戴对光线具有会聚作用的凸透
镜来矫正。故丁图表示远视眼校正后成像情况。
18. 【答案】 凸 ； 虚 像 ； 近视
【详解】解答：根据图中的像可知，像和物在凸透镜的同侧且是正立、放大的虚像，
所以该镜片是凸透镜．在镜片前放置一眼镜，光屏上的像变模糊后，向后移动光屏，
像又清晰了．说明此镜片对光线起到了发散作用，所以是凹透镜，应为近视镜．
故答案 (1). 凸 (2). 虚 像 (3). 近视
19. 【答案】人脸 ； 缩小 ； 实 ； 大于2倍焦距
【详解】
[1]摄像头相当于凸透镜，因为是人脸成像，所以需要光源照亮人脸，从而使成像更
清晰；
[2][3]摄像头成的像和照相机成的像一样，成倒立、缩小的实像；
[4]根据照相机的成像原理可知，成倒立、缩小实像时，物距应大于2倍焦距，即人
到镜头的距离应大于二倍焦距．
20. 【答案】主光轴 ； 照相机 ； 左
【分析】
(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条
直线上，三者的中心大致在同一高度，即使应烛焰和光屏的中心位于凸透镜的主光
轴上，像才能呈在光屏的中央位置。
(2)根据物距大于像距时，由此根据凸透镜成像原理分析。
(3)当物距大于二倍焦距时， 这时的物距变化的速度要大于像距变化的速度，近视眼
是远处物体成像在视网膜的前方，故将凸透镜向左移动少许，增大透镜与光屏的距
离。
【详解】
[1]在探究凸透镜成像规律的实验中，实验时应先调节烛焰、凸透镜、光屏三者的中
心在同一直线上，并且大致在同一高度，应使烛焰和光屏的中心位于凸透镜的主光
轴上，像才能成在光屏的中央位置。
[2]由图可知，光屏上得到一个清晰的像，蜡烛到凸透镜距离大于光屏到凸透镜距离，
即物距大于像距，所以此时所成的像是倒立、缩小的实像，照相机就是根据这个原
理制成的。[3]近视眼所成的像落在视网膜的前面，在此实验中，光屏相对于视网膜，要模拟近
视眼，则所成的像要落在光屏前面，则像和光屏间的距离要变大，所以凸透镜要向
左移动少许。
21. 【答案】绿； 凸 ； 望远镜
【详解】
[1]红、绿、蓝三色光混合后能产生各种色彩，这三种色光叫做色光的三原色，所以
根据色光的混合规律，在电视屏幕中只需要红、绿、蓝三种颜色即可配出各种绚丽
的色彩来；
[2]摄像头的镜头相当于一个凸透镜，摄像头的原理为：当u＞2f时，凸透镜成倒立、
缩小的实像；
[3]望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立、缩小
的实像，与摄像头成像的原理相同；显微镜的物镜使物体成倒立、放大的实像，与
投影仪的原理相同，目镜成正立、放大的虚像，其原理与放大镜相同．
22. 【答案】远离 ； 前方 ； 靠近 ； 会聚
【详解】
（1）由于近视眼镜是凹透镜，而凹透镜对光线有发散作用，所以，将近视眼镜片放
在发光体与凸透镜之间时，使原来会聚成像的光线错后会聚，即像距变大，所以，
此时光屏应远离凸透镜，才能得到清晰的像；由此可知，近视眼镜可以使像远离凸
透镜，说明近视眼得到矫正之前，物体的像是成在视网膜的前方的；
（2）根据题意知道，取下近视镜片，重新调整光屏的位置，使它上面的像再次变得
清晰，然后将另一个远视眼镜片放在发光体和凸透镜之间，光屏上原来清晰的像又
变模糊了；由于远视眼镜是凸透镜，而凸透镜对光线有会聚作用，所以，应再使光
屏靠近透镜，才能在光屏上看到发光体清晰的像．
23. 【答案】
【详解】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过凹透镜光
心的光线传播方向不改变；平行于主光轴的光线经凹透镜折射后，其折射光线的反
向延长线过焦点。如图所示24. 【答案】
【详解】过入射点O垂直于镜面作出法线，平面镜与水平线夹角45°，所以入射光线
与平面镜的夹角为45°，所以反射角等于入射角为
90°﹣45°＝45°
据此在法线另一侧画出反射光线；因为入射光线垂直于主光轴，发生反射时反射角
和入射角均为45°，所以反射光线与入射光线的夹角为90°，则反射光线平行于主光
轴，根据平行于主光轴的光经凹透镜折射后反向延长过焦点画出折射光线，如图所
示
25. 【答案】 同一高度 ；65 ； 变暗
【详解】（1）[1]为了使像成在光屏的中央，安装好器材后，调节烛焰、凸透镜和光
屏，使它们三者中心在同一高度。
（2）[2]此时
u=50cm-35cm=15cm，v=80cm-50cm=30cm
且u2f，f
