5.1 透镜
一、选择题
1．凸透镜和凹透镜的光学性质不同，为判别直径相同的两个透镜的种类，现分别将它
们正对太阳光，再把一张纸放在它的下方，在纸上分别得到大小不同的甲、乙两个光斑，
透镜与光斑的大小如图所示 。则根据这两个光斑
A．甲、乙均能准确判断透镜的种类
B．甲、乙均不能准确判断透镜的种类
C．甲能准确判断透镜的种类而乙不能
D．乙能准确判断透镜的种类而甲不能
2．如图所示是一副远视（老花）眼镜，分析图中看到的像可知它的镜片是
A．平面镜 B．凸透镜 C．凹透镜 D．凹面镜
3．爸爸出差给小海带回一个水晶球，小海将水晶球对着太阳光，可以点燃火柴，这是
因为水晶球相当于一个
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用

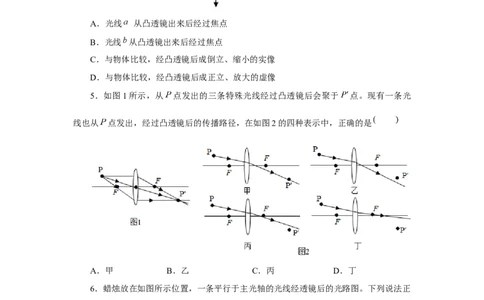

4．物体 放在如图所示的位置， 、 是凸透镜的两个焦点， 、 是两条进入凸透镜的入射光线，下列判断正确的是
A．光线 从凸透镜出来后经过焦点
B．光线 从凸透镜出来后经过焦点
C．与物体比较，经凸透镜后成倒立、缩小的实像
D．与物体比较，经凸透镜后成正立、放大的虚像
5．如图1所示，从 点发出的三条特殊光线经过凸透镜后会聚于 点。现有一条光
线也从 点发出，经过凸透镜后的传播路径，在如图2的四种表示中，正确的是
A．甲 B．乙 C．丙 D．丁
6．蜡烛放在如图所示位置，一条平行于主光轴的光线经透镜后的光路图。下列说法正
确的是A．透镜的焦距等于 B．透镜成的是虚像
C．透镜成的是正立的像 D．透镜成的是缩小的像

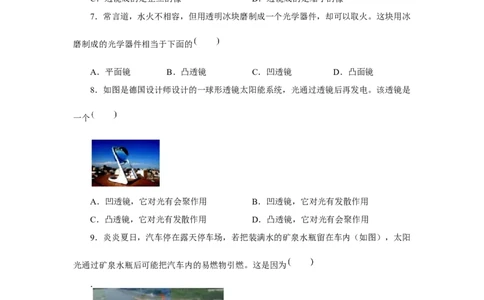

7．常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火。这块用冰
磨制成的光学器件相当于下面的
A．平面镜 B．凸透镜 C．凹透镜 D．凸面镜
8．如图是德国设计师设计的一球形透镜太阳能系统，光通过透镜后再发电。该透镜是
一个
A．凹透镜，它对光有会聚作用 B．凹透镜，它对光有发散作用
C．凸透镜，它对光有发散作用 D．凸透镜，它对光有会聚作用
9．炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内（如图），太阳
光通过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为
A．矿泉水瓶相当于一个凹透镜，会聚光线
B．矿泉水瓶相当于一个凹透镜，发散光线
C．矿泉水瓶相当于一个凸透镜，会聚光线D．矿泉水瓶相当于一个凸透镜，发散光线
10．关于凹透镜，下列说法正确的是
A．光线通过凹透镜后一定是会聚的
B．光线通过凹透镜后一定是发散的
C．凹透镜可以使会聚光束延迟会聚
D．凹透镜可以使平行光线会聚
11．截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体
A．可以看做两块凹透镜 B．可以看做一块凸透镜
C．对图示光束没有任何作用 D．对图示光束具有会聚作用
12．如图所示， 为入射光线， 为折射光线，且 。已知 ，该
凸透镜的焦距可能是
A． B． C． D．
13．香水的主要成分是易燃酒精，如图所示为四瓶相同的香水，透明的玻璃瓶盖形状
各异，其中在阳光下最容易引发火灾的是
A． B． C． D．
14．关于凸透镜和凹透镜，下列说法中正确的是A．凸透镜对光有会聚作用，焦距越小，对光的折光本领就越强
B．凹透镜对光有发散作用，焦距越小，对光的发散作用就越小
C．凸透镜和凹透镜都有两个焦点，且都是实焦点
D．经过凸透镜和凹透镜光心的光线，其传播方向会发生改变
二、综合题
15．小明用两个焦距不同的凸透镜，分别观察同一课本上的文字。当凸透镜到课本的
距离相等时，看到如图甲、乙两种不同的像，甲图中凸透镜的焦距为 ，乙图中凸透镜的
焦距为 ，那么 （选填“ ”“ ”或“ ” 。
16．焦点与焦距：凸透镜能使跟主光轴平行的光线 在主光轴上的一点，这个点叫
做凸透镜的 ，用字母“ ”表示，这个点到凸透镜光心的距离叫做 ，用字母“
”表示。
17．（1）如图1，我国敦煌的塔式光热电站通过平面镜把太阳光反射后汇聚到吸热
塔，其中某束光的传播路径如图2所示，在图2中画出平面镜的位置。（用“ ”表示平面
镜）（2）如图3，来自于物体 的三束光线 、 、 平行于主光轴， 是透镜的光
心， 经过透镜后的光线过主光轴的一点。
①在图3中画出 、 经透镜后的光线。
② 经透镜所成像的性质是 （选填“倒立缩小的实像”“倒立放大的实像”或
“正立放大的虚像” 。
③若透镜不动，物体 往透镜方向移动 ，则 经过透镜后的光线过主光轴的点
（选填“向左移动”“向右移动”或“不动” 。参考答案与试题解析
一、选择题
1．【答案】C
【解析】因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，根据图示可知，
甲一定是对光线起了会聚作用；
乙可能是对光线起了发散作用，也可能是形成放大的实像，因此形成甲光斑的一定是
凸透镜，形成乙光斑的可能是凹透镜、也可能是凸透镜。
故选： 。
2．【答案】B
【解析】从图象可以看出，物体通过镜片所成的像是放大的，且物像同侧，所以所成
的像是正立放大的虚像，属于凸透镜的成像原理，故 正确， 错误。
故选： 。
3．【答案】A
【解析】小海将水晶球对着太阳光，可以点燃火柴，说明水晶球对太阳光有会聚作
用，凸透镜对光线有会聚作用，因此水晶球相当于一个凸透镜。
故选： 。
4．【答案】A
【解析】 .由图知，光线 是平行于主光轴的光线，经凸透镜的折射光线过焦点，故
正确；
.光线 是过光心的光线，经凸透镜出来的光线方向不变，故 错误；
.由图知，物体 与凸透镜距离大于一倍焦距，小于二倍焦距，经凸透镜后成倒
立、放大的实像，故 错误。
故选： 。
5．【答案】A
【解析】由题知， 是 点经凸透镜所成的实像，那么由 点发出的光经凸透镜折射
后一定过像点 ，由图2知，甲图正确，乙、丙、丁错误。
故选： 。
6．【答案】A
【解析】 .平行于主光轴的光线经凸透镜折射后将过焦点，此透镜的焦距为 ，故 正确；
.透镜的焦距为 ，蜡烛在1倍焦距到2倍焦距之间，经凸透镜成倒立、放大
的实像，故 错误。
故选： 。
7．【答案】B
【解析】透明冰块磨制成一个光学透镜属于凸透镜，可以会聚光线；可以取火是因为
这个光学透镜可以会聚光线，凸透镜又叫会聚透镜。
故选： 。
8．【答案】D
【解析】由题意可知，通过透镜聚光之后再发电，则该透镜对光线有会聚作用，由凸
透镜对光线有会聚作用、凹透镜对光线具有发散作用可知，此透镜是一个凸透镜。
故选： 。
9．【答案】C
【解析】装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会
使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火
灾，故 正确。
故选： 。
10．【答案】C
【解析】 .凹透镜可以使发散光束散得更开、会聚光束延迟会聚、平行光束散
开；
凸透镜可以使发散光束发散程度减小、会聚光束提前会聚、平行光束变得会聚，故
错误， 正确；
.凹透镜对光线的发散作用是指光经凹透镜折射后比原来的传播方向更偏离主光轴，
而不是说通过凹透镜的光都是发散的，故 错误。
故选： 。
11．【答案】A
【解析】玻璃体被中空（中间是空气）分成了两部分，这两部分都是中间薄、边缘
厚，都是凹透镜，对光线有发散作用，因此平行光经过玻璃体后，会变得发散。
故选： 。
12．【答案】B【解析】根据题意 可知， 点成像在 点，像距大于物距，满足
，成倒立、放大的实像。因为 ，则 ，由此可得 ，故
符合题意、 不符合题意。
故选： 。
13．【答案】B
【解析】如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的
应该是 瓶，因为 瓶的玻璃瓶盖相当于凸透镜，对光有会聚作用，最容易在阳光下引发
火灾。
故选： 。
14．【答案】A
【解析】 .凸透镜的焦距越小，说明焦点和凸透镜越近，说明凸透镜对光线会聚能力
越强，故 正确；
.凹透镜的焦距越小，其对光的发散作用就越大，故 错误；
.凸透镜的焦点是实际光线会聚形成的，是实焦点，凹透镜的焦点是实际光线的反向
延长线会聚形成的，是虚焦点，故 错误；
.凸透镜、凹透镜光心的特点是通过光心的光线方向不发生改变，光无论沿什么方向
射向凹透镜的光心后，其传播方向不发生改变，故 错误。
故选： 。
二、综合题
15．【答案】＞
【解析】由图知，乙图像比甲图的像大，说明乙图物体更靠近凸透镜的焦点，即在物
距不变的情况下， 。
故答案为： 。
16．【答案】会聚；焦点；焦距。
【解析】凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜
的用焦点，字母“ ”表示，这个点到凸透镜光心的距离叫做焦距，用字母“ ”表示。故答案为：会聚；焦点；焦距。
17．【答案】（1）如图；（2）①如图；②倒立放大的实像；③不动。
【解析】（1）由图可知，反射光线与入射光线的角平分线与法线重合，反射角等于入
射角，据此做出法线，法线与镜面是垂直的，据此做出镜面，如图所示：
；
（2）①由图可知， 平行于主光轴的光线，经过凸透镜后会过焦点，即焦点的位置在
刻度线处； 和 也是平行于主光轴的光线，经过凸透镜后会过焦点，如图所示：
；
②根据①可知，凸透镜的焦距为 ，此时的物距在一倍焦距和
二倍焦距之间，成倒立、放大的实像；③物体 往透镜方向移动 ， 仍然是平行于
主光轴的光线，经过凸透镜后会过焦点，即 经过透镜后的光线过主光轴的点不动。
故答案为：（1）如图；（2）①如图；②倒立放大的实像；③不动。
