专项六 光学实验
角度1 探究光的反射规律
【典题 1】“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌
面上，标有刻度(图中未画出)的白色纸板 ACDB能绕垂直于 CD的ON轴翻转，
在纸板上安装一支可在纸板平面内自由移动的激光笔。

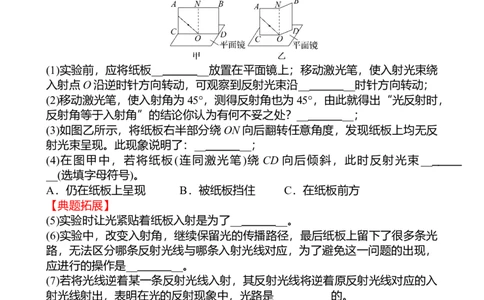

(1)实验前，应将纸板__ __放置在平面镜上；移动激光笔，使入射光束绕
入射点O沿逆时针方向转动，可观察到反射光束沿__ __时针方向转动；
(2)移动激光笔，使入射角为 45°，测得反射角也为45°，由此就得出“光反射时，
反射角等于入射角”的结论你认为有何不妥之处？__ __；
(3)如图乙所示，将纸板右半部分绕 ON向后翻转任意角度，发现纸板上均无反
射光束呈现。此现象说明了：__ __；
(4)在图甲中，若将纸板(连同激光笔)绕 CD 向后倾斜，此时反射光束__
__(选填字母符号)。
A．仍在纸板上呈现 B．被纸板挡住 C．在纸板前方
【典题拓展】
(5)实验时让光紧贴着纸板入射是为了__ __。
(6)实验中，改变入射角，继续保留光的传播路径，最后纸板上留下了很多条光
路，无法区分哪条反射光线与哪条入射光线对应，为了避免这一问题的出现，
应进行的操作是__ __。
(7)若将光线逆着某一条反射光线入射，其反射光线将逆着原反射光线对应的入
射光线射出，表明在光的反射现象中，光路是__ __的。
题组训练
如图是“探究光的反射规律”的实验装置，其中 ABCD 是白色硬纸板制成的光
屏，并能沿ON折转，ON垂直于CD。
实验次数 1 2 3 4 5 6
入射角 60° 50° 40° 30° 20° 0°反射角 60° 50° 40° 60° 20° 0°
(1)实验时，将光屏__ __放置在平面镜上，让一束光紧贴光屏射向镜面上
的O点，可在光屏上看到反射光线，如图甲；将光屏右半部分向后折转任意角
度，光屏上都看不到反射光，如图乙；说明反射光线、入射光线与法线在__
__。
(2)某同学的实验数据如表，其中有一组数据测错了，这组数据是第__ __
次实验的，原因可能是将反射光线与__ __的夹角当成反射角。
(3)图甲中，让入射光线 EO 靠近法线 ON，则反射角会__ __(选填“变
大”或“变小”)；若让光沿 FO方向入射，发现反射光沿__ __方向射出，
说明在反射现象中__ __。
角度2 探究平面镜成像的特点

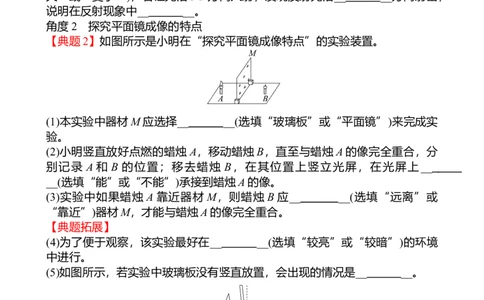

【典题2】如图所示是小明在“探究平面镜成像特点”的实验装置。
(1)本实验中器材 M应选择__ __(选填“玻璃板”或“平面镜”)来完成实
验。
(2)小明竖直放好点燃的蜡烛 A，移动蜡烛 B，直至与蜡烛 A 的像完全重合，分
别记录 A 和 B 的位置；移去蜡烛 B，在其位置上竖立光屏，在光屏上__
__(选填“能”或“不能”)承接到蜡烛A的像。
(3)实验中如果蜡烛 A 靠近器材 M，则蜡烛 B 应__ __(选填“远离”或
“靠近”)器材M，才能与蜡烛A的像完全重合。
【典题拓展】
(4)为了便于观察，该实验最好在__ __(选填“较亮”或“较暗”)的环境
中进行。
(5)如图所示，若实验中玻璃板没有竖直放置，会出现的情况是__ __。
(6)观察像时，细心的小明发现两个几乎重叠的像，这是__ __造成的。
(7)实验中，小明的同学小华建议把图中的白纸换成方格纸，她这样做的优点是
__ __。
题组训练
(1)图甲是“探究平面镜成像特点”的实验装置图，平面镜成像的原理是__
__。小亮在竖直放置的玻璃板前 A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移
动到A′处时，可以看到它跟像完全重合，由此可以得出的结论是__ __。
(2)经过三次实验后，在白纸上记录像与物的对应点如图乙，用刻度尺分别测出
其到玻璃板的距离，并进行比较，进一步分析得出结论__ __。用玻璃板
代替平面镜的原因是__ __。
(3)小亮在某次实验中把点燃的蜡烛a放在玻璃板前，移动玻璃板后面的未点燃
的蜡烛a′，发现无论怎样在水平面上移动，都不能使蜡烛a′与蜡烛a的像重合。
接下来应该__ __。
