第四章 光现象-单元测
一、单选题
1. 如图，恰如宋代诗人张先在《题西溪无相院》写的“过桥人似鉴中行”：人在西溪小桥上走过，感觉像
在镜中行走，桥下兼有桥的倒影和影子。有关这个情境以下说法正确的是（ ）
的
A. 桥 影子是光的直线传播形成的实像
B. 随着太阳西行，桥的倒影将向东运动
C. 如果水面涨高，桥上人的像会靠近他本人，像变大
D. 桥的倒影是由反射光线的反向延长线会聚而成的虚像

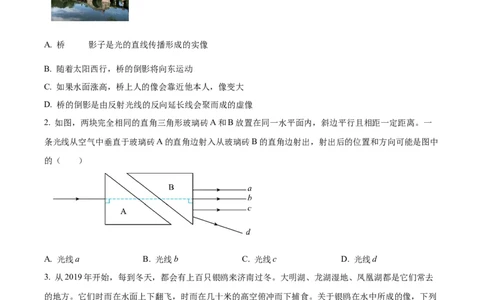

2. 如图，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。一
条光线从空气中垂直于玻璃砖A的直角边射入从玻璃砖B的直角边射出，射出后的位置和方向可能是图中
的（ ）
A. 光线a B. 光线b C. 光线c D. 光线d
3. 从2019年开始，每到冬天，都会有上百只银鸥来济南过冬。大明湖、龙湖湿地、凤凰湖都是它们常去
的地方。它们时而在水面上下翻飞，时而在几十米的高空俯冲而下捕食。关于银鸥在水中所成的像，下列
说法正确的是（ ）
A. 像与银鸥关于水面对称
B. 银鸥飞得越高，像越小
C. 水越深，像离水面越远D. 像是光的折射所形成的
4. 如图所示，是西安奥体中心体育馆正中心上方悬挂的斗屏，它是国内乃至亚洲最大的一块斗屏，在场馆
每一个座位上抬头，都可以清晰地看到斗屏上播放的内容，下列说法正确的是（ ）
A. 斗屏上丰富色彩的画面是由红、绿、蓝三种色光混合而成的
B. 观众看到斗屏上比赛的画面是因为光的反射
C. 观众能看到屏幕上方红色的横幅，是因为横幅吸收了红光
D. 观众可以在各个方向看到屏幕上画面，是因为斗屏上的光可以不沿直线传播

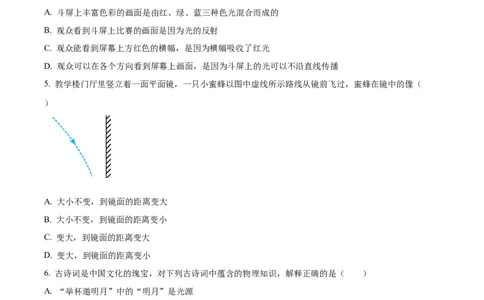

5. 教学楼门厅里竖立着一面平面镜，一只小蜜蜂以图中虚线所示路线从镜前飞过，蜜蜂在镜中的像（
）
A. 大小不变，到镜面的距离变大
B. 大小不变，到镜面的距离变小
C. 变大，到镜面的距离变大
D. 变大，到镜面的距离变小
6. 古诗词是中国文化的瑰宝，对下列古诗词中蕴含的物理知识，解释正确的是（ ）
A. “举杯邀明月”中的“明月”是光源
B. “起舞弄清影”中的“影”是光的直线传播形成的
C. “掬水月在手”中的“月在手”是光的折射现象
D. “疏影横斜水清浅”中的“水清浅”是光的反射现象
7. 超级月亮、红月亮和蓝月亮三碰头是罕见的天文现象，百年一遇。下列对该现象的说法中正确的是（
）A. 超级月亮是指该晚的月亮在当月中最明亮
B. 红月亮是指太阳光中的红光在地球大气层中的折射程度最强而导致月球表面呈现暗红色的现象
C. 蓝月亮是指太阳光中的蓝光在地球大气层中因受到散射的影响最小，通过大气层折射导致月球表面呈
现淡蓝色的现象
的
D. 当天发生该现象时，月亮处于地球本影区即发生 是月全食现象

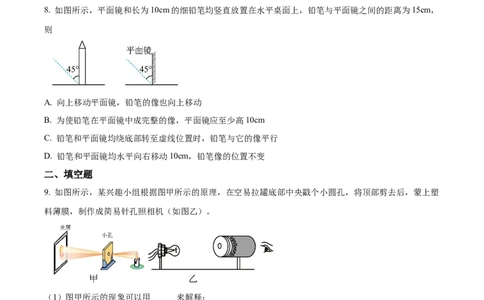

8. 如图所示，平面镜和长为10cm的细铅笔均竖直放置在水平桌面上，铅笔与平面镜之间的距离为15cm，
则
A. 向上移动平面镜，铅笔的像也向上移动
B. 为使铅笔在平面镜中成完整的像，平面镜应至少高10cm
C. 铅笔和平面镜均绕底部转至虚线位置时，铅笔与它的像平行
D. 铅笔和平面镜均水平向右移动10cm，铅笔像的位置不变
二、填空题
9. 如图所示，某兴趣小组根据图甲所示的原理，在空易拉罐底部中央戳个小圆孔，将顶部剪去后，蒙上塑
料薄膜，制作成简易针孔照相机（如图乙）。
（1）图甲所示的现象可以用 _____来解释；
（2）图乙中，将易拉罐水平放置，在左侧固定一只与小孔等高的小灯泡，灯泡发光时，可在塑料薄膜上
看到灯丝 _____（倒立/正立）的 _____（实/虚）像；若水平向左移动易拉罐，像的大小将会 _____（变
大/变小/不变）。
10. 图甲是汽车抬头显示系统（简称HD），HD可将水平显示器上重要行车数据通过前挡风玻璃（看作平
面镜）呈现在司机正前方，方便安全行车。挡风玻璃上成的像是由于光的___________（填“反射”或
“折射”）形成的；图乙为其成像原理图，行车时驾驶员若想将挡风玻璃的像调低，需要将显示器沿水平方向___________（填“远离”或“靠近”）挡风玻璃，移动后，像的大小将___________（填“变大”、
“不变”或“变小”）。

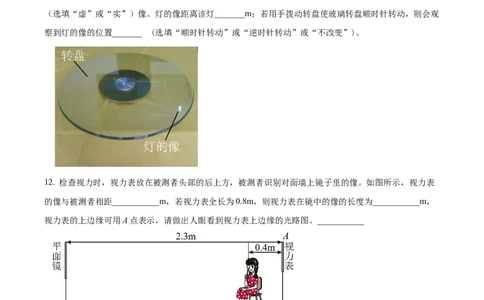

11. 如图，水平桌面上有一块圆形玻璃转盘，距转盘1.8m高处有一盏灯成像在其中，则灯的像是_______
（选填“虚”或“实”）像。灯的像距离该灯_______m；若用手拨动转盘使玻璃转盘顺时针转动，则会观
察到灯的像的位置_______ (选填“顺时针转动”或“逆时针转动”或“不改变”)。
12. 检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。如图所示，视力表
的像与被测者相距___________m，若视力表全长为0.8m，则视力表在镜中的像的长度为___________m，
视力表的上边缘可用A点表示，请做出人眼看到视力表上边缘的光路图。___________
13. 如图所示，当汽车在AB路段行驶时，由于光的______（填“直线传播”、“反射”或“折射”），司
机看不到BC路段的情况；为了看到BC路段的情况，人们利用光的______（填“反射”或“折射”）规律，
在公路急拐B处装上______（填“平面镜”、“凸面镜”或“凹面镜”），以减少事故的发生。14. 图甲是汽车抬头显示系统（简称HD），HD可将水平显示器上重要行车数据通过前挡风玻璃（看作平
面镜）呈现在司机正前方，方便安全行车。若通过挡风玻璃成垂直于水平面的像，则挡风玻璃与水平面夹
角为______度；图乙为其成像原理图，行车时驾驶员若想将挡风玻璃的像调低，需要将显示器沿水平方向
______（填“远离”或“靠近”）挡风玻璃，移动后，像的大小将______（填“变大”“不变”或“变
小”）。
15. 如图所示，一束激光沿_____射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部
光斑移动到O点的_____（左/右）侧．继续沿水槽壁缓慢注水，在此过程中，折射角_____（增大/不变/减
小）．
三、作图题
16. 图甲是小宇的妈妈在镜子前面试穿刚买的新鞋，请在图乙中画出妈妈看见鞋的光路，A点表示人的眼
睛，B点表示鞋的位置。
的
17. 如图所示，一束单色光垂直射向三棱镜，请画出这束光通过三棱镜后 大致光路图。18. 如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光
源S和像点 的位置，并完成光路图（保留作图痕迹）。
四、实验题
19. 如图所示，小明在“探究平面镜成像的特点”的实验中：
（1）小明选用透明的玻璃板代替平面镜的目的是便于______；
（2）小明选用两个完全相同的蜡烛的目的是便于______；
（3）在实验过程中，把一只点燃的蜡烛放在玻璃板前，再将另一支______蜡烛（选填“点燃”或“不点
燃”）放在玻璃板的后面来回移动，直到看上去跟前面的蜡烛的像完全重合；
（4）当点燃的蜡烛放在玻璃板前面的A处时，玻璃板后B处的蜡烛好像也被“点燃”了；移去B处的蜡
烛，将光屏放在B处，发现光屏上并没有蜡烛的像，这说明平面镜所成的像是______像；
（5）在做这个实验时，小丽同学提出用带有方格的纸代替平面镜下面的白纸会更好，你赞同她的观点吗？
______，理由是______。
20. 图是“探究光的折射规律”的实验光路；
（1）如图，将有折射光线的半个光屏向后折转一个角度，观察到光屏上无折射光线，得出结论：折射光线、入射光线与法线_________；
（2）改变入射角的大小，观察折射光线和折射角的变化情况，记录如下：
入射角i 10° 20° 30° 40° 50° 60° 70° 80° 85°
折射角r 8° 15° 22° 29° 35° 41° 45° 47° 48°
折射光线亮度 亮→暗
分析实验数据发现：光从空气斜射入水时，折射角___________入射角，折射角随入射角增大而
___________；
（3）由表格数据猜想，随着入射角的增大，反射光线的亮度变化情况为___________。
一、单选题
（2023·湖南湘潭·统考中考真题）
21. 下列现象能说明光沿直线传播的是（ ）
A. 天边彩虹 B. 海市蜃楼
C. 铅笔“折断” D. 小孔成像
（2023·湖北鄂州·统考中考真题）
22. 光与影的世界美妙无穷。如图所示的光现象中，能用光的直线传播解释的是（ ）
A. 水中的倒影B. 日晷上针的影子
C. 汽车后视镜中的像
D. 筷子在水面处弯折
（2018·江苏盐城·中考真题）
23. 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下
列操作使光斑向左移动的是（ ）
A. 保持水面高度不变使激光笔向右平移
B. 保持激光射入角度不变使水面上升
C. 保持激光射入角度不变使水面下降
D. 保持水面高度和入射点不变使激光入射角增大
（2022·湖南株洲·统考中考真题）
24. 检查视力时，视力表放在被测者头部的后上方，如图甲所示，则视力表上如图乙所示的字母在平面镜
中的像正确的是（ ）A. B. C. D.
（2022·湖南益阳·统考中考真题）
25. 如图所示，人站在竖直放置的平面镜前，下列判断正确的是（ ）
A. 人靠近平面镜时，他的像变大
B. 人与平面镜的距离增大时，他与像的距离变小
C. 平面镜垂直纸面向里移动，他的像位置不变
的
D. 平面镜 上端向人倾斜，他的像位置不变
（2023·北京·统考中考真题）
26. 一束单色光从空气斜射入水中的情境如图所示。下列说法正确的是（ ）
A. BO是入射光，OA是反射光
B. AO是入射光，OC是折射光
C. ∠AOM是入射角，∠BON是反射角
D. 光若沿CO入射，将沿OA和OB射出
二、填空题
（2022·江苏镇江·统考中考真题）的
27. 如图所示，竖直放置 平面镜能绕水平轴MN转动，小明站在平面镜正前方，他在镜中成的是
___________（选填“实”或“虚”）像；小明垂直镜面移动8cm，他与像的距离改变 ___________cm；
为了让他站着就能看到镜中脚的像，可以让平面镜绕轴沿 ___________时针方向转动。
（2023·黑龙江·统考中考真题）
28. 电视机的遥控器是利用__________来实现遥控的，我们可以从不同的方向看到同一个物体是因为光在
物体表面发生了__________反射。
（2023·江苏连云港·统考中考真题）
29. 一束光与水平面成30°角斜射到平静的水面上，则反射角为_______°，若入射角增大10°，则入射光线
和反射光线夹角为______°。远远望云，一只小鸟在平静的水面上飞翔，若它距水面6m，它的像距水面的
距离是_______m，当它向水面俯冲的过程中，像的大小_______（选填“变大”“不变”或“变小”）。
（2022·江苏苏州·统考中考真题）
30. 用图甲中的器材探究平面镜成像的特点时，发现不便得到像和物左右之间的关系。为解决这一问题，
应选用图乙中的___________ （a/b/c）棋子进行实验，分析可得像与物关于镜面___________。
（2022·黑龙江大庆·统考中考真题）
31. 1905年，英国车手多萝西菜维发明了汽车后视镜，以便于观察后方来车。目前，汽车两侧的后视镜用
的是___________（填“凸透镜”、“凹透镜”、“平面镜”、“凸面镜”或“凹面镜”），物体通过该
光学元件成___________立的___________（填“实像”或“虚像”），选用该光学元件的优势是
___________。（2021·湖南常德·统考中考真题）
32. 为有效防控新冠肺炎疫情，体温检测己成常态，在人员密集的医院、车站、机场等地方都安装有“门
式人体测温仪”，如图所示，人通过门时就可检测出人的体温状况，这是利用______来工作的，它属于一
种 ______（选填“可见光”、“不可见光”）。
三、实验题
（2023·黑龙江齐齐哈尔·统考中考真题）
33. 小明利用如图装置探究光反射时的规律。
（1）如图1所示，实验时，把一个平面镜放在水平桌面上，再把白色纸板 （右侧可绕 翻折）竖
直地立在平面镜上，纸板上的直线 应___________于镜面。使一束光贴着纸板沿某一角度射到 点，
光在纸板上发生___________（选填“镜面”或“漫”）反射，呈现径迹。光经平面镜反射，沿另一个方
向射出；
（2）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。取下纸板，用量角器测量
两侧的 和 ，是为了___________；根据实验结论可知：当入射光 与平面镜夹角为 时，
反射角为___________；
（3）让光沿图1中 方向照射到镜面，它会沿着 方向射出。这表明：在光的反射现象中，光路是___________的。
（4）如图2所示，把纸板 右侧绕 向前折或向后折，在右侧纸板上看不到反射光。这表明：在反
射现象中，反射光线、入射光线和法线都在___________内。
（2023·湖南益阳·统考中考真题）
34. 用如图所示装置“探究平面镜成像的特点”。
（1）请将下列实验步骤合理排序，合理的实验步骤顺序为A______F（填序号）；
A.在桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜。沿着玻璃板在纸上画一条直线，代表平面镜的
位置。
B.用直线把蜡烛和它的像在纸上的位置连起来，并用刻度尺分别测量它们到玻璃板的距离。
C.拿一支外形相同但不点燃的蜡烛，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重
合。
D.把一支点燃的蜡烛放在玻璃板的前面，可以看到它在玻璃板后面的像。
E.在纸上记下蜡烛和它的像的位置。
F.根据上述实验分析得出平面镜成像的规律：平面镜所成的像与物体关于平面镜对称。
（2）为了使实验结论更具科学性，应补充的实验步骤是_________；
（3）在上述实验中，如果在玻璃板背面粘贴一张不透光的白纸，将玻璃板背面完全遮挡住，还能看到蜡
烛在玻璃板后面的像吗？答：______看到。（选填“能”或“不能”）
（2022·山东枣庄·统考中考真题）
35. 如图是某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如下数据：
入射角 10° 30° 45° 60°
折射角 7.1° 20.7° 30° 37.8°
（1）实验中，光具盘除了能读出入射角和折射角大小外，还具有______的作用；
（2）分析表格中的数据，你能得出的结论（写出一条即可）：______；
（3）根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角______30°（选
填“大于”、“小于”或“等于”）；（4）当光以30°的入射角从玻璃射入空气中时，其折射角是______。
四、作图题
（2023·山西·统考中考真题）
36. 古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙
中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置。
（2023·山东泰安·统考中考真题）
37. 如图所示，从光源S发出的一条光线射向平面镜，经平面镜反射后过A点，请作出这条入射光线并完
成光路图。
（2018·四川自贡·中考真题）
38. 如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两
个光斑的光路图。
