2024年全国中考物理试题分类汇编二十一 安全用电
一、选择

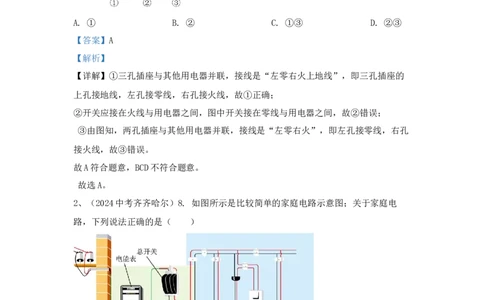

1、（2024天津中考）7. 如图为部分家庭电路示意图，其中连接正确的是（ ）
A. ① B. ② C. ①③ D. ②③
【答案】A
【解析】
【详解】①三孔插座与其他用电器并联，接线是“左零右火上地线”，即三孔插座的
上孔接地线，左孔接零线，右孔接火线，故①正确；
②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；
③由图知，两孔插座与其他用电器并联，接线是“左零右火”，即左孔接零线，右孔
接火线，故③错误。
故A符合题意，BCD不符合题意。
故选A。
2、（2024中考齐齐哈尔）8. 如图所示是比较简单的家庭电路示意图；关于家庭电
路，下列说法正确的是（ ）
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【答案】D
【解析】
【详解】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故
C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零
线，b导线是火线，a、b外的导线是地线，故D正确。
故选D。

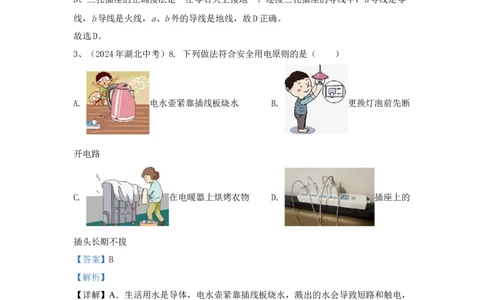

3、（2024年湖北中考）8. 下列做法符合安全用电原则的是（ ）
A. 电水壶紧靠插线板烧水 B. 更换灯泡前先断
开电路
C. 在电暖器上烘烤衣物 D. 插座上的
插头长期不拔
【答案】B
【解析】
【详解】A．生活用水是导体，电水壶紧靠插线板烧水，溅出的水会导致短路和触电，
故A不符合题意；
B．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B符合
题意；
C．在电暖器上烘烤衣物易引发火灾，故C不符合题意；
D．插座上的插头长期不拔会发热，引起线路安全事故，故D不符合题意。
故选B。
4、(2024年陕西中考)6. 下列做法不符合安全用电原则的是（ ）A. 使用试电笔时用手接触笔尾金属体 B. 厨房和卫生间使用防水插座
C. 在高压电线附近放风筝 D. 手机充电时不接打电话
【答案】C
【解析】
【详解】A．使用试电笔时，手不能接触试电笔尖，但要接触笔尾金属体，故A不符
合题意；
的
B．生活中 用水是导体，故厨房和卫生间使用防水插座，故B不符合题意；

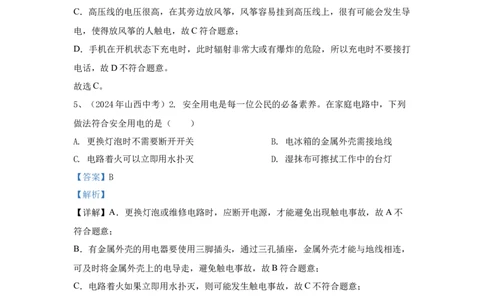

C．高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导
电，使得放风筝的人触电，故C符合题意；
D．手机在开机状态下充电时，此时辐射非常大或有爆炸的危险，所以充电时不要接打
电话，故D不符合题意。
故选C。
5、（2024年山西中考）2. 安全用电是每一位公民的必备素养。在家庭电路中，下列
做法符合安全用电的是（ ）
A. 更换灯泡时不需要断开开关 B. 电冰箱的金属外壳需接地线
C. 电路着火可以立即用水扑灭 D. 湿抹布可擦拭工作中的台灯
【答案】B
【解析】
【详解】A．更换灯泡或维修电路时，应断开电源，才能避免出现触电事故，故A不
符合题意；
B．有金属外壳的用电器要使用三脚插头，通过三孔插座，金属外壳才能与地线相连，
可及时将金属外壳上的电导走，避免触电事故，故B符合题意；
C．电路着火如果立即用水扑灭，则可能发生触电事故，故C不符合题意；
D．用湿抹布擦拭正在工作的电灯，由于湿抹布比较容易导电，容易发生触电事故，故
D不符合题意。
故选B。
6、（2024中考 宜宾）7. 关于安全用电，下列说法正确的是（ ）
A. 用湿手触摸家庭电路开关
B. 多个大功率用电器同时工作时，共用一个插座
C. 使用试电笔时，手指按住笔尾金属帽，用笔尖接触被测导线D. 将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用
【答案】C
【解析】
【详解】A．由于水会导电，用湿手触摸家庭电路开关，可能发生触电现象，故A错
误；
B．多个大功率用电器同时工作时，共用一个插座，电功率过大，由 得，导线
的电流过大，通电时间相同时，会导致导线产生热量过多，使导线起火，故B错误；

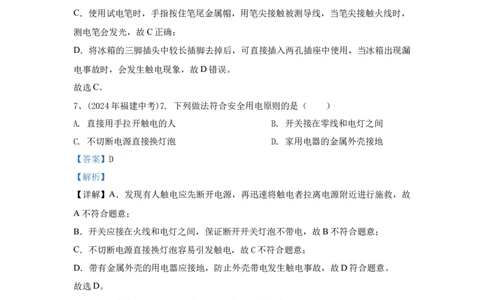

C．使用试电笔时，手指按住笔尾金属帽，用笔尖接触被测导线，当笔尖接触火线时，
测电笔会发光，故C正确；
D．将冰箱的三脚插头中较长插脚去掉后，可直接插入两孔插座中使用，当冰箱出现漏
电事故时，会发生触电现象，故D错误。
故选C。
7、(2024年福建中考)7. 下列做法符合安全用电原则的是（ ）
A. 直接用手拉开触电的人 B. 开关接在零线和电灯之间
C. 不切断电源直接换灯泡 D. 家用电器的金属外壳接地
【答案】D
【解析】
【详解】A．发现有人触电应先断开电源，再迅速将触电者拉离电源附近进行施救，故
A不符合题意；
B．开关应接在火线和电灯之间，保证断开开关灯泡不带电，故B不符合题意；
C．不切断电源直接换灯泡容易引发触电，故C不符合题意；
D．带有金属外壳的用电器应接地，防止外壳带电发生触电事故，故D符合题意。
故选D。
8、（2024中考 云南）3. 下列做法符合安全用电的是（ ）
A. 及时更换绝缘皮破损的电线 B. 用正在充电的电热水袋取暖
C. 用潮湿的手直接拔饮水机的插头 D. 插线板敞露在雨中给电动车充电
【答案】A
【解析】
【详解】A．使用绝缘皮破损的电线可能会导致触电事故的发生，所以要及时更换绝缘
皮破损的电线，故A符合题意；B．热水袋里面的液体一般不会充满，会留有一定的空气在里面，如果电热丝工作时热
水袋发生倾斜，就会导致发热管出现空烧，碰到热水袋内壁就容易将其烧穿爆炸，所
以不能用正在充电的电热水袋取暖，故B不符合题意；
C．生活用水是导体，用潮湿的手直接拔饮水机的插头，容易导致触电事故的发生，故
C不符合题意；
D．雨水是导体，插线板敞露在雨中给电动车充电可能会导致短路、漏电等事故的发
生，故D不符合题意。
故选A。
9、（2024中考 泸州）5. 安全用电，人人有责。关于生活中的用电方式，不正确的是
（ ）
.
A 使用验电笔检查电路时，手不能触碰到笔尾金属体
B. 不要用湿手接触带电设备，不要用湿布擦抹带电设备
C. 了解家庭电路中总开关位置，学会在紧急情况下断开总开关
D. 手机在充电过程中，不宜进行其他操作，如通话、阅览信息等
【答案】A
【解析】
【详解】A．使用验电笔检查电路时，手必须接触笔尾金属体，不能触碰笔尖金属体，
故A错误，故A符合题意；
B．生活用水是导体，不要用湿手接触带电设备，不要用湿布擦抹带电设备，否则可能
发生触电事故，故B正确，B不符合题意；
C．当发生触电事故或电路着火时，首先要断开电路的总开关，生活中，应了解家庭电
路中总开关位置，学会在紧急情况下断开总开关，故C正确，C不符合题意；
D．手机在充电过程中，手机连接在正在工作的电路中，不宜进行其他操作，如通话、
阅览信息等，否则可能发生触电事故，故D正确，D不符合题意。
故选A。
10、（2024中考 重庆A）7. 关于家用电器的工作过程和家庭电路，下列说法正确的
是（ ）
A. 家用电饭煲正常工作时将内能转化为电能
B. 有金属外壳 的家用电器可以使用两孔插座
C. 家庭电路的总开关要安装在电能表的后面
D. 空气开关的作用是在发生漏电时切断电路【答案】C
【解析】
【详解】A．家用电饭煲正常工作时，利用电流的热效应，将电能转化为内能，故A
错误；
B．有金属外壳的家用电器可能会发生漏电情况，为了避免发生触电事故，需要使用三
孔插座连接地线，故B错误；
C．电能表用于测量整个家庭消耗的电能，因此必须安装在最前面，以便准确计量。总
开关则控制整个电路的通断，为了便于检修电路，应该安装在电能表的后面，故C正
确；
D．空气开关的作用是当电路中电流过大时，利用电流的磁效应将开关断开，漏电时不
会切断电路，故D错误。
故选C。
11、（2024湖南中考）9. 关于安全用电，下列说法正确的是（ ）
A. 在高压线下钓鱼
B. 电冰箱的金属外壳要接地
C. 用湿抹布擦拭正在工作的用电器
D. 家庭电路中控制用电器的开关要接在零线与用电器之间
【答案】B
【解析】
【详解】A．高压线通常带有极高的电压，一旦钓鱼竿或鱼线接触到高压线，就可能引
发严重的电击事故，甚至可能导致生命危险，不符合安全用电的原则，故A错误；
B．冰箱使用时金属外壳要接地。当冰箱的外壳和火线间的绝缘破损，使外壳带电，电
流就会流入大地，不会对人体造成伤害。故B正确；
C．湿抹布是导体，用湿抹布擦拭正在工作的用电器时很容易触电，不符合安全用电的
原则，故C错误；
D．在家庭电路中，控制用电器的开关应该接在火线与用电器之间，而不是零线与用电
器之间。电流从火线首先进入开关，然后再接入用电器，最后回到零线。这样的设计
是为了确保在开关断开时，用电器与火线之间的连接被切断，从而防止电流通过用电
器，确保用电安全。故D错误。
故选B。
12、（2024年安徽中考）11. 关于安全用电，下列说法错误的是（ ）A. 绝缘皮破损的电线，需要及时更换
B. 家用电器工作时起火，可以直接用水浇灭
C. 发生触电事故时，不能直接用手去拉触电者
D. 手机充电结束后，要把充电器从插座上及时拔下
【答案】B
【解析】
【详解】A．绝缘层破损了的导线仍然使用，容易发生触电事故，因此需要及时更换，
故A正确，不符合题意；
B．家用电器工作时起火，如果直接用水浇灭，则可能会引起触电事故，因此应先切断
电源，故B错误，符合题意；
C．一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，不能直接用手
去拉触电者，故C正确，不符合题意；
D．手机充电结束后，要把充电器从插座上及时拔下，避免充电器过热引发火灾，故D
正确，不符合题意。
故选B。
13、（2024武汉中考）19．如图所示是某同学家部分家庭电路的示意图。电能表上标
有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电
饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为
1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，
空气开关跳闸。空气开关跳闸的原因可能是（ C ）
A．照明灯的开关接在了零线与灯泡之间 B．用电器的总功率过大
C．电热水壶的内部电路短路 D．接入电热水壶的插座短路
14、(2024中考 成都)2. 关于家庭用电，下列说法不正确的是（ ）
A. 家用电器通常通过插头、插座与电源连接
B. 验电笔可以用来区分火线和零线
C. 电线接头接触不良，可能引发火灾D. 家庭电路着火应首先用冷水浇灭
【答案】D
【解析】
【详解】A．家用电器通常通过插头、插座与电源连接，且小功率的一般用两头插头，
大功率带金属外壳的一般用三头插头，故A正确，不符合题意；
B．验电笔可以用来区分火线和零线，接触火线时发光，接触零线时不发光，故B正
确，不符合题意；
C．电线接头接触不良，会产生电火花等，可能引发火灾，故C正确，不符合题意；
D．家庭电路着火应首先断开电源，如果之间用冷水浇可能会引起触电事故，故D错
误，符合题意。
故选D。
15、(2024中考 滨州)11. 关于生活用电，下列符合安全用电要求的是（ ）
A. 图甲：控制用电器的开关接在零线和用电器之间
B. 图乙：家用电冰箱外壳可以不接地线
C. 图丙：可以使用导线绝缘皮破损的插头
D. 图丁：电动自行车应在规定位置停放充电
【答案】D
【解析】
【详解】A．图甲：控制用电器的开关接在火线和用电器之间，开关能够切断火线，故
A不符合题意；
B．图乙：电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带
电而发生触电事故，故B不符合题意；
C．图丙：使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故C不符合题
意；
D．图丁：电动自行车应在规定位置停放充电，可以防止因火灾造成的损失，故D符
合题意。故选D。
16、(2024中考 齐齐哈尔)18. 如图所示是比较简单的家庭电路示意图；关于家庭电
路，下列说法正确的是（ ）
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【答案】D
【解析】
【详解】A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故
C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零
线，b导线是火线，a、b外的导线是地线，故D正确。
故选D。
17、(2024中考 龙东)12. 如图所示的各种做法中，不符合安全用电原则的是（ ）
A. 手要接触笔尾金属体B. 同时使用多个大功率用电器
C. 开关要接在火线与用电器之间
D. 冰箱的金属外壳接地
【答案】B
【解析】
【详解】A．使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不
能接触笔尖，否则容易发生触电事故，故A不符合题意；
B．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，
故B符合题意；
C．当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，
所以控制用电器的开关要连接在火线与用电器之间，故C不符合题意；
D．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用
电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选B。
18、(2024中考 临夏)4. 电给我们的生活带来了极大的便利，只有做到安全用电，电
才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A. 发现有人触电，应立即切断电源后再施救
B. 洗衣机、电冰箱等用电器可以使用两脚插头
C. 为了安全，使用试电笔时不能接触笔尾的金属体
D. 家庭电路安装空气开关主要是为了在人触电时可以立即切断电路【答案】A
【解析】
【详解】A．发现有人触电时，防止二次触电，应立即切断电源后再施救，故A正确；
B．洗衣机、电冰箱等用电器具有金属外壳，需要使用三孔插座，使金属外壳接地，故
B错误；
C．使用试电笔时需要接触笔尾的金属体，而不能接触笔尖的金属体，故C错误；
D．家庭电路安装空气开关是当电路中电流过大时立即切断电路，起保护作用，故D错
误。
故选A。
19、(2024中考 赤峰)1. 生活中，我们应有安全用电意识。下列做法符合安全用电要
求的是（ ）
A. 导线绝缘皮破损后继续使用 B. 有金属外壳的家用电器需要接地
C. 电器起火时，未切断电路就泼水灭火 D. 用湿手触摸电路开关
【答案】B
【解析】
【详解】A．使用绝缘皮破损的导线，易引发触电事故，故A不符合题意；
20、(2024中考 绥化)5. “安全用电，珍爱生命”，下图中符合安全用电原则的是（
）
A. 人站在地上接触火线
B. 使用绝缘皮破损的电线
C. 开关接在火线与灯泡之间D 多个大功率用电器同时使用
.
【答案】C
【解析】
【详解】A．人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合
题意；
B．使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；
C．开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符
合题意；
D．多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合
题意。
故选C。
二、填空
1、(2024中考 临沂)21．4月25日，2024山东省文旅产业高质量发展大会在临沂开
幕．同日，水韵琅琊·点靓沂河亮相央视，吸引着海内外广大游客光“临”，体验临沂
之“美”．
（5）味蕾之“美”：“品沂蒙名糁，吃临沂炒鸡”是游客来“临”的必选项．①糁店
使用特制的大型电热锅熬糁时，电热锅的金属外壳必须________，以保证用电安全；
【答案】 ⑮. 接地
【解析】
【详解】
（5）[15]用电器的金属外壳必须接地，避免用电器漏电时使人触电。
2、（2024中考齐齐哈尔）27. 小龙在使用家中的插线板时发现：插线板上指示灯在开
关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提
供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是______（选填“串
联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐
患。请你根据所学的电学知识，说明小龙判断的依据。______
【答案】 ①. 并联 ②. 见解析
【解析】
【详解】（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯
和插孔是并联的，可以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据
可知相同时间内产生热量较多，存在安全隐患。
3、（2024年深圳中考）11. 结合生活，回答下列问题：
（1）细心的思考乐视枧同学发现插头上的①比较长，应该连接家庭电路_________
线；
（2）思考乐视枧同学煮粽子时闻到粽子的香味，说明分子热运动与_________有关；
（3）白气是水蒸气_________形成的（填物态变化名称），过程中_________（选
填“吸热”或“放热”）
【答案】 ①. 地 ②. 温度 ③. 液化 ④. 放热
【解析】
【详解】（1）[1]插头上的①比较长，是为了保证在插电源插头时最先接触地线，在
拔电源插头时最后分离地线，从而更好起到地线保护作用。
4、（2024年广西中考）19. 如图所示的插座最好安装在较高处，防止幼儿玩耍时因接
触________而触电；三孔插座的①插孔对应的接线柱必须接________，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
【答案】 ①. 火线 ②. 地线
【解析】
【详解】[1]插座如果安装在低处，幼儿玩耍时接触火线会发生触电现象，所以插座最
好安装在较高处。
[2]三孔插座的①插孔对应的接线柱必须接地线，使金属外壳与大地相连通，这样若用
电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
三、作图
1、（2024年湖北中考）18. 请用笔画线表示导线，将图中的空调专用插座接入家庭电
路中。
【答案】
【解析】
【详解】三孔插座应根据“左零右火上接地”的原则接入电路，作图如下：2、(2024年陕西中考)17. 如图，请将图中的三孔插座正确接入家庭电路。
【答案】
【解析】
【详解】三孔插座的连接的原则是左边的孔连接零线，右边的孔连接火线，中间的孔
接地线，如图所示：
3、（2024广东中考）如题15-3图所示，请用笔画线代替导线，将电灯和开关接入家
庭电路中.
3、（2024中考 达州）23. 现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路
既能给手机充电，同时又不影响为其他家用电器供电。
【答案】
【解析】
【详解】由题意可知，开关S控制整个电路，则开关S位于干路； 手机充电与其他家
用电器是并联的，则USB充电接口与三孔插座并联，三孔插座按照左零右火上接地的
原则接入电路中，电路图如下：
4、（2024中考 烟台）20. 如图所示是家庭电路的一部分，请将开关控制台灯的电路
补充完整。
【答案】
【解析】为
【详解】开关控制台灯，开关与台灯要串联， 了安全用电，开关要接在火线上，如
图所示：

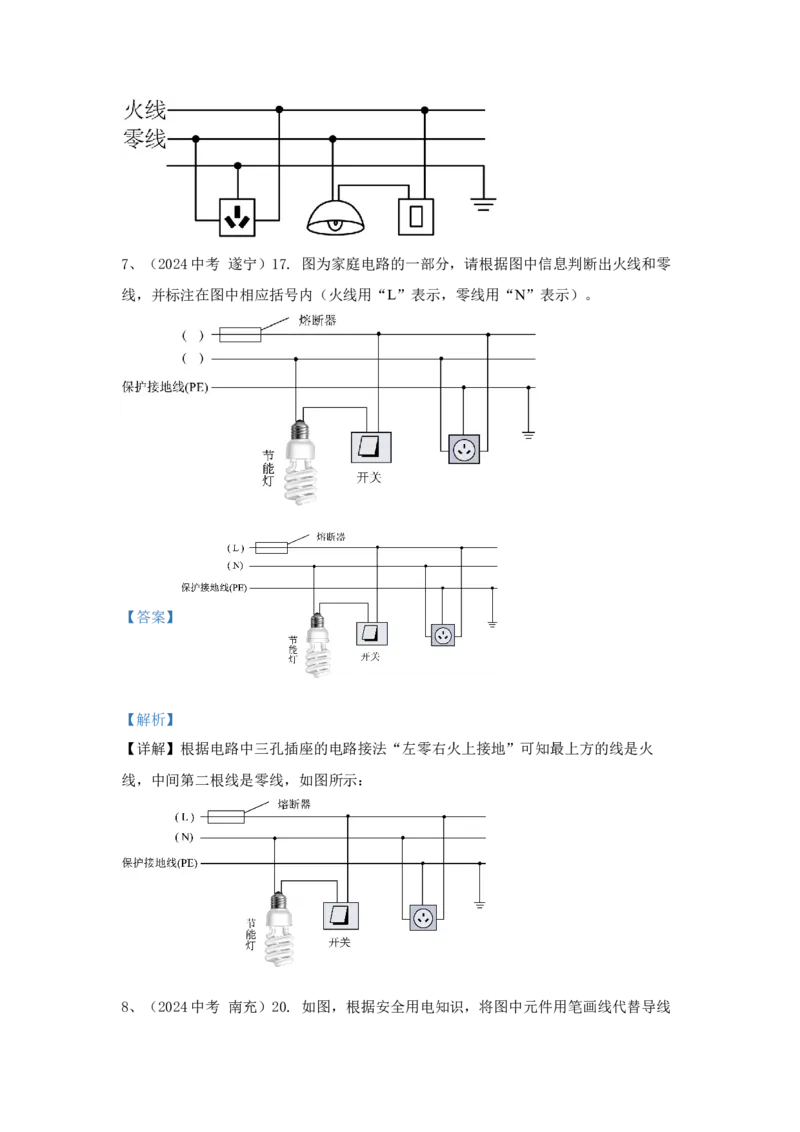

5、（2024自贡中考）如图2，请用笔画线表示导线，将插座、开关和电灯接入家庭电
路中。
6、（2024中考 广安）22. 如图所示，请用笔画线代替导线，将图中的插座、电灯和
开关正确接入家庭电路中。
【答案】
【解析】
【详解】家庭电路中的三孔插座要按照左孔接零线，右孔接火线，上孔接地线连接；
电灯和开关接入家庭电路中时，为了能安全用电，开关应接在火线和灯泡之间，如下
图所示：7、（2024中考 遂宁）17. 图为家庭电路的一部分，请根据图中信息判断出火线和零
线，并标注在图中相应括号内（火线用“L”表示，零线用“N”表示）。
【答案】
【解析】
【详解】根据电路中三孔插座的电路接法“左零右火上接地”可知最上方的线是火
线，中间第二根线是零线，如图所示：

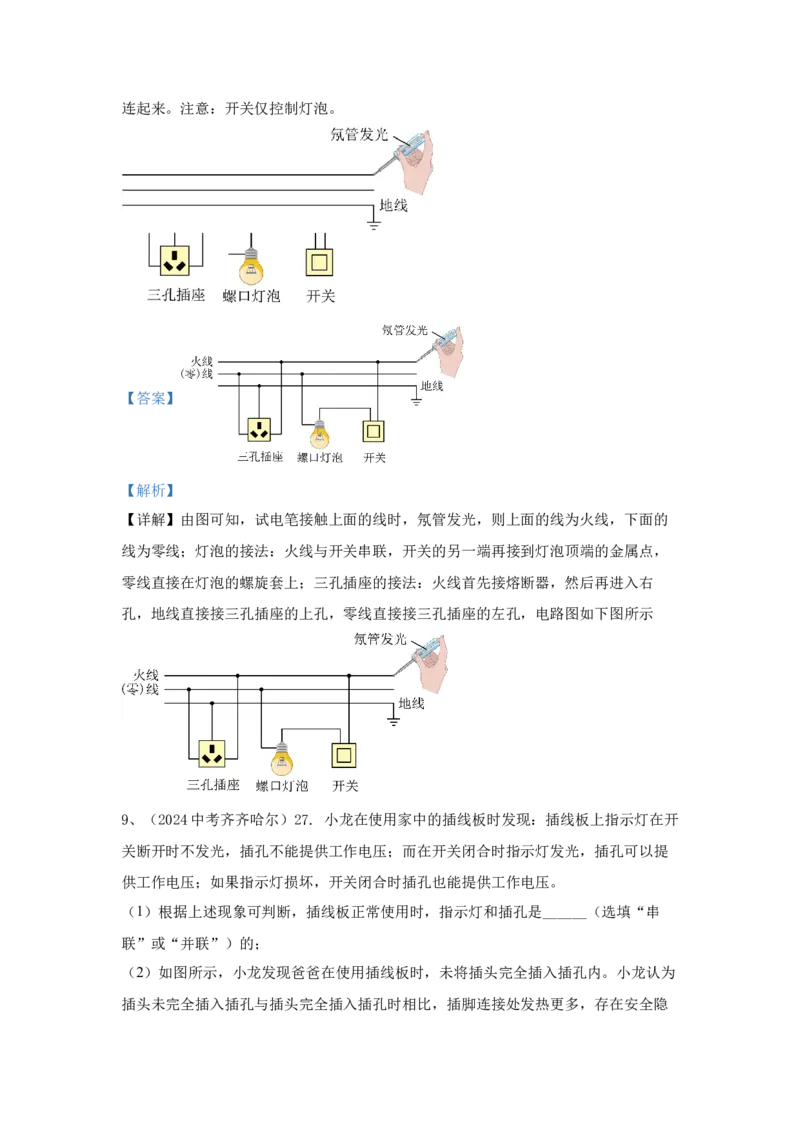

8、（2024中考 南充）20. 如图，根据安全用电知识，将图中元件用笔画线代替导线连起来。注意：开关仅控制灯泡。
【答案】
【解析】
【详解】由图可知，试电笔接触上面的线时，氖管发光，则上面的线为火线，下面的
线为零线；灯泡的接法：火线与开关串联，开关的另一端再接到灯泡顶端的金属点，
零线直接在灯泡的螺旋套上；三孔插座的接法：火线首先接熔断器，然后再进入右
孔，地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，电路图如下图所示
9、（2024中考齐齐哈尔）27. 小龙在使用家中的插线板时发现：插线板上指示灯在开
关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提
供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是______（选填“串
联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为
插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。______
【答案】 ①. 并联 ②. 见解析
【解析】
【详解】（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯
和插孔是并联的，可以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据
可知相同时间内产生热量较多，存在安全隐患。
