第 2 节 电流和电路
一、电流
1. 电荷的 移动形成电流。物理学中规定： 定向移动方向为电流的方向。在金属导
体中，电流的形成是 的定向移动，其移动方向跟电流方向 。
2．得到持续电流的必要条件：一是：______，二是______。

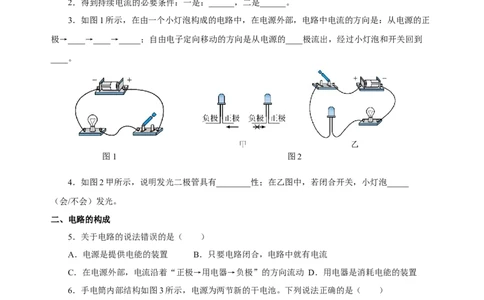

3．如图1所示，在由一个小灯泡构成的电路中，在电源外部，电路中电流的方向是：从电源的正
极→____→____→_____；自由电子定向移动的方向是从电源的____极流出，经过小灯泡和开关回到
____。
图1 图2
4．如图2甲所示，说明发光二极管具有________性；在乙图中，若闭合开关，小灯泡_____
（会/不会）发光。
二、电路的构成
5．关于电路的说法错误的是（ ）
A．电源是提供电能的装置 B．只要电路闭合，电路中就有电流
C．在电源外部，电流沿着“正极→用电器→负极”的方向流动 D．用电器是消耗电能的装置
6．手电筒内部结构如图3所示，电源为两节新的干电池。下列说法正确的是（ ）
A．按键相当于一个用电器 B．弹簧的作用仅是为了压紧电池
C．灯泡发光时，电源将化学能转化为电能 D．灯泡发光时，灯泡将电能全部转化为光能
图3 图47．图4为宾馆房间的房卡，将房卡插入槽中，房间内的用电器才能使用，则房卡的作用相当于电路
元件中的_____；给移动电源充电时，移动电源相当于简单电路中的___（填“电源”或“用电器”）。
三、电路图
8．如图所示的各个图中，正确的电路是（ ）
A B C D
9．下列电路连接正确的是（ ）
A． B．
C． D．
10．请根据图所示的实物图，在虚线框内画出对应的电路图。
四、通路 断路 短路
11. 如图所示，当开关S，S 都断开时，电路处于_____状态；当S 闭合，S 断开时，电路处于
1 2 1 2
_____状态；当开关S，S 都闭合时，电路处于_____状态。
1 2
12．如图所示的三个电路，（a）图处于_____状态，（b）图处于______状态，（c）图处于

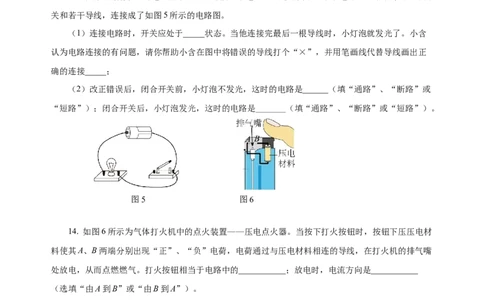

______状态（均选填“通路”“断路”或“短路”）。13. 小明想用刚学习的电路基本知识，连接一个电路。于是他找来一个干电池，一个小灯泡一个开
关和若干导线，连接成了如图5所示的电路图。
（1）连接电路时，开关应处于_____状态。当他连接完最后一根导线时，小灯泡就发光了。小含
认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，并用笔画线代替导线画出正
确的连接_____；
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是______（填“通路”、“断路”或
“短路”）；闭合开关后，小灯泡发光，这时的电路是_______（填“通路”、“断路”或“短路”）。
图5 图6
14. 如图6所示为气体打火机中的点火装置——压电点火器。当按下打火按钮时，按钮下压压电材
料使其A、B两端分别出现“正”、“负”电荷，电荷通过与压电材料相连的导线，在打火机的排气嘴
处放电，从而点燃燃气。打火按钮相当于电路中的___________；放电时，电流方向是___________
（选填“由A到B”或“由B到A”）。
15．小明和小红在老师的引导下，对部分电学小实验进行探究。（1）小明用图1所示的装置来鉴别导体与绝缘体，在金属夹A、B之间分别接入①硬币、②铅笔
芯、③橡皮、④塑料尺等物体，小明判断物体是否是导体的依据是_____。闭合开关后，在A、B间接
入_____（选填序号）时小灯泡能发光，导体容易导电的原因是导体中有大量的_____；
（2）小红连接了如图2所示的电路图进行实验，将灯泡L 两端的接线柱用一根导线相连接，闭合
2
开关S，灯泡L 将_____（选填“发光”或“不发光”）。受小明实验现象启发，为了让两盏灯同时熄
2
灭，小红认为可以不断开开关，而用一根导线同时连接灯泡L 左端和灯泡L 右端的接线柱即可。根据
1 2
所学知识判断小红_____（选填“能”或“不能”）这样操作，理由是_____。

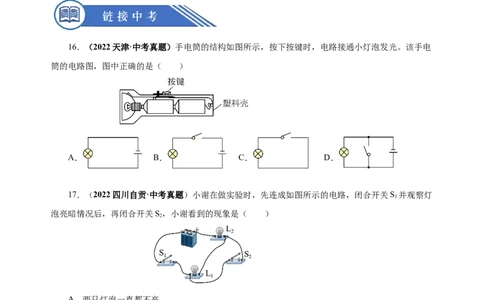

16．（2022天津·中考真题）手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。该手电
筒的电路图，图中正确的是（ ）
A． B． C． D．
17．（2022四川自贡·中考真题）小谢在做实验时，先连成如图所示的电路，闭合开关S 并观察灯
1
泡亮暗情况后，再闭合开关S，小谢看到的现象是（ ）
2
A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L 不亮
2
D．两只灯泡开始都亮，后来L 不亮
1
18．（2022辽宁锦州·中考真题）如图所示，A和B是两个验电器，A的金属箔张开是因为同种电
荷相互____；用带有手柄的金属棒把A和B两个验电器的金属球连接起来，若瞬间电流的方向由B到
A，则A验电器带____（选填“正”或“负”）电。金属棒的手柄是___（选填“绝缘”或“导”）体。19.（2022广东深圳·中考真题）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
20.（2022四川德阳·统考中考真题）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压
为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L 的两端，你
2
所看到两小灯泡的变化情况是：（1）L________；（2）L_______（选填“熄灭”“变亮”或“变
1 2
暗”）。
