15.2电流和电路同步练习
1．图甲为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦
石蜡，再将石蜡触碰了验电器的金属球，发现金属箔片张开，最后用带绝缘柄的 C金属棒去同时接触A、B
验电器的金属球，如图乙所示。下列说法中正确的是（ ）
A．验电器A和石蜡接触后，验电器一定失去电子
B．当C棒同时接触A、B验电器的金属球时，C棒中有负电荷从B向A移动
C．当C棒同时接触A、B验电器的金属球时，C棒中瞬间电流的方向从B流向A
D．验电器B的金属片会张开，因为B带上了正电荷

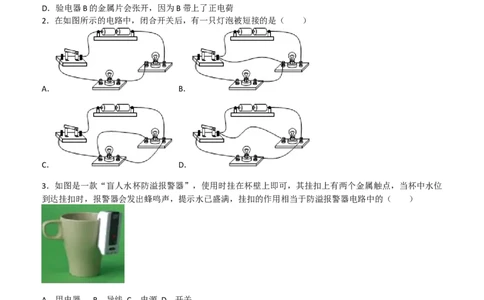

2．在如图所示的电路中，闭合开关后，有一只灯泡被短接的是（ ）
A． B．
C． D．
3．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位
到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（ ）
A．用电器 B．导线 C．电源 D．开关
4．下列电路符号与电学元件对应正确的是（ ）
实物
符号
选项 A B C D
A．A B．B C．C D．D
5．关于电路的说法错误的是（ ）A．物理学中规定负电荷的定向移动方向为电流的方向
B．负电荷定向移动也能形成电流
C．在电源外部，电流沿着“正极→用电器→负极”的方向流动
D．电路中有电流，就一定有电荷定向移动

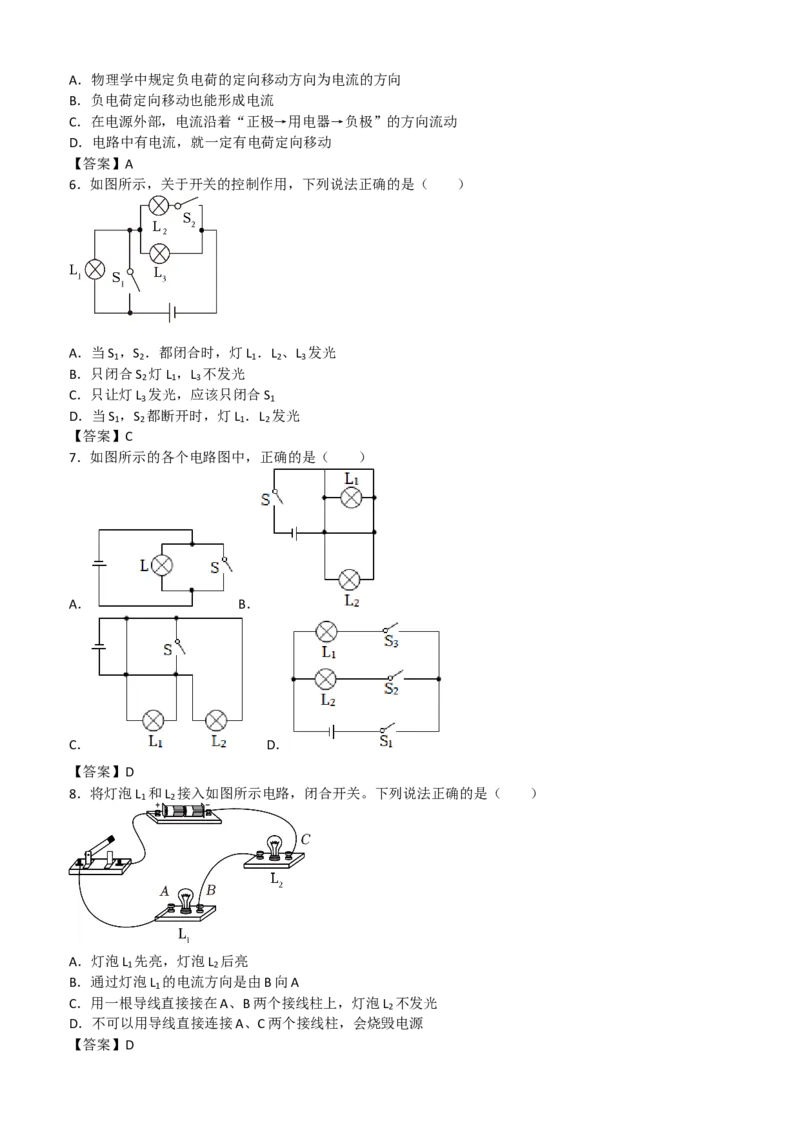

6．如图所示，关于开关的控制作用，下列说法正确的是（ ）
A．当S ，S ．都闭合时，灯L ．L 、L 发光
1 2 1 2 3
B．只闭合S 灯L ，L 不发光
2 1 3
C．只让灯L 发光，应该只闭合S
3 1
D．当S ，S 都断开时，灯L ．L 发光
1 2 1 2
7．如图所示的各个电路图中，正确的是（ ）
A． B．
C． D．
8．将灯泡L 和L 接入如图所示电路，闭合开关。下列说法正确的是（ ）
1 2
A．灯泡L 先亮，灯泡L 后亮
1 2
B．通过灯泡L 的电流方向是由B向A
1
C．用一根导线直接接在A、B两个接线柱上，灯泡L 不发光
2
D．不可以用导线直接连接A、C两个接线柱，会烧毁电源
9．如图所示电路中，当开关闭合后，会导致电源被短路的是（ ）A． B．
C． D．

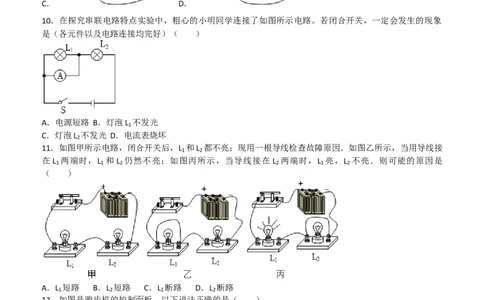

10．在探究串联电路特点实验中，粗心的小明同学连接了如图所示电路。若闭合开关，一定会发生的现象
是（各元件以及电路连接均完好）（ ）
A．电源短路 B．灯泡L 不发光
1
C．灯泡L 不发光 D．电流表烧坏
2
11．如图甲所示电路，闭合开关后，L 和L 都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接
1 2
在L 两端时，L 和L 仍然不亮；如图丙所示，当导线接在 L 两端时，L 亮，L 不亮．则可能的原因是
1 1 2 2 1 2
（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
12．如图是跑步机的控制面板，以下说法正确的是（ ）
A．启动/停止键在跑步机的电路中起到了用电器的作用
B．跑步机的风扇工作时，将电能全部转化为机械能
C．控制面板的塑料外壳是绝缘体D．若跑步时显示卡路里的指示灯不亮，一定是指示灯发生了短路

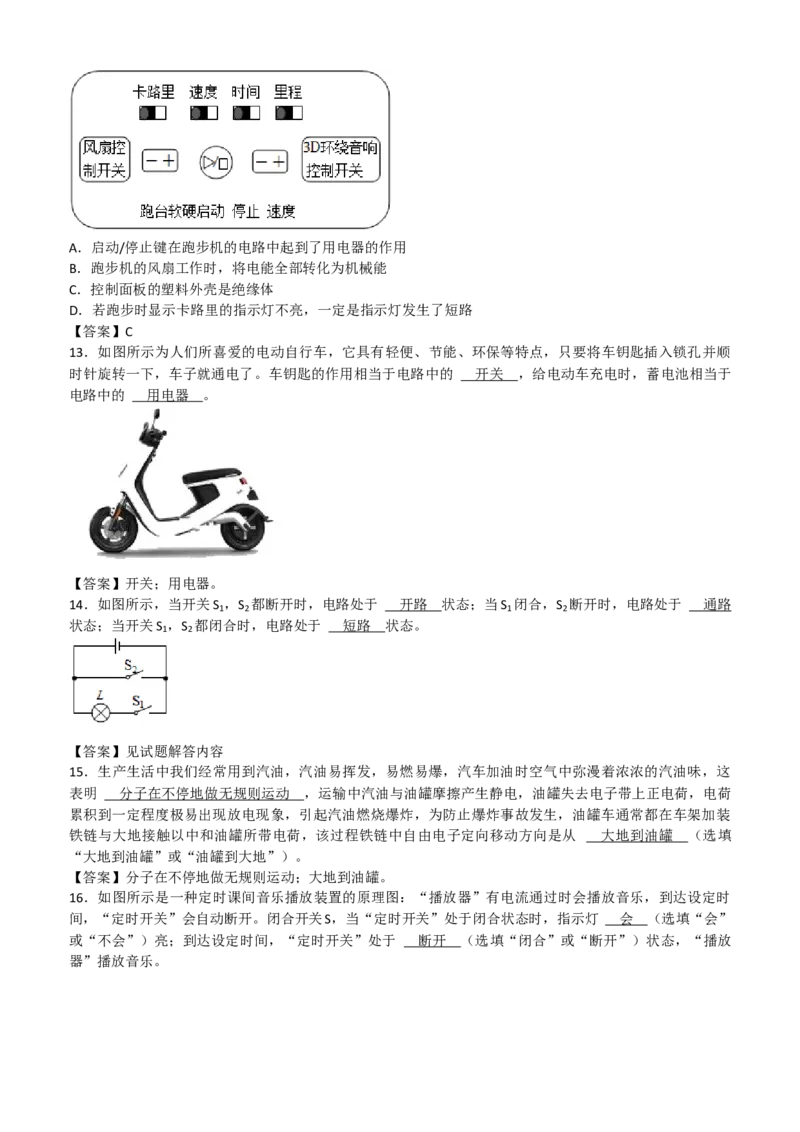

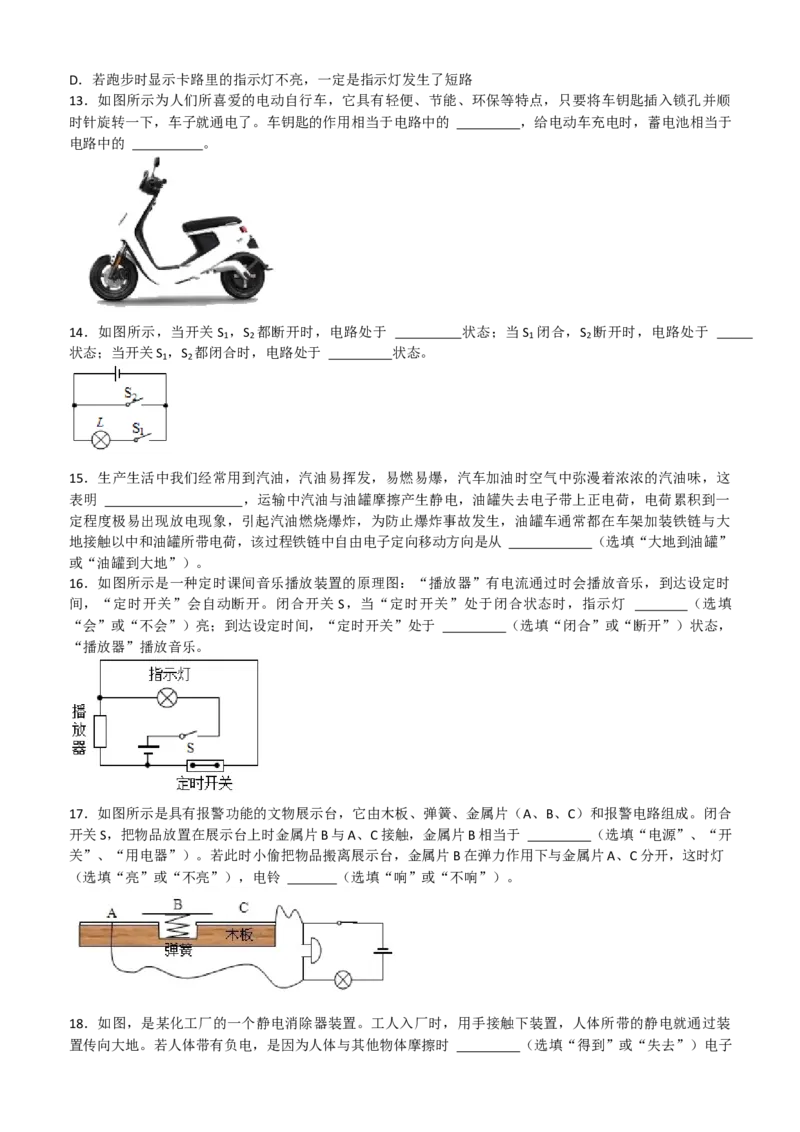

13．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺
时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 ，给电动车充电时，蓄电池相当于
电路中的 。

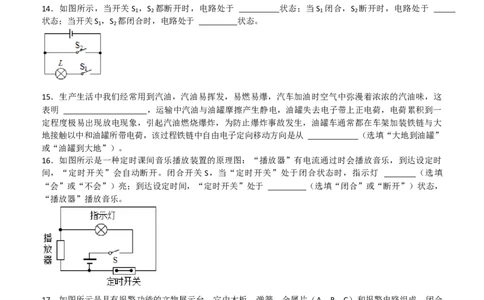

14．如图所示，当开关S ，S 都断开时，电路处于 状态；当S 闭合，S 断开时，电路处于
1 2 1 2
状态；当开关S ，S 都闭合时，电路处于 状态。
1 2
15．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，汽车加油时空气中弥漫着浓浓的汽油味，这
表明 ，运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷，电荷累积到一
定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大
地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 （选填“大地到油罐”
或“油罐到大地”）。
16．如图所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐，到达设定时
间，“定时开关”会自动断开。闭合开关 S，当“定时开关”处于闭合状态时，指示灯 （选填
“会”或“不会”）亮；到达设定时间，“定时开关”处于 （选填“闭合”或“断开”）状态，
“播放器”播放音乐。
17．如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片（A、B、C）和报警电路组成。闭合
开关S，把物品放置在展示台上时金属片B与A、C接触，金属片B相当于 （选填“电源”、“开
关”、“用电器”）。若此时小偷把物品搬离展示台，金属片B在弹力作用下与金属片A、C分开，这时灯
（选填“亮”或“不亮”），电铃 （选填“响”或“不响”）。

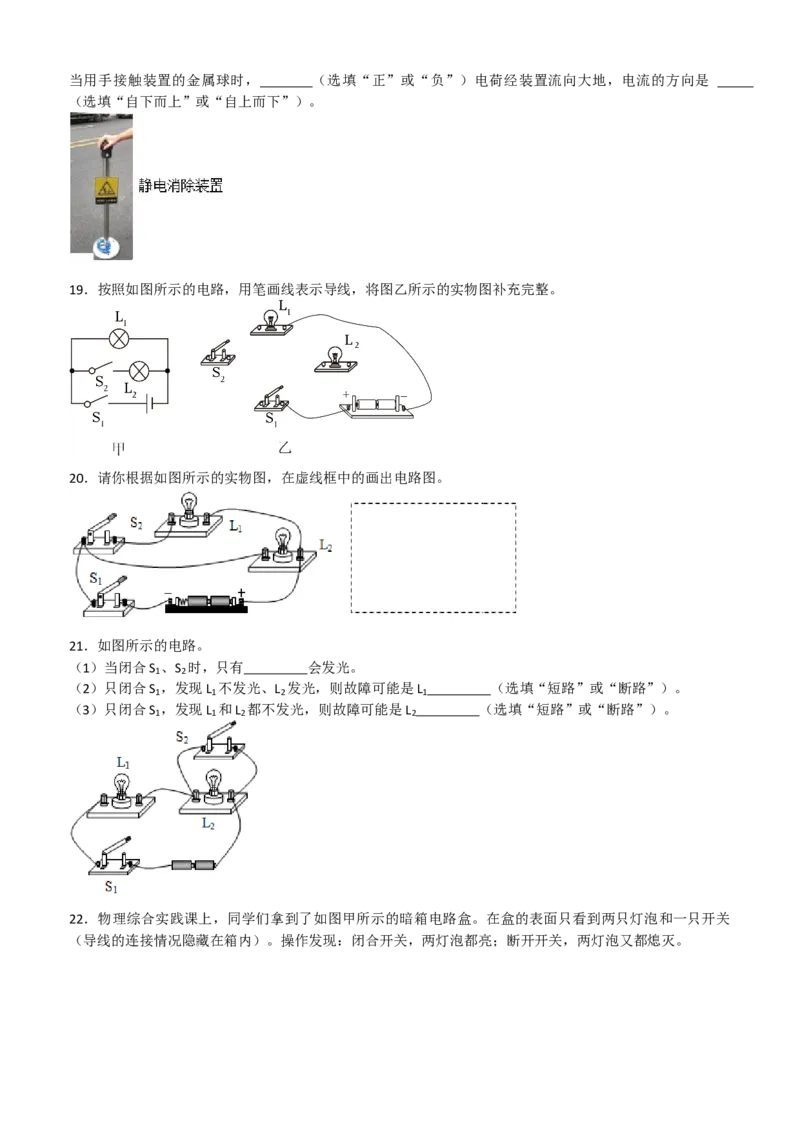

18．如图，是某化工厂的一个静电消除器装置。工人入厂时，用手接触下装置，人体所带的静电就通过装
置传向大地。若人体带有负电，是因为人体与其他物体摩擦时 （选填“得到”或“失去”）电子当用手接触装置的金属球时， （选填“正”或“负”）电荷经装置流向大地，电流的方向是
（选填“自下而上”或“自上而下”）。
19．按照如图所示的电路，用笔画线表示导线，将图乙所示的实物图补充完整。
20．请你根据如图所示的实物图，在虚线框中的画出电路图。
21．如图所示的电路。
（1）当闭合S 、S 时，只有 会发光。
1 2
（2）只闭合S ，发现L 不发光、L 发光，则故障可能是L （选填“短路”或“断路”）。
1 1 2 1
（3）只闭合S ，发现L 和L 都不发光，则故障可能是L （选填“短路”或“断路”）。
1 1 2 2

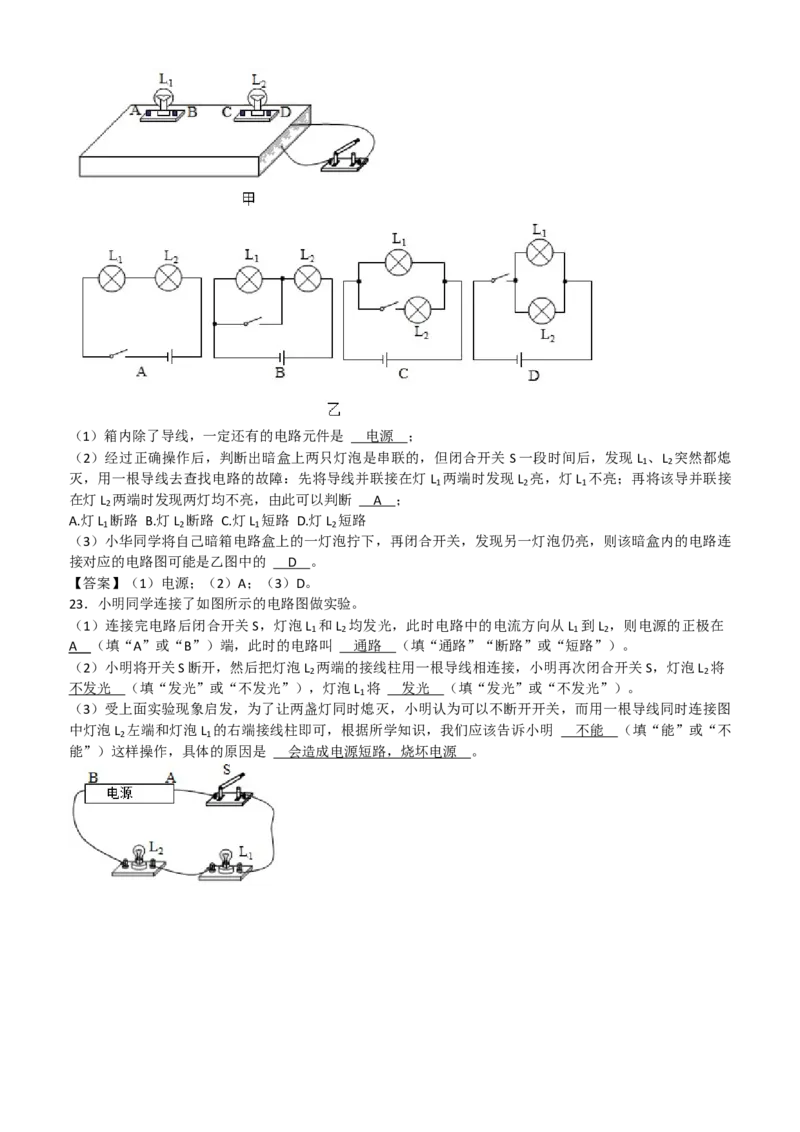

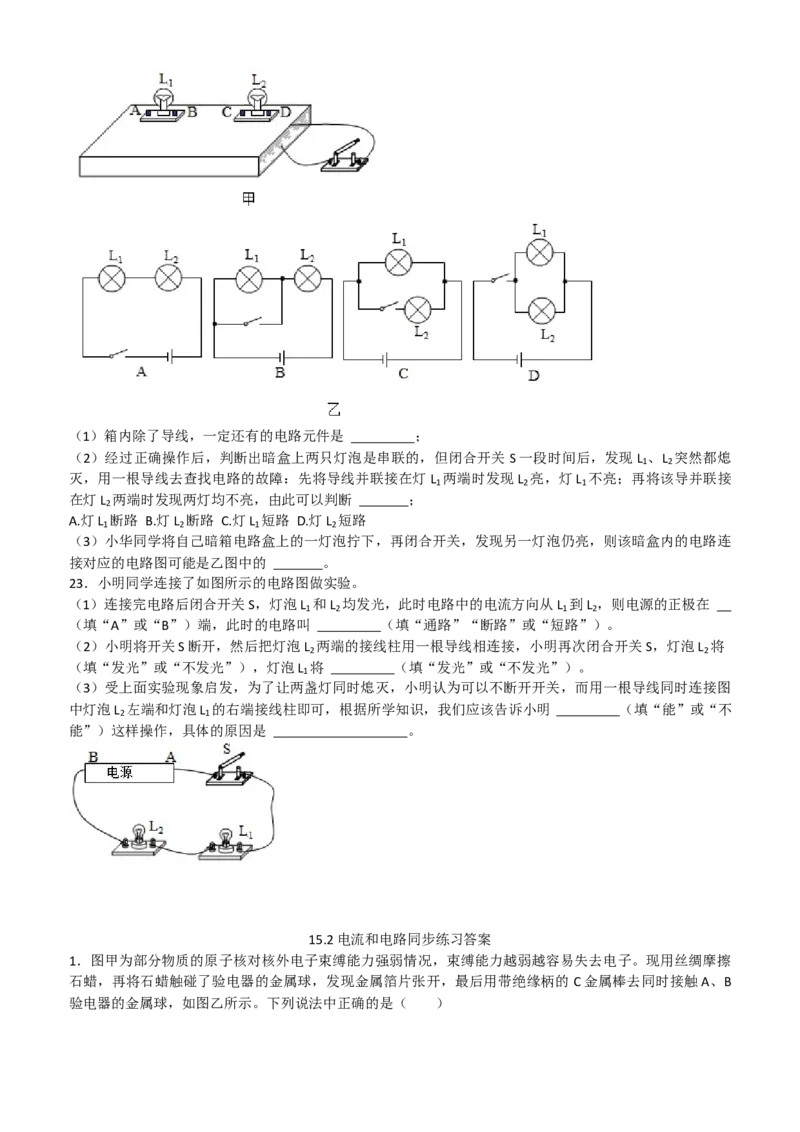

22．物理综合实践课上，同学们拿到了如图甲所示的暗箱电路盒。在盒的表面只看到两只灯泡和一只开关
（导线的连接情况隐藏在箱内）。操作发现：闭合开关，两灯泡都亮；断开开关，两灯泡又都熄灭。（1）箱内除了导线，一定还有的电路元件是 ；
（2）经过正确操作后，判断出暗盒上两只灯泡是串联的，但闭合开关 S一段时间后，发现L 、L 突然都熄
1 2
灭，用一根导线去查找电路的故障：先将导线并联接在灯L 两端时发现L 亮，灯L 不亮；再将该导并联接
1 2 1
在灯L 两端时发现两灯均不亮，由此可以判断 ；
2
A.灯L 断路 B.灯L 断路 C.灯L 短路 D.灯L 短路
1 2 1 2
（3）小华同学将自己暗箱电路盒上的一灯泡拧下，再闭合开关，发现另一灯泡仍亮，则该暗盒内的电路连
接对应的电路图可能是乙图中的 。
23．小明同学连接了如图所示的电路图做实验。
（1）连接完电路后闭合开关S，灯泡L 和L 均发光，此时电路中的电流方向从L 到L ，则电源的正极在
1 2 1 2
（填“A”或“B”）端，此时的电路叫 （填“通路”“断路”或“短路”）。
（2）小明将开关S断开，然后把灯泡L 两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L 将
2 2
（填“发光”或“不发光”），灯泡L 将 （填“发光”或“不发光”）。
1
（3）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图
中灯泡L 左端和灯泡L 的右端接线柱即可，根据所学知识，我们应该告诉小明 （填“能”或“不
2 1
能”）这样操作，具体的原因是 。
15.2电流和电路同步练习答案
1．图甲为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。现用丝绸摩擦
石蜡，再将石蜡触碰了验电器的金属球，发现金属箔片张开，最后用带绝缘柄的 C金属棒去同时接触A、B
验电器的金属球，如图乙所示。下列说法中正确的是（ ）A．验电器A和石蜡接触后，验电器一定失去电子
B．当C棒同时接触A、B验电器的金属球时，C棒中有负电荷从B向A移动
C．当C棒同时接触A、B验电器的金属球时，C棒中瞬间电流的方向从B流向A
D．验电器B的金属片会张开，因为B带上了正电荷
【答案】C
2．在如图所示的电路中，闭合开关后，有一只灯泡被短接的是（ ）
A． B．
C． D．
【答案】B
3．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位
到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（ ）
A．用电器 B．导线 C．电源 D．开关
【答案】D
4．下列电路符号与电学元件对应正确的是（ ）
实物
符号
选项 A B C D
A．A B．B C．C D．D
【答案】B
5．关于电路的说法错误的是（ ）A．物理学中规定负电荷的定向移动方向为电流的方向
B．负电荷定向移动也能形成电流
C．在电源外部，电流沿着“正极→用电器→负极”的方向流动
D．电路中有电流，就一定有电荷定向移动
【答案】A
6．如图所示，关于开关的控制作用，下列说法正确的是（ ）
A．当S ，S ．都闭合时，灯L ．L 、L 发光
1 2 1 2 3
B．只闭合S 灯L ，L 不发光
2 1 3
C．只让灯L 发光，应该只闭合S
3 1
D．当S ，S 都断开时，灯L ．L 发光
1 2 1 2
【答案】C
7．如图所示的各个电路图中，正确的是（ ）
A． B．
C． D．
【答案】D
8．将灯泡L 和L 接入如图所示电路，闭合开关。下列说法正确的是（ ）
1 2
A．灯泡L 先亮，灯泡L 后亮
1 2
B．通过灯泡L 的电流方向是由B向A
1
C．用一根导线直接接在A、B两个接线柱上，灯泡L 不发光
2
D．不可以用导线直接连接A、C两个接线柱，会烧毁电源
【答案】D9．如图所示电路中，当开关闭合后，会导致电源被短路的是（ ）
A． B．
C． D．
【答案】D
10．在探究串联电路特点实验中，粗心的小明同学连接了如图所示电路。若闭合开关，一定会发生的现象
是（各元件以及电路连接均完好）（ ）
A．电源短路 B．灯泡L 不发光
1
C．灯泡L 不发光 D．电流表烧坏
2
【答案】B
11．如图甲所示电路，闭合开关后，L 和L 都不亮；现用一根导线检查故障原因．如图乙所示，当用导线接
1 2
在L 两端时，L 和L 仍然不亮；如图丙所示，当导线接在 L 两端时，L 亮，L 不亮．则可能的原因是
1 1 2 2 1 2
（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
【答案】D
12．如图是跑步机的控制面板，以下说法正确的是（ ）A．启动/停止键在跑步机的电路中起到了用电器的作用
B．跑步机的风扇工作时，将电能全部转化为机械能
C．控制面板的塑料外壳是绝缘体
D．若跑步时显示卡路里的指示灯不亮，一定是指示灯发生了短路
【答案】C
13．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺
时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 开关 ，给电动车充电时，蓄电池相当于
电路中的 用电器 。
【答案】开关；用电器。
14．如图所示，当开关S ，S 都断开时，电路处于 开路 状态；当S 闭合，S 断开时，电路处于 通路
1 2 1 2
状态；当开关S ，S 都闭合时，电路处于 短路 状态。
1 2
【答案】见试题解答内容
15．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，汽车加油时空气中弥漫着浓浓的汽油味，这
表明 分子在不停地做无规则运动 ，运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷，电荷
累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装
铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从 大地到油罐 （选填
“大地到油罐”或“油罐到大地”）。
【答案】分子在不停地做无规则运动；大地到油罐。

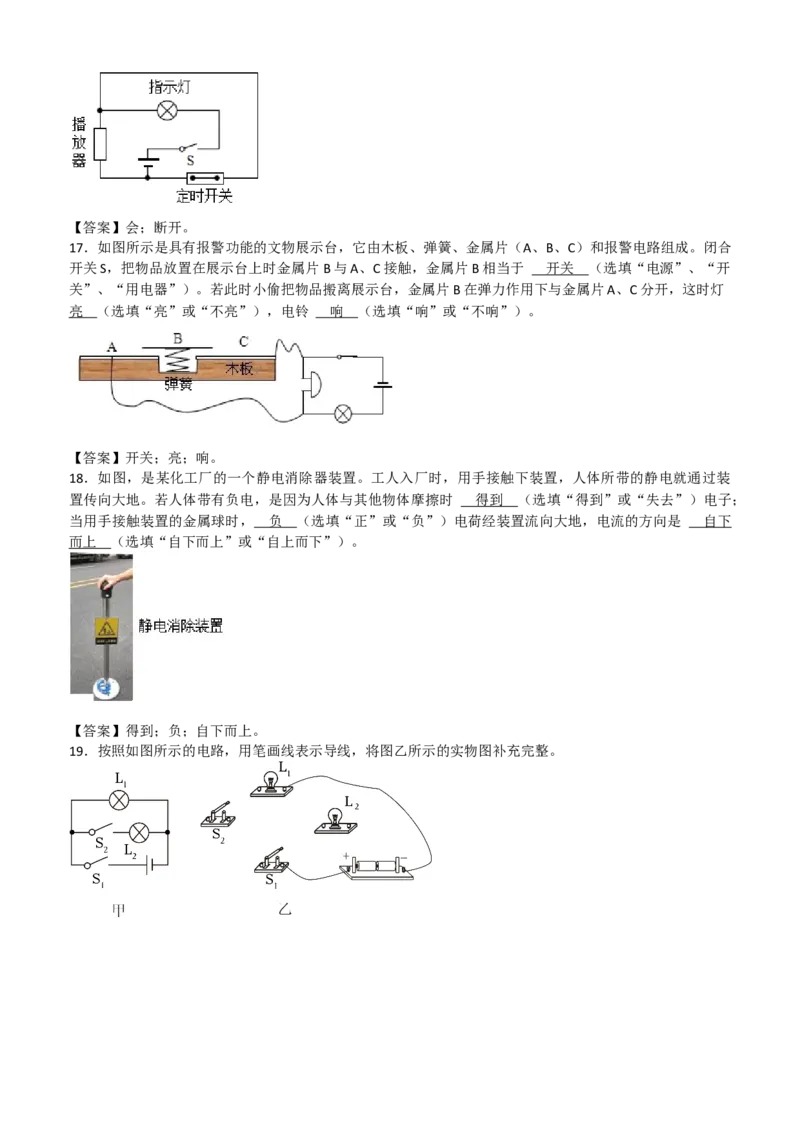

16．如图所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐，到达设定时
间，“定时开关”会自动断开。闭合开关S，当“定时开关”处于闭合状态时，指示灯 会 （选填“会”
或“不会”）亮；到达设定时间，“定时开关”处于 断开 （选填“闭合”或“断开”）状态，“播放
器”播放音乐。【答案】会；断开。
17．如图所示是具有报警功能的文物展示台，它由木板、弹簧、金属片（A、B、C）和报警电路组成。闭合
开关S，把物品放置在展示台上时金属片B与A、C接触，金属片B相当于 开关 （选填“电源”、“开
关”、“用电器”）。若此时小偷把物品搬离展示台，金属片B在弹力作用下与金属片A、C分开，这时灯
亮 （选填“亮”或“不亮”），电铃 响 （选填“响”或“不响”）。
【答案】开关；亮；响。
18．如图，是某化工厂的一个静电消除器装置。工人入厂时，用手接触下装置，人体所带的静电就通过装
置传向大地。若人体带有负电，是因为人体与其他物体摩擦时 得到 （选填“得到”或“失去”）电子；
当用手接触装置的金属球时， 负 （选填“正”或“负”）电荷经装置流向大地，电流的方向是 自下
而上 （选填“自下而上”或“自上而下”）。
【答案】得到；负；自下而上。

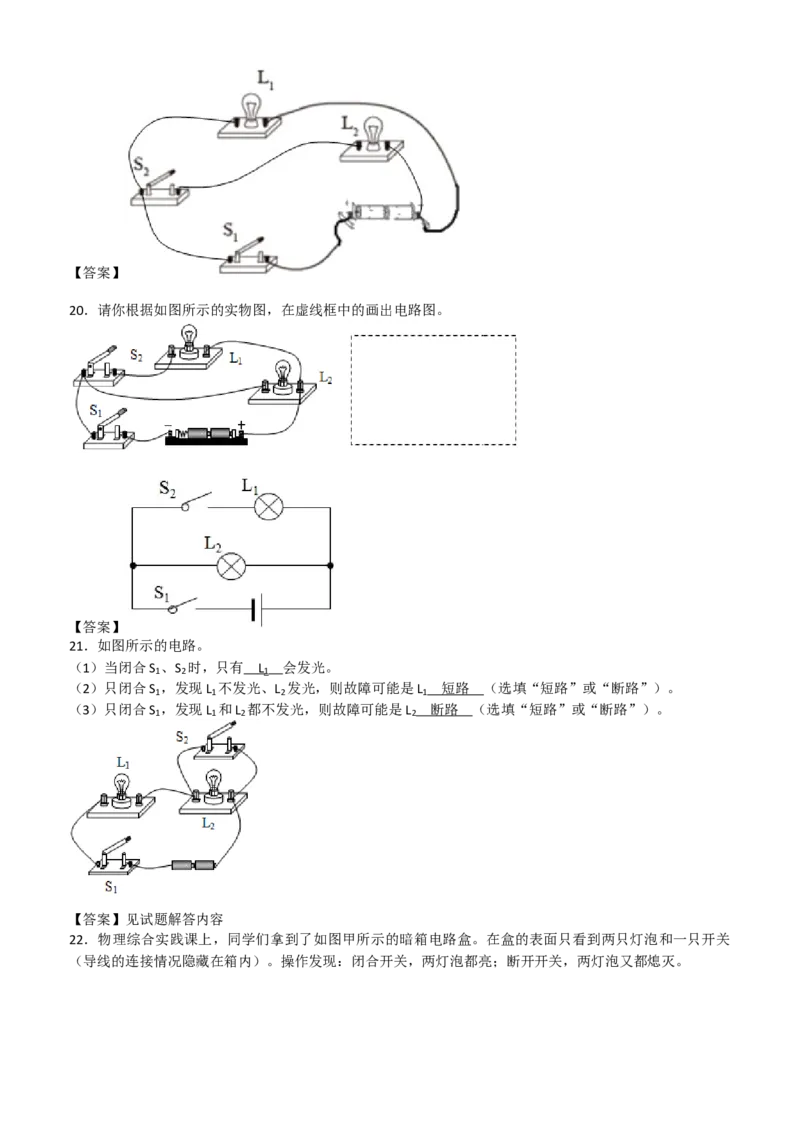

19．按照如图所示的电路，用笔画线表示导线，将图乙所示的实物图补充完整。【答案】
20．请你根据如图所示的实物图，在虚线框中的画出电路图。
【答案】
21．如图所示的电路。
（1）当闭合S 、S 时，只有 L 会发光。
1 2 1
（2）只闭合S ，发现L 不发光、L 发光，则故障可能是L 短路 （选填“短路”或“断路”）。
1 1 2 1
（3）只闭合S ，发现L 和L 都不发光，则故障可能是L 断路 （选填“短路”或“断路”）。
1 1 2 2
【答案】见试题解答内容
22．物理综合实践课上，同学们拿到了如图甲所示的暗箱电路盒。在盒的表面只看到两只灯泡和一只开关
（导线的连接情况隐藏在箱内）。操作发现：闭合开关，两灯泡都亮；断开开关，两灯泡又都熄灭。（1）箱内除了导线，一定还有的电路元件是 电源 ；
（2）经过正确操作后，判断出暗盒上两只灯泡是串联的，但闭合开关 S一段时间后，发现L 、L 突然都熄
1 2
灭，用一根导线去查找电路的故障：先将导线并联接在灯L 两端时发现L 亮，灯L 不亮；再将该导并联接
1 2 1
在灯L 两端时发现两灯均不亮，由此可以判断 A ；
2
A.灯L 断路 B.灯L 断路 C.灯L 短路 D.灯L 短路
1 2 1 2
（3）小华同学将自己暗箱电路盒上的一灯泡拧下，再闭合开关，发现另一灯泡仍亮，则该暗盒内的电路连
接对应的电路图可能是乙图中的 D 。
【答案】（1）电源；（2）A；（3）D。
23．小明同学连接了如图所示的电路图做实验。
（1）连接完电路后闭合开关S，灯泡L 和L 均发光，此时电路中的电流方向从L 到L ，则电源的正极在
1 2 1 2
A （填“A”或“B”）端，此时的电路叫 通路 （填“通路”“断路”或“短路”）。
（2）小明将开关S断开，然后把灯泡L 两端的接线柱用一根导线相连接，小明再次闭合开关S，灯泡L 将
2 2
不发光 （填“发光”或“不发光”），灯泡L 将 发光 （填“发光”或“不发光”）。
1
（3）受上面实验现象启发，为了让两盏灯同时熄灭，小明认为可以不断开开关，而用一根导线同时连接图
中灯泡L 左端和灯泡L 的右端接线柱即可，根据所学知识，我们应该告诉小明 不能 （填“能”或“不
2 1
能”）这样操作，具体的原因是 会造成电源短路，烧坏电源 。
