2023-2024人教版9年物理全册20.5 磁生电 同步练习
（满分100分，答题时间45分钟）
一、选择题（本大题8小题，每小题4分，共32分）

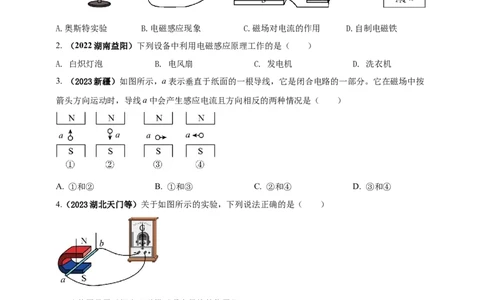

1. 发电机发电是获取电能的重要方式，下列实验揭示发电机原理的是（ ）
A.奥斯特实验 B.电磁感应现象 C.磁场对电流的作用 D.自制电磁铁
2. （2022湖南益阳）下列设备中利用电磁感应原理工作的是（ ）
A. 白炽灯泡 B. 电风扇 C. 发电机 D. 洗衣机
3. （2023新疆）如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按
箭头方向运动时，导线a中会产生感应电流且方向相反的两种情况是（ ）
A. ①和② B. ①和③ C. ②和④ D. ③和④
4.（2023湖北天门等）关于如图所示的实验，下列说法正确的是（ ）
A. 该装置是用于探究“磁场对通电导线的作用”
B. 导线ab运动时将电能转化为机械能
C. 导线ab竖直向上运动时，灵敏电流计指针一定偏转
D. 导线ab水平向左运动时，灵敏电流计指针一定偏转
的
5. 中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，下图中能说明发电机工作原理
是（ ）A. B. C. D.

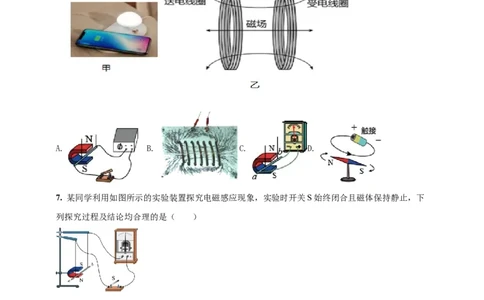

6. 无线充电是一种更便捷的充电方式。如图甲所示是市场上支持无线充电的智能手机和充电器。无
线充电的原理是：电流通过送电线圈（充电器内）产生磁场，受电线圈（手机上）靠近磁场时就会
产生电流，给智能手机充电，如图乙所示。则受电线圈处用到了下图实验原理的是（ ）
A. B. C. D.
7. 某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下
列探究过程及结论均合理的是（ ）
A. 导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B. 导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电
流
C. 导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导
线运动方向有关
D. 磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电
流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
8. （2022安徽）用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在坚直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（ ）
A. 导体棒ab保持静止 B. 导体棒ab向左运动
C. 导体棒ab竖直向下运动 D. 导体棒ab竖直向上运动
二、填空题（本大题3小题，8个空，每空4分，共32分）

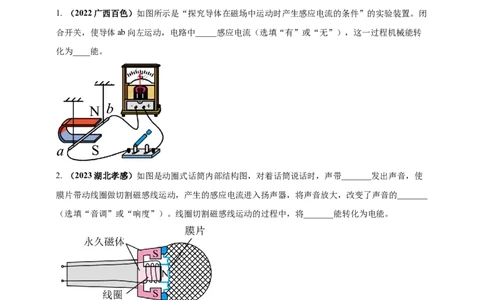

1. （2022广西百色）如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭
合开关，使导体ab向左运动，电路中_____感应电流（选填“有”或“无”），这一过程机械能转
化为____能。
2. （2023湖北孝感）如图是动圈式话筒内部结构图，对着话筒说话时，声带_______发出声音，使
膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的_______
（选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将_______能转化为电能。
3．如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕
着线圈。戴着这种手环走路时塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电
流，液晶上就会显示出运动的步数。此过程利用了 原理，将 能转化为电能。计步的数据还
可通
过 传送到手机上。三、实验题（本大题3小题，8个空，每空4分，共36分）

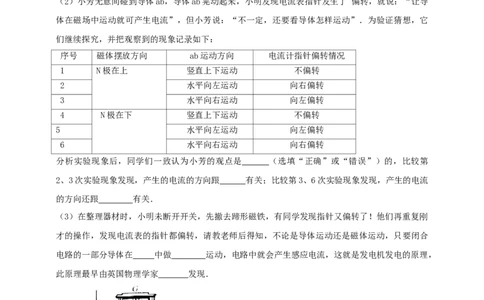

1.（20分）发电机是如何发电的呢？同学们用如图所示的装置进行探究．
（1）当导体ab静止悬挂起来后，闭合开关，灵敏电流计G指针不偏转，说明电路中 （选填
“有”或“无”）电流产生．
（2）小芳无意间碰到导体ab，导体ab晃动起来，小明发现电流表指针发生了 偏转，就说：“让导
体在磁场中运动就可产生电流”，但小芳说：“不一定，还要看导体怎样运动”．为验证猜想，它
们继续探究，并把观察到的现象记录如下：
序号 磁体摆放方向 ab运动方向 电流计指针偏转情况
1 N极在上 竖直上下运动 不偏转
2 水平向左运动 向右偏转
3 水平向右运动 向左偏转
4 N极在下 竖直上下运动 不偏转
5 水平向左运动 向左偏转
6 水平向右运动 向右偏转
分析实验现象后，同学们一致认为小芳的观点是 （选填“正确”或“错误”）的，比较第
2、3次实验现象发现，产生的电流的方向跟 有关；比较第3、6次实验现象发现，产生的电流
的方向还跟 有关．
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚
才的操作，发现电流表的指针都偏转，请教老师后得知，不论是导体运动还是磁体运动，只要闭合
电路的一部分导体在 中做 运动，电路中就会产生感应电流，这就是发电机发电的原理，
此原理最早由英国物理学家 发现．
2. （16分）图是小明做“探究什么情况下磁可以生电”的实验装置。（1）实验时，小明通过观察_______来判断电路中是否产生感应电流；
（2）小明进行了如图所示的5次操作，其中能产生感应电流的是_______（选填所有符合要求的操
作序号）；
（3）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施：___________；
