20.4 电动机（教学设计）
年级 九年级 授课时间
课题 20.4 电动机
1. 通过实验，了解通电导线在磁场中会受到力的作用，知道力的方向与电流
教学
方向和磁场方向有关.
目标
2. 了解直流电动机的构造和工作原理及其能量转化.

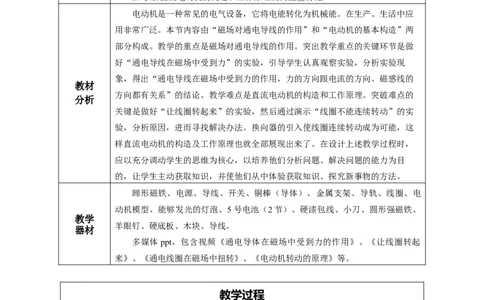

电动机是一种常见的电气设备，它将电能转化为机械能。在生产、生活中应
用非常广泛。本节内容由“磁场对通电导线的作用”和“电动机的基本构造”两
部分构成。教学的重点是磁场对通电导线的作用。突出教学重点的关键环节是做
好“通电导线在磁场中受到力”的实验，引导学生认真观察实验，分析实验现
象，得出“通电导线在磁场中受到力的作用，力的方向跟电流的方向、磁感线的
教材
方向都有关系”的结论。教学难点是直流电动机的构造和工作原理。突破难点的
分析
关键是做好“让线圈转起来”的实验，然后通过演示“线圈不能连续转动”的实
验，分析原因，进而寻找解决办法。换向器的引入使线圈连续转动成为可能，这
样直流电动机的构造及工作原理也就全部展现出来了。在设计上述教学过程时，
应以充分调动学生的思维为核心，以培养他们分析问题、解决问题的能力为目
的，让学生主动获取知识，并使他们从中体验获取知识、探究新事物的方法。
蹄形磁铁、电源、导线、开关、铜棒（导体）、金属支架、导轨、线圈、电
动机模型、能够发光的灯泡、5号电池（2节）、硬漆包线、小刀、圆形强磁铁、
教学
羊眼钉、硬底板、木块、导线。
器材
多媒体ppt，包含视频《通电导体在磁场中受到力的作用》、《让线圈转起
来》、《通电线圈在磁场中扭转》、《电动机转动的原理》等。
教学过程
教师活动 学生活动
导入新课
【演示实验或播放视频】
（1）把一个磁铁靠近正在发光的灯泡的灯丝，看看会发生什么现象？
观看实验现象
（2）观看小视频《电动机模型》。 或视频，思考
问题，进入情
（3）在生活、生产、科学技术中应用电动机的实例。
景。
【提问】把磁铁靠近正在发光的灯泡的灯丝，灯丝为什么会振动？电动机通电后，为什么它就能够转动呢？今天学习第4节——《电动机》。
学习新课 一、 磁场对通电导线的作用
【提问】我们知道，磁体在磁场中会受到力的作用，磁体间通过磁场相互 进行实验或观
作用。通电导线周围有磁场，那么通电导线是不是也会受到磁场的作用力呢？ 察实验。
1. 探究磁场对通电导线的作用
（1）提出问题：通电导线在磁场中是否受到力的作用？如果受到力的作
用，力的方向与什么因素有关？
（2）猜想与假设：通电导线在磁场中受到力的作用，力的方向可能与磁
场的方向、导体中电流的方向有关。

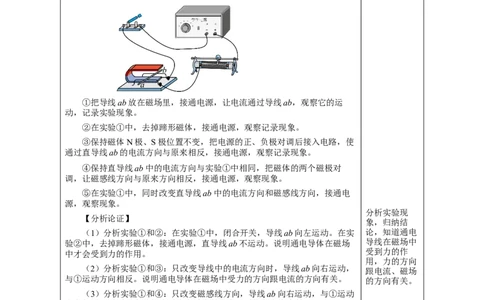

（3）设计并进行实验
①把导线ab放在磁场里，接通电源，让电流通过导线ab，观察它的运
动，记录实验现象。
②在实验①中，去掉蹄形磁体，接通电源，观察记录现象。
③保持磁体N极、S极位置不变，把电源的正、负极对调后接入电路，使
通过直导线ab的电流方向与原来相反，接通电源，观察记录现象。
④保持直导线ab中的电流方向与实验①中相同，把磁体的两个磁极对
调，让磁感线方向与原来方向相反，接通电源，观察现象。
⑤在实验①中，同时改变直导线ab中的电流方向和磁感线方向，接通电
源，观察现象。
分析实验现
【分析论证】
象，归纳结
（1）分析实验①和②：在实验①中，闭合开关，导线ab向左运动。在实 论，知道通电
验②中，去掉蹄形磁体，接通电源，直导线ab不运动。说明通电导体在磁场 导线在磁场中
中才会受到力的作用。 受到力的作
用，力的方向
（2）分析实验①和③：只改变导线中的电流方向时，导线ab向右运动，
跟电流、磁场
与①运动方向相反。说明通电导体在磁场中受力的方向跟电流的方向有关。 的方向有关。
（3）分析实验①和④：只改变磁感线方向，导线ab向右运动，与①运动
方向相反。说明通电导体在磁场中受力的方向跟磁场的方向有关。
（4）分析实验①和⑤：同时改变直导线ab中的电流方向和磁感线方向，
通电导线受力的方向不变。
【实验结论】
通电导线在磁场中受到力的作用，力的方向跟电流的方向、磁感线（磁
场）的方向都有关系。
【播放视频】——《磁场对通电导体的作用》
2. 探究磁场对通电线圈的作用
【提问】实验中的直导线运动一段距离就会离开磁场，很难持续地运动。
如果把一个通电线圈放在磁场中，它又会怎样运动呢？观看视频，了
解探究的过
（1）设计并进行实验
程。
①如图甲所示，把矩形线圈放入磁场中并通电，其电流方向为a→b → c
→ d，观察线圈的转动情况。
【现象】线圈沿顺时针方向转过一定角度，但不能持续转动。
观察实验，记

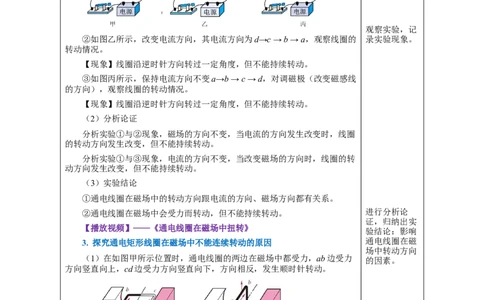

②如图乙所示，改变电流方向，其电流方向为d→c → b → a，观察线圈的 录实验现象。
转动情况。
【现象】线圈沿逆时针方向转过一定角度，但不能持续转动。
③如图丙所示，保持电流方向不变a→b → c → d，对调磁极（改变磁感线
的方向），观察线圈的转动情况。
【现象】线圈沿逆时针方向转过一定角度，但不能持续转动。
（2）分析论证
分析实验①与②现象，磁场的方向不变，当电流的方向发生改变时，线圈
的转动方向发生改变，但不能持续转动。
分析实验①与③现象，电流的方向不变，当改变磁场的方向时，线圈的转
动方向发生改变，但不能持续转动。
（3）实验结论
①通电线圈在磁场中的转动方向跟电流的方向、磁场方向都有关系。
②通电线圈在磁场中会受力而转动，但不能持续转动。 进行分析论
证，归纳出实
【播放视频】——《通电线圈在磁场中扭转》
验结论：影响
3. 探究通电矩形线圈在磁场中不能连续转动的原因 通电线圈在磁
场中转动方向
（1）在如图甲所示位置时，通电线圈的两边在磁场中都受力，ab边受力 的因素。
方向竖直向上，cd边受力方向竖直向下，方向相反，发生顺时针转动。
甲 乙
与老师一起分
析通电矩形线
（2）当线圈的平面与磁场垂直时（图乙），通电线圈ab边与cd边受平
圈在磁场中不
衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
能连续转动的
原因。丙 丁
（3）如图丙所示，线圈靠惯性越过平衡位置后，ab边受力方向竖直向
上，cd边受力方向竖直向下，方向相反，磁场力作用的结果使线圈又逆时针旋
转。
（4）通电线圈最后静止在平衡位置（图丁）。

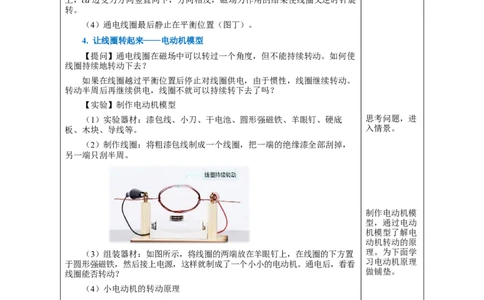

4. 让线圈转起来——电动机模型
【提问】通电线圈在磁场中可以转过一个角度，但不能持续转动。如何使
线圈持续地转动下去？
如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。
转动半周后再继续供电，线圈不就可以持续转下去了吗？
【实验】制作电动机模型
（1）实验器材：漆包线、小刀、干电池、圆形强磁铁、羊眼钉、硬底 思考问题，进
板、木块、导线等。 入情景。
（2）制作线圈：将粗漆包线制成一个线圈，把一端的绝缘漆全部刮掉，
另一端只刮半周。
制作电动机模
型，通过电动
机模型了解电
动机转动的原
（3）组装器材：如图所示，将线圈的两端放在羊眼钉上，在线圈的下方置 理。为下面学
于圆形强磁铁，然后接上电源，这样就制成了一个小小的电动机。通电后，看看 习电动机原理
线圈能否转动？ 做铺垫。
（4）小电动机的转动原理
实验中，将线圈一端的漆皮全部刮掉，另一端的漆皮只刮掉半周，线圈就
能持续地转动起来。
【提问】把一端线圈的绝缘漆只刮掉半周的目的是什么？
【分析】将线圈一端的漆皮全部刮掉，另一端的漆皮只刮掉半周，从而保
证给线圈适时供电或停电。
这种设计，线圈每转一周，只有半周获得动力，在另半周线圈没有电流通
过，线圈不受力，但由于惯性继续转动，当转过这半周后，又回到原来的状
态，线圈又受到向同方向转动的力，线圈就可以持续转动下去。
【播放视频】——《让线圈转起来》
【例题1】如图所示，闭合开关，铜棒向左运动，为使铜棒向右运动，下列操作不可行的是（ D ）
A．只对调电源的正、负极 观看视频，了
解电动机模型
B．只对调磁体的N、S极
的制作过程。
C．导线①接A、C接线柱，导线②接B、D接线柱
D．同时对调电源正、负极和磁体N、S极
【解析】A．只对调电源的正、负极，电路中电流方向改变，则通电导体
做例题1，进
的受力方向改变，铜棒向右运动，故A不符合题意；
一步理解掌握
B．将磁体的N、S极对调，磁场方向改变，则通电导体的受力方向改 知识：磁场对
变，铜棒向右运动，故B不符合题意； 通电导线有力
的作用、影响
C．导线①接A、C接线柱，导线②接B、D接线柱，改变了电路中电流
力的方向因
的方向，则通电导体的受力方向改变，铜棒向右运动，故C不符合题意； 素。
D．将电源正、负极对调，同时将磁体N、S极对调，影响磁场力方向的
两个因素同时改变，则通电导体的受力方向不变，铜棒仍然向左运动，故D符
合题意。所以选D。
【例题2】小明为观察磁场对通电线圈的作用。用漆包线做成线圈，线圈
两端的漆全部刮去，放在接有电源的金属支架上并放入磁体中（如图所示）。
闭合开关后，看到线圈______（“持续转动”、“左右摆动”或“静止不
动”）。为了使线圈能持续转动，正确的刮漆方法应该是下列哪两种____。
A．两侧全刮 B．一侧全刮，另一侧刮半周
C．两侧均刮上半周 D．一侧刮上半周，一侧刮下半周
【答案】左右摆动；BC。 做例题2，掌
握电动机模型
【解析】由图可知，闭合开关后，通电线圈在磁场中受力运动；线圈受力
的制作与原
的方向与磁场的方向和电流的方向有关；当线圈转过平衡位置时，线圈受到的
理。
磁场力发生变化，使得线圈在平衡位置摆动几次后很快就停下来，故闭合开关
后，看到线圈左右摆动。
为了使线圈能持续转动，正确的刮漆方法应该是将线圈两端的漆皮，一端
全部刮掉，另一端只刮半周，或两侧均刮上半周；按这两种方法刮漆，线圈转
到平衡位置时，线圈中没有电流，线圈由于惯性能够按原方向持续转动，故
BC符合题意，AD不符合题意。故选BC。
学习新课 二、 电动机的基本构造
【提出问题】前面的电动机模型中，能够持续转动，是因为在另半周线圈
没有电流通过，线圈不受力，靠惯性继续转动。如果在线圈转动的后半周，不
是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得
动力，线圈不就能转得更平稳了吗？电动机就是根据这个原理工作的。
1. 电动机的组成
电动机由两部分组成：能够转动的线圈，也叫转子；固定不动的磁体，也
叫定子；电动机工作时，转子在定子中飞快地转动。
知道电动机的
2. 换向器
主要构造。
（1）线圈不能连续转动的原因
进行实验或观
如图所示，使线圈位于磁体两磁极间的磁场中并静止在图中所示位置上， 察现象，分析
闭合开关，发现线圈并没有运动。这是由于线圈上下两个边受力大小一样、方 线圈不能连续
向却相反。这个位置是线圈的平衡位置。线圈不能连续转动，是因为线圈越过 转动的原因。
了平衡位置以后，受到的力要阻碍它的转动。
（2）使线圈能连续转动的方法
如果在越过了平衡位置后停止对线圈供电，由于惯性，线圈不是就能连续
转下去了吗？
前面我们用刮去引线漆皮的办法来控制电路的通断，即一端的漆皮全部刮
掉，另一端的漆皮只刮上半周或下半周，从而保证给线圈适时供电或停电。这
种设计，线圈每转一周，只有半周获得动力，在另半周线圈将要受到阻碍它转 小组进行讨
动的力时没有电流通过，线圈不受力；当线圈靠惯性转过这半周后，又回到原 论，找出使线
来的状态，线圈又受到向同方向转动的力，以保证线圈继续转动下去。 圈能连续转动
的方法。
如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周电
流的方向，使线圈在后半周也获得动力，线圈将会更平稳、更有力地转动下
去。那么，如何使线圈在后半周也能获得向同方向转动的力呢？
（3）换向器
实际的电动机是通过换向器来实现这一目的的。
①换向器的构造：两个铜半环E和F跟线圈两端相连，可随线圈一起转
动，两半环中间断开，彼此绝缘。A和B是电刷，它们分别跟两个半环接触，
使电源和线圈组成闭合电路。②换向器的作用：当线圈转过平衡位置时，自动改变线圈中的电流方向。 知道换向器的
作用及工作原
理。
如图所示，无论线圈的哪个边，只要它处于靠近磁体S极的一侧，其中的
电流都是从读者这边朝纸内的方向流去，这时它的受力方向总是相同的（向
上），线圈就可以不停地转动下去了。
3. 直流电动机的工作原理
（1）如图甲所示，通电线圈在磁场中，ab、cd两边电流方向相反，受力
方向相反，顺时针转动。
与老师一起分
析电动机的工
作原理。
甲 乙
（2）如图乙所示，线圈转到平衡位置，电刷接触到换向器中间绝缘部
分，不受力，利用惯性线圈转过平衡位置。
丙 丁
（3）如图丙所示，线圈越过平衡位置后，利用换向器改变了电流方向，
线圈受力方向改变，仍然顺时针转动。
（4）如图丁所示，线圈利用惯性转过平衡位置后，又改变了电流的方向
和受力方向，线圈继续转动。
【播放视频】——《电动机的转动原理》
4. 实际的电动机
（1）实际的电动机有多个线圈，每个线圈都接在一对换向片上，以保证
每个线圈在转动过程中受力的方向都能使它朝同一方向转动。
观看视频，进
（2）电动机工作时，把电能转化为机械能。
一步理解电动
（3）家用电器用到的电动机 机的工作原例如，电吹风、电风扇、洗衣机、剃须刀、空调等都用到了电动机。 理。

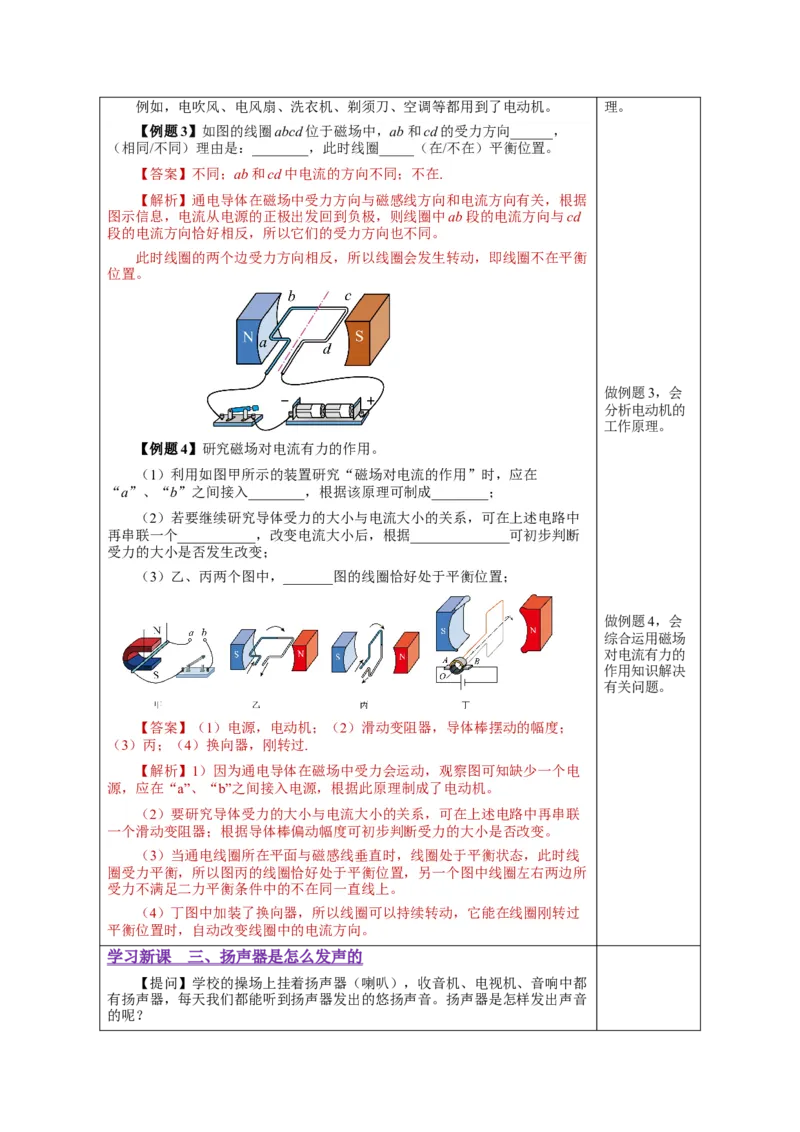

【例题3】如图的线圈abcd位于磁场中，ab和cd的受力方向______，
（相同/不同）理由是：________，此时线圈_____（在/不在）平衡位置。
【答案】不同；ab和cd中电流的方向不同；不在.
【解析】通电导体在磁场中受力方向与磁感线方向和电流方向有关，根据
图示信息，电流从电源的正极出发回到负极，则线圈中ab段的电流方向与cd
段的电流方向恰好相反，所以它们的受力方向也不同。
此时线圈的两个边受力方向相反，所以线圈会发生转动，即线圈不在平衡
位置。
做例题3，会
分析电动机的
工作原理。
【例题4】研究磁场对电流有力的作用。
（1）利用如图甲所示的装置研究“磁场对电流的作用”时，应在
“a”、“b”之间接入________，根据该原理可制成________；
（2）若要继续研究导体受力的大小与电流大小的关系，可在上述电路中
再串联一个___________，改变电流大小后，根据______________可初步判断
受力的大小是否发生改变；
（3）乙、丙两个图中，_______图的线圈恰好处于平衡位置；
做例题4，会
综合运用磁场
对电流有力的
作用知识解决
有关问题。
【答案】（1）电源，电动机；（2）滑动变阻器，导体棒摆动的幅度；
（3）丙；（4）换向器，刚转过.
【解析】1）因为通电导体在磁场中受力会运动，观察图可知缺少一个电
源，应在“a”、“b”之间接入电源，根据此原理制成了电动机。
（2）要研究导体受力的大小与电流大小的关系，可在上述电路中再串联
一个滑动变阻器；根据导体棒偏动幅度可初步判断受力的大小是否改变。
（3）当通电线圈所在平面与磁感线垂直时，线圈处于平衡状态，此时线
圈受力平衡，所以图丙的线圈恰好处于平衡位置，另一个图中线圈左右两边所
受力不满足二力平衡条件中的不在同一直线上。
（4）丁图中加装了换向器，所以线圈可以持续转动，它能在线圈刚转过
平衡位置时，自动改变线圈中的电流方向。
学习新课 三、 扬声器是怎么发声的
【提问】学校的操场上挂着扬声器（喇叭），收音机、电视机、音响中都
有扬声器，每天我们都能听到扬声器发出的悠扬声音。扬声器是怎样发出声音
的呢？1. 作用：它是把电信号转变为声音信号的装置。
2. 结构：线圈、永久磁体、锥形纸盆。
3. 原理
扬声器的线圈中通入携带声音信息、时刻变化的电流，由于线圈中的电流
方向是不断的变化，线圈就不断的来回振动，带动纸盆也不断地来回振动，于
是扬声器就发出了声音。
知道扬声器的
作用、结构及
发声原理。
【例题5】如图所示是扬声器（喇叭）的结构图。当扬声器的线圈中通入
因携带声音信息而时刻变化的电流时，线圈会在永久磁体的作用下受到力的作
用并带动纸盆振动发声。下列说法中错误的是（ D ）
A．扬声器工作时是将电能转化为机械能
B．扬声器的工作原理是通电线圈在磁场中受力运动
C．扬声器中的永久磁体周围存在磁场
D．扬声器工作时线圈中的电流不变
【解析】AB．扬声器工作时，通电线圈在磁场中受到力的作用运动，将
电能转化为机械能，故AB项正确；
C．扬声器中的永久磁体周围也存在磁场，故C项正确；
D．扬声器的线圈中通入声音信息而时刻变化的电流，故D项错误。
所以选D。
1. 如图，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行
的是（ ）
A．换用更细的铜棒 B．将磁体的N、S极对调
C．移动滑动变阻器的滑片 D．将电源正、负极和磁体N、S同时对调
【答案】B。
【详解】ABC. 铜棒受力的运动方向与电流的方向和磁场的方向有关，与电阻及电流
的大小无关，所以AC错误．不符合题意，B符合题意；
课
堂 D．将电源正负极对调，同时将磁体磁极对调，影响磁场力方向的两个因素同时改
练 变，则通电导体的受力方向不变，铜棒仍然向右运动，故D不符合题意。故选B。
习
2. 如图所示，两根绝缘细线悬挂着的导体，放在U形磁铁中央， 两端连接着导
线。若要探究电动机的工作原理，虚线方框中接入的实验器材是（ ）A．电源 B．电压表 C．灵敏电流计 D．滑动变阻器
【答案】A。
【详解】电动机是根据通电导体在磁场中会受到力的作用原理制成的，在虚线框中
接入电源时，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，与电动
机的原理相同。
所以选A.
3. 如图所示是扬声器（喇叭）的结构图。当扬声器的线圈中通入携带声音信息的时
刻变化的电流时，线圈会在永久磁体的作用下带动锥形纸盆振动发声。下列说法中正确
的是（ ）
A．扬声器工作时是将机械能转化为电能
B．扬声器工作时线圈中不会有电流
C．扬声器中的永久磁体不会对线圈有作用力
课
D．扬声器的工作原理是通电线圈在磁场中受力运动
堂
练 【答案】D。
习
【详解】A．扬声器工作过程中消耗电能，把电能转化为机械能，故A错误；
B．动圈式扬声器工作时线圈会有地电流，故B错误；
C．扬声器中的永久磁体会对线圈有作用力，故C错误；
D．扬声器的工作原理是磁场对电流有力的作用，故D正确。
所以选D.
4. 如图所示，在“探究磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒
EF置于蹄形磁体的磁场中。（1）接通电源，通过观察___________来判断磁场对通电直导线有力的作用；
（2）若只将磁体的两极对调，接通电源，观察到铝棒EF会向相反方向运动，说明
力的方向与__________有关；
（3）小明想探究“通电直导线在磁场中受力大小是否与电流大小有关”，请你帮助
他写出具体的操作：___________；
【答案】（1）导体EF摆动；（2）磁场方向；（3）调节滑动变阻器的位置，改变
电路中电流大小，观察导体EF摆动幅度大小。
【详解】（1）如图，当闭合开关接通电源后，我们能够观察到轻质的铝棒EF从原
来的静止变为摆动，根据这个现象就可以判断磁场对通电直导线有力的作用。
（2）实验中只将磁体的两极对调，即是磁场的方向变了，接通电源后，能够观察到
铝棒EF会向相反方向摆动，这说明导体受力的方向与磁场方向有关。
（3）小明想探究“通电直导线在磁场中受力大小是否与电流大小有关”，只需要调
节滑动变阻器的位置，改变电路中电流大小，观察导体EF摆钟幅度大小即可。
5. 学习了电和磁的知识后，小明将强磁体靠近接在家庭电路中正在发光的白炽灯的
灯丝，观察到灯丝来回晃动，经过分析，他认为灯丝动起来的原因是_________；同时，
由于通电灯丝的电流是交流电，电流的_____周期性改变，最终使得灯丝来回晃动。
【答案】灯丝受到磁场力的作用，方向。
【详解】正在发光的白炽灯的灯丝中有电流经过，将强磁体靠近灯丝，由于通电导
体在磁场中受到力的作用，所以灯丝受到磁场力的作用，来回晃动。
交流电是交变电流的简称，是指电流方向不是固定一个方向，而是会周期性的改
变，由于灯丝中的电流方向会周期性改变，所以灯丝受到磁场力的方向也会周期性改
变，故灯丝会来回晃动。
6. 如图甲是叶子姐姐自制的小风扇，使用时发现小风扇转动，但风却向后吹。叶子
姐姐设计了如图乙所示的实验，探究其原因。（1）闭合开关，给导体棒ab通电，发现导体棒ab向右运动，这表明导体棒ab在磁
场中受到_____ 的作用；
（2）保持磁场方向不变，将电源正、负极对调后接入电路，闭合开关，发现导体棒
ab向左运动，这表明_____________________；
（3）保持电流方向不变，将磁体的两极对调，闭合开关，发现导体棒ab向右运动，
这表明__________；
（4）上述实验的原理与_____装置的原理相同。
A．动圈式话筒 B．扬声器
【答案】（1）力；（2）通电导体棒ab在磁场中受力的方向与导体中的电流方向有
关；（3）通电导体棒ab在磁场中受力的方向与磁场方向有关；（4）B。
【详解】（1）闭合开关，给导体棒ab通电，发现导体棒ab向右运动，运动状态发
生改变，这表明导体棒ab在磁场中受到力的作用。
（2）保持磁场方向不变，改变电流的方向，闭合开关，发现导体棒ab向左运动，
这表明导体棒ab在磁场中受力的方向与导体中的电流方向有关。
（3）保持电流方向不变，改变磁场的方向，闭合开关，发现导体棒ab向右运动，
这表明导体棒ab在磁场中受力的方向与磁场方向有关。
（4）动圈式话筒的工作原理是电磁感应现象，扬声器的工作原理是通电导体在磁场
中受到力的作用，故B符合题意，A不符合题意。故选B。
7. 在研究“磁场对通电导体的作用”实验中：
（1）利用如图甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入
_______（选填“灵敏电流计”或“电源”）；
（2）在乙图中，通电后cd段导线受磁场力F 的方向为竖直向下，此时，ab段导线
1
所受磁场力F 的方向是竖直向____（选填“上”或“下”）；
2
（3）要使图乙中的线圈持续转动，应在其外部加装换向器，自动改变线圈中的
______方向。图乙中的设备将电能转化为_________。
【答案】（1）电源；（2）上；（3）电流，机械能。
【详解】（1）研究“磁场对电流的作用"时，即必须有电源，使得导体中先有电
流，所以在a、b间应接电源。
（2）乙图中，ab段导线的电流方向与cd段导线的电流方向相反，所以ab段导线所受磁场力F 的方向与cd段导线受磁场力F 的方向相反，所以磁场力F 的方向是竖直向
2 1 2
上的。
（3）要使图乙中的线圈可以持续转动，是在外部加装了换向器，当通电线圈所在平
面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动，线圈转动
的过程中，电能转化为机械能。
8. 当开关闭合后，cd段所受到的磁场力的方向如图1所示。请画出图2和图3两种
情况中ab段所受到的磁场力的方向。
【答案】见下图。
【详解】通电导线在磁场中的受力方向与磁场方向和电流方向有关，当磁场方向或
电流方向改变时，通电导线在磁场中的受力方向也会改变。图2和图1相比，磁场方向与
电流方向都改变，ab受力方向不变；图3与图1相比，电流方向与磁场方向都没变，受
力方向不变。据此作图如下：
第4节 电动机
一、磁场对通电导体的作用
（1）通电导体在磁场中受到力的作用。
（2）影响力的方向的因素：电流的方向和磁场的方向。
二、电动机
板
（1）原理：通电线圈在磁场中受力而转动。
书
（2）基本组成：换向器、转子、电子。
设
（3）换向器作用：线圈转过平衡位置时，自动改变线圈中电流的方向。
计
（4）能量转化：把电能转化为机械能。
