21.3 广播、电视和移动通信
一、无线电广播信号的发射和接收

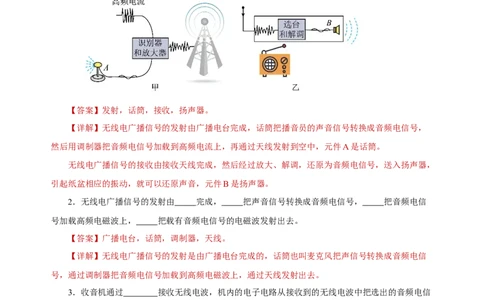

1．如图甲所示的是无线电广播信号的 过程，其中元件A是 ；如图乙所示的是无线电广播
信号的 过程，其中元件B是 。
【答案】发射，话筒，接收，扬声器。
【详解】无线电广播信号的发射由广播电台完成，话筒把播音员的声音信号转换成音频电信号，
然后用调制器把音频电信号加载到高频电流上，再通过天线发射到空中，元件A是话筒。
无线电广播信号的接收由接收天线完成，然后经过放大、解调，还原为音频电信号，送入扬声器，
引起纸盆相应的振动，就可以还原声音，元件B是扬声器。
2．无线电广播信号的发射由 完成， 把声音信号转换成音频电信号， 把音频电信
号加载高频电磁波上， 把载有音频电信号的电磁波发射出去。
【答案】广播电台，话筒，调制器，天线。
【详解】无线电广播信号的发射是由广播电台完成的，话筒也叫麦克风把声信号转换成音频电信
号，通过调制器把音频电信号加载到高频电磁波上，通过天线发射出去。
3．收音机通过 接收无线电波，机内的电子电路从接收到的无线电波中把选出的音频电信
号加以放大，再通过扬声器把 转换成 ，这就是无线电广播的接收过程。
【答案】接收天线，电信号，声信号。
【详解】收音机是靠接收天线来接收无线电波的，通过天线接收高频信号，再经过一定的解调还
原成音频信号，之后通过输出部件转变成音波，然后再播放出来。
电子电路将接收的无线电波中的音频电信号卸载下来并放大，扬声器将电信号转换为声信号，我
们就听到了声音。
4. 某同学制作了一台简单的收音机，实验时发现这台收音机能同时听到许多杂乱的声音，那么这台收音机缺少的是（ ）
A．接收天线 B．调制器 C．振荡器 D．调谐器
【答案】D
【详解】A．天线是用来发射和接收信号的；
B．调制器是把电信号加载到高频电磁波（载波）上由发射天线发射出去的装置．
C．振荡器是发射装置的组成部分；
D．收音机的天线接收到各种各样的电磁波，转动收音机调谐器的旋钮，可以从中选出特定频率的
信号，检波器是将调谐器筛选出来后的声音电信号从高频振荡电流中“检”出来送入放大器；
综上所述，只有调谐器才是用来选择所需信号的设备； 所以，这台收音机能同时听到许多杂乱的
声音，是因为这台收音机缺少调谐器，故只有D符合题意．

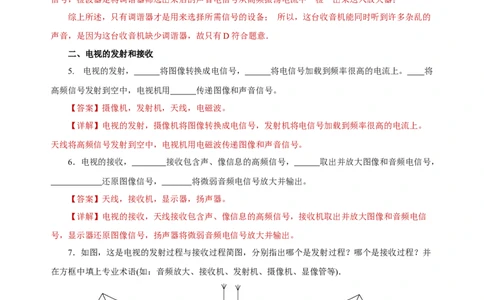

二、电视的发射和接收
5. 电视的发射， 将图像转换成电信号， 将电信号加载到频率很高的电流上。 将
高频信号发射到空中，电视机用 传递图像和声音信号。
【答案】摄像机，发射机，天线，电磁波。
【详解】电视的发射，摄像机将图像转换成电信号，发射机将电信号加载到频率很高的电流上。
天线将高频信号发射到空中，电视机用电磁波传递图像和声音信号。
6．电视的接收， 接收包含声、像信息的高频信号， 取出并放大图像和音频电信号，
还原图像信号， 将微弱音频电信号放大并输出。
【答案】天线，接收机，显示器，扬声器。
【详解】电视的接收，天线接收包含声、像信息的高频信号，接收机取出并放大图像和音频电信
号，显示器还原图像信号，扬声器将微弱音频电信号放大并输出。
7．如图，这是电视的发射过程与接收过程简图，分别指出哪个是发射过程？哪个是接收过程？并
在方框中填上专业术语(如：音频放大、接收机、发射机、摄像机、显像管等)．
【答案】见下图。
【详解】电视用电磁波传递图像信号和声音信号，根据对电视发射和接收知识的了解，来填图．
故答案为：三、移动电话
8. 移动电话

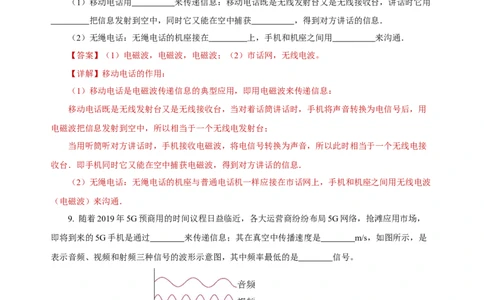

（1）移动电话用 来传递信息：移动电话既是无线发射台又是无线接收台，讲话时它用
把信息发射到空中，同时它又能在空中捕获 ，得到对方讲话的信息．
（2）无绳电话：无绳电话的机座接在 上，手机和机座之间用 来沟通．
【答案】（1）电磁波，电磁波，电磁波；（2）市话网，无线电波。
【详解】移动电话的作用：
（1）移动电话是电磁波传递信息的典型应用，即用电磁波来传递信息：
移动电话既是无线发射台又是无线接收台，当对着话筒讲话时，手机将声音转换为电信号后，用
电磁波把信息发射到空中，所以相当于一个无线电发射台；
当用听筒听对方讲话时，手机接收电磁波，将电信号转换为声音，所以此时相当于一个无线电接
收台．即手机同时它又能在空中捕获电磁波，得到对方讲话的信息．
（2）无绳电话：无绳电话的机座与普通电话机一样应接在市话网上，手机和机座之间用无线电波
（电磁波）来沟通．
9. 随着2019年5G预商用的时间议程日益临近，各大运营商纷纷布局5G网络，抢滩应用市场，
即将到来的5G手机是通过 来传递信息；其在真空中传播速度是 m/s，如图所示，是
表示音频、视频和射频三种信号的波形示意图，其中频率最低的是 信号。
【答案】电磁波，3.0×108，音频。
【详解】5G手机是通过电磁波来传递信息的。电磁波在真空中传播速度与光速相等，即3.0×108
m/s。频率是指物体在1s内振动的次数，即是描述振动快慢的物理量，由图可知，在相同时间里，音频
信号振动次数最少，即频率最低的是音频信号。10．VCD机可以直接把音频信号和视频信号输入电视机，在连接VCD机和电视机时，正确的方法
是（ ）
A．VCD音频信号接入电视机的“V”字母插口，视频信号接入电视机的“A”字母插口
B．VCD音频信号接入电视机的“A”字母插口，视频信号接入电视机的“V”字母插口
C．应插入标有其他字母的插口
D．以上说法都不对
【答案】B
【分析】有些电视机或VCD机的背后的插孔旁边标有英文，audio in是指音频输入，audio out是
指音频输出，video in是指视频输入，video out是指视频输出．

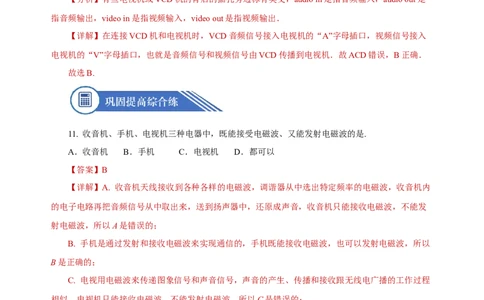

【详解】在连接VCD机和电视机时，VCD音频信号接入电视机的“A”字母插口，视频信号接入
电视机的“V”字母插口，也就是音频信号和视频信号由VCD传播到电视机．故ACD错误，B正确．
故选B.
11. 收音机、手机、电视机三种电器中，既能接受电磁波、又能发射电磁波的是.
A．收音机 B．手机 C．电视机 D．都可以
【答案】B
【详解】A. 收音机天线接收到各种各样的电磁波，调谐器从中选出特定频率的电磁波，收音机内
的电子电路再把音频信号从中取出来，送到扬声器中，还原成声音，收音机只能接收电磁波，不能发
射电磁波，所以A是错误的；
B. 手机是通过发射和接收电磁波来实现通信的，手机既能接收电磁波，也可以发射电磁波，所以
B是正确的；
C. 电视用电磁波来传递图象信号和声音信号，声音的产生、传播和接收跟无线电广播的工作过程
相似，电视机只能接收电磁波，不能发射电磁波，所以C是错误的；
D. 只有手机既能接收电磁波，又能发射电磁波，所以D是错误的．
故选B.
12．关于广播、电视、移动电话的信息发射和接收过程，下列说法错误的是
A．它们都是靠电磁波传递信息的
B．在发射时，它们都要把电信号加载到高频电磁波上
C．它们都只有接收功能，没有发射功能
D．移动电话既有接收功能，又有发射功能【答案】C
【详解】A．由于电磁波可以在真空中传播，所以生活中的广播、电视、移动电话都是靠电磁波传
递信息的，故A正确，不符合题意；
B．在发射时，音频信号和视频信号都是不能直接发射的，故都需要将这些信号通过调制器加载在
高频电磁波上才能发射，故B正确，不符合题意；
C．无线广播、电视、移动电话既有接收功能，又有发射功能，信息的发射和接收过程是相类似的，
故C错误，符合题意；
D．对于移动电话，既可以发射信号，又可以接收信号，故既是电磁波的发射台，又是电磁波的接
收台，故D正确，不符合题意．
13. 由我国华为公司主导的5G通信技术主要利用电磁波来传递信息，其在真空中的传播速度是
km/s，采用 （选填“模拟”或“数字”）信号传递信息；手机通过 （选填
“发射”“接收”或“发射和接收”）电磁波来实现远距离通话。
【答案】3×105，数字，发射和接收。
【详解】电磁波在真空中的传播速度是3×105km/s，5G通信技术采用数字信号传递信息。
手机既是无线电发射台，又是无线电接收台，手机通过发射和接收电磁波来实现远距离通话。
14. 阅读材料
音频、视频、射频和频道
由声音转换成的电信号，它的频率跟声音的频率相同，在几十赫到几千赫之间叫座音频信号；由
图像转换成的电信号，它的频率在几赫到几兆赫之间叫做视频信号。音频电流和视频电流在空间激发
电磁波的能力都很差，需要把他们加载到频率更高的电流上，产生电磁波发射到天空，这种电流叫做
射频电流。
小京用收音机是收听中央人民广播电台 1 008kHz 频道播放的钢琴节目，某时刻他听到演员弹奏
频率为 400Hz 的“6”音。
根据上述材料，回答下列问题：
在该时刻，频射电流的频率是 ，音频电流的频率是 ，音频电流的激发电磁波的波长
是 。
【答案】1 008kHz，400kHz，7.5×105m。
【详解】读材料可知，射频电流是承载音频电流和视频电流的高频电磁波，即“频道”的频率，
所以，在该时刻，频射电流的频率是1 008kHz。
音频电流的频率跟声音的频率相同，所以音频电流的频率是400Hz。
根据c=λf，音频电流的激发电磁波的波长是c 3×108m/s
λ= = =7.5×105m
f 400Hz
15．我们常听说某电视台利用某频道进行广播，这里所说的频道是什么意思呢？原来，不同的电
视台使用不同的射频范围进行广播，以免互相干扰；这一个个不同的频率范围；就叫做频道．下表是
我国电视频道的划分情况：
我国电视频道的划分
频道号 1 2 … 6 … 68
频率范围/MHz 48.5～56.5 56.5～64.5 … 167～175 … 950～958
请你根据上述材料，解答下面的问题：
（1）某电视台转播的体育电视节目频道号是3，那么它的射频范围是 。
A．56.5～64.5 MHz B．167～175 MHz
C． 64.5～72.5 MHz D．72.5～80.5 MHz
（2）第13频道至68频道属于微波中的“分米波”，试着计算出第68频道的波长范围就知道这个
称呼的原因了。
【答案】（1） C；（2）68频道的波长范围是0.32m−0.31m，是分米数量级，所以68频道是分米
波.
【分析】不同的电视台使用不同的射频范围进行广播，且每一频道号间的频率范围之差都是
c
8MHz，由此可推算频道3的频率范围．第68频道的频率范围是950-958MHz，根据c=λf，可得λ= ，
f
可计算出它的波长范围，进行判断．
【详解】(1)从表格信息可以看出，频道号是连续的，频率也是连续的，且每一频道号的频率范围
之差相同都是8MHz；
因此频道号是3时，射频的最小值与频道号是2时的最大频率相同是64.5MHz，其射频的最大值是
64.5MHz+8MHz=72.5MHz。故选C.
(2)频率范围是950−958MHz，根据c=λf可得
c 3×108m/s
λ1= = =0.32m
f 950×106Hz
1
c 3×108m/s
λ2= = =0.31m
f 958×106Hz
2
因此68频道的波长范围是0.32m−0.31m，是分米数量级，所以68频道是分米波．16．（2020·四川乐山·统考中考真题）在疫情防控期间，人们通过手机传递信息实现在线教育、视
频会议、无线对讲等办公服务，避免了人与人之间的直接接触，手机传递信息是利用了（ ）
A．红外线 B．电磁波 C．超声波 D．次声波
【答案】B
【详解】手机属于移动电话，它既是电磁波发射台也是电磁波接收台，所以手机是利用电磁波来
传递信息的。故选B。
17．（2022·河北石家庄·统考一模）我们生活环境中有大量声波和电磁波，下列关于声波和电磁波
的说法中正确的是（ ）
A．收音机既能接收声波，也能接收电磁波
B．声波和电磁波都是频率越高，传播速度越大
C．抽成真空的玻璃罩能同时屏蔽声波和电磁波
D．手机导航通常用周围网络辅助定位，其信息传递的媒介与“B超”不同
【答案】D
【详解】A．收音机只能接收电磁波，故A错误；
B．声速和频率无关，电磁波传播速度是固定的，是3.0×108m/s，故B错误；
C．抽成真空的玻璃罩不能传播声波，但可以传播电磁波，故C错误；
D．手机导航通常用电磁波定位，“B超”是运用超声波工作的，故D正确。
故选D。
18．（2020·广东清远·统考模拟预测）随着2019年5G预商用的时间议程日益临近，各大运营商纷
纷布局5G网络，抢滩应用市场，即将到来的5G手机是通过 来传递信息；其在真空中传播速度是
m/s，如图所示，是表示音频、视频和射频三种信号的波形示意图，其中频率最低的是 信号。
【答案】电磁波，3.0×108，音频。
【详解】5G手机是通过电磁波来传递信息的。
电磁波在真空中传播速度与光速相等，即3.0×108 m/s。频率是指物体在1s内振动的次数，即是描述振动快慢的物理量，由图可知，在相同时间里，音频
信号振动次数最少，即频率最低的是音频信号。
19.（2021·江苏扬州·校考一模）广播电台的发射线路靠迅速变化的交变电流向外发射电磁波，交
变电流在每秒周期性变化1次发射的电磁波频率为1 Hz。若某电台节目发射频率为88.2 MHz，说明发
射线路中的交变电流每秒钟周期性变化为 次，收音机通过 电磁波来工作，手机通过
电磁波来实验远距离通话。（后两空选填“发射”、“接收”或“发射和接收”）
【答案】88.2×106，接收，发射和接收。
【详解】因为1MHZ=106HZ，所以发射频率为88.2 MHz，每秒钟周期性变化88.2×106 HZ。
收音机是通过接受电磁波工作的，手机通话时通过接受和发射电磁波来工作的。
20．（2023·广东·统考模拟预测）阅读短文，回答问题：
上初三的小中听去年参加高考的哥哥说，现在为了防止考生在考场内使用手机进行作弊，每个考
场都会放置一个手机信号屏蔽器。爱动脑筋的小中想，手机信号屏蔽器的原理是什么呢？于是，他上
网查阅了相关的资料。手机工作时是在一定的频率范围内，手机和基站通过无线电波联接起来，以一
定的波特率和调制方式完成数据和声音的传输。手机信号屏蔽器针对手机通讯的原理，屏蔽器在工作
过程中以一定的速度从前向信道的低端频率向高端频率扫描。在扫描的同时，可以在手机接收报文信
号中形成乱码干扰，手机不能检测出从基站发出的正常数据，使手机不能与基站建立联接，达到屏蔽
手机信号的目的。
（1）屏蔽器的作用频率有800MHz、900MHz、2000MHz等几个不同的频率，其中频率为
2000MHz的电磁波，波长为 m；
（2）针对“手机信号屏蔽器能否屏蔽固定电话的信号”这个问题，小中设计了几个不同的探究方
案，其中可行的是 ；
A．用屏蔽器覆盖范围内的手机拨打覆盖范围外的固定电话
B．用屏蔽器覆盖范围内的固定电话拨打覆盖范围外的手机
C．在屏蔽器覆盖范围内用固定电话拨打密闭在金属盒中的手机
D．在屏蔽器覆盖范围内用手机拨打密闭在金属盒中的固定电话
（3）由于3G、4G和5G信号的手机出现，手机信号屏蔽器必须更新为增强型的。所谓增强型，
是指增大了屏蔽器的 。A．额定功率 B．额定电压 C．作用频率 D．电磁波速度
【答案】（1） 0.15；（2）B；（3）C
【详解】（1）频率为2000MHz的电磁波，波长为
m
3×108
c s
λ= = =0.15m
f 2000×106Hz
（2）根据控制变量法的思想，针对“手机信号屏蔽器能否屏蔽固定电话的信号”这个问题的探究
方案，应当把固定电话放在屏蔽范围内，去拨打或接听手机电话。故选B。
（3）根据题意分析可知，所谓增强型屏蔽器是指增大了屏蔽器的作用频率。故选C。
