21.3 广播、电视和移动通信（导学案）
【学习目标】
1. 了解无线电广播的大致工作过程。
2. 大致了解电视的工作原理。
3. 了解移动电话是怎样工作的。
【学习重点】了解广播、电视和移动电话的工作过程。
【学习难点】广播和电视信号的发射与接收。

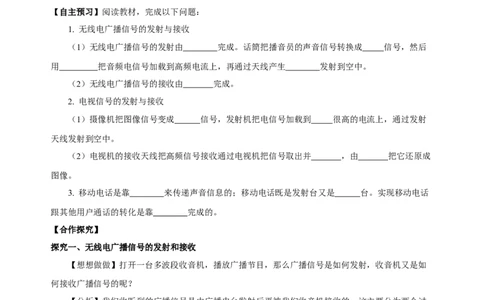

【自主预习】阅读教材，完成以下问题：
1. 无线电广播信号的发射与接收
（1）无线电广播信号的发射由 完成。话筒把播音员的声音信号转换成 信号，然后
用 把音频电信号加载到高频电流上，再通过天线产生 发射到空中。
（2）无线电广播信号的接收由 完成。
2. 电视信号的发射与接收
（1）摄像机把图像信号变成 信号，发射机把电信号加载到 很高的电流上，通过发射
天线发射到空中。
（2）电视机的接收天线把高频信号接收通过电视机把信号取出并 ，由 把它还原成
图像。
3. 移动电话是靠 来传递声音信息的；移动电话既是发射台又是 台。实现移动电话
跟其他用户通话的转化是靠 完成的。
【合作探究】
探究一、无线电广播信号的发射和接收
【想想做做】打开一台多波段收音机，播放广播节目，那么广播信号是如何发射，收音机又是如
何接收广播信号的呢？
【分析】我们收听到的广播信号是由广播电台发射后再被我们收音机接收的，这主要分为两个过
程：信号的发射和信号的接收。
1. 信号的发射——广播电台完成
主要由三部分组成： 、调制器、 。
无线电广播信号的发射由广播电台完成。话筒把播音员的声音信号转换成 信号，然后用

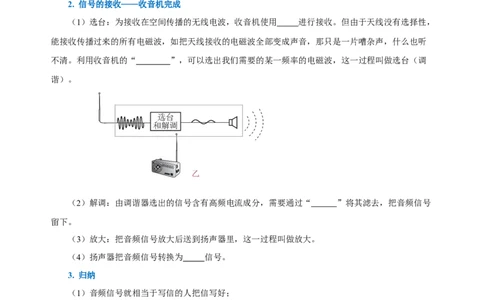

把音频电信号加载到高频电流上，再通过天线产生 发射到空中。2. 信号的接收——收音机完成
（1）选台：为接收在空间传播的无线电波，收音机使用 进行接收。但由于天线没有选择性，
能接收传播过来的所有电磁波，如把天线接收的电磁波全部变成声音，那只是一片嘈杂声，什么也听
不清。利用收音机的“ ”，可以选出我们需要的某一频率的电磁波，这一过程叫做选台（调
谐）。
（2）解调：由调谐器选出的信号含有高频电流成分，需要通过“ ”将其滤去，把音频信号
留下。
（3）放大：把音频信号放大后送到扬声器里，这一过程叫做放大。
（4）扬声器把音频信号转换为 信号。
3. 归纳
（1）音频信号就相当于写信的人把信写好；
（2）高频振荡电流就相当于能够运载信件的信鸽、马、火车、飞机等交通工具；
（3）调制器的调制过程就相当于把信件装在了信鸽、马、火车、飞机等交通工具上；
（4）选台相当于信件的分拣；解调就是把信件从邮差身上解下来；扬声器就是阅读信件了。
4. 扩展性实验 ——电磁波的发射与接收
电磁波的发射与接收可以用下列数字化实验设备来直观地显现。如图所示，电磁波发射器可以发射不同频率的电磁波，接收器接收到电磁波信号后，通过传感器、
采集器将电磁波信号输入到计算机，我们就可以在计算机屏幕上观察到电磁波信号。
连接好装置，把发射器置于载波挡，转动发射器上的旋钮，改变发射器发出的电磁波的频率，观
察信号的变化；再把发射器置于调制挡，观察调制后的波形。

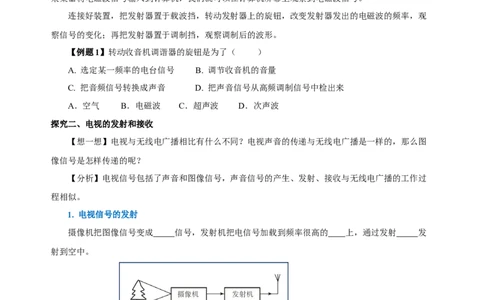

【例题1】转动收音机调谐器的旋钮是为了（ ）
A. 选定某一频率的电台信号 B. 调节收音机的音量
C. 把音频信号转换成声音 D. 把声音信号从高频调制信号中检出来
A．空气 B．电磁波 C．超声波 D．次声波
探究二、电视的发射和接收
【想一想】电视与无线电广播相比有什么不同？电视声音的传递与无线电广播是一样的，那么图
像信号是怎样传递的呢？
【分析】电视信号包括了声音和图像信号，声音信号的产生、发射、接收与无线电广播的工作过
程相似。
1. 电视信号的发射
摄像机把图像信号变成 信号，发射机把电信号加载到频率很高的 上，通过发射 发
射到空中。
摄像机——将图像转换成电信号；
发射机——将电信号加载到频率很高的电流上；
天线——将高频信号发射到空中。

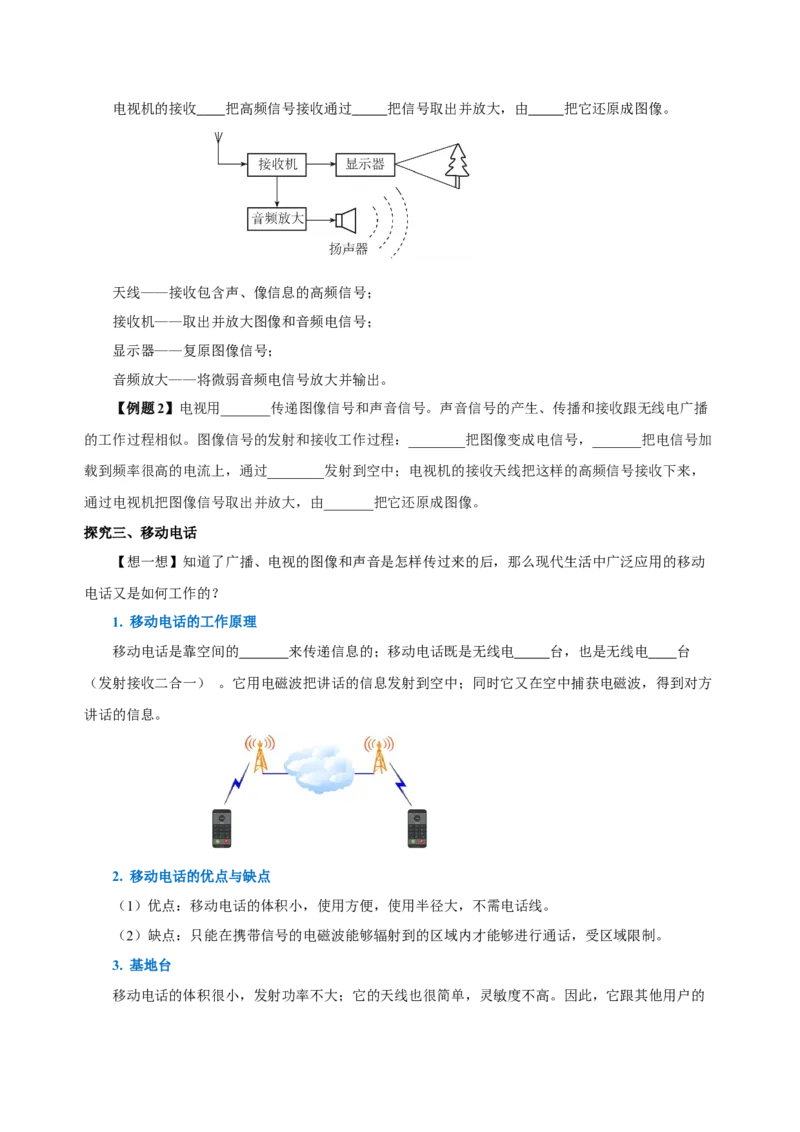

2. 电视信号的接收电视机的接收 把高频信号接收通过 把信号取出并放大，由 把它还原成图像。
天线——接收包含声、像信息的高频信号；
接收机——取出并放大图像和音频电信号；
显示器——复原图像信号；
音频放大——将微弱音频电信号放大并输出。

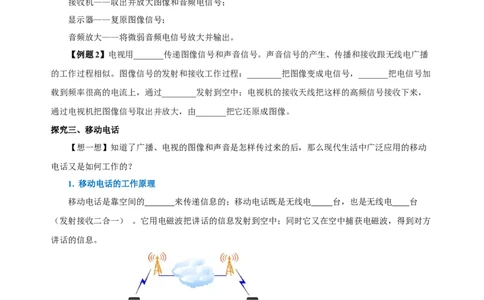

【例题2】电视用_______传递图像信号和声音信号。声音信号的产生、传播和接收跟无线电广播
的工作过程相似。图像信号的发射和接收工作过程：________把图像变成电信号，_______把电信号加
载到频率很高的电流上，通过________发射到空中；电视机的接收天线把这样的高频信号接收下来，
通过电视机把图像信号取出并放大，由_______把它还原成图像。
探究三、移动电话
【想一想】知道了广播、电视的图像和声音是怎样传过来的后，那么现代生活中广泛应用的移动
电话又是如何工作的？
1. 移动电话的工作原理
移动电话是靠空间的 来传递信息的；移动电话既是无线电 台，也是无线电 台
（发射接收二合一） 。它用电磁波把讲话的信息发射到空中；同时它又在空中捕获电磁波，得到对方
讲话的信息。
2. 移动电话的优点与缺点
（1）优点：移动电话的体积小，使用方便，使用半径大，不需电话线。
（2）缺点：只能在携带信号的电磁波能够辐射到的区域内才能够进行通话，受区域限制。
3. 基地台
移动电话的体积很小，发射功率不大；它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的固定 转接。这种固定的电台叫做 ，跟电话交换机相连。城市中高大建
筑物上常常可以看到移动通信基地台的天线。
4. 移动电话通话过程
手机和座机借助基地台进行通话；手机和手机通过基地台进行通话。
5. 无绳电话
有一种可移动的电话叫无绳电话，座机和手机之间没有电话线，但各有一个天线，它们通过
来沟通。无绳电话的主机接在市话网上，相当于一个小型 。手机不能离主机太远，工作区域大
约在几十米到几百米范围内。
6. 音频、视频、射频和频道
（1）音频信号
由声音转换成的 信号，它的频率跟声音的频率相同，在几十赫到几千赫之间，叫音频信号。
（2）视频信号
由图像转换成的 信号，它的频率在几赫到几兆赫之间，叫做视频信号。
（3）射频电流
音频电流和视频电流在空间激发电磁波的能力都很差，需要把它们加载到 更高的电流上，
产生 发射到天空中，这种电流叫做射频电流。
观看数字光碟DCD时不需要把信号发射到天空，可以直接把音频信号和视频信输给电视机，这时就要分别把DCD机送来的音频、视频信号接到电视机上标着A、V字母的插口上。
（4）频道
不同的电视台使用不同的 范围进行广播，以免互相干扰；这一个个不同的频率范围就叫做
频道。
【例题3】关于移动电话，下列说法中正确的是（ ）
A．移动电话与固定电话的工作原理完全一样
B．移动电话只能作为接收机使用
C．移动电话既是发射机，又是接收机
D．移动电话发出的信号不能在真空中传播
【精讲点拨】
1. 无线电广播信号的发射是用高频电磁波作为载体。发射过程是：声音→话筒→电信号→调制器
→高频电磁波→发射。接收过程是：接收→调谐器→选出特定频率信号→取出音频信号→扬声器→声
音。
2. 电视的声音信号的发射和接收跟无线电广播信号的工作过程相似，是靠电磁波工作的。摄像机
把图像变成电信号，发射机把电信号加载到频率很高的电流上，通过发射天线发射到空中。电视机的
接收天线把这样的高频信号接收下来，通过电视机把图像信号取出并放大，由显示器把它还原成图像。
3. 移动电话：移动电话不需要电话线，比固定电话方便。移动电话与固定电话的工作原理基本一
样，只是移动电话声音信息不是由导线中的电流来传递，而是由空间的电磁波来传递，移动电话实际
上是一个小型无线电发射台和无线电接收台的组合。
【归纳整理】
第3节 广播、电视和移动通信
一、无线电广播信号的发射和接收二、电视的发射和接收
三、移动电话
1. 工作原理：移动电话既是无线电发射台，也是无线电接收台。
2. 基地台：固定的无线电台，转接移动电话之间的通话。
3. 无绳电话：无绳电话的座机和手机通过无线电波来沟通。
【课堂练习】
1．在广播电台，话筒把播音员的_____信号转换成_____信号，然后用_______把音频信号加载到
高频_______上，再通过_______发射到空中去．
2．如图所示，请在图中无线电广播的接收过程图的空格中填入恰当的器材和元件名称。
3．电视用电磁波传递______信号和______信号。摄像机把图像变成______，发射机把电信号加载
到频率很高的电磁波上，通过_________发射到空中；电视机接收并把这样的高频信号取出来并放大，
由________把它还原成______ 。
4．车载GPS导航仪是通过与导航卫星互相传递信息，确定汽车的准确位置，并在电子地图上显示
出来（如图），为汽车驾驶员导航。下列说法正确的是（ ）
A．导航仪与导航卫星是通过电磁波传递信息
B．导航仪上的移动电话是通过电流传递信息
C．导航卫星发射的电磁波不能在真空中传播
D．导航卫星发射的电磁波比光的传播速度慢5. 随着5G预商用的时间议程日益临近，各大运营商纷纷布局5G网络，抢滩应用市场，5G手机是
通过_______来传递信息；其在真空中传播速度是______m/s。如图所示，是表示音频、视频和射频三
种信号的波形示意图，其中频率最低的是______信号。
6. 关于广播、电视、移动电话的信息发射和接收过程，下列说法错误的是
A．它们都是靠电磁波传递信息的
B．在发射时，它们都要把电信号加载到高频电磁波上
C．它们都只有接收功能，没有发射功能
D．移动电话既有接收功能，又有发射功能
【课后反思】
本节课学习中，你有哪些收获，还有哪些问题？
