第1节 热机（导学案）
【学习目标】
1. 知道热机的概念，初步了解热机的工作原理，体会内能的利用对人类发展的重要作用。
2. 了解汽油机的构造及工作过程。
3. 了解柴油机的构造及工作过程。
【学习重点】
了解四冲程汽油机的基本工作原理。
【学习难点】
了解四冲程汽油机的基本工作原理。
【自主预习】
阅读教材，完成以下问题：
1．热机是将 能转化为 能的机械。常见的热机有 机、 机、
机 、 机等。
2．内燃机的工作原理：燃料（汽油或柴油）在汽缸里面燃烧时生成 的燃气，
用来推动活塞 ，把 能转化为 能。
3. 汽油机的构造：由进气门、 、火花塞、汽缸、 、连杆、曲轴、等组成的。
4. 活塞在汽缸内 时，从汽缸的一端运动到另一端的过程叫做一个 。
5. 汽油机的一个工作循环是由 、 、 、 四个冲程组成的，
在一个工作循环中，活塞往复运动 次，曲轴转动 周，对外做功 次。
6. 柴油机和汽油机构造的不同点：
①汽油机汽缸顶部有 ；柴油机没有，只有 .
②汽油机吸气冲程吸入 的混合物；柴油机吸气冲程只吸入 .
③汽油机的点火方式为“ 式”；柴油机的点火方式为“ 式”.
【合作探究】
探究一、热机
1. 实验探究：利用内能可以做功
【做一做】在一个试管中装一些水，用橡胶塞塞紧；然后对试管加热使水沸腾，观察现象。分析实验
中的能量是怎样转化的？
观察到的现象有：① ；②管口附近出现 。
【分析归纳】①酒精燃烧放出热量，酒精的 能转化为水的 能；
②水吸热沸腾，产生大量水蒸气，气体膨胀对瓶塞做功，气体的 能转化为瓶塞的能.
③结论：利用内能可以 。
图1 图2

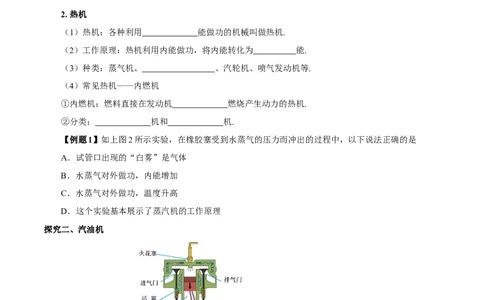

2. 热机
（1）热机：各种利用 能做功的机械叫做热机.
（2）工作原理：热机利用内能做功，将内能转化为 能.
（3）种类：蒸气机、 、汽轮机、喷气发动机等.
（4）常见热机——内燃机
①内燃机：燃料直接在发动机 燃烧产生动力的热机.
②分类： 机和 机.
【例题1】如上图2所示实验，在橡胶塞受到水蒸气的压力而冲出的过程中，以下说法正确的是
A．试管口出现的“白雾”是气体
B．水蒸气对外做功，内能增加
C．水蒸气对外做功，温度升高
D．这个实验基本展示了蒸汽机的工作原理
探究二、汽油机
1. 工作原理：利用汽油在气缸内燃烧产生高温高压的燃气来推动活塞做功。
2. 汽油机的构造：由气缸、 、 、 、活塞、曲轴、
连杆组成。
3. 工作过程（1）冲程：汽油机在工作时，活塞从气缸的一端运动到另一端的过程，叫做一个 。
（2）四个冲程：汽油机的一个工作循环由 、 、 、
四个冲程组成。多数汽油机是由这四个冲程的不断循环来保证连续工作的。
（3）汽油机的工作过程分析
2.压缩冲程：
1.吸气冲程：
活塞：向 运
活塞：向 运
动。
动。
进气门： 。
进气门： 。
排气门： 。
排气门： 。
___能转化为
能。

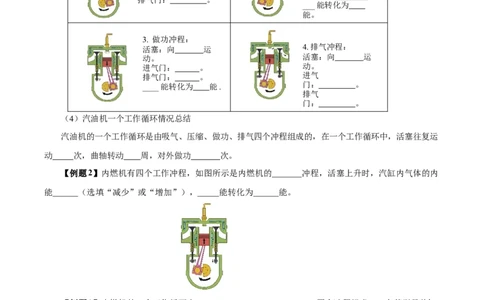

3. 做功冲程：
活塞：向 运 4.排气冲程：
动。 活塞：向 运
进气门： 。 动。
排气门： 。 进气
____能转化为 能. 门： 。
排气
门： 。
（4）汽油机一个工作循环情况总结
汽油机的一个工作循环是由吸气、压缩、做功、排气四个冲程组成的，在一个工作循环中，活塞往复运
动 次，曲轴转动 周，对外做功 次。
【例题2】内燃机有四个工作冲程，如图所示是内燃机的_______冲程，活塞上升时，汽缸内气体的内
能______（选填“减少”或“增加”），_____能转化为______能。
【例题3】内燃机的一个工作循环由_____ 、_____ 、_____ 、______四个冲程组成。一台某型号单缸
四冲程汽油机的飞轮速度是1200r/min，则汽油机每秒钟对外做功_____次。
探究三、柴油机
1. 工作原理：利用柴油在气缸内燃烧产生高温高压的燃气来推动活塞做功。
2. 柴油机的构造：与汽油机的大致相同，不同的是柴油机气缸顶部没有火花塞而是一个 。
3. 工作过程
（1）柴油机的工作过程与汽油机大致相同，也是由吸气、压缩、做功、排气四个冲程构成一个工作循环，在一个工作循环中，活塞往复运动两次，曲轴转动两周，对外做功一次。
（2）柴油机和汽油机构造及工作过程的不同点：
①汽油机汽缸顶部有 ，在压缩冲程末，火花塞产生电火花，使燃料燃烧，产生高温高压的气
体（俗称“ 式”）；柴油机汽缸顶部没有火花塞，只有 ，在压缩冲程结束时，压
缩空气的温度已经超过柴油的燃点，此时从喷油嘴喷出的雾状柴油遇到热空气就立刻燃烧起来（俗称“
式”）。
②汽油机吸气冲程吸入 的混合物；柴油机吸入气缸内的物质只有 。

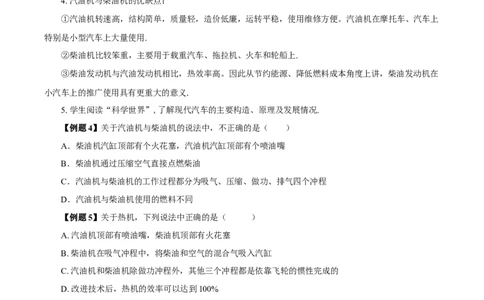

4. 汽油机与柴油机的优缺点：
①汽油机转速高，结构简单，质量轻，造价低廉，运转平稳，使用维修方便。汽油机在摩托车、汽车上
特别是小型汽车上大量使用.
②柴油机比较笨重，主要用于载重汽车、拖拉机、火车和轮船上.
③柴油发动机与汽油发动机相比，热效率高。因此从节约能源、降低燃料成本角度上讲，柴油发动机在
小汽车上的推广使用具有更重大的意义.
5. 学生阅读“科学世界”,了解现代汽车的主要构造、原理及发展情况.
【例题4】关于汽油机与柴油机的说法中，不正确的是（ ）
A．柴油机汽缸顶部有个火花塞，汽油机汽缸顶部有个喷油嘴
B．柴油机通过压缩空气直接点燃柴油
C．汽油机与柴油机的工作过程都分为吸气、压缩、做功、排气四个冲程
D．汽油机与柴油机使用的燃料不同
【例题5】关于热机，下列说法中正确的是（ ）
A. 汽油机顶部有喷油嘴，柴油机顶部有火花塞
B. 柴油机在吸气冲程中，将柴油和空气的混合气吸入汽缸
C. 汽油机和柴油机除做功冲程外，其他三个冲程都是依靠飞轮的惯性完成的
D. 改进技术后，热机的效率可以达到100%
【精讲点拨】
1. 内燃机完成一个工作循环，飞轮转2周，完成 4 个做功冲程，对外做功1次.
2. 在一个工作循环中，只有第三个冲程燃气对外做功，其他三个辅冲程不但不做功，还要消耗机械能.
3. 做功冲程为其他三个冲程提供能量，其他三个冲程为第三冲程做功提供基础.
4. 依靠飞轮的惯性完成吸气、压缩、排气冲程.
【归纳整理】
第1节 热机项目 汽油机 柴油机
相同点 把内能转化为机械能；一个工作循环有四个冲程.
燃料 汽油 柴油
不 汽缸构造 汽缸顶部有一个火花塞 汽缸顶部有一个喷油嘴
同
吸气冲程 空气与汽油的混合物 空气
点
在压缩冲程结束时，火花塞 在压缩冲程结束时，喷油嘴喷出
压缩冲程
产生电火花，是“点燃式” 雾状柴油并燃烧，是“压燃式”
轻巧、功率小、转速高， 笨重、功率大，经济性能好，
特点与应用
适用于轿车和轻型车辆 适用于载重汽车、轮船等
【课堂练习】
1. 热机是利用_______能做功的机械。热机的种类有蒸汽机、________、汽轮机、____________等。
2. 如图1所示，工作中的四冲程汽油机正处于________冲程，该冲程将________能转化为机械能，若
该汽油机每秒完成40个冲程，则每秒它对外做功_______次。
图1 图2
3. 如图2所示是某种内燃机某一冲程的示意图，由图可知：
（1）这种内燃机是______机；
（2）它表示的是______冲程；
（3）在这个冲程中______能转化为______能；
（4）完成这一冲程，曲轴和飞轮转______转。
4. 如图甲是某汽油机的吸气冲程时的气门开闭情况和活塞的运动方向，仿照甲图在乙图中画出压缩冲
程时的气门开闭和活塞和连杆的大致位置。甲 乙 丙
5. 根据汽油机和柴油机的区别，下列说法错误的是（ ）
A．汽油机气缸顶部有一个火花塞，柴油机气缸顶部是一个喷油嘴
B．汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合物
C．做功冲程是内能转化为机械能
D．压缩冲程是机械能转化为内能
【课后反思】本节课学习中，你有哪些收获，还有哪些问题？
