第 4 节 电流的测量
一、电流的强弱
1．电流是表示______的物理量，用符号____表示。电流的单位为____，简称安，符号____。比安
培小的单位还有_____（mA）和_____（μA）。1A= mA 1mA= μA 。

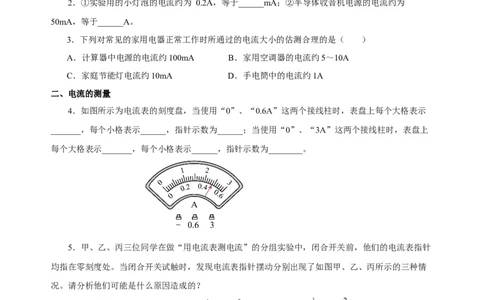

2．①实验用的小灯泡的电流约为 0.2A，等于______mA；②半导体收音机电源的电流约为
50mA，等于______A。
3．下列对常见的家用电器正常工作时所通过的电流大小的估测合理的是（ ）
A．计算器中电源的电流约100mA B．家用空调器的电流约5～10A
C．家庭节能灯电流约10mA D．手电筒中的电流约1A
二、电流的测量
4．如图所示为电流表的刻度盘，当使用“0”、“0.6A”这两个接线柱时，表盘上每个大格表示
_______，每个小格表示______，指针示数为______；当使用“0”、“3A”这两个接线柱时，表盘上
每个大格表示_______，每个小格表示______，指针示数为________。
5．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针
均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情
况。请分析他们可能是什么原因造成的？
甲：______________ ；乙：_______；丙：_______________。
6. 关于电流表的使用，下列说法不正确的是（ ）
A．电流应从“+”接线柱流入B．任何情况下都不能把电流表直接连到电源的两极
C．把电流表接入电路之前要选择合适的量程
D．电流表必须和被测的用电器并联
7．如图所示，使用电流表测量电流的情况正确的是（ ）
A B C D
8．如图所示，能够直接测量通过灯L 电流的是（ ）
1
A． B．
C． D．
9．如图（a）所示，小华使用电流表来测通过小灯泡的电流，已知电路中的电流不超过0.2A。
（1）请你在图（a）中，用笔画线代替导线将实物图连线补充完整。______
（2）电流表使用前，应检查指针是否对准_________，如果有偏差，需先“校零”；
（3）连接电路时，开关应断开，电流表必须_________联在被测的那部分电路中，且应选用合适
的量程，使电流从电流表的_________流出；
（4）闭合电键后，电流表的示数如图（b）所示，此时所接量程的最小分度值是______安，测得
的电流为______安。10．请根据图中的电路图连接实物图，导线不能交叉。

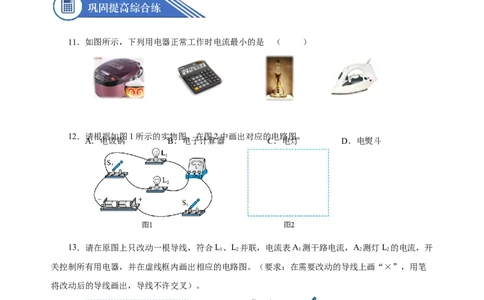

11．如图所示，下列用电器正常工作时电流最小的是 （ ）
12．请根据如图1所示的实物图，在图2中画出对应的电路图。
A．电饭锅 B．电子计算器 C．电灯 D．电熨斗
13．请在原图上只改动一根导线，符合L、L 并联，电流表A 测干路电流，A 测灯L 的电流，开
1 2 1 2 2
关控制所有用电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔
将改动后的导线画出，导线不许交叉）。
14．如图所示，电路中的小灯泡L、L 是_______（填“串联”或“并联”）的，电流表测的是
1 2
_____的电流，闭合开关，两灯都发光，若此时小灯泡L 的灯丝断了，小灯泡L 将______（填“发光”
1 2或“不发光”），请在虚线框内画出对应的电路图。_______

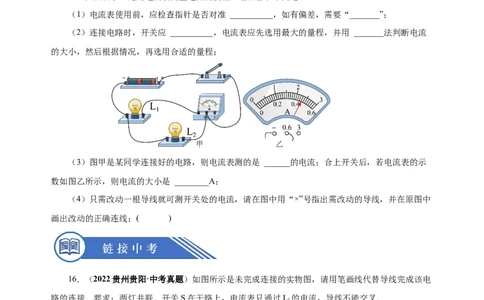

15．如图所示，是用电流表测量电流的实验，请回答以下问题：
（1）电流表使用前，应检查指针是否对准 __________，如有偏差，需要“_______”；
（2）连接电路时，开关应 __________，电流表应先选用最大的量程，并用 _______法判断电流
的大小，然后根据情况，再选用合适的量程；
（3）图甲是某同学连接好的电路，则电流表测的是 ______的电流；合上开关后，若电流表的示
数如图乙所示，则电流的大小是 ________A；
（4）只需改动一根导线就可测开关处的电流，请在图中用“×”号指出需改动的导线，并在原图中
画出改动的正确连线；( )
16．（2022贵州贵阳·中考真题）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电
路的连接．要求：两灯并联．开关S在干路上，电流表只通过L 的电流，导线不能交叉．
1
17.（2022辽宁阜新·中考真题）下列电路图中，能正确测量通过灯L 电流的电路是（ ）
2A． B． C． D．
18．（2022山东菏泽·中考真题）关于如图所示的电路有以下判断：①L 和L 两灯泡串联，②L
1 2 1
和L 两灯泡并联，③电流表A 测灯泡L 的电流，④电流表A 测电路中的总电流。其中正确的有（
2 1 1 2
）
A．①③ B．①④ C．②③ D．②④
19.（2022山东临沂·中考真题）如图所示电路，闭合开关S、S，小灯泡L 和L 均正常发光，两
1 2 1 2
电表都有示数，下列判断正确的是（ ）
A．电流表A 只测量灯L 的电流 B．电流表A 的示数比A 的大
1 2 2 1
C．灯L 被短路时，L 正常发光 D．仅断开S 只有一个表有示数
1 2 1
20．（2022四川成都·统考中考真题）小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲
所示。（1）如果不能估计电流大小，他应把导线a接到电流表标有_______（选填“-”、“0.6”或
“3”）的接线柱上，通过开关来试触并观察；
（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分
析合理的是___________。
A．可能某处导线断了 B．可能电流表烧坏
C．电流表的量程过大 D．电源的电压过低
（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清
原因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场
对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_____（选填“有”或“没
有”）道理。
