一、电能表与电功
学习目标：
1、知道电能表的用途和读数方法；
2、会用电能表初步测量家庭电路消耗的电能，会根据电能表的表盘数据计算电功；
3、进一步应用电功公式及变形公式计算，培养理论联系实际的学习习惯。
学习重点：电能表的用途和读数方法。
学习难点：根据电能表的表盘数据计算电功。

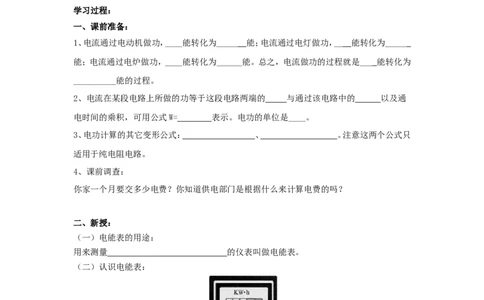

学习过程：
一、课前准备：
1、电流通过电动机做功，____能转化为_____ 能；电流通过电灯做功，__ 能转化为_____
能；电流通过电炉做功，____能转化为______能。总之，电流做功的过程就是___ 能转化为
__________能的过程。
2、电流在某段电路上所做的功等于这段电路两端的 与通过该电路中的 以及通
电时间的乘积，可用公式W=____ 表示。电功的单位是____。
3、电功计算的其它变形公式： 、 。注意这两个公式只
适用于纯电阻电路。
4、课前调查：
你家一个月要交多少电费？你知道供电部门是根据什么来计算电费的吗？
二、新授：
（一）电能表的用途：
用来测量 的仪表叫做电能表。
（二）认识电能表：
图1
1、“220V”表示
2、“10（40）A”
10A表示
40A表示
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
3、“50HZ”表示
4、“2500R/KW·h”表示
电子式单相电能表标有3200imp/kwh表示
5、电能表的示数由四位整数和一位小数组成。
信息快递：电能的计量单位是千瓦时，符号为 ，俗称 。1 KW·h＝
J
（三）例题：一感应式电能表的表盘上标有“1200r/（KW·h）”字样，将某用电器单独接在该
表上。当用电器工作4min后，电能表转盘转过55r.若用电器的额定电压为220V，求通过该用
电器的电流。

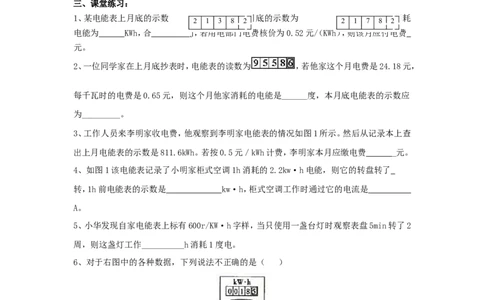

三、课堂练习：
1、某电能表上月底的示数 ，本月底的示数为 ，则本月消耗
2 1 3 8 2 2 1 7 8 2
电能为 KWh，合 J，若用电部门电费核价为0.52元/（KWh），则该月应付电费
元。
2、一位同学家在上月底抄表时，电能表的读数为 ，若他家这个月电费是24.18元，
每千瓦时的电费是0.65元，则这个月他家消耗的电能是______度，本月底电能表的示数应
为_________。
3、工作人员来李明家收电费，他观察到李明家电能表的情况如图1所示。然后从记录本上查
出上月电能表的示数是811.6kWh。若按0.5元／kWh计费，李明家本月应缴电费__ ____元。
4、如图1该电能表记录了小明家柜式空调1h消耗的2.2kw·h电能，则它的转盘转了
转，1h前电能表的示数是 kw·h，柜式空调工作时通过它的电流是
A。
5、小华发现自家电能表上标有600r/KW·h字样，当只使用一盏台灯时观察表盘5min转了2
周，则这盏灯工作__________h消耗1度电。
6、对于右图中的各种数据，下列说法不正确的是（ ）
A、电能表正常工作时的电压一定为220V，电流一定为10A
B、每消耗1kW·h的电能，电能表的转盘转3000转
C、同时使用的用电器流过干路的电流不能超过10A
D、电能表读数的单位是kW·h
7、电能表在电路中测量的是（ ）
解压密码联系qq 1119139686 加微信公众号jiaoxuewuyou 九折优惠！免费下载网址 http://jiaoxue5u.ys168.com/
A、电流 B、电压 C、电功 D、电阻
8、日常生活中所说的“度”是下列哪个物理量的单位（ ）
A、电功 B、电压 C、电流 D、电阻
9、电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的
转数是否准确，于是，将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作
5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是（ ）
A、2400r B、2000r C、1500r D、1200r

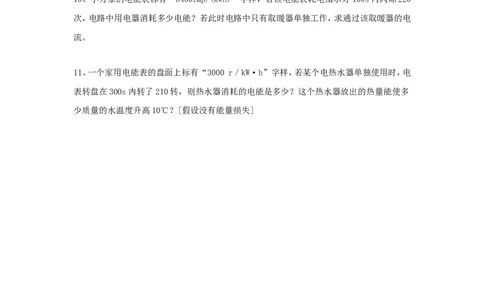

10、小芳家的电能表标有“6400imp/(kWh)”字样，若该电能表耗电指示灯100s内闪烁220
次，电路中用电器消耗多少电能？若此时电路中只有取暖器单独工作，求通过该取暖器的电
流。
11、一个家用电能表的盘面上标有“3000 r／kW·h”字样，若某个电热水器单独使用时，电
表转盘在300s内转了210转，则热水器消耗的电能是多少？这个热水器放出的热量能使多
少质量的水温度升高10℃？[假设没有能量损失]
