一、电功

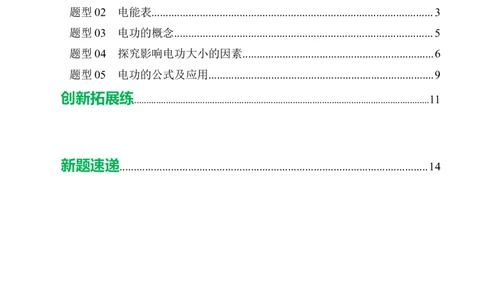

目录
题型分组练
2
题型01 电能的概念...........................................................................................2
题型02 电能表...................................................................................................3
题型03 电功的概念...........................................................................................5
题型04 探究影响电功大小的因素...................................................................6
题型05 电功的公式及应用...............................................................................9
创新拓展练 .........................................................................................................................11
新题速递............................................................................................................14
题型分组练
1 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司题型01 电能的概念
1．用下述哪个物理量表示用电器消耗电能的多少？（ ）
A．电能 B．电阻 C．电压 D．电流
【答案】A
【详解】A．电能是表示用电器消耗电能多少的物理量，故A符合题意；
B．电阻是表示导体对电流阻碍作用大小的物理量，故B不符合题意；
C．电压是表示导体电压大小的物理量，故C不符合题意；
D．电流是表示电流强弱（单位时间通过导体横截面积电量多少）的物理量，故D不符合题意。
故选A。
2. 下列物理量中，以科学家焦耳的名字作为单位的是（ ）
A．电流 B．电压 C．电阻 D．电功
【答案】D
【详解】A．电流的国际单位是安培（A），以法国物理学家安培的名字命名的，A不符题意；
B．电压的国际单位是伏特（V），以意大利物理学家伏特的名字命名的，故B不符题意；
C．电阻的国际单位是欧姆（Ω），以德国物理学家欧姆的名字命名的，故C不符题意；
D．电功的国际单位是焦耳（J），是以英国物理学家焦耳的名字命名的，故D符合题意。
故选D。

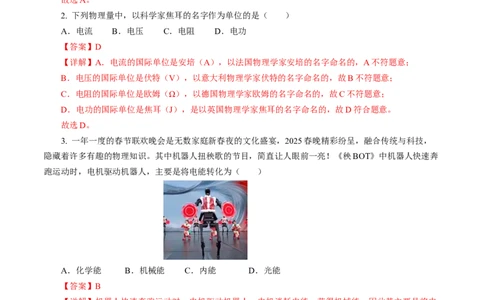

3. 一年一度的春节联欢晚会是无数家庭新春夜的文化盛宴，2025春晚精彩纷呈，融合传统与科技，
隐藏着许多有趣的物理知识。其中机器人扭秧歌的节目，简直让人眼前一亮！《秧BOT》中机器人快速奔
跑运动时，电机驱动机器人，主要是将电能转化为（ ）
A．化学能 B．机械能 C．内能 D．光能
【答案】B
【详解】机器人快速奔跑运动时，电机驱动机器人，电机消耗电能，获得机械能，因此其主要是将电
能转化为机械能，故B符合题意，ACD不符合题意。故选B。
4．下列对能量转化的描述不正确的是（ ）
A．蓄电池充电：电能→化学能
B．电热水器烧水：电能→内能
C．电动机工作是机械能转化为电能
D．内燃机工作：化学能→内能→机械能
【答案】C
【详解】A．给蓄电池充电时，蓄电池相当于用电器，将电能转化为化学能储存起来，故A正确，不
2 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司符合题意；
B．电热水器烧水时，消耗电能，使水的内能增大，即是将电能转化为内能的过程，故B正确，不符
合题意；
C．电动机工作过程中，消耗电能，获得机械能，故C错误，符合题意；
D．内燃机工作时，燃料燃烧将化学能转化为内能，内能再转化为机械能，故D正确，不符合题意。
故选C。
5．电能的发展促进了社会的进步，请你写出电能的两个单位： ；两者的换算关系
为： 。
【答案】焦（J），千瓦时（kW·h），1kW·h=3.6×106J。
【详解】国际单位制中，电能的单位是J（焦耳），常用单位有kW·h（千瓦时），俗称“度”。两者
的关系为：1kW·h=3.6×106J。
题型02 电能表

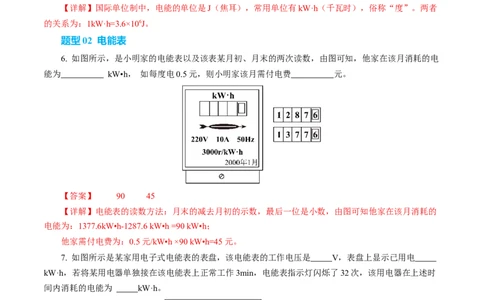

6. 如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电
能为 kW•h， 如每度电0.5元，则小明家该月需付电费 元。
【答案】 90 45
【详解】电能表的读数方法：月末的减去月初的示数，最后一位是小数，由图可知他家在该月消耗的
电能为：1377.6kW•h-1287.6 kW•h =90 kW•h；
他家需付电费为：0.5元/kW•h ×90 kW•h=45元。
7. 如图所示是某家用电子式电能表的表盘，该电能表的工作电压是 V，表盘上显示已用电
kW·h，若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时
间内消耗的电能为 kW·h。
【答案】 220 5546.7 0.02
【详解】[1]电能表上“220V”，表示电能表的工作电压为220V。
[2]该表盘上显示数字为055467，因为最后一位是小数、单位是kW·h，所以显示已用电5546.7kW·h。
3 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司[3]1600imp/（kW·h）表示电路中用电器每消耗1kW·h的电能，指示灯闪烁1600次，指示灯闪烁32次，
则该用电器在上述时间内消耗的电能为

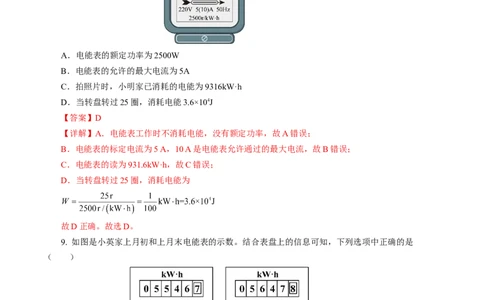

8. 小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是
（ ）
A．电能表的额定功率为2500W
B．电能表的允许的最大电流为5A
C．拍照片时，小明家已消耗的电能为9316kW·h
D．当转盘转过25圈，消耗电能3.6×104J
【答案】D
【详解】A．电能表工作时不消耗电能，没有额定功率，故A错误；
B．电能表的标定电流为5 A，10 A是电能表允许通过的最大电流，故B错误；
C．电能表的读为931.6kW·h，故C错误；
D．当转盘转过25圈，消耗电能为
故D正确。故选D。
9. 如图是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是
（ ）
A．小英家家庭电路中的干路电流不得超过10A
B．电能表上指示灯闪烁的次数越多，说明电路中消耗电能越快
C．电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多
D．电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW
4 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】C
【详解】A．由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故
A错误；
BC．1600imp/kW·h表示每消耗1kW·h的电能，指示灯闪烁1600次，电能表上指示灯闪烁的次数越多，
则电路中消耗的电能越多，故C正确，B错误；
D．电能表上指示灯闪烁320次，消耗的电能为
320imp
W= =0.2kW·h
1600imp/kW·h
故D错误。故选C。
题型03 电功的概念
10. 电能转化为其他形式能的过程是 的过程，电流做了多少功，就消耗了多少_______，也
就是有多少电能转化为其他形式的能。电功的计算公式W= ；电功的国际单位是 （J），常
用单位是_________。
【答案】 电流做功 电能 UIt 焦耳 千瓦时（kW·h）
【详解】用电器工作时要消耗电能，用电器消耗电能的过程其实就是电流做功的过程，用电器消耗电
能的过程中将电能转化为其他形式的能，所以电流做了多少功，就有多少电能转化为其他形式的能。
电流做功的多少与电路两端的电压、流过电路的电流和通电时间有关，用公式表示为W=UIt
电功的国际单位是焦耳（J），常用单位是千瓦时（kW·h）。
11. 某智能手机的锂电池上标有“3.7V 4200mA·h”字样。手机在充电过程中，手机电池相当于电路
中的 （填“电源”或“用电器”）， 充满电后电池储存的电能多少可用公式W= 计算。细心
的小明发现电动汽车的充电线比手机的充电线要粗得多，这是因为材料、长度相同时，横截面积越大，电
阻越 。
【答案】 用电器 UIt 小
【详解】[1]手机在充电过程中，手机消耗电能，故手机电池相当于电路中的用电器。
[2]充满电后电池储存的电能，可以根据W=UIt计算存在的电能。
[3]根据电阻影响因素可知，材料、长度相同时，横截面积越大，电阻越小。
12. 关于电功的认识，正确的是（ ）
A．电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体的电阻大小
B．电流做功的过程，实际上是把电能转化为机械能的过程
C．电功与做功时间长短无关
D．有多少电能发生了转化就说明电流做了多少功
【答案】D
【详解】AC．由电功的公式W=UIt可知：电流通过导体所做功的多少取决于导体两端的电压、通过
导体的电流和通电时间的长短，故AC错误；
BD．电流做功的过程，实际上是把电能转化为其他形式的能量的过程，有多少电能发生了转化就说明
电流做了多少功，故B错误，D正确。故选D。
题型04 探究影响电功大小的因素
5 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司13. 在“探究电功与哪些因素有关”的实验中，小华连接了如图所示的电路，以下说法中正确的是（
）
A．该实验要选用两个规格相同的小灯泡
B．此电路探究的是电功与电压的关系
C．实验中，通过电压表的示数反映电功的大小
D．移动滑动变阻器的滑片从而改变电流，可以进一步探究电功与电流的关系
【答案】B
【详解】由电路图可知，两灯泡与滑动变阻器串联，两电压表分别测两灯泡两端的电压；
A．两灯泡串联，因此通过两灯泡的电流相等，如果两灯泡的规格相同，那么两灯泡的两端电压相等，
所用时间相同，这对研究的问题无意义。因此要探究电功与电压关系，必须改变电压，应选用不同规格的
灯泡进行实验，可以控制灯泡的两端电压不同，便于问题的研究，故A错误；
B．因串联电路中各处的电流和通电时间相等，所以根据W=UIt可知，此电路可以探究电功与电压的
关系，故B正确；
C．电压发生变化时，电路中电流也会发生变化，电压表示数不能反映电功的大小，故C错误；
D．实验时，要移动滑动变阻器是为了改变小灯泡的电流，同一个灯泡电流改变时，电压也会改变，
不能控制电压相同，不能探究电功与电流的关系，故D错误。
故选B。
14. 在“探究影响电流做功多少的因素”活动中：
（1）实验中，通过比较 ，我们可以比较相同时间内电流做功的多少；
（2）同学们设计了甲、乙两个电路，图甲电路是为了研究电流做功与电压的关系，两灯L 和L 的规
1 2
格应 （选填“相同”或“不相同”）。实验结论为 ；
（3）经过讨论，认为图乙电路存在一个缺陷，请你说说问题可能在哪里？ 。
【答案】灯泡的亮度 不同 电流和通电时间相同时，电压越大电流所做的功越多 见解析
【详解】（1）灯泡越亮功率越大，在相同时间里消耗的电能越多，电流做功越多。所以我们可以通
过灯泡的亮度来比较相同时间内电流做功的多少，应用了转换法。
6 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司（2）研究电流做功与电压的关系时，就应该控制电路中的电流和通电时间相同，而两灯泡两端的电
压不同；研究电流做功与电流的关系时，就应该控制两灯泡两端的电压和通电时间相同，而通过两灯泡的
电流不同，由甲图知道，电路中两只灯泡串联，控制了电流和通电时间相同，两灯泡规格不同时分得的电
压不同，故能探究电流做功与电压的关系。实验中电压表示数越大，灯泡越亮，由此得出结论是：电流和
通电时间一定时，电压越大，电流所做的功越多。
（3）由于干路上缺少滑动变阻器，无法进行多次测量，不能排除实验结论的偶然性。
15. 在做“探究影响电流做功多少的因素”实验时，如图是进行该探究的电路之一、
（1）可以根据 比较相同时间内电流做功的多少；
（2）由图示电路，可探究电流做功多少与 的关系；如图实验成功可得结论： ；
（3）小明根据电路图正确操作，验证了实验结论，在实验过程中可能出现的实验现象是 ；
A．电压越大的灯越亮 B．电压越大的灯越暗
C．电阻越大的灯越暗 D．滑动变阻器向某一方向滑动，一个灯变亮，一个灯变暗
（4）另一组的同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线
正确，请你找出实验中两个操作不当之处：① ；② 。
【答案】 灯泡的亮度 电压 在导体的电流和通电时间相同时，导体两端电压越大，电
流做的功越多 A 连接电路开关未断开 滑动变阻器的滑片没有放在阻值最大处
【详解】（1）灯泡将电能转化为光能和热能，故可以根据灯泡的亮暗程度来比较相同时间内电流做
功的多少。
（2）由电路图知道，两灯泡串联，流过灯泡的电流与通电时间均相等，故可探究电流做功多少与电
压的关系。
根据电压大的灯比较亮，可以得出：在导体的电流和通电时间相同时，导体两端电压越大，电流做的
功越多。
（3）因灯泡两端的实际电压越大，灯泡的实际功率越大，故可知支持该结论的实验现象是电压表示
数大的灯泡更亮，滑动变阻器向某一方向滑动，电流同时变大或变小，因而电功率同时变大或变小，不可
能一个灯变亮，一个灯变暗，故A正确，BCD错误。故选A。
（4）为了保护电路，在连接导线时，开关应断开，将滑动变阻器的阻值调到阻值最大处，由题意知
道，连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，故实验中的两个操作不当之处为：①
连接电路时开关未断开；②滑动变阻器未调到阻值最大处。
16. 在探究“电流做功与哪些因素有关”的实验中，小明用小电动机通过细线将钩码吊起，如图所示。
该实验中，可以根据 比较电流做功的多少。在某此实验时，电动机在5s内将重为10N的
7 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司钩码匀速提升了0.4m，观察到此时电流表示数为0.2A，电压表示数为6V，在此过程中，电流做的功W 是
1
J；小电动机克服钩码重力所做的功W 是 J。W 与W 的大小关系是W W（选填“>”“=”
2 1 2 1 2
“<”）。
【答案】 电动机将钩码提升的高度大小 6 4 >
【详解】电动机工作时主要是将内能转化为机械能，对钩码做功，故可以根据钩码被提升的高度的多
少来比较电流做功多少。
电流做的功为W=UIt=6V×0.2A×5s=6J
1
小电动机克服钩码重力所做的功为W=Gh=10N×0.4m=4J
2
故W>W。
1 2
题型05 电功的公式及应用
17．某智能手机的锂电池上标有“3.7V 4200mAh”字样，该手机搭配了超级快充功能，快充时保持
充电电压3.7V不变，增大充电的电流。若给锂电池充入80%的电能，需要充电40min，此时手机的快充电
⋅
流大小跟哪种用电器正常工作时的电流最接近（ ）
A．节能灯 B．电风扇 C．电饭锅 D．电冰箱
【答案】C
【详解】此时手机的快充电流
A．节能灯正常工作时的电流约0.1A，故A不符合题意；
BD．电风扇、电冰箱正常工作时的电流约1A，故BD不符合题意；
C．电饭锅正常工作时的电流约5A，故C符合题意。故选C。
18. 在图所示的电路中，电源两端电压为3V 且保持不变，电阻R 的阻值为5Ω。当开关S闭合后，电
1
流表的示数为0.2A。求：
（1）电压表的示数U。
1
8 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司（2）电阻R 的阻值。
2
（3）电流在30s内通过电阻R 所做的功W。
2 2
【答案】（1）1V；（2）10Ω；（3）12J
【详解】（1）由图得，R、R 串联，电压表测量R 的电压，电流表测量电路电流。由欧姆定律得，
1 2 1
电压表的示数为U=IR =0.2A×5Ω=1V
1 1
（2）由串联电路电压特点得，R 的电压为
2
由欧姆定律得，电阻R 的阻值
2
（3）电流在30s内通过电阻R 所做的功
2
19．如图所示，电源电压不变，定值电阻R 阻值为10Ω，定值电阻R 阻值为20Ω。当开关S闭合后，
1 2
电流表示数为1.2A。求：
（1）R 两端的电压；
1
（2）在20 s时间内，电流通过R 做的电功。
2
【答案】（1）12V；（2）144J
【详解】（1）由电路图可知，电路为并联电路，电流表测量R 所在支路的电流。R 两端的电压
1 1
（2）由并联电路电压特点可知，R 两端的电压与R 两端的电压相等，在20 s时间内，电流通过R 做
1 2 2
的电功
答：（1）R 两端的电压为12V；（2）电流通过R 做的电功为144J。
1 2
20. 如图甲所示的电路中，电源电压保持不变，滑动变阻器的滑片P从a端移到b端，电压表示数随
滑动变阻器R 阻值变化的图像如图乙所示，则电源电压为 V，定值电阻R 的阻值为 Ω，滑片P
2 1
在b端时，通电5s电流对R 做的功为 J。
1
9 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】 6 10 0.5
【详解】由图甲电路图知，定值电阻R 与滑动变阻器R 串联，电压表测定值电阻R 两端电压。
1 2 1
由图甲所示电路知，滑片在a端时，只有定值电阻接入电路，电压表测电源两端电压，此时电压表示
数最大，由图乙可知，电源电压
当电压表的示数为2V时，R 的阻值为20Ω，因串联电路中总电压等于各分电压之和，所以此时滑动
2
变阻器两端的电压
因串联电路中各处的电流相等，则电流
定值电阻R 的阻值
1
当滑动变阻器的滑片P在b端时，滑动变阻器两端的电压最大，电压表的示数最小为1V，则电阻R
1
所做的功
创新拓展练
21. 如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作
1min，发现电能表转盘转过10r。下列说法正确的是（ ）
A．电能表是测量电流的仪表 B．电能表允许通过的最大电流是10A
C．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J
10 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】D
【详解】A．电能表是用来测量电功（即消耗电能）的仪表，而不是测量电流的仪表。故A错误；
B．电能表上的“10（20）A”表示电能表允许通过的最大电流是20A，而不是10A，这里的10A可能
是指标定电流或基本电流，但不影响最大电流的判断，故B错误；
C．电能表表盘上的示数表示的是已经消耗的电能，其单位为kWh；电能表上的数字最后一位是小数
点后的数字（即十分位），因此电能表表盘示数应读为1022.6kWh，而不是10226kWh，故C错误；
⋅
D．电饭煲单独接入电路中正常工作1min，电能表转盘转过10r。而电能表上的“600r/(kWh)”表示的
⋅ ⋅
是电路中每消耗1kWh的电能，电能表的转盘转600转。因此，电饭煲1min内消耗的电能
⋅
10 1
⋅ W = kW⋅h= kW⋅h
1 600 60
由于电饭煲是正常工作，所以其功率保持不变。那么，电饭煲10min内消耗的电能就是1min内消耗
电能的10倍，即：
1 1 1
W=10W =10× kW⋅h= kW⋅h= ×3.6×106J=6×105J
1 60 6 6
故D正确。故选D。
22. 如图甲所示，用移动电源给手机充电过程中，手机电池相当于 （电源/用电器）；图乙所
示的手机充电线有三个插头，当用它同时为三部不同类型的手机充电，那么这三部手机的连接方式是
；“充电五分钟，通话两小时！”这是现在很多手机都有的闪充功能。已知某手机配套的闪充充电器的充
电电压为5V，充电电流为4A，手机的电池容量为3000mAh，手机电池标有电压4V，则5min最多可以充
入的电能为 J；如果要进一步提升充电速度，可以考虑提升充电器的充电电压或充电电流。若在
⋅
不改变充电电流的情况下，要在30min内充满该手机电池，至少需要 V的充电电压。
【答案】 用电器 并联 6000 6
【详解】[1]在给手机电池充电的过程中，手机电池消耗电能，此时手机电池相当于用电器。
[2]手机充电线的三个插头可用于为三部不同类型的手机充电，这三部手机进行充电时互不影响，如果
三部手机同时充电，那么这三部手机的连接方式是并联。
[3]闪充充电器的充电电压为5V，充电电流为4A，则5min最多可以充入电能
[4]手机的电池容量是3000mAh，手机电池标有电压4V，则手机电池充满电时储存的电能
⋅
在不改变充电电流的情况下，要在30min内充满该手机电池，充电电压至少为
11 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司23. 用两种不同的充电桩对同一辆纯电动汽车充电，相关数据如下表所示，不计充电过程中的能量损
失。
充电桩 电池初始状态 充电电压/V 充电电流/A 充满电的时间/h
普通充电桩 220 30 10
相同
快充充电桩 300 200
用普通充电桩充满电，消耗的电能为 kW·h；如果用快充充电桩充满电，需要 h。
【答案】 66 1.1
【详解】用普通充电桩充满电，消耗的电能为
电车用快充充电桩充满电和用普通充电桩充满电消耗的电能相同，如果用快充充电桩充满电，需要时
间为
24. 如图所示，电源电压不变，电阻R 的阻值为10 ，当断开开关S 和S，闭合开关S 时，电流表
1 2 3 1
的示数为0.6A；当断开开关S，闭合开关S、S 时，电流表的示数为0.9A。求：
3 1 2
（1）电源电压U；
（2）电阻R 的阻值；
2
（3）当断开开关S 和S，闭合开关S 时，求1min内整个电路电流做的功。
1 2 3
【答案】（1）6V；（2） ；（3）72J
【详解】（1）当断开开关S 和S，闭合开关S 时，R 单独工作，电流表测电路电流。则电源电压为
2 3 1 1
（2）当断开开关S，闭合开关S、S 时，R、R 并联，电流表测干路电流。根据并联电流规律，通过
3 1 2 1 2
R 电流为
2
则电阻R 的阻值为
2
（3）当断开开关S 和S，闭合开关S 时，R、R 串联，1min内整个电路电流做的功为
1 2 3 1 2
12 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司25. 电功大小与电流、电压、通电时间都有关。用如图所示装置探究电功大小的影响因素，请回答以
下问题：
（1）该装置可用来探究电功与 （选填“电压”或“电流”）的关系。因为两灯泡串联，
控制了 相等这一条件。
（2）根据 ，我们可以比较相同时间内电流做功的多少。在实验中，两灯泡规格应
（选填“相同”或“不相同”）。
（3）实验中发现L 更亮且电压表V 示数更大，这说明在电流相同，通电时间相同时， 越大，
1 1
电流做的功也就越多。
【答案】 电压 电流 灯泡亮度 不相同 电阻
【详解】（1）通过公式W＝UIt分析得出电功与电压、电流和时间有关。电路中，两灯串联电流相同，
通电时间相同，电压不同，根据控制变量法的思路，是为研究电流做功与电压的关系。
（2）由图示电路图可知，两灯泡串联，通过它们的电流与通电时间相等，要“探究影响电流做功多
少的因素”电路中两灯泡的规格应不同。实验时，可以根据灯泡亮度比较相同时间内电流做功的多少。
（3）结合W＝Q＝I2Rt可知，电流相同，通电时间相同时，电阻越大，电流做的功也就越多。
新题快递
26. 图是小明家上月月初和月末的电能表表盘示意图，表盘上“1600 imp/(kW·h)”表示用电器每消耗
1 kW·h的电能，电能表上的指示灯闪烁1600次．断开其他用电器，只让电饭锅单独工作2 min，指示灯闪
烁32次。下列选项正确的是（ ）
A．小明家干路中的电流不得超过10 A
13 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司B．小明家上月消耗的电能为911 kW·h
C．小明家使用的电饭锅消耗的电能为0.02 kW·h，合7.2×104 J
D．指示灯每小时闪烁1600次
【答案】C
【详解】A. “10(20)A”是表示该电能表平时允许干路通过的最大电流为10 A，在短时间内允许通过
的最大电流为20 A，故A错误；
B. 上月月初电能表示数为5546.7 kW·h，月末电能表示数为5637.8kW·h，小明家上月消耗的电能为
5637.8kW·h-5546.7 kW·h=91.1 kW·h，故B错误；
C. 表盘上“1600 imp/(kW·h)”表示用电器每消耗1 kW·h的电能，电能表上的指示灯闪烁1600次，每
消耗0.000625 kW·h，指示灯闪烁1次，只让电饭锅单独工作2 min，即120s，指示灯闪烁32次,消耗电能
0.000625 kW·h∙32=0.02 kW·h，1 kW·h=3.6×106J，所以0.02 kW·h＝0.02×3.6×106J=7.2×104J，故C正确；
D. 表盘上“1600 imp/(kW·h)”表示用电器每消耗1 kW·h的电能，电能表上的指示灯闪烁1600次，并
不指指示灯每小时闪烁1600次，故D错误。
故选C.
27. 小红家新购了一辆电动汽车，下表为汽车的部分参数，其中电池容量指电池存储的最大电能，电
池能量密度指电池存储的最大电能与电池的质量之比。
电池能量密度/
电池类型 电池容量/（kW·h） 快充电压/V
（W·h·kg⁻¹）
磷酸铁锂电池 80 160 800
（1）若该车以30m/s的速度做匀速直线运动，受到的阻力为400N，则受到的牵引力为 N，运
动5min牵引力做的功为 J。
（2）该车的电池质量为 kg，充电时，它相当于电路中的 。使用快充功能充电0.5h电池
存储的电能从电池容量的10%上升至80%，假设充电桩输出的电能全部转化为电池存储的电能，充电电流
为 A。
【答案】（1）400，3.6×106；（2）500 用电器 140
【详解】（1）因为汽车做匀速直线运动，牵引力与阻力是一对平衡力，大小相等，已知阻力为
400N，所以牵引力F=f=400N
汽车运动的速度v=30m/s，运动时间
运动的路程
牵引力做的功
（2）电池容量
电池能量密度为
根据电池能量密度的定义，电池质量
充电时，电池消耗电能，相当于电路中的用电器。
14 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司电池存储的电能从10%上升至80%，则充电的电能
快充电压U=800V，充电时间
由W=UIt可知，充电电流
28．如图所示是小丽设计的一个简易电子身高测量仪的示意图，电源电压为6V，定值电阻R=20Ω，
0
R是一只竖直固定放置的粗细均匀的硬电阻棒。其接入电路的电阻与接入电路的棒长成正比。电压表的示
数与身高的关系如下表所示。
身高h/cm 160 165 170 175 180
电压表示数U/V 0 2 3 3.6 4
（1）电路的最大电流是多少A？
（2）当测量身高165cm时，滑动变阻器接入电路的电阻值多少？
（3）当身高为180cm时，10s内R 消耗的电能是多少J？
0
【答案】（1）0.3A；（2）10Ω；（3）2J
【详解】（1）由图可知，该电路为R和R 的串联电路，电流表测电路中的电流；当滑动变阻器接入
0
电路阻值为0Ω时，电路中只有R，电路总电阻最小，则电路的最大电流为
0
（2）由表中数据可知，当测量身高165cm时，即滑动变阻器R两端的电压为2V，由串联电路的电压
特点可知，R 两端的电压为
0
则电路中的电流为
则滑动变阻器接入电路的阻值为
15 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司（3）由表中数据可知，当测量身高180cm时，即滑动变阻器R两端的电压为4V，由串联电路的电压
特点可知，R 两端的电压为
0
10s内R 消耗的电能
0
16 / 16
学学科科网网（（北北京京））股股份份有有限限公公司司
