二、电功率

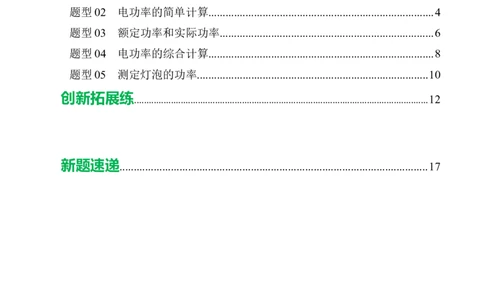

目录
题型分组练
2
题型01 电功率的概念.......................................................................................2
题型02 电功率的简单计算...............................................................................4
题型03 额定功率和实际功率...........................................................................6
题型04 电功率的综合计算...............................................................................8
题型05 测定灯泡的功率.................................................................................10
创新拓展练 ........................................................................................................................12
新题速递............................................................................................................17
题型分组练
1 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司题型01 电功率的概念
1．如图所示，下列用电器正常工作时功率约为8W的是（ ）
A．节能灯 B．电视机 C．电饭锅 D．电热水器
【答案】A

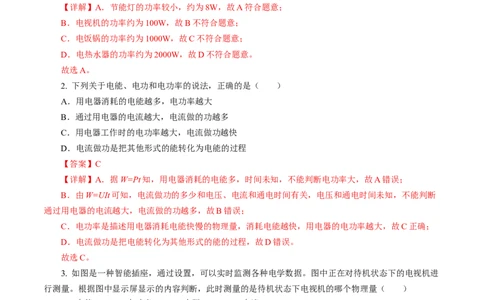

【详解】A．节能灯的功率较小，约为8W，故A符合题意；
B．电视机的功率约为100W，故B不符合题意；
C．电饭锅的功率约为1000W，故C不符合题意；
D．电热水器的功率约为2000W，故D不符合题意。
故选A。
2. 下列关于电能、电功和电功率的说法，正确的是（ ）
A．用电器消耗的电能越多，电功率越大
B．通过用电器的电流越大，电流做的功越多
C．用电器工作时的电功率越大，电流做功越快
D．电流做功是把其他形式的能转化为电能的过程
【答案】C
【详解】A．据W=Pt知，用电器消耗的电能多，时间未知，不能判断电功率大，故A错误；
B．由W=UIt可知，电流做功的多少和电压、电流和通电时间有关，电压和通电时间未知，不能判断
通过用电器的电流越大，电流做的功越多，故B错误；
C．电功率是描述用电器消耗电能快慢的物理量，消耗电能越快，用电器的电功率越大，故C正确；
D．电流做功是把电能转化为其他形式的能的过程，故D错误。
故选C。
3. 如图是一种智能插座，通过设置，可以实时监测各种电学数据。图中正在对待机状态下的电视机进
行测量。根据图中显示屏显示的内容判断，此时测量的是待机状态下电视机的哪个物理量（ ）
A．电能 B．电功率 C．电阻 D．电流
2 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】B
【详解】根据图中显示屏的显示单位可知，“W”是电功率的单位“瓦特”的字母，故ACD不符合题
意，B符合题意。故选B。

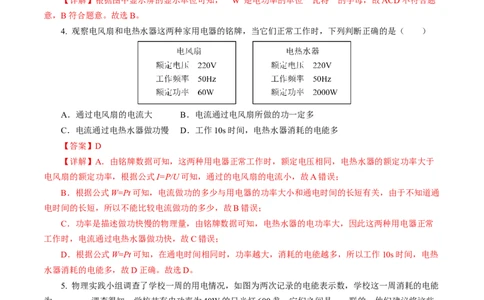

4. 观察电风扇和电热水器这两种家用电器的铭牌，当它们正常工作时，下列判断正确的是（ ）
A．通过电风扇的电流大 B．电流通过电风扇所做的功一定多
C．电流通过电热水器做功慢 D．工作10s时间，电热水器消耗的电能多
【答案】D
【详解】A．由铭牌数据可知，这两种用电器正常工作时，额定电压相同，电热水器的额定功率大于
电风扇的额定功率，根据公式I=P/U可知，通过的电风扇的电流小，故A错误；
B．根据公式W=Pt可知，电流做功的多少与用电器的功率大小和通电时间的长短有关，由于不知道通
电时间的长短，所以不能比较电流做功的多少，故B错误；
C．功率是描述做功快慢的物理量，由铭牌数据可知，电热水器的电功率大，因此这两种用电器正常
工作时，电流通过电热水器做功快，故C错误；
D．根据公式W=Pt可知，在通电时间相同时，功率越大，消耗的电能越多，所以工作10s时间，电热
水器消耗的电能多，故D正确。故选D。
5. 物理实践小组调查了学校一周的用电情况，如图为两次记录的电能表示数，学校这一周消耗的电能
为 。调查得知，学校共有电功率为40W的日光灯600盏，它们之间是 联的，他们建议将这些
灯更换为15W的节能护眼灯，若每盏灯每月工作90h，更换后，学校因该项目每月共节省电费 元。
[电费单价为0.5元/(kW·h)]
【答案】 5596.7kW·h 并 675
【详解】电能表最后一位为小数位，学校这一周消耗的电能为
W=57620.3kW·h-52023.6kW·h=5596.7kW·h
3 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司日光灯在工作时，用电器之间互不影响，因此是并联。
依题意得，换灯后学校一月可节省电W=(0.04kW-0.015kW)×90h×600=1350kW·h
1
每月共节省电费n=1350kW·h×0.5元/(kW·h)=675元
6．华为Mate60Pro手机搭载了我国自主研发芯片麒麟9000S5G处理器，拥有容量为5000mA•h，标称
电压为4V的超大锂离子聚合物电池，支持50W无线超级快充，支持20W无线反向充电，极大方便了人们
的使用。该手机电池充满电后可储存的电能为 J ；若每次都将手机电池电量耗尽后再充满，一度电
最多能让该手机充满电 次；手机“超级快充”技术中的“快”是指充电时的 大。
【答案】 72000 50 电功率
【详解】该手机电池充满电后可储存的电能为W=UIt=4V×5A×3600s=72000J
一度电最多能让该手机充满电的次数为
则一度电最多能让该手机充满电的次数为50次。
手机“超级快充”技术中的快指充电快，所用时间短，根据P=W/t可知充电时的电功率大。
题型02 电功率的简单计算

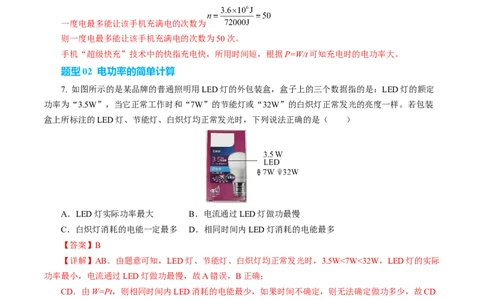

7. 如图所示的是某品牌的普通照明用LED灯的外包装盒，盒子上的三个数据指的是：LED灯的额定
功率为“3.5W”，当它正常工作时和“7W”的节能灯或“32W”的白炽灯正常发光的亮度一样。若包装
盒上所标注的LED灯、节能灯、白炽灯均正常发光时，下列说法正确的是（ ）
A．LED灯实际功率最大 B．电流通过LED灯做功最慢
C．白炽灯消耗的电能一定最多 D．相同时间内LED灯消耗的电能最多
【答案】B
【详解】AB．由题意可知，LED灯、节能灯、白炽灯均正常发光时，3.5W<7W<32W，LED灯的实际
功率最小，电流通过LED灯做功最慢，故A错误，B正确；
CD．由W=Pt，则相同时间内LED消耗的电能最少，如果时间不确定，则无法确定做功多少，故CD
错误。
故选B。
8. “220V 3W”的LED灯和“220V 8W”的节能灯如图所示，它们正常工作，亮度相当，此时两灯相
比（ ）
4 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司A．实际功率相同 B．电流通过节能灯做功较快
C．节能灯两端的电压较低 D．节能灯消耗的电能较少
【答案】B
【详解】A．当LED灯与节能灯均正常工作时，实际功率均等于额定功率，节能灯的额定功率较大，
则节能灯的实际功率较大，故A不符合题意；
B．功率表示电流做功的快慢，节能灯的实际功率较大，电流通过节能灯做功较快，故B符合题意；
C．两灯泡都正常工作，实际电压等于额定电压，均为220V，故C不符合题意；
D．根据W=Pt，消耗电能的多少与电功率和时间有关，节能灯的实际功率较大，但时间未知，所以无
法比较电能，故D不符合题意。故选B。
9. 有一块手机用的锂电池，上面标注电压为3V，容量为1000mA·h，它充满电后，大约储存了 J
的电能，这些电能能让100W的灯正常工作 s。
【答案】 10800 108
【详解】电池充满电后储存的电能为W=UIt=3V×1A×3600s=10800J
根据公式P=W/t得，这些电能能让100W的灯正常工作的时间
10. 学习了电学知识以后，小明将四种家用电器各自消耗1kW•h（1度）电能可持续正常工作的时间
绘制成了如图所示的柱状图，其中工作电流最小的电器是 ，功率最大的电器是 ，电风扇正常
工作5h消耗的电能是 kW•h。
【答案】 节能灯 电水壶 0.25
【详解】由图知，1度电可供节能灯持续工作的时间最多，由P=W/t可知，节能灯的额定功率最小，
由P=UI可知，节能灯正常工作的电流最小。
1度电可供电水壶持续工作的时间最少，由P=W/t可知，电水壶的额定功率最大。
5 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司已知电风扇20h消耗1度电，所以5小时消耗电能为
5h
×1kW·h=0.25kW·h
20h
题型03 额定功率和实际功率
11. 甲、乙两只普通照明灯泡的铭牌如图所示（设小灯泡电阻不变），下列说法中正确的是（ ）
A．乙灯的实际功率一定是60W
B．将乙灯接入110V电路，它的实际功率为30W
C．若两灯串联在220V的电路中，则乙灯较暗
D．两灯均正常发光时，乙灯消耗的电能较多
【答案】C
【详解】A．由图乙可知，乙灯的额定功率是60W，在不同电压下实际功率不同，乙灯的实际功率不
一定是60W，故A错误；
B．由灯泡的铭牌可知，乙灯的额定电压是220V，乙灯的额定功率为60W，将乙灯接入110V电路，
实际电压是额定电压的一半，根据P=U2/R可知，电阻不变，电功率变为原来的1/4，它的实际功率为
故B错误；
C．根据R=U2/P可知，两灯泡的额定电压相同，甲的额定电功率小，则甲灯泡的电阻大，串联时，电
路中电流是相等的，根据P=I2R可知，电阻越大，灯泡的实际功率越大，灯泡越亮，因此串联时，甲灯较
亮，乙灯较暗，故C正确；
D．两灯均正常发光时，两灯的实际功率等于额定功率，则乙的实际功率大，但不知通电时间，根据
W=Pt可知无法比较两灯消耗电能的大小关系，故D错误。
故选C。
12. 研究发现，额定功率为3W的LED灯与额定功率为8W的节能灯，以及额定功率为25W的白炽灯
在正常发光时的亮度相当。下列说法正确的是（ ）
A．三个灯的实际功率相同
B．LED灯比节能灯和白炽灯消耗的电能都少
C．LED灯比节能灯的电流做功快
D．LED灯比节能灯把电能转化为光能的效率更高
【答案】D
【详解】A．额定功率3W的LED灯、额定功率8W的节能灯、额定功率为25W的白炽灯均正常工作
6 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司时，实际功率均等于额定功率，白炽灯的实际功率最大，故A错误；
B．LED灯比节能灯的实际功率小，但未说明工作时间，不能判断消耗电能的多少，故B错误；
C．功率表示电流做功的快慢，LED灯比节能灯和白炽灯的额定功率小，正常工作时LED灯比节能灯
和白炽灯的电流做功慢，故C错误；
D．LED灯比节能灯的额定功率小，正常发光时的亮度相当，所以LED灯比节能灯把电能转化为光能
的效率更高，故D正确。
故选D。
13. 三盏电灯分别标有“220V 40W”、“110V 40W”和“36V 40W”的字样，当它们都在各自额定电
压下正常发光时，比较它们的亮度，可知（ ）
A．“36V 40W”灯较亮 B．“220V 40W”灯较亮
C．“110V 40W”灯较亮 D．三盏灯一样亮
【答案】D
【详解】由题可知三只电灯的额定功率相同，当三只电灯分别在各自的额定电压下工作时，三只电灯
的实际功率都是各自的额定功率，所以三只电灯的实际功率相同，则灯泡亮度相同。故ABC不符合题意，
D符合题意。故选D。
14. 如图为某电磁炉与液晶电视的产品铭牌。它们在家中各自正常工作，下列说法中正确的是
（ ）
A．电磁炉比液晶电视电流做功多
B．电磁炉比液晶电视消耗电能快
C．电磁炉比液晶电视通过的实际电流小
D．电磁炉比液晶电视的实际电压大
【答案】B
【详解】AB．由电磁炉和液晶电视的铭牌可知，电磁炉的额定功率大于液晶电视的额定功率，由此可
知当它们正常工作时，电流通过电磁炉做功比液晶电视快，即电磁炉消耗电能也较快；但是由于不知道两
用电器工作时间的关系，因此无法比较电流做功的多少，故A错误，B正确；
CD．由于电磁炉和液晶电视的额定电压都为220V，因此它们正常工作时，它们的实际电压也都为
220V，则两用电器正常工作时，电磁炉的实际功率更大，根据I=P/U可知通过电磁炉的实际电流较大，故
CD错误。
故选B。
题型04 电功率的综合计算
15. 如图为某电热饮水机电路原理图，有加热和保温两种状态。则当开关S闭合时，饮水机处于
状态，当S断开时，处于 状态。
7 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司【答案】 加热 保温
【详解】当开关S闭合时，电阻R被短路，此时电路中只有电阻R接入电路，电路的总电阻R =R。
2 1 闭 1
当开关S断开时，电阻R和R串联接入电路，根据串联电路的总电阻等于各分电阻之和，所以此时电路的
1 2
总电阻R =R+R。比较可得R >R ，即开关S断开时电路的总电阻大于开关S闭合时电路的总电阻。因
断 1 2 断 闭
为家庭电路的电压U是保持不变的，由P=U2/R可知，在电压U一定时，电阻R越小，功率P越大；电阻
R越大，功率P越小。因此开关S闭合时，电路的功率较大，饮水机处于加热状态。开关S断开时，电路
的功率较小，饮水机处于保温状态。
16. 图示为小灯泡的电流I与电压U的关系图像。小灯泡的额定电压是6V，它的额定功率是
W；调节滑动变阻器，当小灯泡两端电压是3V时，小灯泡的电阻是 Ω。
【答案】 3.6 6
【详解】小灯泡的额定电压是6V，如图所示，当小灯泡两端电压为6V时，额定电流为0.6A，它的额
定功率
当小灯泡两端电压是3V时，小灯泡的电流为0.5A，小灯泡的电阻是
17．小明家的电水壶的内部电路如图甲所示，其中R、R 为电热丝，S是电源开关，S 是温控开关
1 2 0
（水温达到100℃，自动由加热状态切换为保温状态）。该电水壶的部分重要参数如图乙所示。已知电源
电压为220V。求：
（1）当开关S闭合，S 断开时，电路中的电流；
0
（2）当开关S和S 均闭合时，R 的电功率；
0 1
8 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司（3）在加热状态下，该电水壶工作60s消耗的电能。
【答案】（1）0.2A；（2）836W；（3）52800J
【详解】（1）当开关S闭合，S断开时，只有R 接入电路，电路中电阻较大，由P=U2/R可知，电水
0 2
壶处于保温状态。当开关S和S 均闭合时，R 与R 并联，电阻较小，功率较大，则电水壶处于加热状态。
0 1 2
根据P=UI可得，保温时电路中的电流
（2）当S和S 均闭合时，电路处于加热状态，功率为P ＝880W，其中R 功率P ＝44W，因两
0 加热 2 保温
电阻并联，各自独立工作互不影响。则R 的功率为P＝P -P ＝880W-44W＝836W
1 1 加热 保温
（3）在加热状态下，该电水壶工作60s消耗的电能W=P t=880W×60s=5.28×104J
加热
18. 如图所示，R为定值电阻，L为标有“6V 3W”的小灯泡，灯丝阻值不变，电源电压恒定。闭合开
关，小灯泡正常工作时，电流表读数为0.9A。求：
（1）通过小灯泡的电流，以及小灯泡电阻；
（2）定值电阻R阻值，以及它的电功率。
【答案】（1）0.5A， 12Ω；（2）15Ω，2.4W
【详解】由电路图可知，R与L并联，电流表测量干路中的电流。
（1）灯泡正常发光时，灯两端的实际电压等于其额定电压，即U =U =6V
L 额
实际功率等于其额定功率，即P =P =3W
L 额
灯泡的电流为
小灯泡电阻为
（2）根据并联电路的电流规律可知，通过R的电流为
根据并联电路的电压规律可知，R两端的电压为U =U =6V
R L
R的阻值为
R的功率为P'=UI' = 6V×0.4A =2.4W
答：（1） 通过小灯泡的电流为0.5A；小灯泡电阻为12Ω。
（2）定值电阻R阻值为15Ω；它的电功率为2.4W。
9 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司题型05 测定灯泡的功率
19．在“测定额定电压为2.5V的小灯泡的电功率”实验中，连接的电路如图甲所示，电源电压为
3V。
（1）连接电路，闭合开关前应将滑动变阻器的滑片应放到 端（选填“A”或“B”），以保护
电路。
（2）按图甲连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始
终接近电源电压。造成这一现象的原因可能是 。
（3）排除故障后，闭合开关，移动滑动变阻器滑片P到某处，电压表示数为2.6V，则小灯泡消耗的
实际功率 （选填“大于”、“小于”或“等于”）额定功率；为了测定小灯泡的额定功率，应将
滑动变阻器滑片P向 （选填“A”或“B”）端移动，使电压表示数为 V，此时电流表指针
位置如图乙所示，则小灯泡的额定功率为 W。
（4）在实验中发现小灯泡灯丝的阻值随电压变化而变化，从本质上讲，引起小灯泡灯丝阻值变化的
因素是 （选填“电压”、“电流”或“温度”）。
【答案】（1）A；（2）小灯泡断路；（3）大于，A，2.5，1.25；（4）温度
【详解】（1）为了保护电路，闭合开关前，滑动变阻器的滑片应滑到阻值最大的位置，即滑片移动
到A端。
（2）按图甲连接好电路后，闭合开关，发现电流表无示数，说明电路可能断路，电压表的示数始终
接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的
支路断路了，即造成这一现象的原因可能是小灯泡断路。
（3）灯在额定电压下的功率为额定功率，因实际电压2.6V大于额定电压2.5V，小灯泡消耗的实际功
率大于额定功率。
灯在额定电压下正常发光，灯泡的实际电压2.6V大于灯的额定电压2.5V，应减小灯两端的电压，根
据串联电路电压的规律可知，应增大变阻器两端的电压，由分压原理可知，应增大变阻器连入电路中的电
阻大小，故应将滑动变阻器滑片向A端移动，使电压表示数为2.5V。
此时电流表指针位置如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.5A，则小灯泡的额
定功率为P=UI=2.5V×0.5A=1.25W
（4）电阻是导体的一种性质，与电流、电压无关。在实验中发现小灯泡灯丝的阻值随电压变化而变
化，是由于电压越大，电流就越大，灯丝的温度越高，所以引起小灯泡灯丝阻值变化的因素是温度。
20. 在“测定小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压
10 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司为2.5V。他们所设计的实验电路如图甲所示。
（1）请你用笔画线代替导线，按照电路图将实物电路补充完整（要求导线不能交叉）；
（2）正确操作后，小明同学闭合开关，电压表示数（如图乙所示）为 V，若他想测量小灯泡的
额定功率，应将图甲中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V；
（3）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，
根据图像信息，可计算出小灯泡的额定功率是 W；
（4）该实验中滑动变阻器的最大阻值至少为 ；
（5）小组的同学完成上述试验后，小华提议用这些器材探究电流与电压的关系，小明立刻说明无法
完成此实验，小明认为不能完成此实验探究的理由是 。
【答案】见下图 1.5 左 0.5 10 灯丝的阻值不是定值，会随温度的变化而变化
【详解】（1）变阻器按一下一上接入电路，电压表与灯并联，电流表串联在电路中，如下所示：
（2）灯在额定电压下正常发光，正确操作后，小明同学闭合开关，电压表选用小量程，分度值为
0.1V，示数（如图乙所示）为1.5V。
若他想测量小灯泡的额定功率，应增大灯的电压，根据串联电路电压的规律及分压原理确定滑片移动
的方向，就要减少变阻器的电压，所以应将图甲中滑片P向左端移动，使电压表的示数为2.5V。
（3）绘制成图丙所示的I-U图像，灯的额定电压下的电流为0.2A，根据图像信息，小灯泡的额定功
率是P=UI=2.5V×0.2A=0.5W
（4）由欧姆定律可知，灯正常发光的电阻为
根据串联电路电压的规律，变阻器分得电压为4.5V-2.5V=2V
根据分压原理，该实验中滑动变阻器的最大阻值至少为
（5）探究电流与电压的关系时要控制电阻不变，而灯的电阻随温度的变化而变化，不是一个定值，
故小明立刻说明无法完成此实验。
11 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司创新拓展练
21. 将两个规格不同的小灯泡L、L 串联在如图所示的电路中，闭合开关S后，发现灯L 较亮，灯L
1 2 1 2
较暗，下列说法正确的是（ ）
A．通过灯L 的电流较大 B．灯L 靠近电源正极
1 1
C．灯L 短路 D．通过灯L 的电流和L 相同
2 1 2
【答案】D
【详解】AD．根据串联电路的电流规律，在串联电路中，电流处处相等。由图可知，小灯泡L 和小
1
灯泡L 串联，则通过小灯泡L 和小灯泡L 的电流大小相等，并非通过灯L 的电流较大，故A错误，D正
2 1 2 1
确；
B．灯泡的亮暗由灯泡的实际功率决定，与灯泡位置无关。小灯泡L 较亮是因为其实际功率比小灯泡
1
L 大。由电路图知，小灯泡L 直接与电源负极相连，小灯泡L 靠近电源正极，故B错误；
2 1 2
C．如果灯L 短路，那么小灯泡L 不会发光，而题干中表述“灯L 较暗”，所以灯L 并非短路，故C
2 2 2 2
错误。
故选D。
22. 如图所示是甲、乙两种电热水壶的铭牌，当它们分别单独接入电路正常工作时（ ）
A．通过甲的电流小于通过乙的电流
B．甲消耗的电能比乙多
C．甲接入电路时电能表指示灯闪烁的快
D．甲接入电路时电能表指示灯闪烁的次数多
【答案】C
【详解】A．当它们分别单独接入电路正常工作时，P >P ，根据P=UI可知，当电压相同时，通过
甲 乙
甲的电流大于通过乙的电流，故A错误；
B．根据W=Pt，虽然P >P ，但通电时间未知，所以不能确定甲、乙电热水壶消耗的电能的多少，
甲 乙
故B错误；
C．指示灯闪烁的快，说明做功快，即功率大，当它们分别单独接入电路正常工作时，由于P >P ，
甲 乙
故C正确；
D．指示灯闪烁的次数多说明做功多，虽然P >P ，但通电时间未知，所以不能确定甲、乙电热水壶
甲 乙
12 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司做功的多少，故D错误。
故选C。
23. 现有标有“6V 6W”的灯L 和“6V 12W”的灯L，如果两灯串联后接入电路中，恰好让其中一盏
1 2
灯正常发光，则电源电压是 V，如果两灯并联后接入电路 （选填“L”或“L”）更亮。
1 2
（灯丝电阻不变）
【答案】 9 L
2
【详解】由P=UI可得，两灯泡的额定电流分别为
两灯泡的电阻分别为
串联电路中各处的电流相等，且其中一盏灯恰好正常发光，所以能正常发光的灯泡为额定电流较小的
L 灯，电路中的电流
1
因串联电路中总电阻等于各分电阻之和，所以电源的电压
在并联电路中，各支路两端的电压相同，由公式P=U2/R可知，电阻越小的灯泡，电功率越大，灯泡
越亮，已知小灯泡L 的电阻为6Ω，小灯泡L 的电阻为3Ω，所以小灯泡L 更亮。
1 2 2
24. 在测量小灯泡电阻的实验中，电源电压恒为4.5V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片P置于 端时滑动变阻器接入电路的
电阻最大 ；
（2）闭合开关后，发现小灯泡不亮，电压表、电流表示数均较小，接下来的操作是 ，多次改
变小灯泡两端的电压，记录电压表、电流表的示数，当小灯泡两端电压为2.5V时，电流表示数如图乙所示，
为 A，此时小灯泡的电阻为 Ω（结果保留一位小数）；
（3）根据数据绘制I-U图像，如图丙所示，发现此图像不是直线，主要原因是灯丝电阻受 的
影响；
（4）实验中滑动变阻器的规格可能是 ；
A．10Ω 2A B．20Ω 2A C．50Ω 1.5A
（5）小灯泡逐渐变亮的过程中，电路中电流依次为I、I、I 时，小灯泡对应的功率分别为P、P、
1 2 3 1 2
13 / 18
学学科科网网（（北北京京））股股份份有有限限公公司司P。若I-I= I-I，则P-P （选填“>”、“=”或“<”） P-P；（假设小灯泡的电阻保持不
3 2 1 3 2 2 1 3 2
变）
（6）将上述实验中的小灯泡与一个10Ω的定值电阻串联在电源电压为4V的电路中，则定值电阻两端
的电压为 V。
【答案】见下图 将滑动变阻器的滑片P向A端移动 0.3 8.3 温度 C < 2.6
【详解】（1）滑片P置于B端时滑动变阻器接入电路的电阻最大，说明此时滑动变阻器左下部分电
阻接入电路，则下面的接线柱应该接在A接线柱上，如图所示：
（2）电压表测量灯泡电压，电流表测量电路电流，此时电压表示数很小，说明灯泡的电压比较小，
因为串联分压，那么滑动变阻器的电压较大，电阻越大分压越多，即滑动变阻器的电阻太大，所以滑动变
阻器的滑片P应该向阻值减小的一端即A端移动。
（2）从甲图中看出电流表接的是小量程，分度值是0.02A，根据图乙可知电流表读数为0.3A，小灯泡
的电阻为
（3）由于灯丝的电阻随温度的升高而增大，所以通过灯泡的电流与电压不成正比。
（4）当电路电流最小时，电路中接入的总电阻最大，根据图丙可得出最小电流为0.1A，此时电路总
电阻
因为灯丝电阻随温度升高而增大，可知电流为0.1A时的小灯泡的电阻小于小题2中求出的小灯泡在额
定电压下工作时的电阻，由此可得出滑动变阻器阻值应至少为
故选C。
（5）根据题意可知
因为灯泡依次变亮时的电流也依次变大，即 I
