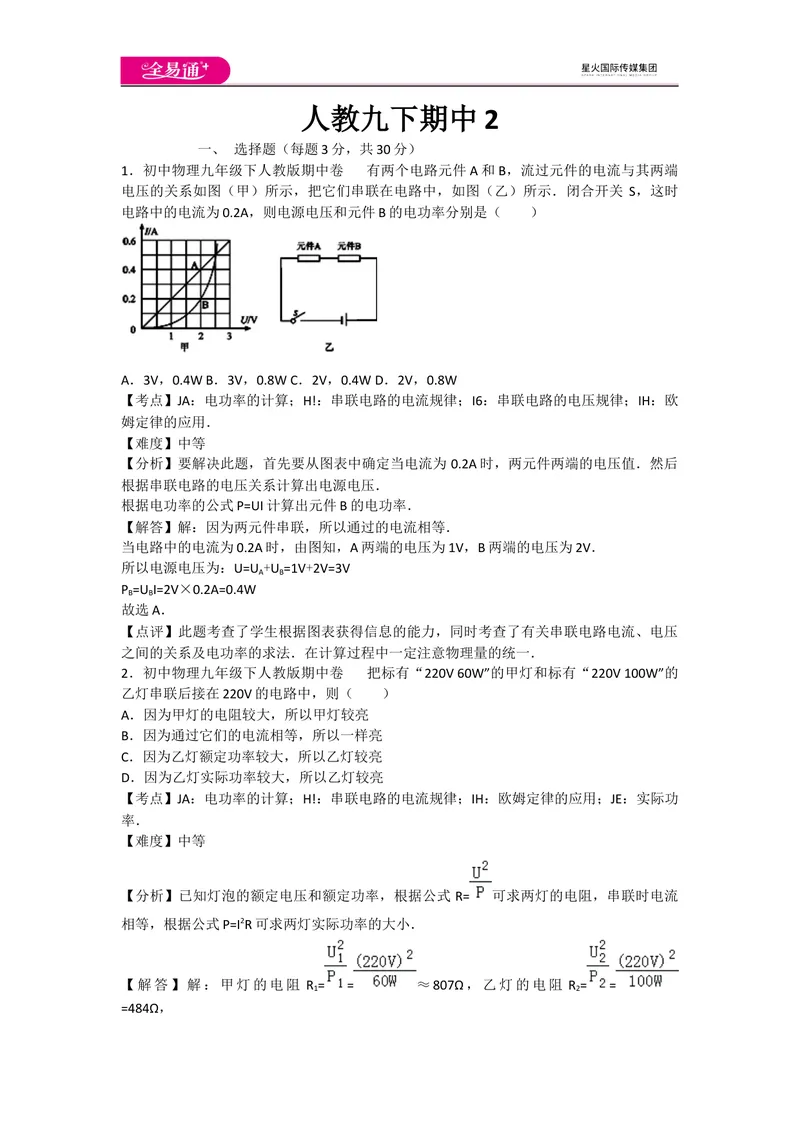

人教九下期中 2
一、 选择题（每题3分，共30分）
1．初中物理九年级下人教版期中卷 有两个电路元件A和B，流过元件的电流与其两端
电压的关系如图（甲）所示，把它们串联在电路中，如图（乙）所示．闭合开关 S，这时
电路中的电流为0.2A，则电源电压和元件B的电功率分别是（ ）
A．3V，0.4WB．3V，0.8WC．2V，0.4WD．2V，0.8W
【考点】JA：电功率的计算；H!：串联电路的电流规律；I6：串联电路的电压规律；IH：欧
姆定律的应用．
【难度】中等
【分析】要解决此题，首先要从图表中确定当电流为 0.2A时，两元件两端的电压值．然后
根据串联电路的电压关系计算出电源电压．
根据电功率的公式P=UI计算出元件B的电功率．
【解答】解：因为两元件串联，所以通过的电流相等．
当电路中的电流为0.2A时，由图知，A两端的电压为1V，B两端的电压为2V．
所以电源电压为：U=U +U =1V+2V=3V
A B
P =U I=2V×0.2A=0.4W
B B
故选A．
【点评】此题考查了学生根据图表获得信息的能力，同时考查了有关串联电路电流、电压
之间的关系及电功率的求法．在计算过程中一定注意物理量的统一．
2．初中物理九年级下人教版期中卷 把标有“220V 60W”的甲灯和标有“220V 100W”的
乙灯串联后接在220V的电路中，则（ ）
A．因为甲灯的电阻较大，所以甲灯较亮
B．因为通过它们的电流相等，所以一样亮
C．因为乙灯额定功率较大，所以乙灯较亮
D．因为乙灯实际功率较大，所以乙灯较亮
【考点】JA：电功率的计算；H!：串联电路的电流规律；IH：欧姆定律的应用；JE：实际功
率．
【难度】中等
【分析】已知灯泡的额定电压和额定功率，根据公式 R= 可求两灯的电阻，串联时电流
相等，根据公式P=I2R可求两灯实际功率的大小．
【解答】解：甲灯的电阻 R = = ≈807Ω，乙灯的电阻 R = =
1 2

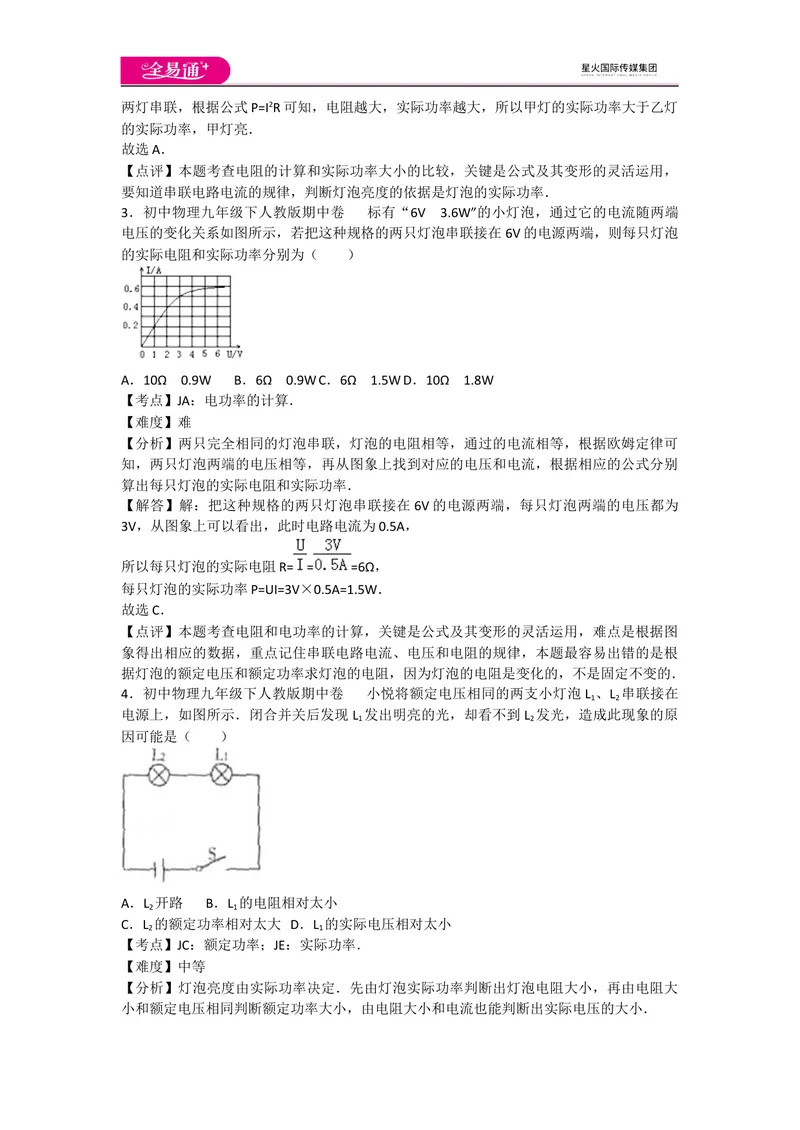

=484Ω，两灯串联，根据公式P=I2R可知，电阻越大，实际功率越大，所以甲灯的实际功率大于乙灯
的实际功率，甲灯亮．
故选A．
【点评】本题考查电阻的计算和实际功率大小的比较，关键是公式及其变形的灵活运用，
要知道串联电路电流的规律，判断灯泡亮度的依据是灯泡的实际功率．
3．初中物理九年级下人教版期中卷 标有“6V 3.6W”的小灯泡，通过它的电流随两端
电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V的电源两端，则每只灯泡
的实际电阻和实际功率分别为（ ）
A．10Ω 0.9W B．6Ω 0.9WC．6Ω 1.5WD．10Ω 1.8W
【考点】JA：电功率的计算．
【难度】难
【分析】两只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可
知，两只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别
算出每只灯泡的实际电阻和实际功率．
【解答】解：把这种规格的两只灯泡串联接在6V的电源两端，每只灯泡两端的电压都为
3V，从图象上可以看出，此时电路电流为0.5A，
所以每只灯泡的实际电阻R= = =6Ω，
每只灯泡的实际功率P=UI=3V×0.5A=1.5W．
故选C．
【点评】本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图
象得出相应的数据，重点记住串联电路电流、电压和电阻的规律，本题最容易出错的是根
据灯泡的额定电压和额定功率求灯泡的电阻，因为灯泡的电阻是变化的，不是固定不变的．
4．初中物理九年级下人教版期中卷 小悦将额定电压相同的两支小灯泡L 、L 串联接在
1 2
电源上，如图所示．闭合并关后发现L 发出明亮的光，却看不到L 发光，造成此现象的原
1 2
因可能是（ ）
A．L 开路 B．L 的电阻相对太小
2 1
C．L 的额定功率相对太大 D．L 的实际电压相对太小
2 1
【考点】JC：额定功率；JE：实际功率．
【难度】中等
【分析】灯泡亮度由实际功率决定．先由灯泡实际功率判断出灯泡电阻大小，再由电阻大

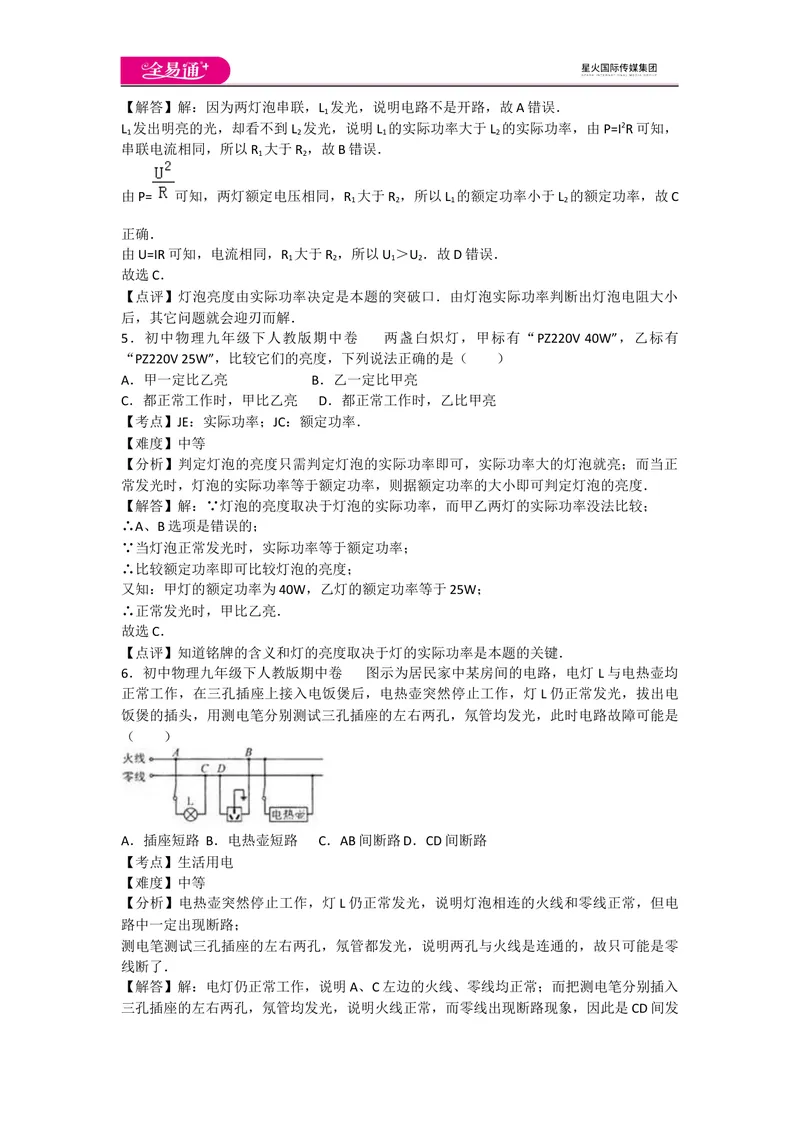

小和额定电压相同判断额定功率大小，由电阻大小和电流也能判断出实际电压的大小．【解答】解：因为两灯泡串联，L 发光，说明电路不是开路，故A错误．
1
L 发出明亮的光，却看不到L 发光，说明L 的实际功率大于L 的实际功率，由P=I2R可知，
1 2 1 2
串联电流相同，所以R 大于R ，故B错误．
1 2
由P= 可知，两灯额定电压相同，R 大于R ，所以L 的额定功率小于L 的额定功率，故C
1 2 1 2
正确．
由U=IR可知，电流相同，R 大于R ，所以U ＞U ．故D错误．
1 2 1 2
故选C．
【点评】灯泡亮度由实际功率决定是本题的突破口．由灯泡实际功率判断出灯泡电阻大小
后，其它问题就会迎刃而解．
5．初中物理九年级下人教版期中卷 两盏白炽灯，甲标有“PZ220V 40W”，乙标有
“PZ220V 25W”，比较它们的亮度，下列说法正确的是（ ）
A．甲一定比乙亮 B．乙一定比甲亮
C．都正常工作时，甲比乙亮 D．都正常工作时，乙比甲亮
【考点】JE：实际功率；JC：额定功率．
【难度】中等
【分析】判定灯泡的亮度只需判定灯泡的实际功率即可，实际功率大的灯泡就亮；而当正
常发光时，灯泡的实际功率等于额定功率，则据额定功率的大小即可判定灯泡的亮度．
【解答】解：∵灯泡的亮度取决于灯泡的实际功率，而甲乙两灯的实际功率没法比较；
∴A、B选项是错误的；
∵当灯泡正常发光时，实际功率等于额定功率；
∴比较额定功率即可比较灯泡的亮度；
又知：甲灯的额定功率为40W，乙灯的额定功率等于25W；
∴正常发光时，甲比乙亮．
故选C．
【点评】知道铭牌的含义和灯的亮度取决于灯的实际功率是本题的关键．
6．初中物理九年级下人教版期中卷 图示为居民家中某房间的电路，电灯 L与电热壶均
正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电
饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是
（ ）
A．插座短路 B．电热壶短路 C．AB间断路D．CD间断路
【考点】生活用电
【难度】中等
【分析】电热壶突然停止工作，灯L仍正常发光，说明灯泡相连的火线和零线正常，但电
路中一定出现断路；
测电笔测试三孔插座的左右两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零
线断了．
【解答】解：电灯仍正常工作，说明A、C左边的火线、零线均正常；而把测电笔分别插入

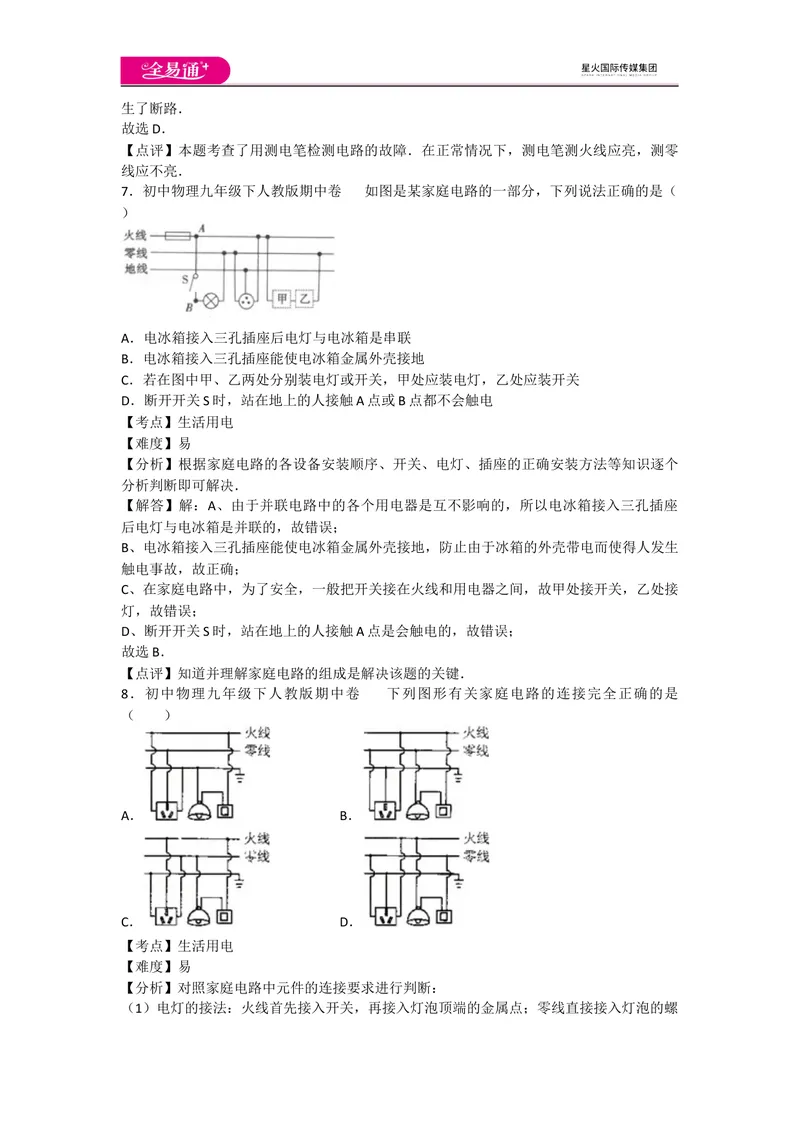

三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是CD间发生了断路．
故选D．
【点评】本题考查了用测电笔检测电路的故障．在正常情况下，测电笔测火线应亮，测零
线应不亮．
7．初中物理九年级下人教版期中卷 如图是某家庭电路的一部分，下列说法正确的是（
）
A．电冰箱接入三孔插座后电灯与电冰箱是串联
B．电冰箱接入三孔插座能使电冰箱金属外壳接地
C．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S时，站在地上的人接触A点或B点都不会触电
【考点】生活用电
【难度】易
【分析】根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个
分析判断即可解决．
【解答】解：A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座
后电灯与电冰箱是并联的，故错误；
B、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳带电而使得人发生
触电事故，故正确；
C、在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故甲处接开关，乙处接
灯，故错误；
D、断开开关S时，站在地上的人接触A点是会触电的，故错误；
故选B．
【点评】知道并理解家庭电路的组成是解决该题的关键．
8．初中物理九年级下人教版期中卷 下列图形有关家庭电路的连接完全正确的是
（ ）
A． B．
C． D．
【考点】生活用电
【难度】易
【分析】对照家庭电路中元件的连接要求进行判断：

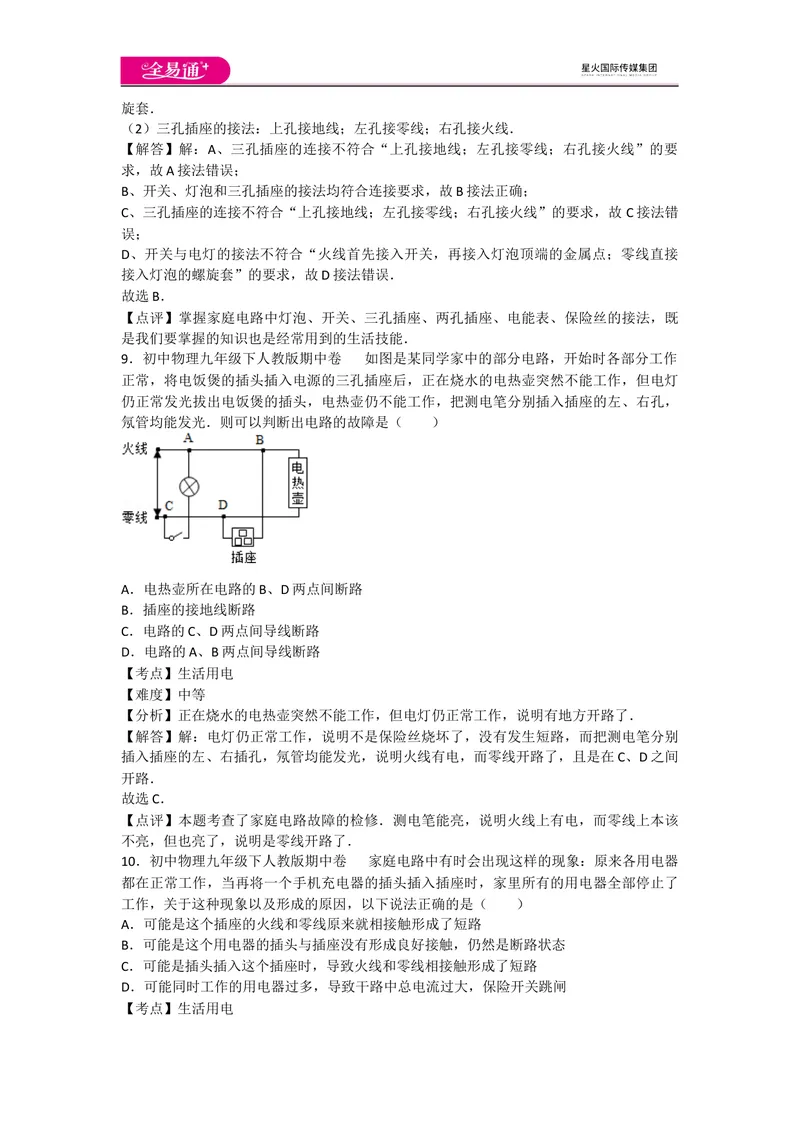

（1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
【解答】解：A、三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要
求，故A接法错误；
B、开关、灯泡和三孔插座的接法均符合连接要求，故B接法正确；
C、三孔插座的连接不符合“上孔接地线；左孔接零线；右孔接火线”的要求，故C接法错
误；
D、开关与电灯的接法不符合“火线首先接入开关，再接入灯泡顶端的金属点；零线直接
接入灯泡的螺旋套”的要求，故D接法错误．
故选B．
【点评】掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法，既
是我们要掌握的知识也是经常用到的生活技能．
9．初中物理九年级下人教版期中卷 如图是某同学家中的部分电路，开始时各部分工作
正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯
仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，
氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
【考点】生活用电
【难度】中等
【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方开路了．
【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别
插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间
开路．
故选C．
【点评】本题考查了家庭电路故障的检修．测电笔能亮，说明火线上有电，而零线上本该
不亮，但也亮了，说明是零线开路了．
10．初中物理九年级下人教版期中卷 家庭电路中有时会出现这样的现象：原来各用电器
都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了
工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸

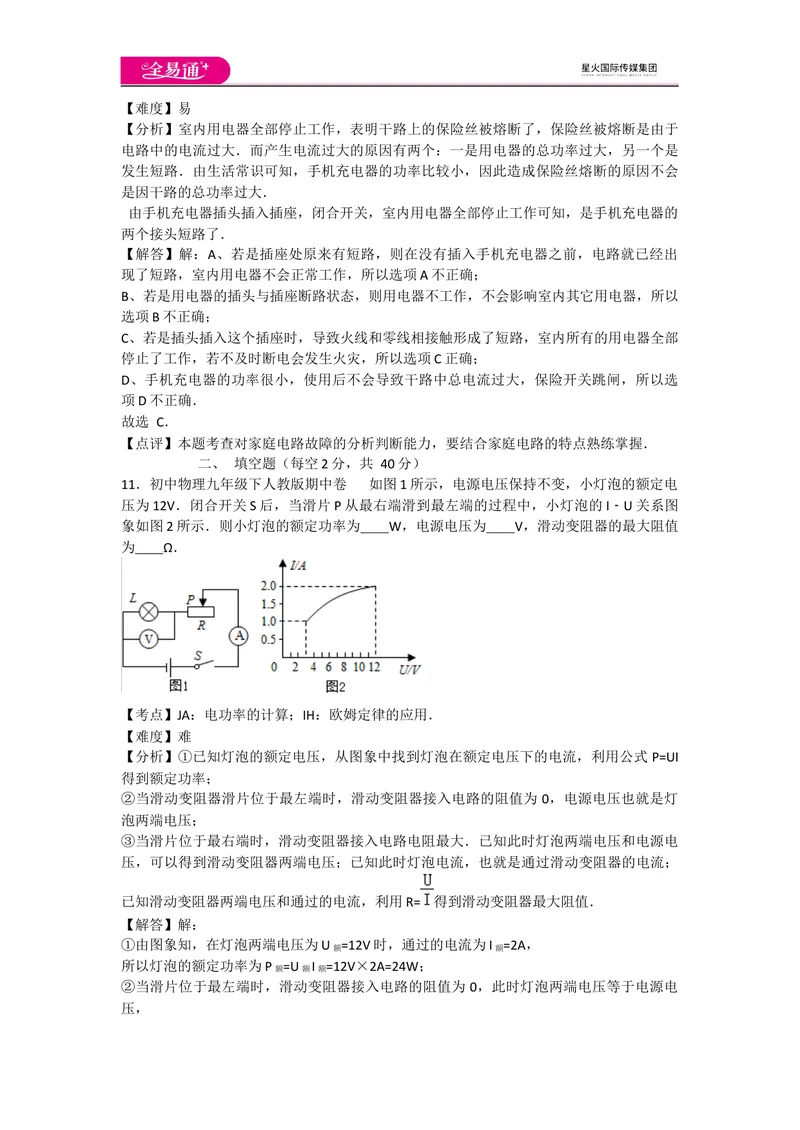

【考点】生活用电【难度】易
【分析】室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于
电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是
发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会
是因干路的总功率过大．
由手机充电器插头插入插座，闭合开关，室内用电器全部停止工作可知，是手机充电器的
两个接头短路了．
【解答】解：A、若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出
现了短路，室内用电器不会正常工作，所以选项A不正确；
B、若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以
选项B不正确；
C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部
停止了工作，若不及时断电会发生火灾，所以选项C正确；
D、手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选
项D不正确．
故选 C．
【点评】本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．
二、 填空题（每空2分，共 40分）
11．初中物理九年级下人教版期中卷 如图1所示，电源电压保持不变，小灯泡的额定电
压为12V．闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图
象如图2所示．则小灯泡的额定功率为 W，电源电压为 V，滑动变阻器的最大阻值
为 Ω．
【考点】JA：电功率的计算；IH：欧姆定律的应用．
【难度】难
【分析】①已知灯泡的额定电压，从图象中找到灯泡在额定电压下的电流，利用公式 P=UI
得到额定功率；
②当滑动变阻器滑片位于最左端时，滑动变阻器接入电路的阻值为 0，电源电压也就是灯
泡两端电压；
③当滑片位于最右端时，滑动变阻器接入电路电阻最大．已知此时灯泡两端电压和电源电
压，可以得到滑动变阻器两端电压；已知此时灯泡电流，也就是通过滑动变阻器的电流；
已知滑动变阻器两端电压和通过的电流，利用R= 得到滑动变阻器最大阻值．
【解答】解：
①由图象知，在灯泡两端电压为U =12V时，通过的电流为I =2A，
额 额
所以灯泡的额定功率为P =U I =12V×2A=24W；
额 额 额
②当滑片位于最左端时，滑动变阻器接入电路的阻值为 0，此时灯泡两端电压等于电源电

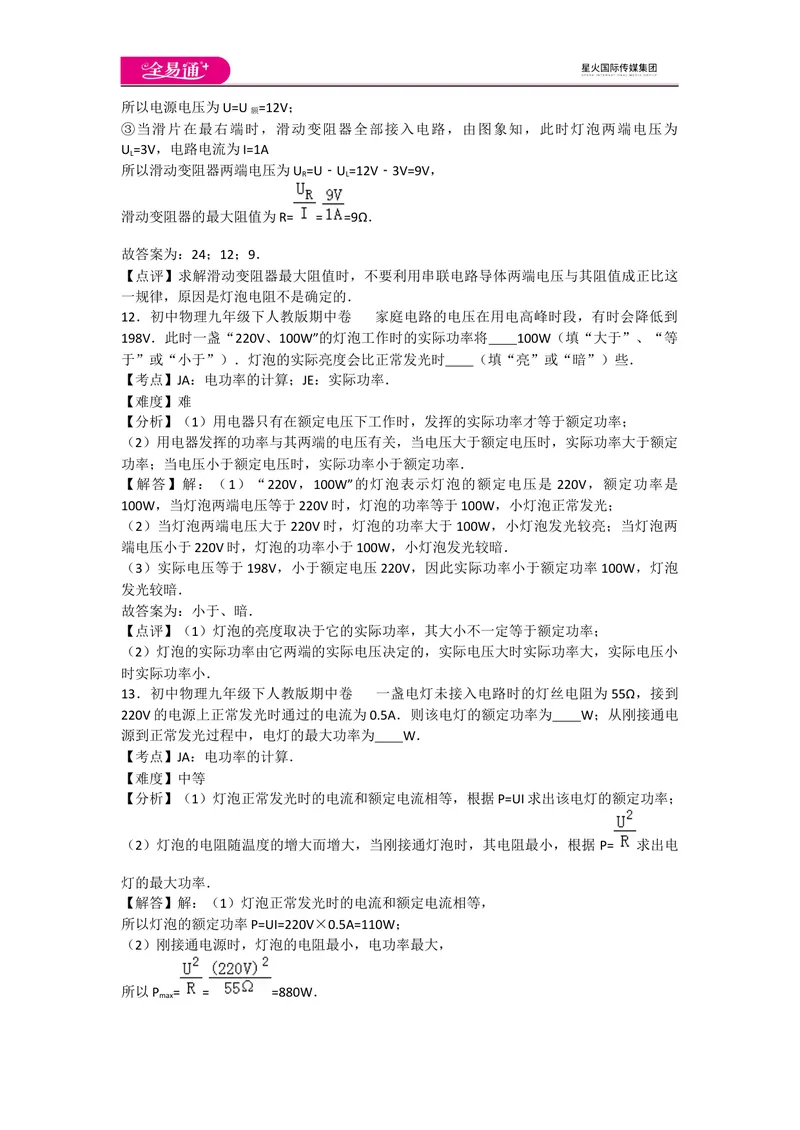

压，所以电源电压为U=U =12V；
额
③当滑片在最右端时，滑动变阻器全部接入电路，由图象知，此时灯泡两端电压为
U=3V，电路电流为I=1A
L
所以滑动变阻器两端电压为U =U﹣U=12V﹣3V=9V，
R L
滑动变阻器的最大阻值为R= = =9Ω．
故答案为：24；12；9．
【点评】求解滑动变阻器最大阻值时，不要利用串联电路导体两端电压与其阻值成正比这
一规律，原因是灯泡电阻不是确定的．
12．初中物理九年级下人教版期中卷 家庭电路的电压在用电高峰时段，有时会降低到
198V．此时一盏“220V、100W”的灯泡工作时的实际功率将 100W（填“大于”、“等
于”或“小于”）．灯泡的实际亮度会比正常发光时 （填“亮”或“暗”）些．
【考点】JA：电功率的计算；JE：实际功率．
【难度】难
【分析】（1）用电器只有在额定电压下工作时，发挥的实际功率才等于额定功率；
（2）用电器发挥的功率与其两端的电压有关，当电压大于额定电压时，实际功率大于额定
功率；当电压小于额定电压时，实际功率小于额定功率．
【解答】解：（1）“220V，100W”的灯泡表示灯泡的额定电压是 220V，额定功率是
100W，当灯泡两端电压等于220V时，灯泡的功率等于100W，小灯泡正常发光；
（2）当灯泡两端电压大于220V时，灯泡的功率大于100W，小灯泡发光较亮；当灯泡两
端电压小于220V时，灯泡的功率小于100W，小灯泡发光较暗．
（3）实际电压等于198V，小于额定电压220V，因此实际功率小于额定功率100W，灯泡
发光较暗．
故答案为：小于、暗．
【点评】（1）灯泡的亮度取决于它的实际功率，其大小不一定等于额定功率；
（2）灯泡的实际功率由它两端的实际电压决定的，实际电压大时实际功率大，实际电压小
时实际功率小．
13．初中物理九年级下人教版期中卷 一盏电灯未接入电路时的灯丝电阻为55Ω，接到
220V的电源上正常发光时通过的电流为0.5A．则该电灯的额定功率为 W；从刚接通电
源到正常发光过程中，电灯的最大功率为 W．
【考点】JA：电功率的计算．
【难度】中等
【分析】（1）灯泡正常发光时的电流和额定电流相等，根据P=UI求出该电灯的额定功率；
（2）灯泡的电阻随温度的增大而增大，当刚接通灯泡时，其电阻最小，根据 P= 求出电
灯的最大功率．
【解答】解：（1）灯泡正常发光时的电流和额定电流相等，
所以灯泡的额定功率P=UI=220V×0.5A=110W；
（2）刚接通电源时，灯泡的电阻最小，电功率最大，
所以P = = =880W．

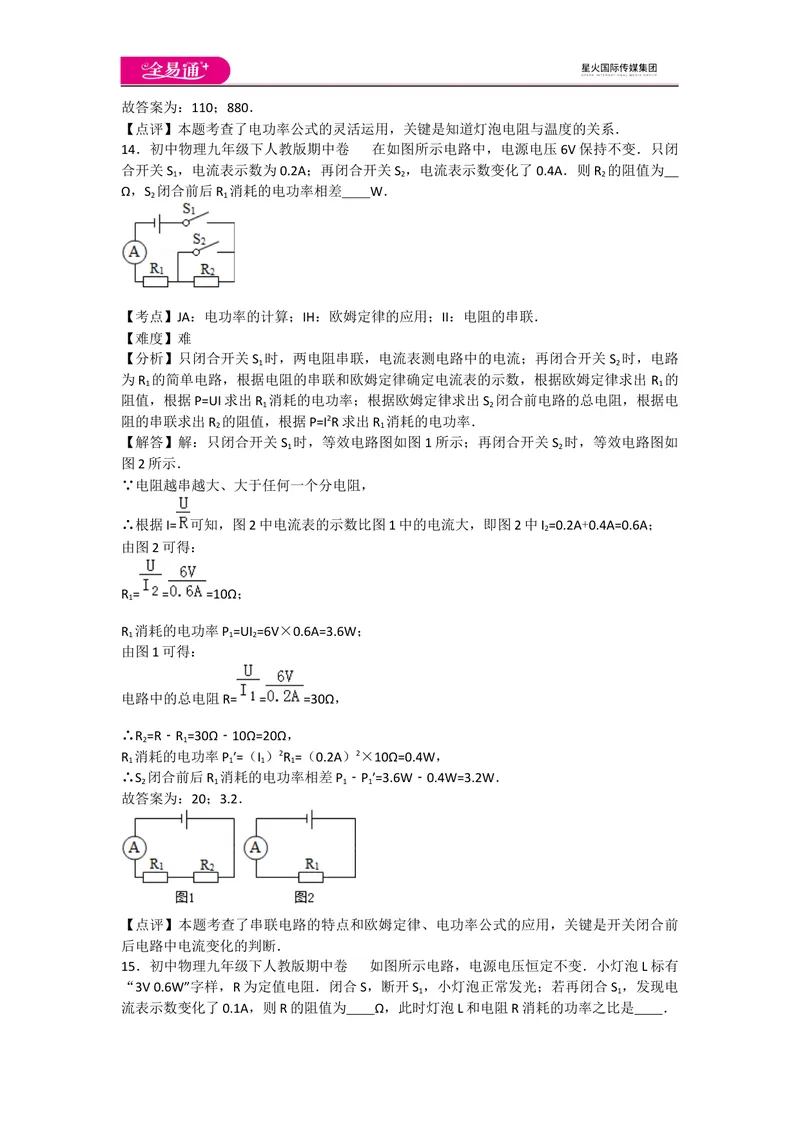

max故答案为：110；880．
【点评】本题考查了电功率公式的灵活运用，关键是知道灯泡电阻与温度的关系．
14．初中物理九年级下人教版期中卷 在如图所示电路中，电源电压6V保持不变．只闭
合开关S ，电流表示数为0.2A；再闭合开关S ，电流表示数变化了0.4A．则R 的阻值为
1 2 2
Ω，S 闭合前后R 消耗的电功率相差 W．
2 1
【考点】JA：电功率的计算；IH：欧姆定律的应用；II：电阻的串联．
【难度】难
【分析】只闭合开关S 时，两电阻串联，电流表测电路中的电流；再闭合开关S 时，电路
1 2
为R 的简单电路，根据电阻的串联和欧姆定律确定电流表的示数，根据欧姆定律求出 R 的
1 1
阻值，根据P=UI求出R 消耗的电功率；根据欧姆定律求出S 闭合前电路的总电阻，根据电
1 2
阻的串联求出R 的阻值，根据P=I2R求出R 消耗的电功率．
2 1
【解答】解：只闭合开关S 时，等效电路图如图1所示；再闭合开关S 时，等效电路图如
1 2
图2所示．
∵电阻越串越大、大于任何一个分电阻，
∴根据I= 可知，图2中电流表的示数比图1中的电流大，即图2中I =0.2A+0.4A=0.6A；
2
由图2可得：
R = = =10Ω；
1
R 消耗的电功率P =UI =6V×0.6A=3.6W；
1 1 2
由图1可得：
电路中的总电阻R= = =30Ω，
∴R =R﹣R =30Ω﹣10Ω=20Ω，
2 1
R 消耗的电功率P ′=（I ）2R =（0.2A）2×10Ω=0.4W，
1 1 1 1
∴S 闭合前后R 消耗的电功率相差P ﹣P ′=3.6W﹣0.4W=3.2W．
2 1 1 1
故答案为：20；3.2．
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是开关闭合前
后电路中电流变化的判断．
15．初中物理九年级下人教版期中卷 如图所示电路，电源电压恒定不变．小灯泡L标有
“3V 0.6W”字样，R为定值电阻．闭合S，断开S ，小灯泡正常发光；若再闭合S ，发现电
1 1
流表示数变化了0.1A，则R的阻值为 Ω，此时灯泡L和电阻R消耗的功率之比是 ．【考点】JA：电功率的计算；IH：欧姆定律的应用．
【难度】中等
【分析】闭合S，断开S ，为灯泡的基本电路，而小灯泡正常发光，因此电源电压等于灯
1
泡的额定电压；两个开关都闭合时，为并联电路，电流表串联在干路上，因此电流表示数
的变化为定值电阻R中通过的电流，再利用欧姆定律求出R的阻值；利用P=UI求出电阻的
功率，已知灯泡的功率，直接求出其比值即可．
【解答】解：闭合S，断开S 时，为灯泡的基本电路，
1
∵小灯泡正常发光，
∴电源电压U=3V，P=0.6W；
L
再闭合S ，为并联电路，通过R的电流I =0.1A，
1 R
R的阻值为R= = =30Ω；
R的功率为P =UI =3V×0.1A=0.3W，
R R
∴P：P =0.6W：0.3W=2：1．
L R
故答案为：30，2：1．
【点评】本题考查欧姆定律的计算公式和电功率的计算公式的灵活应用，本题的关键是会
利用并联电路的互不影响的特点进行分析．
16．初中物理九年级下人教版期中卷 节能型日光灯很省电，一支功率为11W的这种日
光灯的亮度相当于60W的白炽灯，11W的节能型日光灯接在家庭电路中正常工作时的电流
是 A；某同学将5盏60W的白炽灯换成5盏11W的这种日光灯，灯每天工作2h，一个
月（30天）可以节约 kW•h．
【考点】JA：电功率的计算；J3：电功的计算．
【难度】中等
【分析】（1）家庭电路的电压为220V，因额定电压下灯泡正常工作，根据I= 求出节能
型日光灯正常工作时的电流；
（2）根据W=Pt求出求出5盏60W的白炽灯和5盏11W的这种日光灯每天工作2h、一个
月消耗的电能，两者之差即为节约的电能．
【解答】解：（1）节能型日光灯正常工作时的电压U=220V，功率为11W，则
正常工作时的电流I= = =0.05A；
（2）5盏60W的白炽灯每天工作2h、一个月消耗的电能：
W =P t=0.06KW×2h×30×5=18KW•h，
白炽 白炽
5盏11W的节能灯每天工作2h、一个月消耗的电能：
W =P t=0.011KW×2h×30×5=3.3KW•h，
节能 节能一个月节约的电能：
△W=W ﹣W =18KW•h﹣3.3KW•h=14.7KW•h．
白炽 节能
故答案为：0.05；14.7．
【点评】本题考查电流和消耗电能的计算以及节能的措施，关键是公式及其变形的灵活运
用，解题过程中要注意单位的换算，日常生活中要养成节能的好习惯．
17．初中物理九年级下人教版期中卷 如图甲所示，小灯泡额定电压为9V，闭合开关S
后，滑动变阻器滑片P从a端到b端的过程中，小灯泡的U﹣I关系图象如图乙所示（滑动
变阻器阻值不受温度影响）．小灯泡的额定功率为 W．当滑动变阻器接入电路的阻值
R=8Ω时，小灯泡消耗的功率为2.25W，此时小灯泡的阻值为 Ω．
【考点】JA：电功率的计算；IH：欧姆定律的应用．
【难度】难
【分析】①已知灯泡的额定电压和对应的电流，利用公式P=UI可以得到灯泡的额定功率；
②当滑片移动到b端时，灯泡两端电压等于电源电压；已知灯泡与滑动变阻器串联，且知
道灯泡的实际功率和滑动变阻器接入电路的电阻，利用公式P=I2R列出方程求解灯泡电阻．
【解答】解：
①由图象知，当灯泡两端电压等于额定电压时，通过的电流为I=1.0A
所以灯泡的额定功率为P =U I =9V×1.0A=9W；
额 额 额
②由图象知，滑动变阻器滑片在b端时，电压表示数为9V，所以电源电压为U=9V
设当滑动变阻器接入电路的阻值R=8Ω时，灯丝电阻为R，根据题意得
L
2.25W=（ ）2×R
L
解得R=4Ω或R=16Ω
L L
但由题意可知，当滑动变阻器滑片在b端时，小灯泡两端的电压最高为9V，此时通过的电
流为1A，故小灯泡的最大
电阻为9Ω，因此R=16Ω不合题意应舍去，所以小灯泡的电阻为R=4Ω．
L L
故答案为：9；4．
【点评】解答此题需要明确两点：
①灯丝电阻随电压的变化而变化；
②分析串联电路某一用电器功率时，一般选择公式P=I2R（因为电路电流相同）．
18．初中物理九年级下人教版期中卷 某课外小组的同学自制了一只电烙铁，额定电压是
220V，在额定电压下工作时的电阻是1210Ω，它的额定功率为 W，在额定电压下通电
10min产生 J热量．
【考点】JA：电功率的计算；JB：额定电压；JC：额定功率；JK：电功与热量的综合计算．【难度】中等
【分析】（1）知道电烙铁的额定电压和在额定电压下工作时的电阻，利用P= 电烙铁的
额定功率；
（2）电流通过电烙铁做功消耗的电能全部用来产生热量，因为电烙铁在额定电压下工作，
所以实际功率等于额定功率，再利用Q=W=Pt求在额定电压下通电10min产生的热量．
【解答】解：（1）P = = =40W；
额
（2）∵电烙铁在额定电压下工作，
∴P=P =40W，
额
∴通电10min产生的热量：
Q =W =Pt=40W×10×60s=24000J．
放 电
故答案为：40，24000．
【点评】本题考查了电功率的计算、电流产生热量的计算，对纯电阻电路 Q=W=Pt，计算
时注意单位统一．
19．初中物理九年级下人教版期中卷 某同学的电能表铭牌上标有“10A，220V”字样，
该同学晚上在家中将一1000W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空
气开关也跳闸了．
（1）分析原因可能是电饭煲插头 或家庭电路中 过大．
（2）请你设计一个方案验证上述猜想.
【考点】IX：家庭电路电流过大的原因．
【难度】难
【分析】空气开关跳闸是因为电路中电流过大，电路中电流过大的原因：短路或总功率过
大．
把其它用电器全部关掉，只让电饭锅工作，如果是短路，空气开关跳闸，如果是总功率过
大，电饭锅能正常工作．
【解答】解：（1）将一1000W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，
空气开关跳闸，说明电饭煲插头处短路或电路总功率过大．
（2）只让电饭锅单独接入电路，电饭锅不能工作，空气开关跳闸说明是短路；电饭锅和空
气开关都能正常工作说明总功率过大．
故答案为：（1）短路；总功率；（2）只让电饭锅单独接入电路，电饭锅不能工作，空气
开关跳闸，说明是短路；电饭锅和空气开关都能正常工作，说明总功率过大．
【点评】本题考查空气开关的作用、家庭电路中电流过大的原因等，并且学会分析故障原
因．
三、 作图题（20题5分，21题5分，共10分）
20．初中物理九年级下人教版期中卷 请用笔画线代替导线在图中连接家庭电路．要求开
关控制螺口灯泡，三孔插座直接接入电路．【考点】IO：家庭电路的连接．
【难度】中等
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡
的螺旋套．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯
泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，
又能更安全．
（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如下图所示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使
用性和安全性．
21．初中物理九年级下人教版期中卷 如图所示，请用笔画线代替导线，将图中元件接入
家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．
【考点】IO：家庭电路的连接．
【难度】中等
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡
的螺旋套．
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线．
【解答】解：首先辨别上面三根线地线、火线、零线．
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使
用性和安全性．
四、计算题（22题8分，共8分）
22．初中物理九年级下人教版期中卷 某课外科技活动小组设计了一种小鸡孵化器的电路
模型，如图所示，在一般情况下，只需灯光照明，电源电压为72V，R 为定值电阻，R 为
1 2
发热电阻丝改成的滑动变阻器，其上标有“100Ω 3A”字样，电流表A 的量程为0～3A，灯
2
泡上标有“12V 3W”的字样．
(1）求灯泡正常工作时的电流；
(2）闭合S，断开S 、S ，灯泡正常发光，求R 的阻值；
1 2 1
(3）S、S 、S 均闭合时，求R 消耗的最大电功率和最小电功率．
1 2 2
【考点】J9：电功率与电压、电流的关系；IH：欧姆定律的应用；JA：电功率的计算．
【专题】16 ：压轴题；533：欧姆定律；541：电能和电功率．
【分析】（1）根据灯泡的铭牌可知额定电压和额定功率，可利用公式I= 计算出灯泡L正
常工作时的电流．
（2）闭合S，断开S 、S ，灯泡L与电阻R 串联，而此时灯泡正常工作，从而可以判断出
1 2 1
灯泡两端的电压，知道电源电压，利用串联电路电压的特点计算出电阻R 两端的电压，又
1
知道此时通过灯泡的电流，再利用公式R= 计算出R 的阻值．
1
电流表测干路电流；由灯泡正常发光时电压和额定电压相等可知电源的电压，根据欧姆定
律分别求出各支路的电流，再利用并联电路的电流特点求出电流表的示数．
（3）S、S 、S 均闭合时，电阻R 和滑动变阻器R 并联，灯泡被短路，电流表A 测通过电
1 2 1 2 1
阻R 的电流，电流表A 测干路中的总电流．知道电源电压，利用并联电路电压的特点判断
1 2
出电阻R 和滑动变阻器R 两端的电压，知道滑动变阻器的最大电阻，可利用公式 P= 计
1 2
算出R 上消耗电功率的最小值．知道定值电阻R 两端的电压和R 的阻值，可利用公式I=
2 1 1
计算出此时通过R 的电流，又知道电流表A 量程为0～3A，从而可以判断出干路中的最大
1 2
电流，再利用并联电路电流的特点计算出通过R 的最大电流，再利用公式P=UI计算出求R
2 2上消耗电功率的最大值．
【解答】解：（1）U=12V，P=3W，
L L
灯泡L正常工作时的电流为：I= = =0.25A．
L
（2）闭合S，断开S 、S ，灯泡L与电阻R 串联，而此时灯泡正常工作，
1 2 1
则此时灯泡两端的电压为U=12V，而电源电压为U=72V，
L
电阻R 两端的电压为：U =U﹣U=72V﹣12V=60V，
1 1 L
灯泡L正常工作时的电流为0.25A，此时电路中的电流为0.25A，
电阻R 的阻值为：R = = =240Ω．
1 1
（3）S、S 、S 均闭合时，电阻R 和滑动变阻器R 并联，电源电压为U=72V，
1 2 1 2
则U =U =U=72V，
1 2
而滑动变阻器的最大电阻为R =100Ω，
大
R 消耗电功率的最小值为：P = = =51.84W．
2 小
电阻R 的阻值为240Ω，而U =U =U=72V，
1 1 2
此时通过R 的电流为：I = = =0.3A，
1 1
电流表A 测通过电阻R 的电流，电流表A 测干路中的总电流，电流表 A 的量程为0～
1 1 2 1
0.6A，电流表A 的量程为0～3A，
2
通过R 的最大电流为：I =I﹣I =3A﹣0.3A=2.7A，
2 2 1
R 消耗电功率的最大值为：P =UI =72V×2.7A=194.4W．
2 大 2
答：（1）灯泡正常工作时的电流是0.25A．
（2）闭合S，断开S 、S ，灯泡正常工作，电阻R 的阻值为240Ω．
1 2 1
（3）S、S 、S 均闭合时，R 上消耗电功率的最小值为51.84W、最大值为194.4W．
1 2 2
【点评】本题综合性较强，考查的内容较多．会辨别串、并联，会用欧姆定律计算，会用
电功率公式计算，知道串、并联电路的电压规律，电流规律．关键是公式及其变形的灵活
运用，难点是开关断开闭合过程中对电路连接情况的影响．
五、简答题（23题6分，24题6分，共12分）
23．初中物理九年级下人教版期中卷 电可以为我们服务，但如果不注意安全，它也可能
对人造成危害，请指出图中有哪些与电有关的不安全现象？
【考点】IV：安全用电原则．
【难度】易【分析】安全用电的原则：
（1）不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（2）不用湿手扳开关，插入或拔出插头；
（3）安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电源；
（4）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；
（5）在电路中安装触电保护器，并定期检验其灵敏度；
（6）下雷雨时，不使用收音机、录像机、电视机、且拔出电源插头，拔出电视机天线插头．
暂时不使用电话，如一定要用，可用免提功能健；
（7）严禁私拉乱接电线，禁止学生在寝室使用电炉、“热得快”等电器；
（8）不在架着电揽、电线的下面放风筝和进行球类活动．
【解答】解：图中从左往右分析，属于不注意安全用电的现象是：
（1）小孩在室外输电线上取风筝；
（2）电视机电源插头处破损；
（3）电线放在地毯下面；
（4）用湿手去拔电源插头；
（5）通电的电线浸在水中；
（6）电吹风正在加热通电的导线．
【点评】注意留心生活中不符合安全用电原则的现象．
24．初中物理九年级下人教版期中卷 暑期持续的“桑拿天”，居民家里的空调、电扇都
闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现
场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝
缘皮．根据学过的物理知识回答：
(1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）．
(2）使火灾发生的理论依据是 ．
(3）请你提出一条预防这种火灾发生应采取什么措施 ．
【考点】IX：家庭电路电流过大的原因；JH：焦耳定律．
【难度】易
【分析】导线能承受的电流是一定的，超过承受的电流就是超负荷．
电路中引起火灾的原因是电阻一定时，通电时间一定时，根据 Q=I2Rt，电流越大，产生的
热量就越多．
防止电路中火灾的发生，就是防止电流过大．家庭电路中电压一定，根据 I= 可知，在电
压一定时，电功率越大，电流就越大；当电路发生短路时，由于导线电阻很小，根据 I=
可知，电流会很大．所以防止短路和避免总功率过大．
【解答】解：（1）电路中“超负荷”，是指电路中的电流超过导线承受的电流．
（2）电路中发生火灾是因为电流产生的电热过多造成的．根据Q=I2Rt，电阻一定，通电时
间一定，电流越大，产生的热量就越多．
（3）防止电路中火灾的发生，就是防止电流过大．在电路中防止短路和总功率过大，电路
中大功率的用电器交叉使用防止总功率过大．
防止火灾的发生，还可以让电热尽快散到空气中，增粗导线增大导线承受的电流．
故答案为：（1）电流；
（2）电流越大，根据焦耳定律Q=I2Rt产生的热量就越多；
（3）大功率的用电器交叉使用．（答案不唯一）【点评】电热给人类带来很多的用途，例如电炉、电暖气等，但也会引起火灾，家庭电路
中引起火灾的主要原因是电流过大，短路和总功率都会造成电流过大．
