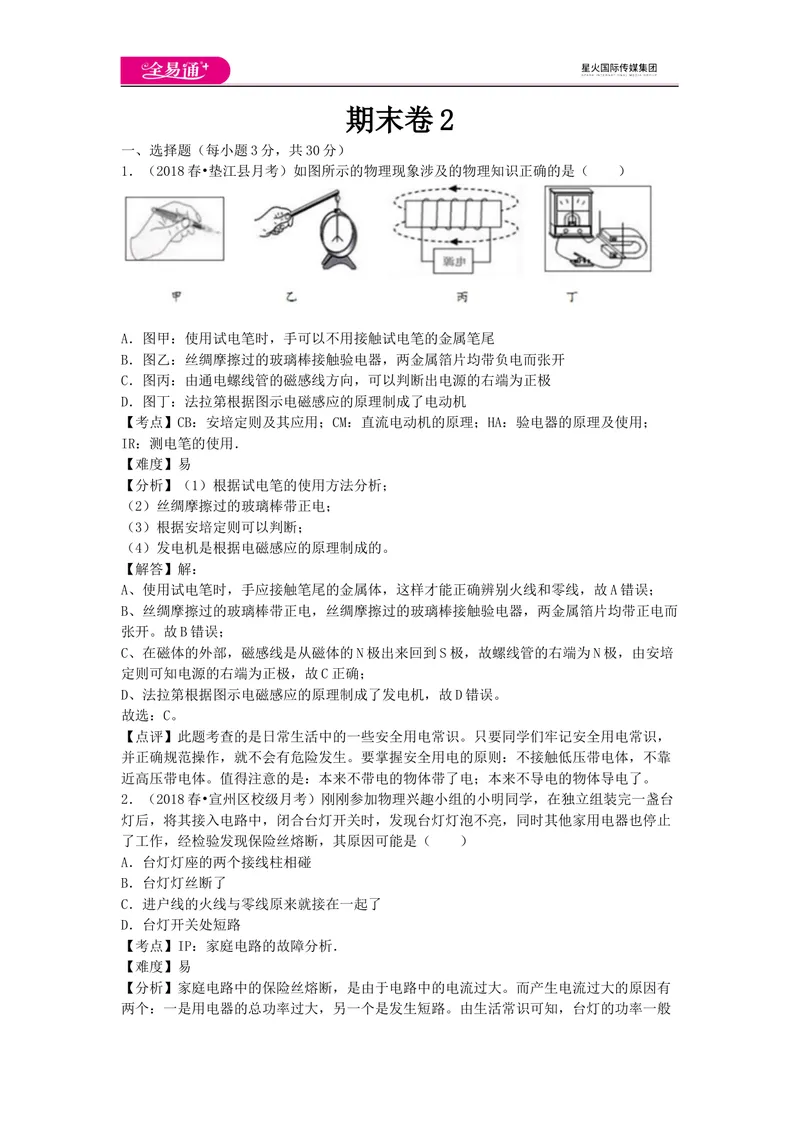

期末卷 2
一、选择题（每小题3分，共30分）
1．（2018春•垫江县月考）如图所示的物理现象涉及的物理知识正确的是（ ）
A．图甲：使用试电笔时，手可以不用接触试电笔的金属笔尾
B．图乙：丝绸摩擦过的玻璃棒接触验电器，两金属箔片均带负电而张开
C．图丙：由通电螺线管的磁感线方向，可以判断出电源的右端为正极
D．图丁：法拉第根据图示电磁感应的原理制成了电动机
【考点】CB：安培定则及其应用；CM：直流电动机的原理；HA：验电器的原理及使用；
IR：测电笔的使用．
【难度】易
【分析】（1）根据试电笔的使用方法分析；
（2）丝绸摩擦过的玻璃棒带正电；
（3）根据安培定则可以判断；
（4）发电机是根据电磁感应的原理制成的。
【解答】解：
A、使用试电笔时，手应接触笔尾的金属体，这样才能正确辨别火线和零线，故A错误；
B、丝绸摩擦过的玻璃棒带正电，丝绸摩擦过的玻璃棒接触验电器，两金属箔片均带正电而
张开。故B错误；
C、在磁体的外部，磁感线是从磁体的N极出来回到S极，故螺线管的右端为N极，由安培
定则可知电源的右端为正极，故C正确；
D、法拉第根据图示电磁感应的原理制成了发电机，故D错误。
故选：C。
【点评】此题考查的是日常生活中的一些安全用电常识。只要同学们牢记安全用电常识，
并正确规范操作，就不会有危险发生。要掌握安全用电的原则：不接触低压带电体，不靠
近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。
2．（2018春•宣州区校级月考）刚刚参加物理兴趣小组的小明同学，在独立组装完一盏台
灯后，将其接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其他家用电器也停止
了工作，经检验发现保险丝熔断，其原因可能是（ ）
A．台灯灯座的两个接线柱相碰
B．台灯灯丝断了
C．进户线的火线与零线原来就接在一起了
D．台灯开关处短路
【考点】IP：家庭电路的故障分析．
【难度】易
【分析】家庭电路中的保险丝熔断，是由于电路中的电流过大。而产生电流过大的原因有
两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短
路造成的。
【解答】解：A、台灯灯泡的两条接线柱相碰，在插入插座时就引起电源短路，保险丝熔断，
故A符合题意。
B、灯泡的灯丝断了，台灯会不亮，但不会影响其它用电器。故B不合题意。
C、进户线的火线与零线原来就接在一起，就不会存在将台灯单独接入电路，又发现保险丝
熔断这一现象，故C不合题意。
D、台灯的开关短路，只能说明开关不起作用了，不会造成保险丝熔断，故D不合题意。
故选：A。
【点评】本题考查对家庭电路故障的分析判断能力。解题的关键是要理解家庭电路中保险
丝熔断是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路。

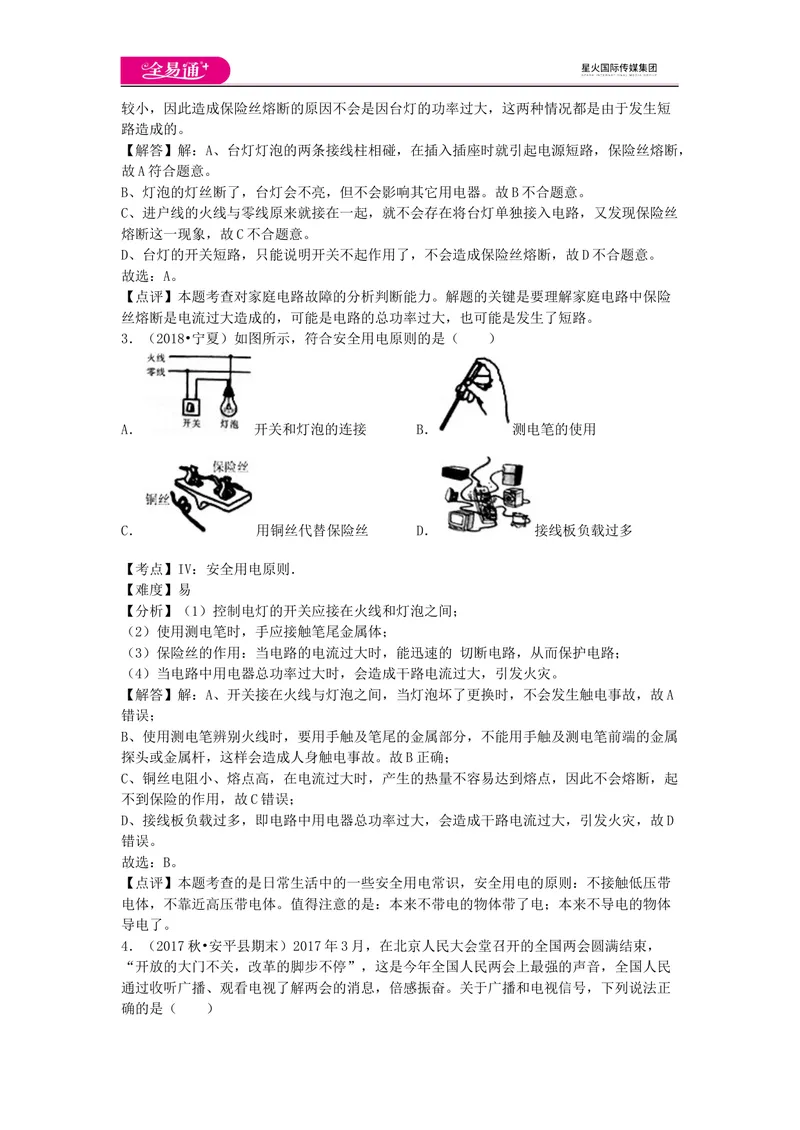

3．（2018•宁夏）如图所示，符合安全用电原则的是（ ）
A． 开关和灯泡的连接 B． 测电笔的使用
C． 用铜丝代替保险丝 D． 接线板负载过多
【考点】IV：安全用电原则．
【难度】易
【分析】（1）控制电灯的开关应接在火线和灯泡之间；
（2）使用测电笔时，手应接触笔尾金属体；
（3）保险丝的作用：当电路的电流过大时，能迅速的 切断电路，从而保护电路；
（4）当电路中用电器总功率过大时，会造成干路电流过大，引发火灾。
【解答】解：A、开关接在火线与灯泡之间，当灯泡坏了更换时，不会发生触电事故，故A
错误；
B、使用测电笔辨别火线时，要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属
探头或金属杆，这样会造成人身触电事故。故B正确；
C、铜丝电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起
不到保险的作用，故C错误；
D、接线板负载过多，即电路中用电器总功率过大，会造成干路电流过大，引发火灾，故D
错误。
故选：B。
【点评】本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带
电体，不靠近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体
导电了。

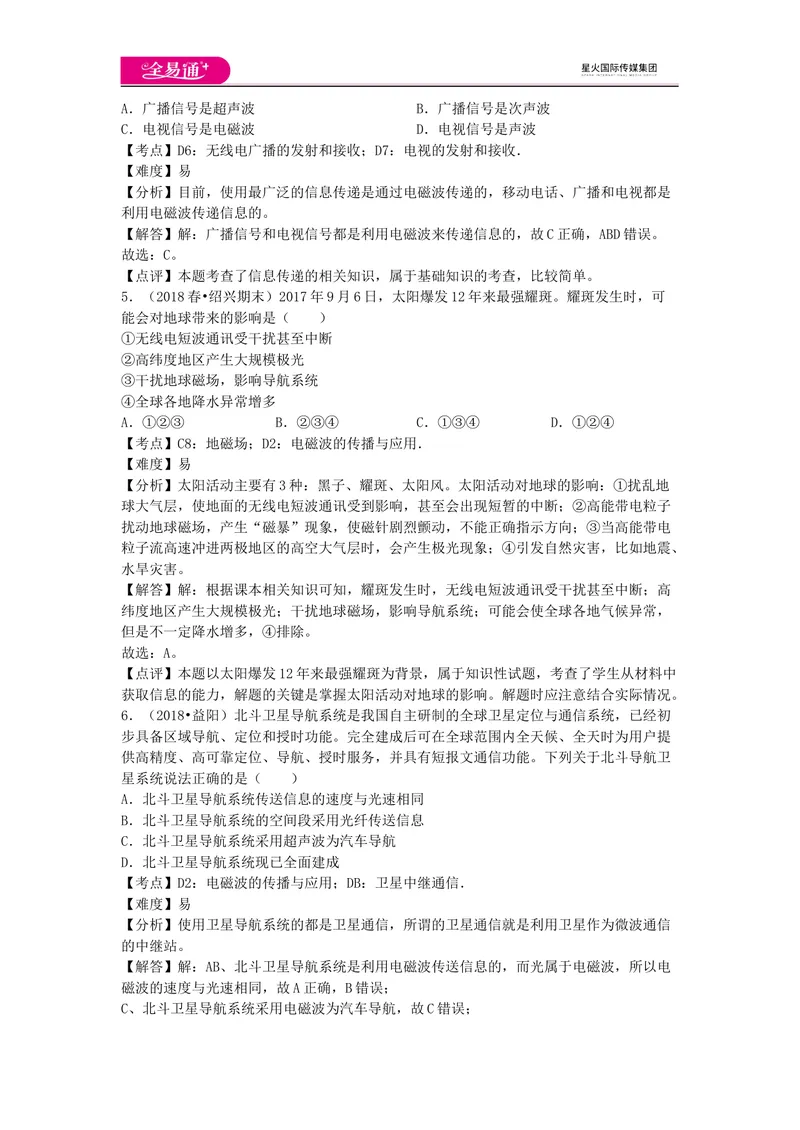

4．（2017秋•安平县期末）2017年3月，在北京人民大会堂召开的全国两会圆满结束，
“开放的大门不关，改革的脚步不停”，这是今年全国人民两会上最强的声音，全国人民
通过收听广播、观看电视了解两会的消息，倍感振奋。关于广播和电视信号，下列说法正
确的是（ ）A．广播信号是超声波 B．广播信号是次声波
C．电视信号是电磁波 D．电视信号是声波
【考点】D6：无线电广播的发射和接收；D7：电视的发射和接收．
【难度】易
【分析】目前，使用最广泛的信息传递是通过电磁波传递的，移动电话、广播和电视都是
利用电磁波传递信息的。
【解答】解：广播信号和电视信号都是利用电磁波来传递信息的，故C正确，ABD错误。
故选：C。
【点评】本题考查了信息传递的相关知识，属于基础知识的考查，比较简单。
5．（2018春•绍兴期末）2017年9月6日，太阳爆发12年来最强耀斑。耀斑发生时，可
能会对地球带来的影响是（ ）
①无线电短波通讯受干扰甚至中断
②高纬度地区产生大规模极光
③干扰地球磁场，影响导航系统
④全球各地降水异常增多
A．①②③ B．②③④ C．①③④ D．①②④
【考点】C8：地磁场；D2：电磁波的传播与应用．
【难度】易
【分析】太阳活动主要有3种：黑子、耀斑、太阳风。太阳活动对地球的影响：①扰乱地
球大气层，使地面的无线电短波通讯受到影响，甚至会出现短暂的中断；②高能带电粒子
扰动地球磁场，产生“磁暴”现象，使磁针剧烈颤动，不能正确指示方向；③当高能带电
粒子流高速冲进两极地区的高空大气层时，会产生极光现象；④引发自然灾害，比如地震、
水旱灾害。
【解答】解：根据课本相关知识可知，耀斑发生时，无线电短波通讯受干扰甚至中断；高
纬度地区产生大规模极光；干扰地球磁场，影响导航系统；可能会使全球各地气候异常，
但是不一定降水增多，④排除。
故选：A。
【点评】本题以太阳爆发12年来最强耀斑为背景，属于知识性试题，考查了学生从材料中
获取信息的能力，解题的关键是掌握太阳活动对地球的影响。解题时应注意结合实际情况。
6．（2018•益阳）北斗卫星导航系统是我国自主研制的全球卫星定位与通信系统，已经初
步具备区域导航、定位和授时功能。完全建成后可在全球范围内全天候、全天时为用户提
供高精度、高可靠定位、导航、授时服务，并具有短报文通信功能。下列关于北斗导航卫
星系统说法正确的是（ ）
A．北斗卫星导航系统传送信息的速度与光速相同
B．北斗卫星导航系统的空间段采用光纤传送信息
C．北斗卫星导航系统采用超声波为汽车导航
D．北斗卫星导航系统现已全面建成
【考点】D2：电磁波的传播与应用；DB：卫星中继通信．
【难度】易
【分析】使用卫星导航系统的都是卫星通信，所谓的卫星通信就是利用卫星作为微波通信
的中继站。
【解答】解：AB、北斗卫星导航系统是利用电磁波传送信息的，而光属于电磁波，所以电
磁波的速度与光速相同，故A正确，B错误；
C、北斗卫星导航系统采用电磁波为汽车导航，故C错误；D、根据题意可知，北斗卫星导航系统是我国自主研制的全球卫星定位与通信系统，已经初
步具备区域导航、定位和授时功能，
完全建成后可在全球范围内全天候、全天时为用户提供高精度、高可靠定位、导航、授时
服务，并具有短报文通信功能。
说明北斗卫星导航系统现还没有全面建成，故D错误。
故选：A。
【点评】此题考查的是我们对于卫星通信的了解与掌握，考查的内容是比较简单的，是一
道基础题。

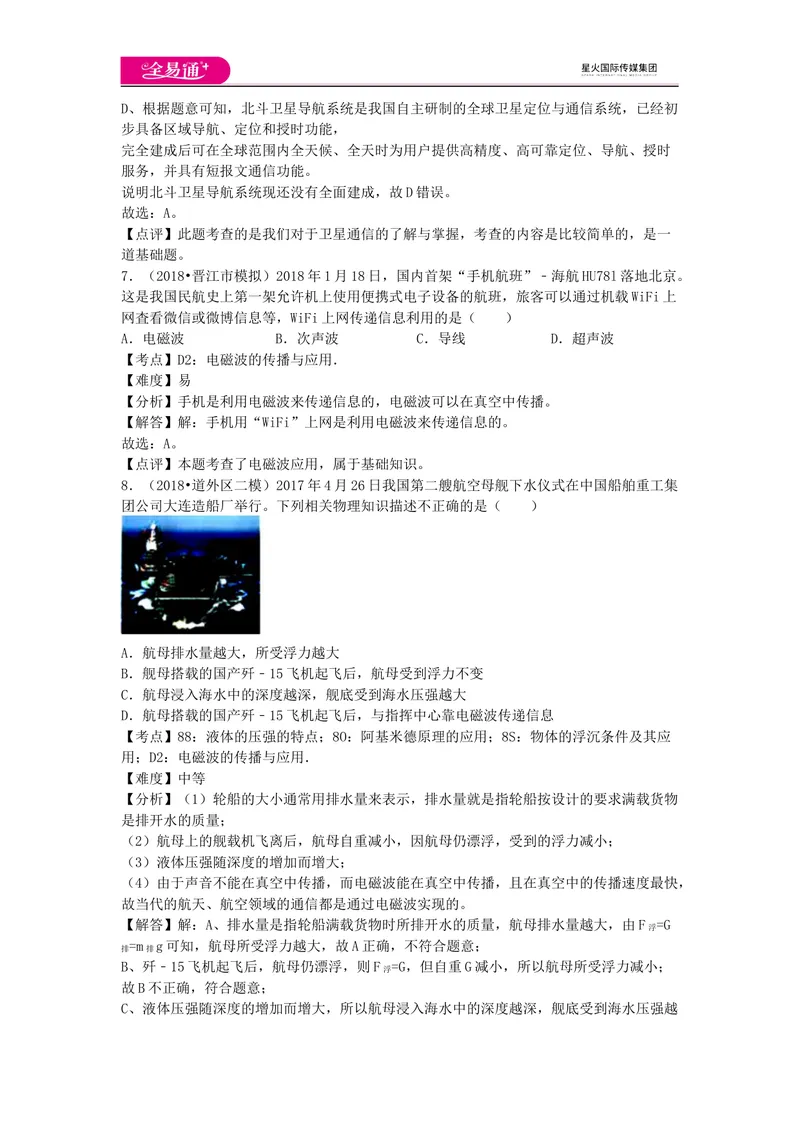

7．（2018•晋江市模拟）2018年1月18日，国内首架“手机航班”﹣海航HU78l落地北京。
这是我国民航史上第一架允许机上使用便携式电子设备的航班，旅客可以通过机载WiFi上
网査看微信或微博信息等，WiFi上网传递信息利用的是（ ）
A．电磁波 B．次声波 C．导线 D．超声波
【考点】D2：电磁波的传播与应用．
【难度】易
【分析】手机是利用电磁波来传递信息的，电磁波可以在真空中传播。
【解答】解：手机用“WiFi”上网是利用电磁波来传递信息的。
故选：A。
【点评】本题考查了电磁波应用，属于基础知识。
8．（2018•道外区二模）2017年4月26日我国第二艘航空母舰下水仪式在中国船舶重工集
团公司大连造船厂举行。下列相关物理知识描述不正确的是（ ）
A．航母排水量越大，所受浮力越大
B．舰母搭载的国产歼﹣15飞机起飞后，航母受到浮力不变
C．航母浸入海水中的深度越深，舰底受到海水压强越大
D．航母搭载的国产歼﹣15飞机起飞后，与指挥中心靠电磁波传递信息
【考点】88：液体的压强的特点；8O：阿基米德原理的应用；8S：物体的浮沉条件及其应
用；D2：电磁波的传播与应用．
【难度】中等
【分析】（1）轮船的大小通常用排水量来表示，排水量就是指轮船按设计的要求满载货物
是排开水的质量；
（2）航母上的舰载机飞离后，航母自重减小，因航母仍漂浮，受到的浮力减小；
（3）液体压强随深度的增加而增大；
（4）由于声音不能在真空中传播，而电磁波能在真空中传播，且在真空中的传播速度最快，
故当代的航天、航空领域的通信都是通过电磁波实现的。
【解答】解：A、排水量是指轮船满载货物时所排开水的质量，航母排水量越大，由F =G
浮
=m g可知，航母所受浮力越大，故A正确，不符合题意；
排 排
B、歼﹣15飞机起飞后，航母仍漂浮，则F =G，但自重G减小，所以航母所受浮力减小；
浮
故B不正确，符合题意；
C、液体压强随深度的增加而增大，所以航母浸入海水中的深度越深，舰底受到海水压强越大，故C正确，不符合题意；
D、电磁波可以在真空中传播，航母搭载的国产歼﹣15飞机起飞后，与指挥中心靠电磁波
传递信息，故D正确，不符合题意。
故选：B。
【点评】本题考查液体压强的特点，阿基米德原理、电磁波的传播特点等知识点，是一道
综合性较强的题目。

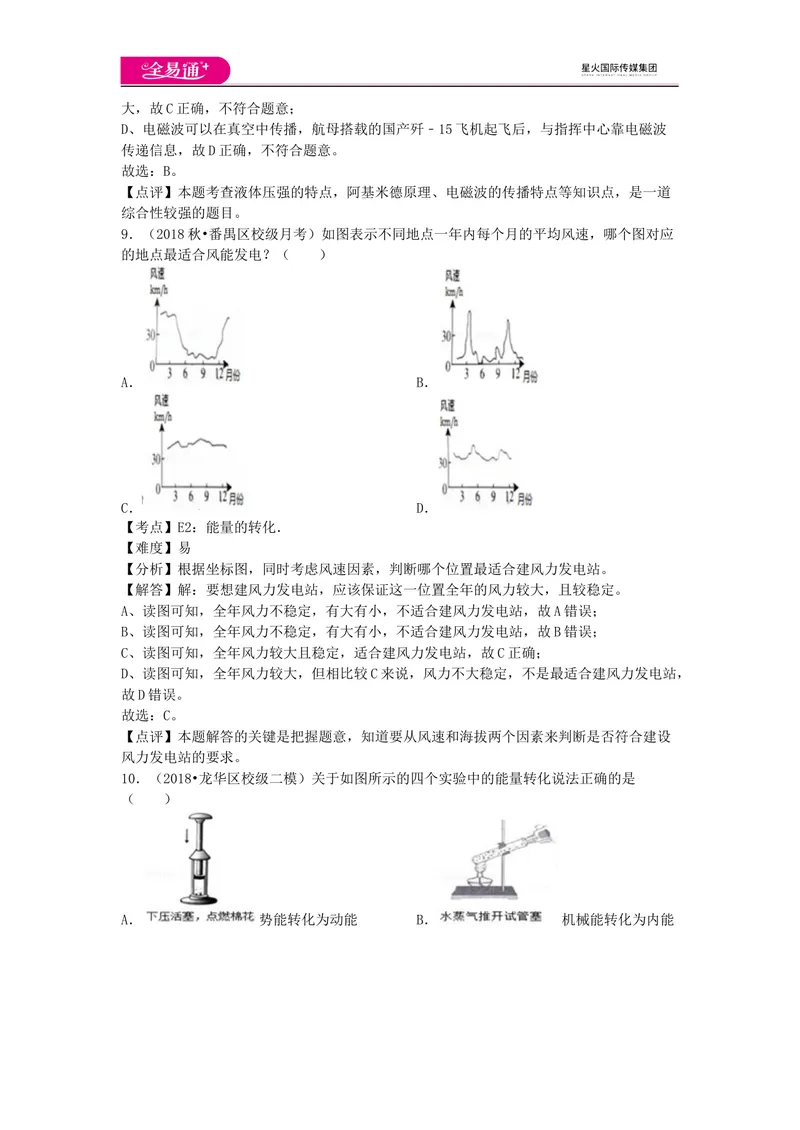

9．（2018秋•番禺区校级月考）如图表示不同地点一年内每个月的平均风速，哪个图对应
的地点最适合风能发电？（ ）
A． B．
C． D．
【考点】E2：能量的转化．
【难度】易
【分析】根据坐标图，同时考虑风速因素，判断哪个位置最适合建风力发电站。
【解答】解：要想建风力发电站，应该保证这一位置全年的风力较大，且较稳定。
A、读图可知，全年风力不稳定，有大有小，不适合建风力发电站，故A错误；
B、读图可知，全年风力不稳定，有大有小，不适合建风力发电站，故B错误；
C、读图可知，全年风力较大且稳定，适合建风力发电站，故C正确；
D、读图可知，全年风力较大，但相比较C来说，风力不大稳定，不是最适合建风力发电站，
故D错误。
故选：C。
【点评】本题解答的关键是把握题意，知道要从风速和海拔两个因素来判断是否符合建设
风力发电站的要求。

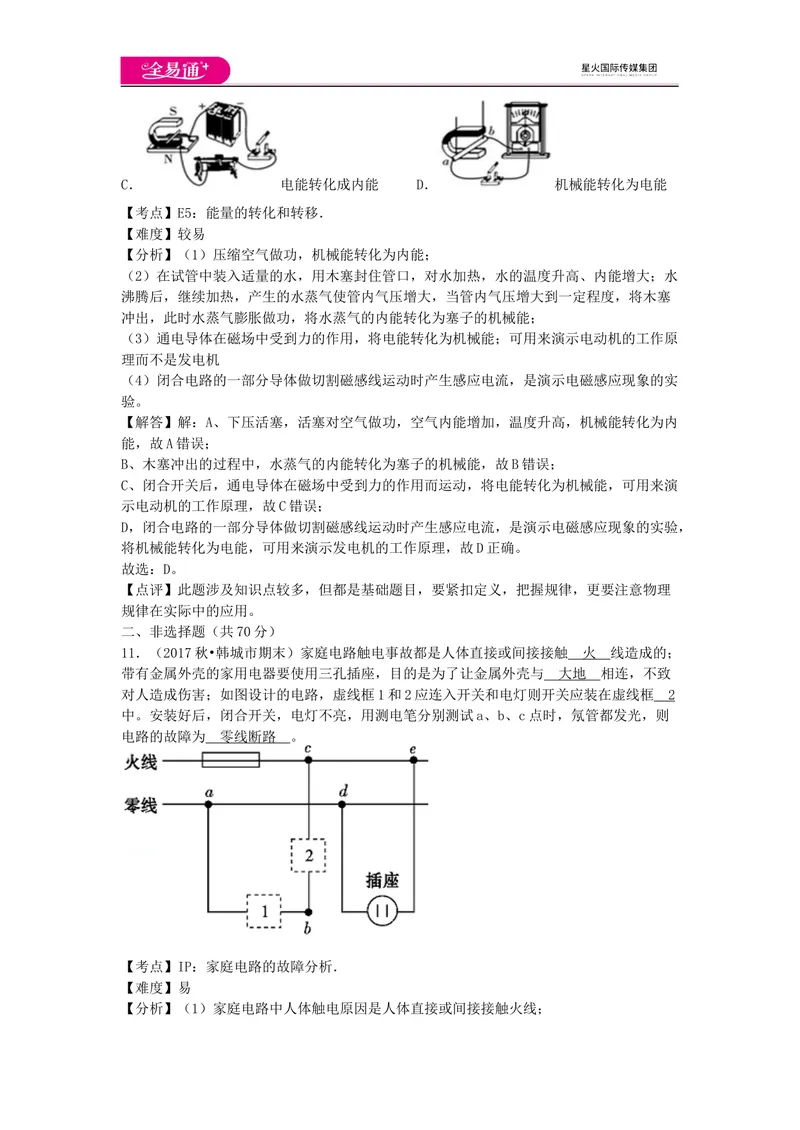

10．（2018•龙华区校级二模）关于如图所示的四个实验中的能量转化说法正确的是
（ ）
A． 势能转化为动能 B． 机械能转化为内能C． 电能转化成内能 D． 机械能转化为电能
【考点】E5：能量的转化和转移．
【难度】较易
【分析】（1）压缩空气做功，机械能转化为内能；
（2）在试管中装入适量的水，用木塞封住管口，对水加热，水的温度升高、内能增大；水
沸腾后，继续加热，产生的水蒸气使管内气压增大，当管内气压增大到一定程度，将木塞
冲出，此时水蒸气膨胀做功，将水蒸气的内能转化为塞子的机械能；
（3）通电导体在磁场中受到力的作用，将电能转化为机械能；可用来演示电动机的工作原
理而不是发电机
（4）闭合电路的一部分导体做切割磁感线运动时产生感应电流，是演示电磁感应现象的实
验。
【解答】解：A、下压活塞，活塞对空气做功，空气内能增加，温度升高，机械能转化为内
能，故A错误；
B、木塞冲出的过程中，水蒸气的内能转化为塞子的机械能，故B错误；
C、闭合开关后，通电导体在磁场中受到力的作用而运动，将电能转化为机械能，可用来演
示电动机的工作原理，故C错误；
D，闭合电路的一部分导体做切割磁感线运动时产生感应电流，是演示电磁感应现象的实验，
将机械能转化为电能，可用来演示发电机的工作原理，故D正确。
故选：D。
【点评】此题涉及知识点较多，但都是基础题目，要紧扣定义，把握规律，更要注意物理
规律在实际中的应用。
二、非选择题（共70分）
11．（2017秋•韩城市期末）家庭电路触电事故都是人体直接或间接接触 火 线造成的；
带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与 大地 相连，不致
对人造成伤害；如图设计的电路，虚线框1和2应连入开关和电灯则开关应装在虚线框 2
中。安装好后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，氖管都发光，则
电路的故障为 零线断路 。
【考点】IP：家庭电路的故障分析．
【难度】易
【分析】（1）家庭电路中人体触电原因是人体直接或间接接触火线；（2）家庭电路中为了安全用电，金属外壳都要接地，金属外壳的用电器漏电时，地线把人
体短路，避免触电事故的发生；
（3）开关接在灯与火线之间。当测电笔分别测试电灯两接线处和插座的两孔时，试电笔的
氖管都发光，说明零线断路了。
【解答】解：（1）家庭电路中，人体触电原因是人体直接或间接接触火线。
（2）带有金属外壳的家用电器的外壳一定要接地，避免金属外壳漏电时发生触电事故。
（3）保险丝接在火线上，开关应接在灯与火线之间，所以开关应接在2处，灯泡应接在1
处；
当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该
亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路。
故答案为：火；大地；2；零线断路。
【点评】电给人们带来很大的方便，电也给人们带来很大的危害，一定要安全用电，掌握
安全用电常识，避免一些不必要的触电事故。
12．（2017秋•龙湖区校级月考）家庭电路中，当电路发生故障时，电工师傅常用一只额
电压为220V的灯泡L（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电
0
路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S、S、S（每次只闭合其中
1 2 3
的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：
“短路”、“断路”或“正常”）：
（1）L 不亮，说明该支路 断路 。
0
（2）L 发光呈暗红色，说明该支路 正常 。
0
（3）家庭电路中所有用电器都工作时，总电阻 最小 。（填最大或最小）。
（4）如图2，使用测电笔可以辨别的，操作正确的是 A （填字母）
（5）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，
只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电
器的功率为 20 0 W。
【考点】IP：家庭电路的故障分析；J5：电能表参数的理解与电能的求法．
【难度】易
【分析】（1）（2）将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当
于把此灯串联接入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，
“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断
路。
（3）家庭电路各用电器并联，同时工作的用电器越多，电流越大，利用R= 可以判断电
阻大小。
（4）用测电笔来鉴别火线与零线。使用测电笔时，笔尖接触要检测的导线，手接触笔尾金
属体，才能在接触火线时氖管发光，接触零线时氖管不发光。
（5）已知电能表的转盘转动参数和圈数，可以得到用电器消耗的电能；已知电能和通电时间，利用P= 计算功率。
【解答】解：
（1）将额定电压220V的“校验灯”L，接在保险丝的两只接线柱上，是相当于把此灯串
0
联接入电路中；当L 不亮时，说明该支路处于断路状态。
0
（2）闭合开关S和其他的一个开关，L 与L是串联的，L 发光呈暗红色时，说明L 分得的
0 0 0
电压小于220V，故不能正常发光，这也说明L是正常的。
（3）在家庭电路中，所有用电器同时工作时，总电流最大，由R= 知，此时总电阻最小。
（4）使用测电笔检验电路时，笔尖要接触导线，手与笔尾的金属体接触，故A正确。
（5）2500r/kW•h表示的含义是：电路中每消耗1kW•h的电能，电能表的转盘转2500转，
设用电器消耗的电能为W，根据题意得 = ，
解得W= kW•h，
时间t=3min= h，
则用电器的功率为：
P= = =0.2kW=200W。
故答案为：（1）断路；（2）正常；（3）最小；（4）A；（5）200。
【点评】此题前三个小题考查了用校验灯检修家庭电路的故障，根据校验灯的三种状态可
以快速得出电路是否存在故障，具有较强的实用性。
13．（2018•靖江市一模）在探究电磁波传播的实验中，先将手机的“背景灯光提示”功能
打开后放在钟罩中，用抽气机抽去罩中空气并拨打罩中的手机，手机来电背景灯光闪烁发
光。则此时该手机 能 （能/不能）收到呼叫信号，这说明电磁波 能 （能/不能）在
真空中传播；但我们几乎不能听到铃声，这说明：声音 不能 （能/不能）在真空中传播；
再将手机放入密闭的金属容器中，打电话呼叫该手机，手机 不能 （能/不能）接收到呼
叫信号，是因为金属对电磁波有 屏蔽 作用。
【考点】92：声音的传播条件；D2：电磁波的传播与应用．
【难度】易
【分析】（1）手机背景灯光闪烁说明手机接收到了电磁波，电磁波是从真空罩中传播过来
的；声音的传播需要介质；
（2）金属容器对电磁波有屏蔽作用，可以阻断电磁波的传播。
【解答】解：抽气机抽去罩内的空气，罩内变为真空，手机背景灯灯光闪烁说明罩内的手机接收到了电磁波，说明电磁波可以在真空中传播；
我们几乎不能听到铃声，这说明声音不能在真空中传播；
金属容器对电磁波有屏蔽作用，金属容器中的手机接收不到电磁波信号。
故答案为：能；能；不能；不能；屏蔽。
【点评】此题的难点是最后一问，解答的关键是金属容器的屏蔽电磁波的作用。
14．（2017•亭湖区校级一模）阅读短文，回答问题：
空气净化器
空气中PM2.5颗粒是灰霾天能见度降低的主要原因。研究表明，当空气中颗粒的直径越接
近可见光的波长（波在一个周期内传播的距离叫做波长），颗粒对光的“消光”能力就越
强。由于雾霾天气的增多，空气净化器逐渐走入家庭，其工作过程（如图甲）是：脏空气
进入净化器时，灰尘被正电钨丝放电而带上正电，流到负电路栅板时，带电灰尘被吸附。
此后经过活性炭层时，化学有毒气体被吸附，排出空气的污染物浓度大幅降低，多次循环
后变成洁净空气。
洁净空气量（CADR）是反映其净化能力的性能指标，CADR值越大，其净化效率越高。利用
CADR值，可以评估其在运行一定时间后，去除室内空气污染物的效果。按下列公式计算
CADR：CADR=2.3V/t（V：房间容积；t：空气净化器使房间污染物的浓度下降90%运行的时
间。）其铭牌如表：
规格 额定电压 频率 额定功率 洁净空气量（CADR）
KJFB2000型 220V 50HZ 55W 200m3/h
（1）若可见光的频率约为5×1014Hz（光的波长和频率的关系可以表示为：波速=波长×频
率）．则可以推算出PM2.5中对能见度造成较大影响的颗粒直径与下列哪一个值最接近 C
A.2.5μm B.0.4μm C.0.6μm D.6μm
（2）负电格栅板吸附灰尘的原理是 异种电荷相互吸引 。该净化器插头插入家中插座后，
图甲中钨丝和电格栅板 一定不是 （选填“肯定是”、“可能是”“一定不是”）分别
直接接到火线和零线上。（3）该空气净化器正常工作时的电流为 0.2 5 A，工作一天需要消耗电能 1.3 2 度。
（4）某房间的使用面积为18m2，高度是3m．此空气净化器 不能 （能/不能）在半小时
内使房间污染物浓度下降90%。
（5）可变电阻是制作二氧化碳传感器的常用元件，图乙为其控制电路，电源电压保持6V
恒定，R 为可变电阻，其阻值随二氧化碳浓度变化如图丙，R 为定值电阻，当浓度为
1 0
0.031%时，电压表示数为1V，则R 阻值为 1 0 Ω，当电压表示数大于3V时，二氧化碳
0
浓度大于 0.03 5 %，此时空气净化器会自动报警。
【考点】D3：波速、波长和频率的关系；H8：电荷间的相互作用规律；IH：欧姆定律的应
用；J3：电功与电能的计算；J9：电功率与电压、电流的关系．
【难度】中等
【分析】（1）根据c=λf求PM2.5颗粒的直径；
（2）根据异种电荷相互吸引回答；根据钨丝要在几十千伏的高压下放电，而家庭电路电压
只有220V分析；
（3）由P=UI计算空气净化器正常工作时的电流；根据W=Pt求工作一天需要消耗电能；
（4）根据表格数据和CADR= 计算使房间污染物浓度下降90%所用时间；
（5）由电路图结合图象，根据串联电路电压特点和分压原理计算R 阻值；
0
当电压表示数大于3V时，根据串联电路电压的规律，分析R 的电压大小，根据分压原理，
1
确定R 的范围，由二氧化碳浓度越大，R 越小，由图丙确定二氧化碳浓度大小。
1 1
【解答】解：
（1）根据c=λf，空气中PM2.5颗粒的直径：
d=λ= =6×10﹣7m=0.6μm。
最接近0.6μm的为C，故选C；
（2）由题意可知，正电钨丝使灰尘带正电，因为异种电荷相吸引，所以负电格栅板能吸附
灰尘的；
钨丝要在几十千伏的高压下放电而使灰尘带上正电，而家庭电路中的电压只有220V，故甲
中钨丝和电格栅板一定不是分别直接接到火线和零线上；
（3）由上表可知，该空气净化器的额定电压为220V，额定功率为55W，根据P=UI，正常
工作时的电流为：
I= =0.2A，工作一天需要消耗电能：
W=Pt=55×10﹣3 kW×24h=1.32度；
（4）由题房间体积V=Sh，由表格数据知：洁净空气量CADR=200m3/h，
所以使房间污染物浓度下降90%的时间：
t= =0.621h＞0.5h，故此空气净化器不能在半小时内使房间污
染物浓度下降90%。
（5）由图丙可知，当二氧化碳浓浓度为0.031%时，由图丙知，R=50Ω，因电压表示数为
1
1V，由串联电路电压的规律，
R 的电压：
1U=U﹣U =6V﹣1V=5V，
1 表
根据分压原理：
R= ×R= ×50Ω=10Ω；
0 1
当电压表示数大于3V时，根据串联电路电压的规律，R 的电压U′＜U﹣U ′=6V﹣
1 1 表
3V=3V，根据分压原理，
R＜10Ω，因二氧化碳浓度越大，R 越小，由图丙知二氧化碳浓度大于0.035%。
1 1
故答案为：（1）C；（2）异种电荷相互吸引；一定不是；（3）0.25；1.32；（4）不能；
（5）10；0.035。
【点评】本题考查了c=λf、电荷的作用规律、串联电路特点和欧姆定律的应用及电功率
公式的应用，关键是正确理解题意，从题中获取有效的信息。
15．（2017•潍坊模拟）
电 磁 炉
电能作为一种清洁和便宜的能源在人们的生活中日益得到广泛的使用。利用电能的炊
具有电炉、电饭锅、电水壶、电烤箱、微波炉、电磁炉（图1）等。它们的工作原理有所
不同，电炉、电饭锅是利用电流的热效应在电炉丝将电能转化为热能，效率较低；微波炉
利用磁控管将电能转化为微波辐射能，微波辐射引起食物内部的水分子振动摩擦，从而产
生热量，效率较高但用途较少；而电磁炉作为高效安全而用途广泛的厨房家电广泛走进人
们的生活。
电磁灶是现代家庭烹饪食物的先进电子炊具，使用非常方便，可用来进行煮、炸、煎、蒸、
炒等各种烹调操作。并且有效率高、体积小、无明火、无烟尘、重量轻、噪音小、省电节
能、不污染环境、安全卫生的特点，烹饪时加热均匀、能较好地保持食物的色、香、味和
营养素，是实现厨房现代化不可缺少的新型电子炊具。电磁灶的功率一般在700﹣1800W左
右。
电磁炉是采用磁场感应涡流加热原理，利用电流通过线圈产生磁场，当磁场内的磁力
线通过含铁质锅底部时，即会产生无数的小涡流，使锅体本身自行高速发热，然后再加热
锅内食物。 电磁炉工作时产生的电磁波，完全被线圈底部的屏蔽层和顶板上的含铁质锅所
吸收，不会泄漏，对人体健康绝对无危害。
实用电磁炉时，锅具一般要求是铁磁性的材料，如铁锅，不锈钢锅，搪瓷锅。因为锅
具要接受电磁炉的磁力线切割，所以，要求锅底是平的。又因为锅底的大小会影响磁力线
的强弱，进而影响到电磁炉内部控制电路的取样值，所以，对锅底的大小也是有一定要求
的。就目前来说，只要符合上述对锅具的要求，大多电磁炉的锅都能通用。请回答下列问
题
（1）在使用电磁炉加热食物时，电磁炉加热食物过程中消耗电能转化为 内能 ；
（2）电磁炉采用感应电流（涡流）的加热原理，是通过电子线路产生交变磁场，把铁锅放在炉面上时，在铁锅底部产生交变的电流。它具有升温快、效率高、体积小、安全性好等
优点。下列关于电磁炉的说法中正确的是 A C
A．电磁炉面板可采用陶瓷材料，发热部分为铁锅底部
B．电磁炉可以用陶瓷器皿作为锅具对食品加热
C．可以通过改变电子线路的频率来改变电磁炉的功率
D．电磁炉面板可采用金属材料，通过面板发热加热锅内食品
（3）写出电磁炉在使用过程中所涉及到的2个物理知识（只写名称不写内容例如：电流的
磁效应）
【考点】D2：电磁波的传播与应用．
【难度】较易
【分析】（1）使用电磁炉时，在锅体产生电流，由于电流的热效应而产生热量，所以热量
是由锅传给炉，是电能转化为内能；
（2）电磁炉采用感应电流（涡流）的加热原理，是通过电子线路产生交变磁场，把铁锅放
在炉面上时，在铁锅底部产生交变的电流。它具有升温快、效率高、体积小、安全性好等
优点。下列关于电磁炉的说法中正确的是
（3）通过题文对电磁炉工作原理的叙述，分析运用的物理原理。如电流通过线圈时产生磁
场，运用了电流的磁效应。
【解答】解：（1）由于锅体产生电流，电流的热效应而产生热量，所以热量产生于锅体，
所以热量是由锅传给炉，电磁炉工作时，消耗了电能转化为内能；
（2）A、电磁炉的上表面如果用金属材料制成，使用电磁炉时，上表面材料发生电磁感应
要损失电能，电磁炉上表面要用绝缘材料制作，发热部分为铁锅底部，故A正确；
B、由A选项可知，故B错误；
C、锅体中涡流的强弱与磁场变化的频率有关，故C正确；
D、电磁炉产生变化的电磁场，导致加热锅底出现涡流，从而产生热量，故D错误；
故选AC。
（3）电流通过线圈时会产生磁场，涉及了电流的磁效应；磁场的大小和方向不断变化产生
感应电流，涉及了电磁感应现象；感应电流在锅底产生热量，涉及了电流的热效应。
故答案为：（1）内能；（2）AC；（3）电流的磁效应；电流的热效应。
【点评】本题是一道材料分析题，考查学生阅读分析材料，总结有用信息的能力。
