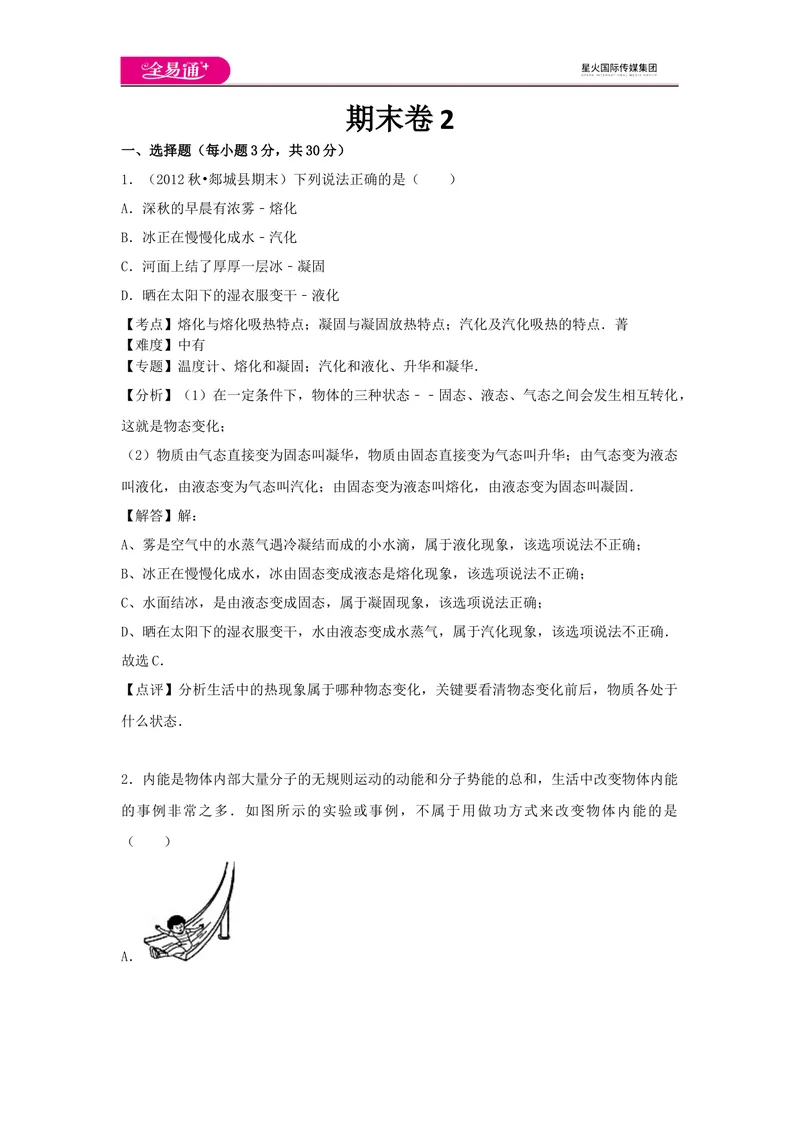

期末卷 2
一、选择题（每小题3分，共30分）
1．（2012秋•郯城县期末）下列说法正确的是（ ）
A．深秋的早晨有浓雾﹣熔化
B．冰正在慢慢化成水﹣汽化
C．河面上结了厚厚一层冰﹣凝固
D．晒在太阳下的湿衣服变干﹣液化
【考点】熔化与熔化吸热特点；凝固与凝固放热特点；汽化及汽化吸热的特点．菁
【难度】中有
【专题】温度计、熔化和凝固；汽化和液化、升华和凝华．
【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，
这就是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态
叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【解答】解：
A、雾是空气中的水蒸气遇冷凝结而成的小水滴，属于液化现象，该选项说法不正确；
B、冰正在慢慢化成水，冰由固态变成液态是熔化现象，该选项说法不正确；
C、水面结冰，是由液态变成固态，属于凝固现象，该选项说法正确；
D、晒在太阳下的湿衣服变干，水由液态变成水蒸气，属于汽化现象，该选项说法不正确．
故选C．
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于
什么状态．

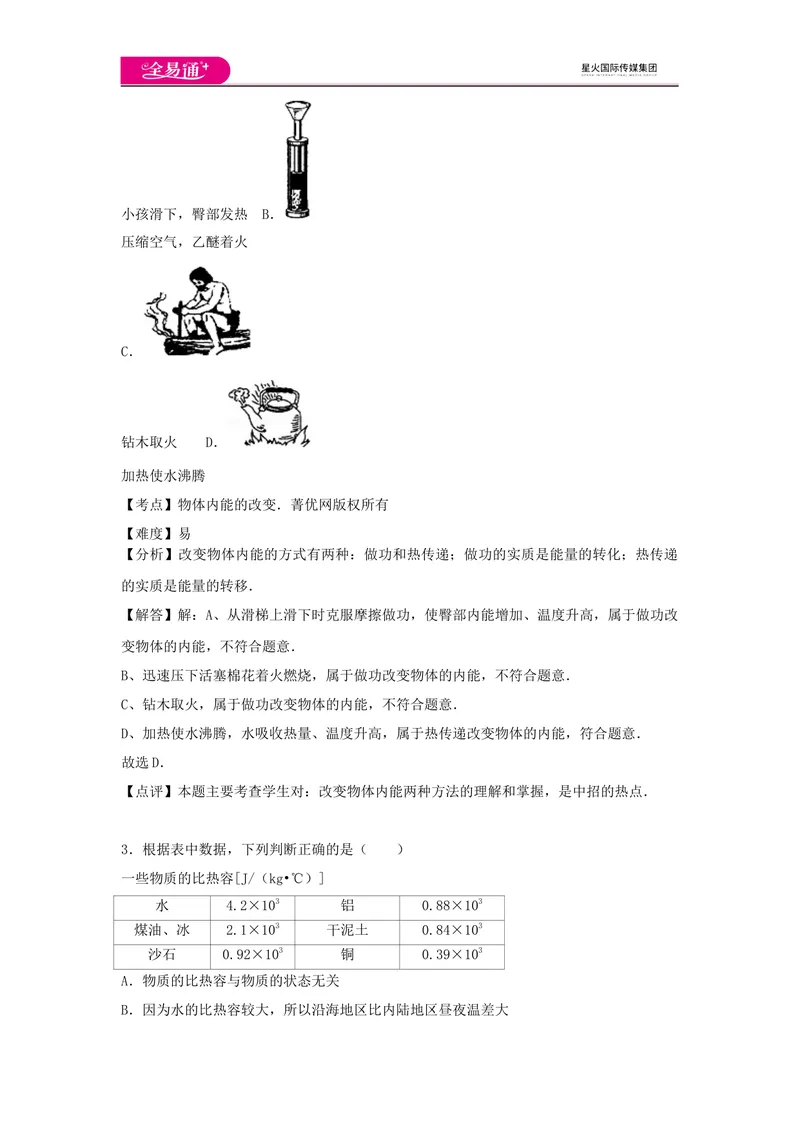

2．内能是物体内部大量分子的无规则运动的动能和分子势能的总和，生活中改变物体内能
的事例非常之多．如图所示的实验或事例，不属于用做功方式来改变物体内能的是
（ ）
A．小孩滑下，臀部发热 B．
压缩空气，乙醚着火
C．
钻木取火 D．
加热使水沸腾
【考点】物体内能的改变．菁优网版权所有
【难度】易
【分析】改变物体内能的方式有两种：做功和热传递；做功的实质是能量的转化；热传递
的实质是能量的转移．
【解答】解：A、从滑梯上滑下时克服摩擦做功，使臀部内能增加、温度升高，属于做功改
变物体的内能，不符合题意．
B、迅速压下活塞棉花着火燃烧，属于做功改变物体的内能，不符合题意．
C、钻木取火，属于做功改变物体的内能，不符合题意．
D、加热使水沸腾，水吸收热量、温度升高，属于热传递改变物体的内能，符合题意．
故选D．
【点评】本题主要考查学生对：改变物体内能两种方法的理解和掌握，是中招的热点．

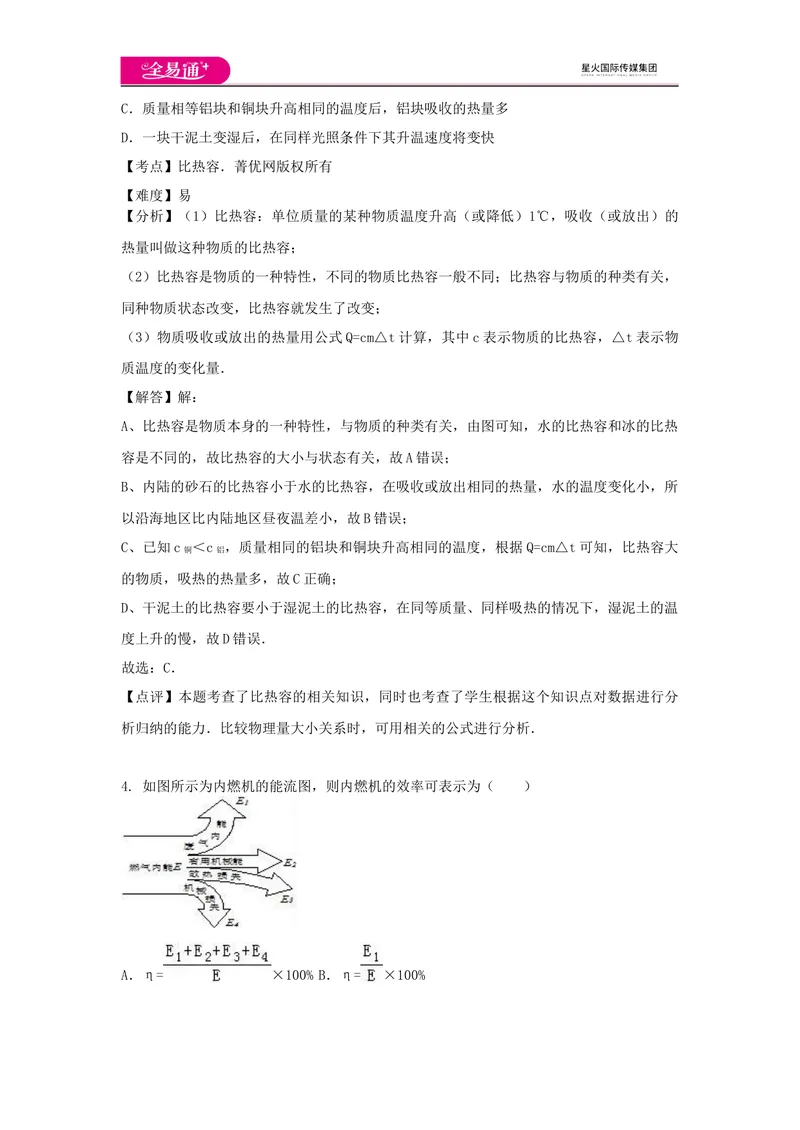

3．根据表中数据，下列判断正确的是（ ）
一些物质的比热容[J/（kg•℃）]
水 4.2×103 铝 0.88×103
煤油、冰 2.1×103 干泥土 0.84×103
沙石 0.92×103 铜 0.39×103
A．物质的比热容与物质的状态无关
B．因为水的比热容较大，所以沿海地区比内陆地区昼夜温差大C．质量相等铝块和铜块升高相同的温度后，铝块吸收的热量多
D．一块干泥土变湿后，在同样光照条件下其升温速度将变快
【考点】比热容．菁优网版权所有
【难度】易
【分析】（1）比热容：单位质量的某种物质温度升高（或降低）1℃，吸收（或放出）的
热量叫做这种物质的比热容；
（2）比热容是物质的一种特性，不同的物质比热容一般不同；比热容与物质的种类有关，
同种物质状态改变，比热容就发生了改变；
（3）物质吸收或放出的热量用公式Q=cm△t计算，其中c表示物质的比热容，△t表示物
质温度的变化量．
【解答】解：
A、比热容是物质本身的一种特性，与物质的种类有关，由图可知，水的比热容和冰的比热
容是不同的，故比热容的大小与状态有关，故A错误；
B、内陆的砂石的比热容小于水的比热容，在吸收或放出相同的热量，水的温度变化小，所
以沿海地区比内陆地区昼夜温差小，故B错误；
C、已知c ＜c ，质量相同的铝块和铜块升高相同的温度，根据Q=cm△t可知，比热容大
铜 铝
的物质，吸热的热量多，故C正确；
D、干泥土的比热容要小于湿泥土的比热容，在同等质量、同样吸热的情况下，湿泥土的温
度上升的慢，故D错误．
故选：C．
【点评】本题考查了比热容的相关知识，同时也考查了学生根据这个知识点对数据进行分
析归纳的能力．比较物理量大小关系时，可用相关的公式进行分析．
4. 如图所示为内燃机的能流图，则内燃机的效率可表示为（ ）
A．η= ×100% B．η= ×100%C．η= ×100% D．η= ×100%
【考点】热机的效率．
【难度】易
【分析】热机的机械效率是指有用功与燃料完全燃烧放出热量的比值．
【解答】解：由能流图可知：燃料完全燃烧放出的热量为E，有用机械能即有用功为E，
2
所以内燃机的效率可表示为η= ×100%= ×100%．
故选D．

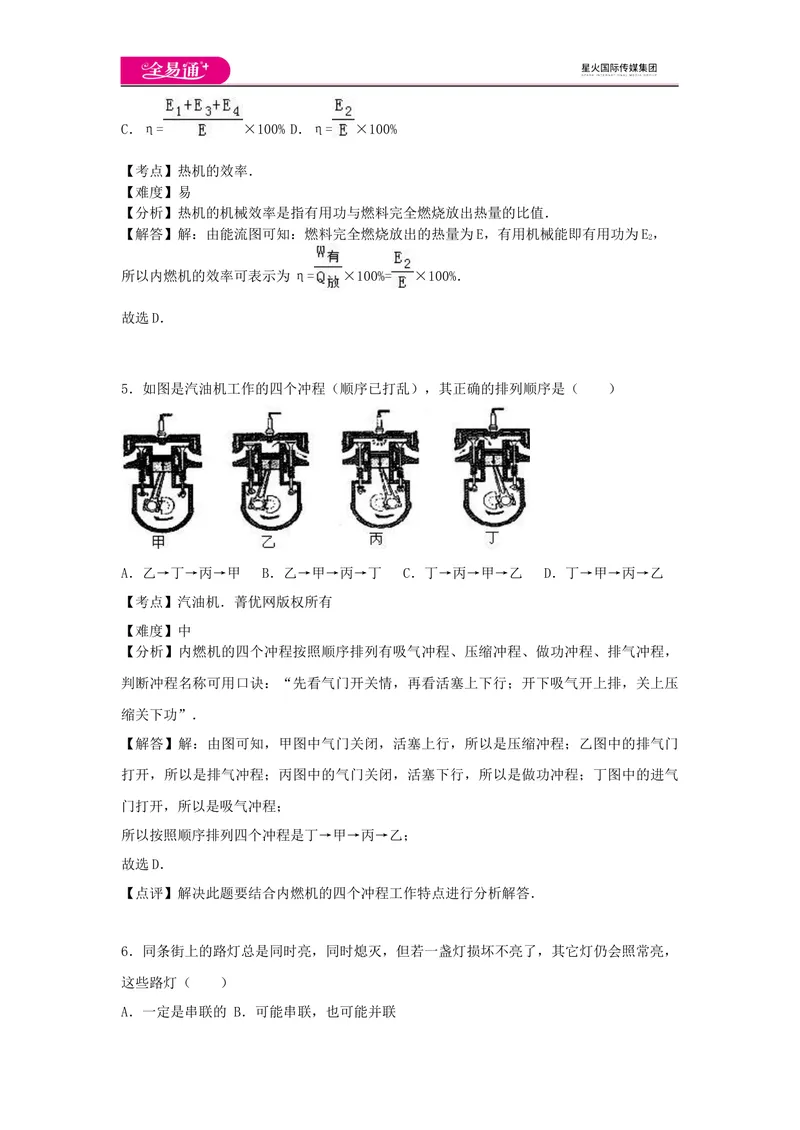

5．如图是汽油机工作的四个冲程（顺序已打乱），其正确的排列顺序是（ ）
A．乙→丁→丙→甲 B．乙→甲→丙→丁 C．丁→丙→甲→乙 D．丁→甲→丙→乙
【考点】汽油机．菁优网版权所有
【难度】中
【分析】内燃机的四个冲程按照顺序排列有吸气冲程、压缩冲程、做功冲程、排气冲程，
判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压
缩关下功”．
【解答】解：由图可知，甲图中气门关闭，活塞上行，所以是压缩冲程；乙图中的排气门
打开，所以是排气冲程；丙图中的气门关闭，活塞下行，所以是做功冲程；丁图中的进气
门打开，所以是吸气冲程；
所以按照顺序排列四个冲程是丁→甲→丙→乙；
故选D．
【点评】解决此题要结合内燃机的四个冲程工作特点进行分析解答．
6．同条街上的路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了，其它灯仍会照常亮，
这些路灯（ ）
A．一定是串联的 B．可能串联，也可能并联C．无法确定 D．一定是并联的
【考点】串联电路；并联电路．菁优网版权所有
【难度】中
【分析】串联电路各用电器器之间互相影响，并联电路中各用电器既可以独立工作，又互
不影响．
【解答】解：街上的路灯总是同时亮，同时熄灭，若一盏灯损坏不亮了，其它灯仍会照常
亮，由此可见路灯可以独立工作，互不影响，因此路灯之间是并联的．
故选D．
【点评】本题考查了串并联电路的判断，根据路灯能不能独立工作来判断它们的连接方式
是解题的关键．

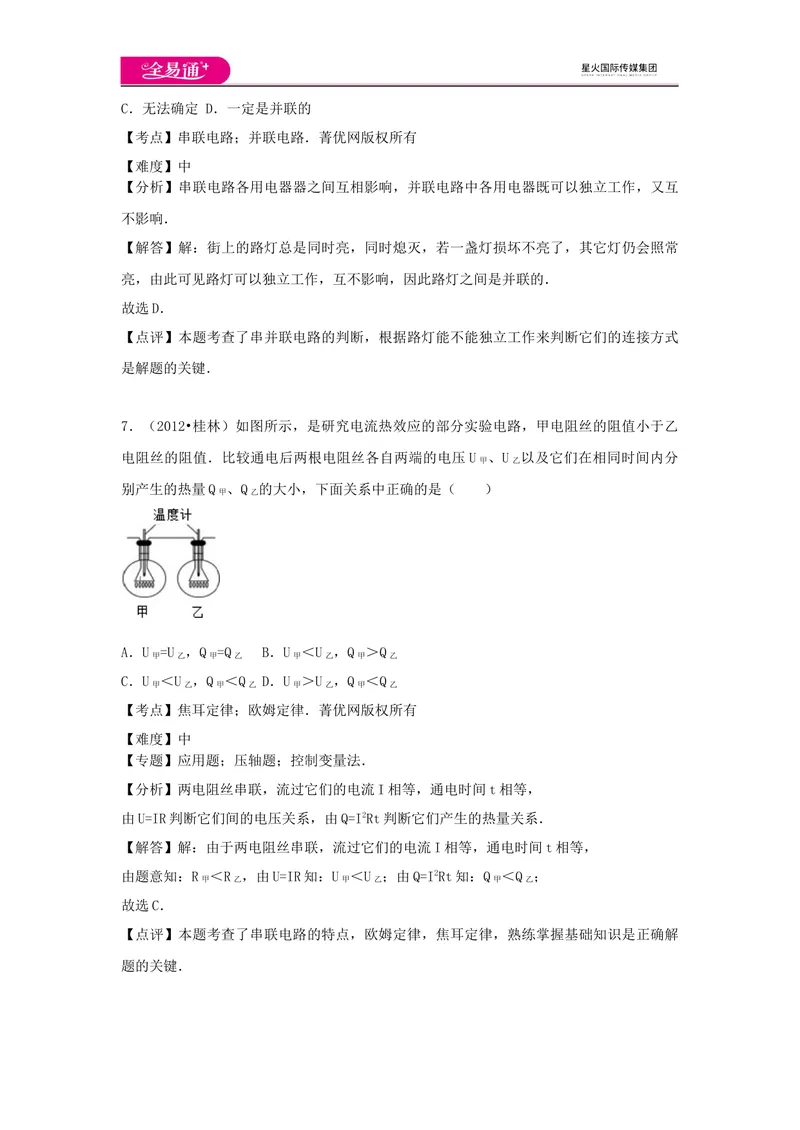

7．（2012•桂林）如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙
电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U 、U 以及它们在相同时间内分
甲 乙
别产生的热量Q 、Q 的大小，下面关系中正确的是（ ）
甲 乙
A．U =U ，Q =Q B．U ＜U ，Q ＞Q
甲 乙 甲 乙 甲 乙 甲 乙
C．U ＜U ，Q ＜Q D．U ＞U ，Q ＜Q
甲 乙 甲 乙 甲 乙 甲 乙
【考点】焦耳定律；欧姆定律．菁优网版权所有
【难度】中
【专题】应用题；压轴题；控制变量法．
【分析】两电阻丝串联，流过它们的电流I相等，通电时间t相等，
由U=IR判断它们间的电压关系，由Q=I2Rt判断它们产生的热量关系．
【解答】解：由于两电阻丝串联，流过它们的电流I相等，通电时间t相等，
由题意知：R ＜R ，由U=IR知：U ＜U ；由Q=I2Rt知：Q ＜Q ；
甲 乙 甲 乙 甲 乙
故选C．
【点评】本题考查了串联电路的特点，欧姆定律，焦耳定律，熟练掌握基础知识是正确解

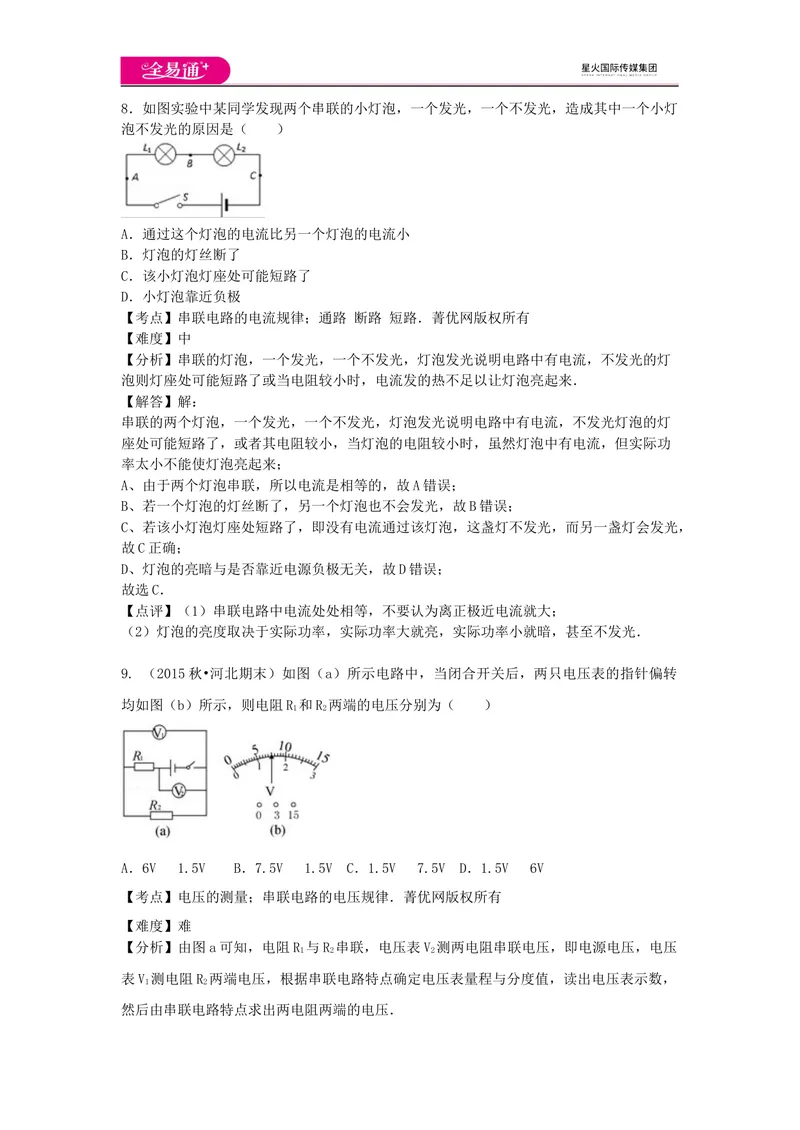

题的关键．8．如图实验中某同学发现两个串联的小灯泡，一个发光，一个不发光，造成其中一个小灯
泡不发光的原因是（ ）
A．通过这个灯泡的电流比另一个灯泡的电流小
B．灯泡的灯丝断了
C．该小灯泡灯座处可能短路了
D．小灯泡靠近负极
【考点】串联电路的电流规律；通路 断路 短路．菁优网版权所有
【难度】中
【分析】串联的灯泡，一个发光，一个不发光，灯泡发光说明电路中有电流，不发光的灯
泡则灯座处可能短路了或当电阻较小时，电流发的热不足以让灯泡亮起来．
【解答】解：
串联的两个灯泡，一个发光，一个不发光，灯泡发光说明电路中有电流，不发光灯泡的灯
座处可能短路了，或者其电阻较小，当灯泡的电阻较小时，虽然灯泡中有电流，但实际功
率太小不能使灯泡亮起来；
A、由于两个灯泡串联，所以电流是相等的，故A错误；
B、若一个灯泡的灯丝断了，另一个灯泡也不会发光，故B错误；
C、若该小灯泡灯座处短路了，即没有电流通过该灯泡，这盏灯不发光，而另一盏灯会发光，
故C正确；
D、灯泡的亮暗与是否靠近电源负极无关，故D错误；
故选C．
【点评】（1）串联电路中电流处处相等，不要认为离正极近电流就大；
（2）灯泡的亮度取决于实际功率，实际功率大就亮，实际功率小就暗，甚至不发光．
9. （2015秋•河北期末）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转
均如图（b）所示，则电阻R 和R 两端的电压分别为（ ）
1 2
A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V
【考点】电压的测量；串联电路的电压规律．菁优网版权所有
【难度】难
【分析】由图a可知，电阻R 与R 串联，电压表V 测两电阻串联电压，即电源电压，电压
1 2 2
表V 测电阻R 两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，
1 2
然后由串联电路特点求出两电阻两端的电压．【解答】解：（1）由电路图可知，电压表V 示数应大于电压表V 示数，而两电压表指针
2 1
位置相同，则电压表V 量程是0～15V，分度值是0.5V，电压表示数U =7.5V；电压表V 量
2 V1 1
程是0～3V，分度值是0.1V，电压表示数U =1.5V；
V2
（2）电阻R 的电压U=U =1.5V，电阻R 的电压U=U ﹣U=7.5V﹣1.5V=6V；
2 2 V1 1 1 V2 2
故选A．
【点评】本题考查了求出电阻两端的电压，分析清楚电路结构、掌握电压表的读数方法是
正确解题的关键，本题的难点是确定两个电压表的量程．

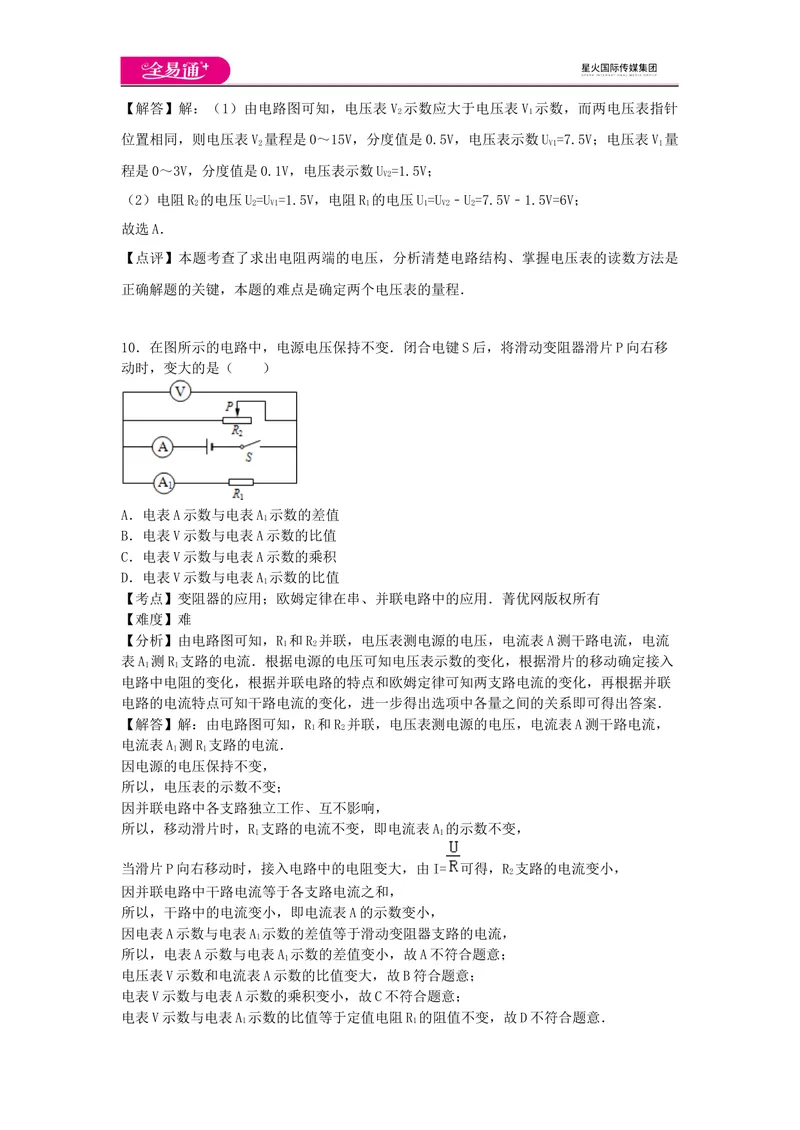

10．在图所示的电路中，电源电压保持不变．闭合电键S后，将滑动变阻器滑片P向右移
动时，变大的是（ ）
A．电表A示数与电表A 示数的差值
1
B．电表V示数与电表A示数的比值
C．电表V示数与电表A示数的乘积
D．电表V示数与电表A 示数的比值
1
【考点】变阻器的应用；欧姆定律在串、并联电路中的应用．菁优网版权所有
【难度】难
【分析】由电路图可知，R 和R 并联，电压表测电源的电压，电流表A测干路电流，电流
1 2
表A 测R 支路的电流．根据电源的电压可知电压表示数的变化，根据滑片的移动确定接入
1 1
电路中电阻的变化，根据并联电路的特点和欧姆定律可知两支路电流的变化，再根据并联
电路的电流特点可知干路电流的变化，进一步得出选项中各量之间的关系即可得出答案．
【解答】解：由电路图可知，R 和R 并联，电压表测电源的电压，电流表A测干路电流，
1 2
电流表A 测R 支路的电流．
1 1
因电源的电压保持不变，
所以，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，
所以，移动滑片时，R 支路的电流不变，即电流表A 的示数不变，
1 1
当滑片P向右移动时，接入电路中的电阻变大，由I= 可得，R 支路的电流变小，
2
因并联电路中干路电流等于各支路电流之和，
所以，干路中的电流变小，即电流表A的示数变小，
因电表A示数与电表A 示数的差值等于滑动变阻器支路的电流，
1
所以，电表A示数与电表A 示数的差值变小，故A不符合题意；
1
电压表V示数和电流表A示数的比值变大，故B符合题意；
电表V示数与电表A示数的乘积变小，故C不符合题意；
电表V示数与电表A 示数的比值等于定值电阻R 的阻值不变，故D不符合题意．
1 1故选B．
【点评】本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的
连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键．
二、填空题（每空2分，共30分）

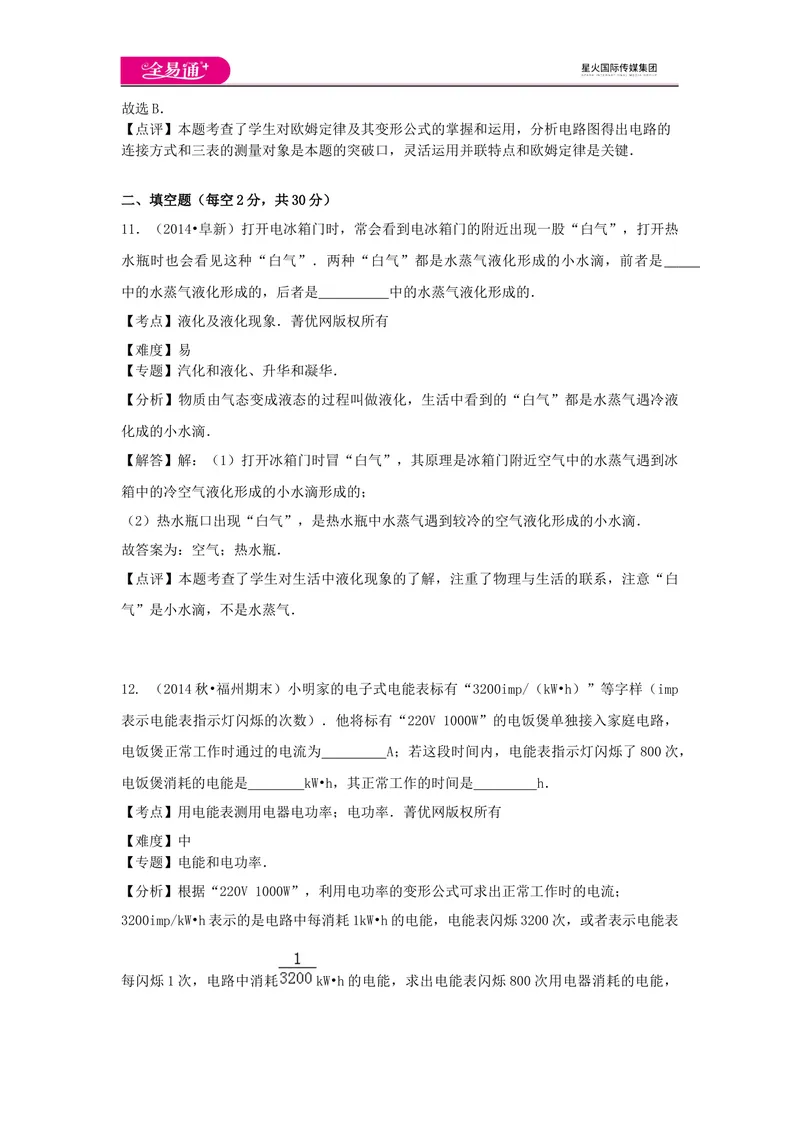

11．（2014•阜新）打开电冰箱门时，常会看到电冰箱门的附近出现一股“白气”，打开热
水瓶时也会看见这种“白气”．两种“白气”都是水蒸气液化形成的小水滴，前者是
中的水蒸气液化形成的，后者是 中的水蒸气液化形成的．
【考点】液化及液化现象．菁优网版权所有
【难度】易
【专题】汽化和液化、升华和凝华．
【分析】物质由气态变成液态的过程叫做液化，生活中看到的“白气”都是水蒸气遇冷液
化成的小水滴．
【解答】解：（1）打开冰箱门时冒“白气”，其原理是冰箱门附近空气中的水蒸气遇到冰
箱中的冷空气液化形成的小水滴形成的；
（2）热水瓶口出现“白气”，是热水瓶中水蒸气遇到较冷的空气液化形成的小水滴．
故答案为：空气；热水瓶．
【点评】本题考查了学生对生活中液化现象的了解，注重了物理与生活的联系，注意“白
气”是小水滴，不是水蒸气．
12. （2014秋•福州期末）小明家的电子式电能表标有“3200imp/（kW•h）”等字样（imp
表示电能表指示灯闪烁的次数）．他将标有“220V 1000W”的电饭煲单独接入家庭电路，
电饭煲正常工作时通过的电流为 A；若这段时间内，电能表指示灯闪烁了800次，
电饭煲消耗的电能是 kW•h，其正常工作的时间是 h．
【考点】用电能表测用电器电功率；电功率．菁优网版权所有
【难度】中
【专题】电能和电功率．
【分析】根据“220V 1000W”，利用电功率的变形公式可求出正常工作时的电流；
3200imp/kW•h表示的是电路中每消耗1kW•h的电能，电能表闪烁3200次，或者表示电能表
每闪烁1次，电路中消耗 kW•h的电能，求出电能表闪烁800次用电器消耗的电能，然后根据用电器的功率，通过公式t= 计算工作时间．
【解答】解：由公式P=UI可知，电饭煲正常工作时通过的电流为：
I= = ≈4.55A；
3200imp/kW•h表示电能表每闪烁1次，电路中消耗 kW•h的电能，所以电能表闪烁
800次用电器消耗的电能：W=800× kW•h=0.25kW•h．
由公式P= 可得，其正常工作的时间：
t= = =0.25h．
故答案为；4.55；0.25；0.25．
【点评】本题考查了电能表的参数的理解、电能的求法、电功率的计算等．注意题目中的
单位的换算．

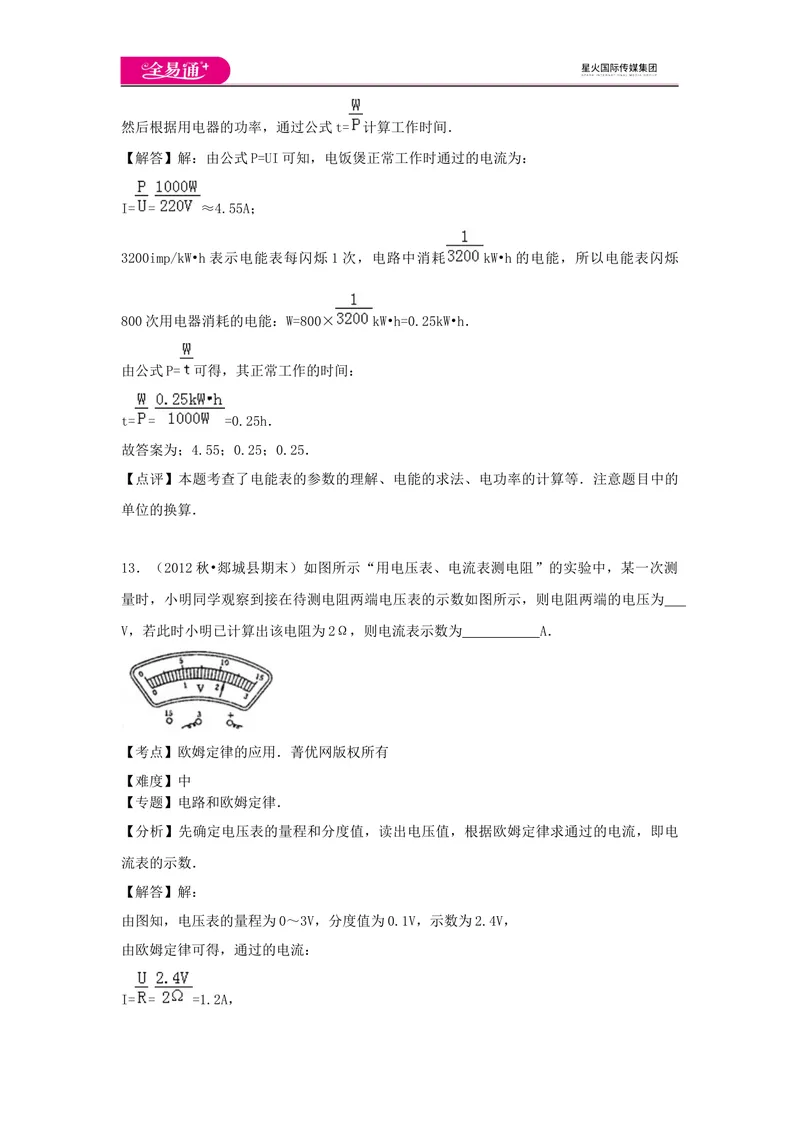

13．（2012秋•郯城县期末）如图所示“用电压表、电流表测电阻”的实验中，某一次测
量时，小明同学观察到接在待测电阻两端电压表的示数如图所示，则电阻两端的电压为
V，若此时小明已计算出该电阻为2Ω，则电流表示数为 A．
【考点】欧姆定律的应用．菁优网版权所有
【难度】中
【专题】电路和欧姆定律．
【分析】先确定电压表的量程和分度值，读出电压值，根据欧姆定律求通过的电流，即电
流表的示数．
【解答】解：
由图知，电压表的量程为0～3V，分度值为0.1V，示数为2.4V，
由欧姆定律可得，通过的电流：
I= = =1.2A，电流表示数为1.2A．
故答案为：2.4；1.2．
【点评】此题是“用电压表和电流表测电阻”的实验，考查了电压表的读数及欧姆定律的
应用，是电学实验中的基础．

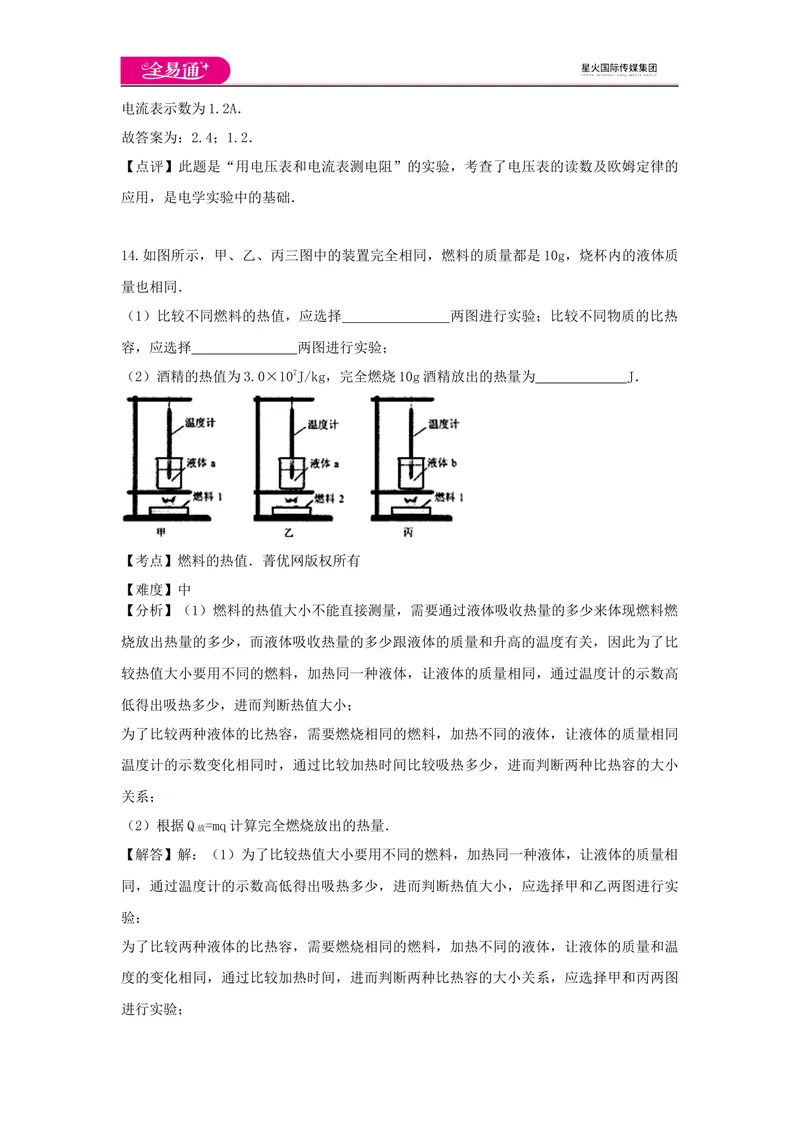

14.如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质
量也相同．
（1）比较不同燃料的热值，应选择 两图进行实验；比较不同物质的比热
容，应选择 两图进行实验；
（2）酒精的热值为3.0×107J/kg，完全燃烧10g酒精放出的热量为 J．
【考点】燃料的热值．菁优网版权所有
【难度】中
【分析】（1）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃
烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比
较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高
低得出吸热多少，进而判断热值大小；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量相同
温度计的示数变化相同时，通过比较加热时间比较吸热多少，进而判断两种比热容的大小
关系；
（2）根据Q =mq计算完全燃烧放出的热量．
放
【解答】解：（1）为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相
同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实
验；
为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温
度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图
进行实验；（2）完全燃烧10g酒精放出的热量：Q =mq=10×10﹣3kg×3.0×107J/kg=3×105J．
放
故答案为：（1）甲、乙；甲、丙；（2）3.0×105．
【点评】本题考查了学生对热值概念、比热容概念的了解与掌握，分析时利用好控制变量
法是解决本题的关键，考查了放热公式的应用，在代入数据时，注意质量单位的换算．
15．（2016•西宁）如图甲所示电路，电源电压不变．闭合开关后，滑片 P由b端滑到a端，
电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V，定
值电阻R的阻值是 Ω，滑动变阻器的最大阻值为 Ω．
【考点】串联电路的电压规律；欧姆定律在串、并联电路中的应用．菁优网版权所有
【难度】难
【专题】应用题；电路和欧姆定律．
【分析】由电路图可知，R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中
的电流．
（1）当滑片在a端时，电路为R的简单电路，此时电路中的电流最大，电压表的示数就是
电源电压，由图乙读出对应的电流和电压，根据欧姆定律求出定值电阻R阻值；
（2）当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压
表的示数最小，根据图象读出电表示数，根据串联电路的电压特点求出变阻器两端的电压
利用欧姆定律求出滑动变阻器的最大阻值．
【解答】解：（1）当滑片在a端时，电路为R的简单电路，电压表的示数最大，电流表的
示数最大，
由图象可知，电源的电压U=9V，电路中的电流I=1.5A，
由I= 可知，电阻R的阻值：
R= = =6Ω；
（2）当滑片位于b端时，R与滑动变阻器的最大阻值串联，此时电路中的电流最小，电压
表的示数最小，
由图象可知，R两端的电压U=3V，电路中的最小电流I′=0.5A，
R因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U =U﹣U=9V﹣3V=6V，
滑 R
滑动变阻器的最大阻值：
R = = =12Ω．
滑
故答案为：9；6；12．
【点评】本题结合图象考查了串联电路的特点和欧姆定律的应用，关键是明白滑片移动过
程中电路的变化情况，应用图象解决问题，这是以后学习的重点．
16.（2014秋•福州期末）如图所示电路，电源电压6V保持不变．若在甲、乙两处分别接
入电压表，闭合开关S，甲、乙两表读数之比为1：2；断开开关，在甲、乙两处分别接入
电流表，乙处电流表示数为0.3A，则干路电流为 A，R 消耗电功率 W．
2
【考点】电功率；欧姆定律在串、并联电路中的应用．菁优网版权所有
【难度】难
【专题】电路和欧姆定律；电能和电功率．
【分析】（1）若甲、乙两处分别接入电压表时，两电阻串联在电路中，甲表测的是R 两
1
端的电压，乙表测的是R 两端的电压，根据欧姆定律求出两电阻阻值之比；
2
（2）若甲、乙两处分别接入电流表时，两电阻并联在电路中，甲表测的是通过R 的电流，
2
乙表测的是通过R 的电流，A测干路电流，根据并联电路的电压特点和欧姆定律求出两支
1
路电流之比，进一步求出甲电流表的示数，求出丙电流表的示数，最后根据P=UI求出R 消
2
耗的电功率．
【解答】解：当甲、乙两处分别接入电压表时，两电阻串联在电路中，甲表测的是 R 两端
1
的电压，乙表测的是R 两端的电压，
2
因为串联电路中各处的电流相等，U：U=1：2，
1 2
根据欧姆定律可得： = = = ；
若甲、乙两处分别接入电流表时，两电阻并联在电路中，甲表测的是通过 R 的电流，乙表
2测的是通过R 的电流，A测干路电流，此时两电阻两端的电压相等，
1
R：R=1：2，
1 2
所以 = = = ，
因为I =0.3A，
乙
所以I =0.15A，
甲
则电流表A的示数为I=I +I =0.15A+0.3A=0.45A；
甲 乙
R 消耗的电功率为P=UI =6V×0.15A=0.9W．
2 甲
故答案为：0.45； 0.9．
【点评】本题考查了串联电路和并联电路中电流和电压的关系，以及欧姆定律和电功率的
计算，关键是甲、乙是电流表或电压表时电路串并联的辨别．
三、作图题（每小题4分，共8分）
17．在右图电路中，填入电流表或电压表的符号，闭合电键S后，两灯泡并联且均能正常
发光．
【考点】电流的测量；电压的测量．
【难度】易
【分析】（1）填入电流表或电压表的符号的依据是：电流表与被测电路串联，电压表与被
测电路并联；
（2）要使两灯并联，就要使两灯分别在一个支路，这就要求电流从电源出来要分叉，分别
通过两个灯泡．
【解答】解：由图可知，电流从正极出来若上边的电表是电压表，则灯L 就在干路了，两
1
灯组不成并联电路，所以上边的电表是电流表；若右边的电表是电流表，则电路是短路，
所以只能是电压表；中间的电表就在干路上了，所以中间的电表是电流表．如图：
这样，两灯并联，电流表A 测干路中电流，A 测L 电流，电压表测电源电压．
1 2 2
18．根据如图实物连线图，在方框内画出对应的电路图．【考点】电路图和实物图互化．
【难度】中
【分析】首先对电路进行分析，明确灯泡的连接关系及开关的控制作用，然后根据灯泡连
接关系及开关位置画出电路图．
【解答】解：由实物图知：电流从电源正极出发，经开关S，分为两支：一支经灯泡L；
2
另一支经灯泡L；然后共同回到负极．所以两只灯泡并联，开关S在干路，控制两只灯泡；
1
电路图设计如下：
四、实验题（每小题6分，共12分）
19．为了比较酒精和碎纸的热值大小，小明选择了两套完全相同的实验装置如图所示，先
将燃烧皿内装了质量相同的酒精和碎纸片，再分别同时给质量和初温相同的水加热，最后
比较相同时间内水升高的温度．为正确完成实验，请你解答下列问题：
（1）实验装置的组装顺序应该是 （选填“由上到下”或“由下到上”）；
此实验是通过比较 的变化，来比较燃料热值的大小．
（2）在题干叙述的操作过程中存在的主要错误是 ，按正确的操
作，除了图示装置还需要的一个测量器材是 ．
（3）即使按照正确方法进行实验后，也只能比较两种燃料热值的大小，而不能计算出准确
的热值，这是因为 （只写一种原因即可）．
【考点】燃料的热值．菁优网版权所有
【难度】中
【分析】（1）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度
计的使用规则固定好其位置；燃料的热值大小不能直接测量，需要通过液体吸收热量的多
少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过
温度计的示数高低得出吸热多少，进而判断热值大小．
（2）比较燃料燃烧值的大小，应控制燃烧燃料的质量相等；让相同质量的燃料完全燃烧，
根据水升高的温度比较热值的热值大小；实验要控制燃料的质量，需要用天平测燃料的质
量；
（3）燃料燃烧产生的热量不能完全被水吸收、存在热损失，所以直接计算得出的热值比实
际值要小．
【解答】解：（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度
计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节
温度计的高度，因此必须按照自下而上的顺序进行；
为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的
示数高低得出吸热多少，进而判断热值大小；燃料完全燃烧放出的热量的多少，是通过温
度计示数的变化来反映；
（2）实验应燃烧相等质量的酒精与纸，比较水升高的温度，然后比较酒精与纸的热值大小，
而不是用酒精与纸对水加热，比较相同时间内水升高的温度比较酒精与纸的热值大小；实
验需要用天平测酒精、纸、水的质量；
（3）由于燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q 大于
放
Q ，依此计算出燃料的热值比实际要偏小些．
吸
故答案为：
（1）自下到上；温度计示数的变化；
（2）比较相同时间内水升高的温度；天平；
（3）燃料燃烧放出的热会散失到空气中．
【点评】本题是一道关于热值的实验探究题，知道热值的意义；会用控制变量法和转换法
设计探究实验是本题的解题关键．
20．在学习“伏安法测电阻”的实验中，老师将同学们分成两组，一组测量定值电阻的阻
值；另一组测量小灯泡的电阻：（1）小红小组测量的是定值电阻的阻值，他们连接的部分电路如图甲所示，请你用笔画线
代替导线将实物电路连接完整．要求：导线不能交叉，且滑片 P向右移动时，电流表示数
变大．
（2）小红小组在某次测量时，电流表和电压表示数如图乙所示，则此时测得的待测电阻的
阻值为 Ω．
（3）小聪小组测量的是小灯泡的电阻值，她们测得的数据如下表格，并绘出 U﹣I图象如
图丙的A所示．然后小红小组根据表格中的数据求出了小灯泡电阻的平均值，她们的这种
做法合理吗？为什么？ ．
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
平均电 8.1
阻/Ω
（4）小明小组同学用与小聪小明相同的器材和电路图也做这实验时，由于接线错误，根据
测量的数据绘出U﹣I图象如图图丙的B所示，你认为错误的原因可能是 电压表接在了滑
动变阻器两端 ．
【考点】伏安法测电阻．菁优网版权所有
【难度】难
【分析】（1）将滑动变阻器串联在电路中，要接一上一下，根据要求选择下面接线柱；将
电压表与电阻并联，根据电源电压确定电压表的量程，电流表可选大量程；
（2）根据电表的量程和分度值读出电表的示数，利用欧姆定律求出待测电阻的阻值；
（3）影响电阻的因素有：导体的温度、长度、横截面积和材料等，而小灯泡两端的电压不同，小灯泡灯丝的温度会不同，因此电阻也不同；
（4）电压表并联在灯泡两端时，随着电流的增大，灯泡两端的电压增大，根据串联电路电
压的特点，变阻器两端的电压会随之减小．
【解答】解：
（1）将电压表与电阻并联，电源由两节干电池组成，所以电压表可选择 0～3V量程；电流
表可以先选择大量程（经试触后选择合适的）；
滑动变阻器串联在电路中，滑片向右移动时，电流表示数变大，滑动变阻器连入电路的阻
值变小，所以下面应接右边的接线柱，如图所示：
（2）电压表测量程为0～3V，分度值为0.1V，电压表的示数为2.4V；
电流表的量程为0～0.6A，分度值为0.02A，电流表的示数为0.24A，
待测电阻的阻值R= = =10Ω；
（3）她们的这种做法不合理．因为灯丝的电阻与温度有关，而灯泡两端的电压越大，灯丝
的温度越高，因此小灯泡在不同电压下工作时，小灯泡的灯丝温度不同，电阻也不相同，
所以不能求灯丝电阻的平均值；
（4）丙图中的B图象，随着电流的增大，电压减小，正好与A图象相反，符合滑动变阻器
两端电压的变化规律，因此错误的原因可能是电压表接在了滑动变阻器两端．
故答案为：
（1）如图所示；
（2）10；
（3）不合理；灯丝的电阻受温度影响，并非一个定值；
（4）电压表接在了滑动变阻器两端．
【点评】本题考查了伏安法测电阻实验中滑动变阻器使用、电路故障原因与现象的对应关
系、影响电阻的因素等知识点，涉及知识点多，综合性强．其中，分析电路故障、从图象
变化规律得到电阻变化规律是此题的难点．
五、计算题（每小题10分，共20分）21．每到夏收季节，大量农作物秸秆在田间被随意焚烧，这不仅造成资源浪费、环境污染
而且极易引发火灾等．为解决这一问题，现已研制出利用秸秆生产的节能环保型燃料﹣﹣
秆浆煤．若燃烧秆浆煤（热值为2.4×107J/kg），使50kg、20℃的水温度升高到80℃．求：
（1）水的内能增加了多少（水的比热容为4.2×103J/（kg•℃））
（2）如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤．
【考点】燃料的热值；热量的计算．菁优网版权所有
【难度】中
【分析】（1）根据Q=Cm△t可计算水需要吸收的热量，即水增加的内能；
（2）根据效率公式计算出秆浆煤燃烧放出的热量，再根据 Q=mq可计算需要完全燃烧多少
千克秆浆煤．
【解答】解：（1）Q=cm△t=4.2×103J/（kg•℃）×50kg×（80℃﹣20℃）=1.26×107J；
（2）由η= 得：
秆浆煤放出的热量：
Q = = =4.2×107J，
放
由Q =mq得需要秆浆煤的质量：
放
m′= = =1.75㎏．
答：（1）水的内能增加了1.26×107J；
（2）需要完全燃烧1.75千克秆浆煤．
【点评】本题考查学生对燃料燃烧放出热量公式和热传递过程中吸热公式的综合运用．
22．（2014秋•惠安县期末）如图所示为某款全自动豆浆机及其铭牌，其主要结构：中间
部位是一个电动机带动的刀头，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电
热管，负责对液体加热煮沸．下表是这个豆浆机的主要技术参数，请解答下列问题：
型号 SYL﹣
624
额定电压 220V
额定频率 50HZ
电机功率 110W
加热功率 880W容量 1000mL
（1）电热管正常工作时的电流；
（2）电热管正常工作时的电阻值；
（3）在一次豆浆机工作的时候，小明将家里的其他用电器都关闭，观察到豆浆机的电热管
工作时，家里标有“1200R/kW•h“字样的电能表转盘1min内转过20转．此时电路的实际
电压是多大？
【考点】欧姆定律在串、并联电路中的应用；电功率．菁优网版权所有
【难度】难
【专题】电路和欧姆定律；电功率．
【分析】（1）由表中数据求出电热管额定功率与额定电压，然后由 P=UI求出电热管正常
工作时的电流．
（2）由欧姆定律可以求出电热管的电阻．
（3）根据电能表转过的圈数求出加热管消耗的电能，然后应用电功率公式求出实际电压．
【解答】解：（1）由P=UI可知，电加热管正常工作时的电流：
I= = =4A；
（2）由I= 可知，电加热管的电阻：
R= = =55Ω；
（3）电加热管消耗的电能：
W= = kW•h=6×104J，
实际功率：
P = = =1000W，
实际由P= 可知，实际电压：
U = = ≈234.52V；
实际
答：（1）电热管正常工作时的电流是4A；
（2）电热管正常工作时的电阻值为55欧姆；
（3）此时电路的实际电压是234.52V．
【点评】本题考查了求电流、电阻与实际电压问题，求出电热管的功率，应用电功率公式
欧姆定律即可正确解题．
