第十四章卷 3
一、选择题（每小题3分，共30分）

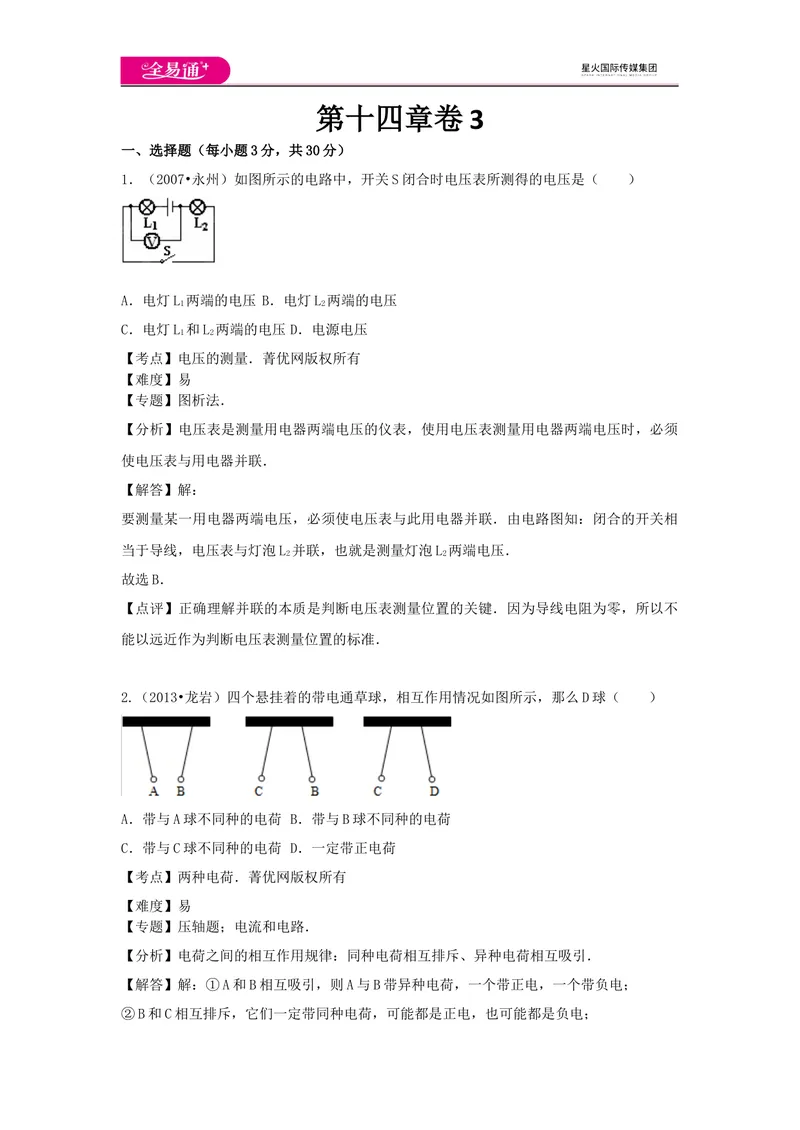

1．（2007•永州）如图所示的电路中，开关S闭合时电压表所测得的电压是（ ）
A．电灯L 两端的电压 B．电灯L 两端的电压
1 2
C．电灯L 和L 两端的电压 D．电源电压
1 2
【考点】电压的测量．菁优网版权所有
【难度】易
【专题】图析法．
【分析】电压表是测量用电器两端电压的仪表，使用电压表测量用电器两端电压时，必须
使电压表与用电器并联．
【解答】解：
要测量某一用电器两端电压，必须使电压表与此用电器并联．由电路图知：闭合的开关相
当于导线，电压表与灯泡L 并联，也就是测量灯泡L 两端电压．
2 2
故选B．
【点评】正确理解并联的本质是判断电压表测量位置的关键．因为导线电阻为零，所以不
能以远近作为判断电压表测量位置的标准．
2.（2013•龙岩）四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（ ）
A．带与A球不同种的电荷 B．带与B球不同种的电荷
C．带与C球不同种的电荷 D．一定带正电荷
【考点】两种电荷．菁优网版权所有
【难度】易
【专题】压轴题；电流和电路．
【分析】电荷之间的相互作用规律：同种电荷相互排斥、异种电荷相互吸引．
【解答】解：①A和B相互吸引，则A与B带异种电荷，一个带正电，一个带负电；
②B和C相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电；③C和D相互排斥，它们一定带同种电荷，可能都是正电，也可能都是负电．
综上分析可知：BCD三个小球带同种电荷，A带另一种电荷．
故选A．
【点评】解决此类题目注意以下两点：
（1）同种电荷相互排斥，异种电荷相互吸引；
（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体．

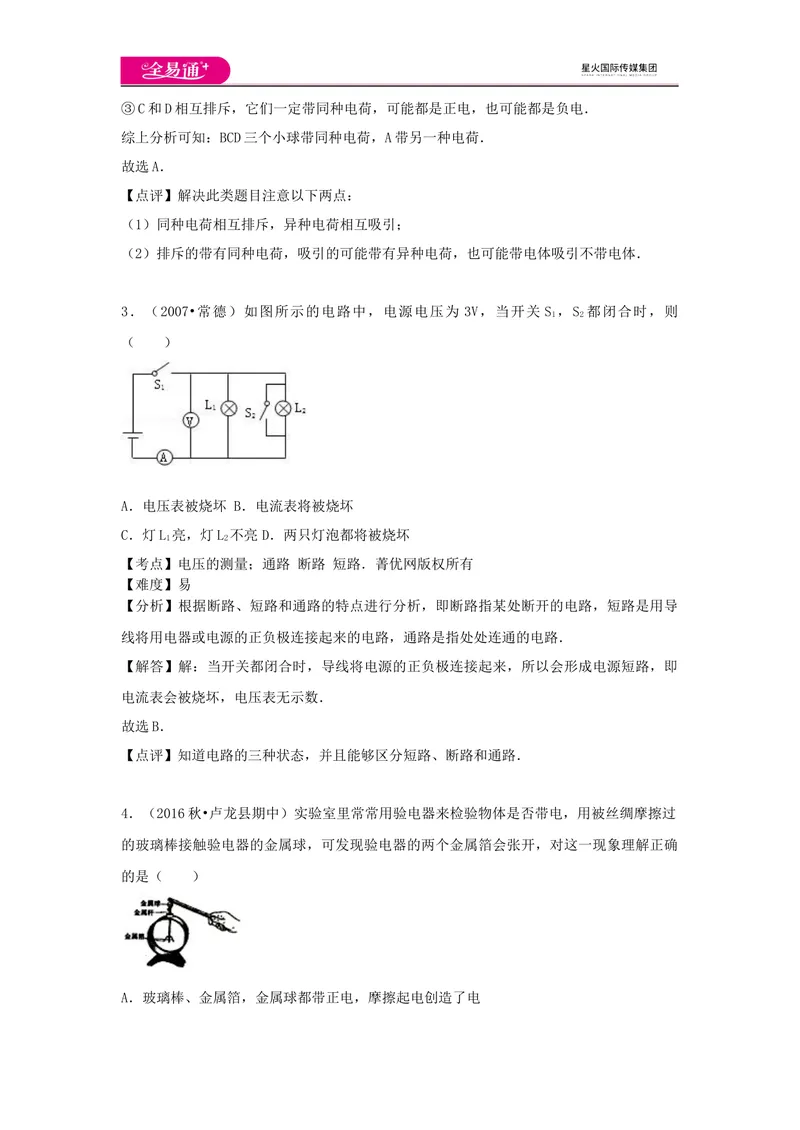

3．（2007•常德）如图所示的电路中，电源电压为 3V，当开关 S ，S 都闭合时，则
1 2
（ ）
A．电压表被烧坏 B．电流表将被烧坏
C．灯L 亮，灯L 不亮 D．两只灯泡都将被烧坏
1 2
【考点】电压的测量；通路 断路 短路．菁优网版权所有
【难度】易
【分析】根据断路、短路和通路的特点进行分析，即断路指某处断开的电路，短路是用导
线将用电器或电源的正负极连接起来的电路，通路是指处处连通的电路．
【解答】解：当开关都闭合时，导线将电源的正负极连接起来，所以会形成电源短路，即
电流表会被烧坏，电压表无示数．
故选B．
【点评】知道电路的三种状态，并且能够区分短路、断路和通路．

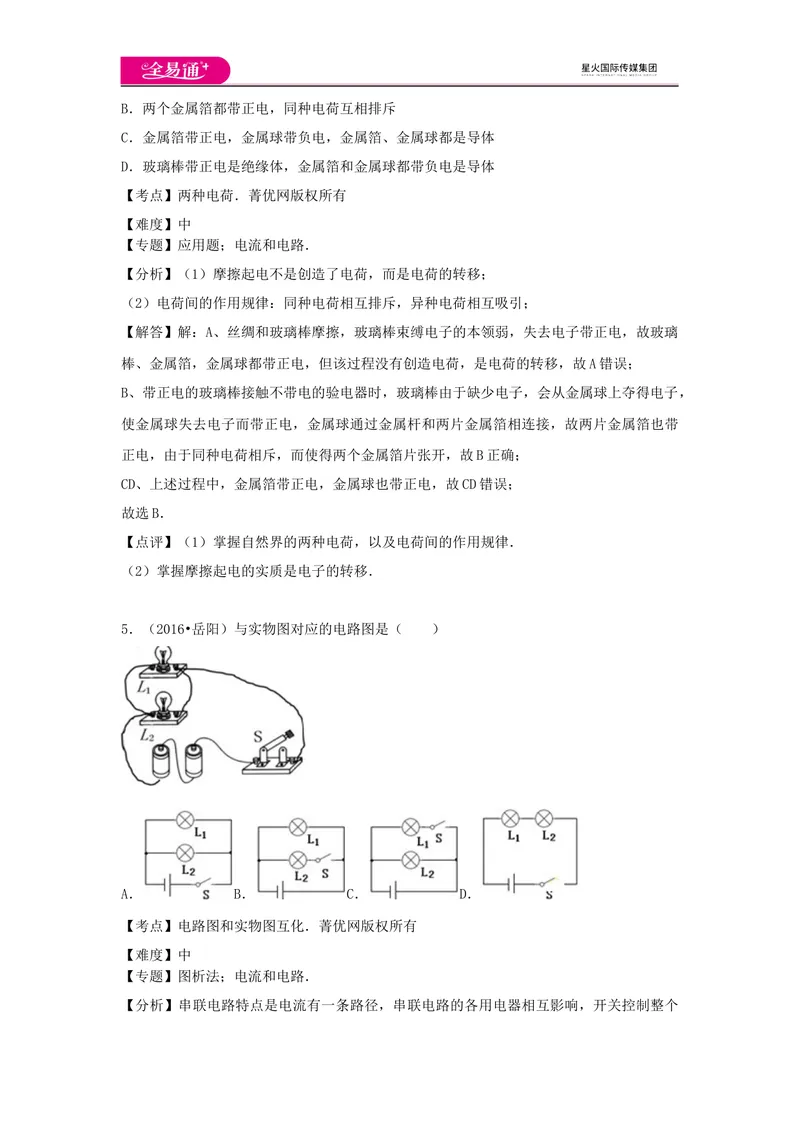

4．（2016秋•卢龙县期中）实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过
的玻璃棒接触验电器的金属球，可发现验电器的两个金属箔会张开，对这一现象理解正确
的是（ ）
A．玻璃棒、金属箔，金属球都带正电，摩擦起电创造了电B．两个金属箔都带正电，同种电荷互相排斥
C．金属箔带正电，金属球带负电，金属箔、金属球都是导体
D．玻璃棒带正电是绝缘体，金属箔和金属球都带负电是导体
【考点】两种电荷．菁优网版权所有
【难度】中
【专题】应用题；电流和电路．
【分析】（1）摩擦起电不是创造了电荷，而是电荷的转移；
（2）电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引；
【解答】解：A、丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电，故玻璃
棒、金属箔，金属球都带正电，但该过程没有创造电荷，是电荷的转移，故A错误；
B、带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，
使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带
正电，由于同种电荷相斥，而使得两个金属箔片张开，故B正确；
CD、上述过程中，金属箔带正电，金属球也带正电，故CD错误；
故选B．
【点评】（1）掌握自然界的两种电荷，以及电荷间的作用规律．
（2）掌握摩擦起电的实质是电子的转移．

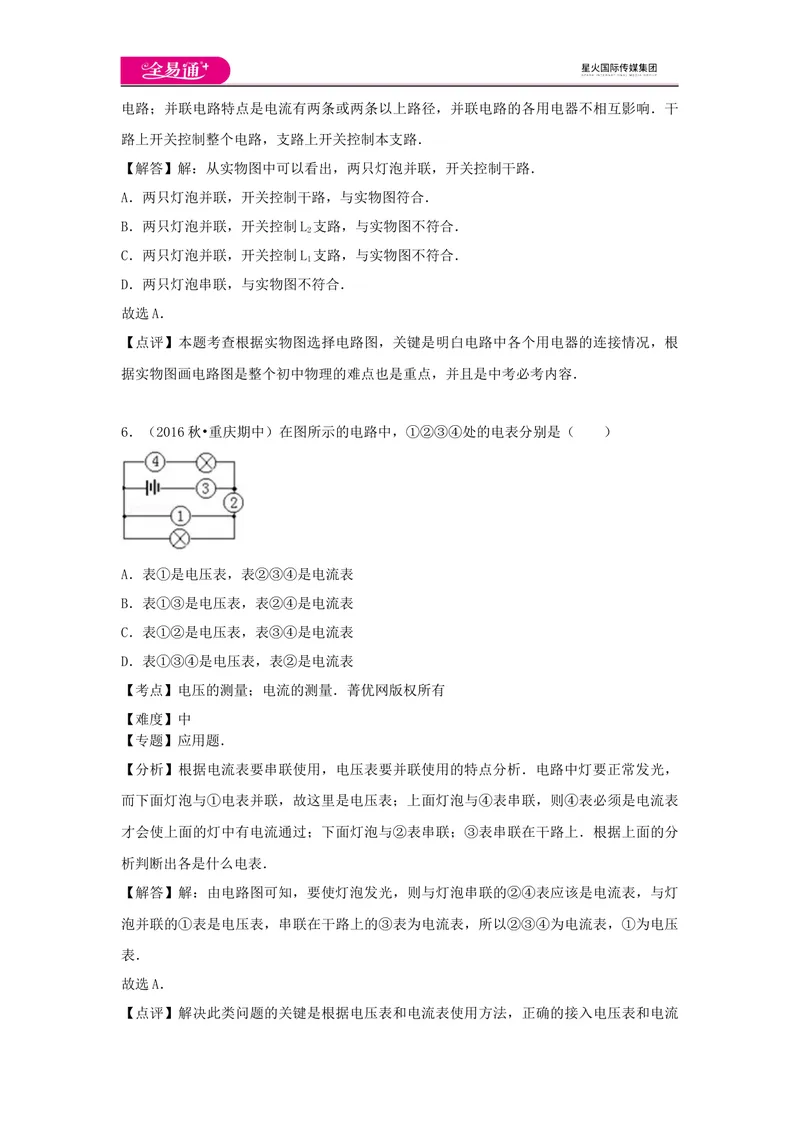

5．（2016•岳阳）与实物图对应的电路图是（ ）
A． B． C． D．
【考点】电路图和实物图互化．菁优网版权所有
【难度】中
【专题】图析法；电流和电路．
【分析】串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响．干
路上开关控制整个电路，支路上开关控制本支路．
【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路．
A．两只灯泡并联，开关控制干路，与实物图符合．
B．两只灯泡并联，开关控制L 支路，与实物图不符合．
2
C．两只灯泡并联，开关控制L 支路，与实物图不符合．
1
D．两只灯泡串联，与实物图不符合．
故选A．
【点评】本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根
据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．
6．（2016秋•重庆期中）在图所示的电路中，①②③④处的电表分别是（ ）
A．表①是电压表，表②③④是电流表
B．表①③是电压表，表②④是电流表
C．表①②是电压表，表③④是电流表
D．表①③④是电压表，表②是电流表
【考点】电压的测量；电流的测量．菁优网版权所有
【难度】中
【专题】应用题．
【分析】根据电流表要串联使用，电压表要并联使用的特点分析．电路中灯要正常发光，
而下面灯泡与①电表并联，故这里是电压表；上面灯泡与④表串联，则④表必须是电流表
才会使上面的灯中有电流通过；下面灯泡与②表串联；③表串联在干路上．根据上面的分
析判断出各是什么电表．
【解答】解：由电路图可知，要使灯泡发光，则与灯泡串联的②④表应该是电流表，与灯
泡并联的①表是电压表，串联在干路上的③表为电流表，所以②③④为电流表，①为电压
表．
故选A．
【点评】解决此类问题的关键是根据电压表和电流表使用方法，正确的接入电压表和电流表，使电路处于通路状态且电表能够正常工作．

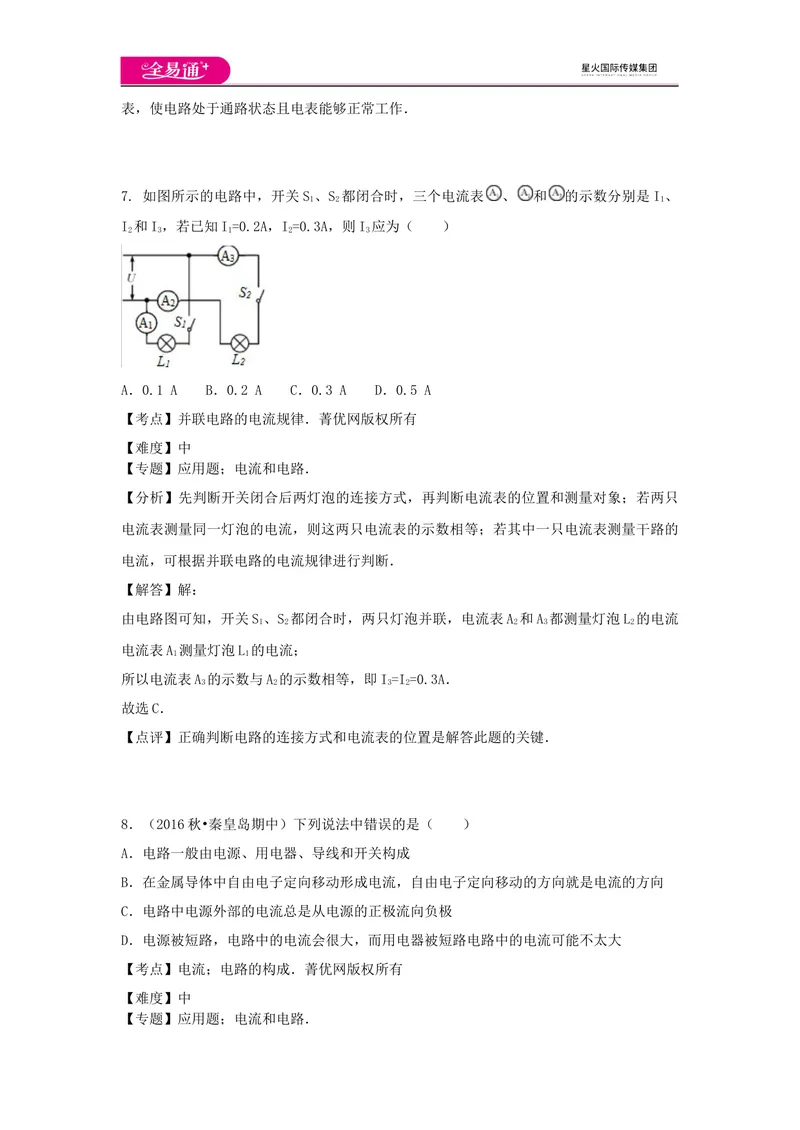

7. 如图所示的电路中，开关S 、S 都闭合时，三个电流表 、 和 的示数分别是I 、
1 2 1
I 和I，若已知I=0.2A，I=0.3A，则I 应为（ ）
2 3 1 2 3
A．0.1 A B．0.2 A C．0.3 A D．0.5 A
【考点】并联电路的电流规律．菁优网版权所有
【难度】中
【专题】应用题；电流和电路．
【分析】先判断开关闭合后两灯泡的连接方式，再判断电流表的位置和测量对象；若两只
电流表测量同一灯泡的电流，则这两只电流表的示数相等；若其中一只电流表测量干路的
电流，可根据并联电路的电流规律进行判断．
【解答】解：
由电路图可知，开关S 、S 都闭合时，两只灯泡并联，电流表A 和A 都测量灯泡L 的电流
1 2 2 3 2
电流表A 测量灯泡L 的电流；
1 1
所以电流表A 的示数与A 的示数相等，即I=I=0.3A．
3 2 3 2
故选C．
【点评】正确判断电路的连接方式和电流表的位置是解答此题的关键．
8．（2016秋•秦皇岛期中）下列说法中错误的是（ ）
A．电路一般由电源、用电器、导线和开关构成
B．在金属导体中自由电子定向移动形成电流，自由电子定向移动的方向就是电流的方向
C．电路中电源外部的电流总是从电源的正极流向负极
D．电源被短路，电路中的电流会很大，而用电器被短路电路中的电流可能不太大
【考点】电流；电路的构成．菁优网版权所有
【难度】中
【专题】应用题；电流和电路．【分析】（1）最简单的电路有电源、导线、用电器和开关四部分组成．
（2）规定正电荷定向移动的方向为电流的方向，金属导体中是自由电子定向移动．
（3）在电源外部，电流从正极经用电器流回电源的负极．
（4）不能不经过用电器直接把电源的两极连接起来．注意电源短路与用电器短路的区别．
【解答】解：A、一般的电路是由电源、用电器、开关和导线组成的，该选项说法正确；
B、规定正电荷定向移动的方向为电流的方向，金属导体中是自由电子定向移动，所以在金
属导体中，自由电子的定向移动方向与电流方向相反，选项说法错误；
C、在电源外部，电流从正极经用电器流回电源的负极，故电流的方向是“正极→用电器→
负极”，选项说法正确；
D、电源被短路，电路中的电流会很大，而用电器被短路的电路中，只是局部短路，电源间
可能还有其它的用电器，因此电流可能不太大，选项说法正确．
故选B．
【点评】本题考查了对短路的认识、电流方向、电路组成等相关知识，具有一定的综合性
比较简单．

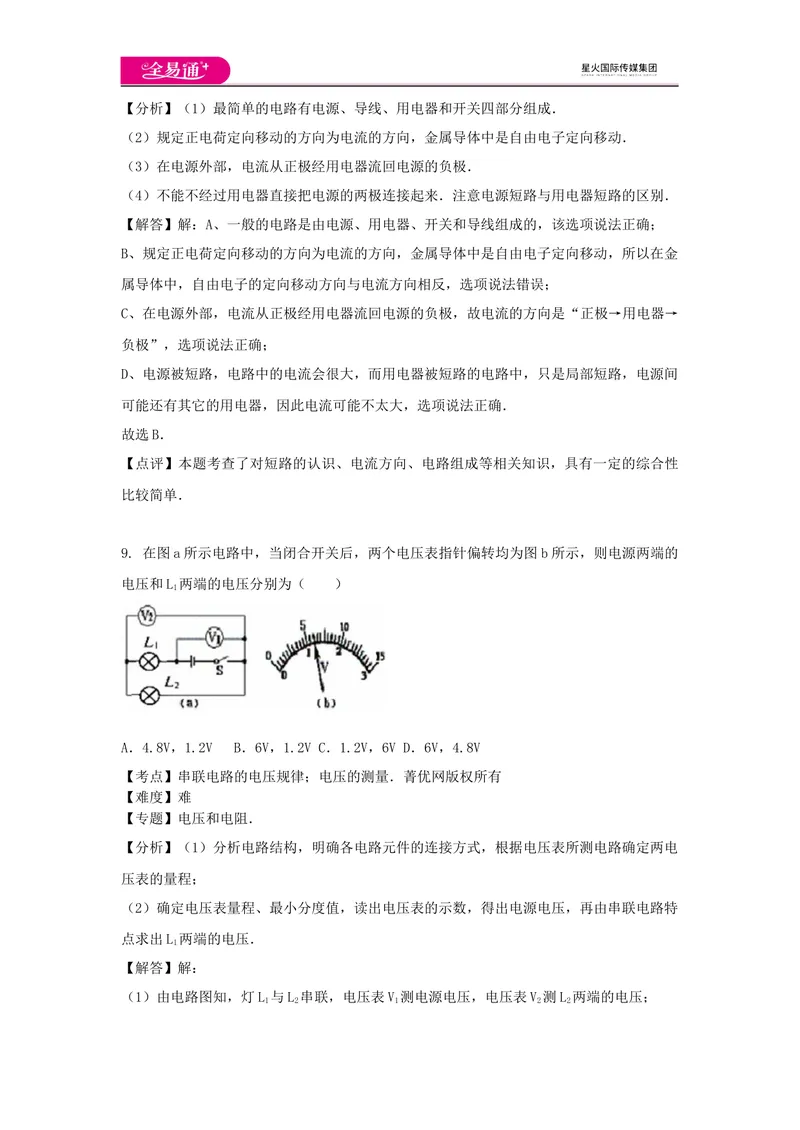

9. 在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的
电压和L 两端的电压分别为（ ）
1
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V
【考点】串联电路的电压规律；电压的测量．菁优网版权所有
【难度】难
【专题】电压和电阻．
【分析】（1）分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电
压表的量程；
（2）确定电压表量程、最小分度值，读出电压表的示数，得出电源电压，再由串联电路特
点求出L 两端的电压．
1
【解答】解：

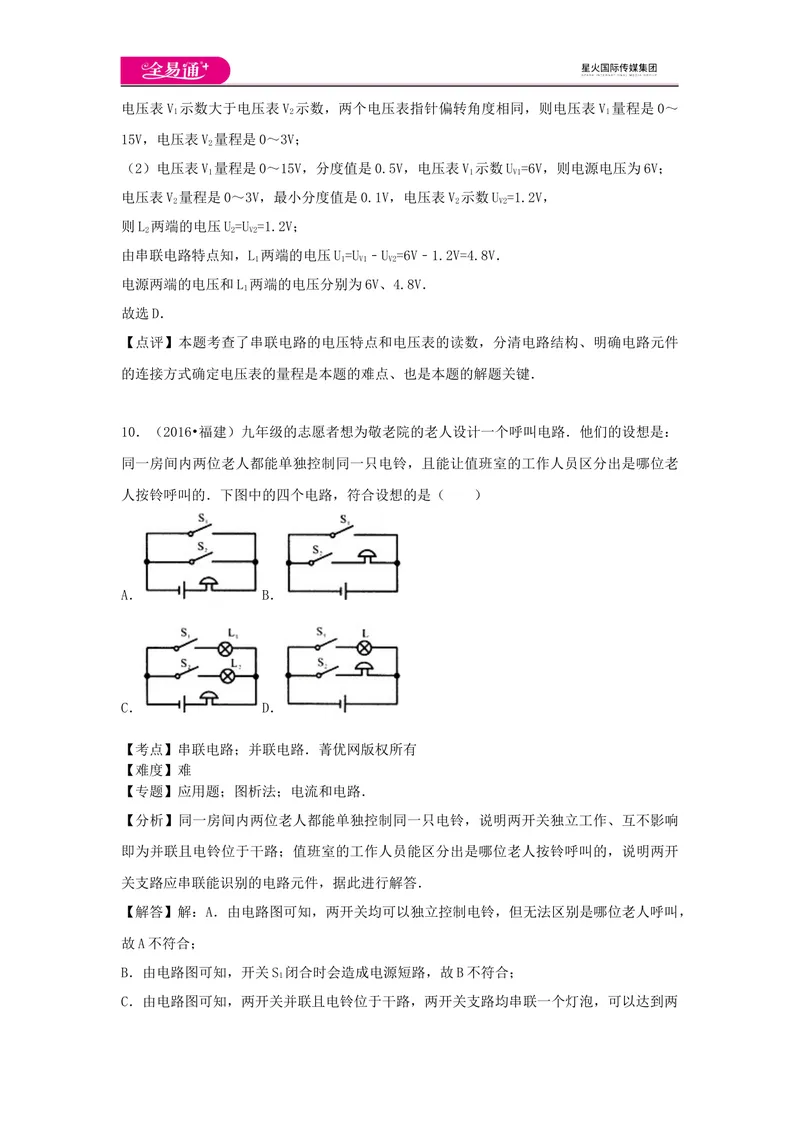

（1）由电路图知，灯L 与L 串联，电压表V 测电源电压，电压表V 测L 两端的电压；
1 2 1 2 2电压表V 示数大于电压表V 示数，两个电压表指针偏转角度相同，则电压表V 量程是0～
1 2 1
15V，电压表V 量程是0～3V；
2
（2）电压表V 量程是0～15V，分度值是0.5V，电压表V 示数U =6V，则电源电压为6V；
1 1 V1
电压表V 量程是0～3V，最小分度值是0.1V，电压表V 示数U =1.2V，
2 2 V2
则L 两端的电压U=U =1.2V；
2 2 V2
由串联电路特点知，L 两端的电压U=U ﹣U =6V﹣1.2V=4.8V．
1 1 V1 V2
电源两端的电压和L 两端的电压分别为6V、4.8V．
1
故选D．
【点评】本题考查了串联电路的电压特点和电压表的读数，分清电路结构、明确电路元件
的连接方式确定电压表的量程是本题的难点、也是本题的解题关键．
10．（2016•福建）九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：
同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老
人按铃呼叫的．下图中的四个电路，符合设想的是（ ）
A． B．
C． D．
【考点】串联电路；并联电路．菁优网版权所有
【难度】难
【专题】应用题；图析法；电流和电路．
【分析】同一房间内两位老人都能单独控制同一只电铃，说明两开关独立工作、互不影响
即为并联且电铃位于干路；值班室的工作人员能区分出是哪位老人按铃呼叫的，说明两开
关支路应串联能识别的电路元件，据此进行解答．
【解答】解：A．由电路图可知，两开关均可以独立控制电铃，但无法区别是哪位老人呼叫，
故A不符合；
B．由电路图可知，开关S 闭合时会造成电源短路，故B不符合；
1
C．由电路图可知，两开关并联且电铃位于干路，两开关支路均串联一个灯泡，可以达到两位老人都能单独控制同一只电铃且工作人员能区分出是哪位老人按铃呼叫的，故 C符合题
意；
D．由电路图可知，开关S 闭合时，灯亮，电铃不响，故D不符合题意．
1
故选C．
【点评】本题考查了电路图的设计，根据题意得出两开关的连接方式和电铃的位置以及区
别电路的方法是关键．
二、填空题（每空2分，共30分）

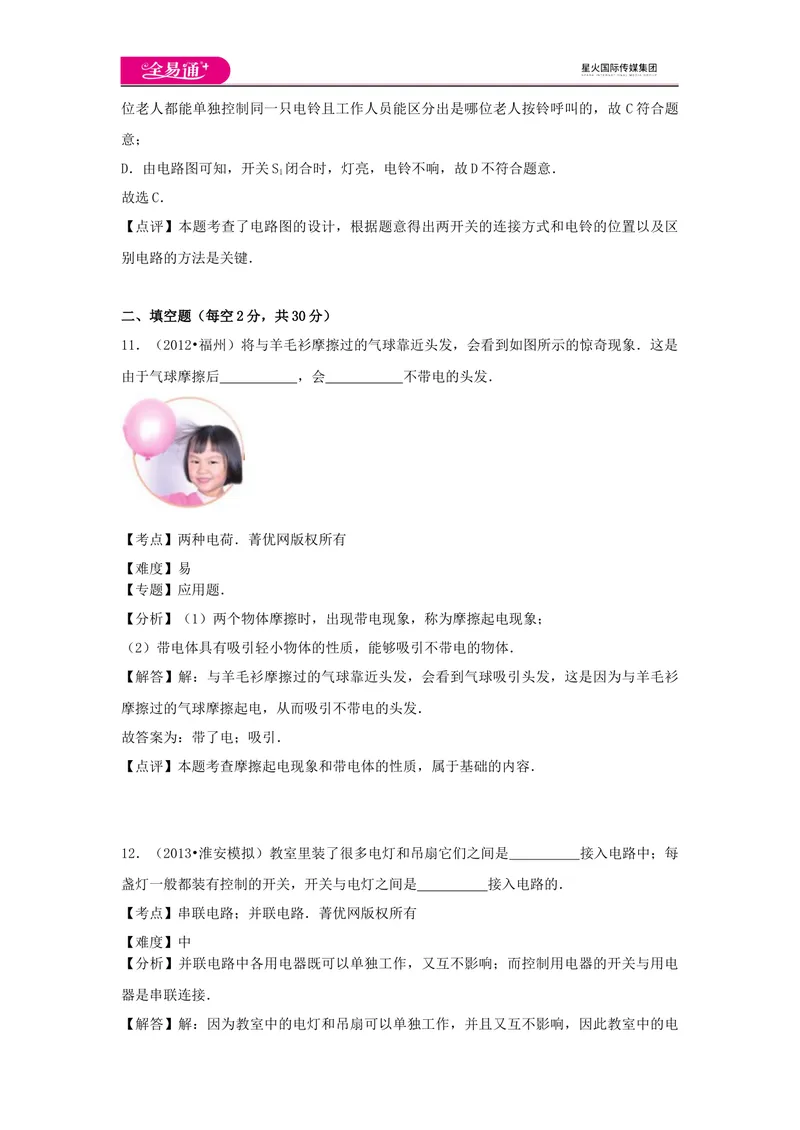

11．（2012•福州）将与羊毛衫摩擦过的气球靠近头发，会看到如图所示的惊奇现象．这是
由于气球摩擦后 ，会 不带电的头发．
【考点】两种电荷．菁优网版权所有
【难度】易
【专题】应用题．
【分析】（1）两个物体摩擦时，出现带电现象，称为摩擦起电现象；
（2）带电体具有吸引轻小物体的性质，能够吸引不带电的物体．
【解答】解：与羊毛衫摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与羊毛衫
摩擦过的气球摩擦起电，从而吸引不带电的头发．
故答案为：带了电；吸引．
【点评】本题考查摩擦起电现象和带电体的性质，属于基础的内容．
12．（2013•淮安模拟）教室里装了很多电灯和吊扇它们之间是 接入电路中；每
盏灯一般都装有控制的开关，开关与电灯之间是 接入电路的．
【考点】串联电路；并联电路．菁优网版权所有
【难度】中
【分析】并联电路中各用电器既可以单独工作，又互不影响；而控制用电器的开关与用电
器是串联连接．
【解答】解：因为教室中的电灯和吊扇可以单独工作，并且又互不影响，因此教室中的电灯和吊扇之间为并联连接；开关与被控制的电灯为串联连接；
故答案为 并联，串联．
【点评】此题主要考查了家庭电路中电路的连接情况，是一道基础性题目．

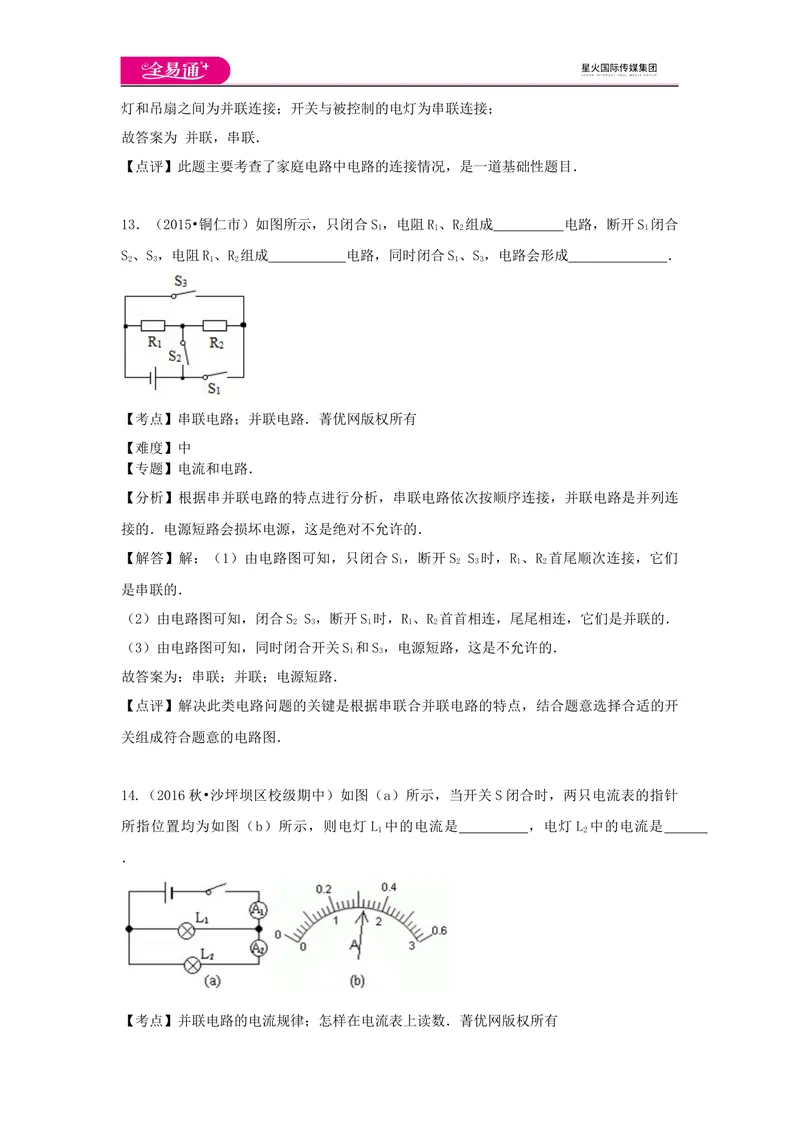

13．（2015•铜仁市）如图所示，只闭合S，电阻R、R 组成 电路，断开S 闭合
1 1 2 1
S、S，电阻R、R 组成 电路，同时闭合S、S，电路会形成 ．
2 3 1 2 1 3
【考点】串联电路；并联电路．菁优网版权所有
【难度】中
【专题】电流和电路．
【分析】根据串并联电路的特点进行分析，串联电路依次按顺序连接，并联电路是并列连
接的．电源短路会损坏电源，这是绝对不允许的．
【解答】解：（1）由电路图可知，只闭合S ，断开S S 时，R 、R 首尾顺次连接，它们
1 2 3 1 2
是串联的．
（2）由电路图可知，闭合S S，断开S 时，R、R 首首相连，尾尾相连，它们是并联的．
2 3 1 1 2
（3）由电路图可知，同时闭合开关S 和S，电源短路，这是不允许的．
1 3
故答案为：串联；并联；电源短路．
【点评】解决此类电路问题的关键是根据串联合并联电路的特点，结合题意选择合适的开
关组成符合题意的电路图．
14.（2016秋•沙坪坝区校级期中）如图（a）所示，当开关S闭合时，两只电流表的指针
所指位置均为如图（b）所示，则电灯L 中的电流是 ，电灯L 中的电流是
1 2
．
【考点】并联电路的电流规律；怎样在电流表上读数．菁优网版权所有【难度】中
【分析】（1）由图a可知两电流表分别测量的是干路和支路电流，由图b可读出干路电流
和通过L 的电流；
2
（2）根据并联电路干路电流等于支路电流之和的特点确定通过L 的电流．
1
【解答】解：
由图a可知，两灯并联，电流表A 测的是干路电流，电流表A 测的是L 的电流；
1 2 2
因为并联电路中干路电流等于支路电流之和，且两只电流表的指针所指位置相同，
所以，电流表A 测所选量程为0～3A，电流表A 测所选量程为0～0.6A；
1 2
由指针位置可知，通过灯泡L 的电流I=0.32A，干路电流I=1.6A，
2 2
由并联电路的电流特点可知，通过灯泡L 电流I=I﹣I=1.6A﹣0.32A=1.28A．
1 1 2
故答案为：1.28A；0.32A．
【点评】本题的关键是正确识别电路，明白电流表是测量的哪一部分电路的电流，然后根
据并联电路中电流的规律进行简单计算．
15．（2013秋•沧州期末）如图所示，当S 闭合、S 断开时，电压表示数为2.5V；当S 断
1 2 1
开、S 闭合时，电压表示数为6V．灯L 两端的电压为 V，灯L 两端的电压为
2 1 2
V．
【考点】串联电路的电压规律．菁优网版权所有
【难度】中
【专题】电压和电阻．
【分析】判断出开关不同状态时，电压表是并联在了哪个电灯的两端后，由串联电路的电
压特点分析计算．
【解答】解：当开关S 闭合、S 断开时，L 和L 串联，电压表并联在了L 的两端，故L 的
1 2 1 2 1 1
电压为2.5V；
当S 断开、S 闭合时，L 和L 串联，电压表并联在电源的两端，故电源电压为6V，
1 2 1 2则L 两端的电压U=U﹣U=6V﹣2.5V=3.5V．
2 2 1
故答案为：2.5；3.5．
【点评】本题考查了电压表的使用和串联电路的电压的特点：电路两端的总电压等于各用
电器两端电压之和．
16．（2016秋•无锡期中）如图所示，某同学要连接由L 和L 组成的并联电路．若开关S
1 2
要同时控制两盏灯，应将导线M端接到图中 （选填“A”或“B”）点；若开关S
只控制L，则导线的M端应该接到图中的 （选填“A”或“B”）点．
1
【考点】并联电路．菁优网版权所有
【难度】中
【专题】应用题．
【分析】由实物电路图可知，要使开关S同时控制并联电路中的两盏灯，则开关应处于干
路；要使开关S只控制L 支路，则开关只与L 支路串联，L 支路不受其控制；据此判断导
1 1 2
线M的连接位置．
【解答】解：由题意可知，两灯泡并联；
当导线M端接到图中A点时，如图所示：
开关S位于干路上，同时控制两盏灯；
当导线M端接到图中B点时，如图所示：
开关S位于灯泡L 支路上，只控制该支路，不能控制L 的支路．
1 2
故答案为：A；B．
【点评】本题考查了并联电路中开关的作用，关键是知道干路开关控制整个电路，支路开关只控制相应的支路．
17．（2016秋•元宝区校级月考）如图所示，已知电流表A 和电流表A的指针在同一位置，
1
则通过灯L 的电流为通过灯L 的电流的 倍，如果灯L 短路，电流表 将可
2 1 2
能被烧坏．
【考点】并联电路的电流规律；通路 断路 短路．菁优网版权所有
【难度】难
【专题】应用题；电流和电路．
【分析】由电路图可知，两灯泡并联，电流表A 位于L 支路，电流表A位于干路，两电流
1 1
表指针位置相同时大量程示数是小量程示数的5倍，利用并联电路的电流特点求出两支路
的电流关系；灯L 短路时会造成电源短路．
2
【解答】解：由电路图可知，两灯泡并联，电流表A 位于L 支路，电流表A位于干路，
1 1
因并联电路中干路电流等于各支路电流之和，且电流表A 和电流表A的指针在同一位置，
1
所以，干路电流表A的示数I是支路电流表A 示数I 的5倍，即I=5I，
1 1 1
则通过灯L 的电流与通过灯L 的电流之比为：
2 1
= = = ，
可得：I=4I；
2 1
如果灯L 短路，会造成电源短路，电路中电流表A可能被烧坏．
2
故答案为：4；A．
【点评】本题考查了并联电路的特点和电路三种状态的应用，知道指针位置相同时大量程
示数是小量程示数的5倍是关键．
三、实验探究题（共10分）
18．（4分）（2016秋•图们市校级月考）如图所示，试在两个虚线框内，选填“电源”和
“电流表”的符号，并满足当开关都闭合时两灯能正常工作．【考点】电路图．菁优网版权所有
【难度】易
【专题】作图题；电流和电路．
【分析】要使两灯都能发光，根据电流的流向判断两灯都有电流通过的连接状态，注意电
流表串联使用相当于导线．
【解答】解：若上是电流表，下也是电流表，没有电源；
若上是电流表，下是电源，电流表会对一个灯泡短路；
若上是电源，下是电流表，开关与其串联的电灯看作一个整体与另一个电灯并列连接电源
两端，所以并联连接，都能发光，如图所示：
【点评】本题考查电路图的分析，关键是明白电路中各个用电器的连接方式．
19．（6分）（2016秋•青海校级月考）甲为研究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的 （选填“A”、“B”或
“C”）处．
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整
正 确 后 闭 合 开 关 ， 发 现 指 针 又 偏 向 图 乙 位 置 ， 其 原 因 是
．
（3）纠正中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：在并联电路中，
干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不
足之处是： （写出一条即可）．
位置 A B C
电流（A） 0.18 0.18 0.36【考点】探究串联电路的电流规律；怎样在电流表上读数．菁优网版权所有
【难度】难
【专题】归纳法；电流和电路；探究型实验综合题．
【分析】（1）电流表与被测电路串联；
（2）根据电流表指针反向偏转作答；
（3）明确归纳法的含义和要求，所谓归纳法是通过样本信息来推断总体信息的技术，要做
出正确的归纳，就要从总体中选出的样本，这个样本必须足够大而且具有代表性，这样才
能避免实验的偶然性得出具有普遍性的结论．据此找出原实验存在的问题．
【解答】解：（1）电流表与被测电路串联，要测干路电流，电流表应接在干路上，即甲图
中的C处；
（2）闭合开关前，即没有电流通过电流表时，若指针反向偏转，则说明电流表指针没有调
零；
闭合开关后，发现指针反向偏转，则说明电流从电流表负接线柱流入了，电流表正负接线
柱接反了；
（3）原实验中，选用两个相同规格的灯泡，选择的灯泡太特殊，所以通过灯的电流相等；
且实验只做了一次，实验次数太少．为避免实验的偶然性得出具有普遍性的结论，所以应
换用不同规格的灯泡继续实验，得到多组实验数据，然后分析数据，得出实验结论．
故答案为：（1）C；
（2）电流表的正负接线柱接反；
（3）只做了一次实验（或选择了两个相同规格的灯泡做实验）．
【点评】本题研究并联电路电流规律，考查电路的连接、数据的处理方法及归纳法的具体
运用，体现对过程和方法的考查．
四、解答题（共12分）
20．（6分）（2016秋•无锡期中）如图是小明探究串联电路特点的实验电路图：
（1）小明最好选择两个小灯泡的规格是 的．（填“相同”或“不相同”）．
（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L 就亮
2
了，但L 没亮．他在实验操作中不当之处是： ．实验时L 没亮
1 1的原因可能是
A．通过灯泡L 的电流比L 中的电流小
1 2
B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了
D．该灯泡靠近电源负极．
【考点】探究串联电路的电流规律．菁优网版权所有
【难度】中
【专题】实验题；实验分析法；探究型实验综合题．
【分析】（1）探究实验中，为了使结果有普遍性，减少偶然性，应选用不同规格的灯泡做
实验．
（2）为防止电路连接过程中出现短路，连接电路时开关应该断开；两只灯泡是串联的，一
只灯泡的灯丝断了以后，整个电路发生断路，另一只灯泡不可能发光；一只发光，另一只
不发光，可能不发光的这一只被短路或电路中电流远小于L 的发光电流．
1
【解答】解：（1）为了让结果具有普遍性，应选用不相同的灯泡做几次实验；
（2）刚将线路两端接到电源两极，L 就亮了，说明连接电路时，开关没有断开；
2
A、两个灯泡串联时，通过的电流相等，故A错误；
B、L 亮说明电路是通路，即灯泡的灯丝不可能断了，故B错误；
2
C、L 没亮的原因可能是该小灯泡灯座处可能短路了，故C正确；
1
D、灯泡的亮与不亮与电源的正负极无关，故D错误．
故答案为：（1）不相同；（2）连接电路时，开关没有断开；C．
【点评】本题考查了探究串联电路电流特点的实验的操作和注意事项，注意电流表的使用
结果要有代表性，就要用不同的规格的电灯，多做几次实验．
21．（6分）（2014秋•平顶山期中）在研究“水果电池电压与哪些因素有关”的实验中
（1）小星作出如下猜想：
猜想一：水果电池电压与水果种类有关
猜想二：水果电池电压与两电极间距离有关猜想三：水果电池电压与两电极插入水果的深度有关
为了验证上述猜想是否正确，小星设计了如下准备实验和记录的表格．
实验编号 水果种类 深度/cm 两极间距离cm 电压/V
1 苹果 1 1
2 2 2
3 3 1
4 菠萝 2 1
5 2 2
① 为验证猜想一，应做编号为
的实验；
② 为验证猜想二，应做编号为
的实验；
③为验证猜想三，应做编号为 的实验．
（2）小星又提出猜想四：水果电池电压与水果大小有关．他将苹果依次切去一部分来做实
验，保证其他条件相同，并将数据记录如下：
苹果大小/个 1
测得的电压/V 0.27 0.28 0.26 0.28
该实验说明 ．
（3）实验所用的研究方法是 ．
【考点】电压；电压的测量．菁优网版权所有
【难度】难
【专题】探究型实验综合题．
【分析】本题目结合水果电池电压的影响因素，考查对控制变量法的理解，即物理学中对
于多因素（多变量）的问题，常常采用控制因素（变量）的方法，把多因素的问题变成多
个单因素的问题；每一次只改变其中的某一个因素，而控制其余几个因素不变，从而研究
被改变的这个因素对事物影响，分别加以研究，最后再综合解决，这种方法叫控制变量法．
【解答】解：（1）猜想一：水果电池电压与水果种类有关，应控制两极的深度和距离不变，
水果种类不同，所以选择2、5；
猜想二：水果电池电压与两电极间距离有关，应控制水果和两极的深度相同，距离不同，故选4、5；
猜想三：水果电池电压与两电极插入水果的深度有关，应控制水果种类和两极的距离相同
深度不同，故选1、3；
（2）从表格是可得出，当水果大小发生变化时，电压基本不变，故结论为：水果电池的电
压与水果的大小没有关系；
（3）本实验应用了控制变量法．
故答案为：（1）①2、5；②4、5；③1、3；（2）水果电池电压与水果大小无关；（3）
控制变量法．
【点评】本题利用了控制变量法解题：就是在研究和解决问题的过程中，对影响事物变化
规律的因素和条件加以人为控制，只改变某个变量的大小，而保证其它的变量不变，最终
解决所研究的问题．
五、计算题（共18分）
22．（6分）（2017秋•大庆月考）如图所示的电路中，闭合开关后三个电流表 A 、A 、A
1 2
示数分别为I、I、I，已知I=0.6A，I=0.4A，则通过灯L 的电流是多少安？
1 2 1 2
【考点】并联电路的电流规律．菁优网版权所有
【难度】中
【专题】计算题；电流和电路．
【分析】由电路图可知两灯泡并联，电流表A 测量灯泡L 中的电流，电流表A 测量灯泡L
1 1 2 2
中的电流，电流表A测量干路电流；然后根据并联电路中电流的规律即可确定I 、I 、I之
1 2
间的关系．
【解答】解：由电路图看出，L、L 并联；
1 2
A 测量L 的电流，A 测量的为L 的电流，A测量干路的电流；
1 1 2 2
根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则通过电灯 L 的电流为
2
I=I﹣I=0.6A﹣0.4A=0.2A．
2 1
答：通过灯L 的电流是0.2A．
2【点评】本题考查了并联电路的电流关系，分析电路图确定三个电流表的测量对象是本题
的关键．
23．（12分）（2015秋•松滋市校级期中）如图所示电路，L 、L 、L 三个灯泡完全相同，
1 2 3
闭合开关后，V 、V 的示数均为4V，问：L 、L 、L 连接方式是什么？每个灯泡的电压是多
1 2 1 2 3
少？电源电压是多少？
【考点】串联电路的电压规律．菁优网版权所有
【难度】难
【分析】由电路图可知，三灯泡串联，V 测L 、L 两端的电压，V 测L 、L 两端的电压；
1 1 2 2 2 3
故根据串联电路的电压特点求出各灯泡两端的电压和电源电压即可．
【解答】解：由电路图可知，三灯泡串联，V 测L 、L 两端的电压，V 测L 、L 两端的电
1 1 2 2 2 3
压，
由于串联电路中总电压等于各分电阻电压之和，
则U+U=4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
1 2
U+U=4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
2 3
由于灯泡相同，所以每个灯泡的电压是相同的，故
U=U=U=2V；
1 2 3
U=U+U+U=2V+2V+2V=6V．
1 2 3
答：L、L、L 连接方式是串联；每个灯泡的电压是2V；电源电压是6V．
1 2 3
【点评】本题主要考查了串联电路电压的特点，关键是电压表所测电路元件的辨别．
