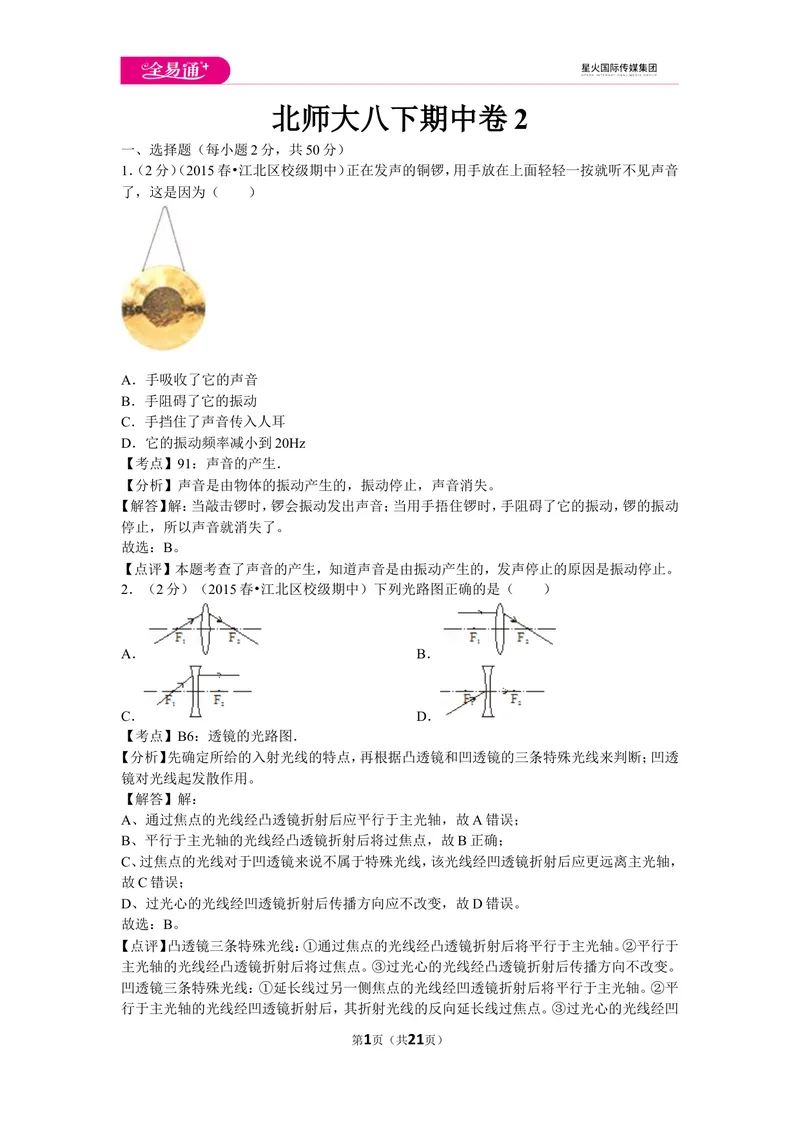

北师大八下期中卷 2
一、选择题（每小题2分，共50分）
1．（2分）（2015春•江北区校级期中）正在发声的铜锣，用手放在上面轻轻一按就听不见声音
了，这是因为（ ）
A．手吸收了它的声音
B．手阻碍了它的振动
C．手挡住了声音传入人耳
D．它的振动频率减小到20Hz
【考点】91：声音的产生．
【分析】声音是由物体的振动产生的，振动停止，声音消失。
【解答】解：当敲击锣时，锣会振动发出声音；当用手捂住锣时，手阻碍了它的振动，锣的振动
停止，所以声音就消失了。
故选：B。
【点评】本题考查了声音的产生，知道声音是由振动产生的，发声停止的原因是振动停止。
2．（2分）（2015春•江北区校级期中）下列光路图正确的是（ ）
A． B．
C． D．
【考点】B6：透镜的光路图．
【分析】先确定所给的入射光线的特点，再根据凸透镜和凹透镜的三条特殊光线来判断；凹透
镜对光线起发散作用。
【解答】解：
A、通过焦点的光线经凸透镜折射后应平行于主光轴，故A错误；
B、平行于主光轴的光线经凸透镜折射后将过焦点，故B正确；
C、过焦点的光线对于凹透镜来说不属于特殊光线，该光线经凹透镜折射后应更远离主光轴，
故C错误；
D、过光心的光线经凹透镜折射后传播方向应不改变，故D错误。
故选：B。
【点评】凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于
主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。②平
行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。③过光心的光线经凹

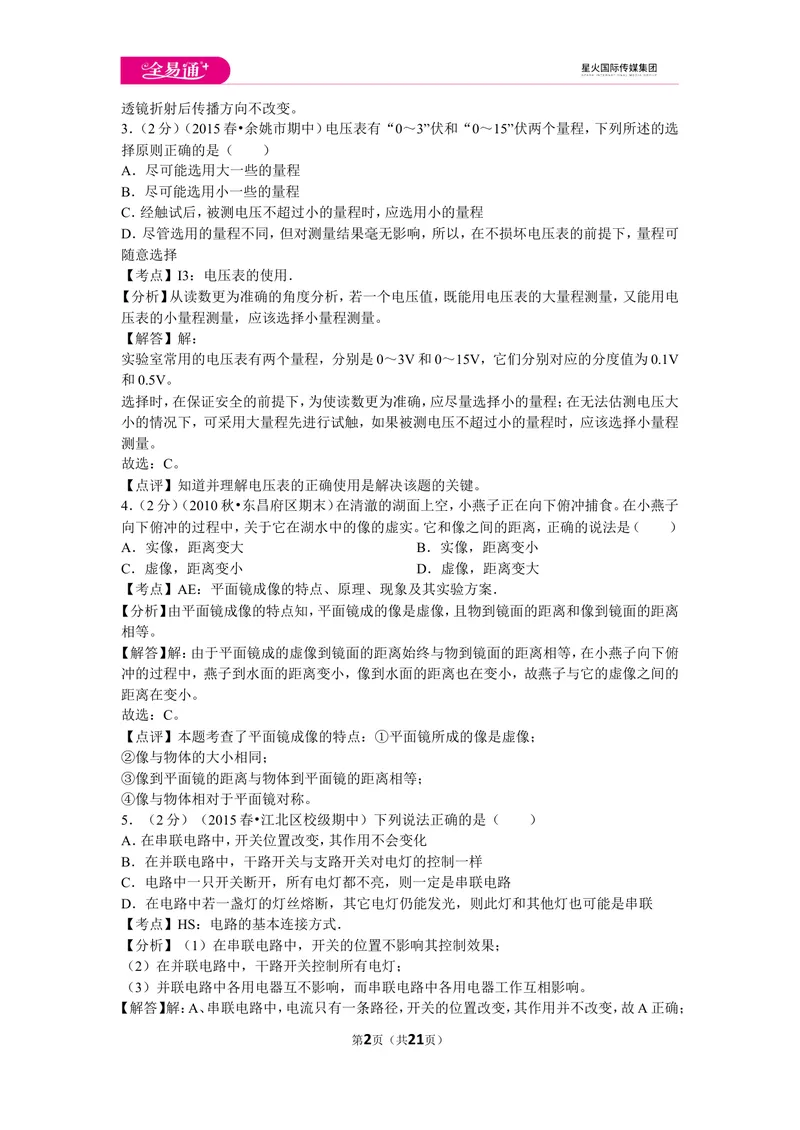

第1页（共21页）透镜折射后传播方向不改变。
3．（2分）（2015春•余姚市期中）电压表有“0～3”伏和“0～15”伏两个量程，下列所述的选
择原则正确的是（ ）
A．尽可能选用大一些的量程
B．尽可能选用小一些的量程
C．经触试后，被测电压不超过小的量程时，应选用小的量程
D．尽管选用的量程不同，但对测量结果毫无影响，所以，在不损坏电压表的前提下，量程可
随意选择
【考点】I3：电压表的使用．
【分析】从读数更为准确的角度分析，若一个电压值，既能用电压表的大量程测量，又能用电
压表的小量程测量，应该选择小量程测量。
【解答】解：
实验室常用的电压表有两个量程，分别是0～3V和0～15V，它们分别对应的分度值为0.1V
和0.5V。
选择时，在保证安全的前提下，为使读数更为准确，应尽量选择小的量程；在无法估测电压大
小的情况下，可采用大量程先进行试触，如果被测电压不超过小的量程时，应该选择小量程
测量。
故选：C。
【点评】知道并理解电压表的正确使用是解决该题的关键。
4．（2分）（2010秋•东昌府区期末）在清澈的湖面上空，小燕子正在向下俯冲捕食。在小燕子
向下俯冲的过程中，关于它在湖水中的像的虚实。它和像之间的距离，正确的说法是（ ）
A．实像，距离变大 B．实像，距离变小
C．虚像，距离变小 D．虚像，距离变大
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】由平面镜成像的特点知，平面镜成的像是虚像，且物到镜面的距离和像到镜面的距离
相等。
【解答】解：由于平面镜成的虚像到镜面的距离始终与物到镜面的距离相等，在小燕子向下俯
冲的过程中，燕子到水面的距离变小，像到水面的距离也在变小，故燕子与它的虚像之间的
距离在变小。
故选：C。
【点评】本题考查了平面镜成像的特点：①平面镜所成的像是虚像；
②像与物体的大小相同；
③像到平面镜的距离与物体到平面镜的距离相等；
④像与物体相对于平面镜对称。
5．（2分）（2015春•江北区校级期中）下列说法正确的是（ ）
A．在串联电路中，开关位置改变，其作用不会变化
B．在并联电路中，干路开关与支路开关对电灯的控制一样
C．电路中一只开关断开，所有电灯都不亮，则一定是串联电路
D．在电路中若一盏灯的灯丝熔断，其它电灯仍能发光，则此灯和其他灯也可能是串联
【考点】HS：电路的基本连接方式．
【分析】（1）在串联电路中，开关的位置不影响其控制效果；
（2）在并联电路中，干路开关控制所有电灯；
（3）并联电路中各用电器互不影响，而串联电路中各用电器工作互相影响。
【解答】解：A、串联电路中，电流只有一条路径，开关的位置改变，其作用并不改变，故A正确；

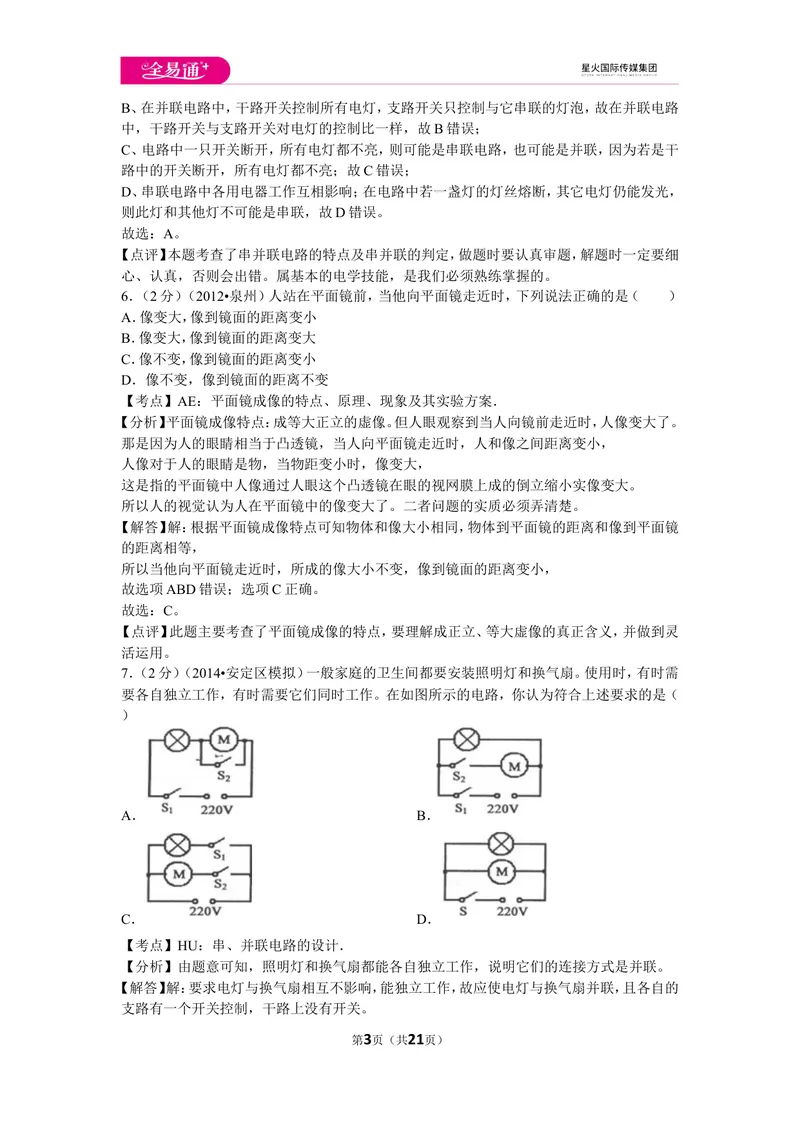

第2页（共21页）B、在并联电路中，干路开关控制所有电灯，支路开关只控制与它串联的灯泡，故在并联电路
中，干路开关与支路开关对电灯的控制比一样，故B错误；
C、电路中一只开关断开，所有电灯都不亮，则可能是串联电路，也可能是并联，因为若是干
路中的开关断开，所有电灯都不亮；故C错误；
D、串联电路中各用电器工作互相影响；在电路中若一盏灯的灯丝熔断，其它电灯仍能发光，
则此灯和其他灯不可能是串联，故D错误。
故选：A。
【点评】本题考查了串并联电路的特点及串并联的判定，做题时要认真审题，解题时一定要细
心、认真，否则会出错。属基本的电学技能，是我们必须熟练掌握的。
6．（2分）（2012•泉州）人站在平面镜前，当他向平面镜走近时，下列说法正确的是（ ）
A．像变大，像到镜面的距离变小
B．像变大，像到镜面的距离变大
C．像不变，像到镜面的距离变小
D．像不变，像到镜面的距离不变
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】平面镜成像特点：成等大正立的虚像。但人眼观察到当人向镜前走近时，人像变大了。
那是因为人的眼睛相当于凸透镜，当人向平面镜走近时，人和像之间距离变小，
人像对于人的眼睛是物，当物距变小时，像变大，
这是指的平面镜中人像通过人眼这个凸透镜在眼的视网膜上成的倒立缩小实像变大。
所以人的视觉认为人在平面镜中的像变大了。二者问题的实质必须弄清楚。
【解答】解：根据平面镜成像特点可知物体和像大小相同，物体到平面镜的距离和像到平面镜
的距离相等，
所以当他向平面镜走近时，所成的像大小不变，像到镜面的距离变小，
故选项ABD错误；选项C正确。
故选：C。
【点评】此题主要考查了平面镜成像的特点，要理解成正立、等大虚像的真正含义，并做到灵
活运用。
7．（2分）（2014•安定区模拟）一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需
要各自独立工作，有时需要它们同时工作。在如图所示的电路，你认为符合上述要求的是（
）
A． B．
C． D．
【考点】HU：串、并联电路的设计．
【分析】由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联。
【解答】解：要求电灯与换气扇相互不影响，能独立工作，故应使电灯与换气扇并联，且各自的
支路有一个开关控制，干路上没有开关。

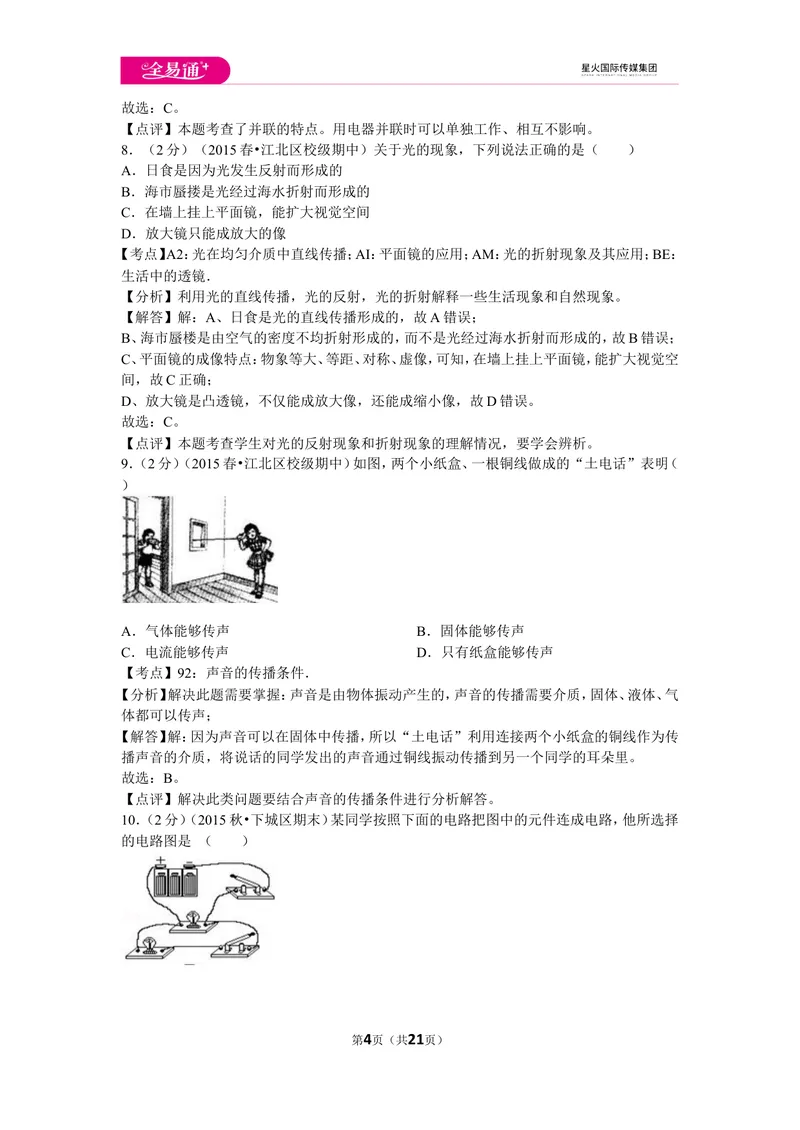

第3页（共21页）故选：C。
【点评】本题考查了并联的特点。用电器并联时可以单独工作、相互不影响。
8．（2分）（2015春•江北区校级期中）关于光的现象，下列说法正确的是（ ）
A．日食是因为光发生反射而形成的
B．海市蜃搂是光经过海水折射而形成的
C．在墙上挂上平面镜，能扩大视觉空间
D．放大镜只能成放大的像
【考点】A2：光在均匀介质中直线传播；AI：平面镜的应用；AM：光的折射现象及其应用；BE：
生活中的透镜．
【分析】利用光的直线传播，光的反射，光的折射解释一些生活现象和自然现象。
【解答】解：A、日食是光的直线传播形成的，故A错误；
B、海市蜃楼是由空气的密度不均折射形成的，而不是光经过海水折射而形成的，故B错误；
C、平面镜的成像特点：物象等大、等距、对称、虚像，可知，在墙上挂上平面镜，能扩大视觉空
间，故C正确；
D、放大镜是凸透镜，不仅能成放大像，还能成缩小像，故D错误。
故选：C。
【点评】本题考查学生对光的反射现象和折射现象的理解情况，要学会辨析。
9．（2分）（2015春•江北区校级期中）如图，两个小纸盒、一根铜线做成的“土电话”表明（
）
A．气体能够传声 B．固体能够传声
C．电流能够传声 D．只有纸盒能够传声
【考点】92：声音的传播条件．
【分析】解决此题需要掌握：声音是由物体振动产生的，声音的传播需要介质，固体、液体、气
体都可以传声；
【解答】解：因为声音可以在固体中传播，所以“土电话”利用连接两个小纸盒的铜线作为传
播声音的介质，将说话的同学发出的声音通过铜线振动传播到另一个同学的耳朵里。
故选：B。
【点评】解决此类问题要结合声音的传播条件进行分析解答。
10．（2分）（2015秋•下城区期末）某同学按照下面的电路把图中的元件连成电路，他所选择
的电路图是 （ ）

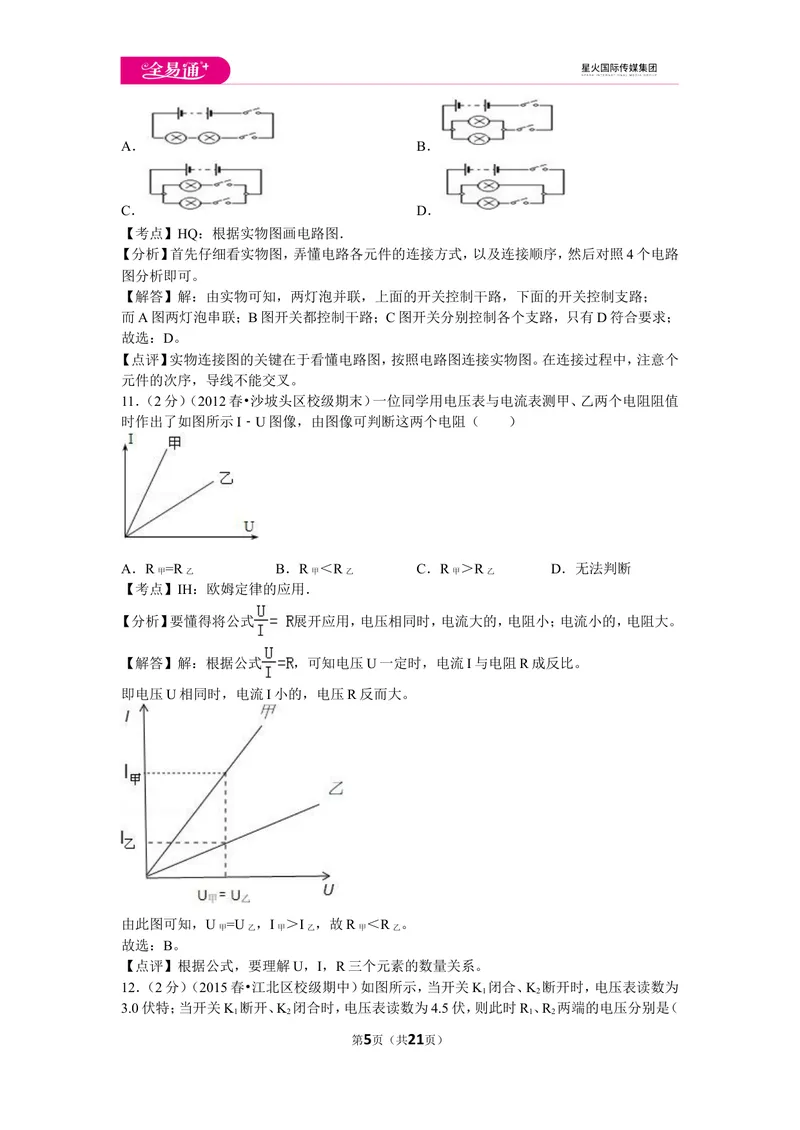

第4页（共21页）A． B．
C． D．
【考点】HQ：根据实物图画电路图．
【分析】首先仔细看实物图，弄懂电路各元件的连接方式，以及连接顺序，然后对照4个电路
图分析即可。
【解答】解：由实物可知，两灯泡并联，上面的开关控制干路，下面的开关控制支路；
而A图两灯泡串联；B图开关都控制干路；C图开关分别控制各个支路，只有D符合要求；
故选：D。
【点评】实物连接图的关键在于看懂电路图，按照电路图连接实物图。在连接过程中，注意个
元件的次序，导线不能交叉。
11．（2分）（2012春•沙坡头区校级期末）一位同学用电压表与电流表测甲、乙两个电阻阻值
时作出了如图所示I﹣U图像，由图像可判断这两个电阻（ ）
A．R =R B．R ＜R C．R ＞R D．无法判断
甲 乙 甲 乙 甲 乙
【考点】IH：欧姆定律的应用．
【分析】要懂得将公式 展开应用，电压相同时，电流大的，电阻小；电流小的，电阻大。
【解答】解：根据公式 ，可知电压U一定时，电流I与电阻R成反比。
即电压U相同时，电流I小的，电压R反而大。
由此图可知，U =U ，I ＞I ，故R ＜R 。
甲 乙 甲 乙 甲 乙
故选：B。
【点评】根据公式，要理解U，I，R三个元素的数量关系。

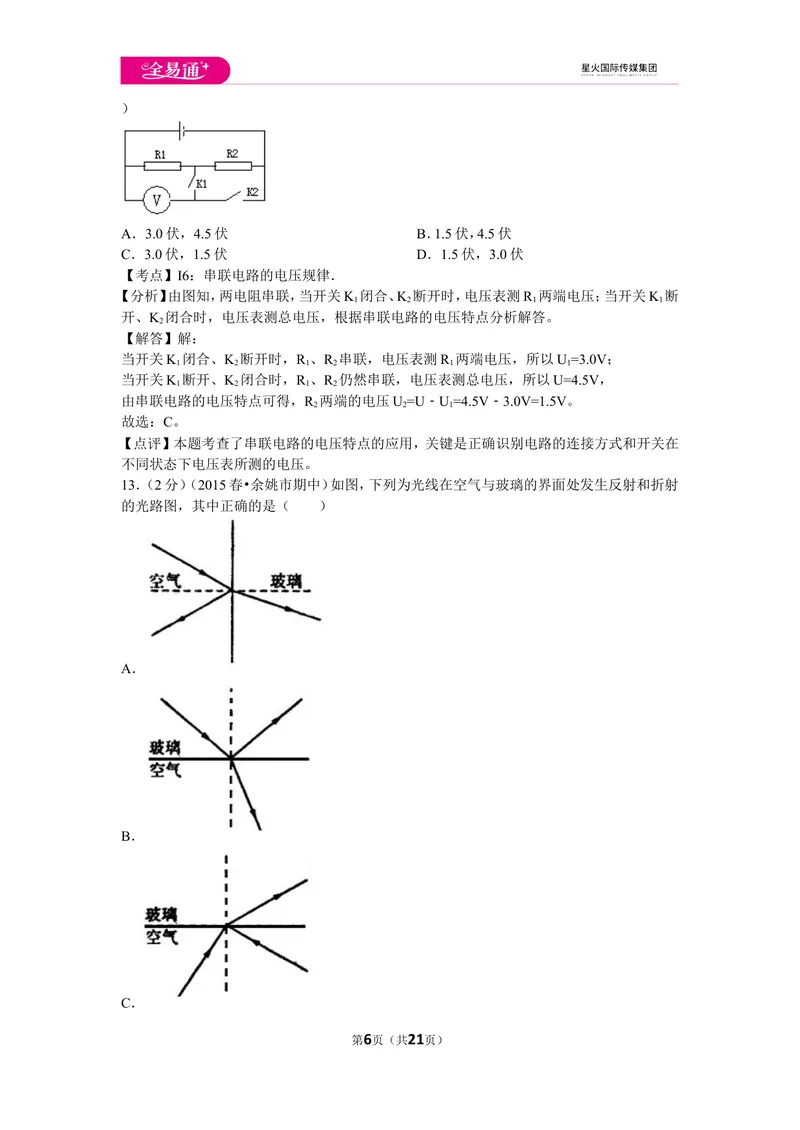

12．（2分）（2015春•江北区校级期中）如图所示，当开关K 闭合、K 断开时，电压表读数为
1 2
3.0伏特；当开关K 断开、K 闭合时，电压表读数为4.5伏，则此时R 、R 两端的电压分别是（
1 2 1 2
第5页（共21页））
A．3.0伏，4.5伏 B．1.5伏，4.5伏
C．3.0伏，1.5伏 D．1.5伏，3.0伏
【考点】I6：串联电路的电压规律．
【分析】由图知，两电阻串联，当开关K 闭合、K 断开时，电压表测R 两端电压；当开关K 断
1 2 1 1
开、K 闭合时，电压表测总电压，根据串联电路的电压特点分析解答。
2
【解答】解：
当开关K 闭合、K 断开时，R 、R 串联，电压表测R 两端电压，所以U=3.0V；
1 2 1 2 1 1
当开关K 断开、K 闭合时，R 、R 仍然串联，电压表测总电压，所以U=4.5V，
1 2 1 2
由串联电路的电压特点可得，R 两端的电压U=U﹣U=4.5V﹣3.0V=1.5V。
2 2 1
故选：C。
【点评】本题考查了串联电路的电压特点的应用，关键是正确识别电路的连接方式和开关在
不同状态下电压表所测的电压。
13．（2分）（2015春•余姚市期中）如图，下列为光线在空气与玻璃的界面处发生反射和折射
的光路图，其中正确的是（ ）
A．
B．
C．

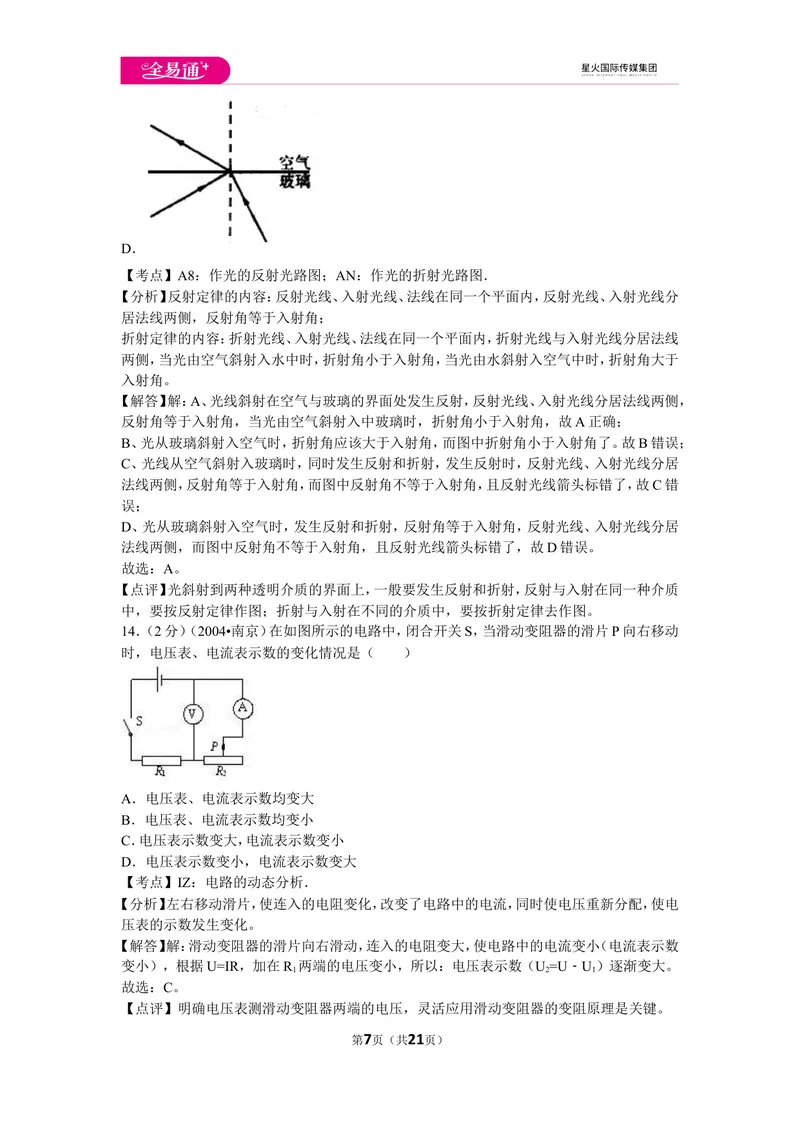

第6页（共21页）D．
【考点】A8：作光的反射光路图；AN：作光的折射光路图．
【分析】反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线、入射光线分
居法线两侧，反射角等于入射角；
折射定律的内容：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线
两侧，当光由空气斜射入水中时，折射角小于入射角，当光由水斜射入空气中时，折射角大于
入射角。
【解答】解：A、光线斜射在空气与玻璃的界面处发生反射，反射光线、入射光线分居法线两侧，
反射角等于入射角，当光由空气斜射入中玻璃时，折射角小于入射角，故A正确；
B、光从玻璃斜射入空气时，折射角应该大于入射角，而图中折射角小于入射角了。故B错误；
C、光线从空气斜射入玻璃时，同时发生反射和折射，发生反射时，反射光线、入射光线分居
法线两侧，反射角等于入射角，而图中反射角不等于入射角，且反射光线箭头标错了，故C错
误；
D、光从玻璃斜射入空气时，发生反射和折射，反射角等于入射角，反射光线、入射光线分居
法线两侧，而图中反射角不等于入射角，且反射光线箭头标错了，故D错误。
故选：A。
【点评】光斜射到两种透明介质的界面上，一般要发生反射和折射，反射与入射在同一种介质
中，要按反射定律作图；折射与入射在不同的介质中，要按折射定律去作图。
14．（2分）（2004•南京）在如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动
时，电压表、电流表示数的变化情况是（ ）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
【考点】IZ：电路的动态分析．
【分析】左右移动滑片，使连入的电阻变化，改变了电路中的电流，同时使电压重新分配，使电
压表的示数发生变化。
【解答】解：滑动变阻器的滑片向右滑动，连入的电阻变大，使电路中的电流变小（电流表示数
变小），根据U=IR，加在R 两端的电压变小，所以：电压表示数（U=U﹣U）逐渐变大。
1 2 1
故选：C。
【点评】明确电压表测滑动变阻器两端的电压，灵活应用滑动变阻器的变阻原理是关键。
第7页（共21页）15．（2分）（2015春•余姚市期中）关于R= ，说法正确的（ ）
A．电阻与电压成正比
B．电阻与电流成反比
C．导体的电阻跟电压成正比，跟电流强度成反比
D．导体的电阻不随电压，电流的改变而改变
【考点】IG：欧姆定律的变形公式．
【分析】根据以下知识解题：
导体电阻由导体的材料、长度、横截面积决定；
导体的电阻是导体本身的一种属性，与导体两端的电压与流过导体的电流无关。
【解答】解：
公式R= 表明导体的电阻等于这段导体两端的电压与通过电流的比值，是计算电阻的一种
方法；
导体电阻是导体本身的一种性质，导体电阻与导体的材料、长度、横截面积有关，与导体两端
的电压与流过导体的电流无关；即导体的电阻不随电压、电流的改变而改变。
故选：D。
【点评】本题考查了影响导体电阻大小的因素及对公式R= 的理解，是一道基础题；知道：
“导体电阻由导体的材料、长度、横截面积决定；导体的电阻是导体本身的一种属性，与导体
两端的电压与流过导体的电流无关”是正确解题的关键。
16．（2分）（2015春•江北区校级期中）如图所示，一束光线射向水平面，反射光线在光屏上形
成一个亮点S，下列做法能使光屏上的亮点S向右移到S 的点是（ ）
1
A．保持入射光线方向不变，水面上升
B．保持入射光线方向不变，水面下降
C．保持入射点不变，减小入射角
D．保持入射方向不变，使光线向左移动
【考点】A7：光的反射定律的应用．
【分析】根据光的反射规律知，反射角等于入射角；改变入射光线，反射光线也随之改变。
【解答】解：
A、保持入射光线方向不变，水面上升，则入射点左移，反射光线左移，亮点S会向左移动，故
A错误；
B、保持入射光线方向不变，水面下降，则入射点右移，反射光线右移，亮点S会向右移动，可
以到达S 点，故B正确；
1
第8页（共21页）C、保持入射点不变，减小入射角，此时反射角也会减小，反射光线左移，亮点S会向左移动，
故C错误；
D、保持入射方向不变，使光线向左移动，则反射光线也会左移，亮点S会向左移动，故D错
误。
故选：B。
【点评】光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法
线的两侧，反射角等于入射角。
17．（2分）（2001•嘉兴）在敲响大古钟时，有同学发现停止对大钟的撞击后，大钟仍“余音未
止”其主要原因是（ ）
A．钟声的回音
B．大钟还在振动
C．钟停止振动，空气还在振动
D．人的听觉发生“延长”
【考点】91：声音的产生．
【分析】解决此题的关键是要知道声音是由物体的振动产生的，如果物体振动不止，声音就不
会消失，反之振动停止，则发声停止。
【解答】解：对大钟的撞击后，大钟的振动会持续一段时间，所以大钟也会“余音未止”；
故选：B。
【点评】解决此类问题的关键是知道声音产生的原因。
18．（2分）（2015春•江北区校级期中）五个悬挂着的轻小的绝缘小球，相互作用如图所示，已
知C球带的是负电，则A球一定带（ ）
A．正电荷 B．负电荷 C．阳电荷 D．阴电荷
【考点】H9：物体带电情况的判断．
【分析】同种电荷相互排斥，异种电荷相互吸引；排斥的带有同种电荷，吸引的可能是带有异
种电荷，也可能是带电体吸引不带电体。
【解答】解：C带负电，则D与C排斥，故D带负电；A与B排斥，故AB是带电的，BC吸引，
故B带正电，故A带正电。
故选：A。
【点评】此题是物体带电情况的判断，考查了对电荷间相互作用规律的掌握，要掌握一定的判
断技巧。
19．（2分）（2011•茂名）下列措施中，不可能改变导体电阻大小的是（ ）
A．改变导体的长度
B．改变导体的材料
C．改变导体的横截面积
D．改变导体在电路中连接的位置
【考点】IA：影响电阻大小的因素．
【分析】导体电阻的大小决定于导体的材料、长度和横截面积。由于电阻大小是由这三个因素
决定的，所以当这三个因素中的某个因素发生改变时，导体的电阻就会发生改变。
【解答】解：A、在材料、横截面积都相同时，导线越长，电阻越大，所以当导体的长度发生改变
时，电阻就会发生改变。A正确；
第9页（共21页）B、在长度、横街面积都相同时，不同导体的电阻大小不同，所以当导体的材料发生改变时，
电阻就会发生改变。B正确；
C、在材料、长度都相同时，导线的横截面积越小，电阻越大，所以当导体的横截面积发生改
变时，电阻就会发生改变。C正确；
D、在不考虑温度时，导体电阻大小只与导体的材料、长度和横截面积有关，与其他因素都无
关，无论导体在电路中什么位置，该导体的电阻都不会变。D错误。
故选：D。
【点评】本题考查了影响电阻大小的因素，要清楚了解电阻是导体本身的一种性质。
20．（2分）（2015春•江北区校级期中）图中所示为平面镜所成的一块手表的像，若手表所指
的时间为4时45分，在图中正确的是（ ）
A． B．
C． D．
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】根据平面镜成像特点知，像与物关于镜面对称分析。
【解答】解：由于平面镜成的像与物关于镜面对称，故表面上的刻度是左右相反的，可以逆时
针读数，即为7点15分。
故选：B。
【点评】本题考查了平面镜成像的特点。解答此类题带有一种简单的方法，就是把纸翻过来从
背面看。
21．（2分）（2008•乐山）如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开
关闭合时，灯L 不亮，灯L 亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因
1 2
可能是（ ）
A．L 灯丝断了
1
B．L 灯座两接线柱直接接通了
1
C．L 灯丝断了
2
D．L 灯座两接线柱直接接通了
2
【考点】IE：电流表、电压表在判断电路故障中的应用．
第10页（共21页）【分析】串联电路中的电流应处处相等，有一灯不亮，说明它短路了。
【解答】解：由于两个电灯是串联，在正常时，两个电灯应都亮，且电压表的示数应小于电源电
压，灯L 不亮，灯L 亮，并联在灯L 两端的电压表示数为电源电压，说明L 得到了电源电压，
1 2 2 2
故是L 短路了。
1
故选：B。
【点评】本题利用了串联的电压特点进行电路故障分析。在判断故障时，电压表的示数的变化
很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通。
22．（2分）（2015春•余姚市期中）某同学在用如图所示的电路测灯泡电阻时，不慎将电流表
与电压表的位置互换了，则（ ）
A．电流表有可能烧坏
B．电压表有可能烧坏
C．电流表和电压表都可能烧坏
D．电流表和电压表都不会烧坏
【考点】IH：欧姆定律的应用．
【分析】电流表的电阻非常小，相当于导线，一般串联在电路中；电压表的电阻相当大，相当于
断路，一般与用电器并联。
【解答】解：当如图电压表与电流表的位置互换时，电压表串联在电路中，能测量电源电压，不
会烧坏，故BC错误；
但电压表的内阻很大，由I= 可知，此时电路中的电流会很小，所以电流表不会烧坏，故A错
误、D正确。
故选：D。
【点评】本题考查了电压表和电流表的内阻特点对电路的影响。注意当电流表相当于导线，并
联使用时会造成短路。
23．（2分）（2009秋•沿河县期末）教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯
都能继续发光，则这4盏灯（ ）
A．一定是串联
B．一定是并联
C．可能是串联，也可能是并联
D．无法判断
【考点】HT：串联电路和并联电路的辨别．
【分析】在并联电路中，即使某一支路断开，但另一支路仍会与干路构成通路，由此可见，在并
联电路中，各个支路之间互不牵连。
【解答】解：4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，所以它们是互不
影响的，因此是并联的，所以ACD不符合题意，只有B符合题意；
故选：B。
【点评】要正确判断是串联电路还是并联电路，要结合电路特点进行分析。
24．（2分）（2015春•江北区校级期中）小明在做凸透镜成像的实验时，在离凸透镜12cm的光
屏上得到一个缩小的像，则这个凸透镜的焦距可能是下列哪个值？（ ）
第11页（共21页）A．4cm B．6cm C．8cm D．14cm
【考点】B7：凸透镜成像规律及其探究实验．
【分析】凸透镜成像时，u＞2f，成倒立、缩小的实像，物像在凸透镜的异侧。
根据物距和焦距的关系列出不等式，求出焦距的范围。
【解答】解：在离凸透镜12cm的光屏上得到一个缩小的像，此时物距u＞2f，2f＞v＞f，
所以，2f＞12cm＞f，则，6cm＜f＜12cm，满足条件的只有8cm。
故选：C。
【点评】掌握凸透镜的成像情况，根据凸透镜的成像情况，通过物距和焦距的关系列出不等式，
解不等式确定焦距的取值范围。
25．（2分）（2015春•江北区校级期中）摄影师利用照相机对着一学生拍完一张全身像后，接
着对站立不动的该生再拍一张半身像，则摄影师应（ ）
A．缩短相机与学生距离，同时将镜头内缩
B．缩短相机与学生距离，同时将镜头外推
C．增大相机与学生距离，同时将镜头内缩
D．增大相机与学生距离，同时将镜头外推
【考点】B8：凸透镜成像的应用．
【分析】解答此题应明确以下两点：
（1）凸透镜成实像时，物距增大，像距减小，像减小；物距变小，像距变大，像变大；
（2）物体到镜头的距离是物距，底片上能成像，底片和镜头之间的距离是像距。
【解答】解：摄影师利用照相机对着一学生拍完一张全身像后，若要再给这个人照一张半身像，
即人的像会变大，据物距和像距的变化规律知，此时的像距一定变大，且物距必须减小，所以
要减小照相机和人的距离，即缩短相机与学生距离，同时将镜头往外伸，增大镜头与胶片之
间的距离方可拍出清晰的照片。
故选：B。
【点评】掌握凸透镜成像的三种成像情况和应用，凸透镜成实像时，物距增大，像距减小，像变
小，是凸透镜成像习题中的一个重要应用。
二、填空题（每空1分，共30分）
26．（1分）（2015春•江北区校级期中）在《梦溪笔谈》中，有这样的描述：“行军宿营，士兵枕
着牛皮制的箭筒睡在地上，能及早听到夜袭敌人的马蹄声。”从声音的传播速度角度分析，
其中原因是利用声音在大地中传播比在空气中传播 大 。
【考点】94：声音在不同介质中的传播速度．
【分析】声音的传播需要介质，在不同介质中，声音的传播速度是不同的，在固体中传播的速
度最快，在液体中次之，在气体中传播的最慢。
【解答】解：声音在固体中传播速度最快，在液体中次之，在气体中传播速度最慢，士兵利用声
音在固体传播速度比在气体中快的特点，可以提前听到夜袭的敌人的马蹄声，做好准备。
故答案为：大。
【点评】本题考查学生对声音在不同介质中速度不同的掌握情况，注重了理论联系实际，是一
道基础题。
27．（2分）（2009•湛江）古诗词中有许多描述光学现象的诗句，如“潭清疑水浅”说的就是光
的 折射 现象，“池水照明月”说的就是光的 反射 现象。
【考点】A6：光的反射现象；AM：光的折射现象及其应用．
【分析】（1）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的
折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
第12页（共21页）（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、
平面镜成像、玻璃等光滑物体反光都是光的反射形成的。
【解答】解：（1）“潭清疑水浅”指的是，水比较清澈，水底看起来比较浅，这是由于光的折射
形成的，看水底是逆着光的传播方向看的，即逆着折射光线看，由于错觉，我们始终认为光是
沿直线传播的，所以看到的位置比实际位置浅；
（2）“池水照明月”就是水面出现月亮的像，属于平面镜成像现象，是光的反射形成的。
故答案为：折射、反射。
【点评】在物理题中，将古诗文中提到的情景与我们学过的物理知识相联系的题目很多，如：
“两岸猿声啼不住，轻舟已过万重山”与机械运动相联系；“姑苏城外寒山寺，夜半钟声到
客船”与声现象相联系；“黄河远上白云间”、“不尽长江滚滚来”与机械能相联系等等，
这也是考试的一个热点。
28．（2分）（2015春•江北区校级期中）潜入水下的潜水员看到岸边的树比实际高度 高 一
些，岸上的人所看到水中的鱼的位置比实际位置 低 一些。（选填“高”或“低”）
【考点】AM：光的折射现象及其应用．
【分析】解答此题要明确以下知识点：光从水中斜射入空气中时，折射角大于入射角，折射光
线远离法线；光从空气斜射入水中时，折射角小于入射角，折射光线靠近法线。
【解答】解：岸上的树反射的光从空气进入水中，发生折射，折射角小于入射角，折射光线靠近
法线，向下偏折，所以潜水员看到的树的位置比实际位置偏高；
鱼反射的光线从水中斜射到空气中发生折射，折射光线远离法线，向下偏折，所以人眼逆着
折射光线看上去，看到的鱼的像比鱼的实际位置浅。
故答案为：高；低。
【点评】理解掌握光的折射规律是解决此类折射问题的关键；有时可以利用折射时光路可逆
帮助解题。不论是从岸上看水的景物还是在水里看岸上的景物，看到的都是被折射的虚像。
29．（2分）（2010秋•新乡期末）如图所示，晚上在桌面上铺一张白纸，把一块平面镜放在纸上
（镜面朝上），让手电筒的光正对着平面镜照射，从侧面看过去，镜子比白纸 暗 （选填
“亮”或“暗”），这是由于光在镜子上发生了 镜面 反射的原因（选填“镜面”或
“漫”）。
【考点】A9：镜面反射；AA：漫反射．
【分析】镜面反射是指反射光有确定方向的反射，一束平行光射到平面镜上，则反射光也是平
行的；漫反射是指反射光向四面八方反射。
【解答】解：白纸看上去很平，其实细微之处是凹凸不平的。凹凸不平的表面会把光线向四面
八方反射，这种反射叫漫反射。正是由于这一反射，我们才能从不同的地方看到同一物体。
平面镜表面是非常光滑的，一束平行光射到平面镜上，反射光也是平行的，这种反射叫镜面
反射。由于镜面反射是朝着一个方向反射，所以我们只能站在特定的地方才能看到物体。
题中，手电筒的光是正对着平面镜照射，因为平面镜发生的是镜面反射，所以所有的反射光
都垂直镜面竖直向上。因为人是从侧面看的，所以镜面反射的光几乎没有进入眼睛，故看到
镜子是暗的；而入射到白纸上的光会发生漫反射，会向四面八方反射，即使人站在侧面看，也
会有反射光线进入人眼，所以人看到白纸是亮的。
故答案为：暗；镜面。
第13页（共21页）【点评】本题考查了漫反射和镜面反射的区别，解答本题不能只凭自己平时的经验去判断，需
要用知识去进行分析。不要误认为镜面反射一定是亮的，要看镜面反射的光是否进入人眼，
如果不进入人眼，反而比漫反射更暗。
30．（3分）（2015春•江北区校级期中）一平面镜直立挂在墙面上，高，某人身高1.60米，以1
米/秒匀速向平面镜靠近，则他在平面镜中的像高为 1. 6 米。他看到镜中的像以 2 米/秒
的速度向他本人靠近。若某一时刻他距镜面5米，则经过2秒钟以后，他距他的像 6 米。
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】根据平面镜的成像特点：平面镜所成的像与物体大小相同，像与物到镜面的距离相等，
像与物大小相同，成虚像。
【解答】解：平面镜成像与成像物体大小相等，某人身高1.60米，他在平面镜中的像高为1.6
米；
根据像与物到镜面的距离相等可知，人靠近平面镜，像也以同样的速度靠近平面镜，若他以
1m/s的速度靠近平面镜，则像以2×1m/s=2m/s的速度靠近他；
他距镜面5米，2s后他通过的距离为：s=vt=1m/s×2s=2m，此时距离镜面的距离为5m﹣
2m=3m，则他距他的像为6m。
故答案为：1.6；2；6。
【点评】（1）“物与镜的距离”和“物与像的距离”易混淆，请注意区分；（2）视觉上的近大
远小并不是真实的像的大小。
31．（3分）（2015春•江北区校级期中）下列各项有关控制噪声的具体措施中，属于减小噪声
源噪声的是 （ 2 ） ；属于远离噪声源或设置屏障的是 （ 3 ） ；属于在人耳处减小噪声的是
（ 1 ） 。（填序号）
（1）纺织女工带上耳塞
（2）城市禁鸣喇叭
（3）将飞机场建在远离居民点的城郊。
【考点】9L：防治噪声的途径．
【分析】减弱噪声的方法有三种：①在声源处减弱噪声；②在传播过程中减弱噪声；③在人耳
处减弱噪声。
【解答】解：（1）纺织女工带上耳塞属于在人耳处减小噪声的措施；
（2）城市禁鸣喇叭属于控制噪声源的措施；
（3）将飞机场建在远离居民点的城郊属于远离噪声源；
故答案为：（2）；（3）；（1）。
【点评】本题考查学生对减弱噪声具体做法的理解能力，要结合防治噪声的途径方法进行分
析解答。
32．（1分）（2013秋•南岸区期末）如图所示的导线，A处导线的直径大于B处导线的直径，那
么通过A处和B处电流强度的关系I 等于 I（填大于、小于或等于）。
1 2
【考点】H!：串联电路的电流规律．
【分析】由图可知，导线A处和B处是同一根导线上的，则A处导线和B处导线是串联在一
起的，所以根据串联电路中电流处处相等，通过它们的电流相等。
【解答】解：虽然A处导线的直径大于B处导线的直径，但两处导线是串联在一起的，根据串
联电路的电流特点可知，通过它们的电流相等；
故答案为：相等。
【点评】解决此类问题的关键是知道串联电路的特点：电流处处相等。
第14页（共21页）33．（1分）（2011秋•延庆县校级期末）一个导体的电阻值增加3Ω后，接在原来的电源上，测
得通过该导体的电流变为原来的4/5．那么该导体原来的电阻为 1 2 Ω。
【考点】IH：欧姆定律的应用．
【分析】根据欧姆定律分别表示出原来电阻和增加3Ω后电源的电压，根据电源的电压不变得
出等式即可求出该导体原来的电阻。
【解答】解：设原来的电阻为R，通过的电流为I，电压为U，
则U=IR，
当导体的电阻值增加3Ω后，R′=R+3Ω，I′= I，
则U=I′R′= I×（R+3Ω），
所以IR= I×（R+3Ω），
解得：R=12Ω。
故答案为：12。
【点评】本题考查了欧姆定律的应用，关键是根据电源的电压不变得出等式进行解答。
34．（6分）（2015春•江北区校级期中）如图所示电路，若L、L、L 串联，应使开关S 断开
1 2 3 1
，S 断开 ；若L、L、L 并联，应使开关S 闭合 ，S 闭合 ；（填闭合或断开），若只闭
2 1 2 3 1 2
合S，灯 L 亮；若只闭合S，灯 L 亮；（填L、L 或L）。
1 1 2 3 1 2 3
【考点】HN：电路的组成；HS：电路的基本连接方式．
【分析】电流先后经过各个用电器的连接方法叫做串联；如果电流在某点出现分路，通过支路
上的用电器后又在另一点汇合，再回到电源的负极，这种连接方式叫并联，根据题目中的开
关组合，分析电流的流向，从而判断电路的连接情况。
【解答】解：由电路图可知：
（1）若L、L、L 串联，电流从正极出发，需经过L、L、L 回到电源的负极，因此需断开开关
1 2 3 1 2 3
S 和S；
1 2
（2）若L、L、L 并联，需让电流从电源流出分别流入三个灯中再汇合共同流入电源负极，则
1 2 3
需闭合开关S、S；
1 2
（3）若只闭合S，电流从正极出发经开关S、灯泡L 回负极，因此灯L 亮；
1 1 1 1
若只闭合S，电流从正极出发经开关灯泡L、开关S 回负极，因此灯L 亮；
2 3 1 3
故答案为：断开；断开；闭合；闭合；L；L。
1 3
【点评】本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结
构即可正确解题。
35．（1分）（2005•贵阳）2004年12月26日，南亚、东南亚海域发生强烈地震，引发了罕见的
大海啸，夺走了很多人的生命，后来人们在清理现场时很少发现有猫、狗、老鼠等动物的尸体，
人们猜测可能是地震时产生的 次 声波，动物可以听到，而人听不到。
【考点】9E：超声波与次声波．
【分析】人耳能听到的声音的频率范围是20～20000Hz，低于20Hz的叫次声波，高于
20000Hz叫超声波；
第15页（共21页）超声波和次声波都是人耳听不到的，但有些动物是能听到次声波的。
【解答】解：在发生一些海啸、地震等大型的自然灾害中，很少发现有猫、狗、老鼠等动物受到
伤害，其原因是由于在上述灾害中伴有一些次声波，这些是人听不到的，故上述现象是由于
在地震时产生了次声波的缘故。
故答案为：次。
【点评】知道人耳的听觉范围，并熟悉哪些自然现象中存在着超声波，哪些现象中存在着次声
波。
36．（2分）（2015春•江北区校级期中）小明利用如图所示的光具盘进行光的反射实验，让一
束白光从左边斜射到平面镜上，多次改变光的入射方向，测得如下数据：
实验次数 1 2 3 4
入射角 20° 30° 40° 50°
反射角 20° 30° 40° 50°
分析上述数据，可以得出的结论是： 光发生反射时，反射角等于入射角，反射角随入射角的
增大而增大 。若在平面镜上贴上红色的玻璃纸，则看到反射光的颜色是： 红 色。
【考点】A7：光的反射定律的应用．
【分析】（1）根据表中提供的反射角和入射角的度数可得出结论；
（2）物体的颜色是由它反射或透过的色光的颜色所决定。
【解答】解：
（1）分析表格中的数据可知，入射角分别为20°、30°、40°、50°时，反射角也分别为20°、30°、
40°、50°；因此可得出结论：光发生反射时，反射角等于入射角，反射角随入射角的增大而增
大。
（2）若在平面镜上贴上红色的玻璃纸，红色的玻璃纸会吸收其他色光，只反射红光，故看到反
射光的颜色是红色。
故答案为：（1）光发生反射时，反射角等于入射角，反射角随入射角的增大而增大；（2）红。
【点评】本题考查了研究光的反射定律的实验，会根据实验数据分析出实验中存在的规律。
37．（1分）（2015春•江北区校级期中）手边有一根1m长的均匀合金电阻丝，加在它两端的
电压为6V时，通过它的电流为0.12A，现需要一根10Ω电阻丝，只要在这根合金丝上截取
20 cm长的一段就行了。
【考点】IH：欧姆定律的应用．
【分析】由欧姆定律可求得1m长电阻丝上的电阻，由电阻与导线长度的关系可求得10Ω的
长度
【解答】解：由欧姆定律I= 可得，1m长电阻丝的电阻：
R= = =50Ω，即每米长电阻丝的电阻R =50Ω；
0
则10Ω的电阻长度应为：
L= =0.2m=20cm。
故答案为：20。
【点评】本题考查了欧姆定律的应用，求出每米长电阻丝的阻值是关键。
第16页（共21页）38．（5分）（2015春•江北区校级期中）小新同学在“用伏安法测电阻”的实验中，记录数据
如下：
实验次数 1 2 3
电压U/V 2.0 4.0 6.0
电流I/A 0.15 0.20 0.25
电阻R/Ω 13.3 20.0 R
3
（1）开关闭合前，滑动变阻器的滑片应移到 最大阻值处 ，这样做能对电路起 保护 作
用，在实验过程中，滑动变阻器的另一个作用是 改变待测电阻两端的电压 ；
（2）表中的R = 2 4 Ω，由表中数据可知，三次测得小灯泡的阻值不相等，原因是 小灯泡
3
的电阻会随温度的升高而增大 。
【考点】IM：伏安法测电阻的探究实验．
【分析】（1）实验中要求滑动变阻器应起到保护作用，即开始时应让电路电阻最大，以免损害
电表；多次测量取平均值可以减小误差；
（2）根据R= 算出电阻；通过计算可以得出三次测量的电阻值是不相等的，造成的原因可从
灯丝电阻与温度关系的角度去考虑。
【解答】解：
（1）为了保护电路，闭合开关前，滑动变阻器的滑片应移到最大阻值处；
在该实验过程中，滑动变阻器的另一个作用是改变待测电阻两端的电压，以达到多次测量的
目的；
（2）第3次测量时，R 的阻值：R = = =24Ω；
3 3
由计算可得，三次测量的灯泡电阻值分别为13.3Ω、20.0Ω、24.0Ω，之所以不相等，原因是小
灯泡的电阻会随温度的升高而增大。
故答案为：（1）最大阻值处；保护；改变待测电阻两端的电压；（2）24；小灯泡的电阻会随温度
的升高而增大。
【点评】通过本题应进一步了解电学实验所考查的主要内容，电学实验的考查重点为：滑动变
阻器的作用及实验结果的分析。
三、画图题（每空2分，共10分）
39．（4分）（2015春•江北区校级期中）如图一束光从空气中斜射进入水中，请补充在水中的
折射光线，如图所示，AB表示平面镜前的物体。请根据平面镜成像特点，在图中画出物体AB
经平面镜所成的像。
【考点】AH：平面镜成像的相关作图；AN：作光的折射光路图．
【分析】（1）先过入射点作出法线，然后根据入射光线、折射光线以及法线在同一平面内，折
射角小于入射角，确定折射光线的方向。
第17页（共21页）（2）平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，
即像物关于平面镜对称，利用这一对称性作出物体的像。
【解答】解：
（1）过入射点作垂直于界面的法线，根据折射角小于入射角画出折射光线。如图所示：
；
（2）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在
平面镜中的像。如图所示：
。
【点评】本题主要考查根据折射定律的平面镜成像特点作图，注意真实光线为实线，法线为虚
线；在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对
称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。
40．（6分）（2015春•江北区校级期中）在做测定额定电压为2.5V小灯泡的电阻的实验中（设
电灯的阻值不受温度影响）：
（1）小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不
要更改原有导线，且导线不允许交叉）
（2）若电源电压为3V，正确连接好电路后，闭合开关，调节滑片P的位置，当灯泡正常发光时
（在额定电压下正常发光），此时电流表示数如图中乙所示，其示数为 0. 3 A，则此时的电
灯电阻为 8. 3 Ω。
【考点】IM：伏安法测电阻的探究实验．
【分析】（1）根据电压表与灯泡并联，滑动变阻器与灯泡串联将电路连接完整；
（2）闭合开关，调节滑片P移到中点的位置时，求出变阻器的连入电路中的电阻；根据图中电
流表选用的量程确定分度值读数，由欧姆定律I= 求电路的总电阻，根据电阻的串联得出此
时的电灯电阻。
【解答】解：（1）在电路中，电压表测量灯泡的电压，滑动变阻器与灯泡串联且一上一下的连
接，电路连接如图所示：
第18页（共21页）（2）若电源电压为3V，正确连接好电路后，闭合开关，当灯泡正常发光时（在额定电压下正常
发光），此时电流表示数如图中乙所示，图中电流表选用小量程，分度值为0.02A，其示数为
0.3A，由欧姆定律I= ，电路的总电阻：
R= = =8.3Ω。
故答案为：（1）如图所示；（3）0.3；8.3。
【点评】本题测定小灯泡的电阻，考查电路的连接、注意事项、电流表读数及串联电路的规律
及欧姆定律的运用。
四、计算题（第41题3分，42题3分，43题4分，共10分）
41．（3分）（2015春•江北区校级期中）用超声波测海深，超声波在水中的传播速度为
1500m/s。如果发出超声波后4s收到海底反射回来的超声波。
①求海的深度； 3000m ；
②除了测量距离，超声波的其它用途还有 声呐 B 超；超声波测速仪 ；
③能用超声波来探测月球等太空中的奥秘吗？（请说明理由） 不能，声音的传播需要介质，
太空为真空，真空不能传声 。
【考点】97：回声测距离的应用．
【分析】①先求出超声波从海面传到海底的时间，再根据速度公式v= 就可求出此处海水的
深度。
②根据超声波的特点就可解答此题，生活中的声呐B超，超声波测速仪就是利用超声波的原
理工作的；
③根据声音传播的条件就可解答此题。
【解答】解：①超声波从海面传到海底的时间：
t= ×4s=2s，
由v= 得，此处海的深度：
s=vt=1500m/s×2s=3000m。
②除了测量距离，超声波的应用有：声呐B超（超声波测速仪，超声波清洗器，超声波焊接器，
超声波碎石）等等；
③超声波不能用来探测月球等太空中的奥秘，因为声音传播需要介质，太空为真空，真空不
能传声，所以不能用超声波来探测。
故答案为：①3000m；②声呐B超；超声波测速仪；③不能；声音的传播需要介质，太空为真空，
真空不能传声。
第19页（共21页）【点评】本题考查了速度公式和回声测距离的应用，弄清超声波从海面传到海底的时间（单趟
距离）是解题的关键。超声波测距离利用的是声波的反射，还要注意声波不能在真空中传播。
42．（3分）（2015春•余姚市期中）如图所示，电源电压保持不变，R =7Ω，R =8Ω，S闭合，电压
1 2
表的示数为4V，求：
（1）通过R 的电流是多少？
2
（2）R 两端的电压是多少？
1
（3）电源电压是多少？
【考点】IH：欧姆定律的应用．
【分析】（1）由电路图可知两电阻串联，电压表测R 两端的电压，则对R 利用欧姆定律可求得
2 2
电路中的电流；
（2）利用欧姆定律可求得R 两端的电压
1
（3）根据串联电路的电压特点即可求得电源电压。
【解答】解：（1）由图可知，R 与R 串联，电压表测量R 两端的电压，
1 2 2
则通过R 的电流：I= = =0.5A；
2
（2）由欧姆定律可得R 两端的电压：
1
U=IR =0.5A×7Ω=3.5V；
1 1
（3）因为串联电路的总电压等于各电阻两端的电压之和，
所以电源电压：U=U+U=3.5V+4V=7.5V。
1 2
答：（1）通过R 的电流是0.5A；
2
（2）R 两端的电压是3.5V；
1
（3）电源电压是7.5V。
【点评】本题考查欧姆定律的应用，需要明确电压表的测量的是哪一部分电压防止出错。
43．（4分）（2015春•江北区校级期中）如图所示的电路中，电源电压为6V，且保持不变，
R =R =4Ω，R =6Ω。
1 3 2
（1）当开关S、S 均断开时，电流表和电压表的示数各是多少？
1 2
（2）当开关S、S 均闭合时，电流表和电压表的示数各是多少？
1 2
【考点】IH：欧姆定律的应用．
【分析】（1）当开关S、S 均断开时，分析电路的连接，根据电阻的串联和欧姆定律，求电路中
1 2
的电流，由欧姆定律求电压表示数即电压表示数；
第20页（共21页）（2）当开关S、S 均闭合时分析电路的连接，根据欧姆定律和并联电路电流的规律求电流表
1 2
示数。
【解答】解：（1）当开关S、S 均断开时，R 与R 与串联，电流表测电路中的电流，电压表测R
1 2 2 3 2
的电压，
根据电阻的串联和欧姆定律，电路中的电流：
I= = =0.6A；
电压表示数，由欧姆定律：
U=IR =0.6A×6Ω=3.6V；
2 2
（2）当开关S、S 均闭合时，R 短路，R 、R 并联，电压表测电源电压，示数为6V，电流表测干
1 2 3 1 2
路电流，根据欧姆定律和并联电路电流的规律，电流表示数为：
I=I +I= + = + =2.5A。
1 2
答：（1）当开关S、S 均断开时，电流表示数为0.6A；电压表的示数是3.6V；
1 2
（2）当开关S、S 均闭合时，电流表和电压表的示数分别是2.5A和6V。
1 2
【点评】本题考查串联和并联电路的规律及欧姆定律的运用，关键是电路的识别。
第21页（共21页）
